ГОСТ Р 53535-2009. Национальный стандарт Российской Федерации. Цифровое телевидение высокой четкости. Аналоговое и цифровое представление сигналов. Цифровые интерфейсы. Технические требования
(утв. и введен в действие Приказом Ростехрегулирования от 15.12.2009 № 797-ст)
Примечание
Документ введен в действие с 01.12.2010.
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 декабря 2009 г. № 797-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЦИФРОВОЕ ТЕЛЕВИДЕНИЕ ВЫСОКОЙ ЧЕТКОСТИ.
АНАЛОГОВОЕ И ЦИФРОВОЕ ПРЕДСТАВЛЕНИЕ СИГНАЛОВ.
ЦИФРОВЫЕ ИНТЕРФЕЙСЫ
representations of signals. Digital interfaces.
Technical requirements
Дата введения 1 декабря 2010 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Научно-исследовательский институт телевидения» (ФГУП «НИИТ»)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. № 797-ст
4 В настоящем стандарте реализованы положения рекомендаций Европейского института по стандартизации в области телекоммуникаций (ETSI): ETS 300 814 (1998-03), EN 50083-9 (1997-09), стандарта Американского национального института по стандартизации ANSI и Общества инженеров кино и телевидения SMPTE: ANSI/SMPTE 305.2M, стандарта Института инженеров по электротехнике и электронике (IEEE): IEEE 1394-1995, технического документа EBU-TECH 3299
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт определяет структуру телевизионных сигналов цифровой системы телевидения высокой четкости в аналоговом и цифровом представлении, параметры цифрового телевизионного сигнала, основные требования к интерфейсам для цифрового телевидения высокой четкости.
В настоящем стандарте учтены основные нормативные положения международных стандартов и документов [1] - [6].
1 Область применения
Настоящий стандарт распространяется на систему цифрового телевидения высокой четкости и определяет:
- структуру телевизионных сигналов цифровой системы телевидения высокой четкости в аналоговом и цифровом представлении;
- параметры цифрового телевизионного сигнала;
- основные технические требования к интерфейсам для цифрового телевидения высокой четкости.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 52210 Телевидение вещательное цифровое. Термины и определения
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ Р 52210.
3.2 В настоящем стандарте приняты следующие сокращения:
КАС — конец цифровой активной строки;
НАС — начало цифровой активной строки;
ТВЧ — телевидение высокой четкости;
ЦТС — цифровой телевизионный сигнал без сжатия цифрового потока;
ЦТВЧ — цифровая система телевидения высокой четкости.
3.3 Системой телевидения высокой четкости (ТВЧ) называется телевизионная система, параметры которой выбраны исходя из расстояния наблюдения, равного трем высотам наблюдаемого изображения.
Цифровой системой телевидения высокой четкости (ЦТВЧ) называется телевизионная система высокой четкости, которая для передачи изображений использует цифровое представление телевизионного сигнала.
4 Основные номинальные параметры источника цифровых сигналов системы телевидения высокой четкости
Номинальные параметры разложения изображения в тракте источника цифровых сигналов системы ТВЧ должны соответствовать приведенным в таблице 1 <1> [4].
<1> Допускается использование параметров разложения, приведенных в [1], для частот кадров 50 и 25 Гц. Активный формат кадра изображения для всех источников цифрового телевизионного сигнала широкоформатного телевидения высокой четкости должен быть равен 1920 x 1080 при формате элемента изображения 1:1.
Параметры разложения изображения
| Параметр | Значение параметра | ||
| 1250/50/1:1 | 1250/25/1:1 | 1250/50/2:1 | |
| Порядок сканирования | Слева направо сверху вниз | ||
| Первая строка первого поля выше первой строки второго поля | |||
| Разложение | Построчное 1:1 | Чересстрочное 2:1 | |
| Частота полей, Гц | - | 50 | |
| Частота кадров, Гц | 50 | 25 | |
| Полное число строк | 1250 | ||
| Активное число строк в кадре <*> | 1080/1152 | ||
| Число элементов яркости в строке | 1920 | ||
| Формат кадра | 16:9/4:3 | ||
| Строчная частота, Гц | 62500 | 31250 | |
| Частота дискретизации сигналов яркости fdY, МГц, | 148,5 | 74,25 | |
| и допуски, %, не более | +/- 0,0001 | +/- 0,0001 | |
| Частота дискретизации цветоразностных сигналов fdC, МГц, | 74,25 | 37,125 | |
| и допуски, %, не более | +/- 0,0001 | +/- 0,0001 | |
| Число выборок в полной строке: | |||
| - R, G, B, Y | 2376 | ||
| - CB, CR | 1188 | ||
| <*> Допускается активное число строк в кадре источника цифровых телевизионных сигналов без сжатия 1088. | |||
5 Аналоговое представление телевизионного сигнала
5.1 Структура компонентных сигналов E_{R}\prime , E_{G}\prime , E_{B}\prime , E_{Y}\prime и E_{C}\prime_{B} , E_{C}\prime_{R} на временном интервале строки согласно [1] представлена на рисунке 1.
а) — для сигналов E_{R}\prime , E_{G}\prime , E_{B}\prime , E_{Y}\prime ; б) — для сигналов E_{C}\prime_{B} , E_{C}\prime_{R}
Рисунок 1 — Структура компонентных сигналов на интервале строки
Уровни указаны в милливольтах при сопротивлении нагрузки 75 Ом. Сигналы синхронизации должны присутствовать в яркостном сигнале E_{Y}\prime и цветоразностных E_{C}\prime_{R} и E_{C}\prime_{B} компонентных сигналах.
Уровни сигналов в аналоговом представлении при сопротивлении нагрузки RH = 75 Ом приведены в таблице 2.
Уровни сигналов в аналоговом представлении при сопротивлении нагрузки RH = 75 Ом
| Параметр | Значение параметра | ||
| 1250/50/2:1 | 1250/25/1:1 | 1250/50/1:1 | |
| Номинальные уровни сигналов E_{R}\prime , E_{G}\prime , E_{B}\prime , E_{Y}\prime , мВ | Опорный уровень черного — 0; опорный уровень белого — 700 | ||
| Номинальный уровень сигналов E_{C}\prime_{B} , E_{C}\prime_{R} мВ | От -350 до +350 | ||
| Номинальная длительность строки (согласно рисунку 1) H, мкс | 32 | 16 | |
| Форма синхронизирующего сигнала (согласно рисунку 1) | Трехуровневый биполярный | ||
| Длительность синхроимпульса 2b в периодах частоты дискретизации T = 1/fdY (согласно рисункам 1, 2) | 44 | ||
| Опорное время строчного синхроимпульса (согласно рисункам 1, 2) | Oн | ||
| Номинальные уровни синхроимпульсов Uc, мВ (согласно рисунку 2) | +/- 300 | ||
| Допуски на отклонение уровней синхроимпульсов, %, не более | +/- 2 | ||
| Номинальное время нарастания синхроимпульса c между уровнями 0,1 и 0,9 (согласно рисунку 2), выраженное в периодах T | 4 | ||
| Допустимое временное рассогласование сигналов яркости и цветоразностных сигналов, нс, не более | +/- 4 | +/- 2 | |
| Номинальный интервал гашения a, выраженный в периодах T частоты дискретизации сигналов яркости fdY (согласно рисунку 1) | 456 | ||
5.2 Структура сигнала синхронизации на временном интервале гашения строки представлена на рисунке 2.
Рисунок 2 — Структура сигнала синхронизации на интервале гашения строки
Временные интервалы структуры сигнала синхронизации на интервале гашения строки приведены в таблице 3.
Длительность временных интервалов на интервале гашения строки
5.3 Структура сигнала синхронизации на интервале гашения поля и кадра показана на рисунке 3.

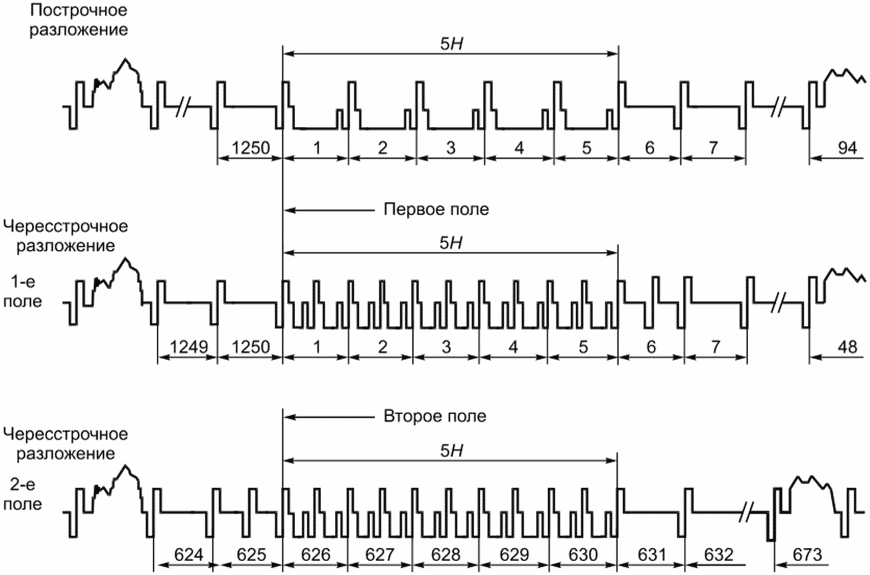

Рисунок 3 — Структура синхросигнала на интервале гашения поля
6 Цифровое представление телевизионного сигнала
Параметры цифрового телевизионного сигнала в соответствии с [5] приведены в таблицах 4 и 5.
Уровни при квантовании сигналов
| Уровни сигналов | Значение | |
| при 8 разрядах квантования | при 10 разрядах квантования | |
| Уровни квантования | 0 — 255 | 0 — 1023 |
| Номинальный уровень черного в сигналах E_{Y}\prime , E_{R}\prime , E_{G}\prime , E_{B}\prime | 16 | 64 |
| Номинальный уровень белого в сигналах E_{Y}\prime , E_{R}\prime , E_{G}\prime , E_{B}\prime <*> | 240 | 960 |
| Уровни квантования, используемые для сигналов изображения | 1 — 254 | 4 — 1019 |
| Уровни квантования, используемые для передачи сигналов синхронизации | 0 и 255 | 0 — 3 и 1020 — 1023 |
| Номинальные уровни для нулевых значений сигналов E_{C}\prime_{R} и E_{C}\prime_{B} | 128 | 512 |
| Номинальные уровни для максимальных отрицательных и положительных значений сигналов E_{C}\prime_{R} и E_{C}\prime_{B} | 16 и 240 соответственно | 64 и 960 соответственно |
| Характеристики фильтров низких частот сигналов: E_{R}\prime , E_{G}\prime , E_{B}\prime , E_{Y}\prime E_{C}\prime_{R} и E_{C}\prime_{B} | Требования к характеристикам фильтрации сигналов яркости и цветности в цифровом формате 4:2:2 представлены на рисунках А.1, А.2 приложения А | |
| <*> Допускается использование номинальных уровней белого 235 для 8-разрядного представления и 940 для 10-разрядного представления. | ||
Основные параметры цифрового представления сигналов приведены в таблице 5.
Основные параметры цифрового представления сигналов
Соответствие аналогового и цифрового телевизионных сигналов на временном интервале строки приведено на рисунке 4.

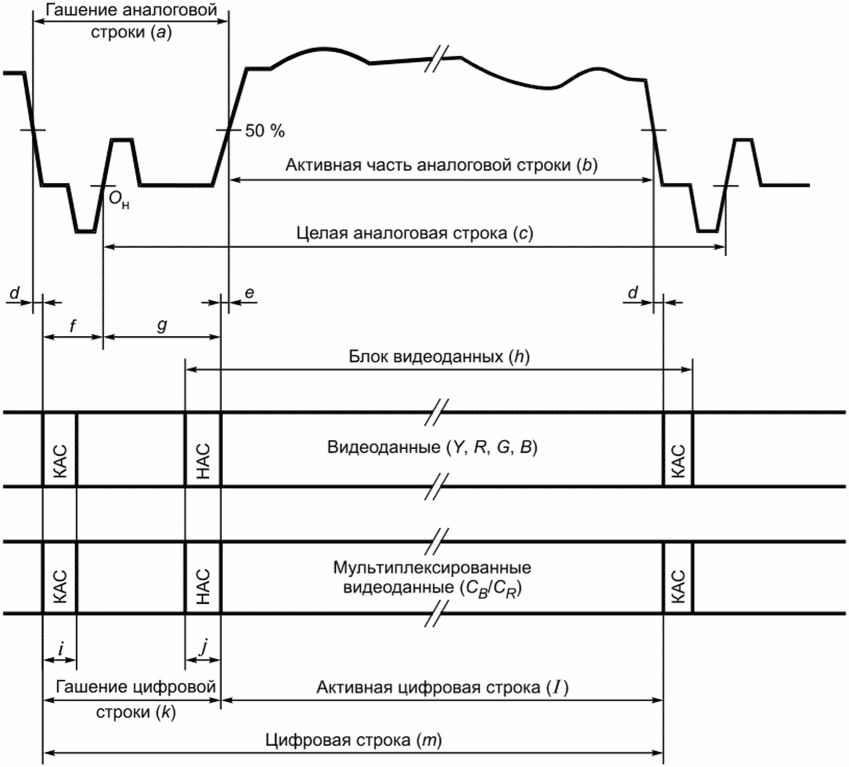

Рисунок 4 — Формат данных и соответствие
синхронизации видеосигнала аналоговому сигналу
на временном интервале строки
Числовые значения буквенных обозначений a — m, приведенные на рисунке 4, представлены в разделе 7, таблице 6.
Соответствие аналогового и цифрового телевизионных сигналов на временном интервале кадра приведено на рисунках 5, 6.
Рисунок 5 — Эталонные коды синхронизации видеосигнала КАС
и НАС на интервале времени передачи кадра для систем
с чересстрочным разложением и с передачей
сегментированных кадров
Рисунок 6 — Эталонные коды синхронизации видеосигнала КАС
и НАС на интервале времени передачи кадра для систем
с построчным разложением
Числовые значения буквенных обозначений L1 — L16, приведенные на рисунках 5, 6, представлены в разделе 7, таблицах 7 и 8.
7 Цифровые интерфейсы
7.1 Общие требования
| Символ | Параметр | Значение параметра для форматов | ||
| 1250/50/1:1 | 1250/25/1:1 | 1250/50/2:1 | ||
| Число активных отсчетов Y на строке, выраженное в периодах T частоты дискретизации fdY(T) | 1920 | |||
| Частота дискретизации сигнала яркости fdY, МГц | 148,5 | 74,25 | ||
| a | Интервал гашения аналоговой строки в периодах T (согласно рисунку 4) | 456_{- 0}^{+ 12} | ||
| b | Активная часть аналоговой строки T | 1920_{- 12}^{+ 0} | ||
| c | Аналоговая строка (число отсчетов сигналов яркости Y) | 2640 | ||
| d | Интервал между окончанием активной части аналогового видеосигнала и началом КАС (T) | От 0 до 6 | ||
| e | Интервал между окончанием НАС и началом активной части аналогового видеосигнала (T) | От 0 до 6 | ||
| f | Интервал между началом КАС и аналоговым синхросигналом Oн (T) | 264 | ||
| g | Интервал между аналоговым синхросигналом Oн и окончанием НАС (T) | 192_{- 0}^{+ 6} | ||
| h | Блок видеоданных (T) | 1928 | ||
| i | Интервал КАС (T) | 4 | ||
| j | Интервал НАС (T) | 4 | ||
| k | Интервал гашения цифровой строки (T) | 456 | ||
| l | Активная часть цифровой строки (T) | 1920 | ||
| m | Цифровая строка (T) | 2376 | ||
| Примечание 1 — Значения параметров для аналоговых спецификаций; параметры, обозначенные символами a, b и c, обозначают номинальные величины. Примечание 2 — T - длительность тактового импульса сигнала яркости или величина, обратная частоте дискретизации сигнала яркости. | ||||
Временные параметры цифрового кадра приведены в таблице 7 для чересстрочного разложения и в таблице 8 для построчного разложения.
Спецификация временных параметров поля/сегмента для систем с чересстрочным разложением и с передачей сегментированных кадров
Распределение битов в эталонных кодах синхронизации видеосигнала и защитные биты для КАС и НАС представлены в таблицах 9 и 10, коррекция ошибок с использованием защитных битов — в таблице 11.
Распределение битов в эталонных кодах синхронизации видеосигнала
Коррекция ошибок с использованием защитных битов
7.2 Служебные данные
Служебные данные передают в виде пакетов. Они вводятся в интервал гашения цифрового интерфейса в соответствии с [2] и [3].
Скорости цифрового потока служебных данных соответствуют частотам дискретизации сигналов яркости, приведенным в таблице 1.
Пакеты служебных данных могут быть переданы в каждом из Y'-, C_{B}\prime - , C_{R}\prime - \text{каналов} . Интервал гашения по строке между окончанием КАС и началом НАС используют для передачи служебных пакетов служебных данных. Сразу после сигнала КАС передают номер строки.
Во время интервала гашения поля при чересстрочном разложении и интервала гашения кадра при построчном разложении между окончанием НАС и началом КАС пакеты служебных данных передают при построчной развертке с 7-й по 41-ю строку включительно, при чересстрочной развертке с 7-й по 20-ю строку включительно, а также во время строк с 632-й по 646-ю включительно. Они могут быть переданы на строках за пределами вертикальных границ изображения, указанных выше, не используемых для передачи сигналов гашения полей или кадров, которые могут быть представлены в аналоговой области прямым цифроаналоговым преобразованием.
Слова данных в интервалах гашения, которые не используют для передачи слов КАС и НАС или служебных данных, заполняют словами, соответствующими следующим уровням гашения, различаемыми внутри мультиплексированных данных <1>:
<1> Шкала квантования при 8 разрядах квантования использует уровни, обозначаемые от 0 до 255 с шагом, равным 1, а при 10 разрядах квантования уровни, обозначаемые от 0,00 до 255,75 с шагом, равным 0,25. В случае представления в 10-битовой системе слова с 8 разрядами квантования к нему добавляют два нулевых младших бита.
8 Технические требования к цифровым интерфейсам
8.1 Параллельный интерфейс
8.1.1 Характеристики параллельного цифрового интерфейса
Технические требования к параллельным цифровым интерфейсам определяются требованиями [3].
Для параллельной передачи сигналов яркости и мультиплексированных во времени компонентных цветоразностных сигналов CB/CR используют двадцать пар проводников в соответствии с [3]. Тридцать пар проводников используют для раздельной передачи потока Y, CR, CB (или R, G, B) со служебным каналом для передачи данных.
Сигнал синхронизации с частотами 148,5 МГц для параметров разложения 1250/50/1:1 и 74,25 МГц для параметров разложения 1250/50/2:1 передают по экранированной паре.
Данные передают кодом без возврата к нулю в реальном масштабе времени. Форма сигнала синхронизации и соотношения параметров синхронизации и данных приведены на рисунке 7.
Рисунок 7 — Соотношения параметров синхронизации сигнала и данных

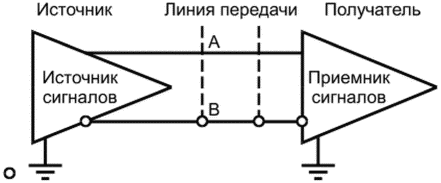

Общая схема соединения источника сигналов, линии передачи и приемника сигналов представлена на рисунке 8.
Рисунок 8 — Соединение источника сигналов и приемника сигналов
Основные электрические характеристики источника сигналов представлены в таблице 12. Основные электрические характеристики приемника сигналов представлены в таблице 13. Допуски на электрические характеристики нормируются глазковой диаграммой, приведенной на рисунке 9.
| Характеристики источника сигналов | |
| Параметр | Значение параметра |
| Выходное сопротивление, Ом, не более | 110 |
| Напряжение синфазного сигнала <*>, В, | -1,29 |
| допуски, %, не более | +/- 15 |
| Амплитуда сигнала <**>, В | От 0,6 до 2,0 |
| Время нарастания и спада сигнала <***> | <= 0,15Tck |
| Разница между значениями времен нарастания и спада сигнала <= 0,075Tck <*> Измерено относительно земли. <**> Измерено на резистивной нагрузке, имеющей сопротивление, равное номинальному сопротивлению предполагаемых к использованию кабелей, т.е. 110 Ом. <***> Измерено между точками 20% и 80% на резистивной нагрузке, имеющей номинальное сопротивление предполагаемого к использованию кабеля. | |
Примечание — Tck — период тактовой частоты.
| Характеристики приемника сигналов | |
| Параметр | Значение параметра |
| Входное сопротивление, Ом | 110 +/- 10 |
| Максимальное напряжение входного сигнала, В | 2,0 |
| Минимальное напряжение входного сигнала, мВ | 185 |
| Максимальное напряжение синфазного сигнала <*>, В | +/- 0,3 |
| Дифференциальная задержка Tmin <**> 0,3Tck <*> Учитывает интерференцию в диапазоне от постоянного тока до частоты строк (fH). <**> Данные должны быть приняты правильно, если дифференциальная задержка между сигналом синхронизации и сигналом данных лежит в этих пределах. | |
Примечание — Tck — период тактовой частоты.
Примечание — Ширина окна глазковой диаграммы, в пределах которого данные должны быть правильно детектированы, включает фазовое дрожание сигнала тактовой частоты +/- 0,4T, синхронизацию данных +/- 0,075T и скос за счет распространения в проводящих парах +/- 0,18T. Tmin = 0,3T; Vmin = 100 мВ.
Рисунок 9 — Идеализированная глазковая диаграмма, соответствующая минимальному уровню входного сигнала
8.1.2 Механические характеристики физического соединителя параллельного интерфейса
В параллельном интерфейсе используют многоконтактные разъемы. Разъемы крепят двумя винтами на кабельном разъеме и двумя резьбовыми болтами к оборудованию. В кабельных разъемах применены штыревые контакты, а в разъемах на оборудовании — гнездовые контакты. И разъемы, и кабели обязательно экранируют. Кабельные физические соединители (разъемы) параллельного интерфейса имеют штыревые контакты на кабельной стороне разъема и гнездовые контакты на оборудовании. Число контактов в разъеме равно 93. Расположение контактов показано в таблицах 14 и 15 и на рисунках 10, 11. На рисунке 12 представлен корпус разъема параллельного интерфейса.
Распределение контактов разъема
| Контакт | Сигнальная шина | Контакт | Сигнальная шина | Контакт | Сигнальная шина | Контакт | Сигнальная шина | Контакт | Сигнальная шина | Контакт | Сигнальная шина |
| 1 | Тактовая частота A | 17 | ЗЕМЛЯ | 33 | Тактовая частота B | ||||||
| 2 | XD 9A | 18 | ЗЕМЛЯ | 34 | XD 9B | 49 | YD 4A | 64 | ЗЕМЛЯ | 79 | YD 4B |
| 3 | XD 8A | 19 | ЗЕМЛЯ | 35 | XD 8B | 50 | YD 3A | 65 | ЗЕМЛЯ | 80 | YD 3B |
| 4 | XD 7A | 20 | ЗЕМЛЯ | 36 | XD 7B | 51 | YD 2A | 66 | ЗЕМЛЯ | 81 | YD 2B |
| 5 | XD 6A | 21 | ЗЕМЛЯ | 37 | XD 6B | 52 | YD 1A | 67 | ЗЕМЛЯ | 82 | YD 1B |
| 6 | XD 5A | 22 | ЗЕМЛЯ | 38 | XD 5B | 53 | YD 0A | 68 | ЗЕМЛЯ | 83 | YD 0B |
| 7 | XD 4A | 23 | ЗЕМЛЯ | 39 | XD 4B | 54 | ZD 9A | 69 | ЗЕМЛЯ | 84 | ZD 9B |
| 8 | XD 3A | 24 | ЗЕМЛЯ | 40 | XD 3B | 55 | ZD 8A | 70 | ЗЕМЛЯ | 85 | ZD 8B |
| 9 | XD 2A | 25 | ЗЕМЛЯ | 41 | XD 2B | 56 | ZD 7A | 71 | ЗЕМЛЯ | 86 | ZD 7B |
| 10 | XD 1A | 26 | ЗЕМЛЯ | 42 | XD 1B | 57 | ZD 6A | 72 | ЗЕМЛЯ | 87 | ZD 6B |
| 11 | XD 0A | 27 | ЗЕМЛЯ | 43 | XD 0B | 58 | ZD 5A | 73 | ЗЕМЛЯ | 88 | ZD 5B |
| 12 | YD 9A | 28 | ЗЕМЛЯ | 44 | YD 9B | 59 | ZD 4A | 74 | ЗЕМЛЯ | 89 | ZD 4B |
| 13 | YD 8A | 29 | ЗЕМЛЯ | 45 | YD 8B | 60 | ZD 3A | 75 | ЗЕМЛЯ | 90 | ZD 3B |
| 14 | YD 7A | 30 | ЗЕМЛЯ | 46 | YD 7B | 61 | ZD 2A | 76 | ЗЕМЛЯ | 91 | ZD 2B |
| 15 | YD 6A | 31 | ЗЕМЛЯ | 47 | YD 6B | 62 | ZD 1A | 77 | ЗЕМЛЯ | 92 | ZD 1B |
| 16 | YD 5A | 32 | ЗЕМЛЯ | 48 | YD 5B | 63 | ZD 0A | 78 | ЗЕМЛЯ | 93 | ZD 0B |
| Примечание 1 — XD 9 — XD 0, YD 9 — YD 0 и ZD 9 — ZD 0 представляют каждый бит компонентных сигналов. Номер от 9 до 0 обозначает номер бита (бит 9 — СЗБ). Индексы A и B относятся к терминалам A и B на рисунке 7 соответственно. Соотношения между XD, YD, ZD и компонентными сигналами показаны в таблице 15. Примечание 2 — Экран каждой пары использует контакт заземления (ЗЕМЛЯ), расположенный между контактами A и B для сигнала, например контакт № 17 используют для экранирования сигнала тактовой частоты. Общий экран кабеля электрически присоединен к корпусу разъема, который заземлен на шасси оборудования. | |||||||||||
Может быть использован многоканальный кабель двух типов — с 21 или с 31 каналами в зависимости от набора передаваемых сигналов (см. таблицу 15). Кабель состоит из витых пар с отдельным экранированием каждой пары. Он также имеет общий экран. Номинальное характеристическое сопротивление каждой витой пары составляет 110 Ом. Кабель должен иметь такие характеристики, которые соответствовали бы условиям глазковой диаграммы, показанной на рисунке 9, при длине кабеля до 20 м для систем, использующих тактовую частоту синхронизации 74,25 МГц (74,25/1,001 МГц), и длине кабеля до 14 м для систем, использующих тактовую частоту синхронизации 148,5 МГц (148,5/1,001 МГц).
Примечание 1 — Проекция винта за пределами вилки.
Примечание 2 — Внешний диаметр: от 17,5 до 19,3 и от 21,1 до 23,3.
8.2 Последовательный интерфейс
8.2.1 Характеристики последовательного цифрового интерфейса
Технические требования к последовательным цифровым интерфейсам определяются требованиями [2] и [6].
В последовательном цифровом интерфейсе цифровой поток включает в себя видеоданные, коды синхронизации, коды обнаружения ошибки, служебные данные о номере строки. Данные представлены в виде 10-разрядных слов. Видеоданные несут информацию о сигналах Y, CB, CR.
Коды синхронизации передают сигналами НАС и КАС.
Данные о номере строки состоят из двух слов, указывающих номер строки. Распределение битов в данных о номере строки показано в таблице 16. Данные о номере строки должны располагаться непосредственно после КАС.
Распределение битов в данных о номере строки
| Слово | b9 (СЗБ) | b8 | b7 | b6 | b5 | b4 | b3 | b2 | b1 | b0 (МЗБ) |
| LN0 | Не b8 | L6 | L5 | L4 | L3 | L2 | L1 | L0 | R | r |
| LN1 | Не b8 | R | R | R | L10 | L9 | L8 | L7 | R | r |
| Примечание — L0 (МЗБ) — L10 (МЗБ): номер строки в бинарном коде; R зарезервирован (установлен в нуль). | ||||||||||
Коды обнаружения ошибок представляют собой циклические коды проверки, которые используют для обнаружения ошибок в активной цифровой строке, КАС и данных о номере строки. Коды состоят из двух слов. В целях их генерации используют следующее уравнение:
Начальное значение кода устанавливают равным нулю. Первое слово активной цифровой строки определяет начало цикла работы, окончание цикла определяют на слове данных о номере строки.
Вычисляют два кода обнаружения ошибки: один — для данных сигнала яркости (YCR) и другой — для данных цветоразностных сигналов (CCR). Распределение битов в кодах обнаружения ошибки показано в таблице 17. Коды обнаружения ошибки должны быть расположены непосредственно после данных о номере строки.
Слова данных гашения, встречающиеся в течение цифровых интервалов гашения, которые не используют для КАС, НАС, данных о номере строки, кодов обнаружения ошибки и служебных данных, должны быть заполнены 10-битовыми словами, соответствующими следующим уровням квантования:
Два параллельных потока данных передают по одному каналу в последовательной форме после того, как выполнены мультиплексирование слов, преобразование из параллельной формы в последовательную и скремблирование.
Два параллельных потока мультиплексируют слово за словом и объединяют в один 10-битовый поток в следующем порядке: CB, Y, CR, Y, CB, Y, CR, Y (см. рисунок 13).
YD0 — YD1919 — цифровые данные сигнала яркости Y;
CBD0 — CBD959 — цифровые данные цветоразностного сигнала яркости CB;
CRD0 — CRD959 — цифровые данные цветоразностного сигнала яркости CR;
YA0 — YA267 — служебные данные или данные гашения в потоке Y;
CA0 — CA267 — служебные данные или данные гашения в потоке CB/CR
Рисунок 13, лист 1 — Поток данных в цифровом контрольном
поле последовательного сигнала
МЗБ каждого 10-битового слова в параллельном потоке мультиплексированных слов в последовательном формате должен передаваться первым.
Спецификация синхронизации потока данных
Канальное кодирование использует инвертированный код без возврата к нулю.
Последовательный поток данных должен быть скремблирован с применением следующего уравнения полиномиального генератора:
G(x) = (x9 + x4 + 1)(x + 1). (2)
Скремблирование производят в соответствии с генераторным полиномом (x9 + x4 + 1); генераторный полином (x + 1) применяют для преобразования кода без возврата к нулю в инвертированный код без возврата к нулю.
Входной сигнал скремблера должен быть логически позитивным. Высокое напряжение соответствует единице данных, а низкое — нулю данных.
В таблице 19 определены тактовые частоты для последовательного сигнала, которые в 20 раз превышают тактовую частоту для параллельного сигнала, значение которой приведено в таблице 18.
Тактовая частота для последовательного сигнала
| Параметр | Значение параметра | ||
| 50/1:1 | 25/1:2 | 50/2:1 | |
| Тактовая частота для последовательного сигнала, ГГц | 1,485 для двухканального режима работы, 2,97 для одноканального режима работы | 1,485 | |
ТРЕБОВАНИЯ К ХАРАКТЕРИСТИКАМ ФИЛЬТРАЦИИ СИГНАЛОВ
Рисунок А.1 — Характеристики фильтров низких частот для сигналов EY
Рисунок А.2 — Характеристики фильтров низких частот для сигналов E_{C}\prime_{R} и E_{C}\prime_{B}
