ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ПЯТОВЫЕ ОБЩЕГО НАЗНАЧЕНИЯ

ФОРМА И РАЗМЕРЫ

Refractory skew products of general use. Form and sizes

ГОСТ Р 51262.3-99

Группа И22

ОКС 73.080

ОКСТУ 1502

Дата введения 1 января 2000 года

Предисловие

1 РАЗРАБОТАН АООТ «Восточный институт огнеупоров» (АООТ «ВостИО»), Техническим комитетом ТК 009 «Огнеупоры»

ВНЕСЕН Госстандартом России

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 13 апреля 1999 г. № 126

3 ВВЕДЕН ВПЕРВЫЕ

1 Область применения

Настоящий стандарт устанавливает форму и размеры огнеупорных пятовых изделий (кирпичей) общего назначения, применяемых для кладки опор арочных сводов различных тепловых агрегатов. Пятовые кирпичи применяют вместе с соответствующими по длине прямоугольными и клиновыми изделиями по ГОСТ Р 51262.1 и ГОСТ Р 51262.2.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Р 51262.1-99 Изделия огнеупорные прямоугольные общего назначения. Форма и размеры

ГОСТ Р 51262.2-99 Изделия огнеупорные клиновые общего назначения. Форма и размеры

3 Определение

Пятовый кирпич — огнеупорное изделие, одна грань которого наклонена по отношению к горизонтальной плоскости и служит опорой для арочного свода.

4 Форма и размеры

4.1 Форма и размеры пятовых кирпичей должны соответствовать указанным на рисунках 1 - 4 и в таблицах 1 - 4.

4 Форма и размеры

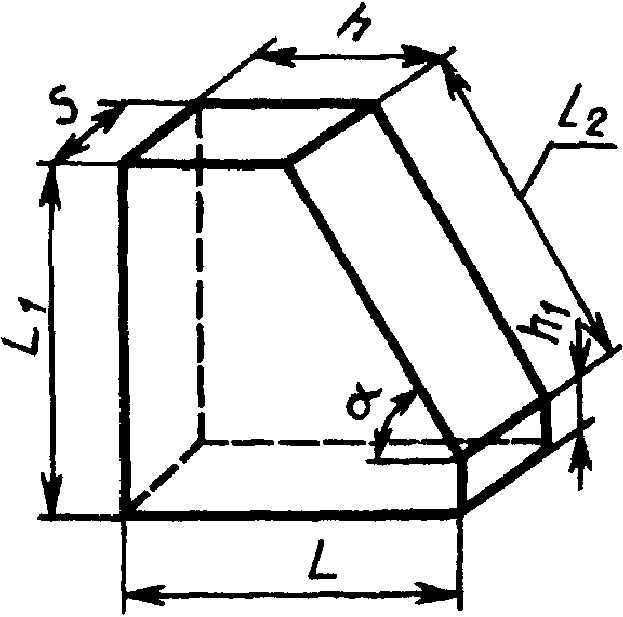

Рисунок 1 — Пятовые кирпичи номеров 1 — 17

Таблица 1

Размеры в миллиметрах

Номер кирпича L L1 L2 S h h1 \alpha
1 114 133 114 114 57 34 60°
2 114 133 114 114 33 52 45°
3 124 133 124 124 62 26 60°
4 124 133 124 124 36 45 45°
5 230 201 172 114 144 52 60°
6 230 201 172 114 109 80 45°
7 230 201 230 114 68 39 45°
8 230 236 230 114 115 37 60°
9 230 269 230 114 115 70 60°
10 230 269 250 124 105 53 60°
11 230 269 300 76 80 9 60°
12 275 269 300 76 63 57 45°
13 345 269 300 76 133 57 45°
14 230 337 345 76 57 38 60°
15 230 262 230 114 115 62 60°
16 230 230 230 114 115 30 60°
17 230 113 245 64 15 15 26°

4 Форма и размеры

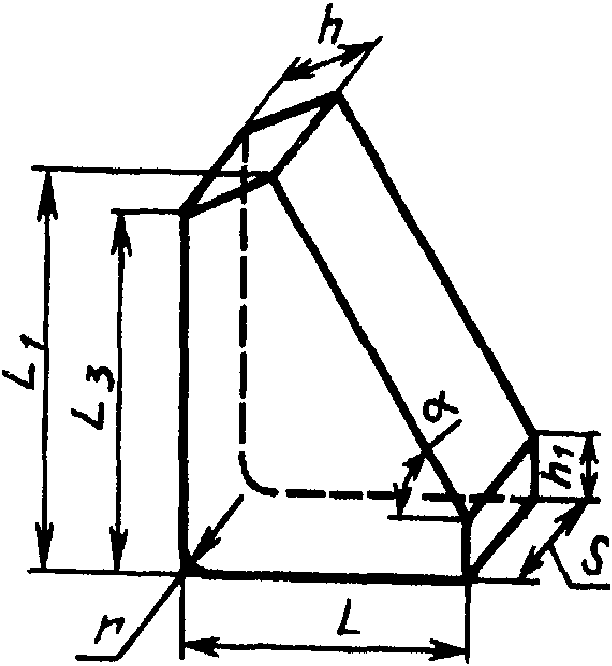

Рисунок 2 — Пятовые кирпичи номеров 18 — 21

Таблица 2

Размеры в миллиметрах

Номер кирпича L L1 L3 S h h1 r \alpha
18 225 300 257 76 75 40 10 60°
19 265 369 326 76 75 40 10 60°
20 330 438 380 76 100 40 10 60°
21 370 508 450 76 100 40 10 60°

4 Форма и размеры

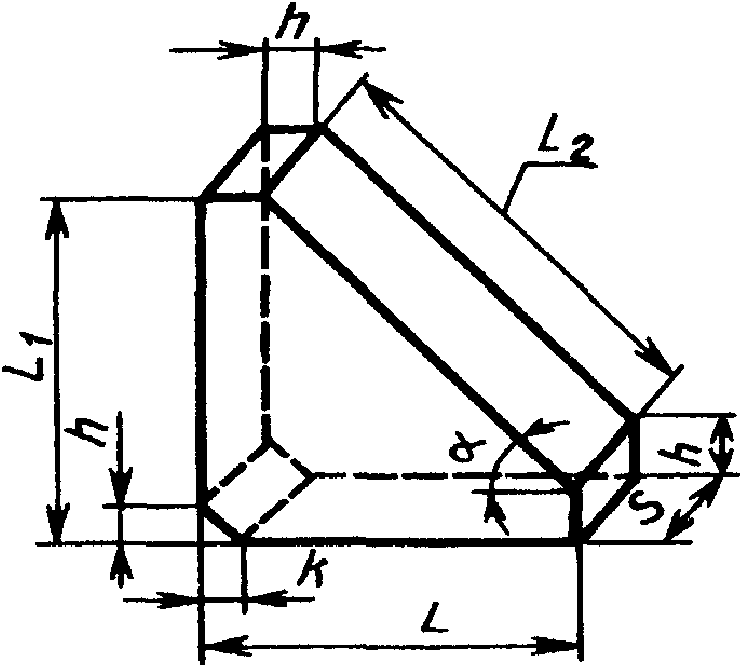

Рисунок 3 — Пятовые кирпичи номеров 22 — 29

Таблица 3

Размеры в миллиметрах

Номер кирпича L L1 L2 S h k \alpha
22 225 276 300 76 40 25 52°
23 252 252 300 76 40 25 45°
24 275 341 382 76 40 25 52°
25 310 310 381 76 40 25 45°
26 330 285 380 76 40 25 40°
27 325 405 463 76 40 25 52°
28 365 365 460 76 40 25 45°
29 390 335 460 76 40 25 40°

4 Форма и размеры

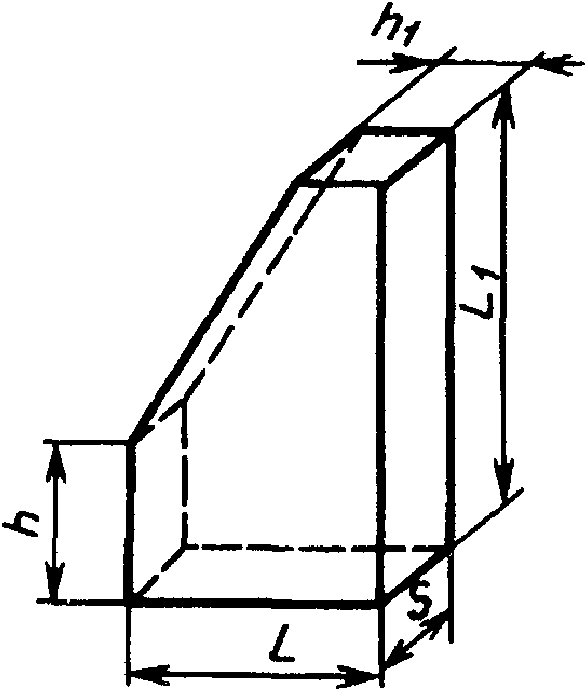

Рисунок 4 — Пятовые кирпичи номеров 30, 31

Таблица 4

В миллиметрах

Номер кирпича L L1 S h h1
30 230 230 65 30 115
31 172 345 65 145 56

Расчетный объем кирпичей приведен в приложении А.

По соглашению сторон допускается изготовлять кирпичи других форм и размеров.

4.2 При маркировке кирпичей дополнительно указывают номер стандарта, например ША-24-3.

4.3 Допускаемые отклонения размеров должны быть согласованы между изготовителем и потребителем или приведены в нормативной документации на соответствующий вид продукции.

ПРИЛОЖЕНИЕ А
(справочное)

РАСЧЕТНЫЙ ОБЪЕМ КИРПИЧЕЙ

Таблица А.1

Номер кирпича Расчетный объем, см3 Номер кирпича Расчетный объем, см3 Номер кирпича Расчетный объем, см3
1 1407 12 3813 23 3054
2 1355 13 5275 24 4357
3 1634 14 3874 25 4450
4 1565 15 5570 26 4366
5 4540 16 4720 27 5948
6 4436 17 1593 28 6008
7 3774 18 3480 29 5903
8 4884 19 4870 30 2691
9 5749 20 7190 31 3103

10
5998
21
9160





11
3178
22
2997
