ГОСТ Р 51125-98. Государственный стандарт Российской Федерации. Оборудование бытовое для кондиционирования и очистки воздуха. Требования безопасности и методы испытаний
(утв. и введен в действие Постановлением Госстандарта России от 14.01.1998 № 2)
Примечание
Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства России от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). Документ включен в Перечень документов в области стандартизации, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения технического регламента о безопасности машин и оборудования, а также для осуществления оценки соответствия (Распоряжение Правительства России от 05.08.2010 № 1328-р). Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 9, 2009. С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.07.1998.
Утвержден и введен в действие Постановлением Госстандарта России от 14 января 1998 г. № 2
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ БЫТОВОЕ ДЛЯ КОНДИЦИОНИРОВАНИЯ И ОЧИСТКИ ВОЗДУХА
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ
Domestic air conditioning and pollution control equipment. Safety requirement and methods of testing
23.120
97.030 ОКП 36 4690
Дата введения 1 июля 1998 года
Предисловие
1 РАЗРАБОТАН акционерным обществом «Научно-исследовательский институт по промышленной и санитарной очистке газов» (АО «НИИОГАЗ»)
ВНЕСЕН Техническим комитетом по стандартизации ТК 264 «Оборудование газоочистное и пылеулавливающее»
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 14 января 1998 г. № 2
ПРИМЕЧАНИЕ ФГУП «СТАНДАРТИНФОРМ»
1 Указанный в разделе 2 «Нормативные ссылки» к ГОСТ Р 51125-98:
ГОСТ 14087-88 заменен на ГОСТ Р 52084-2003 Приборы электрические бытовые. Общие технические условия
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на бытовое оборудование для кондиционирования и очистки воздуха и устанавливает требования безопасности и методы контроля показателей при проведении испытаний.
Настоящий стандарт устанавливает нормы содержания вредных веществ в очищенном бытовыми приборами воздухе, обеспечивающие экологическую безопасность человека при длительном пользовании этими приборами.
Общие технические требования к бытовому оборудованию для кондиционирования и очистки воздуха — по ГОСТ 14087.
Дополнительные технические требования к бытовым электрическим циркуляционным воздухоочистителям, устанавливаемым над кухонными плитами (далее — воздухоочистители), предназначенным для очистки воздуха в процессе приготовления пищи и изготавливаемым для нужд народного хозяйства и экспорта, — по ГОСТ 26813.
Дополнительные технические требования к бытовым комнатным автономным кондиционерам (далее — кондиционеры), предназначенным для создания благоприятных температурно-влажностных условий в жилых и служебных помещениях, являющихся местом пребывания людей, и изготавливаемым для нужд народного хозяйства и экспорта, — по ГОСТ 26963.
Дополнительные технические требования к бытовым электрическим пылесосам с сухим фильтром (далее — пылесосы), предназначенным для уборки помещений, чистки одежды, ковров и мягкой мебели, а также для других работ, связанных с использованием воздуха, находящегося под давлением или разрежением, — по ГОСТ 10280.
Все требования настоящего стандарта являются обязательными.
<*> См. примечание ФГУП «СТАНДАРТИНФОРМ» (с. II).
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.026-80 ССБТ. Шум. Определение шумовых характеристик в свободном звуковом поле над звукоотражающей плоскостью. Технический метод
ГОСТ 17.2.4.06-90 Охрана природы. Атмосфера. Методы определения скорости и расхода газопылевых потоков, отходящих от стационарных источников загрязнения
ГОСТ 7031-75 Песок кварцевый для тонкой керамики
ГОСТ 10280-83 Пылесосы электрические бытовые. Общие технические условия
ГОСТ 14087-88 Электроприборы бытовые. Общие технические требования
ГОСТ 26813-86 Воздухоочистители для кухонь электрические бытовые. Технические условия
ГОСТ 26963-86 Кондиционеры бытовые автономные. Общие технические условия
ГОСТ 27570.0-87 (МЭК 335-1-76) Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний
ГОСТ 27570.26-91 (МЭК 335-2-31-88) <**> Безопасность бытовых и аналогичных электрических приборов. Дополнительные требования к воздухоочистителям для кухонь и методы испытаний
<*> На территории Российской Федерации действует ГОСТ Р 51401-99.
<**> На территории Российской Федерации действует ГОСТ Р 52161.2.31-2007 (МЭК 60335-2-31:2002).
ГОСТ Р 50820-95 Оборудование газоочистное и пылеулавливающее. Методы определения запыленности газопылевых потоков
Стандарт СЭВ 3691-82 Воздухоочистители для кухонь электрические бытовые. Требования по безопасности и методы испытаний
Стандарт СЭВ 3694-82 Кондиционеры электрические бытовые. Требования безопасности и методы испытаний
Стандарт СЭВ 4670-84 Приборы электрические бытовые. Методы функциональных испытаний
Стандарт СЭВ 4672-84 Приборы электрические бытовые. Предельные уровни шума и методы определения
3 ОПРЕДЕЛЕНИЯ
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1.1 Пневмометрическая трубка: трубка специальной конструкции, служащая для определения скорости воздуха в воздуховодах.
3.1.2 ПДК с.с.: предельно допустимая среднесуточная концентрация вредного вещества в воздухе населенных мест, которая не должна оказывать прямого воздействия на человека при неопределенно долгом (годы) вдыхании.
3.1.3 ОБУВ: ориентировочно безопасный уровень воздействия. Временная допустимая концентрация вредного вещества в атмосферном воздухе, установленная расчетным путем.
3.1.4 Экологическая безопасность: безопасные условия жизнедеятельности человека, определяемые при воздействии на его организм веществ, находящихся в окружающей среде.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1 По электробезопасности бытовое оборудование для очистки и кондиционирования воздуха должно соответствовать требованиям ГОСТ 27570.0.
Пылесосы должны дополнительно соответствовать требованиям ГОСТ 10280 и стандартам МЭК 335-2-2-83 [1], СТ СЭВ 4670.
Воздухоочистители должны дополнительно соответствовать требованиям ГОСТ 27570.26, ГОСТ 26813 и стандарту СТ СЭВ 3691.
Кондиционеры должны дополнительно соответствовать требованиям стандарта СТ СЭВ 3694.
4.2 ПДК вредных веществ при выбросе в окружающую среду не должны превышать значений, указанных в таблице 1.
| Наименование бытового прибора | Наименование вредного вещества | Агрегатное состояние вещества | ПДК при выбросе в окружающую среду, мг/м3 | Особенности воздействия ПДК на организм человека | |
| с.с. | ОБУВ | ||||
| Воздухоочиститель | Сажа | а | 0,05 | - | Ф, К |
| Оксид углерода | п | 3,00 | - | О | |
| Озон | п | 0,03 | - | О | |
| Оксид азота | п | 0,06 | - | О | |
| Диоксид азота | п | 0,04 | - | О | |
| Углеводороды: | |||||
| метан | п | - | 50,0 | - | |
| этан | п | - | - | - | |
| пропан | п | - | - | - | |
| изобутан | п | - | 1,5 | - | |
| нормальный бутан | п | - | - | - | |
| изопентан | п | - | - | - | |
| нормальный пентан | п | 25,00 | - | - | |
| углеводороды суммарные | п | 75,00 | - | - | |
| Кондиционер | Пыль | а | 0,15 | - | Ф |
| Пылесос | Пыль | а | 0,15 | А, Ф | |
| Примечания 1 Условные сокращения, принятые в таблице 1: О — вещества с остронаправленным механизмом действия, требующие автоматического контроля за их содержанием в воздухе; А — вещества, способные вызывать аллергические заболевания; Ф — аэрозоли преимущественно фиброгенного действия; К — канцерогены; а — аэрозоли; п — пары и/или газы. 2 В связи с отсутствием в настоящее время отработанных и аттестованных методик раздельного определения концентрации указанных выше углеводородов в атмосферном воздухе в настоящем стандарте введен показатель «углеводороды суммарные». 3 Значение ПДК с.с. суммарных углеводородов получено в результате суммирования ПДК ОБУВ для метана и ПДК с.с. для нормального пентана. Срок действия ПДК для углеводородов суммарных — до 31.12.98. С 01.01.99 вводится в действие ПДК для раздельного определения углеводородов. | |||||
ПДК вредных веществ, приведенные в таблице 1, приняты по «Перечню кодов веществ, загрязняющих воздух», составленному на основе ОНД-90 [2].
4.3 Корректированный уровень звуковой мощности кондиционеров должен соответствовать значениям, указанным в ГОСТ 26963.
4.4 Корректированный уровень звуковой мощности пылесосов и воздухоочистителей для кухонь должен соответствовать значениям, указанным в стандарте СТ СЭВ 4672 (раздел 1, таблица 1).
5 МЕТОДЫ ИСПЫТАНИЙ
5.1 Испытания бытового оборудования для кондиционирования и очистки воздуха по электробезопасности — по ГОСТ 27570.0.
5.2 При испытании на экологическую безопасность необходимо проверить соответствие приборов требованиям 4.2 - 4.4 настоящего стандарта.
5.3 Отбор и анализ проб аэрозолей
Отбор проб аэрозолей осуществляют по ГОСТ Р 50820 методом внутренней или внешней фильтрации с применением мембранных фильтров или фильтров типа АФА.
При отборе проб методом внешней фильтрации расстояние от конца заборной трубки до фильтра должно быть минимальным.
Отбор проб проводят с соблюдением условия изокинетичности.
5.4 Для проведения отбора проб аэрозолей при испытании воздухоочистителей и пылесосов к испытываемому прибору со стороны выхода воздуха присоединяют измерительную трубу круглого или прямоугольного сечения. Площадь сечения трубы определяется необходимостью создать в трубе скорость воздуха не менее 4 м/с, а длина трубы рассчитывается из условия не менее 5 — 6 диаметров до точки пробоотбора и 3 — 4 диаметров после нее. Присоединение трубы к прибору должно быть герметичным.
Анализ проб аэрозолей производят весовым методом по ГОСТ Р 50820.

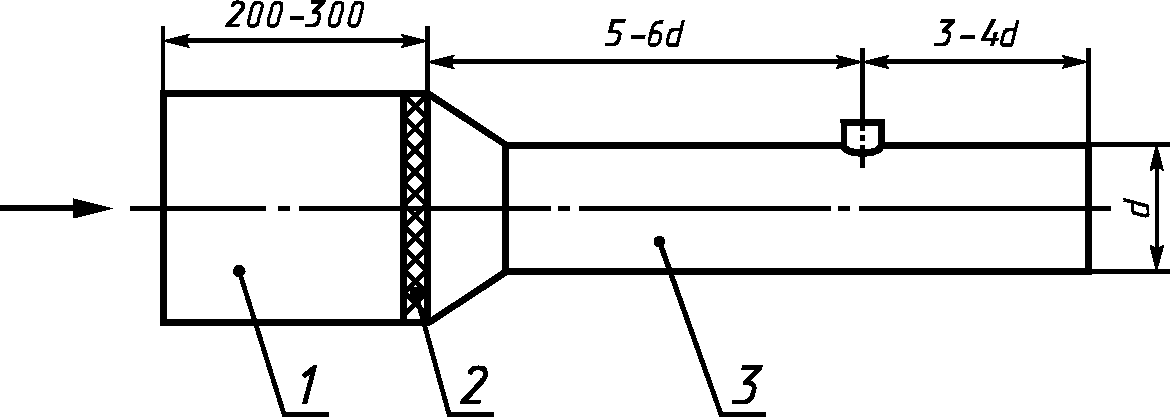

Схема присоединения пробоотборной трубы к прибору представлена на рисунке 1.
1 — испытываемый прибор; 2 — уплотнение; 3 — измерительная труба; d — диаметр измерительной трубы
Рисунок 1 — Схема присоединения пробоотборной трубы к прибору
5.5 Испытание кондиционеров проводят на стенде, схема которого представлена на рисунке 2.
1 — кондиционер; 2 — уплотнение; 3 — измерительная труба; 4 — дозатор пыли (пылепитатель); d — диаметр измерительной трубы
Рисунок 2 — Схема стенда для испытания кондиционера на экологическую безопасность
Испытание кондиционера на экологическую безопасность проводят на модельной кварцевой пыли (ГОСТ 7031) с диаметром частиц 10 микрон, допускаются отклонения в большую сторону до 12 микрон до 10% по массе, в меньшую сторону — ограничений нет.
Концентрация пыли на входе в кондиционер должна быть не менее 10 мг/м3.
Допускается применение любой неслипающейся пыли с указанным выше диаметром частиц.
5.6 Отбор и анализ газовых проб осуществляют в соответствии с методиками по определению загрязняющих веществ в промышленных выбросах [3].
5.7 Методики определения концентрации сажи, оксида углерода, оксида азота, диоксида азота, суммарных углеводородов и пыли приведены в сборнике методик [3].
5.8 Методика определения концентрации озона в воздухе приведена в приложении А.
5.9 При отборе газовых проб во избежание попадания в поглотительную склянку аэрозольных частиц между заборной трубой и поглотительной склянкой в обязательном порядке вставляют фильтродержатель с аэрозольным фильтром. Осадок с аэрозольного фильтра не анализируют и в расчет не принимают.
5.10 Корректированный уровень звуковой мощности кондиционеров контролируют в заглушенной камере по ГОСТ 12.1.026.
5.11 Корректированный уровень звуковой мощности пылесосов и воздухоочистителей для кухонь определяют в соответствии с разделом 2 СТ СЭВ 4672.
6 УСЛОВИЯ ПРОВЕДЕНИЯ ИСПЫТАНИЙ НА ЭКОЛОГИЧЕСКУЮ БЕЗОПАСНОСТЬ
6.1 Испытания кондиционеров проводят на стенде (5.5).
6.2 Испытания пылесосов проводят по ГОСТ 10280 (6.5, 6.6, 6.7).
6.3 Испытания воздухоочистителей проводят в условиях нормальной эксплуатации по ГОСТ 14087, ГОСТ 26813, СТ СЭВ 3691.
В качестве испытательного приспособления должна быть использована газовая плита. При испытании все конфорки должны работать с максимальной потребляемой мощностью. На все конфорки устанавливают кастрюли, заполненные водой и закрытые крышками; диаметр кастрюль у основания должен быть не менее диаметра конфорок.
Отбор проб озона проводят при отключенной плите, так как окислы азота мешают определению озона. Определение концентрации озона следует проводить при напряжении 1,1 номинального, указанного в паспорте на прибор, с элементом стерилизующего действия, имеющим не менее 100 ч наработки.
МЕТОДИКА ОПРЕДЕЛЕНИЯ КОНЦЕНТРАЦИИ ОЗОНА В ВОЗДУХЕ
А.1. Методика основана на поглощении озона иодидом калия O3 + 2KI + H2O -> I2 + 2KOH + O2 и колориметрическом определении иода по розовой окраске продукта взаимодействия иода с диметил-n-фенилендиамином. Чувствительность метода 0,1 мг/м3. Окислы азота и другие окислители мешают определению.
Иодид калия KI, 1%-ный раствор.
Диметил-n-фенилендиамин солянокислый C6H4N(CH3)NH2·2HCl, 0,02%-ный раствор.
Иод I2, 0,01 нормальный раствор.
Стандартный раствор: 10 мл 0,01 нормального раствора иода разбавляют 1%-ным раствором иодида калия в мерной колбе емкостью 50 мл. 1 мл этого раствора содержит 0,254 мг иода. Соответствующим разбавлением 1%-ным раствором иодида калия готовят стандартный раствор, содержащий 0,01 мг/мл иода.
Стандартные растворы готовят непосредственно перед употреблением.
Поглотительные приборы с пористой стеклянной пластинкой № 2.
Колориметрические пробирки (120 x 15 мм).
Мерные колбы емкостью 25, 50 и 100 мл.
Пипетки на 1, 2, 5 и 10 мл с ценой деления 0,01; 0,02; 0,05 и 0,1 мл.
10 л исследуемого воздуха со скоростью 1 л/мин пропускают через поглотительный прибор с пористой стеклянной пластиной, содержащий 10 мл 1%-ного раствора иодида калия.
5 мл исследуемого раствора вносят в колориметрическую пробирку, добавляют 0,5 мл раствора диметил-n-фенилендиамина и перемешивают. Через 15 мин окраску исследуемого раствора сравнивают со стандартной шкалой, приведенной в таблице А.1.
Схема приготовления растворов для построения градуировочной кривой
Концентрацию озона в воздухе X, мг/м3, рассчитывают по формуле
\text{Х } = \frac{ab}{cV_{0}} ,
где a — общее количество исследуемого раствора, мл;
b — количество вещества, найденное в анализируемом объеме раствора, мкг;
c — количество исследуемого раствора, взятое для анализа, мл;
V0 — объем исследуемого воздуха при нормальных условиях (давление 760 мм рт. ст., температура 0 °C), л.
Примечание - При наличии искомого вещества во втором поглотительном приборе расчет проводят по вышеприведенной формуле и результаты суммируют.
1. МЭК 335-2-2-83 Безопасность бытовых и аналогичных электрических приборов. Дополнительные требования к пылесосам и водовсасывающим уборочным машинам и методы испытаний
2. ОНД-90 Общесоюзный нормативный документ. Руководство по контролю источников загрязнения атмосферы. С.-Петербург, ч. II, 1992
3. Сборник методик по определению концентраций загрязняющих веществ в промышленных выбросах. Л.; Гидрометеоиздат, 1987
------------------------------------------------------------------
