ГОСТ ISO 6746-1-2014. Межгосударственный стандарт. Машины землеройные. Определение и условные обозначения размерных характеристик. Часть 1. Базовая машина

(введен в действие Приказом Росстандарта от 26.01.2024 № 126-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 28633-90"]:::rst
  click n0 "https://bukva.ai/docs/standart-gost-iec-60929-2017" "ГОСТ 28633-90. Государственный стандарт Союза ССР. Машины землеройные. Определения и условные обозначения размерных характеристик. Часть 1. Базовая машина (введен Постановлением Го"
  n1["ГОСТ ISO 6746-1-2014"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-iso-6746-1-2014" "ГОСТ ISO 6746-1-2014. Межгосударственный стандарт. Машины землеройные. Определение и условные обозначения размерных характеристик. Часть 1. Базовая машина (введен в действие Приказ"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 26 января 2024 г. № 126-ст

МКС 53.100

1 января 2025 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Научно-производственным республиканским унитарным предприятием «Белорусский государственный институт стандартизации и сертификации» (БелГИСС) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Государственным комитетом по стандартизации Республики Беларусь

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г. № 72-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 января 2024 г. № 126-ст межгосударственный стандарт ГОСТ ISO 6746-1-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2025 г.

5 Настоящий стандарт идентичен международному стандарту ISO 6746-1:2003 «Машины землеройные. Определение и условные обозначения размерных характеристик. Часть 1. Базовая машина» («Earth-moving machinery — Definitions of dimensions and codes — Part 1: Base machine», IDT).

Международный стандарт разработан подкомитетом SC 4 «Классификация и технические характеристики для коммерческой документации» технического комитета ISO/TC 127 «Машины землеройные» Международной организации по стандартизации (ISO).

Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам приведены в дополнительном приложении ДА

6 ВЗАМЕН ГОСТ 28633-90 (ИСО 6746-1-87)

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт устанавливает отдельные размерные характеристики базовых землеройных машин, а также условные обозначения этих размерных характеристик. Одновременно настоящий стандарт устанавливает систему координат для определения и систему для условного обозначения дополнительных, подобных размерных характеристик в терминологических стандартах и коммерческой документации.

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт [для датированной ссылки применяют только указанное издание ссылочного стандарта (включая все изменения)]:

ISO 6165:2012 Earth-moving machinery — Basic types — Identification and terms and definitions. (Машины землеройные. Основные типы. Идентификация, термины и определения)

3 Термины и определения

В настоящем стандарте применены термины по ISO 6165, а также следующие термины с соответствующими определениями:

3.1 трехмерная система координат (three-dimensional reference system): Система, используемая для определения размерных характеристик землеройных машин.

3.1.1 нулевая плоскость Y (zero Y plane): Вертикальная плоскость, проходящая через продольную геометрическую ось машины.

3.1.3 плоскость Z (Z plane): Любая горизонтальная плоскость, перпендикулярная плоскостям X и Y.

3.1.4 положительная координата (positive coordinate): Положительное направление вперед от нулевой плоскости X, вправо от нулевой плоскости Y, и вверх от нулевой плоскости Z.

Примечание 1 — Пересечение осей X, Y, Z (нулевых плоскостей) обычно располагается в определенной контрольной точке: т.е. для сиденья — в точке SIP (контрольная точка сиденья) по ISO 5353; для двигателя — на осевой линии коленчатого вала; для бульдозера — на осевой линии ведущих звездочек или заднего моста; на уровне опорной плоскости отсчета — при проведении измерений.

Примечание 2 — Если показаны только составные части (например, двигатель, сиденье), считается, что расположение и положительное направление осей от точки пересечения осей X, Y, Z (нулевых плоскостей) совпадает с обычной предполагаемой ориентацией составной части по отношению к машине, т.е. первый цилиндр двигателя обращен к передней части машины, сиденье обращено к передней части машины.

Примечание 3 — Если показана машина, ее рабочее или сменное оборудование или все данные составные части вместе, то принимают, что машина показана в направлении движения справа налево.

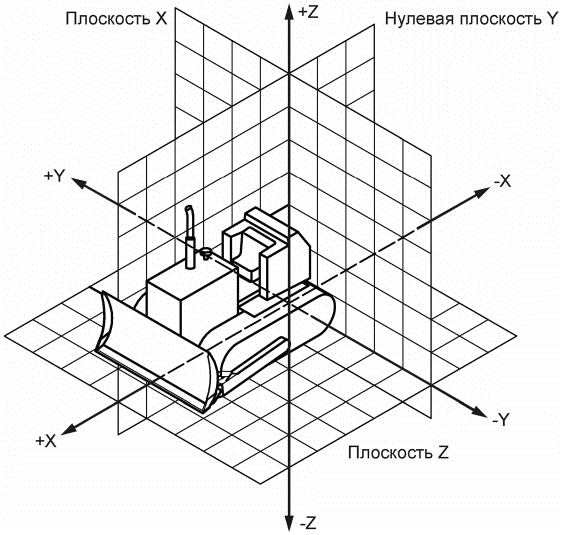

Рисунок 1 — Трехмерная система координат

3.2 опорная плоскость отсчета (ground reference plane) GRP: Плоскость, на которую устанавливается машина для проведения измерений: для базовой машины — твердая, ровная поверхность, для рабочего и сменного оборудования — твердая, ровная поверхность или уплотненная земля.

Примечание - Тип используемой поверхности зависит от предусмотренного применения машины, а также ее рабочего и сменного оборудования. Он должен определяться при разработке терминологических стандартов ISO или коммерческой документации.

3.3 базовая машина (base machine): Машина, оснащенная кабиной или навесом и при необходимости устройствами для защиты оператора, без рабочего или сменного оборудования, но с необходимыми креплениями для подобного оборудования.

4 Общие положения

Размерные характеристики и условные обозначения для базовых машин, иллюстрирующие использование трехмерной системы координат (см. рисунок 1) и системы условных обозначений, определенной в разделе 5, для определения таких размерных характеристик и условных обозначений приводятся в приложениях A - E. Определения размерных характеристик и условные обозначения для рабочего или сменного оборудования приведены в ISO 6746-2.

Перечень примеров, приведенных в приложениях, не является окончательным. Тем же общим принципам необходимо следовать при определении и условном обозначении размерных характеристик других базовых землеройных машин в специальных терминологических стандартах и коммерческой документации.

Для определения подобных размерных характеристик необходимо использовать трехмерную систему координат.

5 Система условных обозначений

Каждой размерной характеристике присваивается условное обозначение, состоящее из прописной буквы и ссылочного номера.

Для обозначения типа размерной характеристики базовой машины необходимо использовать одну прописную букву в соответствии со следующим принципом:

H = высота (см. приложение A);

W = ширина (см. приложение B);

L = длина (см. приложение C);

R = радиус (см. приложение D);

A = угол (см. приложение E).

В зависимости от требований к конкретной базовой землеройной машине, для которой разрабатывается стандарт или коммерческая документация, с соответствующей прописной буквой может предусматриваться более одного ссылочного номера.

(обязательное)

В настоящем приложении установлены размерные характеристики базовой машины по высоте и их условные обозначения.

Условное обозначение	Термин и определение	Иллюстрация
H1	максимальная высота: Расстояние по координатной оси Z между GRP и самой высокой точкой машины с кабиной или устройствами для защиты оператора (например, ROPS (устройством защиты при опрокидывании)), включая грунтозацепы гусениц, установленные на твердой поверхности, не проникая в нее

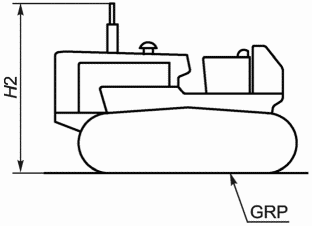

H2	максимальная высота без кабины или ROPS: Расстояние по координатной оси Z между GRP и самой высокой точкой машины без кабины или устройства для защиты оператора (например, ROPS), включая грунтозацепы гусениц, установленные на твердой поверхности, не проникая в нее

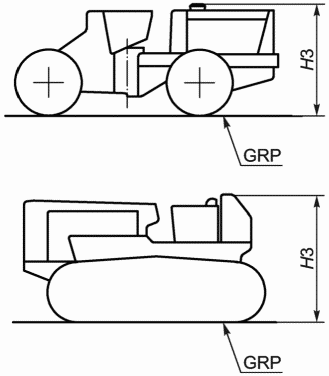

H3	отгрузочная высота: Расстояние по координатной оси Z между GRP и самой высокой точкой машины после демонтажа деталей, которые обычно снимают при подготовке машины к транспортированию

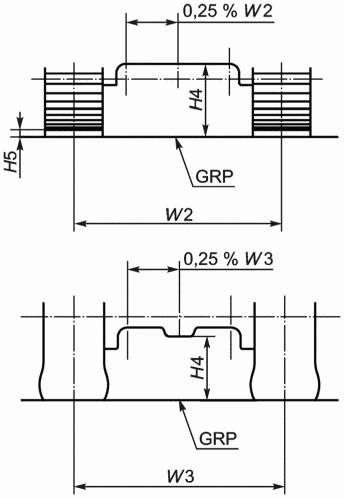

H4	дорожный просвет: Расстояние по координатной оси Z между GRP и центральной частью машины минус размер H5. Примечание — Центральная часть машины определяется как равное 25% от гусеничной колеи W2 или колесной колеи W3 по обе стороны от нулевой плоскости Y

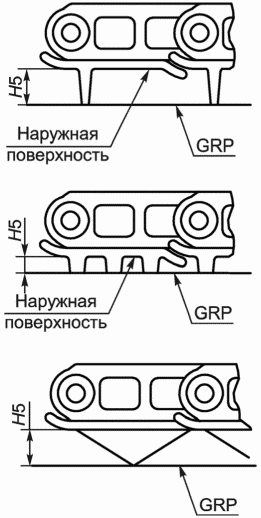

H5	высота грунтозацепа: Расстояние по координатной оси Z между двумя плоскостями Z, проходящими через наружную поверхность башмака гусеницы и вершину грунтозацепа. Примечание — Для башмака гусеницы, имеющего треугольное сечение, данный размер — это расстояние между двумя плоскостями Z, проходящими через поверхность болтового крепления звена гусеницы и вершину грунтозацепа

Приложение B

Условное обозначение	Термин и определение	Иллюстрация

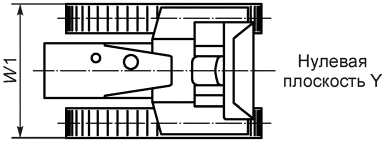

W1	максимальная ширина: Расстояние по координатной оси Y между двумя плоскостями Y, проходящими через наиболее удаленные точки машины по обеим сторонам от нулевой плоскости Y
W2	колея гусеничной машины: Расстояние по координатной оси Y между двумя плоскостями Y, проходящими через осевые линии звездочек

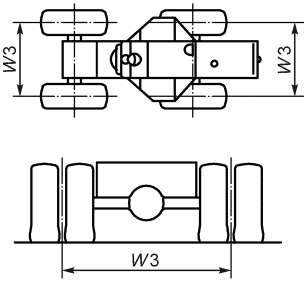

W3	колея колесной машины: Расстояние по координатной оси Y между двумя плоскостями Y, проходящими через осевые линии колес. Примечание 1 — При наличии сдвоенных колес данный размер — это расстояние между плоскостями Y, проходящими через осевые линии сдвоенных колес. Примечание 2 — Если машина имеет более одного размера колеи, то необходимо указывать каждый из них
W4	ширина башмака гусеницы: Расстояние по координатной оси Y между двумя плоскостями Y, проходящими через крайние боковые точки одного и того же башмака гусеницы

В настоящем приложении установлены размерные характеристики базовой машины по длине и их условные обозначения.

Условное обозначение	Термин и определение	Иллюстрация

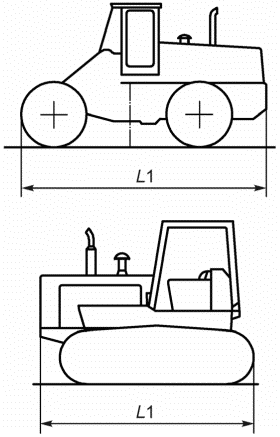

L1	максимальная длина: Расстояние по координатной оси X между двумя плоскостями X, проходящими через наиболее удаленные точки передней и задней части машины
L2	база гусеничной машины: Расстояние по координатной оси X между двумя плоскостями X, проходящими через ось передней свободно вращающейся звездочки и ось ведущей (или задней свободно вращающейся) звездочки
L3	колесная база машины: Расстояние по координатной оси X между двумя плоскостями X, проходящими через центры передних и задних колес машины, находящейся в положении прямолинейного движения. Примечание — Для машин, оснащенных задним сдвоенным мостом, центр задних колес — это линия, проходящая посередине между двумя осями колес этого моста
L4	задний свес (гусеничные машины): Расстояние по координатной оси X между двумя плоскостями X, проходящими через ось ведущей или задней свободно вращающейся звездочки и заднюю монтажную поверхность машины. задний свес (колесные машины): Расстояние по координатной оси X между двумя плоскостями X, проходящими через центр заднего колеса и самую крайнюю составную часть, жестко прикрепленную к машине
L5	расстояние между задней осью и осью поворота шарнирно-сочлененной рамы: Расстояние по координатной оси X между двумя плоскостями X, проходящими через заднюю ось и ось поворота шарнирно-сочлененной рамы

(обязательное)

В настоящем приложении установлены радиальные размерные характеристики базовой машины и их условные обозначения.

Условное обозначение	Термин и определение	Иллюстрация
R1	радиус поворота: Расстояние в плоскости Z между центром окружности поворота и осевой линии гусеницы или шины, описывающей наибольшую окружность, когда машина совершает поворот по наименьшему радиусу. Примечание — Для машин с бортовым поворотом размер R1 измеряется от осевой линии машины

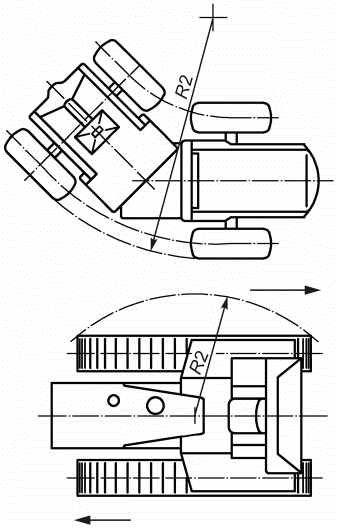

R2	габаритный радиус поворота: Расстояние в плоскости Z между центром окружности поворота и наиболее удаленной точкой машины, совершающей поворот по наименьшему радиусу. Примечание — Для машин с бортовым поворотом размер R2 измеряется от осевой линии машины

Условное обозначение	Термин и определение	Иллюстрация
A1	угол складывания: Максимальный угол в плоскости Z, на который поворачивается машина вправо или влево относительно положения прямолинейного движения

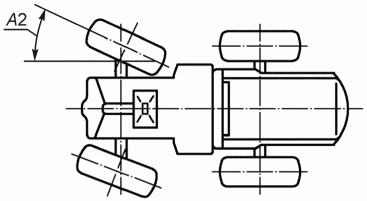

A2	угол поворота управляемого колеса: Угол в плоскости Z, описываемый поворотными кулаками передней или задней оси, машины, когда колеса повернуты из прямолинейного положения в максимально левое или правое положение
A3	угол переднего свеса: Угол в плоскости Y между GRP и плоскостью, касательной передних шин или гусениц и проходящей через самую низкую точку переднего контура базовой машины, расположенного впереди колес или гусениц, ограничивающей величину угла
A4	угол заднего свеса: Угол в плоскости Y между GRP и плоскостью, касательной задних шин или гусениц и проходящей через самую низкую точку заднего контура базовой машины, расположенного сзади колес или гусениц, и ограничивающей величину угла

(справочное)

БИБЛИОГРАФИЯ
