регулированию и метрологии от 27 июня 2016 г. № 691-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ КРЕПЕЖНЫЕ

ДОПУСКИ

ЧАСТЬ 3

ШАЙБЫ ПЛОСКИЕ ДЛЯ БОЛТОВ, ВИНТОВ И ГАЕК. КЛАССЫ ТОЧНОСТИ A И C

Fasteners. Tolerances. Part 3. Plain washers for bolts, screws and nuts. Product grades A and C

(ISO 4759-3:2000, Tolerances for fasteners — Part 3: Plain

Группа Г30

Дата введения 1 января 2018 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия».

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. № 80-П)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 27 июня 2016 г. № 691-ст межгосударственный стандарт ГОСТ ISO 4759-3-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2018 г.

5 Настоящий стандарт идентичен международному стандарту ISO 4759-3:2000 «Допуски для крепежных изделий. Часть 3. Плоские шайбы для болтов, винтов и гаек. Классы точности A и C» («Tolerances for fasteners. Part 3: Plain washers for bolts, screws and nuts — Product grades A and C», IDT).

Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 2 «Крепежные изделия» Международной организации по стандартизации (ISO).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для увязки с наименованиями, принятыми в существующем комплексе межгосударственных стандартов.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты» (по состоянию на 1 января текущего года), а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт устанавливает допуски, используемые при разработке стандартов на штампованные плоские шайбы классов точности A и C, предназначенные для болтов, винтов и гаек с номинальным диаметром резьбы от 1 до 150 мм включительно.

Рекомендуется использовать эти допуски также для нестандартных шайб.

Примечание — Класс точности определяют качеством изделия и значением допусков.

В приложении А приведены допуски, установленные в ISO 286-1 [1] и ISO 286-2 [2].

2. Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).

ISO 1101, Geometrical Product Specifications (GPS) — Geometrical tolerancing — Tolerances of form, orientation, location and run-out (Геометрические характеристики изделий. Установление геометрических допусков. Допуски формы, ориентации, расположения и биения)

ISO 2692:1988 <1>, Technical drawings — Geometrical tolerancing — Maximum material principle (Чертежи технические. Допуски на геометрические параметры. Принцип максимума материала)

<1> Стандарт заменен на ISO 2692:2014. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.

ISO 4042:1999, Fasteners — Electroplated coatings (Изделия крепежные. Электролитические покрытия)

3. Допуски

Элемент	Допуск
	Класс точности
	A					C

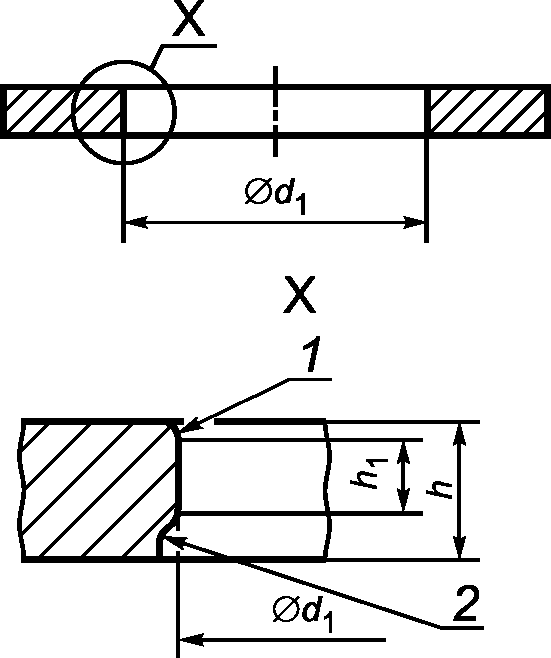

3.1 Отверстие с гарантированным зазором (штампованное) 1 — утяжка; 2 — вырыв	h, мм	d1, допуск		h1, min		h, мм		d1, допуск
	h <= 4	H13		0,5h		h <= 4		H14
	h > 4	H14		0,3h		h > 4		H15
	Могут присутствовать ненормированные утяжка и вырыв.					Могут присутствовать, ненормированные h1, утяжка и вырыв.
	h1 — часть отверстия в пределах, установленных для d1

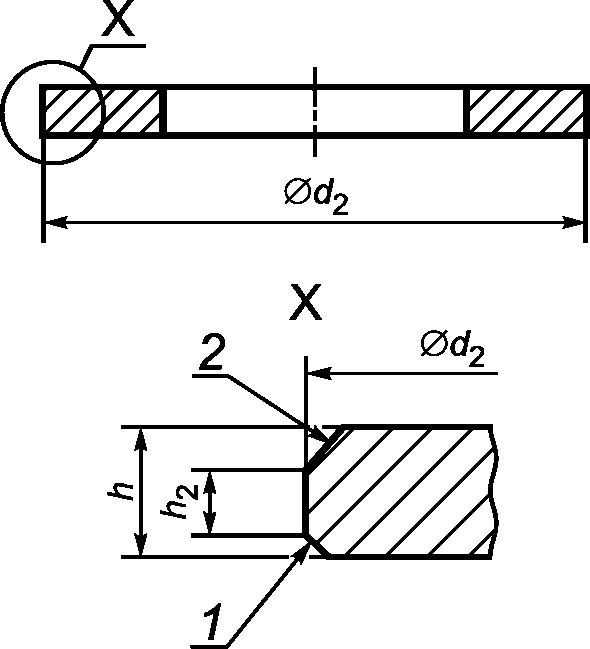

3.2 Наружный диаметр (штампованный) 1 — утяжка; 2 — вырыв	h, мм		d2, допуск				d2, допуск
	h <= 4		h14				h16
	h > 4		h15
	Присутствуют, ненормированные h2, утяжка и вырыв. h2 — часть наружного контура в пределах допуска, установленного для d2

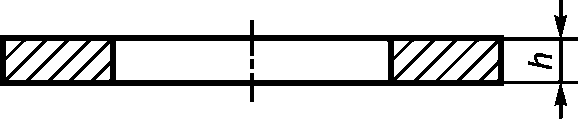

3.3 Толщина	h			Допуск	h				Допуск
	мм				мм
	До 0,5 включ.			+/- 0,05	До 0,5 включ.				+/- 0,1
	Св. 0,5 до 1 «»			+/- 0,1	Св. 0,5 до 1 «»				+/- 0,2
	« 1 » 2,5 «»			+/- 0,2	« 1 » 2,5 «»				+/- 0,3
	« 2,5 » 4 «»			+/- 0,3	« 2,5 » 4 «»				+/- 0,6
	« 4 » 6 «»			+/- 0,6	« 4 » 6 «»				+/- 1
	« 6 » 10 «»			+/- 1	« 6 » 10 «»				+/- 1,2
	« 10 » 20 «»			+/- 1,2	« 10 » 20 «»				+/- 1,6

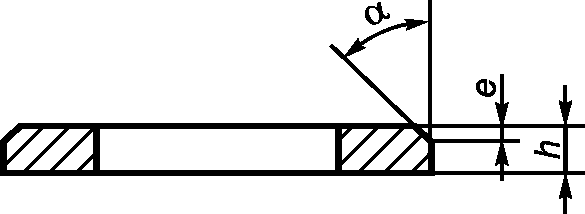

3.4 Фаска	\alpha = 30^{\circ} - 45^{\circ} emin = 0,25h; emax = 0,5h
3.5 Допуски формы и месторасположения

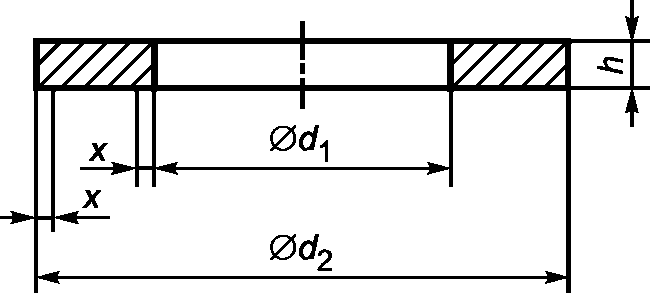

3.5.1 Изменение толщины \Delta h для одной и той же детали Примечание — Требования к \Delta h применяют на расстоянии x, равном 0,1(d2 - d1), от края отверстия и наружного края: т.е. только на 60% ширины кольца.	h			\Delta h	Требования отсутствуют
	мм
	До 0,5 включ.			0,025
	Св. 0,5 до 1 «»			0,05
	« 1 » 2,5 «»			0,1
	« 2,5 » 4 «»			0,15
	« 4 » 6 «»			0,2
	« 6 » 10 «»			0,3
	« 10 » 20 «»			0,4

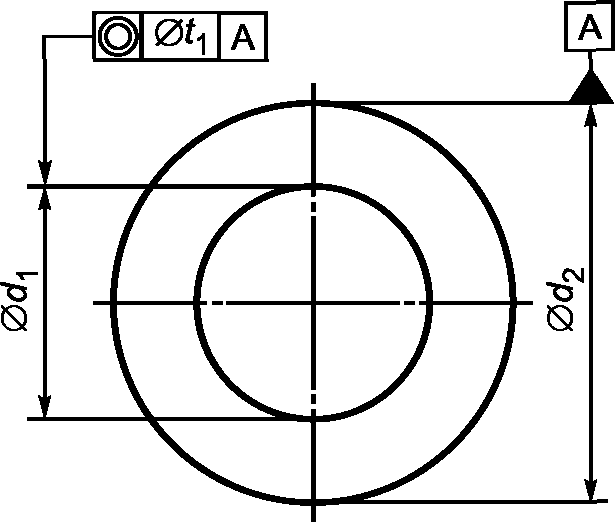

3.5.2 Соосность Примечание — Допуск t1 базируется на размере d2.	d2, мм			t1	d2, мм				t1
	d2 <= 50			2 IT12	d2 <= 50				2 IT15
	d2 > 50			2 IT13	d2 > 50				2 IT16

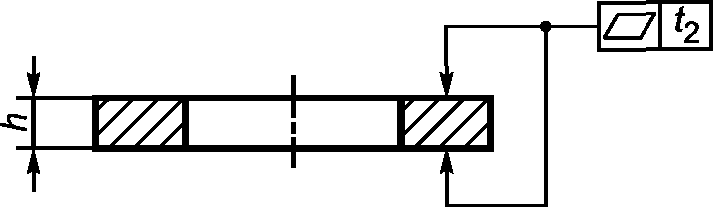

3.5.3 Плоскостность Примечание — Допуск t2 всегда не зависит от допуска на толщину h.	h			t2 a	Требования отсутствуют
	мм
	Кроме нержавеющей стали
	До 0,5 включ.			0,1
	Св. 0,5 до 1 «»			0,15
	« 1 » 2,5 «»			0,2
	« 2,5 » 4 «»			0,3
	« 4 » 6 «»			0,4
	« 6 » 10 «»			0,6
	« 10 » 20 «»			1
	Нержавеющая сталь
	До 0,5 включ.			0,15
	Св. 0,5 до 1 «»			0,22
	« 1 » 2,5 «»			0,3
	« 2,5 » 4 «»			0,45
	« 4 » 6 «»			0,6
	« 6 » 10 «»			0,9
	« 10 » 20 «»			1,5
a Плоскостность измеряют после удаления неровностей.

Если не указано иное, допуски, установленные в настоящем стандарте, применяют к шайбам до нанесения на них покрытия; см. также ISO 4042.

Отклонения от допусков, установленных в настоящем стандарте, в стандартах на конкретные изделия, разрешаются только в обоснованных случаях. В случаях если имеет место расхождение между требованиями к допускам настоящего стандарта и стандарта на конкретные изделия, предпочтение отдается последнему стандарту.

Допуски формы и расположения устанавливают и указывают в соответствии с требованиями ISO 1101 и ISO 2692.

Приложение А (справочное)

Числовые значения допусков для квалитетов IT приведены в таблице А.1, а предельные отклонения для валов и отверстий приведены в таблицах А.2 и А.3 соответственно. Эти допуски соответствуют установленным в ISO 286-1 [1] и ISO 286-2 [2].

Таблица А.1

Числовые значения допусков квалитетов IT

В миллиметрах

Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:

<2> На территории России действует ГОСТ Р 53090-2008 (ISO 2692:2006, MOD).
