ГОСТ ISO 3501-2024. Межгосударственный стандарт. Трубопроводы из пластмасс. Механические соединения между фитингами и напорными трубами. Метод определения стойкости к выдергиванию под действием постоянного осевого усилия
(введен в действие Приказом Росстандарта от 18.04.2024 № 493-ст)
Примечание
Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 10, 2024. Документ введен в действие с 01.11.2024 с правом досрочного применения.
Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 апреля 2024 г. № 493-ст
МЕХАНИЧЕСКИЕ СОЕДИНЕНИЯ МЕЖДУ ФИТИНГАМИ И НАПОРНЫМИ ТРУБАМИ. МЕТОД ОПРЕДЕЛЕНИЯ СТОЙКОСТИ К ВЫДЕРГИВАНИЮ ПОД ДЕЙСТВИЕМ ПОСТОЯННОГО ОСЕВОГО УСИЛИЯ
Plastics piping systems. Mechanical joints between fittings and pressure pipes. Test method for resistance to pull-out under constant longitudinal force
(ISO 3501:2021, IDT) ГОСТ ISO 3501-2024
Дата введения 1 ноября 2024 года с правом досрочного применения
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «Группа ПОЛИПЛАСТИК» (ООО «Группа ПОЛИПЛАСТИК») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 февраля 2024 г. № 170-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 апреля 2024 г. № 493-ст межгосударственный стандарт ГОСТ ISO 3501-2024 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2024 г. с правом досрочного применения
5 Настоящий стандарт идентичен международному стандарту ISO 3501:2021 «Трубопроводы из пластмасс. Механические соединения между фитингами и напорными трубами. Метод определения стойкости к выдергиванию под действием постоянного осевого усилия» («Plastics piping systems — Mechanical joints between fittings and pressure pipes — Test method for resistance to pull-out under constant longitudinal force», IDT).
Международный стандарт разработан подкомитетом SC 5 «Общие свойства труб, фитингов и арматуры из пластмасс и их комплектующих. Методы испытаний и основные технические требования» Технического комитета по стандартизации TC 138 «Пластмассовые трубы, фитинги и арматура для транспортирования жидких и газообразных сред» Международной организации по стандартизации (ISO).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
Предупреждение! Лица, использующие настоящий стандарт, должны быть знакомы с обычной лабораторной практикой. Настоящий стандарт может включать использование опасных материалов, операций и оборудования. Настоящий стандарт не ставит целью решение всех связанных с его использованием проблем безопасности, если такие имеют место. Пользователь настоящего стандарта обязан предусмотреть соответствующие меры безопасности и защиты здоровья и определить возможность использования регулирующих ограничений до его применения.
1 Область применения
Настоящий стандарт устанавливает метод определения стойкости одноосных соединений между фитингами и пластмассовыми напорными трубами к выдергиванию под действием постоянного осевого усилия. Испытание проводят независимо от конструкции и материала фитинга, используемого для соединения пластмассовых труб.
Данный метод не применяют для сварных соединений.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных — последнее издание (включая все изменения)]:
ISO 3126, Plastics piping systems — Plastics components — Determination of dimensions (Системы пластмассовых трубопроводов. Пластмассовые элементы. Определение размеров)
ISO 17456:2006, Plastics piping systems — Multilayer pipes — Determination of long-term strength (Системы пластмассовых трубопроводов. Многослойные трубы. Определение долговечности)
3 Термины и определения
В настоящем стандарте термины и определения отсутствуют.
ISO и IEC ведут терминологические базы данных для использования в области стандартизации по следующим адресам:
- платформа онлайн-просмотра ISO: доступная по адресу https://www.iso.org/obp;
- Электропедия IEC: доступная по адресу https://www.electropedia.org/.
4 Принцип
Соединение в сборе подвергают действию осевого растягивающего усилия, рассчитанного с учетом размеров трубы, и максимально допустимого кольцевого напряжения в стенке соответствующей трубы.
5 Параметры испытаний и требования
Используют параметры испытаний и требования, установленные стандартом на изделие, содержащим ссылку на настоящий стандарт. Если стандартом на изделие параметры испытаний не установлены, то следует применять параметры, приведенные в приложении A.
В стандарте на изделие, имеющем ссылку на настоящий стандарт, должны быть указаны следующие параметры:
a) продольное осевое усилие, Н;
b) продолжительность испытания, ч;
6 Оборудование
Испытание проводят на установке, обеспечивающей приложение постоянного усилия растяжения с допустимым отклонением +/- 2% вдоль оси труб(ы), соединенных(ой) с механическим фитингом.
Усилие растяжения прикладывают непосредственно или через рычаг путем приложения собственной массы или гидроцилиндра. Оборудование для испытания, как показано на рисунке 1, должно быть рассчитано на передачу усилия, прилагаемого к соединению и смонтированному фитингу без потерь на трение, создаваемое опорной конструкцией.

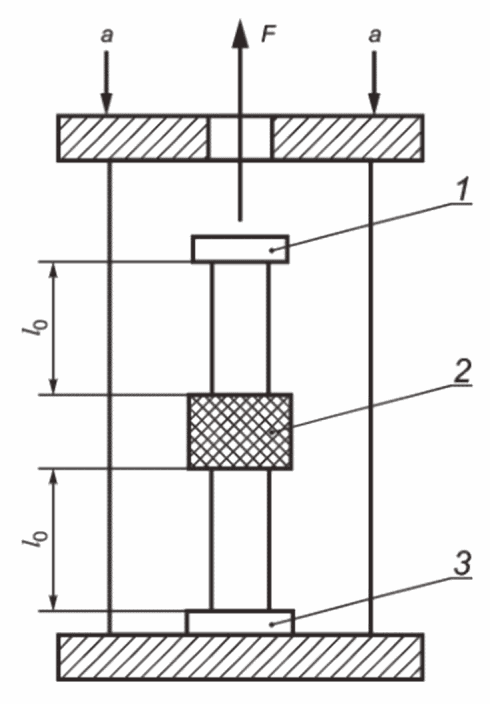

1, 3 — концевые заглушки типа A, несущие осевую нагрузку; 2 — испытуемый фитинг; F — прилагаемое продольное усилие; l0 — свободная длина трубы; a — силы реакции, действующие при приложении осевой нагрузки
При проведении испытаний следует поддерживать заданную температуру с допустимым отклонением +/- 2 °C.
7 Образцы для испытаний
Образец для испытаний должен состоять из одного или нескольких соединений, полученных путем сборки как минимум одного фитинга и не менее одного образца пластмассовой напорной трубы, размер и характеристики которой соответствуют фитингу.
Испытания труб и фитингов проводят не ранее, чем через 24 ч после их изготовления. При необходимости срок до начала проведения испытаний может быть сокращен по решению изготовителя. В случае разногласий должен быть выдержан срок 24 ч.
Сборку соединения выполняют в соответствии с инструкциями изготовителя.
8 Процедура
Определяют среднюю толщину стенки трубы в соответствии с ISO 3126. Закрепляют образец для испытаний в установке. Постепенно в течение 30 с прикладывают расчетное усилие. В течение всего заданного времени испытания следует поддерживать постоянное усилие растяжения.
Проверяют соединение(я) и фиксируют любые признаки ослабления соединения(й), частичное или полное отсоединение фитинга при выдергивании.
9 Протокол испытания
Протокол испытания должен содержать:
a) обозначение настоящего стандарта и стандарта на изделие;
b) класс номинального давления или S-серию компонентов [например, фитинг(и), труба(ы)], составляющие испытуемое(ые) соединение(я);
c) всю подробную информацию, необходимую для идентификации образцов для испытаний, включая номинальный размер труб и фитингов, используемых при изготовлении образцов для испытания, тип материала и код изготовителя;
d) продолжительность испытания;
g) свободную длину трубы (l0);
h) информацию об ослаблении соединения, частичном или полном отделении соединения при выдергивании;
i) любые факторы, которые могли бы повлиять на результаты, такие как происшествия или технические детали, не указанные в настоящем стандарте;
Если стандартом на изделие параметры испытаний не установлены, используют параметры испытания, приведенные в таблице A.1.
| Продолжительность испытания, ч | Температура испытания, °C |
|---|---|
| 1 | 23 |
Свободная длина l0 каждой трубы должна быть равной не менее трем номинальным наружным диаметрам dn, но не менее 250 мм.
Если для труб с dn более 315 мм установленная минимальная свободная длина не приемлема, выбирают меньшую свободную длину, равную не менее чем двум номинальным диаметрам dn, если иное не установлено в стандарте на изделие или спецификации. Если необходимо использовать климатическую камеру испытаний и минимальная свободная длина не приемлема, выбирают меньшую свободную длину l0, но не менее 150 мм.
Для однослойных труб усилие FT рассчитывают по A.2. Трубы, изготовленные методом соэкструзии, принято считать трубами со сплошной стенкой.
Усилие FT, прилагаемое к многослойным трубам, рассчитывают по A.3.
Усилие FT, необходимое для создания продольного напряжения, рассчитывают на основании площади поперечного сечения стенки однослойной трубы по формуле (A.1), что в полтора раза превышает максимально допустимое напряжение для материала, из которого изготовлена труба
F_{T} = 1,5 \cdot \sigma_{T} \cdot \pi \cdot e_{m} \cdot (d_{n} - e_{m}), (A.1)
где \sigma_{T} — напряжение, прикладываемое при испытании, которое приведено в стандарте на изделие, МПа;
em — средняя толщина стенки трубы, мм;
dn — номинальный наружный диаметр трубы, мм.
Усилие FT вычисляют по формуле (A.2) исходя из размеров многослойной трубы:
F_{T} = \frac{1,5 \cdot p_{T} \cdot \pi \cdot e_{m} \cdot (d_{n} - e_{m})^{2}}{20} , (A.2)
где pT — половина от значения давления при испытании в течение 1 ч при 20 °C или расчетное значение, которое можно определить:
a) по формуле, приведенной в ISO 17456:2006, приложение A, если длительную прочность по давлению рассчитывают по методу I «Метод расчета» (многослойные трубы типа P);
b) по эталонной зависимости, приведенной в ISO 17456:2006, если длительную прочность по давлению рассчитывают по методу II «Испытание давлением» (многослойные трубы типов M и P);
em — средняя толщина стенки трубы, мм;
dn — номинальный наружный диаметр трубы, мм.
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного стандарта |
| ISO 3126 | IDT | ГОСТ ISO 3126-2023 «Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение размеров» |
| ISO 17456:2006 | - | <*> |
| <*> Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT — идентичный стандарт. | ||
