ГОСТ ISO 19452-2017. Межгосударственный стандарт. Строительные машины и оборудование. Вибрационные (перкуссионные) копры, управляемые пешим оператором. Терминология и торговые технические условия

(введен в действие Приказом Росстандарта от 20.04.2017 № 289-ст)

Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 апреля 2017 г. № 289-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТРОИТЕЛЬНЫЕ МАШИНЫ И ОБОРУДОВАНИЕ

ВИБРАЦИОННЫЕ (ПЕРКУССИОННЫЕ) КОПРЫ, УПРАВЛЯЕМЫЕ ПЕШИМ ОПЕРАТОРОМ

ТЕРМИНОЛОГИЯ И ТОРГОВЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Building construction machinery and equipment. Pedestrian-controlled vibratory (percussion) rammers. Terminology and commercial specifications

(ISO 19452:2008, IDT)

ГОСТ ISO 19452-2017

МКС 91.220

Дата введения 1 июля 2018 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «ИЦ „ЦНИП СДМ“ (ООО „ИЦ „ЦНИП СДМ“) на основе собственного перевода на русский язык стандарта, указанного в пункте 5»

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 267 «Строительно-дорожные машины и оборудование»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 февраля 2017 г. № 96-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 апреля 2017 г. № 289-ст межгосударственный стандарт ГОСТ ISO 19452-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.

5 Настоящий стандарт идентичен международному стандарту ISO 19452:2008 «Строительные машины и оборудование. Вибрационные (перкуссионные) копры, управляемые пешим оператором. Терминология и торговые технические условия» («Building construction machinery and equipment — Pedestrian-controlled vibratory (percussion) rammers — Terminology and commercial specifications», IDT), включая техническую поправку Cor.1:2008.

6 Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования»

7 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты» (по состоянию на 1 января текущего года), а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт устанавливает терминологию и технические характеристики для коммерческой документации в отношении вибрационных (перкуссионных) трамбовок, используемых в строительстве и управляемых пешим оператором.

Настоящий стандарт не распространяется на трамбовки, предназначенные для подбивки, а также трамбовки взрывного типа.

2. Термины и определения

В настоящем стандарте применены следующие термины и определения:

2.1 вибрационная трамбовка, управляемая пешим оператором; перкуссионная трамбовка ударного действия, управляемая пешим оператором (pedestrian-controlled vibratory rammer; pedestrian-controlled percussion rammer): Машина, предназначенная для уплотнения материала (в первую очередь, грунта) с использованием для уплотнения виброперемещения или виброудара трамбующей плиты (см. рисунок 1).

Примечание - Машина уплотняет материал посредством вибрационного воздействия на него трамбующей плиты.

2.2 приводной двигатель (prime mover): Источник энергии привода ударного механизма (см. рисунок 1).

Примечание — Для вибрационных трамбовок используют следующие типы приводных двигателей: двигатель внутреннего сгорания (см. рисунок 2); пневматический (см. рисунок 3) и гидравлический.

(Измененная редакция, Cor.1:2008)

2.3 вибрационный механизм (vibratory mechanism): Система компонентов, передающая энергию приводного двигателя к трамбующей плите.

2.4 трамбовочная плита; башмак (foot-plate; shoe): Элемент машины, непосредственно воздействующий на уплотняемый материал (см. рисунок 1).

Примечание - Материалами для трамбовочной плиты являются сталь, дерево и полимерные смеси.

2.5 сила удара (impact force): Сила, создаваемая трамбовкой, в момент удара по поверхности материала.

Примечание - Результатом использования силы удара трамбовок является увеличение удельной плотности.

2.6 рабочая масса (operating mass): Масса машины с оборудованием, оснасткой и всеми жидкостными системами, заправленными до уровня, указанного изготовителем (например, гидравлического, моторного, смазочного и трансмиссионного масла), а также топливного бака (при наличии), заправленного наполовину.

2.7 отгрузочная масса (shipping mass): Масса скомплектованной и упакованной для транспортирования машины.

2.8 габаритные размеры (overall dimensions): Максимальная длина L, максимальная ширина W и максимальная высота H машины, установленной в вертикальном положении на трамбовочной плите (см. рисунок 4).

2.9 размер трамбовочной плиты [башмака] (foot-plate [shoe] size): Размер плиты, определяемый ее длиной LS и шириной WS (см. рисунок 4).

2.10 частота вибрации; частота ударов (vibration frequency; percussion frequency): Частота соприкосновений трамбовочной плиты (башмака) с уплотняемым материалом.

2.11 максимальная скорость движения (maximum travel speed): Максимальное горизонтальное расстояние перемещения трамбовки по уплотняемому материалу в единицу времени.

2.12 рабочая скорость (operating speed): Максимальная рабочая скорость приводного двигателя.

2.13 соотношение топлива и масла; топливно-масляная смесь (fuel-to-oil ratio; fuel oil mixture): Соотношение частей масла к бензину, требуемое для двухтактного двигателя внутреннего сгорания.

2.14 рабочий ход (stroke): Полное перемещение трамбовочной плиты (башмака) в вертикальном направлении в отсутствие поступательного движения вперед.

1 — приводной двигатель; 2 — трансмиссия; 3 — эластичное соединение; 4 — трамбовочная плита (башмак); 5 — виброизолирующие крепления; 6 — рукоятка управления

Рисунок 1 — Основные узлы конструкции вибрационной (перкуссионной) трамбовки, управляемой пешим оператором

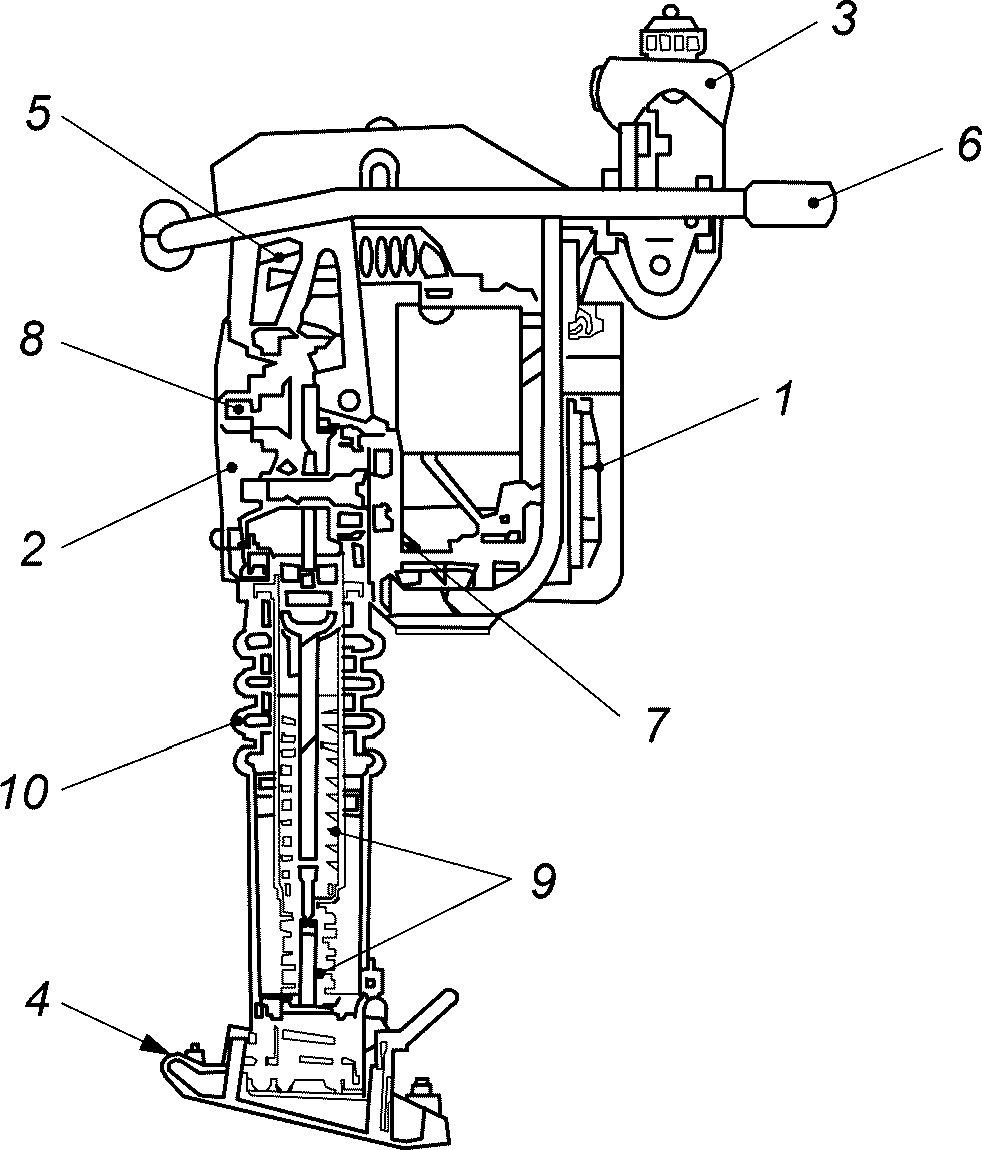

1 — приводной двигатель; 2 — трансмиссия; 3 — топливный бак; 4 — трамбовочная плита (башмак); 5 — виброизолирующие крепления; 6 — рукоятка управления; 7 — центробежная муфта; 8 — кривошипно-шатунный механизм; 9 — комплект пружин; 10 — эластичное соединение

Рисунок 2 — Пример вибрационной (перкуссионной) трамбовки, управляемой пешим оператором, с приводом от двигателя внутреннего сгорания

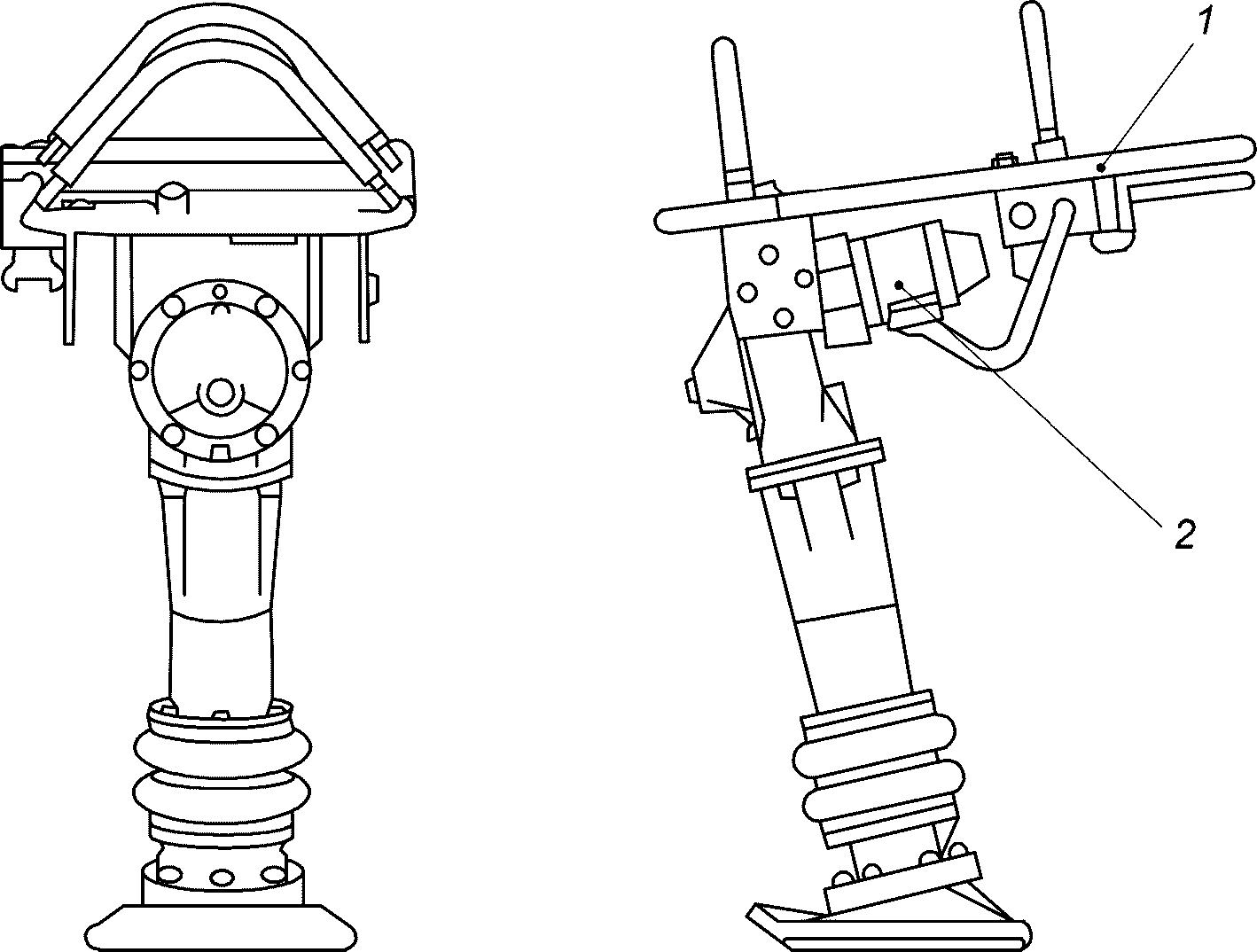

1 — вход для подачи сжатого воздуха; 2 — пневмомотор

Рисунок 3 — Пример вибрационной (перкуссионной) трамбовки, управляемой пешим оператором, с пневматическим приводом

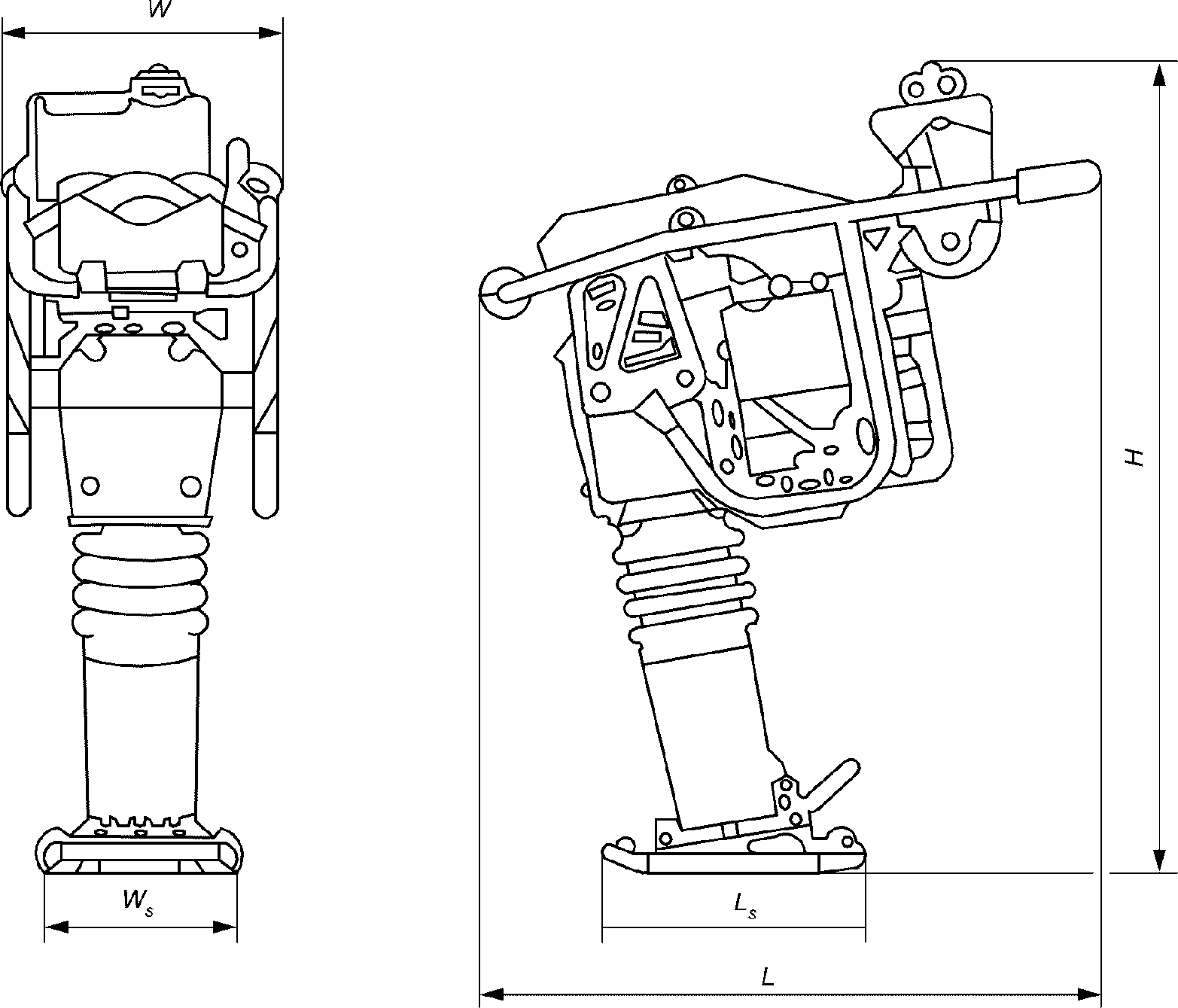

L — длина; W — ширина; H — высота, с рукояткой в рабочем положении; LS — длина трамбовочной плиты; WS — ширина трамбовочной плиты

Рисунок 4 — Габаритные размеры и размеры трамбовочной плиты

3. Технические характеристики для коммерческой документации

3.1 Общее

Предоставляют следующие данные:

a) модель или тип;

b) изготовитель;

c) серийный номер;

d) тип приводного двигателя (двигатель внутреннего сгорания, электрический, гидравлический, пневматический);

e) рабочая масса, кг;

f) рабочий ход, мм;

g) размеры трамбовочной плиты (башмака) (WS·LS), мм (см. рисунок 4);

h) частота вибрации, Гц;

i) максимальная скорость движения, м/мин;

j) габаритные размеры в рабочем режиме (см. рисунок 4):

• длина L, мм;
• ширина W, мм;
• высота H, мм.

3.2 Приводной двигатель

3.2.1 Для двигателя внутреннего сгорания

Предоставляют следующие данные:

a) тип двигателя внутреннего сгорания:

• с искровым зажиганием (2-тактный или 4-тактный);
• воспламенением от сжатия;

b) модель;

c) изготовитель;

d) рабочее число оборотов, мин-1;

e) рабочий объем двигателя, см3;

f) полезная мощность двигателя, кВт (как указано изготовителем двигателя);

g) вид топлива;

h) соотношение топлива и масла в смеси (в случае применения);

i) емкость топливного бака, л.

3.2.2 Для электродвигателей

Предоставляют следующие данные электродвигателя:

a) модель или тип;

b) номинальная сила тока, А;

c) напряжение, число фаз и частота, В/число фаз/Гц;

d) максимальное рабочее число оборотов, мин-1.

3.2.3 Для гидравлического или пневматического привода

Предоставляют следующие данные гидравлического или пневматического привода:

a) максимальное давление питания, МПа;

b) расход воздуха (для пневмопривода), м3/ч;

c) подача насоса (для гидропривода), л/мин;

d) частота циклов при установленном давлении и расходе, Гц.

3.3 Другие данные

Следующие данные не являются обязательными; если они предусмотрены, то должны быть представлены:

a) отгрузочная масса, кг;

b) сила удара, кН;

c) энергия удара, Дж.

---
