ГОСТ ISO 19433-2017. Межгосударственный стандарт. Строительные машины и оборудование. Виброплощадки, управляемые пешим оператором. Терминология и торговые технические условия
(введен в действие Приказом Росстандарта от 20.04.2017 № 288-ст)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) (Решение Коллегии Евразийской экономической комиссии от 09.03.2021 № 28). Документ введен в действие с 01.07.2018.
Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 апреля 2017 г. № 288-ст
СТРОИТЕЛЬНЫЕ МАШИНЫ И ОБОРУДОВАНИЕ
ВИБРОПЛОЩАДКИ, УПРАВЛЯЕМЫЕ ПЕШИМ ОПЕРАТОРОМ
ТЕРМИНОЛОГИЯ И ТОРГОВЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Building construction machinery and equipment. Pedestrian-controlled vibratory plates. Terminology and commercial specifications
Дата введения 1 июля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «ИЦ „ЦНИП СДМ“ (ООО „ИЦ „ЦНИП СДМ“) на основе собственного перевода на русский язык стандарта, указанного в пункте 5»
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 267 «Строительно-дорожные машины и оборудование»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 февраля 2017 г. № 96-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 апреля 2017 г. № 288-ст межгосударственный стандарт ГОСТ ISO 19433-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.
5 Настоящий стандарт идентичен международному стандарту ISO 19433:2008 «Строительные машины и оборудование. Виброплощадки, управляемые пешим оператором. Терминология и торговые технические условия» («Building construction machinery and equipment — Pedestrian-controlled vibratory plates — Terminology and commercial specifications», IDT)
6 Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования»
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты» (по состоянию на 1 января текущего года), а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает терминологию и технические характеристики для коммерческой документации в отношении виброплощадок, используемых в строительстве и управляемых пешим оператором.
Настоящий стандарт применим к виброплощадкам с прямым и реверсивным ходом, которые предназначены для уплотнения не связных в грунте песка, щебня и т.д. при строительстве или восстановлении дорожных покрытий.
2. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1 виброплощадка, управляемая пешим оператором (pedestrian-controlled vibratory plate): Машина с непосредственным или дистанционным управлением, предназначенная для уплотнения материала.
Примечание - Машина уплотняет материал посредством вибрации и ударной силы, генерируемой валом вибратора опорной плиты.
2.1.1 виброплощадка с прямым ходом (forward-type vibratory plate): Машина, предназначенная для перемещения только в одном направлении (вперед) (см. рисунок 1 a).
2.1.2 виброплощадка с реверсивным ходом (reversible-type vibratory plate): Машина, предназначенная для перемещения в двух направлениях: вперед (от оператора) и назад (к оператору) (см. рисунок 1 b).
2.2 приводной двигатель (prime mover): Источник энергии привода механизма вибратора.
2.3 трансмиссия (transmission): Система компонентов, передающая энергию приводного двигателя к механизму вибратора.
2.4 рабочая плита (base plate): Элемент машины, на котором смонтирован механизм вибратора и который непосредственно контактирует с уплотняемым материалом (см. рисунок 1).
2.5 вал вибратора (vibrator shaft): Вал с эксцентрической массой, генерирующий при вращении вибрацию.
2.6 механизм вибратора (vibrator mechanism): Система компонентов, закрепленная на рабочей плите, предназначенная для преобразования вращательного движения вала вибратора в возвратно-поступательные движения рабочей плиты.
2.7 частота вибрации (vibration frequency): Число полных циклов колебаний в секунду.
2.8 эксцентрический радиус (eccentric radius): Расстояние смещения принятого центра эксцентрических масс от оси вращения.
2.9 эксцентрик (eccentric mass): Элемент вала вибратора, масса которого радиально смещена от оси вращения вала.
2.10 эксцентрический момент, статический момент (eccentric moment, static moment): Произведение эксцентрической массы на эксцентрический радиус.
2.11 центробежная сила (centrifugal force): Рассчитанное значение, учитывающее эксцентрический момент и частоту вращения вала вибратора.
Примечание — Это значение можно рассчитать с помощью уравнения, приведенного в приложении А.
2.12 рабочая масса (operating mass): Вес машины с оборудованием, оснасткой и всеми заправленными жидкостными системами до уровня, указанного изготовителем (например, гидравлического, моторного, смазочного и трансмиссионного масла), а также с топливными и водяными баками, заправленными наполовину.
2.13 отгрузочная масса (shipping mass): Вес скомплектованной машины для отгрузки.
2.14 система смачивания (water system): Бачок и система подачи воды, используемая для смачивания рабочей плиты при уплотнении асфальта.
2.15 максимальная скорость движения (maximum travel speed): Максимальное расстояние по горизонтали, преодолеваемое виброплощадкой по уплотняемому материалу в единицу времени, измеренное как в прямом, так и в обратном направлении движения машины.
a) виброплощадка с прямым ходом
b) виброплощадка с реверсивным ходом
1 — приводной двигатель; 2 — трансмиссия; 3 — механизм вибратора; 4 — рабочая плита; 5 — амортизаторы; 6 — направляющая ручка; 7 — узел управления; 8 — расширители; 9 — система смачивания
Рисунок 1 — Типы виброплощадок, управляемых пешим оператором

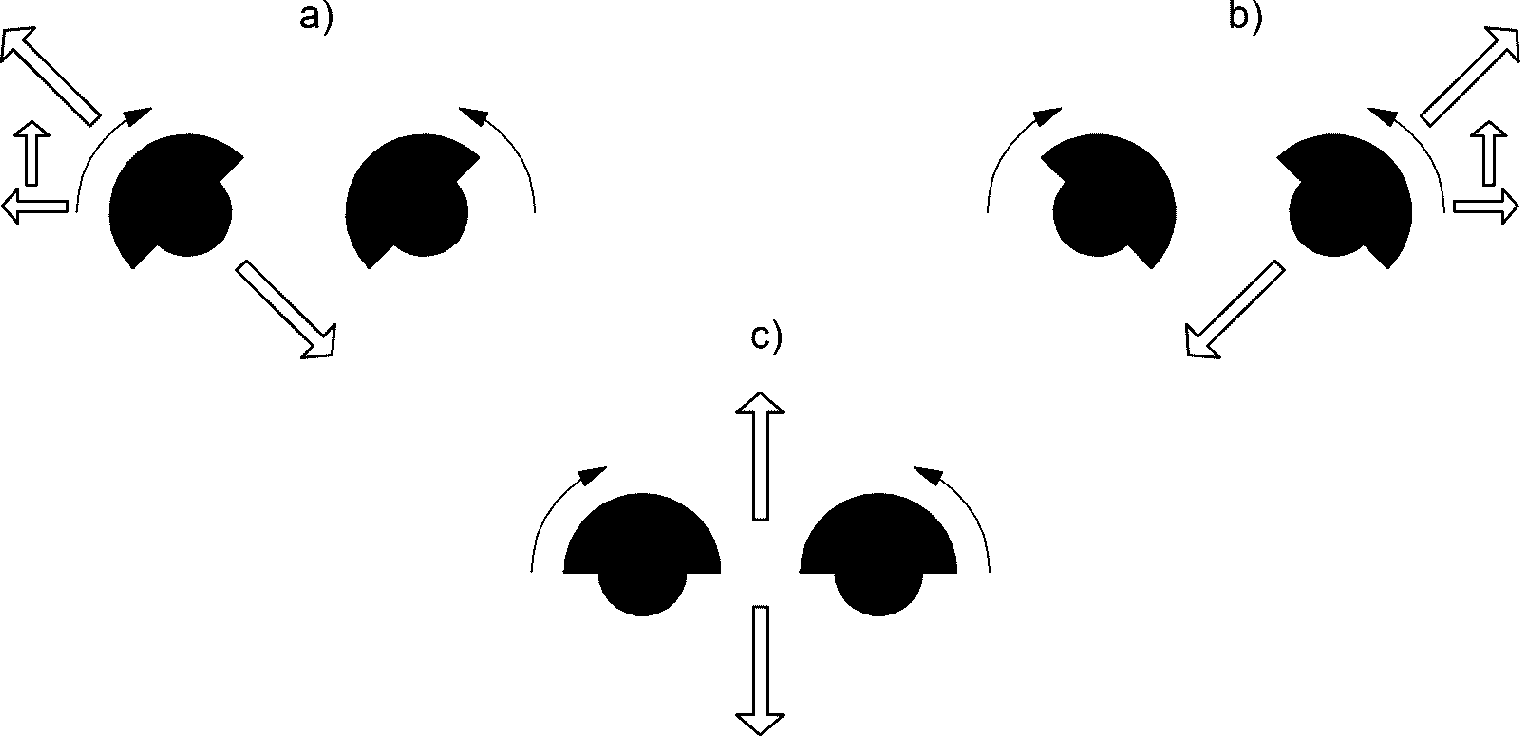

a) — положения эксцентриков для прямого хода;
b) — положения эксцентриков для реверсивного хода;
c) — положения эксцентриков для уплотнения материала
Рисунок 2 — Положение эксцентриков сдвоенного вибратора для виброплощадок с управляемым направлением перемещения
H1 — габаритная высота в рабочем положении; H2 — габаритная высота; L1 — габаритная длина с ручкой в рабочем положении; L2 — длина рабочей плиты; W1 — габаритная ширина; W2 — ширина рабочей плиты
Рисунок 3 — Габаритные размеры машины
3. Технические характеристики для коммерческой документации
3.1 Общее
Должны быть представлены следующие общие данные:
d) тип приводного двигателя (двигатель внутреннего сгорания, электрический, пневматический);
f) размеры рабочей плиты (W2·L2), мм (см. рисунок 3);
h) максимальная скорость движения:
j) габаритные размеры в рабочем режиме (см. рисунок 3):
3.2 Приводной двигатель
3.2.1 Для двигателя внутреннего сгорания должны быть представлены следующие данные двигателя внутреннего сгорания:
a) тип двигателя внутреннего сгорания:
d) рабочий объем двигателя, см3;
e) рабочее число оборотов, об/мин;
f) полезная мощность двигателя, кВт (в соответствии с документом, указанным изготовителем);
i) емкость топливного бака, л.
3.2.2 Для электродвигателей должны быть представлены следующие данные электродвигателя:
c) напряжение, число фаз и частота тока, В/число фаз/Гц;
d) максимальное рабочее число оборотов, об/мин.
3.2.3 Для пневматического привода должны быть представлены следующие данные пневмопривода:
a) максимальное давление питания, МПа;
c) частота циклов при установленном давлении и расходе, Гц.
3.3 Дополнительные данные
Должны быть представлены следующие данные (при применении):
a) емкость водяного бака (при наличии), л;
b) вес машины, оборудованной расширителями в качестве дополнительной оснастки, кг;
ПРИМЕР РАСЧЕТА ЦЕНТРОБЕЖНОЙ СИЛЫ. ОДНОВАЛЬНЫЕ ВИБРОПЛОЩАДКИ
Центробежную силу рассчитывают по формуле
F = \frac{m \cdot r \cdot \pi^{2} \cdot n^{2}}{900000} = \frac{m \cdot r \cdot \pi^{2} \cdot f^{2}}{250} , (1)
где F — центробежная сила, кН;
m — эксцентрическая (неуравновешенная) масса, кг;
r — эксцентрический радиус, м;
n — частота вращения вала, об/мин;
