ГОСТ ISO 16851-2016. Межгосударственный стандарт. Ленты конвейерные бесконечные с текстильным каркасом. Определение длины
(введен в действие Приказом Росстандарта от 28.04.2017 № 343-ст)
Примечание
Документ введен в действие с 01.07.2018.
регулированию и метрологии
от 28 апреля 2017 г. № 343-ст
ЛЕНТЫ КОНВЕЙЕРНЫЕ БЕСКОНЕЧНЫЕ С ТЕКСТИЛЬНЫМ КАРКАСОМ
Endless textile conveyor belts. Determination of the length
(ISO 16851:2012, Textile conveyor belts -
Determination of the net length of an endless
(spliced) conveyor belt, IDT)
Дата введения 1 июля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации материалов и технологий» (ФГУП «ВНИИ СМТ»), Техническим комитетом по стандартизации ТК 160 «Продукция нефтехимического комплекса» на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 сентября 2016 г. № 91-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 апреля 2017 г. № 343-ст межгосударственный стандарт ГОСТ ISO 16851-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.
5 Настоящий стандарт идентичен международному стандарту ISO 16851:2012 «Текстильные конвейерные ленты. Определение длины бесконечной (стыкованной) конвейерной ленты» [«Textile conveyor belts — Determination of the net length of an endless (spliced) conveyor belt», IDT].
Международный стандарт разработан подкомитетом SC 3 «Конвейерные ленты» технического комитета по стандартизации ISO/TC 41 «Шкивы и ремни (в том числе клиновые)» Международной организации по стандартизации ISO.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6)
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения длины бесконечной конвейерной ленты с текстильным каркасом, а также соответствующие предельные отклонения.
Стандарт не распространяется на конвейерные ленты с металлокордом и легкие конвейерные ленты по стандарту [3].
2 Аппаратура
Рулетка стальная, градуированная в миллиметрах.
Для точных измерений важно, чтобы рулетка была калиброванной или проверенной.
3 Проведение испытания
Раскладывают бесконечную конвейерную ленту таким образом, чтобы она была в плоском ненапряженном состоянии.
Используя только плоскую часть ленты, как показано на рисунке 1, отмечают метку на одном краю внутренней поверхности в точке начала измерения (точка A).

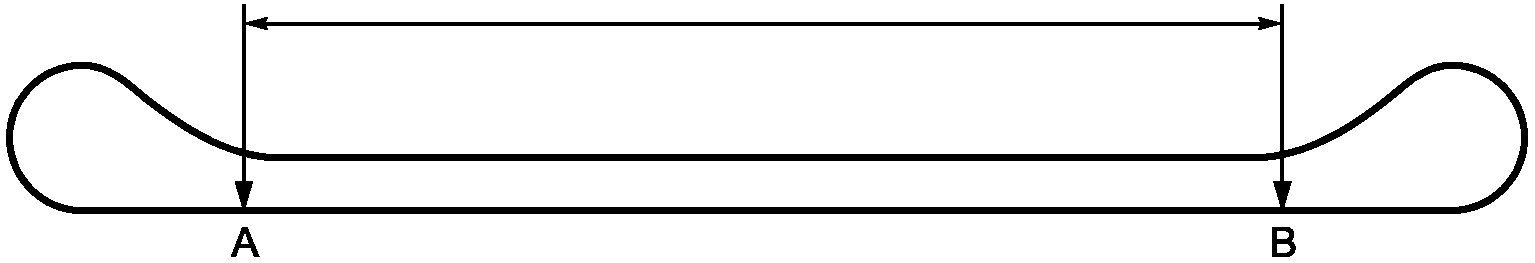

Рисунок 1 — Измерение длины бесконечной конвейерной ленты
Отмечают точку B на плоской части ленты следующим образом:
a) для лент длиной окружности не более 30 м отдельные измерения проводят в пределах от одной четверти до одной трети номинальной длины окружности, за исключением конечного отдельного измерения, которое можно выполнять в пределах менее одной четверти номинальной длины окружности;
b) для лент длиной окружности более 30 м отдельные измерения проводят в пределах от 7,5 м до не более одной трети номинальной длины окружности, за исключением конечного отдельного измерения, которое можно выполнять в пределах не более 7,5 м длины.
Измеряют и регистрируют расстояние между точками A и B — AB.
Проворачивают ленту и проводят последовательные измерения вдоль внутренней поверхности только плоской части ленты. Проводят отдельные измерения, обозначая их как AB, BC, CD и т.д., до получения результата последнего измерения XA.
При разногласиях измерения проводят в одной из стандартных атмосфер по стандарту [2] по согласованию между поставщиком и потребителем.
4 Вычисления и оформление результатов
Вычисляют длину бесконечной конвейерной ленты le, мм, по формуле
l_{e} = (\overline{AB} + \overline{BC} + \overline{CD} + ... + \overline{XA}) - \pi d , (1)
При проведении измерений только на плоской части ленты получают длину по нейтральной оси. Для получения истинной длины внутренней поверхности с учетом сжатия внутренней поверхности следует вычитать значение \pi d .
Примечание — Предельные отклонения по длине бесконечных конвейерных лент приведены в стандарте [1].
5 Протокол испытаний
Протокол испытаний должен содержать:
a) обозначение настоящего стандарта;
b) идентификацию испытуемой конвейерной ленты;
c) длину бесконечной конвейерной ленты;
БИБЛИОГРАФИЯ
| УДК 678-419:531.71:006.354 | МКС 53.040.20 | IDT |
| Ключевые слова: бесконечные конвейерные ленты с текстильным каркасом, определение длины | ||
