ГОСТ ISO 15688-2017. Межгосударственный стандарт. Оборудование для строительства и содержания дорог. Стабилизаторы грунта. Терминология и торговые спецификации

(введен в действие Приказом Росстандарта от 13.11.2018 № 990-ст)

регулированию и метрологии

Дата введения 1 июня 2019 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «ИЦ „ЦНИП СДМ“ (ООО „ИЦ „ЦНИП СДМ“) на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5»

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 267 «Строительно-дорожные машины и оборудование»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 ноября 2017 г. № 52)

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Узбекистан	UZ	Узстандарт
Украина	UA	Минэкономразвития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2018 г. № 990-ст межгосударственный стандарт ГОСТ ISO 15688-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2019 г.

5 Настоящий стандарт идентичен международному стандарту ISO 15688:2012 «Оборудование для строительства и содержания дорог. Стабилизаторы грунта. Терминология и торговые спецификации» («Road construction and maintenance equipment — Soil stabilizers — Terminology and commercial specifications», IDT).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования».

7 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты» (по состоянию на 1 января текущего года), а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт устанавливает терминологию и коммерческие технические условия для стабилизаторов грунта и их комплектующих, используемых в дорожном строительстве.

Настоящий стандарт не распространяется на стабилизаторы почвы, используемые в сельском хозяйстве.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).

ISO 3911 Wheels and rims for pneumatic tyres — Vocabulary, designation and marking (Колеса и ободья для пневматических шин. Словарь, обозначения и маркировка)

ISO 6746-1 Earth-moving machinery — Definitions of dimensions and codes — Part 1: Base machine (Машины землеройные. Определения размеров и коды. Часть 1. Базовая машина)

ISO 6746-2 Earth-moving machinery — Definitions of dimensions and codes — Part 2: Equipment and attachments (Машины землеройные. Определения размеров и коды. Часть 2. Оборудование и приспособления)

ISO 7134 Earth-moving machinery — Graders — Terminology and commercial specifications (Машины землеройные. Автогрейдеры. Терминология и торговые технические условия)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 стабилизатор грунта (soil stabilizer): Самоходная, буксируемая или транспортируемая машина, предназначенная для измельчения, дробления, аэрации, гомогенизации и разрыхления основного или привозного грунта и смешивание его с одним или несколькими вяжущими (цемент, известь) или наполнителями.

Примечание — Основное назначение стабилизатора грунта — улучшение механических и физических свойств грунта за счет смешивания с вяжущим (цемент, известь) или наполнителем.

3.2 транспортное средство (transport machine): Базовая машина, на которой монтируются узлы и агрегаты, обеспечивающие работу смесителя в технологическом и транспортном режимах.

3.3 смеситель (mixing device): Узел, состоящий из вращающихся рабочих органов, обрабатывающих материал смешиванием или дроблением.

Примечание — Смеситель, как правило, состоит из вращающегося фрезерного барабана, оборудованного рабочими органами, обеспечивающими перемешивание [см. рисунки A.1 - A.5 (приложение A)]. В других типах смесителей допускается использовать рабочие органы, обеспечивающие перемешивание за счет возвратно-поступательного движения [см. рисунки A.6 (приложение A)].

3.4 регулируемая камера смесителя (variable mixer chamber): Камера, оборудованная заслонками или створками, с возможностью регулирования времени нахождения обрабатываемых материалов в камере смесителя.

3.5 нерегулируемая камера смесителя (fixed mixer chamber): Камера, не оборудованная заслонками или створками, без возможности регулирования времени нахождения обрабатываемых материалов в камере смесителя.

4 Типы и компоновки стабилизаторов грунта

4.1 Типы стабилизаторов грунта

В зависимости от типа смесителя различают два типа стабилизаторов грунта:

a) смешивающие: используются вращающиеся рабочие органы для резки и размельчения грунта в камере смесителя [см. рисунки A.1 - A.5 (приложение A)]. Ось вращения фрезерного барабана может быть горизонтальной или вертикальной;

b) дробящие: используются специальные рабочие органы возвратно-поступательного действия (копающая машина [см. рисунок A.6 (приложение A)].

4.2 Компоновка стабилизаторов грунта

Компоновку стабилизатора грунта определяют расположением смесителя относительно осей транспортного средства или в зависимости от типа и расположения рабочих органов, которыми оборудован стабилизатор.

a) Расположение смесителя:

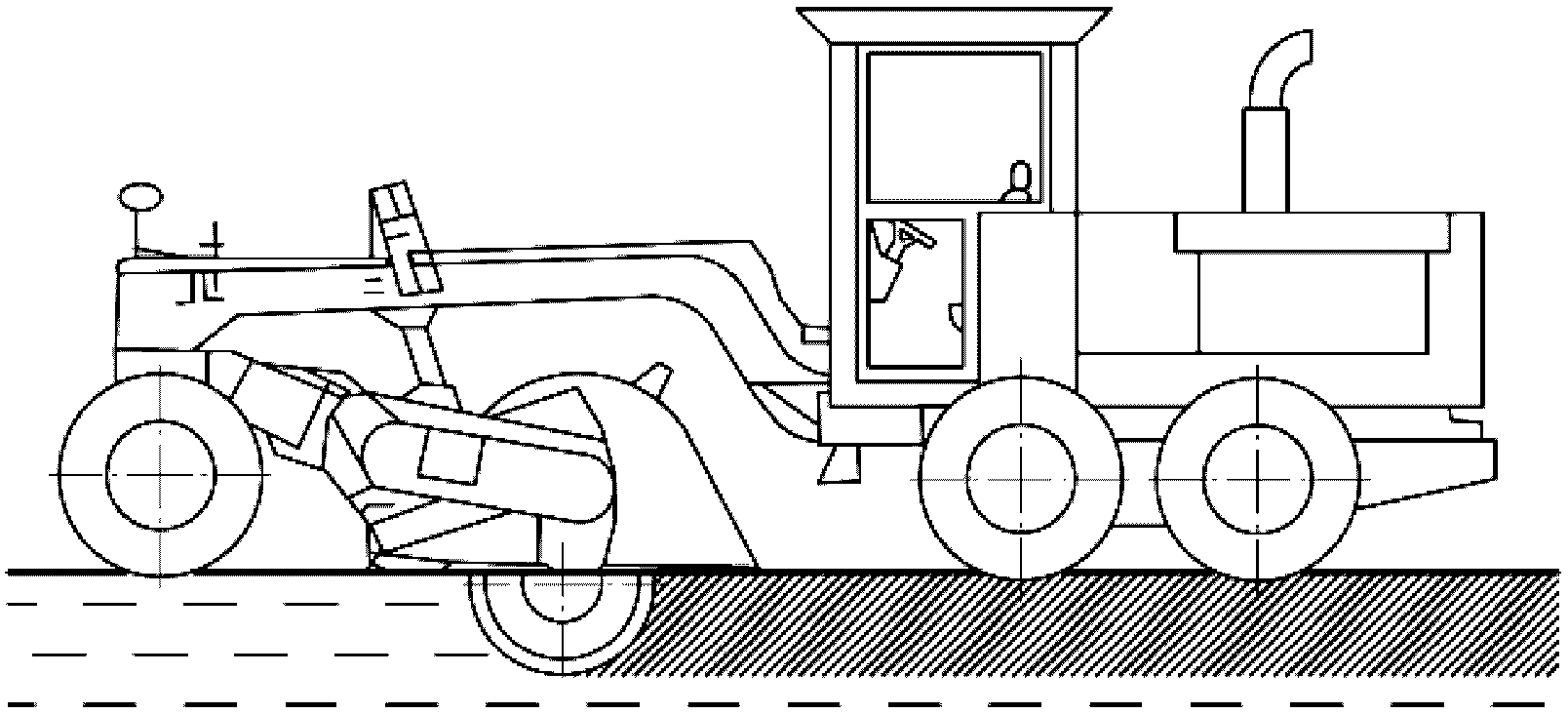

- центральное: смеситель расположен между передней и задней осями [см. рисунки A.1 и A.2 (приложение A)];

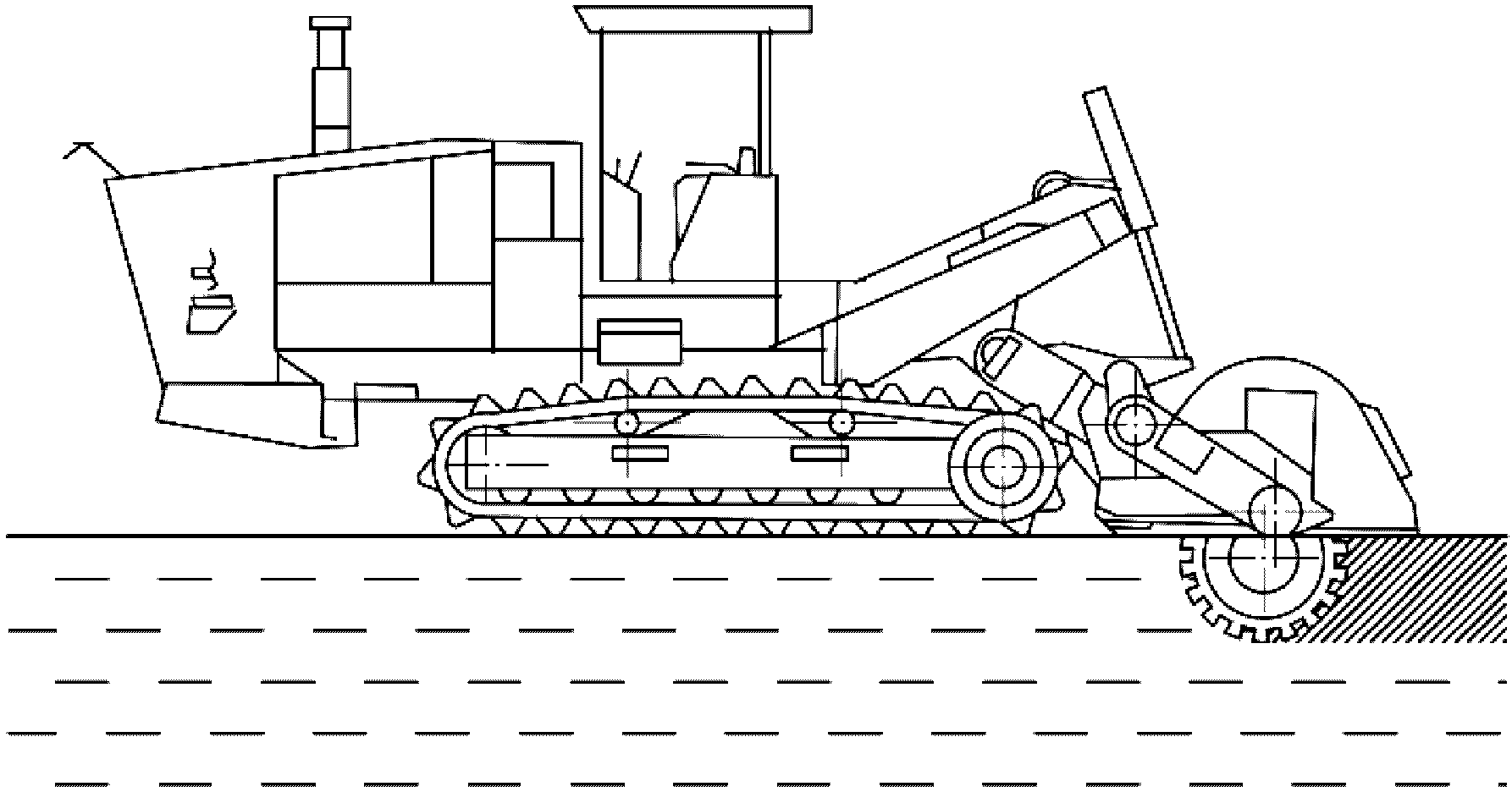

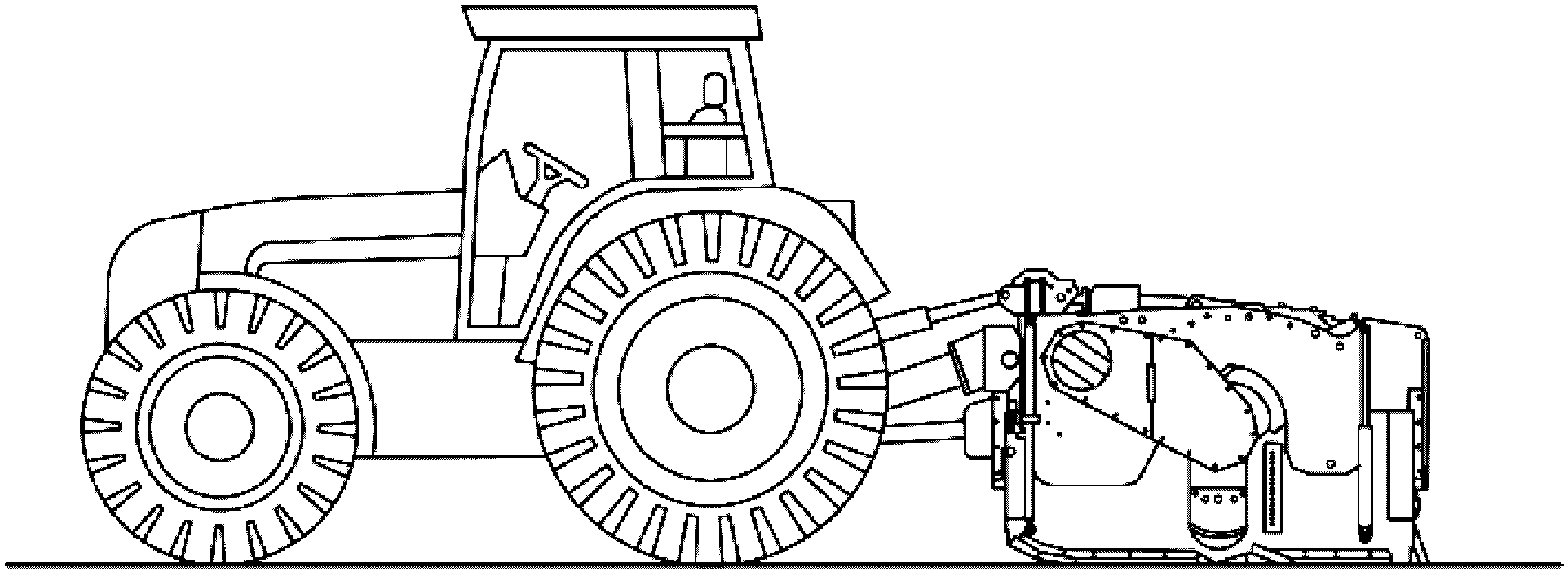

• заднее: смеситель расположен за осями транспортного средства [см. рисунки A.3 - A.6 (приложение A)].

b) Тип и расположение рабочих органов:

• рабочие органы закреплены относительно горизонтальной оси вращающегося барабана [см. рисунки A.1 - A.4 и рисунки A.7 - A.10 (приложение A)];
• рабочие органы закреплены относительно вертикальной оси вращающегося диска [см. рисунок A.5 (приложение A)];

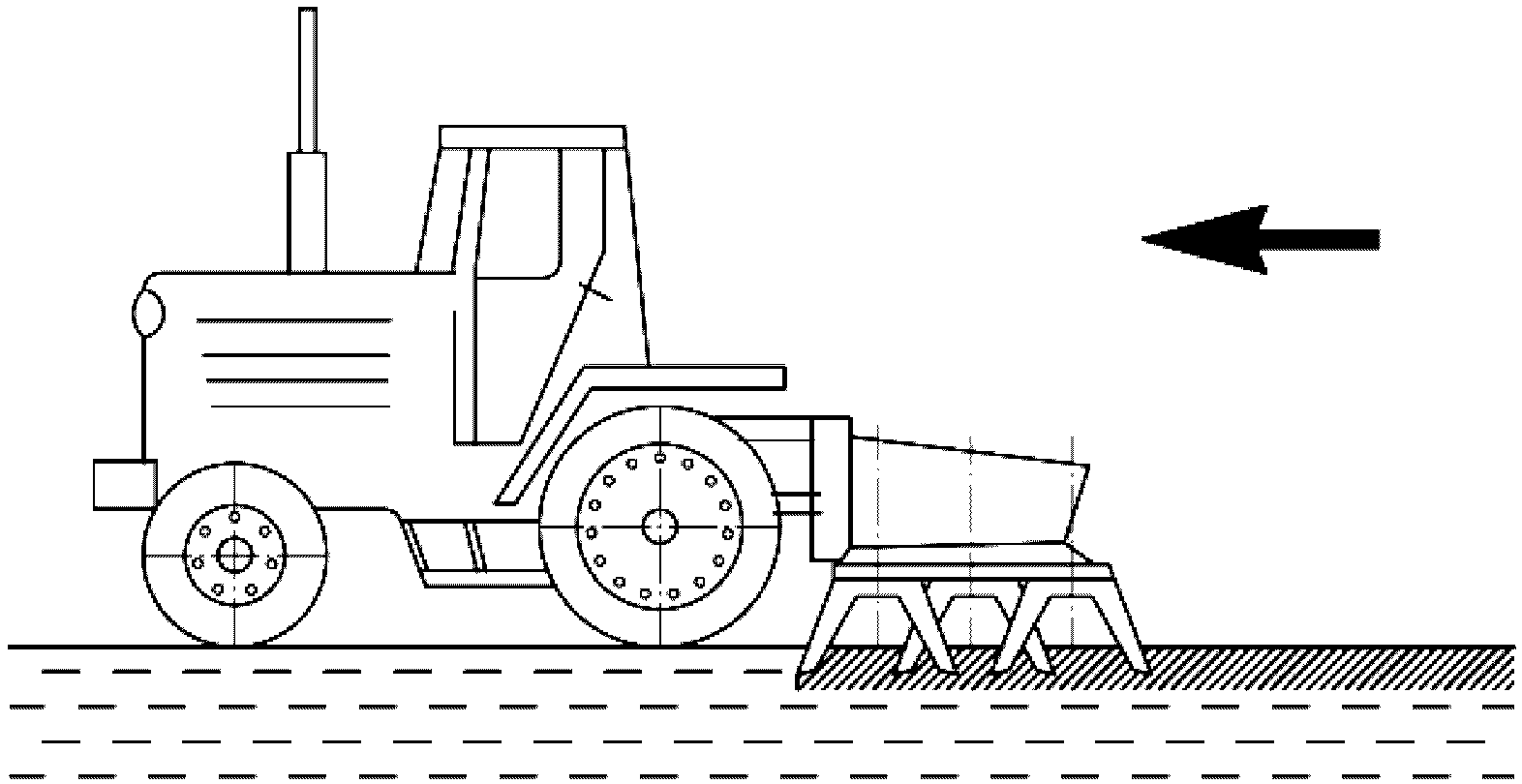

• рабочие органы в форме копающего устройства [см. рисунки A.6 и A.8 (приложение A)].

4.3 Системы привода рабочих органов

Приведение в движение рабочих органов осуществляется с помощью механических или гидравлических систем привода.

5 Коммерческие технические условия

5.1 Общие положения

Габаритные и массовые характеристики, приведенные ниже, не относятся к стабилизаторам грунта на базе автогрейдеров. Для данного типа машин следует применять технические условия, приведенные в ISO 6746-1, ISO 6746-2 и ISO 7134.

5.2 Общие данные

Приводят следующие данные:

a) изготовитель или импортер (если импортируется);

b) модель;

c) установленная мощность (указать стандарт), кВт;

d) габаритные размеры упаковки, мм:

• длина;
• ширина;
• высота:

без кабины,

с кабиной;

e) масса, брутто, кг.

5.3 Размерные характеристики

5.3.1 Габаритные размеры машины в рабочем положении [см. рисунок A.12 (приложение A)].

Приводят следующие размеры, мм:

• длина L;
• ширина W;
• высота:

без кабины E,

с кабиной H.

5.3.2 Клиренс

Указывают клиренс с поднятым рабочим органом [см. рисунок A.13 (приложение A)].

5.3.3 Колесная база

См. рисунок A.12 (приложение A).

Указывают следующие размеры, мм:

• расстояние между осями D;
• расстояние между осью фрезерного барабана и осью переднего колеса, F;
• расстояние между осью фрезерного барабана и осью заднего колеса.

5.3.4 Радиус поворота

Указывают следующие размеры, мм:

• внутренний радиус поворота;
• наружный радиус поворота.

5.3.5 Свесы и боковые выносы

Указывают следующие размеры, мм:

• передний свес;

- задний свес;

• правый боковой вынос;
• левый боковой вынос.

5.3.6 Угловые характеристики

Указывают следующие размеры, град:

• угол складывания в центре сочленения для шарнирно-сочлененного шасси;
• угол качания в центре сочленения шарнирно-сочлененного шасси;
• угол качания для передней оси;
• угол качания для задней оси;
• поперечный уклон/рабочий угол фрезерного барабана (ротора).

5.4 Массы и нагрузки

5.4.1 Эксплуатационная масса

Указывают массу базовой машины с учетом следующих условий:

• машина в рабочем состоянии;
• кабина установлена/не установлена (указать);

- оснащена стандартным оборудованием;

• с водителем массой 75 кг;
• с наполовину заправленными топливным баком и емкостями для присадок;
• с полностью заправленными системами охлаждения, смазки и гидравлической системой.

5.4.2 Нагрузка на ось

Указывают нагрузки, даН:

• нагрузка на переднюю ось;
• нагрузка на заднюю ось.

5.4.3 Другие массы

Указывают массу балласта в килограммах.

5.5 Характеристики двигателя

Указывают следующие характеристики:

• производитель и модель;
• мощность (указывают стандарт), кВт;
• тип системы охлаждения;
• информацию о соответствии нормативам по выбросам вредных веществ (указывают стандарт).

5.6 Характеристики и типы колес/гусениц

a) Для стабилизаторов грунта на колесном ходу указывают:

• размеры передних колес (в соответствии с ISO 3911);
• размеры задних колес (в соответствии с ISO 3911);
• число колес:

передних,

задних;

• число приводных колес:

передних,

задних.

b) Для стабилизаторов грунта на гусеничном ходу указывают:

• число гусениц;
• число опорных катков:

передних,

задних;

• число приводных звездочек:

передних,

задних.

5.7 Характеристики трансмиссии

Указывают следующие характеристики:

• тип трансмиссии:

гидростатическая,

механическая,

гидромеханическая,

электрическая.

5.8 Рабочая и транспортная скорости

Указывают следующие характеристики:

• число передач:
• вперед;
• назад;
• диапазон рабочих скоростей, м/мин;
• максимальная транспортная скорость, км/ч.

5.9 Характеристики рулевого управления

Указывают следующие характеристики:

• управляемые колеса:

передние управляемые колеса,

задние управляемые колеса,

передние и задние управляемые колеса,

все управляемые колеса со скоординированным поворотом,

все управляемые колеса с независимым поворотом;

• ходовая часть, шарнирно подвешенная к раме:

передние управляемые колеса,

задние управляемые колеса,

передние и задние управляемые колеса,

все управляемые колеса со скоординированным поворотом,

все управляемые колеса с независимым поворотом.

5.10 Характеристики смесительных устройств

5.10.1 Стабилизатор грунта с горизонтальной осью смесителя

5.10.1.1 Габаритные размеры

Указывают следующие характеристики:

• общая ширина смесительной камеры Wс, мм [см. рисунок A.12 (приложение A)];
• общий диаметр смесительной камеры, мм;
• ширина режущей кромки фрезерного барабана, мм;
• диаметр фрезерного барабана с учетом установленного инструмента, мм.

5.10.1.2 Типы рабочих органов

Указывают следующие типы рабочих органов:

• пика [см. рисунок A.7 (приложение A)];

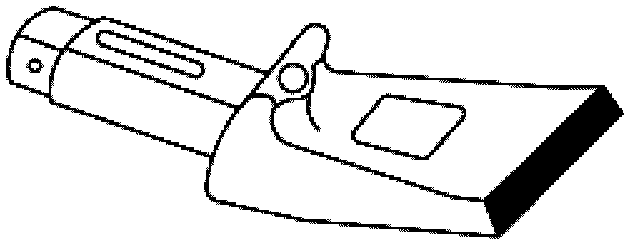

• лопатка [см. рисунок A.8 (приложение A)];
• молоток [см. рисунок A.9 (приложение A)];
• L-образный нож [см. рисунок A.10 (приложение A)];
• другие типы.

5.10.1.3 Расположение рабочих органов на фрезерном барабане

Указывают порядок расположения рабочих органов:

• спиральный;
• линейный;
• ступенчатый.

5.10.1.4 Способы крепления рабочих органов

Указывают следующие способы крепления рабочих органов:

• клиновой;
• болтовой;
• конический;
• в пружинной втулке.

5.10.1.5 Держатель рабочих органов

Указывают следующие характеристики:

• тип держателя:

для одного рабочего органа (одинарный),

для нескольких рабочих органов (групповой);

• способ крепления держателя:

на сварке,

болтовой.

5.10.1.6 Привод фрезерного барабана, направление и скорость вращения

Указывают следующие характеристики:

• тип привода фрезерного барабана:

механический,

гидравлический;

• направление вращения:

обратное, относительно направления движения,

попутное, относительно направления движения,

в обоих направлениях;

• число скоростей привода фрезерного барабана:
• максимальное/минимальное число оборотов фрезерного барабана, об/мин;
• максимальная/минимальная окружная скорость на конце рабочего органа, м/мин.

5.10.1.7 Фрезерный барабан со смещением

Указывают следующие характеристики:

• общее смещение, мм;
• смещение влево из нейтральной позиции, мм;
• смещение вправо из нейтральной позиции, мм.

5.10.1.8 Глубина перемешивания грунта

Указывают следующие характеристики:

• максимальная глубина перемешивания грунта, мм,
• ограничение глубины перемешивания в зависимости от плотности грунта, мм.

5.10.1.9 Уклон

Указывают следующую характеристику:

• режущая способность, град.

5.10.2 Стабилизатор грунта с вертикальной осью фрезерного барабана

Указывают следующую характеристику:

• общая ширина, мм.

5.10.2.1 Глубина перемешивания грунта

Указывают следующую характеристику:

• максимальная глубина перемешивания грунта, мм.

5.10.2.2 Фрезерные барабаны

Указывают следующие характеристики:

• число фрезерных барабанов;
• диаметр фрезерного барабана, измеренный по концам зубьев рабочего инструмента, мм;
• число скоростей привода фрезерного барабана;
• число оборотов фрезерного барабана, об/мин;
• тип привода:

механический,

гидравлический.

5.10.2.3 Режущие элементы

Указывают следующие характеристики:

• число режущих элементов на каждом фрезерном барабане;
• тип режущего элемента:

прямой;

наклонный,

угловой.

5.10.2.4 Копающее устройство

Указывают следующие характеристики:

- рабочая глубина, мм;

- рабочая ширина, мм;

- масса устройства, кг;

- число лопаток;

- способ крепления лопаток;

- потребляемая мощность, кВт.

5.11 Рабочее оборудование

5.11.1 Система внесения добавок

5.11.1.1 Общие данные для системы внесения добавок

Указывают следующую характеристику:

- способ внесения добавок:

с помощью бортового насоса,

с помощью внешнего насоса,

другие способы (гравитационный, под давлением и т.д.).

5.11.1.2 Место внесения жидких вяжущих добавок

Указывают место, куда вносят добавки:

- внутрь смесительной камеры;

- снаружи смесительной камеры.

5.11.1.3 Способы управления подачей

Указывают следующее:

- автоматическое управление скоростью движения машины с помощью системы сервопривода (для прямого и обратного направлений);

- автоматическое включение/выключение управления скоростью движения машины;

- ручное управление с помощью запорной арматуры или подачи насоса.

5.11.1.4 Контролируемые параметры

Указывают следующие характеристики:

- максимальная/минимальная подача, л/мин;

- максимальное/минимальное давление, МПа;

- максимальная/минимальная рабочая температура, °C.

5.11.1.5 Параметры насоса

Указывают следующие характеристики:

- тип;

• максимальная/минимальная подача, л/мин;
• расположение на машине;
• тип привода.

5.11.1.6 Способы загрузки добавок

Указывают способ загрузки:

• из бортовой емкости;
• из внешней емкости;
• объем загрузочной емкости, м3.

5.11.1.7 Характеристики используемых добавок

• тип добавки;
• максимальная/минимальная вязкость, сСт;
• температурный режим, °C.

5.11.1.8 Управление подачей добавок при останове машины

Указывают следующее:

• ручное управление;
• автоматическое управление.

5.11.1.9 Функциональные характеристики подачи

Указывают следующие характеристики:

• подача по рампе (ширина рампы), мм:

диапазон регулировки по ширине (без регулировки), мм,

регулируемая ширина сектора (длина каждого сектора), мм;

• подача с помощью форсунок (количество):

расстояние между форсунками, мм,

подача, л/мин.

5.11.2 Система измерения рабочей глубины перемешивания

Указывают следующие характеристики:

• метод измерения (ультразвуковой, механический и т.д.);
• базовый уровень (поверхность грунта, элемент машины, лазер и т.д.);
• расположение устройства, указывающего рабочую глубину перемешивания:

внутри кабины,

снаружи кабины;

• записывающее устройство;
• тип управления:

ручной,

автоматический.

5.11.3 Заслонки смесительной камеры

Указывают следующие характеристики:

• расположение заслонок смесительной камеры (переднее, заднее, переднее и заднее);
• тип заслонок:

жесткие,

эластичные;

• управление заслонками:

ручное,

механическое,

гидравлическое;

• размерные характеристики:

ширина в открытом положении:

спереди, мм, и/или,

сзади, мм;

• максимальная высота в открытом положении относительно поверхности грунта, мм [см. рисунок A.11 (приложение A)].

5.11.4 Система управления нагрузкой на рабочие органы

Указывают следующие характеристики:

a) способы снижения нагрузки:

• бесступенчатое снижение скорости движения,
• автоматическое регулирование и изменение скорости вращения фрезерного барабана,
• подъем рабочих органов автоматически или вручную;

b) защита системы привода фрезерного барабана от ударных нагрузок посредством установки:

• сменного срезаемого штифта,
• устройства ограничения крутящего момента,
• гидростатической системы обнаружения и защиты от перегрузок.

5.11.5 Система помощи оператору

Указывают следующие характеристики:

• тип системы;
• информация на приборной панели.

Приложение A (обязательное)

ТИПЫ И ГАБАРИТНЫЕ РАЗМЕРЫ СТАБИЛИЗАТОРОВ ГРУНТА, РАБОЧИЕ ОРГАНЫ

Рисунок A.1 — Стабилизатор грунта с центральным расположением фрезерного барабана с горизонтальной осью вращения

Рисунок A.2 — Стабилизатор грунта на базе автогрейдера с центральным расположением фрезерного барабана с горизонтальной осью вращения

Рисунок A.3 — Стабилизатор грунта с задним расположением фрезерного барабана с горизонтальной осью вращения

Рисунок A.4 — Гусеничный стабилизатор грунта с задним расположением фрезерного барабана с горизонтальной осью вращения

Рисунок A.5 — Стабилизатор грунта с задним расположением фрезерного барабана с вертикальной осью вращения

Рисунок A.6 — Копающее устройства заднего расположения

Рисунок A.7 — Рабочий орган типа «пика»

Рисунок A.8 — Рабочий орган типа «лопатка»

Рисунок A.9 — Рабочий орган типа «молоток»

3 — задняя заслонка

Рисунок A.11 — Максимальная высота в открытом положении

L — габаритная длина; W — габаритная ширина; H — габаритная высота; E — высота без кабины; D — расстояние между осями;

осью; Wс — габаритная ширина смесительной камеры

Рисунок A.12 — Габаритные размеры стабилизатора грунта

C — дорожный просвет

стабилизатора грунта

Приложение ДА

Таблица ДА.1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего межгосударственного стандарта
ISO 3911	-	<*>
ISO 6746-1	MOD	ГОСТ 28633-90 (ИСО 6746-1-83) «Машины землеройные. Определения и условные обозначения размерных характеристик. Часть 1. Базовая машина»
ISO 6746-2	MOD	ГОСТ 28632-90 (ИСО 6746-2-87) «Машины землеройные. Определения и условные обозначения размерных характеристик. Часть 2. Рабочее оборудование»
ISO 7134	MOD	ГОСТ 27535-87 (ИСО 7134-85) «Машины землеройные. Автогрейдеры. Термины, определения и техническая характеристика для коммерческой документации»
<*> Соответствующий межгосударственный стандарт отсутствует. Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - MOD — модифицированные стандарты.

[1]	NF P 98-712	Road construction and maintenance equipment — Soil stabilization or retread process: Binder spreader plants and pulvi-mixers — Terminology (Гудронаторы и смесители грунта для выполнения дорожных строительных и восстановительных работ. Терминология)
[2]	EN 500-3:2006+A1:2009	Mobile road construction machinery — Safety — Part 3: Specific requirements for soil stabilization machines (Машины мобильные для дорожного строительства. Безопасность. Часть 3. Частные требования к машинам для укрепления грунта)

УДК 621.869.4-788:629.614.006:354	МКС 01.040.91 93.080.10	IDT
Ключевые слова: оборудование для строительства и содержания дорог, стабилизаторы грунта, терминология и торговые спецификации

---
