ГОСТ ISO 15643-2016. Межгосударственный стандарт. Оборудование для строительства и технического обслуживания дорог. Разбрасыватели/распылители нижнего битуминизированного слоя дорожного покрытия. Терминология и эксплуатационные характеристики

(введен в действие Приказом Росстандарта от 16.09.2016 № 1140-ст)

Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 16 сентября 2016 г. № 1140-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОБОРУДОВАНИЕ ДЛЯ СТРОИТЕЛЬСТВА И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ДОРОГ

РАЗБРАСЫВАТЕЛИ/РАСПЫЛИТЕЛИ НИЖНЕГО БИТУМИНИЗИРОВАННОГО СЛОЯ ДОРОЖНОГО ПОКРЫТИЯ

ТЕРМИНОЛОГИЯ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Road construction and maintenance equipment. Bituminous binder spreaders/sprayers. Terminology and commercial specifications

(ISO 15643:2002, IDT)

ГОСТ ISO 15643-2016

МКС 93.080.10

Дата введения 1 марта 2017 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «ИЦ „ЦНИП СДМ“ (ООО „ИЦ „ЦНИП СДМ“) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4»

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 267 «Строительно-дорожные машины и оборудование»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 февраля 2016 г. № 85-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Молдова	MD	Молдова-Стандарт
Таджикистан	TJ	Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 16 сентября 2016 г. № 1140-ст межгосударственный стандарт ГОСТ ISO 15643-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.

5 Настоящий стандарт идентичен международному стандарту ISO 15643:2002, ISO 15643:2002/Amd. 1:2012 Road construction and maintenance equipment — Bituminous binder spreaders/sprayers — Terminology and commercial specifications (Оборудование для строительства и технического обслуживания дорог. Разбрасыватели/распылители нижнего битуминизированного слоя дорожного покрытия. Терминология и эксплуатационные характеристики) с изменением 1.

Перевод с английского языка (en).

Степень соответствия — идентичная (IDT)

6 Разработанный стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности машин и оборудования»

7 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты» (по состоянию на 1 января текущего года), а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт устанавливает терминологию для распределителей связующего вещества (гудронаторов), используемых в дорожном строительстве и асфальтоукладочных работах. Данная терминология применима как к машинам и их компонентам, так и к принципам управления и параметрам регулирования.

Настоящий стандарт также устанавливает параметры, необходимые для описания в коммерческой документации технических характеристик как машины и ее компонентов, так и транспортных средств и смесительных устройств.

2. Термины и определения

В настоящем стандарте используются следующие термины с соответствующими определениями:

2.1 гудронатор (bituminous binder spreader): Машина, используемая для нанесения тонкой пленки связующего (битума) на дорожное покрытие с заданной нормой расхода.

Примечание - Отдельные типы гудронаторов могут подразделяться по типам управления, конфигурации компонентов, типу связующего, типу распределения.

2.2 распределительный насос (displacement pump spreader): Узел, перекачивающий связующее вещество из резервуара в распределитель.

2.3 гудронатор постоянного давления (constant pressure spreader): Машина, в которой перемещение связующего вещества из резервуара в распределитель обеспечивается за счет избыточного давления.

Примечание - Давление может создаваться за счет нагнетания сжатого воздуха или с помощью насоса и регулирующего клапана, поддерживающего постоянное давление в подающем устройстве распределителя.

2.4 автогудронатор (fixed assembly spreader): Гудронатор, резервуар и приспособления смонтированы и используются постоянно на одном транспортном средстве.

2.5 навесной гудронатор (removable assembly spreader): Гудронатор, резервуар и приспособления могут навешиваться на различные шасси или транспортные средства.

2.6 гудронатор с теплоизолированным резервуаром (heat-insulated spreader): Машина, резервуар которой оборудован термической изоляцией для уменьшения потерь тепла.

2.7 гудронатор прямого нагрева (directly heated spreader): Машина, в которой нагрев осуществляется циркулирующими нагретыми газами или с помощью электрического нагревателя, контактирующего со связующим веществом.

2.8 гудронатор непрямого нагрева (indirectly heated spreader): Машина, в которой нагрев осуществляется за счет циркулирующей нагретой жидкости, подаваемой от источника энергии снаружи или внутри распределителя.

2.9 гудронатор для нанесения горячего связующего (hot binder spreader): Машина, позволяющая наносить связующее вещество (битум) при температуре свыше 80 °C.

2.10 гудронатор для нанесения холодного связующего (cold binder spreader): Машина, позволяющая наносить связующее вещество при температуре ниже 80 °C.

2.11 гудронатор для связующего высокой вязкости (high-viscosity-binder spreader): Машина, позволяющая использовать связующее вещество с вязкостью более 300 сСт при температуре, соответствующей времени нанесения.

2.12 гудронатор высокого давления (high-binder-pressure spreader): Машина, в которой связующее вещество подается в распределитель под давлением более 0,2 МПа.

2.13 гудронатор среднего давления (medium-binder-pressure spreader): Машина, в которой связующее вещество подается в распределитель под давлением от 0,02 до 0,2 МПа.

2.14 гудронатор низкого давления (low-binder-pressure spreader): Машина, в которой связующее вещество подается в распределитель под давлением менее 0,02 МПа.

2.15 объем цистерны (tank volume): Внутренний объем резервуара для связующего.

Примечание - Измеряется в кубических метрах.

2.16 номинальная емкость (rated capacity): Объем связующего, который может быть использован.

Примечание - Измеряется в кубических метрах.

2.17 номинальная загрузка резервуара (nominal loading of tank): Загрузка резервуара связующим с наибольшей плотностью.

Примечание - Измеряется в килограммах.

2.18 ширина распределительного бруса (spray bar width): Расстояние между крайними соплами распределительного бруса.

Примечание - Измеряется в метрах.

2.19 максимальная мощность насосной установки (maximum output of pumping unit): Максимальная подача связующего с вязкостью 100 сСт.

Примечание - Измеряется в кубических метрах в час.

2.20 номинальный расход (nominal application rate): Расход связующего при максимальной подаче насосной установки и при перемещении машины со скоростью 4 км/ч при плотности связующего 1 г/см3 и вязкости 100 сСт при максимальной ширине рабочей зоны.

Примечание - Измеряется в килограммах на квадратный метр.

2.21 полезная масса связующего материала (binder carrying capacity): Разница между полной и снаряженной массой распределителя.

2.22 рабочая высота распределения связующего (spreading height): Высота, измеренная между усредненной плоскостью покрытия и отверстиями сопел.

Примечание 1 — Измеряется в метрах.

Примечание 2 — См. h2 на рисунке 7.

3. Описание составных частей гудронатора

3.1. транспортное средство (transport vehicle): Транспортное средство, такое как грузовой автомобиль, прицеп или полуприцеп, на котором размещены все узлы распределителя и предназначенное для работы как в технологическом, так и транспортном режиме.

3.2. цистерна (tank): Емкость, используемая для хранения связующих материалов во время работы и транспортирования. Может оборудоваться теплоизоляцией и устройствами для нагрева связующего.

3.3. устройство для перекачивания связующего (binder transfer device): Устройство, предназначенное для перекачивания связующего в определенном количестве из цистерны в рабочую зону для укладки.

3.4. распределительный брус (spray bar): Устройство, равномерно распределяющее связующее поперек дорожного покрытия.

3.5. пульт управления (control station): Устройство управления, выполняющее функции по контролю, регулировке, измерениям и автоматическому управлению распределительным оборудованием, может быть двух типов:

a) ручное: оператором вручную задаются все рабочие параметры, необходимые для дозирования расхода связующего;

b) автоматическое: дозирование обеспечивается автоматически с помощью заранее заданных рабочих параметров.

4. Коммерческая документация

4.1. Перечень составных частей гудронатора

Должны быть указаны составные части гудронатора, а также его габаритные размеры (см. рисунок 1).

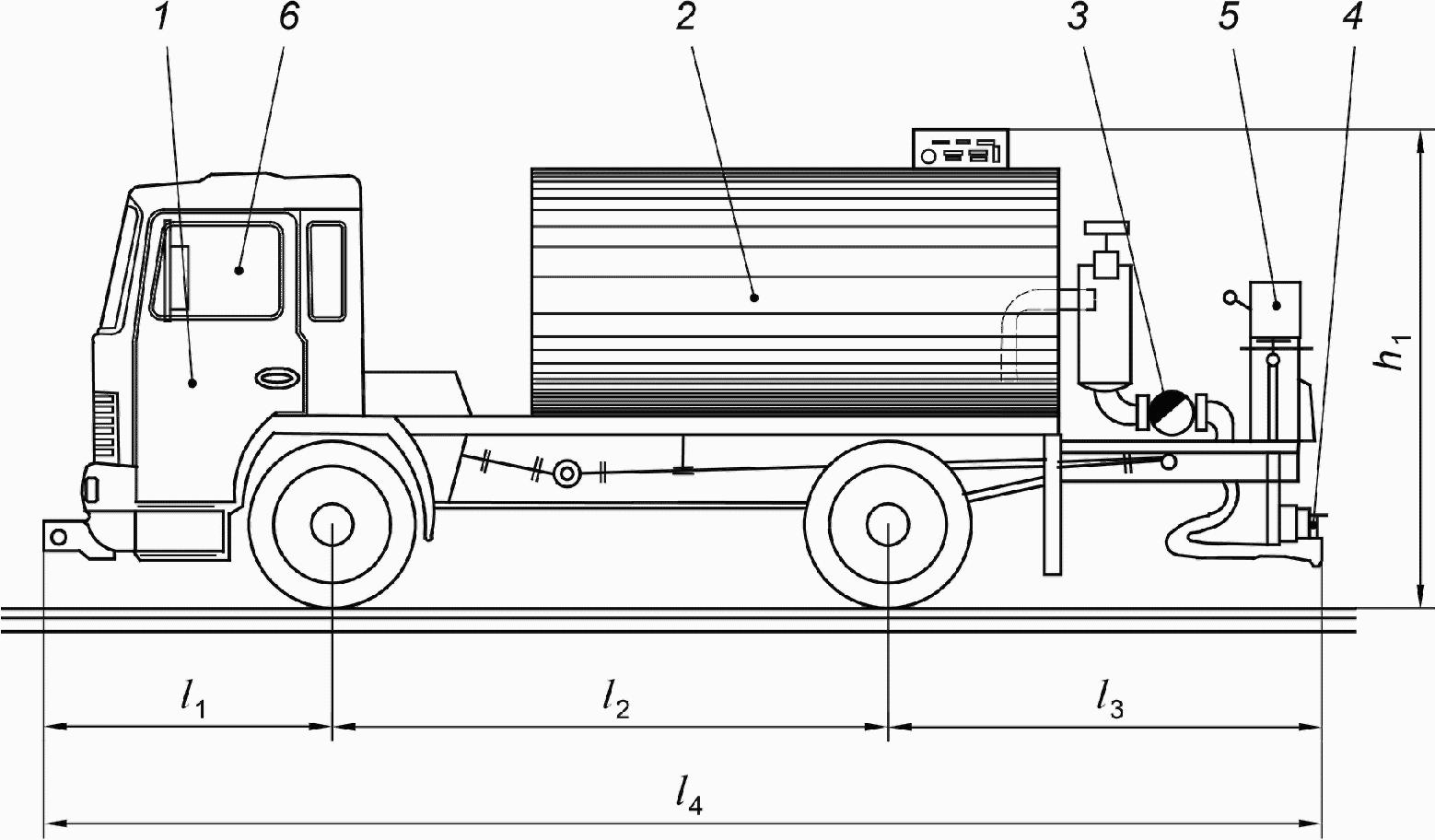

1 — транспортное средство; 2 — цистерна; 3 — устройство для перекачивания связующего; 4 — распределительный брус; 5, 6 — измерительные приборы, размещенные в кабине водителя или на задней части платформы транспортного средства

Рисунок 1 — Общий вид гудронатора

4.2. Характеристики транспортного средства

В документации должны быть приведены следующие данные:

• полная масса, кг;
• снаряженная масса, кг;
• полезная масса связующего материала, кг;
• минимальная технологическая скорость нанесения, км/ч;
• габаритные размеры:
• длина l4, мм;
• ширина, мм;
• высота h1, мм;
• передний свес l1, мм;
• колесная база l2, мм;
• задний свес l3, мм;
• внешний радиус поворота, м;
• внутренний радиус поворота, м;
• максимальная нагрузка на ось, кг;
• номинальная мощность двигателя, кВт;
• максимальная транспортная скорость, км/ч.

4.3. Цистерна. Варианты исполнения и характеристики

4.3.1 Основные характеристики

В документации должны быть приведены следующие данные:

• объем цистерны, м3;
• номинальная вместимость, м3;
• рабочее давление, МПа.

4.3.2 Исполнение цистерны для связующего

В документации должны быть перечислены следующие составные части цистерны для связующего:

• тип цистерны и ее геометрическая форма:
• круглая (позиция 1, рисунок 2),
• эллиптическая (позиция 2, рисунок 2),
• призматическая с закругленными углами (позиция 3, рисунок 2);
• разделительные перегородки (волнорезы) (позиция 4, рисунок 2);
• смотровое отверстие (позиция 5, рисунок 2);
• отверстие для очистки (позиция 6, рисунок 2);
• индикатор уровня (позиция 7, рисунок 2);
• теплоизоляция: тип и толщина (позиция 8, рисунок 2);
• система доступа:
• платформа (позиция 10, рисунок 2);
• лестница для доступа к смотровым отверстиям (позиция 11, рисунок 2);
• ограждения (перила) (позиция 12, рисунок 2);
• нагревательное устройство (позиция 13, рисунок 2);
• прямого нагрева:
• открытым пламенем (позиция 1, рисунок 3),
• электрическим нагревателем (позиция 2, рисунок 3),
• непрямого нагрева горячим маслом (позиция 2, рисунок 3).

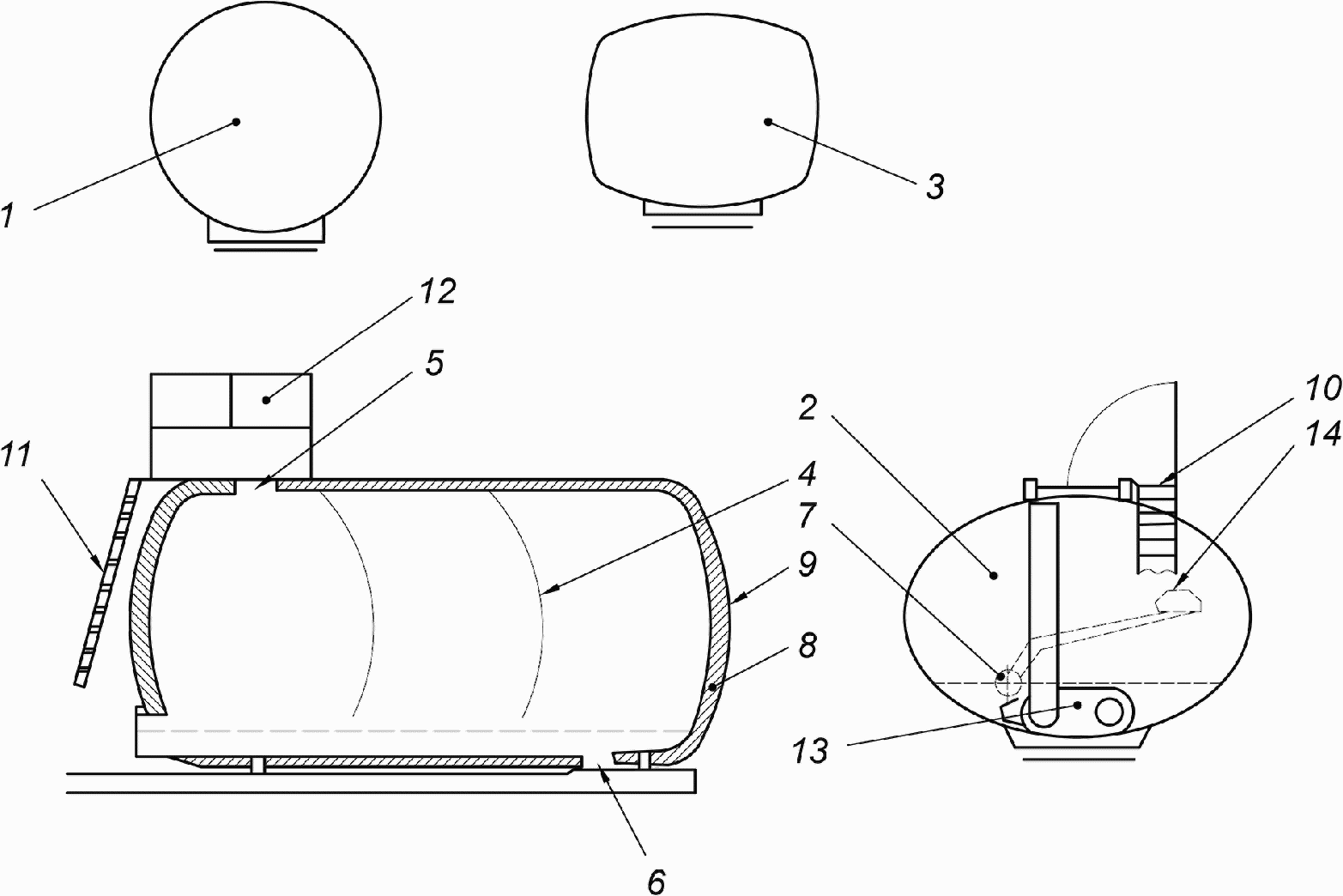

1 — круглая цистерна; 2 — эллиптическая цистерна; 3 — призматическая цистерна с закругленными углами; 4 — разделительные перегородки (волнорезы); 5 — смотровое отверстие; 6 — отверстия для очистки; 7 — индикатор уровня; 8 — толщина теплоизоляции; 9 — теплоизоляция; 10 — платформа для обслуживания; 11 — лестница для доступа к смотровым отверстиям; 12 — ограждения (перила); 13 — нагревательное устройство; 14 — датчик минимального/максимального уровня связующего вещества

Рисунок 2 — Варианты исполнения цистерны гудронатора

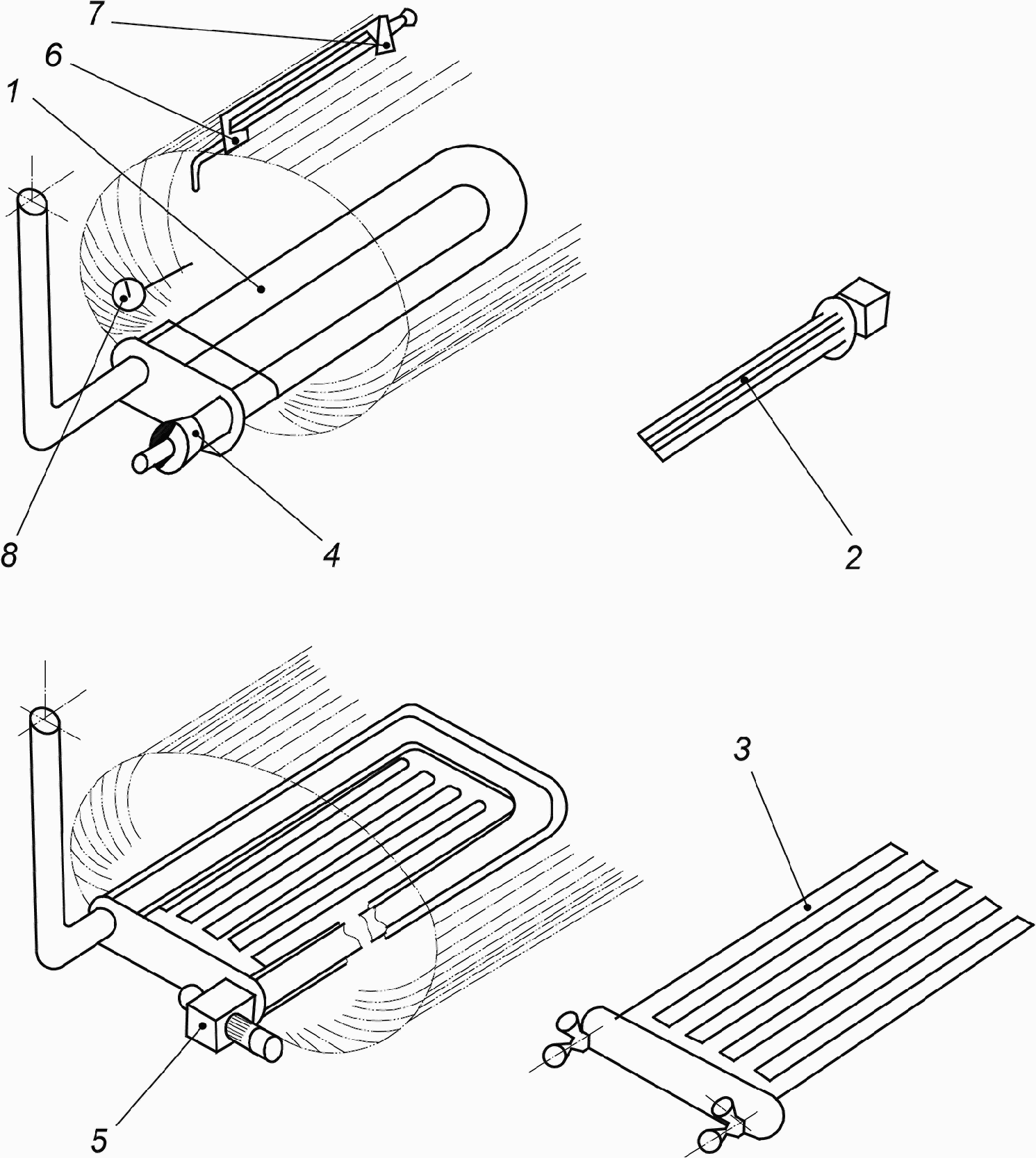

1 — прямой нагрев открытым пламенем; 2 — электрический нагреватель прямого нагрева; 3 — узел непрямого нагрева горячим маслом; 4 — ручная регулировка узла нагрева горячим маслом; 5 — автоматическая регулировка узла нагрева горячим маслом; 6 — вентиляционное устройство; 7 — предохранительный клапан; 8 — термостат

Рисунок 3 — Установка нагревательных элементов в цистерне гудронатора

4.4. Горелка

В документации должны быть перечислены следующие позиции:

• ручной регулятор управления горелкой (позиция 4, рисунок 3);
• автоматический регулятор управления горелкой (позиция 5, рисунок 3);
• датчик минимального/максимального уровня связующего (позиция 14, рисунок 2);
• вентиляционное устройство (позиция 6, рисунок 3);
• предохранительный клапан (позиция 7, рисунок 3);
• термометр;
• термостат (позиция 8, рисунок 3).

4.5. Узел для перекачивания связующего: качающее устройство и его характеристики

В документации должны быть перечислены следующие позиции и их характеристики:

• битумный насос (позиция 1, рисунок 4):
• скорость вращения, мин-1,
• производительность, дм3/мин;
• тип обогрева насоса;
• фильтр (позиция 2, рисунок 4);
• тип привода насоса:
• механический (позиция 3, рисунок 4),
• гидростатический (альтернативно);
• коробка отбора мощности от двигателя;
• раздаточная коробка (коробка отбора мощности от КПП);
• вспомогательный двигатель (позиция 2, рисунок 5);
• компрессор (позиция 3, рисунок 5).

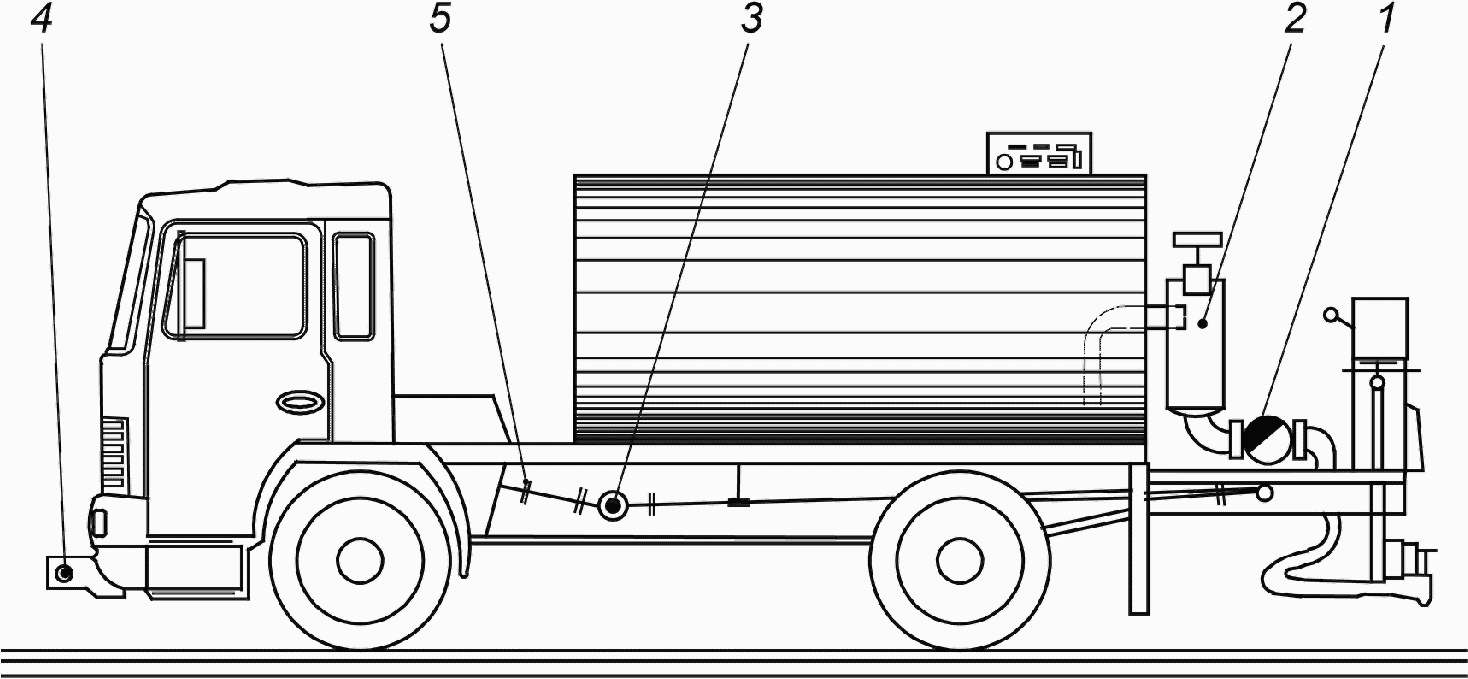

1 — битумный насос; 2 — битумный фильтр; 3 — привод битумного насоса; 4 — коробка отбора мощности от двигателя базового автомобиля; 5 — коробка отбора мощности от коробки передач базового автомобиля

Рисунок 4 — Гудронатор с битумным насосом

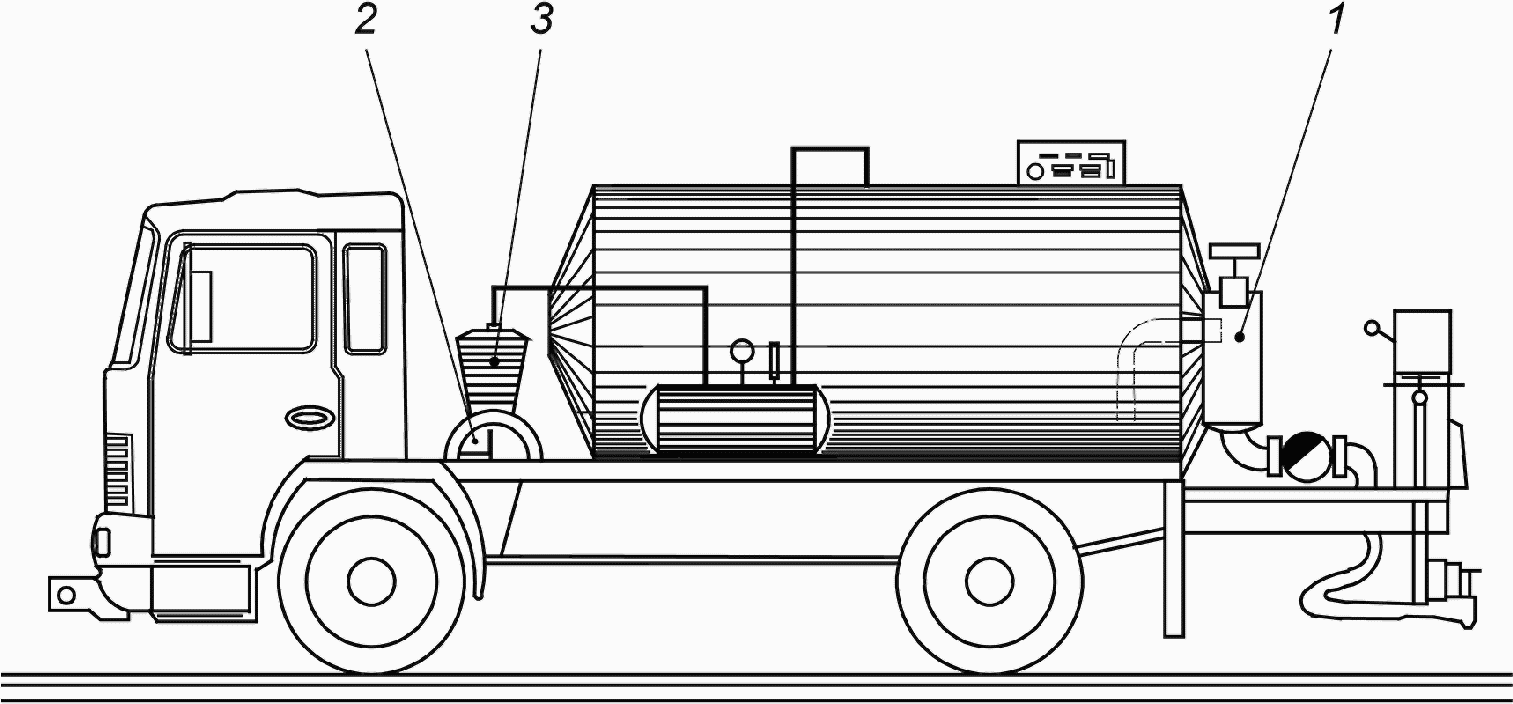

1 — битумный фильтр; 2 — дополнительный двигатель привода компрессора; 3 — компрессор

Рисунок 5 — Гудронатор постоянного давления с компрессором

4.6. Распределительный брус. Варианты исполнения и характеристики

В документации должны быть перечислены следующие позиции и их характеристики:

• тип привода подъема распределительного бруса:
• механический,
• пневматический,
• гидравлический;
• рабочая высота распределительного бруса (рисунок 7) h2, мм;
• высота распределительного бруса в транспортном положении, мм;
• минимальная ширина распределительного бруса в транспортном положении b1, мм;
• максимальная ширина распределительного бруса в рабочем положении b2, мм;
• ширина распределительного бруса (рисунок 7) b3, мм;
• наличие или отсутствие системы автоматической регулировки высоты распределительного бруса во время работы;
• рабочее давление в распределительном брусе, МПа;
• тип нагрева распределительного бруса:
• за счет циркуляции нагретого связующего,
• горячим маслом,
• электрическим нагревателем;
• ширина распределения:
• частичная ширина (рисунок 7) b4, мм,
• усредненная ширина (рисунок 7) b5, мм,
• полная ширина (рисунок 7) b6, мм;
• сопла (позиция 4, рисунок 7):
• количество сопел,
• регулировка сопел,
• отдельный диффузор,
• объединенный диффузор для двух или более сопел,
• механический,
• пневматический,
• гидравлический,
• расстояние между соплами (рисунок 7),
• форма распыла струи: конусообразная или плоская (позиция 4, рисунок 7);
• регулировка распыла крайнего сопла (позиция 4, рисунок 7);
• расположение сопел:
• внутри распределительного бруса,
• снаружи распределительного бруса;
• расположение сопел (рисунок 7) \alpha , 1°.

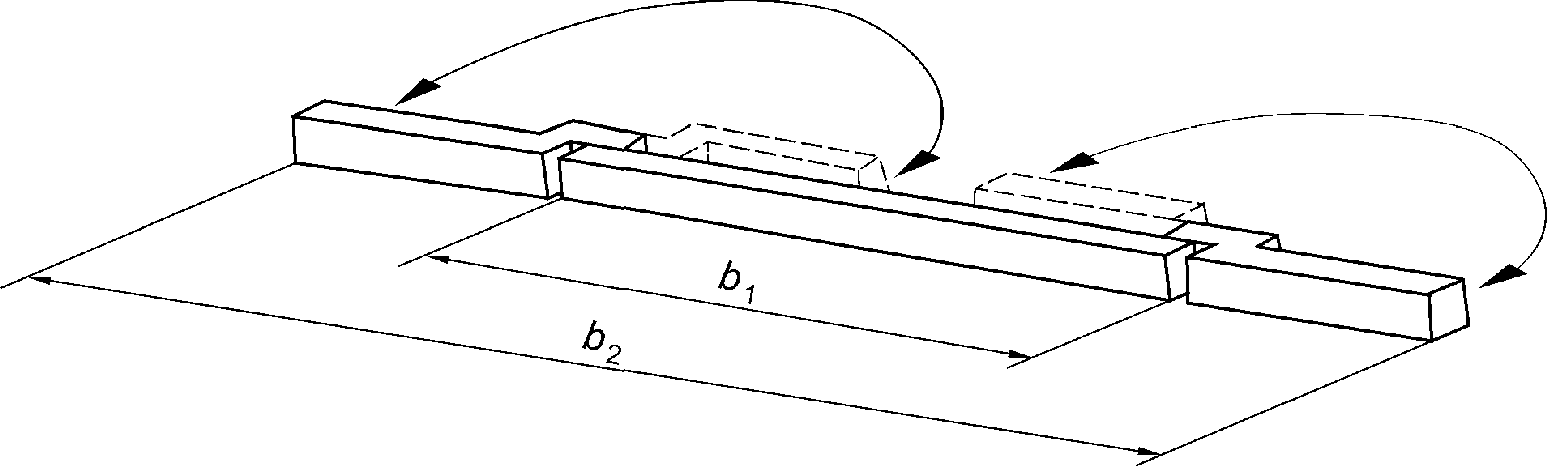

a) Распределительный брус с центральным блоком и двумя складными расширителями

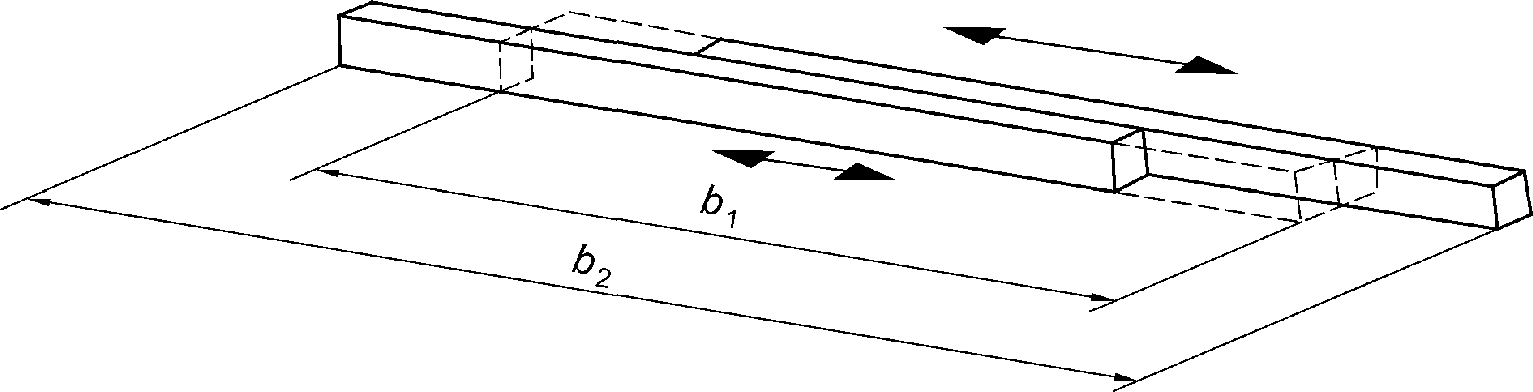

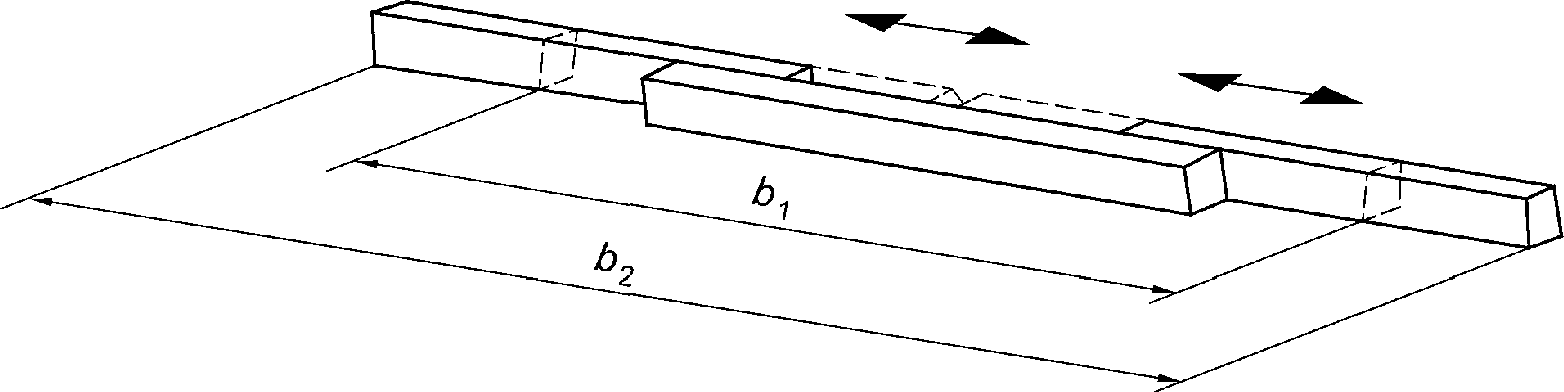

b) Распределительный брус с центральным блоком и двумя раздвижными расширителями

c) Распределительный брус из двух раздвижных расширителей

b1 — минимальная ширина распределительного бруса в транспортном положении; b2 — максимальная ширина распределительного бруса в рабочем положении

Рисунок 6 — Различные типы конструкции распределительного бруса

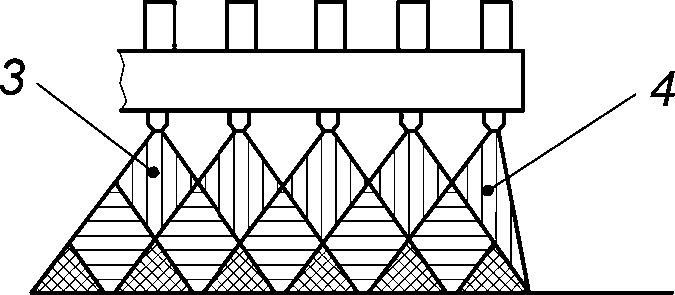

a) Распределительный брус с центральным блоком и двумя расширителями

b) Раздвижной распределительный брус с регулируемыми соплами

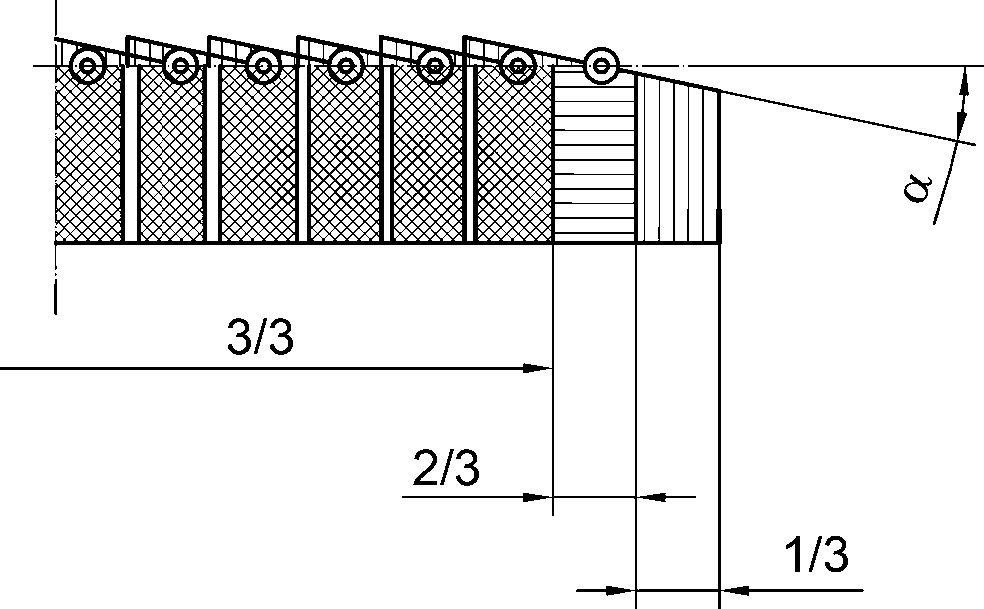

c) Распределительный брус с шириной нанесения тремя (3/3), двумя (2/3) и одним (1/3) соплами

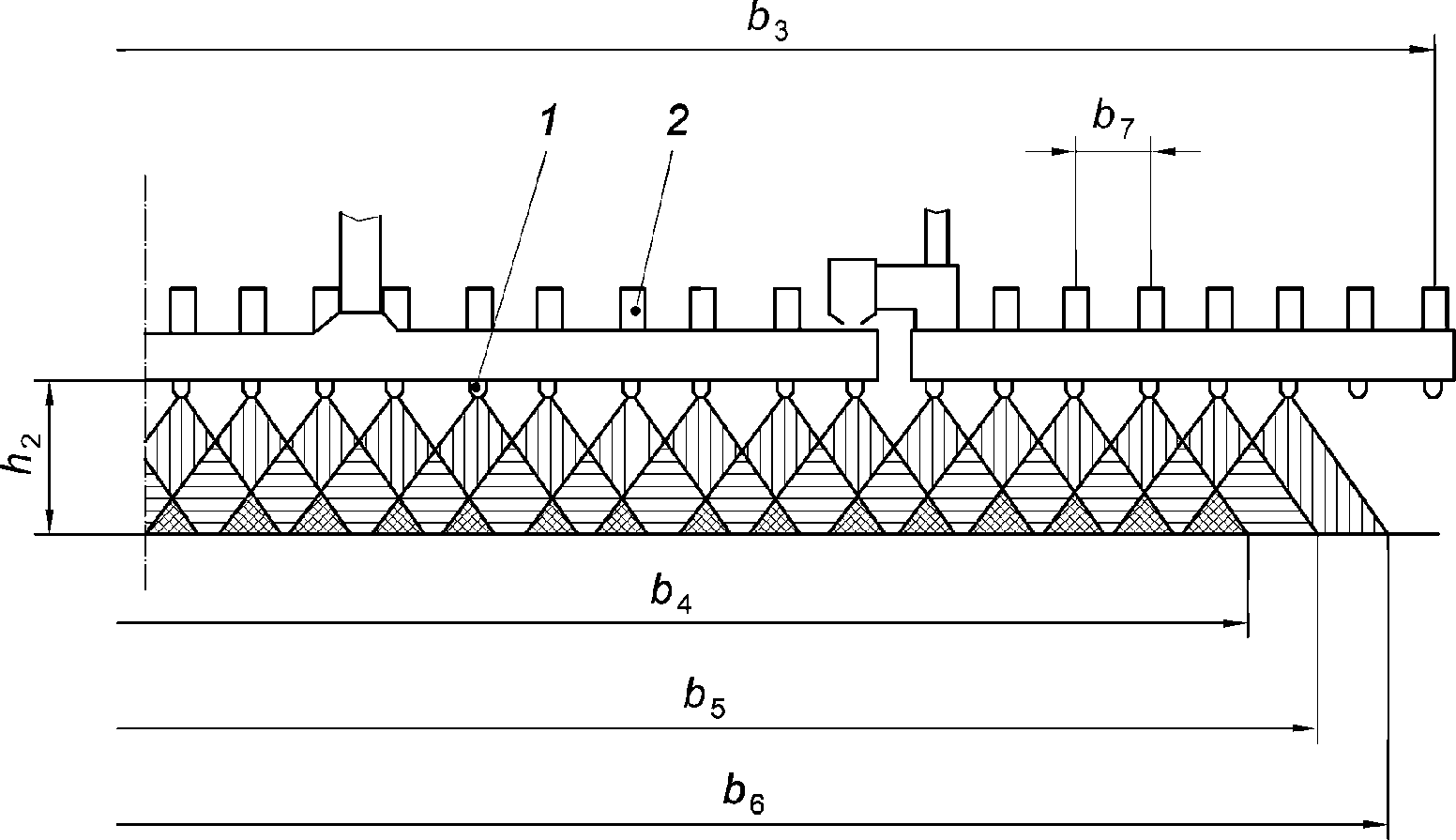

b3 — ширина распределительного бруса; b4 — частичная ширина распределения; b5 — усредненная ширина распределения; b6 — полная ширина распределения; b7 — расстояние между соплами; h2 — рабочая высота распределения связующего; \alpha — угол поворота сопла, вид сверху; 1 — распылитель сопла; 2 — отдельное сопло; 3 — плоская форма струи распыла; 4 — крайнее регулируемое сопло

Рисунок 7 — Расстояние между соплами и форма струи распыла связующего

4.7 Характеристики пульта управления

4.7.1 Оборудование для позиционирования, управления и регулировок

В документации должны указываться следующие регулировки:

• рабочая высота распределения;
• открытие сопел:
• общее управление,
• индивидуальное управление;
• способ раздвижения распределительного бруса;
• ширина распределения.

4.7.2 Оборудование для измерений и автоматического контроля

В документации должно указываться следующее оборудование:

• указатель скорости подачи насоса;
• указатель скорости движения транспортного средства;
• манометр для измерения давления в распределительном брусе;
• термометр для измерения температуры связующего в цистерне;
• устройство автоматического регулирования рабочей высоты распределения;
• устройство автоматического контроля и регулировки дозирования подачи;
• устройство управления движением автомобиля с постоянной скоростью;
• устройства отображения и хранения параметров настроек распределения связующего;
• дистанционный пульт управления.

БИБЛИОГРАФИЯ

[1]	EN 536:1999	Road construction machines — Asphalt mixing plants — Safety requirements (Машины строительно-дорожные. Установки асфальтосмесительные. Требования безопасности)

---
