1 Область применения
Настоящий стандарт устанавливает конструкцию, размеры, требования и маркировку стыков металлокордных конвейерных лент, выполняемых вулканизацией.
2 Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
2.1 вулканизованный стык (vulcanized joint): Область, в которой корды лент двух длин стыкованы (соединены) и окружены вулканизованной резиной.
3 Условные обозначения и единицы измерения
В настоящем стандарте применены условные обозначения и единицы измерения, приведенные в таблице 1.
Условные обозначения и единицы измерения показателей
4 Типы соединений
4.1 Общие положения
Существуют два типа стыковки (соединений), отличающиеся по способу передачи усилий от одной длины ленты к другой:
a) ступенчатые соединения, в которых усилия передаются через резину, окружающую корды;
b) пальцевые соединения, в которых усилия передаются через резину, окружающую корды, и поперечное армирование. Для этого типа соединений ленты должны иметь поперечное армирование.
Примечание 1 — Ступенчатые соединения обеспечивают максимально возможные динамические характеристики, но требуют больше времени, знаний и осторожности при их выполнении.
Примечание 2 — Большое значение для качества обоих типов соединений имеют физические свойства резины, особенно прочность связи с кордами.
4.2 Ступенчатые соединения
4.2.1 Основы конструкции
Соединяемые корды концов ленты очищают в области стыка от покрывающей резины. В соответствии с согласованной схемой соединения корды ступенчато разрезают или разделяют и при необходимости очищают от покрывающей резины. Совмещают друг с другом концы обработанных резиновым клеем кордов и покрывают резиновой обкладкой. После вулканизации появится возможность передавать усилия от одной длины ленты к другой через соединение.
В отличие от соединений конвейерных лент с текстильным армированием, для которых концы ленты, как правило, разрезают по диагонали, концы металлокордных лент для соединения разрезают по диагонали или перпендикулярно к краю ленты.
Число ступеней, длину соединения, длину ступеней и схему соединения, то есть последовательность разрезания кордов, устанавливает изготовитель ленты или указывают в стандартах организации или национальных стандартах.
В дополнение к практическому опыту качество ступенчатого соединения можно оценить путем расчета напряжений в резине и кордах в стыке или статическими и динамическими методами испытаний.
4.2.2 Толщина резины между кордами в стыке
Резина, заполняющая зазор между двумя соседними кордами разных длин, подвергается наибольшей деформации и наиболее высоким напряжениям. Поэтому необходимо обеспечивать минимальную толщину резины между кордами в стыке SGmin, определяемую по формуле
4.2.3 Зазор между стыкуемыми концами кордов
Зазор между стыкуемыми концами кордов ls должен быть приблизительно равен 4d, но не менее 3d.
4.2.4 Ступени
Соединения могут быть одноступенчатыми, двухступенчатыми, трехступенчатыми или четырехступенчатыми; допускается большее число ступеней.
В соответствии с определенным числом ступеней последовательно разрезают корды по всей ширине ленты.
4.2.5 Переплетенное ступенчатое соединение
Для данного типа соединения характерно большее количество кордов, чем в самой ленте.
На обеих сторонах соединения оставляют длину lq для переходной области кордов, в зависимости от диаметра кордов. Предпочтительные длины переходной области кордов приведены в таблице 2, но длина должна быть не менее 16d.
Длина переходной области кордов
| d, мм | lq, мм |
|---|---|
| До 6,0 включ. | 100 |
| Св. 6,0 до 8,5 включ. | 150 |
| Св. 8,5 до 10,0 включ. | 200 |
| Св. 10,0 до 11,5 включ. | 250 |
Примечание - Целесообразно располагать концы кордов в шахматном порядке с длиной lp, равной 50 мм.

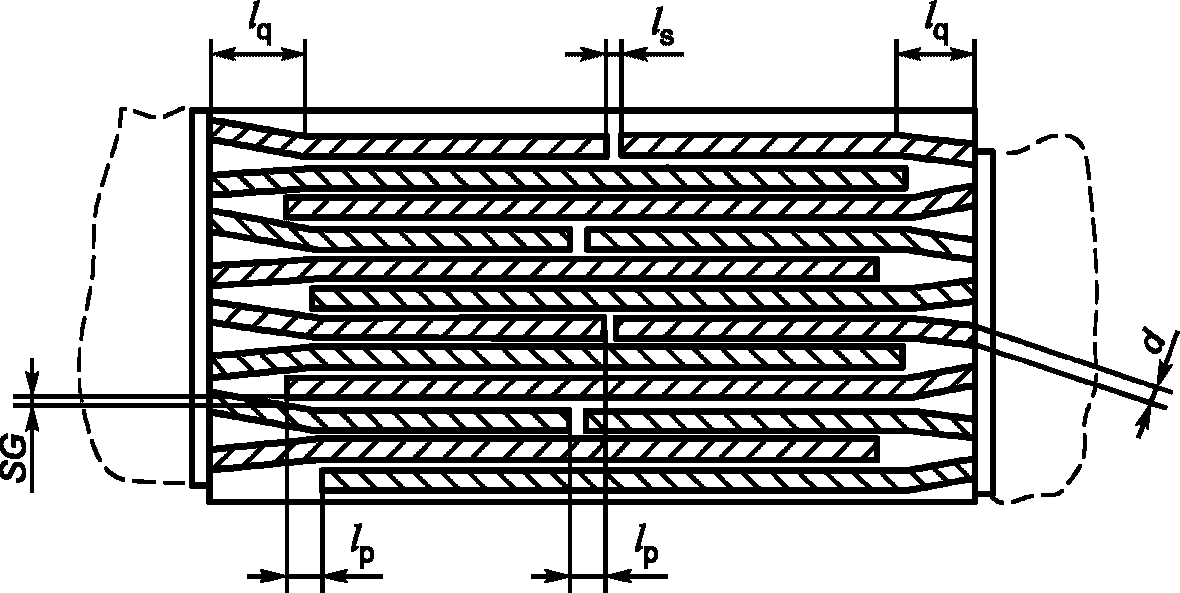

Части переплетенного двухступенчатого соединения при прямоугольном и диагональном разрезах показаны на рисунке 1.
Условные обозначения размеров приведены в таблице 1
Рисунок 1 — Части переплетенных двухступенчатых соединений прямоугольного и диагонального разрезов
4.2.6 Простое ступенчатое соединение
4.2.6.1 Минимальный шаг кордов в ленте
В простом ступенчатом соединении число кордов должно быть таким, как в самой ленте. Минимальный шаг кордов в ленте tmin определяют по формуле
Примечание - Следует избегать небольшого шага кордов, так как при этом снижается качество стыка.
4.2.6.2 Прочность стыка при растяжении
Фактическую прочность стыка при растяжении можно вычислить по числу ступеней в стыке между противоположными концами лент по формуле
K_{Nred} \geq \frac{n_{st}}{n_{st} + 1} K_{N}. (3)
4.2.6.3 Схема расположения кордов
Простые ступенчатые соединения выполняют в виде «труб органа» или «елки», как показано на рисунке 2.
Рисунок 2 — Части типичных простых четырехступенчатых соединений
4.2.7 Поперечное армирование <*>
<*> Расчеты показывают более низкие напряжения в соединении вида «трубы органа», чем в соединении вида «елка».
Пиковые напряжения в материале соединения можно снизить, применяя в месте соединения поперечное армирование, при этом напряжения выравниваются. Поперечное армирование должно заканчиваться на расстоянии не менее 50 мм от переходной области кордов.
4.3 Пальцевые соединения
Для выполнения пальцевых соединений корды должны быть такими, чтобы их можно было точно разрезать ножницами или инструментом, подобным ножницам. Поэтому данный тип соединений обычно применяют к лентам с диаметром кордов не более 3,3 мм.
Для выполнения пальцевого соединения удаляют обкладки и поперечное армирование на обоих концах ленты. Вырезают треугольные части ленты таким образом, чтобы остались «языки». Эти «языки», или «пальцы», обоих концов ленты совмещают друг с другом, покрывают поперечным армирующим прорезиненным слоем, листами обкладки и вулканизируют (см. рисунок 3).
Примечание 1 — Поперечное армирование имеет важное значение для качества области соединения.
Рисунок 3 — Часть пальцевого соединения
Длина и ширина «пальцев» должны быть указаны изготовителем ленты или приведены в стандартах организации или национальных стандартах.
Примечание 2 — Неизбежны потери прочности при статической нагрузке в области стыка, степень потерь зависит от конструкции соединения.
5 Соединительный материал
Соединительный материал выбирают в соответствии с типами соединяемых лент, убеждаясь, что его качество не ухудшилось в результате старения.
6 Выполнение соединения
Нагревательные плиты (вулканизационный пресс) должны быть не менее чем на 150 мм больше длины стыка с обеих сторон в продольном направлении и должны как минимум закрывать боковые прокладки в поперечном направлении.
Нагревательные плиты следует равномерно нагружать давлением не менее 1 МПа. Следует использовать устройство для выравнивания приложенного давления.
При стыковке обеспечивают одинаковую толщину резины между кордами, если между изготовителем и покупателем не согласовано другое условие.
При выполнении стыковки соблюдают следующие общие указания:
- обеспечивают большую площадь сцепления путем скашивания переходной области обкладок;
- оставляют слой вулканизационной резины на кордах;
- аккуратно заполняют пространство между кордами вулканизационной резиной надлежащего качества;
- используют материал с высокой прочностью сцепления.
Кроме того, для переплетенного ступенчатого соединения:
- избегают кордов, расположенных впритык к краям ленты;
- переносят необходимые отклонения от схемы соединения к центру ленты.
Примечание - Подробную информацию о выполнении стыковки ленты и требования к вулканизации предоставляют изготовитель или компании, специализирующиеся на обслуживании конвейерных лент.
7 Маркировка стыка
Соединение (стык) должно иметь легко читаемую устойчивую маркировку. Буквы и цифры должны иметь высоту не менее 20 мм с шириной линии не менее 3 мм.
Данные маркировки следует располагать по схеме:
| Дата (месяц и год) | |||
| Изготовитель соединения | |||
| Номер соединения | |||
| Идентификационный номер вулканизационного пресса | |||
