МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ И ФИТИНГИ ПЛАСТМАССОВЫЕ

ПОДГОТОВКА КОНТРОЛЬНОГО ОБРАЗЦА СВАРНОГО СОЕДИНЕНИЯ ПОЛИЭТИЛЕНОВОЙ ТРУБЫ И ФИТИНГА С ЗАКЛАДНЫМИ НАГРЕВАТЕЛЯМИ

Plastics pipes and fittings. Preparation of test piece assemblies between a polyethylene pipe and an electrofusion fitting

(ISO 11413:2019, IDT)

ГОСТ ISO 11413-2025

МКС 23.040.60

Дата введения 1 июня 2025 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Ассоциацией сварщиков полимерных материалов (Ассоциация СПМ) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 марта 2025 г. № 183-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 23 мая 2025 г. № 461-ст межгосударственный стандарт ГОСТ ISO 11413-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2025 г.

5 Настоящий стандарт идентичен международному стандарту ISO 11413:2019 «Трубы и фитинги пластмассовые. Подготовка контрольного образца сварного соединения полиэтиленовой трубы и фитинга с закладными нагревателями» [«Plastics pipes and fittings — Preparation of test piece assemblies between a polyethylene (PE) pipe and an electrofusion fitting», IDT].

Международный стандарт разработан подкомитетом SC5 «Общие свойства труб, фитингов и арматуры из пластмасс и их комплектующих. Методы испытаний и основные технические требования» Технического комитета ISO/TC 138 «Пластмассовые трубы, фитинги и арматура для транспортирования жидких и газообразных сред» Международной организации по стандартизации (ISO).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.

Дополнительные сноски в тексте стандарта, выделенные курсивом, приведены для пояснения текста оригинала

6 ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт устанавливает порядок подготовки для испытаний контрольных образцов соединения полиэтиленовых (ПЭ) труб или фитингов с трубными концами и фитингами с закладными нагревателями (например, муфт или седловых отводов).

Критерии получения соединения включают такие параметры, как температура окружающей среды, условия плавления, размеры фитинга и трубы, конфигурация трубы (поставка в бухтах или отрезках), с учетом условий эксплуатации, указанных в соответствующих стандартах на продукцию.

Настоящий стандарт может распространяться на другие формы труб, например обжатую или профилированную трубу, в зависимости от инструкции производителя.

Примечание - В настоящем стандарте под полиэтиленовыми трубами понимаются трубы из ПЭ, ПЭ-RT или ПЭ-X.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных — последнее издание (включая все изменения)]:

ISO 4427-2, Plastics piping systems — Polyethylene (PE) pipes and fittings for water supply — Part 2: Pipes (Системы пластмассовых трубопроводов. Трубы полиэтиленовые и фитинги для водоснабжения. Часть 2. Трубы)

ISO 4427-3, Plastics piping systems — Polyethylene (PE) pipes and fittings for water supply — Part 3: Fittings (Системы пластмассовых трубопроводов. Трубы полиэтиленовые и фитинги для водоснабжения. Часть 3. Фитинги)

ISO 4437-2, Plastics piping systems for the supply of gaseous fuels — Polyethylene (PE) — Part 2: Pipes [Системы пластмассовых трубопроводов для подачи газообразного топлива. Полиэтилен (ПЭ). Часть 2. Трубы]

ISO 4437-3, Plastics piping systems for the supply of gaseous fuels — Polyethylene (PE) — Part 3: Fittings [Системы пластмассовых трубопроводов для подачи газообразного топлива. Полиэтилен (PE). Часть 3. Фитинги]

ISO 12176-2, Plastics pipes and fittings — Equipment for fusion jointing polyethylene systems — Part 2: Electrofusion (Пластмассовые трубы и фитинги. Оборудование для сварки полиэтиленовых систем. Часть 2. Сварка закладными нагревателями)

ISO 14531-1, Plastics pipes and fittings — Crosslinked polyethylene (PE-X) pipe systems for the conveyance of gaseous fuels — Metric series — Specifications — Part 1: Pipes (Трубы и фитинги пластмассовые. Системы трубопроводов из сетчатого полиэтилена для транспортировки газообразного топлива. Метрическая серия. Технические условия. Часть 1. Трубы)

ISO 15494, Plastics piping systems for industrial applications — Polybutene (PB), polyethylene (PE), polyethylene of raised temperature resistance (PE-RT), crosslinked polyethylene (PE-X), polypropylene (PP) — Metric series for specifications for components and the system [Системы пластмассовых трубопроводов промышленного назначения. Полибутен (PB), полиэтилен (PE), полиэтилен повышенной термостойкости (PE-RT), сшитый полиэтилен (PE-X) и полипропилен (PE). Технические условия на компоненты и систему. Метрическая серия]

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 контрольное время tR (reference time, tR): Расчетное время сварки, установленное производителем фитинга при контрольной температуре окружающей среды.

3.2 энергия сварки (fusion energy): Электрическая энергия, поступающая во время сварки на закладной нагреватель фитинга, при заданном значении температуры окружающей среды Ta и с электрическими параметрами, значения которых находятся в пределах диапазона, указанного производителем.

Примечание 1 — Производитель фитингов требует фиксировать в технической документации любые изменения энергии сварки в зависимости от температуры окружающей среды в диапазоне от Tmin до Tmax.

Примечание 2 — При изменении энергии (вне допустимого диапазона) необходимо учесть сопротивление закладного нагревателя.

3.3 эталонная энергия (reference energy): Энергия, поступающая на закладной нагреватель фитинга с номинальным электрическим сопротивлением и с номинальными параметрами сварки и определяемая производителем при контрольной температуре окружающей среды TR.

3.4 максимальная энергия (maximum energy): Максимальное допустимое значение энергии сварки, требуемое для сварки при заданной температуре окружающей среды Ta.

3.5 минимальная энергия (minimum energy): Минимальное допустимое значение энергии сварки, требуемое для сварки при заданной температуре окружающей среды Ta.

3.6 номинальная энергия (nominal energy): Номинальное допустимое значение энергии сварки, требуемое для сварки при заданной температуре окружающей среды Ta.

4 Обозначения

4.1 Основные обозначения (см. рисунок A.1)

de — наружный диаметр трубы или трубного конца фитинга, который равен номинальному наружному диаметру;

dem — средний наружный диаметр трубы или трубного конца фитинга в соответствии со стандартами на продукцию, рассчитываемый по измеренной окружности;

dem,p — средний наружный диаметр трубы или трубного конца фитинга после подготовки <1> к сборке путем зачистки (удаления) поверхностного слоя ручным или механизированным способом, рассчитываемый по измеренной в радиальной плоскости окружности с центром в зоне сварки на расстоянии L3 + 0,5L2 со стороны раструбного конца фитинга после сборки;

Dim — среднее значение внутреннего диаметра раструбного конца фитинга в зоне сварки, измеренное в радиальной плоскости, расположенной параллельно плоскости торца фитинга на расстоянии L3 + 0,5L2;

Dim,max — максимальное теоретическое значение Dim, установленное производителем фитинга;

Di,max — максимальный внутренний диаметр раструбного конца фитинга в зоне сварки;

Di,min — минимальный внутренний диаметр раструбного конца фитинга в зоне сварки;

en — номинальная толщина стенки трубы, в миллиметрах;

es — глубина зачищенного (удаленного) ручным или механизированным способом поверхностного слоя трубы;

L2 — номинальная длина зоны сварки, которая указывается производителем фитинга;

L3 — номинальная длина между раструбным концом фитинга и ближайшим концом зоны сварки.

<1> Условия подготовки труб и фитингов указаны в приложении C.

4.2 Зазоры

4.2.1 Фитинги с раструбными концами

C1 — зазор между внутренним диаметром раструбного конца фитинга и наружным диаметром трубы до зачистки:

C₁ = Dim — dem;

C2 — зазор между внутренним диаметром раструбного конца фитинга и наружным диаметром трубы после зачистки:

C₂ = C₁ + 2es.

Примечание — C2 может быть получено путем ручной или механизированной обработки трубы до зачистки, чтобы привести ее средний наружный диаметр dem к значению dem,p, вычисленному по формуле (см. также примечание к 5.1)

dem,p = Dim — C2;

C3 — максимальный теоретический зазор между внутренним диаметром раструбного конца фитинга и наружным диаметром трубы до зачистки:

C3 = Dim,max — de;

C4 — максимальный теоретический зазор между внутренним диаметром раструбного конца фитинга и наружным диаметром трубы после зачистки:

C₄ = C₃ + 2es.

Примечание - C4 может быть получено путем ручной или механизированной обработки трубы до зачистки для приведения ее среднего наружного диаметра dem к значению dem,p, вычисленному по формуле

dem,p = Dim — C4.

4.2.2 Седловые отводы

Зазор между седловым отводом и трубой принимается равным нулю.

4.3 Температура окружающей среды

Ta — температура окружающей среды, при которой была проведена сварка.

Примечание - Температура окружающей среды может изменяться от минимальной температуры Tmin до максимальной температуры Tmax, указанной в стандарте на продукцию или по соглашению между производителем и потребителем;

TR — контрольная температура окружающей среды (23 +/- 2) °C;

T_max - максимальная допустимая температура окружающей среды для выполнения сварного соединения;

Tmin — минимальная допустимая температура окружающей среды для выполнения сварного соединения.

5 Сварка контрольного образца

5.1 Общие положения

Соединения должны быть изготовлены с применением труб и/или фитингов с трубным концом в соответствии с ISO 4427-2, ISO 4427-3, ISO 4437-2, ISO 4437-3, ISO 14531-1, ISO 15494 или другими стандартами, в зависимости от условий применения, например, стандартами для ремонта труб и фитингов с закладными нагревателями, размеры которых соответствуют нормам ISO 4427-3, или ISO 4437-3, или другим стандартам. Если не указано иное, трубы должны быть рассчитаны на то же давление, что и фитинг. Подготовка сварного соединения для испытания должна производиться в соответствии с письменными инструкциями производителя фитинга.

Если производителем не рекомендована большая глубина зачищенного слоя трубы, то минимальная глубина зачищенного слоя es должна быть равна 0,2 мм.

Примечание - Если трубы не нуждаются в зачистке, минимальная глубина зачищенного слоя es равна нулю.

5.2 Процедура сварки

Для подготовки образцов выполняют следующую процедуру согласно перечислениям d) и e), которую проводят при контроле температуры окружающей среды с допустимыми отклонениями +/- 2 °C, включающем контроль температуры фитинга в области закладного нагревателя, труб и зажимного устройства (позиционера). Фитинги не могут быть использованы ранее чем через 170 ч после их изготовления.

a) Проводят измерения свариваемых частей для определения размерных характеристик при температуре TR в соответствии с 4.1 и рисунком A.1, а также значения электрических параметров в соответствии с приложением D.

b) Подготавливают трубы для достижения необходимого зазора при температуре TR в соответствии с 4.2.

c) Проводят сборку фитинга и трубы в соответствии с инструкциями производителя.

d) Образец и соответствующее устройство выдерживают в течение времени, приведенного в таблице 1, при температуре окружающей среды Ta, указанной в приложении C.

Таблица 1

Время кондиционирования

e) Сварку образцов, собранных при температуре Ta, проводят в соответствии с инструкциями производителя фитингов и условиями, приведенными в приложении C.

f) Контрольный образец после сварки оставляют остывать в соответствии с инструкциями производителя фитинга.

g) Передают образцы на испытания, указанные в соответствующих стандартах на продукцию.

Приложение A (обязательное)

ОБОЗНАЧЕНИЯ РАЗМЕРОВ СОЕДИНЕНИЯ РАСТРУБНОГО КОНЦА ФИТИНГА И ТРУБЫ

Обозначения размеров соединения раструбного конца фитинга и трубы приведены на рисунке A.1.

L2 — номинальная длина зоны сварки; L3 — длина неоплавленной части фитинга;

Dim — \frac{D_{i,max} + D_{i,min}}{2} ;

dem — \frac{C}{\pi} , где C — длина окружности трубы до зачистки;

dem,p — \frac{C_{p}}{\pi} , где Cp — длина окружности трубы внутри фитинга;

es — (dem — dem,p)/2

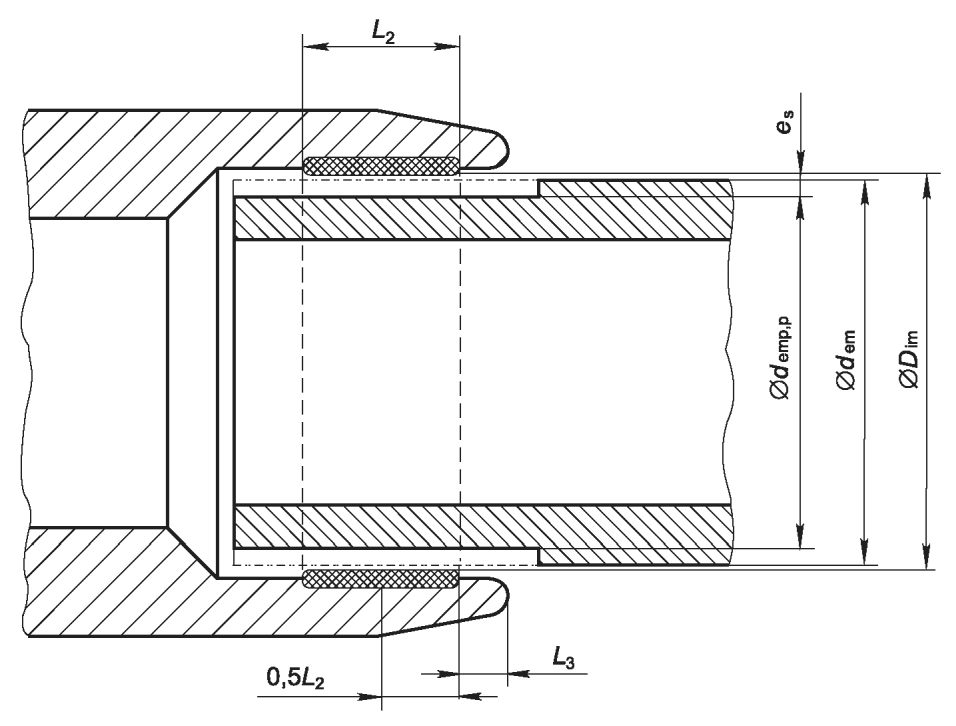

Рисунок A.1 — Размеры соединения раструбного конца фитинга и трубы

Приложение B (обязательное)

ДИАГРАММА ИЗМЕНЕНИЯ ЭНЕРГИИ СВАРКИ ОТ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

Рисунки B.1 и B.2 показывают различные формы графиков зависимости энергии от температуры (см. также приложение C).

X — температура; Y — энергия сварки; 1 — 5 - набор условий, объясняемый в приложении C

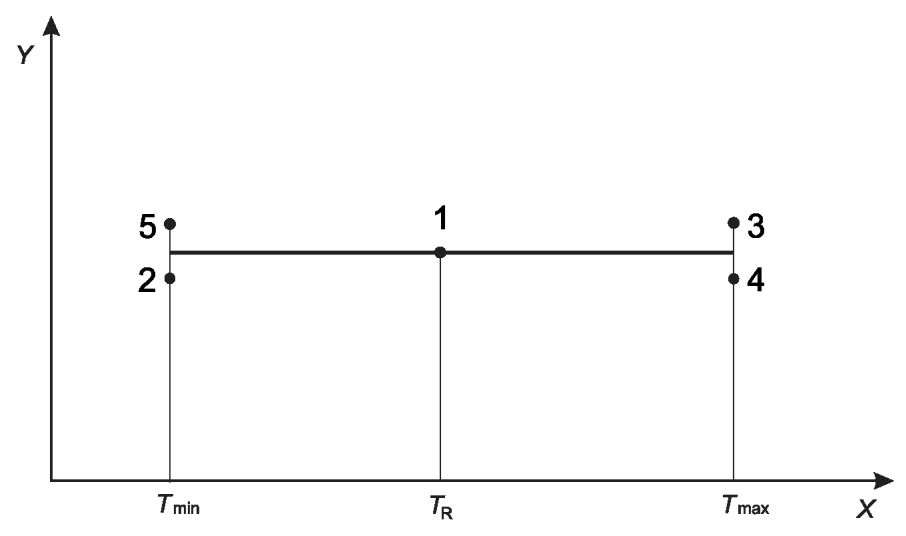

Рисунок B.1 — График с плавным регулированием энергии

X — температура; Y — энергия сварки; 1 — 5 - набор условий, объясняемый в приложении C

Рисунок B.2 — График с постоянной энергией

Приложение C (обязательное)

^a Другие формы, например, повторно округленные трубы, рассматриваются как прямые трубы.

^b В случае применения седловых отводов зазор принимается равным нулю.

^c Применяется к соединениям с седловыми отводами, где нагрузка должна контролироваться.

^d В соответствии с инструкциями производителя.

^e При температуре окружающей среды Ta.

Приложение D (обязательное)

ОПРЕДЕЛЕНИЕ ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ ПОЛУЧЕНИЯ СВАРНОГО СОЕДИНЕНИЯ С ДОПУСКАМИ ИСПОЛЬЗУЕМОЙ ЭНЕРГИИ, НАПРЯЖЕНИЯ И ТОКА ПО ISO 12176-2

D.1 Максимальная энергия при температуре окружающей среды Ta

Для блоков управления с контролем энергии энергия определяется как номинальная энергия плюс допуск.

Для блоков управления с контролем напряжения подаваемое напряжение Vapp вычисляют по формуле

V_{app} = V_{max} \sqrt{\frac{R}{R_{min}}} . (D.1)

Для блоков управления с контролем силы тока сила подаваемого тока Iapp вычисляют по формуле

I_{app} = I_{max} \sqrt{\frac{R_{max}}{R}} , (D.2)

где Vapp — подаваемое напряжение, В, для тестирования;

Iapp — подаваемый ток, А, для тестирования;

Vmax — максимальное выходное напряжение блока управления, В (номинальное плюс допуск);

Imax — максимальный выходной ток, А (номинальный плюс допуск);

Rmin — минимальное сопротивление, заявленное производителем, Ом, при TR;

Rmax — максимальное сопротивление, заявленное производителем, Ом, при TR;

R — измеренное сопротивление фитинга, Ом, при TR.

Для измерения сопротивления фитинга должна использоваться схема четырехплечного моста сопротивления, оборудованная четырехпроводным соединением с разрешением и точностью, указанными в таблице D.1.

Таблица D.1

Характеристики моста сопротивления

D.2 Минимальная энергия при температуре окружающей среды Ta

Для блока управления с контролем энергии энергия определяется как номинальная энергия минус допуск.

Для блока управления с контролем напряжения приложенное напряжение вычисляют по формуле

V_{app} = V_{min} \sqrt{\frac{R}{R_{max}}} . (D.3)

Для блоков управления с контролем тока приложенный ток вычисляют по формуле

I_{app} = I_{min} \sqrt{\frac{R_{min}}{R}} , (D.4)

где Vapp — подаваемое напряжение, В, для тестирования;

Iapp — подаваемый ток, А, для тестирования;

Vmin — минимальное выходное напряжение, В (номинальное минус допуск);

Imin — минимальный выходной ток, А (номинальный минус допуск);

Rmin — минимальное сопротивление, заявленное производителем, Ом, при TR;

Rmax — максимальное сопротивление, заявленное производителем, Ом, при TR;

R — измеренное сопротивление фитинга, Ом, при TR.

Для измерения сопротивления фитинга должна использоваться схема четырехплечного моста сопротивления, оборудованная четырехпроводным соединением с разрешением и точностью, указанными в таблице D.1.

Приложение ДА (справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ

Таблица ДА.1

<1> В Российской Федерации действует ГОСТ Р 70628.2-2023 (ИСО 4427-2:2019) «Трубопроводы из пластмасс для водоснабжения, дренажа и напорной канализации. Полиэтилен (ПЭ). Часть 2. Трубы».

<2> В Российской Федерации действует ГОСТ Р 70628.3-2023 (ИСО 4427-3:2019) «Трубопроводы из пластмасс для водоснабжения, дренажа и напорной канализации. Полиэтилен (ПЭ). Часть 3. Фитинги».

<3> В Российской Федерации действует ГОСТ Р 58121.2-2018 (ИСО 4437-2:2014) «Пластмассовые трубопроводы для транспортирования газообразного топлива. Полиэтилен (ПЭ). Часть 2. Трубы».

<4> В Российской Федерации действует ГОСТ Р 58121.3-2018 (ИСО 4437-3:2014) «Пластмассовые трубопроводы для транспортирования газообразного топлива. Полиэтилен (ПЭ). Часть 3. Фитинги».
