ГОСТ IEC 62841-2-4-2015. Межгосударственный стандарт. Машины ручные, переносные и садово-огородные электрические. Безопасность и методы испытаний. Часть 2-4. Частные требования к плоскошлифовальным и ленточно-шлифовальным машинам
(введен в действие Приказом Росстандарта от 18.05.2016 № 340-ст)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 11.05.2023 № 55). Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) и в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 09.03.2021 № 28). Документ включен в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011), и в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Комиссии Таможенного союза от 16.08.2011 № 768). Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 7, 2019. Документ введен в действие с 01.01.2017.
регулированию и метрологии
от 18 мая 2016 г. № 340-ст
МАШИНЫ РУЧНЫЕ, ПЕРЕНОСНЫЕ И САДОВО-ОГОРОДНЫЕ ЭЛЕКТРИЧЕСКИЕ
БЕЗОПАСНОСТЬ И МЕТОДЫ ИСПЫТАНИЙ
ЧАСТНЫЕ ТРЕБОВАНИЯ К ПЛОСКОШЛИФОВАЛЬНЫМ
И ЛЕНТОЧНО-ШЛИФОВАЛЬНЫМ МАШИНАМ
Electric hand-held tools, transportable tools and lawn
and garden machinery. Safety and test methods. Part 2-4.
Particular requirements for orbital sanders and belt sanders
(IEC 62841-2-4:2014,
Electric motor-operated hand-held tools, transportable
tools and lawn and garden machinery — Safety — Part 2-4:
Particular requirements for hand-held sanders
and polishers other than disc type, IDT)
25.140.30
25.080.50
Дата введения 1 января 2017 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Акционерным обществом «ИНТЕРСКОЛ» (АО «ИНТЕРСКОЛ») на основе собственного перевода на русский язык английской версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 262 «Инструмент механизированный и ручной»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 г. № 48)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 мая 2016 г. № 340-ст межгосударственный стандарт ГОСТ IEC 62841-2-4-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 62841-2-4:2014 «Электроинструменты ручные с приводом от двигателя, передвижные инструменты и садово-огородное оборудование. Безопасность. Часть 2-4. Частные требования к ручным шлифовальным и полировальным станкам, кроме инструментов дискового типа» («Electric motor-operated hand-held tools, transportable tools and lawn and garden machinery — Safety — Part 2-4: Particular requirements for hand-held sanders and polishers other than disc type», IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Международный стандарт разработан техническим комитетом Межгосударственной электротехнической комиссии IEC/TC 116 Safety of motor-operated electric tools (Безопасность ручного электрического механизированного инструмента).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА
6 Настоящий межгосударственный стандарт взаимосвязан с техническими регламентами Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 004/2011 «О безопасности низковольтного оборудования» и реализует их требования безопасности
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт входит в комплекс стандартов, устанавливающих требования безопасности ручных электрических машин и методы их испытаний.
Настоящий стандарт применяют совместно с ГОСТ IEC 62841-1-2014 «Машины ручные, переносные и садово-огородные электрические. Безопасность и методы испытаний. Часть 1. Общие требования», идентичным международному стандарту IEC 62841-1:2014 «Электроинструменты ручные с приводом от двигателя, передвижные инструменты и садово-огородное оборудование. Безопасность. Часть 1. Общие требования».
Настоящий стандарт устанавливает частные требования безопасности и методы испытаний ручных полировальных и шлифовальных машин, которые дополняют, изменяют или заменяют соответствующие разделы, подразделы, пункты, таблицы и рисунки IEC 62841-1:2014.
Номера разделов, пунктов, таблиц и рисунков соответствуют приведенным в IEC 62841-2-4:2014. Пункты, дополняющие IEC 62841-1:2014, имеют нумерацию, начиная со 101.
В настоящем стандарте методы испытаний ручных полировальных и шлифовальных машин выделены курсивом.
Изменение наименования раздела 3 вызвано необходимостью приведения в соответствие с требованиями ГОСТ 1.5-2001.
1 Область применения
Применяют соответствующий раздел IEC 62841-1 со следующим дополнением:
Настоящий стандарт распространяется на ручные шлифовальные и полировальные машины, за исключением всех типов шлифовальных машин, охватываемых IEC 62841-2-3.
Машины, на которые распространяется настоящий стандарт, включают в себя ленточно-шлифовальные машины, барабанные шлифовальные или полировальные машины, шлифовальные или полировальные машины с прямолинейным колебательным движением, орбитальные шлифовальные или полировальные машины и эксцентриковые шлифовальные или полировальные машины.
2 Нормативные ссылки
Применяют соответствующий раздел IEC 62841-1.
3 Термины и определения
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями:
3.101 шлифовальная машина (sander): Машина для удаления поверхностного слоя материала способом абразивной обработки.
3.102 полировальная машина (polisher): Машина, оснащенная кругом или диском для полирования.
3.103 ленточно-шлифовальная машина (belt sander): Машина, оснащенная бесконечной шлифовальной лентой.
3.104 барабанная шлифовальная или полировальная машина (drum sander or polisher): Машина, оснащенная вращающимся цилиндрическим рабочим инструментом, расположенным соосно с осью двигателя или под углом к нему.
3.105 орбитальная шлифовальная или полировальная машина (orbital sander or polisher/oscillating sander or polisher): Машина, оснащенная платформой, совершающей орбитальное колебательное движение, параллельное обрабатываемой поверхности.
3.106 эксцентриковая шлифовальная или полировальная машина (random orbit sander or polisher): Шлифовальная или полировальная машина, оснащенная платформой, эксцентрично закрепленной на приводном шпинделе, которая может свободно вращаться вокруг его оси параллельно обрабатываемой поверхности.
3.107 шлифовальная или полировальная машина с прямолинейным колебательным движением (reciprocating sander or polisher): Шлифовальная или полировальная машина, оснащенная платформой, выполняющей прямолинейное колебательное движение параллельно обрабатываемой поверхности.
4 Общие требования
Применяют соответствующий раздел IEC 62841-1.
5 Общие условия испытаний
Применяют соответствующий раздел IEC 62841-1 со следующим дополнением:
5.17 Дополнение:
Масса машины определяется с учетом насадки пылеотсоса.
6 Опасность излучения, токсичность и прочие опасности
Применяют соответствующий раздел IEC 62841-1.
7 Классификация
Применяют соответствующий раздел IEC 62841-1.
8 Маркировка и инструкция
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями:
8.3 Дополнение:
Ленточно-шлифовальные, барабанные шлифовальные и полировальные машины должны иметь маркировку направления вращения рабочего инструмента, выполненную выступающей или утопленной стрелкой или иным не менее различимым и не удаляемым способом.
8.14.1 Дополнение:
Ленточно-шлифовальные, барабанные шлифовальные и полировальные машины должны иметь указания в инструкции для пользователя согласно 8.14.1.101 Эти указания могут быть напечатаны отдельно от раздела «Общие предупреждения по безопасности ручных машин».
8.14.1.101 Держите ручную машину за изолированные поверхности, предназначенные для удержания рукой, так как при работе рабочий инструмент может коснуться шнура питания. При контакте с находящимся под напряжением шнуром питания, доступные металлические части машины могут оказаться под напряжением и вызвать поражение оператора электрическим током.
9 Защита от контакта с токоведущими частями
Применяют соответствующий раздел IEC 62841-1.
10 Пуск
Применяют соответствующий раздел IEC 62841-1.
11 Потребляемая мощность и ток
Применяют соответствующий раздел IEC 62841-1.
12 Нагрев
Применяют соответствующий раздел IEC 62841-1.
13 Теплостойкость и огнестойкость
Применяют соответствующий раздел IEC 62841-1.
14 Влагостойкость
Применяют соответствующий раздел IEC 62841-1.
15 Коррозионностойкость
Применяют соответствующий раздел IEC 62841-1.
16 Защита от перегрузки трансформаторов и соединенных с ними частей
Применяют соответствующий раздел IEC 62841-1.
17 Надежность
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
17.2 Заменить третий абзац, за исключением ленточно-шлифовальных, барабанных шлифовальных и полировальных машин:
Орбитальные шлифовальные или полировальные машины, эксцентриковые шлифовальные и полировальные машины и шлифовальные и полировальные машины с прямолинейным колебательным движением включают для работы в течение 24 ч при напряжении, равном 1,1 самого высокого номинального напряжения или 1,1 верхнего предела диапазона номинальных напряжений, а затем в течение 24 ч при напряжении питания, равном 0,9 самого низкого номинального напряжения или 0,9 нижнего предела диапазона номинальных напряжений. Во время 24-часового цикла допускаются перерывы в работе. Если машина оснащена устройством для регулировки скорости, то его настраивают на максимальную частоту вращения.
Машины устанавливают на платформу с закрепленной на ней обратной (не рабочей) стороной шлифовальной шкурки или полировальным материалом, в зависимости от того, что применяется, и под собственной массой опираются на стальную плиту. Шлифовальную шкурку следует заменять по мере необходимости с тем, чтобы исключить непосредственный контакт между платформой и стальной плитой. Эти машины испытывают только в вертикальном положении, при котором платформа с шлифовальной шкуркой располагается горизонтально.
18 Ненормальный режим работы
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
18.8 Замена таблицы 4.
Требуемые уровни эффективности
19 Механическая безопасность
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
19.1 Заменить первый абзац:
Движущиеся и опасные части, кроме абразивной ленты и концевых барабанов ленточно-шлифовальных машин, должны быть расположены или закрыты таким образом, чтобы обеспечивать достаточную защиту от нанесения телесных повреждений. Требования к абразивной ленте и к концевым барабанам ленточно-шлифовальных машин приведены в 19.1.101 - 19.1.103.
19.1.101 Конструкция ленточно-шлифовальных машин должна минимизировать риск из-за наличия опасного зазора в зоне набега ленты на барабан у ближайшего к оператору концевого барабана, не ограничивая при этом работоспособность машины.
Соответствие проверяют посредством испытаний 1 и 2
-
Стержневой щуп диаметром 8 мм, приложенный параллельно оси барабана, не должен иметь возможности входить в зазор между барабаном и абразивной лентой в зоне набега ленты на барабан. При попытке ввода стержневого щупа в этом месте абразивная лента не должна смещаться таким образом, что бы допустить вход щупа (рисунок 101).
-
Абразивную ленту удаляют. Машину переворачивают в самое неблагоприятное положение и перемещают стальной шарик диаметром 7 мм вдоль всего зазора между поверхностью предполагаемого контакта барабана с лентой и защитным ограждением (рисунок 102). Стальной шарик не должен входить в зазор между барабаном и защитным ограждением под действием собственной массы как показано на рисунке 102.
19.1.102 Конструкция ленточно-шлифовальных машин должна ограничивать доступ к зазорам в зоне набега ленты на барабан(ы), помимо барабанов указанных в 19.1.101, не ограничивая работоспособность машины.
Считается, что зазоры со стороны подачи расположены либо между предполагаемой поверхностью контакта барабана с лентой и защитным ограждением, либо между предполагаемой поверхностью контакта барабана с лентой и абразивной лентой.
Доступ должен ограничиваться либо a), либо b), как указано ниже:
a) сумма расстояний между любым зазором со стороны подачи и ближайшей точкой на рукоятке или на поверхности хвата, определенной в соответствии с 8.14.2 b) 6) должна быть не менее 100 мм.
Соответствие проверяют посредством измерения.
b) если сбоку установлена дополнительная рукоятка, ось которой перпендикулярна направлению движения абразивной ленты, она должна иметь эфес высотой не менее 12 мм над поверхностью хвата между зоной хвата и местонахождением зазора со стороны подачи.
Соответствие проверяют посредством осмотра и измерением.
19.1.103 Концы барабанов, заходящие за край предполагаемой поверхности контакта с лентой, должны быть гладкими и не иметь острых кромок.
Соответствие проверяют посредством осмотра.
19.6 Этот подраздел не применяется.
20 Механическая прочность
Применяют соответствующий раздел IEC 62841-1 со следующим изменением:
20.5 Данный подраздел не распространяется на шлифовальные и полировальные машины, за исключением ленточно-шлифовальных и барабанных шлифовальных машин.
21 Конструкция
Применяют соответствующий раздел IEC 62841-1 со следующим дополнением:
21.18.1 Дополнение:
Для шлифовальных машин, за исключением ленточно-шлифовальных и барабанных шлифовальных машин, допускаются выключатели питания без самовозврата.
21.35 Этот подраздел распространяется на:
- ленточно-шлифовальные и эксцентриковые плоскошлифовальные машины с площадью контактируемой поверхности рабочего инструмента и обрабатываемой поверхностью более 100 см2;
- барабанные шлифовальные машины, кроме машин с соосным расположением рабочего инструмента и оси вращения двигателя;
- прочие шлифовальные машины с площадью контактируемой поверхности рабочего инструмента и обрабатываемой поверхностью более 200 см2, если они не предназначены только для обработки металла в соответствии с 4) перечисления b) 8.14.2.
21.30 Данный подпункт не распространяется на шлифовальные и полировальные машины за исключением ленточно-шлифовальных и барабанных шлифовальных машин.
22 Внутренняя проводка
Применяют соответствующий раздел IEC 62841-1.
23 Комплектующие изделия
Применяют соответствующий раздел IEC 62841-1.
24 Присоединение к источнику питания и внешние гибкие шнуры
Применяют соответствующий раздел IEC 62841-1.
25 Зажимы для внешних проводов
Применяют соответствующий раздел IEC 62841-1.
26 Заземление
Применяют соответствующий раздел IEC 62841-1.
27 Винты и соединения
Применяют соответствующий раздел IEC 62841-1.
28 Пути утечки тока, воздушные зазоры и расстояния по изоляции
Применяют соответствующий раздел IEC 62841-1.
1 — щуп диаметром 8 мм; 2 — абразивная лента; 3 — ближайший к оператору барабан
Рисунок 101 — Испытание стержневым щупом зазора между лентой и барабаном
1 — стальной шарик диаметром 7 мм; 2 — ближайший к оператору барабан; 3 — предназначенная для контакта с лентой поверхность барабана; 4 — линия полного прохода
Рисунок 102 — Испытание стальным шариком зазора между защитным ограждением и барабаном со стороны подачи
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
ИЗМЕРЕНИЕ ИЗЛУЧАЕМОГО ШУМА И ВИБРАЦИИ
I.2 Определение шумовых характеристик (тест-код, класс 2)
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
I.2.4 Условия установки и монтажа электрических машин при испытании на шум
Шлифовальные и полировальные машины подвешивают. Платформа машины должна быть расположена горизонтальная.
1.2.4 Условия работы
Шлифовальные и полировальные машины испытывают на холостом ходу.
По IEC 62841-1 со следующими дополнениями:
На рисунке I.101 показаны места расположения датчиков для различных шлифовальных и полировальных машин.
Шлифовальные и полировальные машины испытывают под нагрузкой, соблюдая условия, приведенные в таблицах I.101 и I.102.
Условия работы для шлифовальных машин
Условия работы для полировальных машин
I.3.6.2 Декларация величины полной вибрации
Дополнение: Заявляют величину полной вибрации ah на рукоятке с наивысшим уровнем вибрации и неопределенность K.

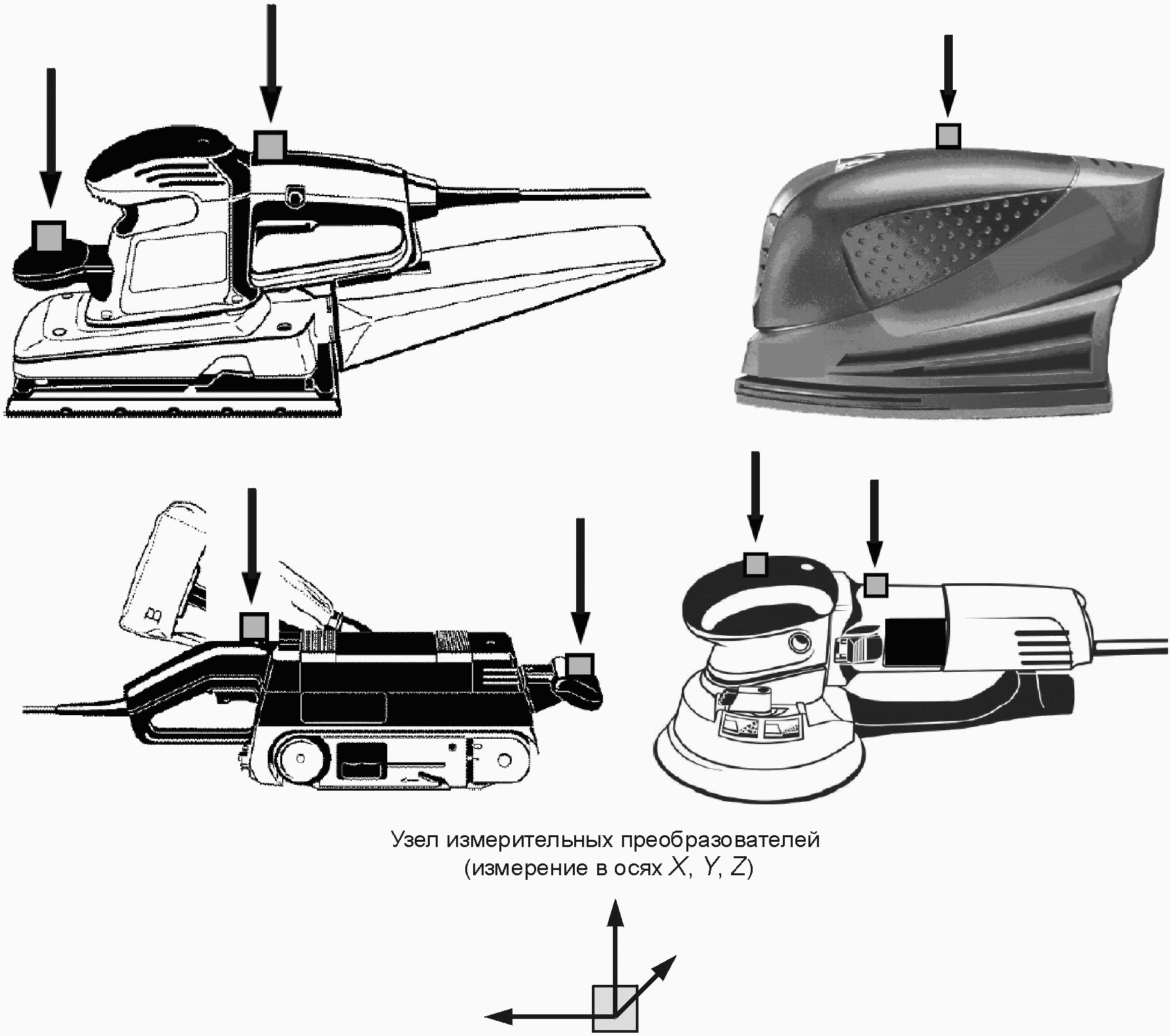

Рисунок I.101 — Место установки измерительных преобразователей для шлифовальных и полировальных машин
При отсутствии иных указаний в настоящем приложении применимы все пункты настоящего стандарта.
K.8.14.1.101 Этот пункт не применяется.
K.17.2 Этот пункт не применяется.
K.20.5 Этот пункт не применяется.
K.21.30 Этот пункт не применяется.
