ГОСТ IEC 62841-2-2-2015. Межгосударственный стандарт. Машины ручные, переносные и садово-огородные электрические. Безопасность и методы испытаний. Часть 2-2. Частные требования к шуруповертам и ударным гайковертам
(введен в действие Приказом Росстандарта от 18.05.2016 № 339-ст)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 11.05.2023 № 55). Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) и в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 09.03.2021 № 28). Документ включен в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011), и в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Комиссии Таможенного союза от 16.08.2011 № 768). Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 7, 2019. Документ введен в действие с 01.01.2017.
от 18 мая 2016 г. № 339-ст
МАШИНЫ РУЧНЫЕ, ПЕРЕНОСНЫЕ И САДОВО-ОГОРОДНЫЕ ЭЛЕКТРИЧЕСКИЕ
БЕЗОПАСНОСТЬ И МЕТОДЫ ИСПЫТАНИЙ
ЧАСТНЫЕ ТРЕБОВАНИЯ К ШУРУПОВЕРТАМ И УДАРНЫМ ГАЙКОВЕРТАМ
Electric motor-operated hand-held tools, transportable tools
and lawn and garden machinery. Safety and test methods.
Part 2-2. Particular requirements for hand-held
screwdrivers and impact wrenches
(IEC 62841-2-2:2014,
Electric motor-operated hand-held tools, transportable
tools and lawn and garden machinery — Safety — Part 2-2:
Particular requirements for hand-held screwdrivers
and impact wrenches, IDT)
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Акционерным обществом «ИНТЕРСКОЛ» (АО «ИНТЕРСКОЛ») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным Техническим комитетом по стандартизации МТК 262 «Инструмент механизированный и ручной»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 г. № 48)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 мая 2016 г. № 339-ст межгосударственный стандарт ГОСТ IEC 62841-2-2-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт идентичен международному стандарту IEC 62841-2-2:2014 «Электроинструменты ручные с приводом от двигателя, передвижные инструменты и садово-огородное оборудование. Безопасность. Часть 2-2. Частные требования к ручным отверткам и пневматическим ключам с ударным воздействием» («Electric motor-operated hand-held tools, transportable tools and lawn and garden machinery — Safety — Part 2-2: Particular requirements for hand-held screwdrivers and impact wrenches», IDT).
Международный стандарт разработан техническим комитетом Межгосударственной электротехнической комиссии IEC/TC 116 «Safety of motor-operated electric tools» («Безопасность ручного электрического механизированного инструмента»).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международного стандарта, на который дана ссылка, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Настоящий межгосударственный стандарт взаимосвязан с техническими регламентами Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 004/2011 «О безопасности низковольтного оборудования» и реализует их требования безопасности
Информация об изменениях к стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт входит в комплекс стандартов, устанавливающих требования безопасности ручных электрических машин и методы их испытаний.
Настоящий стандарт применяют совместно с ГОСТ IEC 62841-1-2014 «Машины ручные, переносные и садово-огородные электрические. Безопасность и методы испытаний. Часть 1. Общие требования», идентичным международному стандарту IEC 62841-1:2014 «Электроинструменты ручные с приводом от двигателя, передвижные инструменты и садово-огородное оборудование. Безопасность. Часть 1. Общие требования».
Настоящий стандарт устанавливает частные требования безопасности и методы испытаний ручных шуруповертов и ударных гайковетров, которые дополняют, изменяют или заменяют соответствующие разделы, подразделы, пункты, таблицы и рисунки IEC 62841-1:2014.
Номера разделов, пунктов, таблиц и рисунков соответствуют приведенным в IEC 62841-2-2:2014. Пункты, дополняющие IEC 62841-1:2014, имеют нумерацию, начиная со 101.
В настоящем стандарте методы испытаний ручных шуруповертов и ударных гайковетров выделены курсивом.
Изменение наименования раздела 3 вызвано необходимостью приведения в соответствие с требованиями ГОСТ 1.5-2001 (подраздел 3.6).
1 Область применения
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями:
Настоящий стандарт распространяется на шуруповерты и ударные гайковерты.
Настоящий стандарт не распространяется на сверлильные машины, используемые для завинчивания и отвинчивания винтов с помощью специальных отверток-вставок (бит).
2 Нормативные ссылки
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями:
ISO 28927-2:2009, Hand-held portable power tools — Test methods for evaluation of vibration emission — Part 2. Wrenches, nutrunners and screwdrivers (Инструменты ручные переносные с механическим приводом. Методы испытаний для оценки вибрации. Часть 2. Гаечные ключи, гайковерты и винтоверты).
3 Термины и определения
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями:
3.101 шуруповерт (screwdriver): Машина, которая предназначена для завинчивания и отвинчивания винтов, гаек и аналогичных элементов, не снабженная ударным механизмом, но которая может быть снабжена устройством для регулирования глубины, вращающего момента и (или) для прекращения вращения.
3.102 ударный гайковерт (impact wrench): Машина, предназначенная для завинчивания и отвинчивания винтов, гаек и аналогичных элементов, снабженная ударным механизмом с вращением.
Примечание - Ударные гайковерты могут быть снабжены устройством для регулирования глубины, вращающего момента и/или для прекращения вращения.
4 Общие требования
Применяют соответствующий раздел IEC 62841-1.
5 Общие условия испытаний
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями:
5.17 Дополнение:
Масса машины определяется с учетом вспомогательной рукоятки, если таковая предусмотрена конструкцией.
6 Опасность излучения, токсичность и прочие опасности
Применяют соответствующий раздел IEC 62841-1.
7 Классификация
Применяют соответствующий раздел IEC 62841-1.
8 Маркировка и инструкция
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями:
8.14.1.1 Дополнение:
101 В ходе выполнения работ, при которых возможен контакт крепежных элементов (шурупов, винтов и т.д.) со скрытой проводкой или с собственным шнуром, держите машину за изолированные поверхности, предназначенные для удержания рукой(ами). При контакте с находящимся под напряжением проводом доступные металлические части машины могут оказаться под напряжением и вызвать поражение оператора электрическим током.
Примечание - Данное предупреждение безопасности относится только к ударным гайковертам с квадратным хвостовиком менее 13 мм и шуруповертам.
9 Защита от контакта с токоведущими частями
Применяют соответствующий раздел IEC 62841-1.
10 Пуск
Применяют соответствующий раздел IEC 62841-1.
11 Потребляемая мощность и ток
Применяют соответствующий раздел IEC 62841-1.
12 Нагрев
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
12.2.1 Замена:
Машина должна работать в повторно-кратковременном режиме в течение 30 циклов или до достижения состояния теплового равновесия (установившегося режима) в зависимости от того, какое состояние достигается первым. Каждый цикл состоит из периода работы в течение 30 с и перерыва в течение 90 с, во время которого машина выключена. В период работы машина нагружается при помощи тормоза до номинальной потребляемой мощности или номинального потребляемого тока. Превышения температуры измеряют в конце периода «ВКЛ.». По согласованию с изготовителем машина может работать в непрерывном режиме до достижения состояния теплового равновесия (установившегося режима).
Ударный механизм может быть отключен, чтобы не допустить повреждения тормоза.
13 Теплостойкость и огнестойкость
Применяют соответствующий раздел IEC 62841-1.
14 Влагостойкость
Применяют соответствующий раздел IEC 62841-1.
15 Коррозионностойкость
Применяют соответствующий раздел IEC 62841-1.
16 Защита от перегрузки трансформаторов и соединенных с ними частей
Применяют соответствующий раздел IEC 62841-1.
17 Надежность
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
17.2 Замена:
Для шуруповертов применимо испытание в соответствии с IEC 62841-1.
Ударные гайковерты испытывают следующим образом.
Ударный гайковерт должен проработать при повторно-кратковременном режиме работы в течение 12 ч при напряжении питания, равном 1,1 номинального напряжения, а затем в течение 12 ч при напряжении, равном 0,9 номинального напряжения.
Гайковерт можно включать и выключать с помощью выключателя, не пользуясь тем, который встроен в машину.
Каждый рабочий цикл состоит из периода положения «ВКЛ.» в течение 100 с, когда машина работает на холостом ходу, и периода положения «ВЫКЛ.» в течение 20 с, при этом продолжительность перерыва входит в предписанное рабочее время.
Во время вышеуказанного испытания гайковерт ставят в трех различных положениях, при этом рабочий период при каждом испытательном напряжении равен приблизительно 4 ч для каждого положения.
Примечание - Изменение положения производят для предотвращения ненормального скопления графитной пыли в одном месте. Примеры трех положений: горизонтальное, вертикальное вверх и вертикально вниз.
После этого ударный гайковерт должен проработать при повторно-кратковременном режиме работы в течение 12 ч при напряжении питания, равном 1,1 самого высокого номинального напряжения или 1,1 верхнего предела диапазона номинальных напряжений, а затем в течение 12 ч при напряжении, равном 0,9 самого низкого номинального напряжения или 0,9 нижнего предела диапазона номинальных напряжений.
В каждом рабочем цикле гайковерт работает с застопоренным шпинделем в течение 1 с и находится в отключенном состоянии в течение 9 с, при этом продолжительность перерыва входит в предписанное рабочее время.
Во время данного испытания допускается замена щеток, а гайковерт смазывают как в условиях нормальной эксплуатации. В случае механического отказа, не оказывающего отрицательного влияния на соответствие данному стандарту, допускается замена отказавшей детали.
Если превышение температуры любой части машины больше превышения температуры, определенного в испытании по 12.1, можно использовать принудительное охлаждение или перерывы, при этом время перерывов исключают из указанного времени работы. При применении принудительного охлаждения оно не должно изменять поток воздуха в машине или перераспределять отложения графитной пыли.
Во время этих испытаний не должны срабатывать встроенные в машину устройства защиты от перегрузки.
18 Ненормальный режим работы
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
18.8 Замена таблицы 4.
Требуемые уровни эффективности
19 Механическая безопасность
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
19.6 Данный подпункт не применяется.
20 Механическая прочность
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
20.5 Данный подпункт не распространяется на ударные гайковерты с квадратным сечением выходного вала, сторона которого больше или равна 13 мм.
21 Конструкция
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
21.30 Данный подпункт не распространяется на ударные гайковерты с квадратным сечением выходного вала, сторона которого больше или равна 13 мм.
22 Внутренняя проводка
Применяют соответствующий раздел IEC 62841-1.
23 Комплектующие изделия
Применяют соответствующий раздел IEC 62841-1.
24 Присоединение к источнику питания и внешние гибкие шнуры
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
24.4 Замена абзацев 1 и 2.
Для ударных гайковертов должен использоваться гибкий кабель (шнур) питания, предназначенный для тяжелых условий эксплуатации, — кабель в усиленной полихлоропреновой оболочке (кодовое обозначение 60245 IEC 66) или быть аналогичным ему.
25 Зажимы для внешних проводов
Применяют соответствующий раздел IEC 62841-1.
26 Заземление
Применяют соответствующий раздел IEC 62841-1.
27 Винты и соединения
Применяют соответствующий раздел IEC 62841-1.
28 Пути утечки тока, воздушные зазоры и расстояние по изоляции
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
I.2 Определение шумовых характеристик (тест код, класс 2)
Применяют соответствующий раздел IEC 62841-1 со следующими изменениями:
I.2.4 Условия установки и монтажа электрических машин при испытании на шум
Шуруповерты подвешивают. Устройство крепления рабочего инструмента должно быть расположено горизонтально.
Ударные гайковерты удерживают и используют, как указано в I.2.5.
Шуруповерты испытывают на холостом ходу.
Ударные гайковерты испытывают под нагрузкой. Нагрузку прикладывают с помощью тормозного устройства, при этом вращающая тормоз головка должна вращаться с испытательной частотой вращения (45 +/- 5) об/мин и непрерывной работой ударного механизма. На рисунке I.101 показано тормозное устройство на упругом материале на испытательной стойке, при этом геометрический центр машины находится на высоте 1 м над отражающей плоскостью. Детали тормозного устройства приведены в приложении C ISO 28927-2:2009.
Во избежание дребезга деталей 2, 3 и 5 тормозного устройства, показанного на рисунках C.1 и C.2 ISO 28927-2:2009, они могут быть изолированы друг от друга резиной или иным подобным материалом.
Усилие подачи должно быть достаточным лишь для обеспечения безопасного управления.
Время измерения должно составлять не менее 10 с.
Применяют соответствующий раздел IEC 62841-1 со следующими дополнениями.
На рисунках I.102 и I.103 показаны расположения датчиков для различных шуруповертов и ударных гайковертов.
Применяют условия работы по IEC 62841-1, заменив условия указанные в таблицах I.101 и I.102.
Условия работы для шуруповертов
Примечание - Поскольку контроль нагрузки, приложенной к шпинделю шуруповерта затруднен (нагрузка не стационарна) и выявлено, что она мало влияет на результаты испытаний, вибрацию измеряют только на холостом ходу.
Условия работы для ударных гайковертов
| Ориентация | Машины испытывают под нагрузкой следующим образом. Производят затяжку шестигранного болта или гайки (резьбовое соединение болт-гайка). При первоначальной установке болта или гайки используют стальную плиту — нагружатель испытательного устройства в соответствии с рисунком I.104. Испытательное устройство устанавливают либо на полу, либо на бетонном блоке, имеющем размер не менее размера испытательного устройства и толщину не менее 200 мм. Примечание — На рисунке I.104 показан пример установки испытательного приспособления. Используются болты или гайки наибольшего размера для испытуемой машины. Резьбовое соединение выполнено в виде жесткого стыка с одной стальной шайбой под головкой. При первоначальной установке болта или гайки должен обеспечиваться зазор равный 10 мм между головкой болта или гайкой и стальной плитой для обеспечения разгона механизма. В ходе испытания испытательное устройство не должно поворачиваться или смещаться. Стальная плита должна быть достаточно длинной для установки 5 монтажных узлов (болт-гайка) с зазором между отдельными узлами, по меньшей мере, равным размеру описанного диаметра головки болта или гайки, или размеру, который обеспечивает работу без задевания о соседние монтажные узлы |
|---|---|
| Рабочий инструмент | Шестигранные головки с размерами, необходимыми для оговоренных выше болтов или гаек |
| Усилие подачи | Следует обеспечить достаточное усилие хвата и усилие подачи для поддержания безопасного управления. Следует избегать приложения чрезмерного усилия хвата и подачи |
| Цикл испытания | Цикл испытания состоит из завинчивания и затягивания в течение 5 с после первого удара назначенного болта или гайки (в одной серии испытаний — пять циклов). Измерение начинают с момента включения машины, при этом в положении головки или отвертки-вставки (биты) сочленены с болтом или гайкой до окончания 5 с после первого удара при непрерывной работе. Сюда входит время на завинчивание на расстояние 10 мм. |
I.3.6.2 Декларация величины полной вибрации
Заявляется величина полной вибрации ah на рукоятке с наивысшим уровнем вибрации и неопределенность K, а также:
- для ударных гайковертов описание режима работы «ударная затяжка крепежных элементов максимального размера для данной машины».

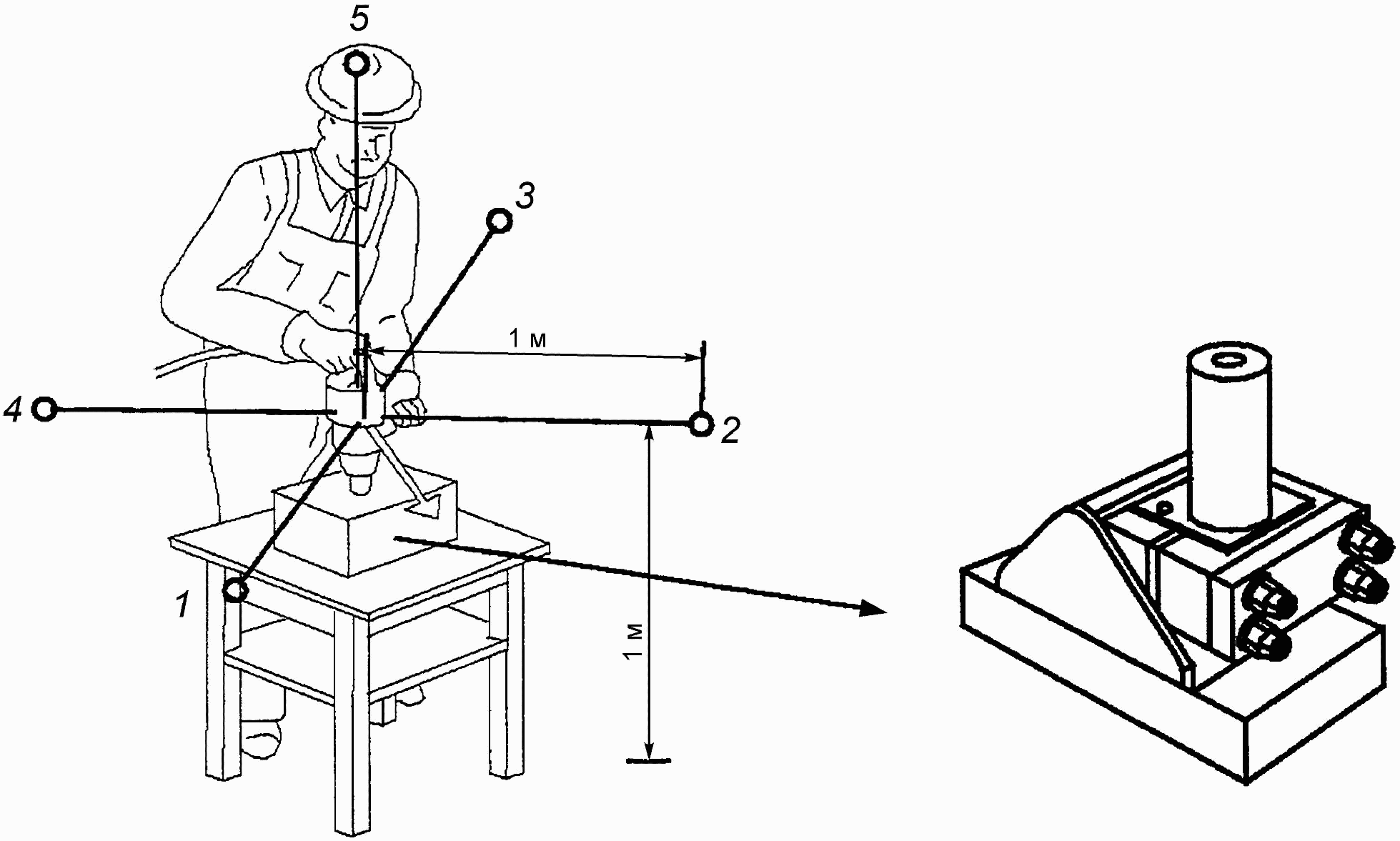

1, 2, 3, 4, 5 — точки расположения микрофонов

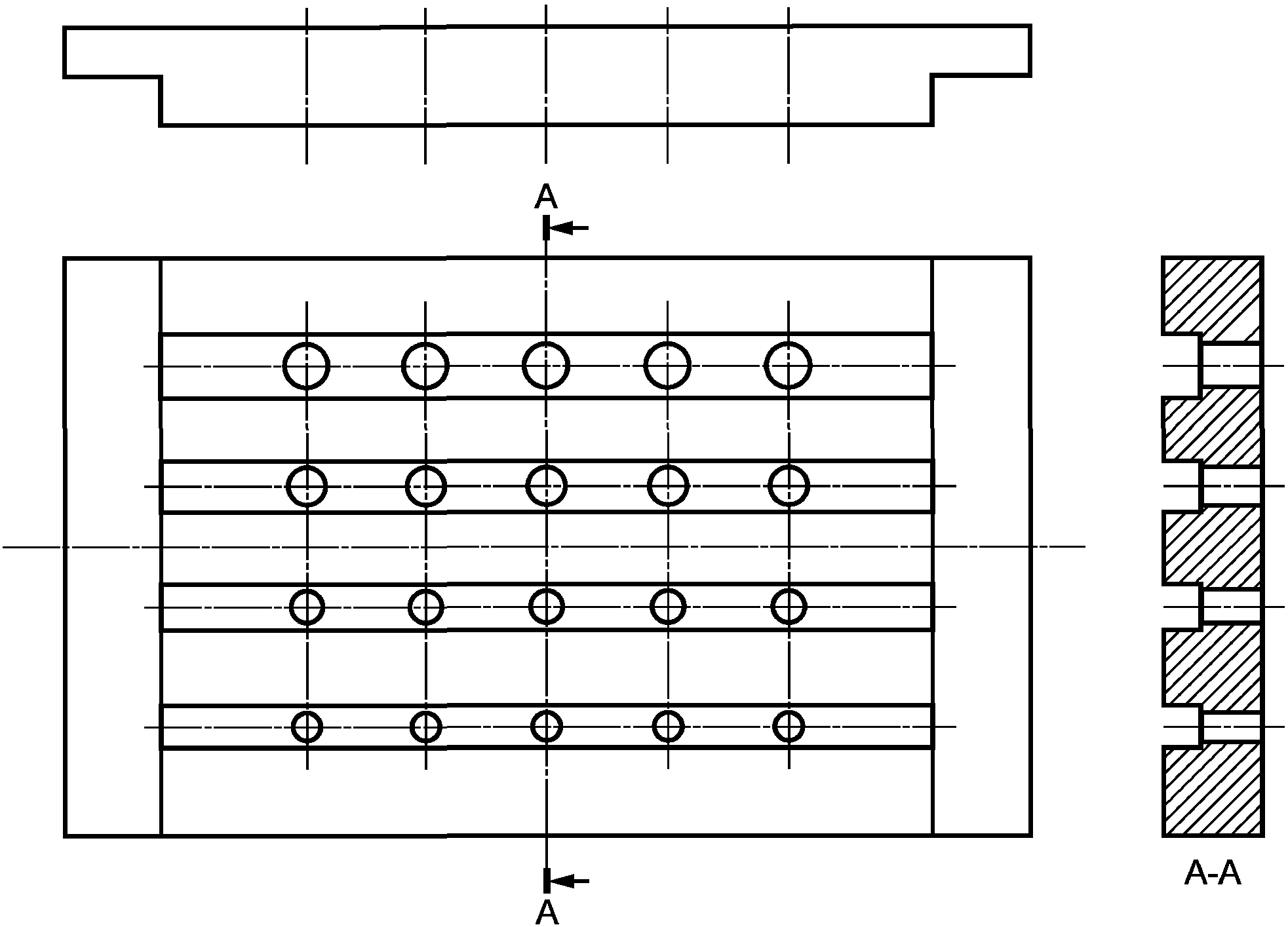

Рисунок I.101 — Тормозное устройство

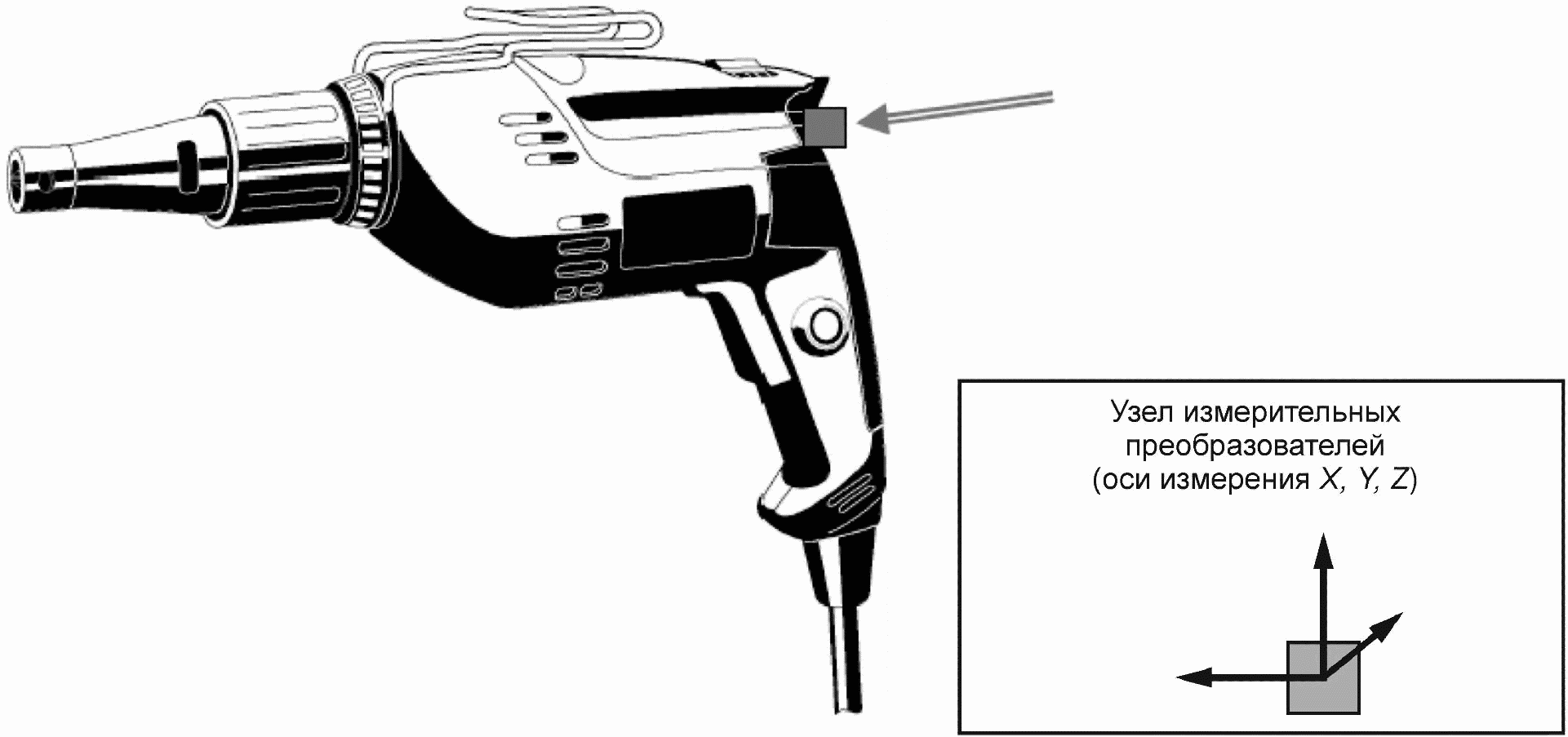

преобразователя для шуруповертов

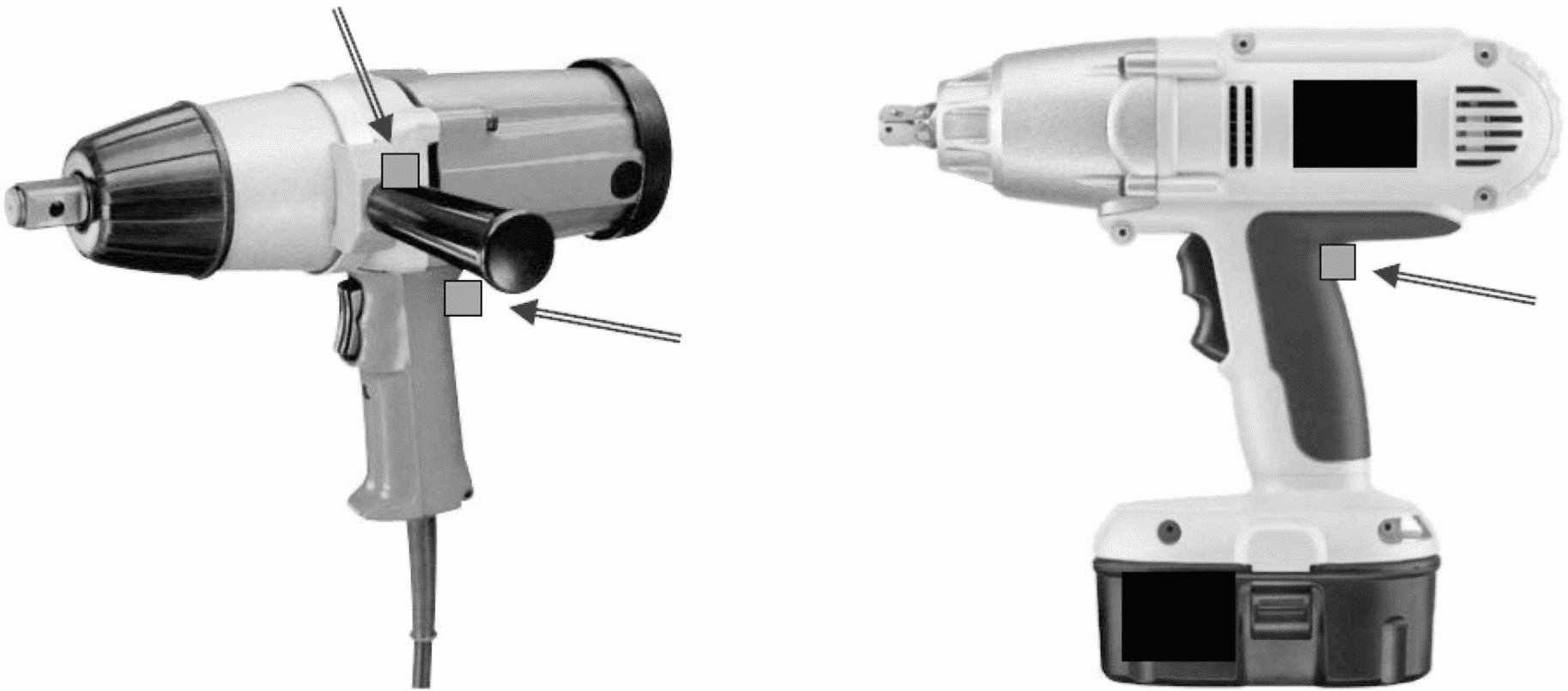

для ударных гайковертов

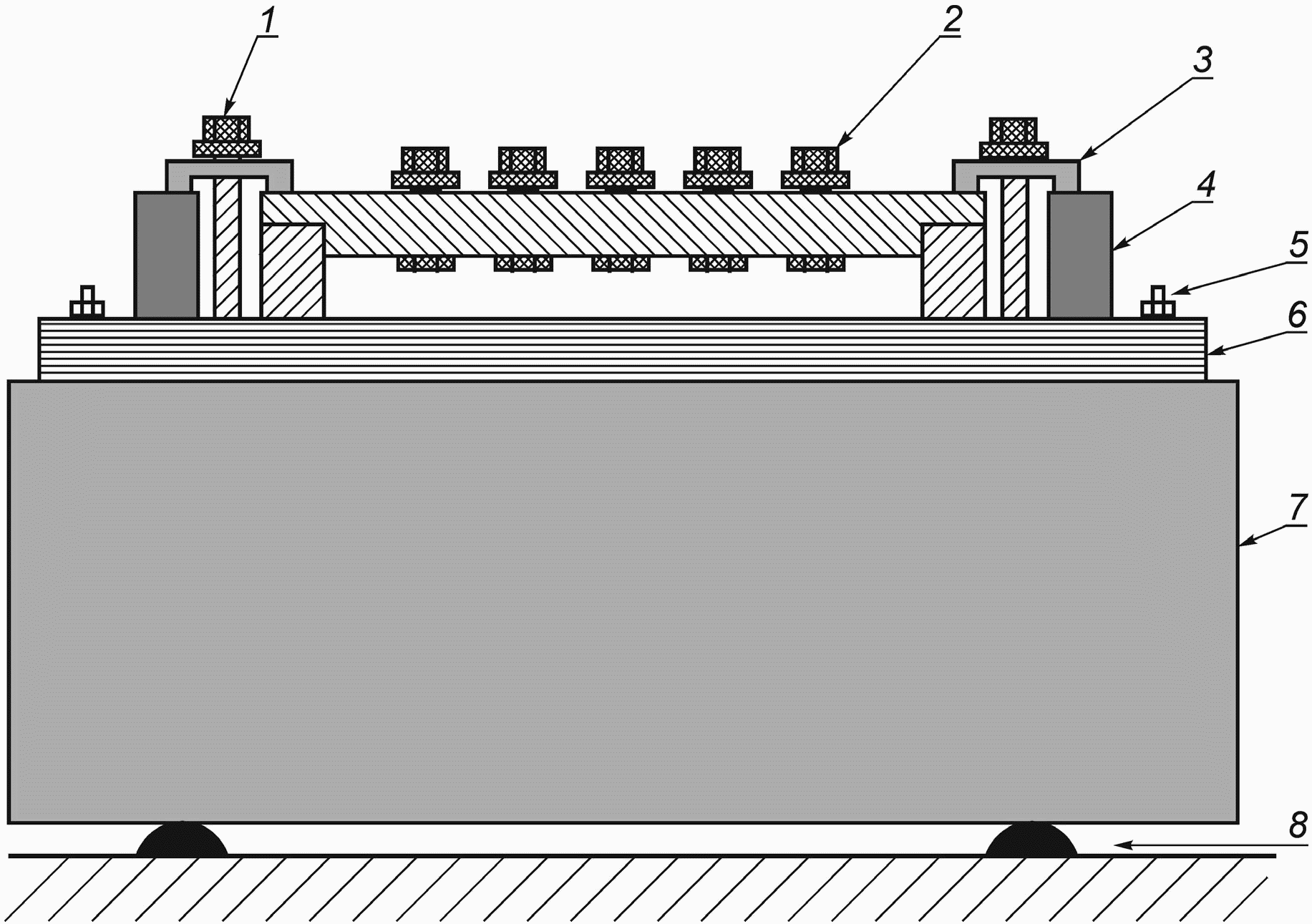

плита); 3 — стальной блок (скоба); 4 — поддерживающий
стальной блок; 5 — анкер; 6 — стальная плита; 7 — бетонный
блок или пол; 8 — упругий материал (при использовании блока)
для ударных гайковертов
АККУМУЛЯТОРНЫЕ МАШИНЫ И АККУМУЛЯТОРНЫЕ БАТАРЕИ
При отсутствии иных указаний в данном приложении применимы все пункты настоящего стандарта.
K.8.14.1.1 Замена пункта 101): 101) При работе с крепежным элементом, который может прикоснуться к скрытой проводке, удерживайте ручную машину за изолированные поверхности. При прикосновении крепежных элементов к находящемуся под напряжением проводу открытые металлические части ручной машины могут попасть под напряжение и вызвать поражение оператора электрическим током.
Примечание - Приведенное выше предупреждение безопасности относится только к шуруповертам и ударным гайковертам с квадратным сечением хвостовика, сторона которого менее 13 мм.
K.12.2.1 Этот пункт не применяется.
K.17.2 Этот пункт не применяется.
K.24.4 Этот пункт не применяется.
(справочное)
| Обозначение международного стандарта | Степень соответствия | Обозначение и наименование межгосударственного стандарта |
| IEC 62841-1:2014 | IDT | ГОСТ IEC 62841-1-2014 Машины ручные, переносные и садово-огородные электрические. Безопасность и методы испытаний. Часть 1. Общие требования |
| ISO 28927-2:2009 | - | <*> |
| <*> Соответствующий межгосударственный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандарта: - IDT — идентичный стандарт. | ||
