ГОСТ IEC 61558-2-4-2015. Межгосударственный стандарт. Безопасность силовых трансформаторов, источников питания, реакторов и аналогичных изделий. Часть 2-4. Дополнительные требования и методы испытаний разделительных трансформаторов и блоков питания с разделительными трансформаторами
(введен в действие Приказом Росстандарта от 26.01.2024 № 71-ст)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 11.05.2023 № 55). Документ включен в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Комиссии Таможенного союза от 16.08.2011 № 768). Документ введен в действие с 01.01.2025 с правом досрочного применения.
Введен в действие Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 января 2024 г. № 71-ст
БЕЗОПАСНОСТЬ СИЛОВЫХ ТРАНСФОРМАТОРОВ, ИСТОЧНИКОВ ПИТАНИЯ,
РЕАКТОРОВ И АНАЛОГИЧНЫХ ИЗДЕЛИЙ
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
РАЗДЕЛИТЕЛЬНЫХ ТРАНСФОРМАТОРОВ И БЛОКОВ
ПИТАНИЯ С РАЗДЕЛИТЕЛЬНЫМИ ТРАНСФОРМАТОРАМИ
Safety of power transformers, power supplies, reactors
and similar products. Part 2-4. Particular requirements
and tests for isolating transformers and power supply
units incorporating isolating transformers
(IEC 61558-2-4:2009, Safety of transformers, reactors,
power supply units and similar products for supply voltages
up to 1 100 V — Part 2-4: Particular requirements and tests
for isolating transformers and power supply units
incorporating isolating transformers, IDT)
1 января 2025 года
с правом досрочного применения
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Научно-производственным республиканским унитарным предприятием «Белорусский государственный институт стандартизации и сертификации» (БелГИСС) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Государственным комитетом по стандартизации Республики Беларусь
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 февраля 2015 г. № 75-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 января 2024 г. № 71-ст межгосударственный стандарт ГОСТ IEC 61558-2-4-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2025 г. с правом досрочного применения
5 Настоящий стандарт идентичен международному стандарту IEC 61558-2-4:2009 «Безопасность трансформаторов, реакторов, блоков питания и аналогичных изделий с напряжением питания до 1100 В. Часть 2-4. Дополнительные требования и методы испытаний разделительных трансформаторов и блоков питания с разделительными трансформаторами» («Safety of transformers, reactors, power supply units and similar products for supply voltages up to 1 100 V — Part 2-4: Particular requirements and tests for isolating transformers and power supply units incorporating isolating transformers», IDT).
Международный стандарт разработан Техническим комитетом IEC/TC 96 «Малогабаритные трансформаторы, реакторы, источники электропитания и аналогичные изделия» Международной электротехнической комиссии (IEC).
Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
Введение
Настоящий стандарт представляет собой прямое применение международного стандарта IEC 61558-2-4:2009.
Настоящий стандарт применяют совместно с IEC 61558-1. Если в настоящем стандарте встречается ссылка на часть 1, то это соответствует IEC 61558-1.
Настоящий стандарт дополняет или изменяет соответствующие положения IEC 61558-1 с учетом его назначения и области распространения на разделительные трансформаторы и источники питания с разделительными трансформаторами.
В случае, если какой-либо пункт стандарта части 1 отсутствует в настоящем стандарте, требования этого пункта распространяются на настоящий стандарт там, где это применимо. Наличие в тексте настоящего стандарта слов-указателей «дополнение», «изменение» или «замена» указывает на необходимость соответствующего изменения текста IEC 61558-1.
Нумерация пунктов настоящего стандарта, дополняющих разделы IEC 61558-1, начинается с цифры 101.
В настоящем стандарте использованы следующие шрифтовые выделения:
Термины, приведенные в разделе 3, в тексте стандарта выделены полужирным шрифтом.
1 Область применения
Настоящий стандарт устанавливает требования безопасности разделительных трансформаторов общего назначения и источников питания с разделительными трансформаторами общего назначения. Трансформаторы, содержащие электронные схемы, также входят в область применения настоящего стандарта.
Примечание 1 — Требования безопасности включают в себя электрические, тепловые и механические аспекты.
Если не указано иное, то далее термин трансформатор охватывает разделительные трансформаторы общего назначения и блоки питания с разделительными трансформаторами общего назначения.
Примечание 2 — Настоящий стандарт распространяется на блоки питания (линейные). Для импульсных блоков питания совместно с настоящим стандартом применяется IEC 61558-2-16.
Настоящий стандарт распространяется на стационарные или переносные, однофазные или многофазные, с воздушным охлаждением (естественным или принудительным) автономные и присоединенные сухие трансформаторы. Обмотки могут быть герметизированы или негерметизированы.
Значение номинального напряжения питания не должно превышать 1100 В переменного тока и значения номинальной частоты питания и внутренней рабочей частоты не должны превышать 500 Гц.
Номинальная выходная мощность не должна превышать:
Настоящий стандарт распространяется на трансформаторы без ограничения их номинальной выходной мощности, которые являются предметом соглашения между потребителем и изготовителем.
Примечание 3 — Трансформаторы, предназначенные для питания распределительных сетей, не входят в область применения настоящего стандарта.
Значение вторичного напряжения холостого хода и номинального вторичного напряжения должно превышать 50 В переменного тока или 120 В постоянного тока без пульсаций, и где это применимо, не должно превышать 500 В переменного тока или 708 В постоянного тока без пульсаций.
Значение вторичного напряжения холостого хода и номинального вторичного напряжения может быть до 1000 В переменного тока или 1415 В постоянного тока без пульсаций для трансформаторов особого применения.
Настоящий стандарт не распространяется на внешние цепи и их компоненты, предназначенные для присоединения к входным и выходным выводам трансформаторов.
Трансформаторы, на которые распространяется настоящий стандарт, используют только там, где согласно правилам устройства электроустановок или требованиям стандартов на электроприборы между цепями требуется двойная или усиленная изоляция.
Примечание 4 — Следует обратить внимание на следующее:
- для трансформаторов, предназначенных для использования на автомобильном, морском и воздушном транспорте, может возникнуть необходимость в дополнительных требованиях (согласно другим применяемым стандартам, национальным правилам и т.д.);
- должны быть предусмотрены меры по защите оболочки и компонентов внутри нее от внешних воздействий, таких как плесневые грибы, грызуны, термиты, солнечная радиация и обледенение;
- должны учитываться различные условия перевозки, хранения и эксплуатации трансформаторов;
- к трансформаторам, предназначенным для использования в особой окружающей среде, например тропической, могут быть применены дополнительные требования согласно другим соответствующим стандартам и национальным правилам.
Примечание 5 — Технологическое совершенствование трансформаторов может вызвать необходимость в увеличении верхней частотной границы, а до тех пор настоящий стандарт может использоваться как руководящий документ.
2 Нормативные ссылки
Применяют соответствующий раздел части 1 со следующим дополнением:
IEC 61558-1:2009 <1>, Safety of power transformers, power supplies, reactors and similar products. Part 1. General requirements and tests (Безопасность силовых трансформаторов, источников питания, реакторов и аналогичных изделий. Часть 1. Общие требования и испытания)
<1> Действует IEC 61558-1:2017. Однако для однозначного соблюдения требований настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
3 Термины и определения
Применяют соответствующий раздел части 1.
4 Общие требования
Применяют соответствующий раздел части 1.
5 Общие условия проведения испытаний
Применяют соответствующий раздел части 1.
6 Номинальные значения параметров
Применяют соответствующий раздел части 1.
6.101 Значение номинального вторичного напряжения должно быть больше 50 В переменного тока или 120 В постоянного тока без пульсаций, но не превышать:
- 250 В переменного тока для однофазных переносных трансформаторов;
- 400 В переменного тока для многофазных переносных трансформаторов, и
- 500 В переменного тока или 708 В постоянного тока без пульсаций для других трансформаторов. В этом случае значение номинального вторичного напряжения может быть до 1000 В переменного тока или 1415 В постоянного тока без пульсаций в соответствии с национальными правилами устройства электроустановок или для специальных целей. Это вторичное напряжение ограничивается даже тогда, когда вторичные обмотки, не предназначенные для соединения, соединены последовательно.
6.102 Значение номинальной выходной мощности не должно превышать:
Трансформаторы без ограничения их номинальной выходной мощности являются предметом соглашения между потребителем и изготовителем.
6.103 Значения номинальной частоты питания и внутренней рабочей частоты не должны превышать 500 Гц.
6.104 Значение номинального напряжения питания не должно превышать 1100 В переменного тока.
Соответствие требованиям 6.101 - 6.104 проверяют осмотром маркировки.
7 Классификация
Применяют соответствующий раздел части 1.
8 Маркировка и другая информация
Применяют соответствующий раздел части 1 со следующими изменениями:

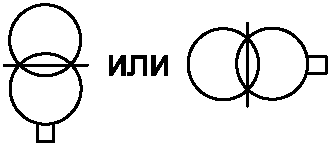

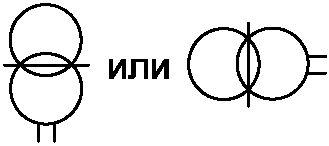

Заменить первое предложение следующим: соответствующие графические обозначения, приведенные в 8.11, указывают тип трансформатора.
8.11 Дополнение
9 Защита от поражения электрическим током
Применяют соответствующий раздел части 1.
10 Изменение установки первичного напряжения
Применяют соответствующий раздел части 1.
11 Вторичное напряжение и вторичный ток под нагрузкой
Применяют соответствующий раздел части 1.
12 Вторичное напряжение холостого хода
Применяют соответствующий раздел части 1 со следующими изменениями:
Вторичное напряжение холостого хода измеряют при питании трансформатора номинальным напряжением питания с номинальной частотой питания и при температуре окружающей среды, установленной в части 1.
12.101 Вторичное напряжение холостого хода должно быть больше 50 В переменного тока или 120 В постоянного тока без пульсаций, но не превышать:
- 300 В переменного тока для однофазных переносных трансформаторов;
- 500 В переменного тока для многофазных переносных трансформаторов, и
- 500 В переменного тока или 708 В постоянного тока без пульсаций для других трансформаторов. В этом случае значение вторичного напряжения холостого хода может быть до 1000 В переменного тока или 1415 В постоянного тока без пульсаций в соответствии с национальными правилами устройства электроустановок или для специальных целей.
Для автономных трансформаторов это вторичное напряжение ограничивается даже тогда, когда вторичные обмотки, не предназначенные для соединения, соединены последовательно.
12.102 Разница между значениями вторичного напряжения холостого хода и вторичного напряжения под нагрузкой не должна быть слишком большой.
Разница между значениями вторичного напряжения холостого хода и вторичного напряжения под нагрузкой, выраженная в процентах, рассчитывается по следующей формуле:
\frac{U_{no - load} - U_{load}}{U_{load}} \cdot 100(\%),
где Uno-load — вторичное напряжение холостого хода;
Соответствие требованиям 12.101 и 12.102 проверяют измерением вторичного напряжения холостого хода при температуре окружающей среды, при питании трансформатора номинальным напряжением питания и номинальной частоте питания.
Разница не должна превышать значений, приведенных в таблице 101.
Разница между значениями вторичного напряжения
холостого хода и вторичного напряжения под нагрузкой
13 Напряжение короткого замыкания
14 Нагрев
Применяют соответствующий раздел части 1.
15 Короткое замыкание и защита от перегрузки
Применяют соответствующий раздел части 1.
16 Механическая прочность
Применяют соответствующий раздел части 1.
17 Защита от вредного проникновения пыли, твердых предметов и влаги
Применяют соответствующий раздел части 1.
18 Сопротивление изоляции, электрическая прочность и ток утечки
Применяют соответствующий раздел части 1.
19 Конструкция
Применяют соответствующий раздел части 1 со следующими изменениями:
Замена 19.1 части 1 следующим:
19.1 Первичные и вторичные цепи должны быть электрически разделены друг с другом, а также конструкция должна исключать возможность любого соединения между этими цепями, прямого или косвенного, через другие токопроводящие части, за исключением преднамеренного соединения.
Соответствие проверяют осмотром и измерениями, с учетом разделов 18 и 26.
19.1.1 Изоляция между первичной(ыми) и вторичной(ыми) обмоткой(ами) должна состоять из двойной или усиленной изоляции (рассчитанной на рабочее напряжение), кроме случая соответствия требованиям 19.1.3.
Кроме того, применяют следующие требования:
- для трансформаторов класса I, не предназначенных для присоединения к сети питания с помощью вилки, изоляция между первичными обмотками и корпусом, соединенным с землей, должна состоять, по крайней мере, из основной изоляции, рассчитанной на первичное напряжение. Изоляция между вторичными обмотками и корпусом, соединенным с землей, должна состоять, по крайней мере, из основной изоляции (рассчитанной на вторичное напряжение);
- для трансформаторов класса I, предназначенных для присоединения к сети питания с помощью вилки, изоляция между первичными обмотками и корпусом должна состоять, по крайней мере, из основной изоляции, а изоляция между вторичными обмотками и корпусом должна состоять, по крайней мере, из дополнительной изоляции (основная и дополнительная изоляции должны быть рассчитаны на рабочее напряжение);
- для трансформаторов класса II изоляция между первичными обмотками и корпусом должна состоять из двойной или усиленной изоляции (рассчитанной на первичное напряжение). Изоляция между вторичными обмотками и корпусом должна состоять из двойной или усиленной изоляции (рассчитанной на вторичное напряжение).
19.1.2 Для трансформаторов с промежуточными токопроводящими частями (например, магнитопровод), не подключенными к корпусу и расположенными между первичными и вторичными обмотками, применяются следующие требования:
19.1.2.1 для трансформаторов класса I и класса II изоляция между первичными и вторичными обмотками через промежуточные токопроводящие части должна состоять из двойной или усиленной изоляции (рассчитанной на рабочее напряжение);
- для трансформаторов класса II изоляция между первичными обмотками и корпусом и между вторичными обмотками и корпусом через промежуточные токопроводящие части должна состоять из двойной или усиленной изоляции (рассчитанной на первичное и вторичное напряжение), для цепей БСНН требуется только основная изоляция;
- для трансформаторов, не являющихся автономными (IP00), изоляция между первичными и вторичными обмотками через промежуточные токопроводящие части должна состоять из двойной или усиленной изоляции (рассчитанной на рабочее напряжение).
19.1.2.2 в качестве альтернативы 19.1.2.1 для трансформаторов класса I, не предназначенным для присоединения вилкой, и для трансформаторов, не являющихся автономными (IP00), если конструкцией обеспечивается соединение всех пластин магнитопровода с землей (например, пайкой/сваркой) и если в паспорте или инструкции четко определено, что безопасность трансформатора зависит от наличия заземления и поэтому не допускается его использование в оборудовании класса II, применяют следующее: изоляция между первичными обмотками и промежуточной токопроводящей частью, соединенной с землей, и между вторичными обмотками и промежуточной токопроводящей частью, соединенной с землей, должна состоять, по крайней мере, из основной изоляции (рассчитанной на первичное и вторичное напряжение);
19.1.2.3 в дополнение к 19.1.2.1 и 19.1.2.2 изоляция между промежуточными токопроводящими частями и первичными обмотками и между промежуточными токопроводящими частями и вторичными обмотками должна состоять, по крайней мере, из основной изоляции (рассчитанной на первичное и вторичное напряжение). Промежуточная токопроводящая часть, не отделенная от первичной или вторичной обмоток или корпуса, по крайней мере, основной изоляцией, считается присоединенной к соответствующей части(ям).
19.1.3 Для трансформаторов класса I, не предназначенных для присоединения к сети питания вилкой, изоляция между первичной и вторичной обмотками может состоять из основной изоляции с защитным экранированием вместо двойной или усиленной изоляции при условии выполнения следующих условий:
- изоляция между первичной обмоткой и защитным экраном должна соответствовать требованиям к основной изоляции (рассчитанной на первичное напряжение);
- изоляция между защитным экраном и вторичной обмоткой должна соответствовать требованиям к основной изоляции (рассчитанной на вторичное напряжение);
- защитный экран, если не указано иное, должен быть выполнен из металлической фольги или проволочной сетки, охватывая первичную обмотку по всей ширине, и не должен иметь зазоров и отверстий;
- если защитный экран не охватывает первичную обмотку по всей ширине, должны использоваться дополнительные липкие ленты или подобная изоляция для обеспечения двойной изоляции в этой области;
- если защитный экран изготовлен из фольги, то каждый ее оборот должен быть изолирован от других. В случае только одного оборота перекрытие слоев изоляции должно быть как минимум 3 мм;
- проволока проволочного экрана и выводной провод защитного экрана должны иметь площадь поперечного сечения, соответствующую номинальному току устройства защиты от перегрузки, для обеспечения того, чтобы в случае пробоя изоляции устройство защиты от перегрузки разомкнуло цепь до разрушения выводного провода;
- выводной провод должен быть припаян к защитному экрану или закреплен другим столь же надежным способом.
Примечание - В настоящем подразделе термин «обмотки» не включает в себя первичные цепи.
Примеры конструкции обмоток приведены в приложении M части 1.
19.1.4 Не должно быть никаких соединений между вторичными цепями и защитным заземлением, кроме случаев если это разрешено для присоединенных трансформаторов стандартом на соответствующее оборудование.
19.1.5 Не должно быть никаких соединений между вторичными цепями и корпусом, кроме разрешаемых соответствующим стандартом на оборудование с присоединенными трансформаторами.
Соответствие проверяют осмотром.
19.1.6 Входные и выходные выводы для подключения внешней проводки должны располагаться так, чтобы расстояние, измеренное между точками подключения проводов к этим выводам, было не менее 25 мм. Если для получения этого расстояния используется перегородка, то измерение должно проводиться над и вокруг перегородки, которая должна быть выполнена из изолирующего материала и постоянно закреплена на трансформаторе.
Соответствие проверяют осмотром и измерением без учета промежуточных токопроводящих частей.
19.101 Переносные трансформаторы с номинальной выходной мощностью, не превышающей 630 В·А, должны быть класса II.
19.102 Не должно быть никаких соединений между вторичными цепями и корпусом, кроме присоединенных трансформаторов, в случае разрешения стандартом на соответствующее оборудование.
19.103 Для трансформаторов, присоединяемых к сети питания вилкой любого типа (встроенной или нет), альтернатива из основной изоляции с защитным экранированием не допускается.
20 Компоненты
Применяют соответствующий раздел части 1.
21 Внутренняя проводка
Применяют соответствующий раздел части 1.
22 Присоединение к источнику питания и другие внешние гибкие кабели и шнуры
Применяют соответствующий раздел части 1.
23 Выводы для внешних проводов
Применяют соответствующий раздел части 1.
24 Средства обеспечения защитного заземления
Применяют соответствующий раздел части 1.
25 Винты и соединения
Применяют соответствующий раздел части 1.
26 Пути утечки, зазоры и расстояния через изоляцию
Применяют соответствующий раздел части 1 со следующим дополнением:
26.101 Величины путей утечки, зазоров и расстояний через изоляцию для значений рабочего напряжения свыше 1000 В могут быть определены путем экстраполяции.
27 Теплостойкость, огнестойкость и трекингостойкость
Применяют соответствующий раздел части 1.
28 Стойкость к коррозии
Применяют соответствующий раздел части 1.
Приложения
Применяют соответствующие приложения части 1 со следующими изменениями.
(обязательное)
ПУТИ УТЕЧКИ (ПУ), ЗАЗОРЫ (З) И РАССТОЯНИЯ ЧЕРЕЗ ИЗОЛЯЦИЮ
(РЧИ) ДЛЯ МАТЕРИАЛА ГРУППЫ II (400 <= СИТ < 600)
Применяют соответствующее приложение части 1 со следующим дополнением:
Величины путей утечки, зазоров и расстояний через изоляцию для значений рабочего напряжения свыше 1000 В могут быть определены путем экстраполяции.
(обязательное)
Применяют соответствующее приложение части 1 со следующим дополнением:
Величины путей утечки, зазоров и расстояний через изоляцию для значений рабочего напряжения свыше 1000 В могут быть определены путем экстраполяции.
ПОЯСНЕНИЕ ПО ПРИМЕНЕНИЮ IEC 60664-1:2007 (ПУНКТ 4.2) (СМ. IEC 61558-1, ПОДРАЗДЕЛ 26.2)
Значения рабочего напряжения свыше 1000 В могут быть определены путем экстраполяции.
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного стандарта |
| IEC 61558-1:2009 | IDT | ГОСТ IEC 61558-1-2012 «Безопасность силовых трансформаторов, блоков питания, электрических реакторов и аналогичных изделий. Часть 1. Общие требования и испытания» |
| Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT — идентичный стандарт. | ||
БИБЛИОГРАФИЯ
| УДК 621.314.228.2-78(083.74)(476) | МКС 29.180 | IDT |
| Ключевые слова: безопасность, силовой трансформатор, разделительный трансформатор, блок питания с разделительным трансформатором | ||
