ГОСТ IEC 61558-2-13-2015. Межгосударственный стандарт. Безопасность силовых трансформаторов, источников питания, реакторов и аналогичных изделий. Часть 2-13. Дополнительные требования и методы испытаний автотрансформаторов и блоков питания с автотрансформаторами
(введен в действие Приказом Росстандарта от 26.01.2024 № 72-ст)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 11.05.2023 № 55). Документ введен в действие с 01.01.2025 с правом досрочного применения.
от 26 января 2024 г. № 72-ст
БЕЗОПАСНОСТЬ СИЛОВЫХ ТРАНСФОРМАТОРОВ, ИСТОЧНИКОВ ПИТАНИЯ,
РЕАКТОРОВ И АНАЛОГИЧНЫХ ИЗДЕЛИЙ
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
АВТОТРАНСФОРМАТОРОВ И БЛОКОВ ПИТАНИЯ С АВТОТРАНСФОРМАТОРАМИ
Safety of power transformers, power supplies, reactors
and similar products. Part 2-13. Particular requirements
and tests for auto-transformers and power supply units
incorporating auto-transformers
с правом досрочного применения
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены».
Сведения о стандарте
1 ПОДГОТОВЛЕН Научно-производственным республиканским унитарным предприятием «Белорусский государственный институт стандартизации и сертификации» (БелГИСС) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Государственным комитетом по стандартизации Республики Беларусь
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 февраля 2015 г. № 75-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 января 2024 г. № 72-ст межгосударственный стандарт ГОСТ IEC 61558-2-13-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2025 г. с правом досрочного применения
5 Настоящий стандарт идентичен международному стандарту IEC 61558-2-13:2009 «Безопасность трансформаторов, реакторов, блоков питания и аналогичных изделий с напряжением питания до 1100 В. Часть 2-13. Дополнительные требования и методы испытаний автотрансформаторов и блоков питания с автотрансформаторами» («Safety of transformers, reactors, power supply units and similar products for supply voltages up to 1100 V — Part 2-13: Particular requirements and tests for auto-transformers and power supply units incorporating auto-transformers», IDT).
Международный стандарт разработан техническим комитетом IEC/TC 96 «Малогабаритные трансформаторы, реакторы, источники электропитания и аналогичные изделия» Международной электротехнической комиссии (IEC).
Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
Введение
Настоящий стандарт представляет собой прямое применение международного стандарта IEC 61558-2-13:2009.
Настоящий стандарт применяют совместно с IEC 61558-1. Если в настоящем стандарте встречается ссылка на часть 1, то это соответствует IEC 61558-1.
Настоящий стандарт дополняет или изменяет соответствующие положения IEC 61558-1 с учетом его назначения и области распространения на автотрансформаторы и блоки питания с автотрансформаторами.
В случае если какой-либо пункт стандарта части 1 отсутствует в настоящем стандарте, требования этого пункта распространяются на настоящий стандарт там, где это применимо. Наличие в тексте настоящего стандарта слов-указателей «дополнение», «изменение» или «замена» указывает на необходимость соответствующего изменения текста IEC 61558-1.
Нумерация пунктов настоящего стандарта, дополняющих разделы IEC 61558-1, начинается с цифры 101.
В настоящем стандарте использованы следующие шрифтовые выделения:
Термины, приведенные в разделе 3, в тексте стандарта выделены полужирным шрифтом.
1 Область применения
Настоящий стандарт устанавливает требования безопасности автотрансформаторов общего назначения и блоков питания с автотрансформаторами общего назначения.
Трансформаторы, содержащие электронные схемы, также входят в область применения настоящего стандарта.
Примечание 1 — Требования безопасности включают в себя электрические, тепловые и механические аспекты.
Если не указано иное, то далее термин трансформатор означает автотрансформаторы общего назначения и блоки питания с автотрансформаторами общего назначения.
Примечание 2 — Настоящий стандарт распространяется на блоки питания (линейные). Для импульсных блоков питания совместно с настоящим стандартом применяется IEC 61558-2-16.
Настоящий стандарт распространяется на стационарные или переносные, однофазные или многофазные, с воздушным охлаждением (естественным или принудительным) автономные или присоединенные сухие трансформаторы. Обмотки могут быть герметизированы или негерметизированы.
Значение номинального напряжения питания не превышает 1100 В переменного тока, а значения номинальной частоты питания и внутренней рабочей частоты не превышают 500 Гц.
Значение мощности сердечника не должно превышать:
Значение выходной мощности не должно превышать:
Настоящий стандарт распространяется на трансформаторы без ограничения мощности сердечника и номинальной выходной мощности, являющиеся предметом соглашения между потребителем и изготовителем.
Когда это применимо, значение вторичного напряжения холостого хода или номинального вторичного напряжения не должно превышать 1000 В переменного тока или 1415 В постоянного тока без пульсаций, а для автономных трансформаторов значение вторичного напряжения холостого хода и номинального вторичного напряжения должно быть не менее 50 В переменного тока или 120 В постоянного тока без пульсаций.
Настоящий стандарт не распространяется на внешние цепи и их компоненты, предназначенные для присоединения к входным и выходным выводам трансформаторов.
Трансформаторы, на которые распространяется настоящий стандарт, используют только в установках, в которых согласно правилам устройства электроустановок или требованиям стандартов на электроприборы между цепями не требуется изоляция.
Примечание 3 — Следует обратить внимание на следующее:
- для трансформаторов, предназначенных для использования на автомобильном, морском и воздушном транспорте, может возникнуть необходимость в дополнительных требованиях (согласно другим применяемым стандартам, национальным правилам и т.д.);
- должны быть предусмотрены меры по защите оболочки и компонентов внутри нее от внешних воздействий, таких как плесневые грибы, грызуны, термиты, солнечная радиация и обледенение;
- должны учитываться различные условия перевозки, хранения и эксплуатации трансформаторов;
- к трансформаторам, предназначенным для использования в особой окружающей среде, могут быть применены дополнительные требования согласно другим соответствующим стандартам и национальным правилам.
Примечание 4 — Технологическое совершенствование трансформаторов может вызвать необходимость в увеличении верхней частотной границы, а до тех пор настоящий стандарт может использоваться как руководящий документ.
2 Нормативные ссылки
Применяют соответствующий раздел части 1 со следующим дополнением.
IEC 61558-1:2009 <1>, Safety of power transformers, power supplies, reactors and similar products. Part 1. General requirements and tests (Безопасность силовых трансформаторов, источников питания, реакторов и аналогичных изделий. Часть 1. Общие требования и испытания)
<1> Заменен на IEC 61558-1:2017. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
3 Термины и определения
Применяют соответствующий раздел части 1 со следующими изменением и дополнением:
Примечание 2 3.7.22 не применяется.
3.1.101 автотрансформатор (auto-transformer): Трансформатор, в котором первичные и вторичные обмотки имеют общую часть.
Примечание 1 — Автотрансформаторы для регулировки могут иметь дополнительные обмотки (см. рисунок 101) или ответвления (см. рисунок 102).
Примечание 2 — Трансформаторы с обмотками, разделенными по крайней мере функциональной изоляцией, и электрические соединенные рассматриваются в качестве автотрансформаторов (см. рисунок 103).
Рисунок 103 — Обмотки, разделенные функциональной изоляцией
3.5.101 мощность сердечника (core power): Мощность, преобразованная сердечником, если этот сердечник используется в трансформаторе с раздельными обмотками при тех же значениях напряжения питания, вторичном напряжении, частоте, коэффициенте мощности и тепловых характеристиках.
4 Общие требования
Применяют соответствующий раздел части 1.
5 Общие условия проведения испытаний
6 Номинальные значения параметров
6.101 Значение номинального вторичного напряжения не должно превышать 1000 В переменного тока или 1415 В постоянного тока без пульсаций. Для автономных трансформаторов значение номинального вторичного напряжения должно быть больше 50 В переменного тока или 120 В постоянного тока без пульсаций.
6.102 Значение номинальной выходной мощности не должно превышать:
- 40 кВ·А для однофазных трансформаторов;
- 200 кВ·А для многофазных трансформаторов.
Трансформаторы без ограничения их номинальной выходной мощности являются предметом соглашения между потребителем и изготовителем.
6.103 Значения номинальной частоты питания и внутренней рабочей частоты не должны превышать 500 Гц.
6.104 Значение номинального напряжения питания не должно превышать 1100 В переменного тока.
6.105 Значение мощности сердечника не должно превышать:
- 2 кВ·А для однофазных трансформаторов;
- 10 кВ·А для многофазных трансформаторов.
Трансформаторы без ограничения мощности сердечника являются предметом соглашения между потребителем и изготовителем.
Соотношение между мощностью сердечника и номинальной выходной мощностью приведено в следующей формуле:
где Vmax и Vmin - максимальное и минимальное значения (номинальное напряжение питания или номинальное вторичное напряжение).
Примечание — В этом случае, ограничение мощности сердечника применяется к номинальной выходной мощности.
Эта формула не распространяется на трансформатор с раздельными обмотками, которые электрически соединены (см. рисунок 103). В этом случае мощность сердечника трансформатора равна номинальной выходной мощности.
Соответствие требованиям 6.101 - 6.105 проверяют осмотром маркировки.
7 Классификация
8 Маркировка и другая информация
Применяют соответствующий раздел части 1 со следующими изменением и дополнениями:

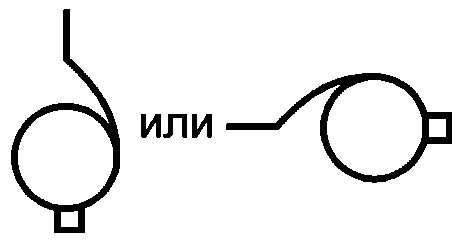

Маркировка трансформаторов должна содержать одно из графических обозначений, приведенных в 8.11;
8.11 Дополнение:
8.101 Если имеется вывод для присоединения к нулевой точке в схеме соединения вторичных обмоток звездой, то маркировка должна содержать значение максимального тока, протекающего через нулевую точку в схеме соединения вторичных обмоток звездой.
9 Защита от поражения электрическим током
10 Изменение установки первичного напряжения
11 Вторичное напряжение и вторичный ток под нагрузкой
Применяют соответствующий раздел части 1.
12 Вторичное напряжение холостого хода
Применяют соответствующий раздел части 1 со следующим дополнением:
Вторичное напряжение холостого хода измеряют при питании трансформатора номинальным напряжением питания с номинальной частотой питания и при температуре окружающей среды.
12.101 Значение вторичного напряжения холостого хода автономных трансформаторов должно быть больше 50 В переменного тока или 120 В постоянного тока без пульсаций, но не превышать 1000 В переменного тока или 1415 В постоянного тока без пульсаций.
Для автономных трансформаторов это вторичное напряжение ограничивается даже в том случае, когда вторичные обмотки, не предназначенные для присоединения, соединены последовательно.
Примечание — Автотрансформатор может иметь более одной вторичной цепи для регулировки.
12.102 Разница между значениями вторичного напряжения холостого хода и вторичного напряжения под нагрузкой не должна быть слишком большой.
Разница между значениями вторичного напряжения холостого хода и вторичного напряжения под нагрузкой, выраженная в процентах, рассчитывается по следующей формуле:
\frac{U_{no - load} - U_{load}}{U_{load}} \times 100(\%),
Соответствие требованиям 12.101 и 12.102 проверяют измерением вторичного напряжения холостого хода при температуре окружающей среды, при питании трансформатора номинальным напряжением питания и номинальной частоте питания.
Разница не должна превышать значений, приведенных в таблице 101.
Разница между значениями вторичного напряжения холостого хода и вторичного напряжения под нагрузкой
13 Напряжение короткого замыкания
14 Нагрев
15 Короткое замыкание и защита от перегрузки
16 Механическая прочность
17 Защита от вредного проникновения пыли, твердых предметов и влаги
18 Сопротивление изоляции, электрическая прочность и ток утечки
18.2 Таблица 7: значения между первичными и вторичными цепями, между каждой первичной цепью и всеми другими первичными цепями, между каждой вторичной цепью и всеми другими вторичными цепями не применяют.
18.3 Таблица 8а: строки 1) и 2) не применяют.
19 Конструкция
19.106 Подключаемые с помощью вилки автотрансформаторы с номинальным первичным напряжением, большим чем номинальное вторичное напряжение, не должны иметь относительно земли на выходной розетке потенциал больший, чем номинальное вторичное напряжение.
Данное требование выполняется с помощью одного из следующих методов.
19.106.1 Система поляризованных входных и выходных штепсельных вилки и розетки
В этом случае должно быть дано указание о запрете использования такого трансформатора с системой неполяризованных штепсельных вилки и розетки.
19.106.2 Прибор для определения полярности (для системы неполяризованных входных и выходных штепсельных вилок и розеток)
Прибором для определения полярности необходимо подать напряжение на вторичную обмотку только после того, как потенциал относительно земли и полюсами штепсельной розетки не превышает значения номинального вторичного напряжения. Расстояние между контактами разъединяющего устройства должно быть как минимум 3 мм для каждого полюса.
Примечание — Примером прибора для определения полярности является магнитное реле.
Автотрансформатор подключают к сети электропитания со значением напряжения, равным 1,06 номинального первичного напряжения при наиболее неблагоприятных условиях нагрузки и вторичного напряжения. Испытания повторяют при смене полярности на входе. Во время испытания измеренное значение потенциала земли и каждого полюса не должно превышать наибольшего значения вторичного напряжения под нагрузкой (напряжением, равным 1,06 номинального вторичного напряжения с учетом допустимых отклонений по разделу 11).
Соответствие проверяют измерением.
Если прибор для определения полярности используют для определения тока, протекающего относительно земли, то этот ток не должен превышать 0,75 мА и должен протекать только в течение периода измерений до смены полярности.
Соответствие проверяют измерением.
Все испытания повторяют в условиях неисправности, описанных в H.2 приложения H части 1. В этом случае потенциал относительно земли каждого полюса не должен превышать более чем в 1,06 раза наибольшее вторичное напряжение под нагрузкой в течение более 5 с.
Соответствие проверяют измерением.
19.111 Должна быть обеспечена защита от прямого контакта с частями, находящимися под напряжением (контактная поверхность и электропривод).
Соответствие проверяют осмотром.
20 Компоненты
21 Внутренняя проводка
22 Присоединение к источнику питания и другие внешние гибкие кабели и шнуры
Применяют соответствующий раздел части 1.
23 Выводы для внешних проводов
Применяют соответствующий раздел части 1.
24 Средства обеспечения защитного заземления
Применяют соответствующий раздел части 1.
25 Винты и соединения
Применяют соответствующий раздел части 1.
26 Пути утечки, зазоры и расстояния через изоляцию
Применяют соответствующий раздел части 1 со следующим дополнением:
26.101 Величина путей утечки, зазоров и расстояний через изоляцию для значений рабочего напряжения свыше 1000 В могут быть определены путем экстраполяции.
27 Теплостойкость, огнестойкость и трекингостойкость
Применяют соответствующий раздел части 1.
28 Стойкость к коррозии
Применяют соответствующий раздел части 1.
Приложения
(РЧИ) ДЛЯ МАТЕРИАЛА ГРУППЫ II (400 <= СИТ < 600)
Применяют соответствующее приложение части 1 со следующим дополнением:
Величина путей утечки, зазоров и расстояний через изоляцию для значений рабочего напряжения свыше 1000 В могут быть определены путем экстраполяции.
(РЧИ) ДЛЯ МАТЕРИАЛА ГРУППЫ I (СИТ >= 600)
Применяют соответствующее приложение части 1 со следующим дополнением:
Величина путей утечки, зазоров и расстояний через изоляцию для значений рабочего напряжения свыше 1000 В могут быть определены путем экстраполяции.
(СМ. IEC 61558-1, ПОДРАЗДЕЛ 26.2)
Значения рабочего напряжения свыше 1000 В могут быть определены путем экстраполяции.
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного стандарта |
| IEC 61558-1:2009 | IDT | ГОСТ IEC 61558-1-2012 «Безопасность силовых трансформаторов, блоков питания, электрических реакторов и аналогичных изделий. Часть 1. Общие требования и испытания» |
| Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT — идентичный стандарт. | ||
БИБЛИОГРАФИЯ
| УДК 621.314.223-78(083.74)(476) | МКС 29.180 | IDT |
| Ключевые слова: безопасность, силовой трансформатор, автотрансформатор, блок питания с автотрансформатором | ||
