ГОСТ IEC 61549-2026. Межгосударственный стандарт. Лампы различного назначения. Технические требования
(введен в действие Приказом Росстандарта от 15.06.2026 № 659-ст)
Примечание
Документ вводится в действие с 01.07.2027 с правом досрочного применения. Взамен ГОСТ IEC 61549-2012.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ IEC 61549-2012"]:::doc n1["ГОСТ IEC 61549-2026"]:::notEnt click n1 "https://bukva.ai/docs/standart-gost-iec-61549-2026" "ГОСТ IEC 61549-2026. Межгосударственный стандарт. Лампы различного назначения. Технические требования (введен в действие Приказом Росстандарта от 15.06.2026 N 659-ст)" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2026 г. № 659-ст
Miscellaneous lamps. Technical requirements
(IEC 61549:2005 + Amd 2:2010 + Amd 3:2012, Miscellaneous lamps, IDT)
Дата введения 1 июля 2027 года с правом досрочного применения
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «Всесоюзный научно-исследовательский светотехнический институт имени С.И. Вавилова» (ООО «ВНИСИ») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 332 «Светотехнические изделия»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 мая 2026 г. № 197-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2026 г. № 659-ст межгосударственный стандарт ГОСТ IEC 61549-2026 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2027 г. с правом досрочного применения
5 Настоящий стандарт идентичен международному стандарту IEC 61549:2005 «Лампы различного назначения» («Miscellaneous lamps», IDT) (является объединенным изданием IEC 61549:2003 и Amd 1:2005), включая изменения Amd 2:2010 и Amd 3:2012.
Международный стандарт разработан подкомитетом 34A «Электрические источники света» Технического комитета по стандартизации IEC/TC 34 «Освещение» Международной электротехнической комиссии (IEC).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6)
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
1 Область применения
Настоящий стандарт устанавливает технические требования и содержит сведения для ламп, требования к которым не установлены в других международных стандартах.
В настоящем стандарте устанавливаются также требования безопасности и требования к рабочим характеристикам ламп.
Примечание - Для удобства пользования информация в настоящем стандарте приведена в форме листов с параметрами.
2 Общие требования
Рассматриваемые в настоящем стандарте лампы должны соответствовать требованиям соответствующих стандартов безопасности, если таковые имеются.
3 Листы с параметрами
3.1 Общие принципы нумерации листов с параметрами
Первое число — номер настоящего стандарта: 61549 с последующими буквами «IEC».
Второе число — номер листа с параметрами.
Третье число — издание страницы листа с параметрами. Если лист с параметрами состоит из более чем одной страницы, то, возможно, страницы будут иметь различные номера изданий, а номер листа с параметрами остается прежним.
3.2 Перечень листов с параметрами
| Номер листа | Рассматриваемая лампа |
|---|---|
| 61549-IEC-110 | Двухцокольные металлогалогенные лампы (цоколи Fc2). Размеры |
| 61549-IEC-120 | Двухцокольные лампы накаливания (цоколи S14s). Размеры |
| 61549-IEC-130 | Двухцокольные люминесцентные лампы (цоколи Fa8). Размеры |
| 61549-IEC-140 | U-образные двухцокольные люминесцентные лампы (цоколи 2G13-92). Размеры |
| 61549-IEC-150 | Двухцокольные лампы накаливания (S15s). Размеры |
| 61549-IEC-310 | Бактерицидные лампы. Обозначение |
| 61549-IEC-320 | Опасность излучения. Обозначение |
| 61549-IEC-330 | Рабочие положения лампы. Обозначение |
| 61549-IEC-340 | Защита от прямого контакта с водой. Обозначение |
| 61549-IEC-510 | Лампы накаливания с вольфрамовой нитью сверхнизкого напряжения. Маркировка |
| 61549-IEC-520 | Лампы для световых гирлянд. Положение тела накала |
| 61549-IEC-710 | Ксеноновые импульсные лампы с трансформатором зажигания. Категория X1 |
| 61549-IEC-720 | Металлогалогенные лампы для кино- и телесъемки |
| 61549-IEC-810 | Требования к двухцокольным люминесцентным лампам, удерживающим осколки |
| ДВУХЦОКОЛЬНЫЕ МЕТАЛЛОГАЛОГЕННЫЕ ЛАМПЫ Размеры | |||||||

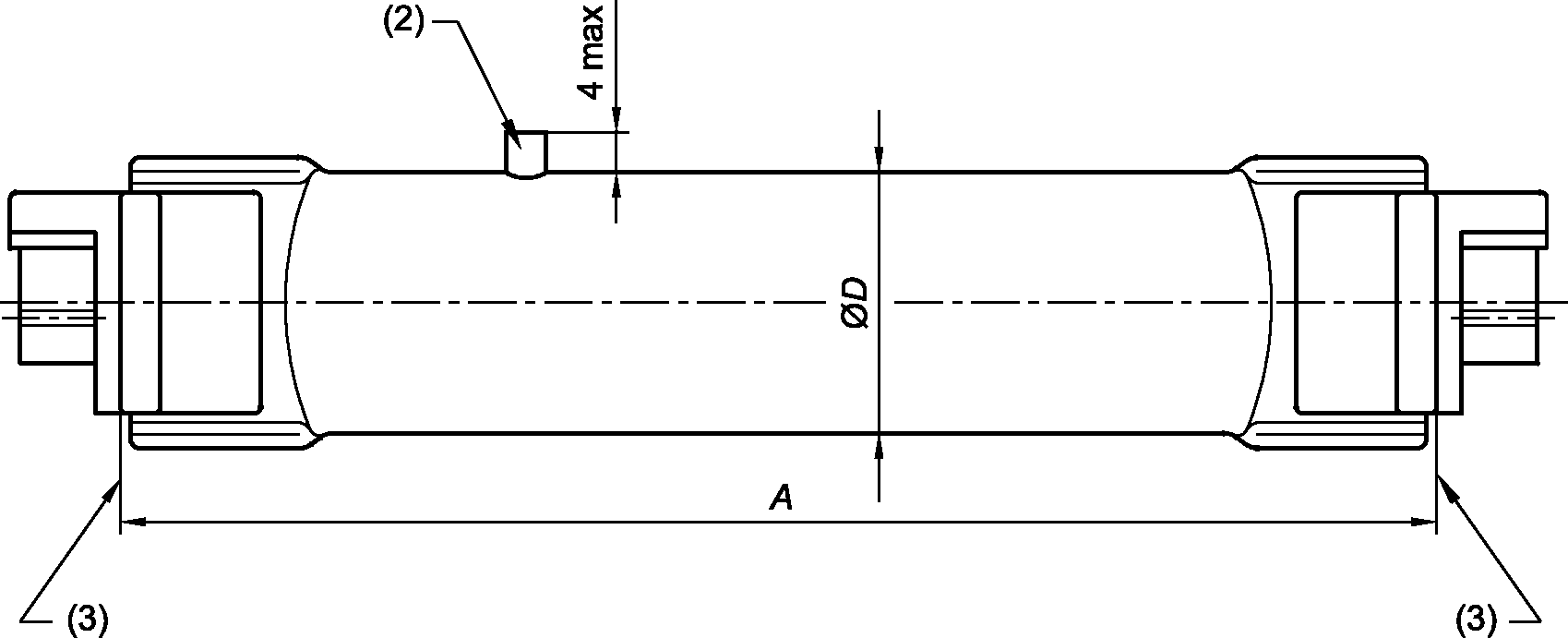

| Размеры в миллиметрах Цоколь Fc2 (1) Монтажные расстояния между двумя ламповыми патронами Fc2 для двухцокольных металлогалогенных ламп, которые не стандартизованы по IEC 61167, приведены на рисунке и в таблице. ![]() | |||||||
| Номинальная мощность, Вт | A | ØD , не более | |||||
| не менее | не более | ||||||
| 400 | 182 | 183 | 32,5 | ||||
| 1000 | 233 | 234 | 36,0 | ||||
| (1) Цоколь приведен в IEC 60061-1 (лист 7004-114), а размеры патрона и расчет монтажных расстояний — в IEC 60061-2 (лист 7005-114). (2) Положение отпаечного носика ламповой колбы не устанавливается. (3) Опорные плоскости цоколей. | |||||||
| 61549-IEC-110-1 | |||||||
| ДВУХЦОКОЛЬНЫЕ ЛАМПЫ НАКАЛИВАНИЯ Размеры | ||||||

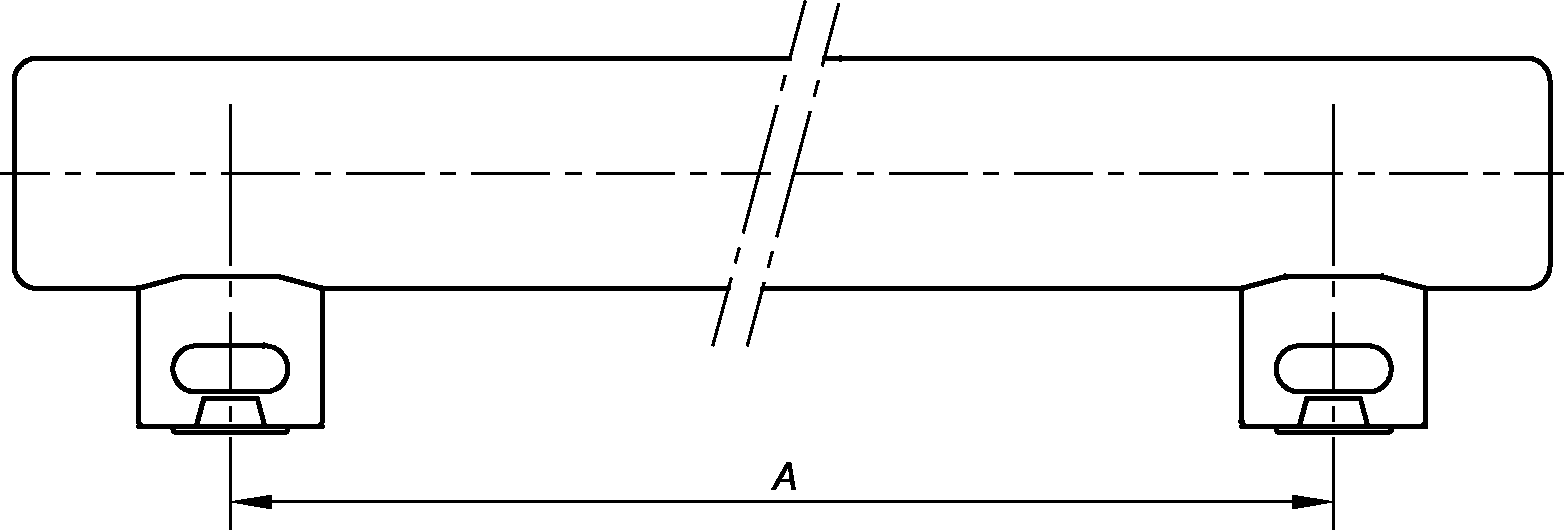

| Размеры в миллиметрах Цоколь S14s (1) На рисунке приведена информация для расчета монтажного расстояния между двумя ламповыми патронами S14 двухцокольных ламп накаливания. ![]() | ||||||
| Монтажное расстояние A | ||||||
| номинальное | не менее (2) | не более | ||||
| 241 | 240 | 242 | ||||
| 441 | 440 | 442 | ||||
| 941 | 940 | 942 | ||||
| Без приложения чрезмерных усилий два цоколя на концах лампы должны входить одновременно в отверстие гнезда шириной 14,50 — 0,02 мм (3) и минимальной длиной (A + 26,1) мм (4). (1) Цоколь приведен в IEC 60061-1 (лист 7004-112), размеры патрона и монтажные расстояния приведены в IEC 60061-2 (лист 7005-112). (2) Во Франции минимальные монтажные расстояния 239, 439 и 939 мм соответственно. (3) Допуски устанавливаются только для двух концевых участков длиной 26,1 мм, центры которых расположены на номинальном монтажном расстоянии A. (4) Значение 26,1 мм соответствует размеру цоколя A1 max. | ||||||
| 61549-IEC-120-1 | ||||||

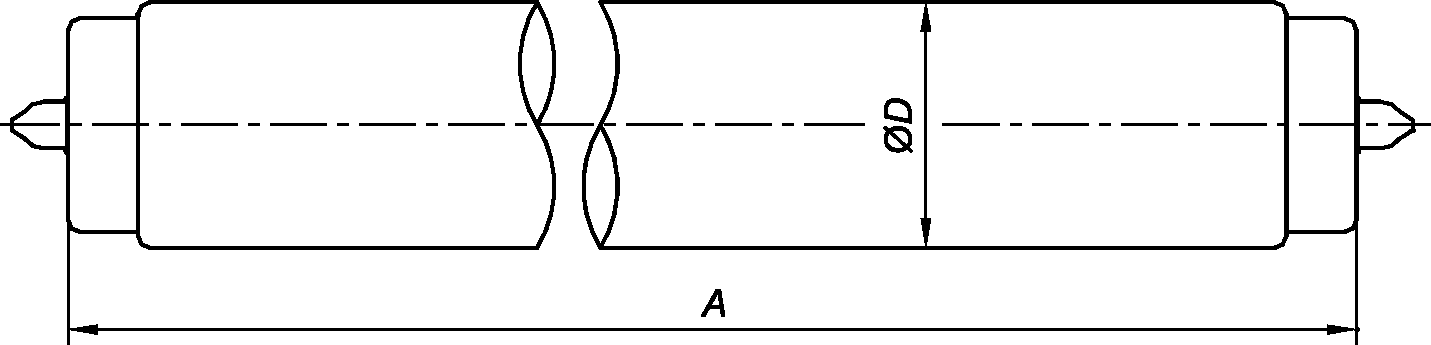

| ЛАМПЫ ЛЮМИНЕСЦЕНТНЫЕ ДВУХЦОКОЛЬНЫЕ Размеры | ||||||
| Размеры в миллиметрах Цоколи Fa8 (1) Монтажные расстояния между патронами Fa8 для двухцокольных люминесцентных ламп, которые не стандартизованы по IEC 60081, приведены на рисунке и в таблице. ![]() | ||||||
| Номинальные размеры лампы | A, не более | ØD , не более | ||||
| 26 x 2400 | 2369,8 | 27,8 | ||||
| 26 x 1800 | 1760,2 | 27,8 | ||||
| 19 x 1600 | 1557,2 | 20,6 | ||||
| 19 x 1050 | 998,2 | 20,6 | ||||
| (1) Цоколь приведен в IEC 60061-1 (лист 7004-57), а размеры патрона и монтажные расстояния — в IEC 60061-2 (лист 7005-58). | ||||||
| 61549-IEC-130-1 | ||||||

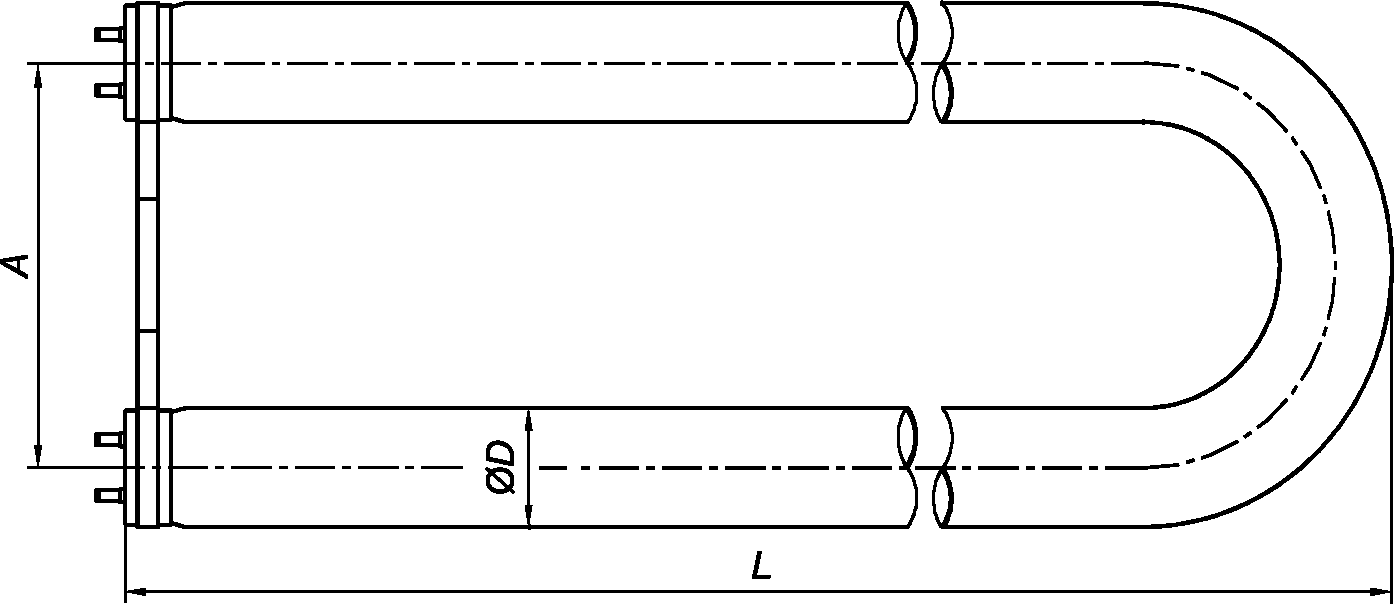

| U-ОБРАЗНЫЕ ДВУХЦОКОЛЬНЫЕ ЛЮМИНЕСЦЕНТНЫЕ ЛАМПЫ | |||||||||
| Размеры в миллиметрах Цоколи 2G13-92 (1) На рисунке приведена информация для расчета размеров U-образных двухцокольных люминесцентных ламп, которые не стандартизованы по IEC 60081. ![]() Таблица 1 Лампы с диаметром колбы 26 мм | |||||||||
| Номинальная мощность, Вт | Размеры | ||||||||
| A, номинальное (2) | ØD | L | |||||||
| не менее | не более | не менее | не более | ||||||
| 18 | 92 | 23 | 27 | 300 | 310 | ||||
| 36 | 560 | 570 | |||||||
| 36 | 597 | 607 | |||||||
| 58 | 560 | 570 | |||||||
| 58 | 750 | 765 | |||||||
| Таблица 2 Лампы с диаметром колбы 38 мм (3) | |||||||||
| Номинальная мощность, Вт | Размеры | ||||||||
| A, номинальное (2) | ØD | L | |||||||
| не менее | не более | не менее | не более | ||||||
| 20 | 92 | 35 | 39 | 300 | 310 | ||||
| 40 (4) | 597 | 607 | |||||||
| 65 | 560 | 570 | |||||||
| 65 | 750 | 765 | |||||||
| (1) Цоколь приведен в IEC 60061-1 (лист 7004-33). (2) Допустимые отклонения приведены в IEC 60061-3 (лист 7006-33). (3) Лампы, диаметр трубки которых равен 38 мм, не рекомендованы для производства новых светильников. (4) Различные лампы мощностью 40 Вт с длиной Lmin, равной 562,1 мм, и длиной Lmax, равной 572,3 мм, используются в Северной Америке. | |||||||||
| 61549-IEC-140-1 | |||||||||
| ДВУХЦОКОЛЬНЫЕ ЛАМПЫ НАКАЛИВАНИЯ Размеры | ||||||||

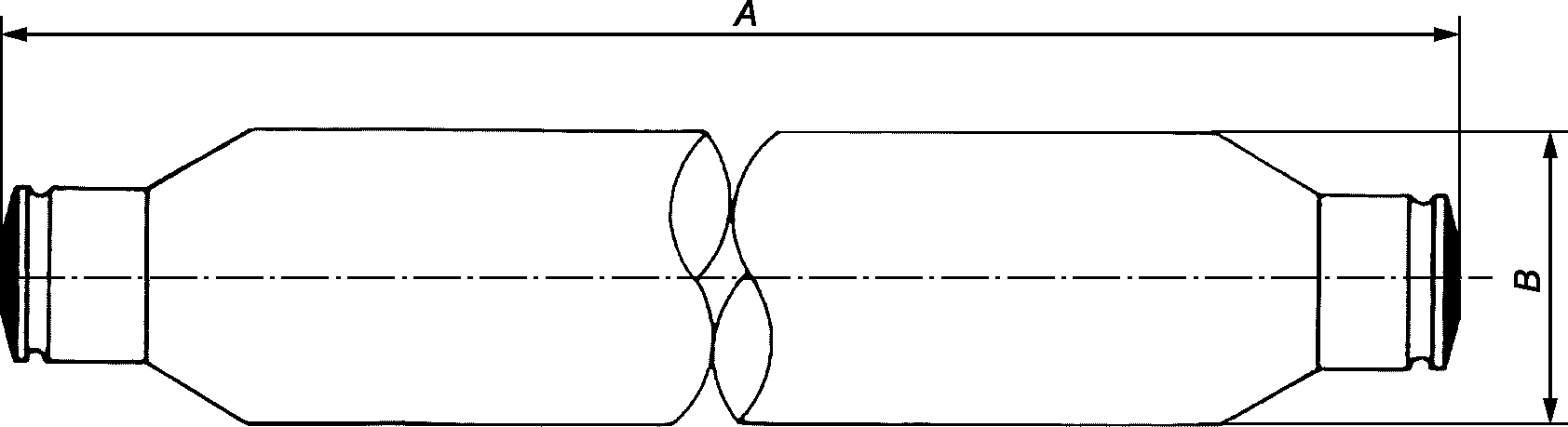

| Размеры в миллиметрах Цоколи S15s (1) На рисунке приведена информация для расчета монтажного расстояния между двумя ламповыми патронами S15s двухцокольных цилиндрических ламп накаливания. ![]() | ||||||||
| Номинальный размер лампы | A | B | ||||||
| не менее | не более | не менее | не более | |||||
| 221 | 219 | 223 | 24 | 26 | ||||
| 284 | 282 | 286 | ||||||
| Требования к ламповым патронам: a) когда лампа установлена, патроны должны стыковаться с лампой таким образом, чтобы осевая линия не отклонялась от прямого угла более чем на 0,75 мм в любом направлении; b) когда лампа установлена, токоведущие части должны быть экранированы для предотвращения непреднамеренного контакта с ними; c) когда лампа не установлена, контакты патронов не должны выступать за пределы лицевой поверхности патрона; d) при установке лампы с номинальной габаритной длиной усилие на контактах патронов должно быть 3 — 7 Н; e) если лампа соединяется с одним патроном и контакты патрона запрессованы, то лампа максимальной длины должна входить в патрон таким образом, чтобы минимальный зазор между ней и противоположной поверхностью патрона составлял 0,5 мм; f) когда лампа минимальной длины прочно закреплена между парой противостоящих друг другу ламповых патронов, подпружиненные контакты должны быть сжаты не менее чем на 1,0 мм. Если оба патрона имеют подпружиненные контакты, то каждый из них должен быть сжат не менее чем на 1,0 мм. (1) Цоколь приведен в IEC 60061-1 (лист 7004-60). | ||||||||
| 61549-IEC-150-1 | ||||||||

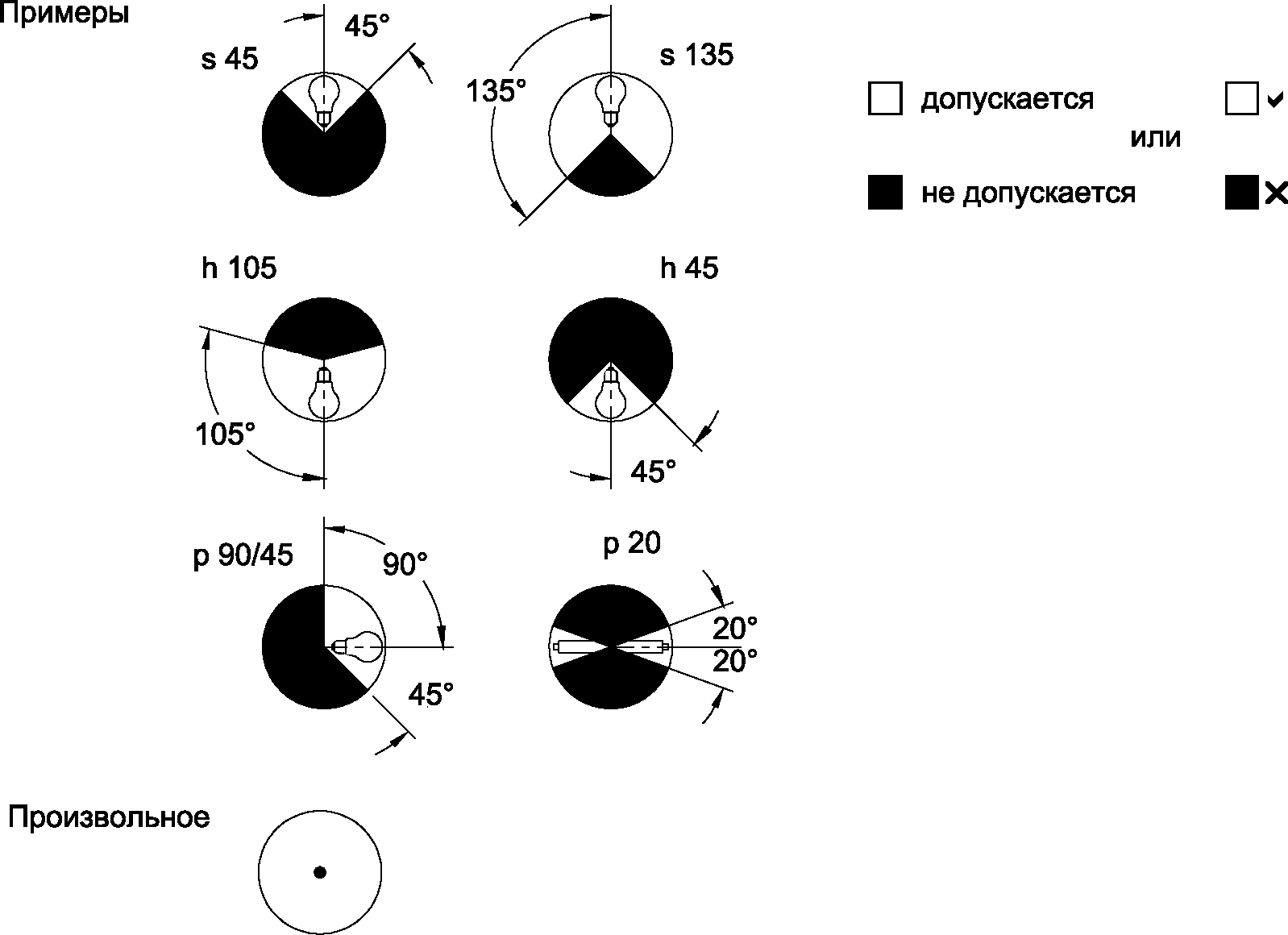

| РАБОЧИЕ ПОЛОЖЕНИЯ ЛАМПЫ Символы | С. 1/2 | |
| 1 Общие требования На данном листе приведены символы для ограничения рабочих положений ламп. Эти символы допускается использовать в инструкциях изготовителя и на упаковке ламп. На данном листе показаны положения, в которых допускается использовать лампы. Разрешенные отклонения показаны светлыми секторами в затемненном поле. Поле «не разрешено» может быть полностью закрашено, например с помощью штриховки или использования растрового изображения. Эти символы рекомендуется дополнять кодом для основных рабочих положений, следующим за углом допустимого отклонения. 2 Дополнительные требования ![]() Примечание 1 — Символ должен показывать основное рабочее положение лампы. Указанный тип ламп должен приблизительно соответствовать тому типу, для которого используется символ, т.е. цоколь или колба могут быть различными, в зависимости от формы лампы. Символы без изображения лампы могут быть использованы только в том случае, когда эти условные обозначения допускаются. Для примера см. страницу 2 этого листа. Примечание 2 — Использование символа «произвольное» (любое положение) не обязательно. Примечание 3 — В том случае, когда изображено тело накала лампы, для отображения равномерного освещения поверхности (например, для использования в прожекторах) отклонение от основного рабочего положения ограничивается по направлению. Дополнительная информация по этим отклонениям может быть приведена в листах с параметрами соответствующих ламп или инструкциях изготовителя. | ||
| 61549-IEC-330-1 | ||
| РАБОЧИЕ ПОЛОЖЕНИЯ ЛАМПЫ Символы | С. 2/2 | ||||
| 3 Отклонения Символы, приведенные ниже, допускается использовать в инструкциях (см. примечание 1 на странице 1 этого листа). Символы не предназначены для маркировки индивидуальной или транспортной упаковки ламп. Примеры ![]() 4 Коды Примеры общепринятых кодов: | |||||
| Коды, используемые в разделах 2 и 3 | Другие используемые коды | ||||
| s | BD | ||||
| h | BU | ||||
| s 15 | BD 15 | ||||
| h 15 | BU 15 | ||||
| s 90 | BDH | ||||
| h 90 | BUH | ||||
| p | HOR | ||||
| Любое | U | ||||
| 61549-IEC-330-1 | |||||
| КСЕНОНОВЫЕ ИМПУЛЬСНЫЕ ЛАМПЫ С ТРАНСФОРМАТОРОМ ЗАЖИГАНИЯ Категория X1 | С. 1/5 | ||||||
| 1 Введение На листе приведены размеры и технические характеристики для обеспечения взаимозаменяемости импульсных ламп категории X1. Импульсная лампа предназначена для генерирования импульсов оптического излучения специальных предупреждающих сигналов. 2 Размеры и обозначения Детали, которые не указаны на листе, могут быть выбраны надлежащим образом. | |||||||

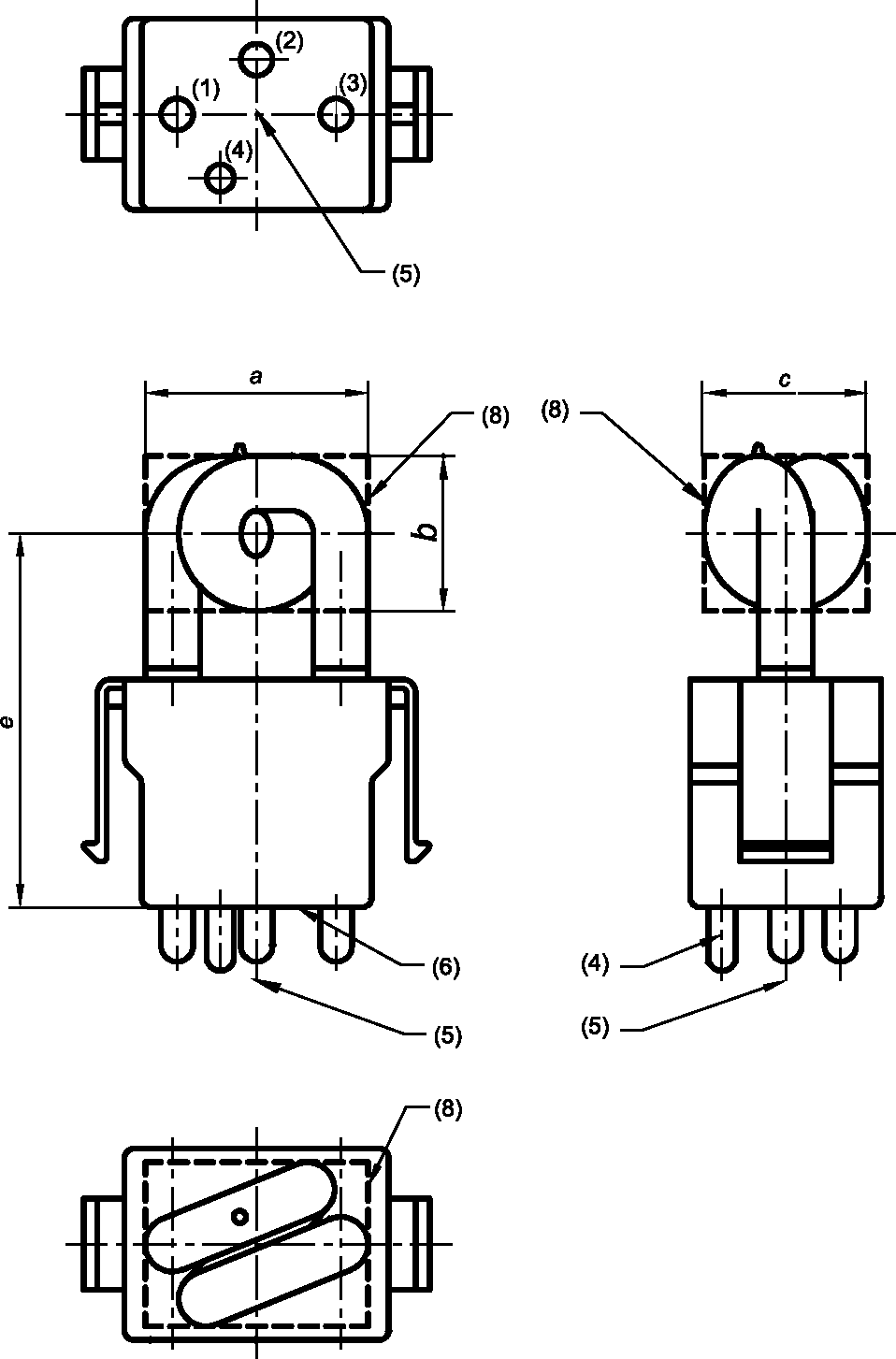

![]() | Цоколь G17.5t-1 (7) (1) Анод. (2) Трансформатор зажигания, первичная обмотка. (3) Катод/трансформатор зажигания. (4) Штырек-фиксатор. (5) Опорная ось. (6) Опорная плоскость. (7) Цоколь приведен в IEC 60061-1 (лист 7004-117). (8) Зона разряда лампы. | ||||||
| Рисунок 1 — Лампа | |||||||
| Таблица 1 Размеры лампы | |||||||
| Размер, мм | Выпускаемая импульсная лампа | Стандартная импульсная лампа | |||||
| a | 24,5 +/- 2,5 | 24,5 +/- 0,3 | |||||
| b | 17,0 +/- 2 | 17,0 +/- 0,3 | |||||
| c | 18,0 +/- 2 | 18,0 +/- 0,3 | |||||
| e | Номинальное 41 | ||||||
| Образцовое количество световой энергии, лм·с | 200 +/- 12 | 200 | |||||
| 61549-IEC-710-1 | |||||||
| КСЕНОНОВЫЕ ИМПУЛЬСНЫЕ ЛАМПЫ С ТРАНСФОРМАТОРОМ ЗАЖИГАНИЯ Категория X1 | С. 2/5 | |||||
| 3 Технические параметры Таблица 2 Технические параметры | ||||||
| Напряжение на аноде, В | UAN ном | 360 | ||||
| UAN max | 400 | |||||
| UAN min | 280 | |||||
| Энергия импульса вспышки поджига, Дж | WBN | 12 | ||||
| Емкость накопительного конденсатора, мкФ | CB | 186 +/- 1 | ||||
| Световая энергия, лм·с | Q | 200 +/- 12 | ||||
| Диапазон зажигания источника напряжения, В | Uvi | 200 — 250 | ||||
| Емкость конденсатора зажигания, мкФ | Ci | 0,1 | ||||
| Минимальный срок службы, ч | 000 | |||||
| Цветовое распределение | Обеспечивается газовым наполнением (чистый ксенон) | |||||
| 4 Маркировка Цоколи импульсных ламп должны быть промаркированы разборчиво, четко, нестираемым способом и содержать: a) торговую марку или знак, указывающий на страну-изготовителя; b) категорию. 5 Общие условия испытаний Если не оговорено иное, все испытания должны выполняться при температуре окружающей среды (25 +/- 5) °C и относительной влажности (60 +/- 18)%. Для измерений в соответствии с разделами 6 - 8 используют схему, приведенную на рисунке 2. Для испытаний импульсной лампы в качестве накопительного конденсатора C используют конденсатор из металлической фольги с низкой внутренней индуктивностью, подходящей для кратковременных разрядов. Соединительные провода между накопительным конденсатором и импульсной лампой должны иметь поперечное сечение соответствующей площади. Резистор RL должен иметь сопротивление (30 +/- 3) мОм. Если для предварительного разогрева используют отдельный конденсатор, то выключатель должен быть разработан с расчетом на верхнее значение импульсного тока и не должен затруднять разряд. Если цепь зажигания или ее часть встроена в цоколь лампы, то их следует использовать в соответствии со схемой измерения и разделами 6 - 8. Цепь зажигания должна работать при минимальном допустимом напряжении питания. Последовательность испытаний должна соответствовать разделам, приведенным ниже. | ||||||
| 61549-IEC-710-1 | ||||||
| КСЕНОНОВЫЕ ИМПУЛЬСНЫЕ ЛАМПЫ С ТРАНСФОРМАТОРОМ ЗАЖИГАНИЯ Категория X1 | С. 3/5 | |
![]() Uv — регулируемый источник питания; S — выключатель; C — накопительный конденсатор; BR — испытуемая импульсная лампа; Uc — напряжение накопительного конденсатора; RL — суммарное сопротивление соединений между накопительным конденсатором и импульсной лампой (30 +/- 3) мОм; R1 — заменяющий резистор для имитации сопротивления соединений электролитического конденсатора при различных рабочих температурах; Ti — трансформатор зажигания; Ci — конденсатор зажигания; Si — выключатель, инициирующий запускающий импульс; Uvi — источник питания цепи зажигания с зарядным резистором R (рекомендуемое присоединение к источнику питания) Рисунок 2 — Измерительная схема 6 Фотометрические характеристики Импульсы оптического излучения создаются при разряде накопительного конденсатора, вызванного действием поджигающего электрода. Для фотометрической оценки импульсных ламп должно быть измерено количество излучаемого света при определенных условиях. С этой целью импульсные лампы должны быть подключены по схеме, приведенной на рисунке 2. Накопительный конденсатор должен иметь указанную емкость. Для обеспечения достаточной энергии, которая определена для каждой импульсной лампы, напряжение Uc на накопительном конденсаторе C устанавливается посредством регулируемого источника питания U, до значения: U_{c} = 10 \sqrt[3]{\frac{2W_{BN}}{C_{B}}} , где Uc — напряжение на накопительном конденсаторе, В; WBN — энергия, передаваемая на импульсную лампу, Дж; CB — емкость накопительного конденсатора, мкФ. | ||
| 61549-IEC-710-1 | ||
| КСЕНОНОВЫЕ ИМПУЛЬСНЫЕ ЛАМПЫ С ТРАНСФОРМАТОРОМ ЗАЖИГАНИЯ Категория X1 | С. 4/5 | |
| Для CB следует использовать фактическую емкость, измеренную с погрешностью +/- 1,5%. Предельное измеренное значение емкости конденсатора должно соответствовать установленному. Напряжение Uc на конденсаторе C перед подключением нагрузки должно контролироваться вольтметром с высоким сопротивлением. Напряжение питания должно постоянно контролироваться для обеспечения необходимой энергии накопительного конденсатора перед любой вспышкой лампы. С целью температурной стабилизации импульсная лампа должна быть включена за 15 мин до проведения измерений по схеме, приведенной на рисунке 2, в том же режиме работы, но при частоте импульсов в диапазоне 2,0 — 2,5 Гц. Если накопительный конденсатор нагревается в ходе температурной стабилизации импульсной лампы, то может возникнуть необходимость использовать другой подобный конденсатор в течение этого периода для поддержания рабочего режима при измерении. Измерение следует проводить сразу после окончания периода стабилизации. Резистор R1 должен иметь сопротивление (0,500 +/- 0,005) Ом. Световая энергия может быть вычислена посредством интегрирования светового потока Ф за период времени T по формуле Q = \int_{t = 0}^{t = T} \Phi(t)dt. Измерения следует проводить в фотометрическом шаре, диаметром не менее 1 м. Во время измерения импульсная лампа должна быть расположена вертикально. Значение светового потока вычисляют как среднеарифметическое значение не менее чем по тридцати измерениям. Требование: должны выполняться заданные значения. 7 Электрические характеристики С помощью регулируемого источника питания Uv значение Uc на накопительном конденсаторе должно быть задано таким, чтобы импульсная лампа работала при минимальном и максимальном значениях, соответствующих установленному напряжению анода UAN. Повторная зарядка конденсатора не должна происходить в течение (30 +/- 2) мс после импульса оптического излучения. Чтобы гарантировать, что при постоянной низкой температуре не возникнут отклонения светового потока, генерируемого в импульсной лампе, т.е. при максимальном эквивалентном последовательном сопротивлении (ESR) электролитического конденсатора, сопротивление резистора R1 должно быть увеличено до (8,500 +/- 0,085) Ом. Зарядку накопительного конденсатора следует проводить в соответствии с разделом 6, накопительный конденсатор и импульсная лампа должны находиться при комнатной температуре. Повторная зарядка конденсатора не должна происходить в течение (30 +/- 2) мс после импульса оптического излучения. Требование: в течение 15 мс после светового импульса ток не должен проходить через импульсную лампу. | ||
| 61549-IEC-710-1 | ||
| КСЕНОНОВЫЕ ИМПУЛЬСНЫЕ ЛАМПЫ С ТРАНСФОРМАТОРОМ ЗАЖИГАНИЯ Категория X1 | С. 5/5 | ||||||
| 8 Срок службы Испытания следует проводить в соответствии с таблицей 3 при частоте импульсов (2,5 +/- 0,1) Гц и с нормируемой энергией импульса WBN в последовательности, приведенной в настоящем разделе. Для всех испытаний следует использовать один образец. После испытаний должно быть повторно проведено измерение световой энергии в соответствии с 6.1. Требование: световая энергия должна составлять не менее 85% значения, полученного при первом измерении. Один из 100 импульсов может не сработать. Таблица 3 Испытание на срок службы | |||||||
| Температура окружающей среды, °C | Длительность | Состояние испытуемой лампы | Примечание | ||||
| 90 +/- 2 | 3 ч | Включена | |||||
| < 10 мин | Перенос с одной температурной камеры в другую | ||||||
| минус 20 +/- 2 | 3 ч | Включена | |||||
| минус 20 +/- 2 | >= 3 ч | Выключена | Охлаждение | ||||
| < 10 мин | Перенос с одной температурной камеры в другую | ||||||
| 90 +/- 2 | 100 ч | Включена | Непрерывная эксплуатация | ||||
| 90 +/- 2 | 30 мин | Выключена | 200 циклов | ||||
| 2 ч | Включена | ||||||
| 60 +/- 2 | 30 мин | Выключена | 250 циклов | ||||
| 2 ч | Включена | ||||||
| 9 Вибрация Если импульсная лампа закреплена в ламповом патроне G17.5t-1, то ее следует испытывать в соответствии с IEC 60810 (см. B.3.2). Импульсная лампа должна выдерживать испытания без повреждений. | |||||||
| 61549-IEC-710-1 | |||||||
| МЕТАЛЛОГАЛОГЕННЫЕ ЛАМПЫ ДЛЯ КИНО- И ТЕЛЕСЪЕМКИ | С. 1/3 | |
| 1 Введение Настоящий лист с параметрами устанавливает размеры и технические характеристики металлогалогенных ламп для кино- и телесъемки. Эти лампы имеют короткую или среднюю длину электрической дуги и спектральное распределение мощности излучения, подобное дневному свету. В таблице 1 и на рисунке 1 приведен неполный перечень типов ламп и их характеристик. 2 Общие требования к лампам Лампы должны соответствовать требованиям, приведенным в таблице 1. Элементы, которые не указаны, могут быть выбраны следующим образом. Коррелированная цветовая температура TCP должна быть приблизительно равна 6000 К. Индекс цветопередачи Ra должен быть не менее 80. Для фотобиологической безопасности применимы положения IEC 62035 <*>. 3 Информация для конструирования и балласта зажигания Для функционирования ламп необходима соответствующая аппаратура управления и зажигания. Аварийный выключатель должен быть доступен в любой момент, если это указано изготовителем ламп. 4 Информация для расчета светильника В целях безопасности должна быть обеспечена надежная защита от УФ-излучения и возможного разрушения лампы. | ||
| 61549-IEC-720-2 | ||
<*> IEC 62035, Discharge lamps (excluding fluorescent lamps) — Safety specifications [Лампы разрядные (кроме люминесцентных ламп). Требования безопасности].
| МЕТАЛЛОГАЛОГЕННЫЕ ЛАМПЫ ДЛЯ КИНО- И ТЕЛЕСЪЕМКИ | С. 2/3 | ||||||||||||
| Таблица 1 Типы ламп и требования | |||||||||||||
| Тип | Номинальная мощность, Вт | Нормируемое напряжение, В | Нормируемый ток, А | Размеры, мм | Цоколь лампы | Рабочее положение (11) | |||||||
| L1, не более | L2 (8) | L3 (8) | D, не более | ||||||||||
| B | 575 | 95 | 7,0 | 135 | 115 | 7 | 23,5 | SFc10-4 (1) | Любое | ||||
| 1200 | 100 | 13,8 | 135 | 115 | 10 | 23,5 | |||||||
| 1200 | 100 | 13,8 | 220 | 180 | 10 | 30 | SFc15.5-6 (1) | ||||||
| C | 2500 | 115 | 25,6 | 355 | 290 | 17 (9) | 35 | SFa21-12 (2) | p30 | ||||
| 4000 | 200 | 24,0 | 405 | 340 | 34 | 40 | p15 | ||||||
| D | 6000 | 123 | 55,0 | 450 | - | 22 | 58 | S25.5 x 60 (3) | p15 | ||||
| 12000 | 224 | 62,0 | 470 | - | 34 | 70 | |||||||
| D1 | 1200 | 160 | 84,0 | 470 | - | 28 (9) | 70 | S30 x 70 (3) | p15 | ||||
| 1800 | 225 | 88,0 | 500 | - | 44 | 75 | |||||||
| E | 125 | 80 | 1,7 | 65 | 27,7 | 4 | 10 | GX13-2 x 8 (3) | Любое | ||||
| 270 | 50 | 5,4 | 84 | 35 | 5 | 12,5 | FaX1.5-3 x 1 (3) | p45 | |||||
| E1 | 125 | 80 | 1,9 | 75 | 39 | 4 | 17 | GZX9.5 (4) | Любое | ||||
| 200 | 70 | 3,0 | 80 | 39 | 5 | 20 | GZY9.5 (4) | ||||||
| 400 | 70 | 6,9 | 110 | 60 | 6 | 23 | GZZ9.5 (4) | ||||||
| 575 | 95 | 7,0 | 145 | 70 | 7 | 30 | G22 (5) | ||||||
| 1200 | 100 | 13,8 | 220 | 107 | 10 | 41 | G38 (6) | ||||||
| E2 | 2500 | 115 | 25,6 | 240 | 127 | 14 | 60 | G38 (6) | Любое | ||||
| 4000 | 200 | 24,0 | 255 | 142 | 22 (9) | 77 | |||||||
| E3 | 6000 | 125 | 55,0 | 380 | 210 | 24 | 75 | G38 (6) (7) | s135 | ||||
| 12 000 <*> | 160 <*> | 84 <*> | 460 <*> | 255 <*> | 30 <*> | 105 <*> | |||||||
| F | 1200 | 100 | 13,8 | 176 | - | - | 206 | G38 (6) | p0 | ||||
| (1) Цоколь приведен в IEC 60061-1 (лист 7004-160). (2) Цоколь приведен в IEC 60061-1 (лист 7004-159). (3) Лист на цоколь на стадии подготовки. (4) Цоколь приведен в IEC 60061-1 (лист 7004-70B). (5) Цоколь приведен в IEC 60061-1 (лист 7004-75). (6) Цоколь приведен в IEC 60061-1 (лист 7004-76). (7) Исполнение с увеличенным путем утечки. В зависимости от изготовителя лампы конструкция поверхности оболочки цоколя может отличаться. Дополнительные требования, например для опоры лампы, следует согласовывать с изготовителем. (8) Допустимые отклонения этих параметров следует согласовывать с изготовителем лампы. Имеется различие в длине лампы для горячего и холодного состояний. (9) Для того же нормируемого напряжения расстояние между электродами может варьироваться у различных изготовителей ламп. (10) Возможны отклонения не менее +/- 10%. Дополнительные требования должны согласовываться с изготовителем. (11) Для использования этих кодов см. лист 61549-IEC-330 настоящего стандарта. -------------------------------- <*> В стадии рассмотрения. | |||||||||||||
| 61549-IEC-720-2 | |||||||||||||
| МЕТАЛЛОГАЛОГЕННЫЕ ЛАМПЫ ДЛЯ КИНО- И ТЕЛЕСЪЕМКИ | С. 3/3 | |

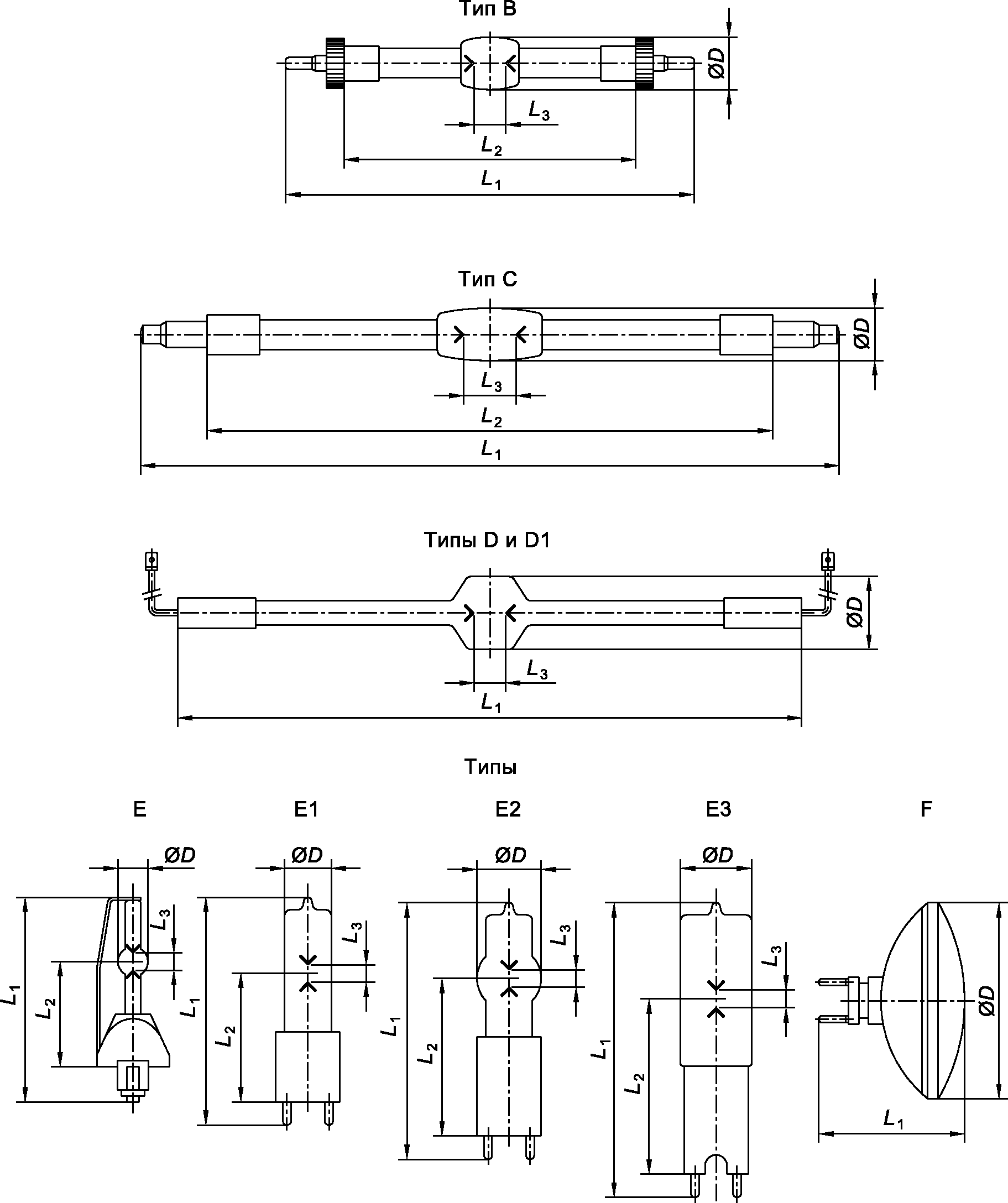

![]() Рисунок 1 — Типы ламп и расположение их размеров | ||
| 61549-IEC-720-2 | ||
| ТРЕБОВАНИЯ К ДВУХЦОКОЛЬНЫМ ЛЮМИНЕСЦЕНТНЫМ ЛАМПАМ, УДЕРЖИВАЮЩИМ ОСКОЛКИ | С. 3/4 | |
| 4.3 Теплостойкость и огнестойкость Покрытие/трубка лампы должны быть стойкими к теплу и огню. Проверку проводят следующим испытанием. 4.3.1 Испытание раскаленной проволокой Покрытие/трубку лампы подвергают испытанию никеле-хромовой проволокой, нагретой до 650 °C. Испытательное устройство — по IEC 60695-2-10. Температура раскаленной проволоки и ток, проходящий через нее, должны быть постоянными в течение 1 мин до начала испытания. Необходимо, чтобы термоизлучение в это время не влияло на образец. Температуру конца раскаленной проволоки измеряют термоэлектрическим преобразователем с экранированной тонкой проволокой, сконструированным и откалиброванным по IEC 60695-2-10. Покрытие/трубку лампы снимают, монтируют на раме и прижимают к концу раскаленной проволоки с усилием 1 Н, предпочтительно на расстоянии не менее 15 мм от верхнего края образца. Проникание раскаленной проволоки в образец механически ограничивают до 7 мм. Через 30 с образец удаляют от конца раскаленной проволоки. Горение или тление образца должно прекратиться в течение 30 с после удаления от раскаленной проволоки, а горящие или расплавленные капли не должны воспламенять пятислойную папиросную бумагу по ISO 4046-4 (4.187), расположенную горизонтально на расстоянии (200 +/- 5) мм под образцом. Примечание — Необходимо обеспечить безопасность персонала, проводящего испытание, от взрыва или выброса пламени, вдыхания дыма и/или токсичных продуктов и токсичных осадков. 4.4 Стойкость к ударам Лампы, удерживающие осколки, должны иметь достаточную стойкость к ударам в течение срока службы. Проверку проводят падением по 4.4.1 новых ламп и последующим горением в течение 8000 ч в соответствии с 4.4.2.1 и/или 4.4.2.2. 4.4.1 Испытание на падение Лампы должны падать горизонтально с высоты 4 м на ровный бетон или подобную поверхность. Примечание — Рекомендуется использовать простой механический шаблон и отпускать его контролируемым способом для обеспечения горизонтального падения. Установлено, что лампы могут ударяться о поверхность не горизонтально. Лампы считают выдержавшими испытания, если все стеклянные осколки и цоколи лампы удерживаются покрытием/трубками. Допускается прокол покрытия/трубки стеклянными осколками, но они должны удерживаться (покрытиями/трубками). Для соответствия типовому испытанию потребуется выборка из 60 ламп без отказов по удерживанию. | ||
| 61549-IEC-810-1 | ||
| УДК 621.321:006.354 | МКС 29.140.20 | IDT |
| Ключевые слова: лампы, листы с параметрами, требования безопасности, рабочие характеристики | ||
