Дата введения 1 июля 2018 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «Научно-исследовательский институт источников света имени А.Н. Лодыгина» (ООО «НИИИС имени А.Н. Лодыгина») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 332 «Светотехнические изделия»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2016 г. № 93-П)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июня 2017 г. № 579-ст межгосударственный стандарт ГОСТ IEC 60901-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.

5 Настоящий стандарт идентичен международному стандарту IEC 60901:1996 «Лампы люминесцентные одноцокольные. Эксплуатационные требования», включая изменения: A1:1997, A2:2000, A3:2004, A4:2007, A5:2011, A6:2014 («Single-capped fluorescent lamps — Performance specifications», IDT).

Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.

Изменения к международному стандарту, принятые после его официальной публикации, внесены в текст стандарта и выделены двойной вертикальной линией на полях слева (четные страницы) или справа (нечетные страницы) от соответствующего текста. Обозначения и годы принятия изменений приведены в скобках после соответствующего текста или внизу страниц листов с параметрами ламп.

Международный стандарт разработан подкомитетом 34A «Лампы» технического комитета по стандартизации IEC/TC 34 «Лампы и арматура» Международной электротехнической комиссии (IEC).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственность за установление подлинности каких-либо или всех таких патентных прав

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Общие положения

1.1 Область применения

Настоящий стандарт распространяется на одноцокольные люминесцентные лампы для общего освещения и устанавливает эксплуатационные требования.

Требования настоящего стандарта относятся только к испытанию типа. Правила приемки, включая методы статистической оценки, в стадии рассмотрения.

Стандарт распространяется на лампы следующих типов и способов работы с внешними пускорегулирующими аппаратами (далее — ПРА):

a) лампы с внутренними средствами зажигания и предварительным подогревом электродов для работы на сетевых частотах переменного тока;

b) лампы с внешними средствами зажигания и предварительным подогревом электродов для работы на сетевых частотах переменного тока со стартером и на высокой частоте (далее — ВЧ);

c) лампы с внешними средствами зажигания и предварительным подогревом электродов для работы на сетевых частотах переменного тока без стартера (бесстартерные) и на ВЧ;

d) лампы с внешними средствами зажигания и предварительным подогревом электродов для работы на ВЧ;

e) лампы с внешними средствами зажигания без предварительного подогрева электродов для работы на ВЧ.

Для некоторых требований в настоящем стандарте дается ссылка на «соответствующий лист с параметрами». Для некоторых ламп эти листы с параметрами содержатся в настоящем стандарте. Для других ламп, входящих в область применения настоящего стандарта, лист с параметрами предоставляется изготовителем лампы или ответственным поставщиком.

1.2 Общие сведения

Лампы должны зажигаться и надежно работать при напряжениях от 92% до 106% нормируемого питающего напряжения и температуре окружающей среды от 10 °C до 50 °C с ПРА по IEC 60921 или IEC 60929, со стартером согласно IEC 60155 или IEC 60927 в светильнике, соответствующем IEC 60598-1.

Примечание — Для некоторых ламп дается дополнительная информация по расчету ВЧ ПРА для надежного зажигания при температуре окружающей среды минус 15 °C.

1.3 Нормативные ссылки

В настоящем стандарте необходимо применять ссылочные документы, приведенные ниже. Для датированных ссылок применяют только приведенные издания. Для недатированных ссылок применяют последнее издание ссылочного документа (включая его изменения):

IEC 60050-845:1987 International electrotechnical vocabulary — Chapter 845: Lighting (Международный электротехнический словарь. Глава 845. Освещение)

IEC 60061-1:1969 Lamp caps and holders together with gauges for the control of interchangeability and safety — Part 1: Lamp caps (Цоколи и патроны ламповые, а также калибры для проверки их взаимозаменяемости и безопасности. Часть 1. Цоколи ламповые)

IEC 60081:1997 Double — capped fluorescent lamps — Performance specifications (Лампы люминесцентные двухцокольные. Эксплуатационные требования)

IEC 60155:1993 Glow-starters for fluorescent lamps (Стартеры тлеющего разряда для люминесцентных ламп)

IEC 60410:1973 <1> Sampling plans and procedures for inspection by attributes (Правила и планы выборочного контроля по качественным признакам)

<1> Стандарт отменен без замены.

IEC 60598-1:1996 <2> Luminaires — Part 1: General requirements and tests (Светильники. Часть 1. Общие требования и испытания)

<2> Стандарт заменен на IEC 60598-1:2014.

IEC 60921:1988 <3> Ballasts for tubular fluorescent lamps — Performance requirements (Аппараты пускорегулирующие для трубчатых люминесцентных ламп. Требования к характеристикам)

<3> Стандарт заменен на IEC 60921:2004.

IEC 60927:1996 <4> Auxiliaries for lamps — Starting devices (other than glow starters) — Performance requirements (Устройства вспомогательные для ламп. Зажигающие устройства (кроме стартеров тлеющего разряда). Требования к рабочим характеристикам)

<4> Стандарт заменен на IEC 60927:2007.

IEC 60929:1990 <5> AC supplied electronic ballasts for tubular fluorescent lamps — Performance requirements (Аппараты пускорегулирующие электронные, работающие от источников переменного тока, для трубчатых люминесцентных ламп. Требования к рабочим характеристикам)

<5> Стандарт заменен на IEC 60929:2011.

IEC 61199:1999 <6> Single-capped fluorescent lamps — Safety specifications (Лампы люминесцентные одноцокольные. Требования безопасности)

<6> Стандарт заменен на IEC 61199:2011.

IEC/TS 61231:1999 <7> International lamp coding system (ILCOS) (Международная система кодирования ламп (ILCOS))

<7> Технический отчет заменен на IEC 61231:2013.

1.4 Термины и определения

В настоящем стандарте применены термины по IEC 60050-845, а также следующие термины с соответствующими определениями:

1.4.1 люминесцентная лампа (fluorescent lamp): Разрядная ртутная лампа низкого давления, в которой свет излучается в основном одним или несколькими слоями люминофора, возбуждаемого ультрафиолетовым излучением разряда.

1.4.2 одноцокольная люминесцентная лампа (single-capped fluorescent lamp): Люминесцентная лампа с одним цоколем для работы с внешними схемами с внутренними или внешними средствами зажигания.

1.4.3 номинальное значение (nominal value): Значение характеристики, используемое для обозначения или идентификации лампы.

1.4.4 нормируемое значение (rated value): Значение характеристики лампы при заданных рабочих условиях, указанное в настоящем стандарте или изготовителем, или ответственным поставщиком.

1.4.5 сохранение светового потока (lumen maintenance): Отношение светового потока лампы после определенного времени горения к ее начальному световому потоку, когда лампа работает при заданных условиях, выраженное в процентах.

1.4.6 начальные значения (initial readings): Характеристики зажигания лампы, измеренные до отжига, и электрические, световые параметры и характеристики электродов лампы, измеренные после 100 ч отжига.

1.4.7 время выдержки (conditioning period): Время, необходимое для достижения стабилизации давления пара в разрядной трубке лампы после ее включения.

1.4.8 вспомогательное зажигающее устройство; ВЗУ (starting aid): Проводящая полоса, прикрепленная к внешней поверхности лампы, или проводящая пластинка, расположенная на соответствующем расстоянии от лампы. ВЗУ обычно заземляется, эффективно только тогда, когда имеется достаточная разность потенциалов с одним из концов лампы.

1.4.9 дроссель образцовый измерительный; ДОИ (reference ballast): Специальный или индуктивный ПРА для ламп, работающих на сетевых частотах переменного тока, или активный для ламп, работающих на ВЧ. Рассчитан для использования в качестве эталона сравнения при испытании ПРА, для отбора номинальных ламп и испытаний регулярно изготавливаемых ламп. Характеризуется тем, что при нормируемой частоте он имеет стабильное отношение напряжения к току, которое относительно не зависит от колебаний тока, температуры и от магнитного окружения, как указано в соответствующем стандарте на ПРА.

1.4.10 ток калибровки ДОИ (calibration current of a reference ballast): Значение тока, на котором основаны калибровка и контроль образцового ДОИ.

1.4.11 испытание типа (type test): Испытание или серия испытаний, проведенное(ая) на выборке с целью проверки соответствия конструкции данного изделия требованиям соответствующего стандарта.

1.4.12 выборка для испытания типа (type test sample): Выборка, состоящая из одной или нескольких ламп одного типа, предъявленная изготовителем или ответственным поставщиком для испытания типа.

1.5 Требования к лампам

1.5.1 Общие положения

Лампы должны удовлетворять требованиям IEC 61199.

Лампы должны быть сконструированы так, чтобы они были надежны при эксплуатации. Приведенные требования и информация применимы к 95% продукции.

Примечание — Требования и допуски, установленные настоящим стандартом, основаны на испытании выборки для испытания типа, представленной изготовителем для этой цели. Выборка должна состоять из ламп, имеющих характеристики, типичные для продукции изготовителя, которые по возможности должны быть ближе к средним значениям.

Большая часть ламп с допусками, установленными настоящим стандартом, будет удовлетворять стандарту, если они изготовлены аналогично лампам выборки для испытания типа. Однако некоторые параметры из-за их разброса неизбежно окажутся вне заданных допусков. Руководство по правилам и планам выборочного контроля по качественным признакам см. в IEC 60410.

1.5.2 Цоколи

Размеры цоколей на готовых лампах должны соответствовать IEC 60061-1.

1.5.3 Размеры

Размеры ламп должны соответствовать значениям, приведенным в соответствующих листах с параметрами ламп (далее — листы).

1.5.4 Характеристики зажигания

Лампа должна полностью зажечься в течение времени, указанного в соответствующем листе, и продолжать работать. Условия и метод испытания приведены в приложении A.

1.5.5 Электрические параметры

a) Начальное значение напряжения на лампе должно соответствовать значениям, приведенным в соответствующем листе.

b) Начальное значение мощности, потребляемое каждой лампой, не должно превышать значения нормируемой мощности, приведенного в соответствующем листе, более чем на 5% + 0,5 Вт.

Примечание — Поскольку электрод подвергается дополнительному нагреву, его мощность не включают в нормируемую мощность лампы, если в листе не указано иное.

Условия и метод испытания приведены в приложении B.

1.5.6 Электродная характеристика

b) Для ламп с предварительным подогревом электродов при работе на сетевых частотах переменного тока в бесстартерных схемах начальное значение сопротивления каждого электрода должно быть не менее минимального значения, приведенного в соответствующем листе. Эти значения включают сопротивление ввода.

c) Для ламп с предварительным подогревом электродов при работе на ВЧ или при дополнительной работе на ВЧ начальное значение сопротивления каждого электрода, нагреваемого заданным испытательным током, должно соответствовать значениям, приведенным в соответствующем листе. Эти значения включают сопротивление ввода.

Кроме того, среднее значение отношения сопротивлений Rh/Rc спиралей 10 электродов должно быть в диапазоне 4,75 +/- 0,5. Rh — сопротивление электрода, нагретого заданным испытательным током, Rc — сопротивление электрода при температуре (25 +/- 1) °C. Оба значения сопротивлений не включают сопротивление ввода.

Условия и метод испытания приведены в приложении B.

1.5.7 Световые параметры

a) Начальное значение светового потока каждой лампы должно быть не менее 90% нормируемого значения.

b) Начальное значение координат цветности x и y ламп должно быть в пределах 5 SDCM (стандартное отклонение выравнивания цвета) от нормируемых значений.

Примечание — См. также соответствующее приложение по характеристикам нормируемого цвета в IEC 60081.

c) Начальное значение общего индекса цветопередачи Ra лампы не должно отличаться от нормируемого значения более чем на три единицы.

1.5.8 Сохранение светового потока

Сохранение светового потока лампы в заданное время ее продолжительности горения должно быть не менее 90% (в стадии рассмотрения) нормируемого значения.

Условия и метод испытания приведены в приложении C.

1.5.9 Подавление радиопомех (ПРП)

Лампа с внутренним стартером должна содержать средства, помогающие подавлению радиопомех, эквивалентных конденсатору для ПРП по IEC 60155.

1.5.10 Маркировка

1.6 Информация для расчета ПРА и стартера

Информация для расчета ПРА и стартера приведена в соответствующем листе и приложении D.

1.7 Информация для расчета светильника

Информация для расчета светильника приведена в соответствующем листе и приложении E.

2.1 Общие принципы нумерации листов с параметрами

Первое число обозначает номер настоящего стандарта «60901» с последующими буквами «IEC». Второе число означает номер листа с параметрами.

Третье число означает издание страницы листа с параметрами. Если лист с параметрами имеет более одной страницы, то страницы будут иметь различные номера изданий, хотя номер листа с параметрами будет одинаковый.

2.2 Листы с параметрами для нанесения размеров ламп

2.2.1 Перечень листов с параметрами

60901-IEC-03 - Лампы квадратные

60901-IEC-05 - Лампы многоканальные

Двухканальные

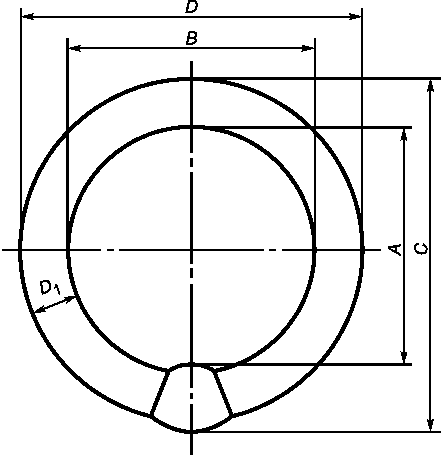

Эти рисунки предназначены только для показа проверяемых размеров и должны использоваться с соответствующими стандартными листами на лампы.

2.3 Листы с параметрами ламп

2.3.1 Перечень листов с параметрами ламп

2.3.2 Перечень листов с параметрами ламп, расположенных по мощности
