ГОСТ IEC 60432-2-2024. Межгосударственный стандарт. Лампы накаливания. Требования безопасности. Часть 2. Лампы вольфрамовые галогенные для бытового и аналогичного общего освещения
(введен в действие Приказом Росстандарта от 30.09.2024 № 1316-ст)
Примечание
Документ введен в действие с 01.01.2025. Взамен ГОСТ IEC 60432-2-2011.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ IEC 60432-2-2011"]:::rst click n0 "https://bukva.ai/docs/prikaz-258" "ГОСТ IEC 60432-2-2011. Межгосударственный стандарт. Требования безопасности для ламп накаливания. Часть 2. Лампы вольфрамовые галогенные для бытового и... (принят МССМС 29.11.2011," n1["ГОСТ IEC 60432-2-2024"]:::doc click n1 "https://bukva.ai/docs/standart-gost-iec-60432-2-2024" "ГОСТ IEC 60432-2-2024. Межгосударственный стандарт. Лампы накаливания. Требования безопасности. Часть 2. Лампы вольфрамовые галогенные для бытового и аналогичного общего освещения " n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 сентября 2024 г. № 1316-ст
ЛАМПЫ ВОЛЬФРАМОВЫЕ ГАЛОГЕННЫЕ
ДЛЯ БЫТОВОГО И АНАЛОГИЧНОГО ОБЩЕГО ОСВЕЩЕНИЯ
Incandescent lamps. Safety specifications.
Part 2. Tungsten halogen lamps for domestic
and similar general lighting purposes
1 января 2025 года
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью «Научно-исследовательский институт источников света имени А.Н. Лодыгина» (ООО «НИИИС имени А.Н. Лодыгина») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 332 «Светотехнические изделия»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 августа 2024 г. № 176-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2024 г. № 1316-ст межгосударственный стандарт ГОСТ IEC 60432-2-2024 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2025 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60432-2:1999 «Лампы накаливания. Требования безопасности. Часть 2. Лампы вольфрамовые галогенные для бытового и аналогичного общего освещения», включая Amd 1:2005, Amd 2:2012 (Incandescent lamps — Safety specifications — Part 2: Tungsten halogen lamps for domestic and similar general lighting purposes, IDT).
Международный стандарт разработан подкомитетом 34A «Лампы» Технического комитета по стандартизации IEC/TC 34 «Лампы и связанное с ними оборудование» Международной электротехнической комиссии (IEC).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ IEC 60432-2-2011
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
1 Общие положения
Настоящий стандарт применяют совместно с IEC 60432-1.
1.1 Область применения
Настоящий стандарт устанавливает требования безопасности и взаимозаменяемости вольфрамовых галогенных ламп для бытового и аналогичного общего освещения. Стандарт распространяется на вольфрамовые галогенные лампы (далее — лампы), используемые для замены обычных вольфрамовых ламп накаливания, а также на новые вольфрамовые галогенные лампы, которые не предусмотрены IEC 60432-1 и для которых требования безопасности и взаимозаменяемости настоящего стандарта применяют совместно с IEC 60432-1, имеющие следующие характеристики:
- расчетную мощность не более 250 Вт включительно;
- расчетное напряжение питания — от 50 до 250 В включительно;
- цоколи типов B15d, B22d, E12, E14, E17, E26, E26d, E26/50x39, E27 или E27/51x39.
Лампы, на которые распространяется настоящий стандарт, являются самоэкранируемыми, при этом допускается не применять к ним специальную маркировку. Лампы предназначены для прямой замены обычных вольфрамовых ламп накаливания, поэтому соответствующая маркировка светильника не требуется.
1 Лампа, используемая для замены вольфрамовой лампы накаливания, необязательно должна иметь колбу такой же формы, что и заменяемая лампа накаливания.
2 Лампы с цоколями E26 двух типов не являются полностью взаимозаменяемыми: лампы с цоколями типа E26/24 используют в странах Северной Америки, лампы с цоколями типа E26/25 — в Японии.
3 Самоэкранируемые лампы — это лампы, для которых не требуется наличие защитного экрана в светильнике.
В настоящем стандарте учтены требования фотобиологической безопасности в соответствии с IEC 62471 и IEC/TR 62471-2. Лампы, на которые распространяется настоящий стандарт, не достигают тех уровней риска, для которых требуется соответствующая маркировка группы риска.
1.2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных — последнее издание (включая все изменения)]:
IEC 60050 (845), International Electrotechnical Vocabulary (IEV) — Chapter 845: Lighting [Международный электротехнический словарь (МЭС). Часть 845. Освещение]
IEC 60410 <1>, Sampling plans and procedures for inspection by attributes (Правила и планы выборочного контроля по качественным признакам)
<1> Отменен. Действует ISO 2859-1:1999 «Процедуры выборочного контроля по качественным признакам. Часть 1. Планы выборочного контроля с указанием приемлемого уровня качества (AQL) для последовательного контроля партий».
IEC 60432-1, Incandescent lamps — Safety specifications — Part 1: Tungsten filament lamps for domestic and similar general lighting purposes (Лампы накаливания. Требования безопасности. Часть 1. Вольфрамовые лампы накаливания для бытового и аналогичного общего освещения)
IEC 62471:2006, Photobiological safety of lamps and lamp systems (Фотобиологическая безопасность ламп и ламповых систем)
IEC/TR 62471-2, Photobiological safety of lamps and lamp systems — Part 2: Guidance on manufacturing requirements relating to non-laser optical radiation safety (Фотобиологическая безопасность ламп и ламповых систем. Часть 2. Руководство по производственным требованиям, относящимся к безопасности нелазерного оптического излучения)
1.3 Термины и определения
В настоящем стандарте применены термины по IEC 60432-1, а также следующие термины с соответствующими определениями:
1.3.1 удельная эффективная мощность ультрафиолетового излучения; мВт/клм; удельная эффективная мощность УФ-излучения (specific effective radiant UV power): Отношение эффективной мощности ультрафиолетового излучения (УФ-излучения) лампы к световому потоку.
Для рефлекторной лампы — это эффективное облучение от УФ-излучения лампы, отнесенное к освещенности, мВт/(м2·клк).
Примечание - Показатель удельной эффективной мощности УФ-излучения определяют путем сопоставления спектрального распределения мощности излучения лампы со спектральной весовой функцией актиничной ультрафиолетовой опасности S_{UV}(\lambda) . Информация о спектральной весовой функции актиничной ультрафиолетовой опасности приведена в CIE S 009:2002 «Фотобиологическая безопасность ламп и ламповых систем». Данную функцию применяют только для оценки возможного вредного воздействия УФ-излучения на человека и не применяют для оценки воздействия излучения на материалы, приводящего, например, к их механическому повреждению или обесцвечиванию.
1.3.2 внешняя оболочка (outer envelope): Прозрачный или полупрозрачный корпус, в который помещен вольфрамовый галогенный источник света.
1.3.3 вольфрамовая галогенная лампа для общего освещения (general lighting tungsten halogen lamp): Вольфрамовая галогенная лампа, безопасность и взаимозаменяемость которой соответствуют настоящему стандарту и IEC 60432-1.
1.3.4 вольфрамовая галогенная лампа (tungsten halogen lamp): Газополная лампа накаливания с вольфрамовой нитью накала, содержащая галогены или галогенные соединения.
2 Требования
2.1 Общие положения
Применяют требования IEC 60432-1.
2.2 Маркировка
Применяют требования IEC 60432-1 с нижеприведенным дополнением.
Изготовитель должен нанести на лампу соответствующую надпись или графический символ (приложение B), предупреждающую(ий) об опасности при разрушении внешней оболочки лампы.
2.3 Защита от случайного прикосновения в резьбовых патронах
Применяют требования IEC 60432-1.
2.4 Превышение температуры цоколя лампы (\Delta t_{s})
Применяют требования IEC 60432-1 с нижеприведенными дополнениями.
Для сохранения тепловой взаимозаменяемости в светильнике значение \Delta t_{s} лампы общего освещения не должно превышать значения, установленного в IEC 60432-1 (таблица 2) для лампы, которую она заменяет.
Для ламп с колбой формы PAR и цоколями без юбок, предназначенных для замены ламп с колбой формы R, применяют значения, установленные для группы 7 по IEC 60432-1 (таблица 2).
Для ламп с колбой формы PAR и цоколями без юбок, не предназначенных для замены ламп с колбой формы R, применяют значения, установленные в таблице 1.
Максимально допустимое превышение температуры цоколя лампы \Delta t_{s} . Дополнение к IEC 60432-1 (таблица 2) в части требований к вольфрамовым галогенным лампам для общего освещения
| Номер группы | Мощность, Вт | Форма колбы | \Delta t_{s} , К, не более | |||||||
| B15d | B22d | E12 | E14 | E17 | E26/24 | E26/25 | E27 | |||
| 1 | 250 | T и другие формы колб ламп, предназначенных для использования в одном светильнике | - | 165 | - | - | - | - | - | - |
| 2 | 100 | 145 | - | - | 140 | - | - | - | - | |
| 8 | 250 | PAR <1> | - | - | - | - | - | <3> | - | - |
| 10 <2> | 75 | T для ламп без внешней оболочки | 145 | - | - | - | - | - | - | - |
| 100 | 150 | - | - | - | - | - | - | - | ||
| 150 | 165 | - | - | - | - | - | - | - | ||
| 250 | 165 | - | - | - | - | - | - | - | ||
| 11 <2> | 100 | PAR для ламп с цоколями без юбок, не предназначенных для замены ламп с колбами формы R | - | - | - | - | - | 145 | - | - |
| <1> Для ламп с цоколями с юбками: E26/50x39, E27/51x39 и т.д. <2> Для ламп новых групп 10 и 11. <3> В стадии рассмотрения. | ||||||||||
Группирование протоколов испытаний, выборка и приемлемые
уровни качества (AQL) для вольфрамовых галогенных ламп
для общего освещения
| Номер пункта настоящего стандарта | Испытание по IEC 60432-1 <1> | Вид испытания | Группирование протоколов испытания по классам ламп | Минимальная годовая выборка для группирования, шт. | AQL <2>, % |
| 2.2 | Разборчивость маркировки | Приемо-сдаточные | Все классы с одинаковым способом маркировки | 200 | 2,5 |
| Прочность маркировки | Приемо-сдаточные | Все классы с одинаковым способом маркировки | 32 | 2,5 | |
| Наличие требуемого символа | Приемо-сдаточные | Все классы с одинаковым способом маркировки | 32 | 2,5 | |
| 2.3 | Случайное прикосновение | Приемо-сдаточные | Все лампы, проверяемые соответствующим калибром | 32 | 1,5 |
| 2.4 | Превышение температуры цоколя | Испытания конструкции <3> или периодические | Лампы каждого класса | 5 при каждом изменении конструкции 20 | - |
| 2.5 | Стойкость к крутящему моменту Новые лампы: | ||||
| a) испытание по качественным признакам в соответствии с C.1.4 a) | Приемо-сдаточные | Все лампы с одинаковыми мастикой и цоколем | 80 | 0,65 | |
| b) испытание по переменным значениям <4> в соответствии с C.1.4 b) Стойкость к крутящему моменту Лампы после нагрева | Приемо-сдаточные | Все лампы с одинаковыми мастикой и цоколем | 25 | 0,65 | |
| a) испытание по качественным признакам в соответствии с C.2.3 a) | Периодические <5> | Все лампы с одинаковыми мастикой и цоколем | 80 | 0,65 | |
| b) испытание по переменным значениям <4> в соответствии с C.2.3 b) | Периодические <5> | Все лампы с одинаковыми мастикой и цоколем | 20 | 0,65 | |
| 2.6 | Сопротивление изоляции | Приемо-сдаточные | Все классы ламп с цоколями B15d, B22d, E26/50x39 и E27/51x39 | 315 | 0,4 |
| 2.7 | Детали, случайно оказавшиеся под напряжением | 100%-ный контроль | - | - | - |
| 2.8 | Путь утечки | Испытание конструкции | a) Все лампы с цоколем B15d | 5 или 10 при изменении конструкции <6> | - |
| b) Все лампы с цоколем B22d | 5 или 10 при изменении конструкции <6> | ||||
| 2.9 | Безопасность в конце срока службы, альтернативное испытание на специально вызванный отказ | Испытание конструкции | См. IEC 60432-1 (H.1) | См. IEC 60432-1 (H.2) | Условия приемки по IEC 60432-1 (H.4) |
| Работа до отказа | Периодические | Все лампы всех классов | 315 | 0,25 | |
| 2.10 | Взаимозаменяемость | Периодические | Все классы ламп с одинаковым цоколем | 32 | 2,5 |
| 2.11 | Определение удельной эффективной мощности УФ-излучения | Испытание конструкции | Все лампы с одинаковой внешней оболочкой или колбой | 5 | - |
| <1> Номера пунктов и приложений, указанные во 2-й, 4-й, 5-й и 6-й графах, приведены из IEC 60432-1. <2> Использование этого термина по IEC 60410 — при указанных рабочих характеристиках. <3> См. IEC 60432-1 (3.3.3). <4> Оценивают по IEC 60432-1 (приложение G). <5> Для ламп с цоколями без мастики проводят испытание конструкции. <6> См. IEC 60432-1 (3.3.4). | |||||
Для ламп с колбой формы BT, предназначенных для замены ламп с колбой формы A, применяют значения, установленные для группы 1 по IEC 60432-1 (таблица 2).
В таблице 1 приведены дополнительные требования для ламп, отсутствующих в IEC 60432-1 (таблица 2).
2.5 Стойкость к крутящему моменту
Применяют требования IEC 60432-1. Испытание на нагрев проводят согласно IEC 60432-1 (таблица K.1) или таблицы C.1 настоящего стандарта.
2.6 Сопротивление изоляции ламп с цоколями B15d, B22d, E26/50x39, E27/51x39 и других ламп с изолированными юбками
2.7 Детали, случайно оказавшиеся под напряжением
Применяют требования IEC 60432-1.
2.8 Пути утечки для ламп с цоколями B15d и B22d
Применяют требования IEC 60432-1.
2.9 Безопасность в конце срока службы
Применяют требования IEC 60432-1, за исключением того, что испытания на специально вызванный отказ заменяют на альтернативное испытание по приложению A.
Примечание — Альтернативное испытание на специально вызванный отказ допускается проводить на лампах с номинальным напряжением не выше 100 В.
2.10 Взаимозаменяемость
Применяют требования IEC 60432-1.
2.11 Фотобиологическая безопасность
Показатель удельной эффективной мощности УФ-излучения лампы не должен превышать:
- 2 мВт/(м2·клк) — для рефлекторных ламп.
Соответствие проверяют путем измерения спектрального распределения мощности излучения и последующим расчетом удельной эффективной мощности УФ-излучения.
Требования к опасности излучения синего света и инфракрасного излучения (ИК-излучения) не установлены.
Примечание — Лампы, на которые распространяется настоящий стандарт, являются лампами общего назначения в соответствии с IEC 62471:2006 (пункт 3.11). Такие лампы не достигают уровней риска опасности излучения синего света и опасности ИК-излучения, и для них не требуется маркировка группы риска.
2.12 Информация для расчета светильника
См. приложение C.
3 Оценка
Применяют требования IEC 60432-1 с заменой таблицы 6 IEC 60432-1 на таблицу 2 настоящего стандарта.
При представлении результатов испытаний изготовитель может объединить результаты, полученные для ламп различных классов, в соответствии с четвертым столбцом таблицы 6 IEC 60432-1 и таблицей 2 настоящего стандарта при условии, что требования являются общими.
Требование к отбору образцов по H.2.3 IEC 60432-1 не применяют.
АЛЬТЕРНАТИВНОЕ ИСПЫТАНИЕ НА СПЕЦИАЛЬНО ВЫЗВАННЫЙ ОТКАЗ
A.1 Испытательная схема и оборудование
Применяют требования IEC 60432-1 (D.1 и D.2), за исключением того, что вместо импульсного генератора используют лазер достаточной мощности, чтобы вызвать выгорание нити накала.
Примечание - Примером такого лазера является лазер на неодимовом стекле.
Испытуемую лампу вставляют в патрон и устанавливают защитный кожух. Через небольшое отверстие в кожухе пропускают луч лазера и фокусируют его на теле накала лампы.
Лампу включают только на номинальное напряжение. После полного прогрева лампы подают импульс лазера.
Если лампа продолжает гореть, то мощность излучения лазера увеличивают и снова воздействуют импульсом лазера. Эту процедуру продолжают до перегорания тела накала лампы.
Примечание - Если фокусировка луча лазера невозможна из-за покрытия лампы или структуры ее внешней оболочки, то используют специально подготовленные образцы.
После испытания проводят осмотр каждой лампы. Лампу считают не выдержавшей испытание и признают несоответствующей, если:
a) произошло нарушение целостности колбы, или
c) произошло короткое замыкание между каждым контактом и корпусом штифтового (байонетного) цоколя.
Высота графических символов должна быть не менее 5 мм, букв — не менее 2 мм.

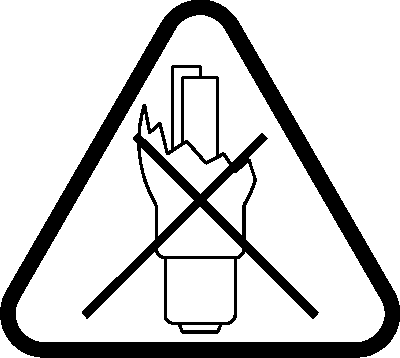

Графический символ, предупреждающий об опасности при разрушении внешней оболочки лампы.
1 В символе цоколь и колба могут иметь другое изображение в зависимости от формы лампы.
2 Зачеркивание допускается изменять, если это способствует восприятию информации.
(справочное)
C.2 Максимальная температура цоколя
В таблице C.1 приведены дополнительные требования для ламп, отсутствующих в IEC 60432-1 (таблица K.1).
Максимальная температура цоколя
| Тип цоколя | Мощность, Вт | Температура, °C |
|---|---|---|
| B15d | 75, 100 | 210 |
| 150, 250 | 250 | |
| B22d | 250 | 250 |
| E14 | 100 | 210 |
| E26/24 | 100 | 210 |
| E26/50x39 | 250 | 250 |
| E27 | 250 | 250 |
C.3 Защита от контакта с водой
Все лампы, на которые распространяется настоящий стандарт, должны быть защищены от прямого контакта с водой, например от капель, брызг и т.д., светильником, имеющим степень защиты IPX1 или выше.
Примечание - Знак X, применяемый в коде IP, указывает на отсутствующую цифру, но соответствующий знак (буква X или цифра) маркируется на светильнике.
Предполагается, что для тех светильников, в которых применяют лампы по настоящему стандарту, не требуется дополнительно проводить оценку их фотобиологической безопасности.
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
| Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного стандарта |
| IEC 60050 (845) | - | <*>, <1> |
| IEC 60410 | - | <*>, <2> |
| IEC 60432-1 | IDT | ГОСТ IEC 60432-1-2019 «Лампы накаливания. Требования безопасности. Часть 1. Вольфрамовые лампы накаливания для бытового и аналогичного общего освещения» |
| IEC 62471:2006 | IDT | ГОСТ IEC 62471-2013 «Фотобиологическая безопасность лампы и ламповых систем» |
| IEC/TR 62471-2 | - | <*> |
| <*> Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта. Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: - IDT — идентичные стандарты. | ||
<1> В Российской Федерации действует ГОСТ Р МЭК 60050-845-2023 «Освещение. Термины и определения».
<2> В Российской Федерации действует ГОСТ Р ИСО 2859-1-2007 «Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества», идентичный ISO 2859-1:1999.
Приложение D
(справочное)
БИБЛИОГРАФИЯ
Примечание - INIRC — Международный комитет по неионизирующему излучению; IRPA — Международная ассоциация по радиационной защите.
| УДК 621.326.7-027.45:006.354 | МКС 29.140.20 | IDT |
| Ключевые слова: лампы накаливания, вольфрамовые галогенные лампы для бытового и аналогичного общего освещения, требования безопасности | ||
