ГОСТ EN 940-2015. Межгосударственный стандарт. Безопасность деревообрабатывающих станков. Станки деревообрабатывающие комбинированные

(введен в действие Приказом Росстандарта от 26.01.2024 № 95-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ Р ЕН 940-2009"]:::rst
  click n0 "https://bukva.ai/docs/gost-r-en-940-2009" "ГОСТ Р ЕН 940-2009. Национальный стандарт Российской Федерации. Безопасность деревообрабатывающих станков. Станки комбинированные деревообрабатывающие (утв. и введен в действие При"
  n1["ГОСТ EN 940-2015"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-en-940-2015" "ГОСТ EN 940-2015. Межгосударственный стандарт. Безопасность деревообрабатывающих станков. Станки деревообрабатывающие комбинированные (введен в действие Приказом Росстандарта от 26"
  n2["ГОСТ ISO 19085-11-2025"]:::notEnt
  click n2 "https://bukva.ai/docs/standart-gost-iso-19085-11-2025" "ГОСТ ISO 19085-11-2025. Межгосударственный стандарт. Оборудование деревообрабатывающее. Безопасность. Часть 11. Станки комбинированные (введен в действие Приказом Росстандарта от 0"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие Приказом Федерального

Дата введения

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

1 ПОДГОТОВЛЕН Научно-производственным республиканским унитарным предприятием «Белорусский государственный институт стандартизации и сертификации» (БелГИСС) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Госстандартом Республики Беларусь

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 27 февраля 2015 г. № 75-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 января 2024 г. № 95-ст межгосударственный стандарт ГОСТ EN 940-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2024 г.

5 Настоящий стандарт идентичен европейскому стандарту EN 940:2009+A1:2012 «Безопасность деревообрабатывающих станков. Станки деревообрабатывающие комбинированные» («Safety of woodworking machines — Combined woodworking machines», IDT).

Европейский стандарт разработан техническим комитетом по стандартизации CEN/TC 142 «Деревообрабатывающие станки. Безопасность» Европейского комитета по стандартизации (CEN).

Европейский стандарт, на основе которого подготовлен настоящий стандарт, реализует существенные требования безопасности директивы EC, приведенные в приложении ZA.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

Введение

Настоящий стандарт представляет собой стандарт типа C по EN ISO 12100.

В области применения приведены существенные опасности, опасные ситуации и события, рассматриваемые в настоящем стандарте.

Если требования настоящего стандарта отличаются от положений, которые установлены в стандартах типа A или B, то требования настоящего стандарта имеют приоритет над положениями других стандартов для машин, которые сконструированы и изготовлены в соответствии с положениями настоящего стандарта типа C.

1 Область применения

Настоящий стандарт рассматривает все существенные опасности, опасные ситуации и события, приведенные в разделе 4, которые относятся к стационарным и передвижным комбинированным деревообрабатывающим станкам (далее — станки) с двумя или более функциями для:

- фугования;

• круглопильной обработки (одновременно с вертикальным фрезерованием или без него);
• вертикального фрезерования;
• сверления (выборки пазов);
• рейсмусования, предназначенные для обработки древесины, древесностружечных, древесноволокнистых плит и фанеры и аналогичных материалов, покрытых пластмассой, имеющих пластмассовые или шпоночные кромки, при использовании станков по назначению и в соответствии с условиями, предусмотренными изготовителем, включая неправильное использование, которое можно предусмотреть.

Примечание 1 — Определения стационарных и передвижных станков см. 3.2.12 и 3.2.13.

Примечание 2 — Особые требования к сменным устройствам подачи будут рассмотрены при последующем пересмотре настоящего стандарта.

Настоящий стандарт не распространяется на:

• комбинированные станки, которые имеют только фуговальный и рейсмусовый узлы.

Примечание 3 — Комбинированные станки, которые имеют только фуговальный и рейсмусовый узлы, см. EN 861:2007+A2:2012;

• комбинированные станки с ленточнопильным узлом;
• комбинированные переносные электрические станки или любые приспособления к ним, позволяющие их использование другим способом, например установка на верстаке.

Примечание 4 — Требования к комбинированным переносным электрическим станкам см. EN 61029-1:2009 и EN 61029-2-11:2009;

• станки с отдельным двигателем для узла выборки пазов.

Настоящий стандарт не распространяется на станки, изготовленные до даты его введения.

Примечание 5 — Станки, рассматриваемые в настоящем стандарте, перечислены в Директиве 2006/42/EC (приложение IV, раздел 5).

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все его изменения)]:

EN 349:1993 Safety of machinery — Minimum gaps to avoid crushing of parts of the human body (Безопасность машин. Минимальные расстояния для предотвращения защемления частей человеческого тела)

EN 614-1:2006+A1:2009 Safety of machinery — Ergonomic design principles — Part 1: Terminology and general principles (Безопасность машин. Эргономические принципы проектирования. Часть 1. Термины, определения и общие принципы)

EN 847-1:2005+A1:2007 Tools for woodworking — Safety requirements — Part 1: Milling tools, circular saw blades (Инструменты деревообрабатывающие. Требования безопасности. Часть 1. Инструменты для обработки фрезерованием и резанием, полотна дисковой пилы)

EN 848-1:2007+A2:2012 Safety of woodworking machines — One side moulding machines with rotating tool — Part 1: Single spindle vertical moulding machines (Безопасность деревообрабатывающих станков. Фрезерные станки для односторонней обработки вращающимся инструментом. Часть 1. Одношпиндельные вертикально-фрезерные станки)

EN 859:2007+A2:2012 Safety of woodworking machines — Hand fed surface planing machines (Безопасность деревообрабатывающих станков. Фуговально-строгальные станки с ручной подачей обрабатываемого материала)

EN 860:2007+A2:2012 Safety of woodworking machines — One side thickness planing machines (Безопасность деревообрабатывающих станков. Рейсмусовые станки для односторонней обработки)

EN 861:2007+A2:2012 Safety of woodworking machines — Surface planing and thicknessing machines (Безопасность деревообрабатывающих станков. Комбинированные фуговально-рейсмусовые станки)

EN 894-2:1997+A1:2008 Safety of machinery — Ergonomics requirements for the design of displays and control actuators — Part 2: Displays (Безопасность машин. Эргономические требования к оформлению индикаторов и органов управления. Часть 2. Индикаторы)

EN 894-3:2000+A1:2008 Safety of machinery — Ergonomics requirements for the design of display and control actuators — Part 3: Control actuators deleted text (Безопасность машин. Эргономические требования к оформлению индикаторов и органов управления. Часть 3. Органы управления)

EN 1005-3:2002+A1:2008 Safety of machinery — Human physical performance — Part 3: Recommended force limits for machinery operation (Безопасность машин. Физические характеристики человека. Часть 3. Рекомендуемые значения физических усилий человека при работе с машинами)

EN 1037:1995+A1:2008 Safety of machinery — Prevention of unexpected start-up (Безопасность машин. Предотвращение неожиданного пуска)

EN 1088:1995+A2:2008 Safety of machinery — Interlocking devices associated with guards — Principles for design and selection (Безопасность машин. Блокировочные устройства, связанные с защитными устройствами. Принципы конструирования и выбора)

3.1 Общие положения

В настоящем стандарте применяют термины, установленные в EN ISO 12100:2010 и EN 847-1:2005+A1:2007 (подраздел 3.1), а также следующие термины с соответствующими определениями.

Примечание — Элементы комбинированных станков и их терминология приведены в EN 848-1:2007+A2:2012 (подраздел 3.3), EN 859:2007+A2:2012 (подраздел 3.3), EN 860:2007+A2:2012 (подраздел 3.3), EN 861:2007+A2:2012 (подраздел 3.3) и prEN 1870-18:2011 (подраздел 3.3) (также см. рисунок 3).

3.2 Определения

3.2.1 комбинированный станок (combined machine): Станок, состоящий их двух и более узлов, предназначенных для фугования, круглопильной обработки, фрезерования, рейсмусования, сверления, спроектирован и изготовлен таким образом, что каждый узел может использоваться по отдельности, при этом заготовка в большинстве случаев подается и убирается вручную после каждой операции, как показано на рисунках 1 a), 1 b), 2 a) и 2 b).

Примечание — Станок также может иметь средства для крепления съемного устройства подачи при одновременной работе пильного и фрезерного узлов, для выборки пазов (с пильным узлом) и для торцевания кромок постформинга (с пильным узлом).

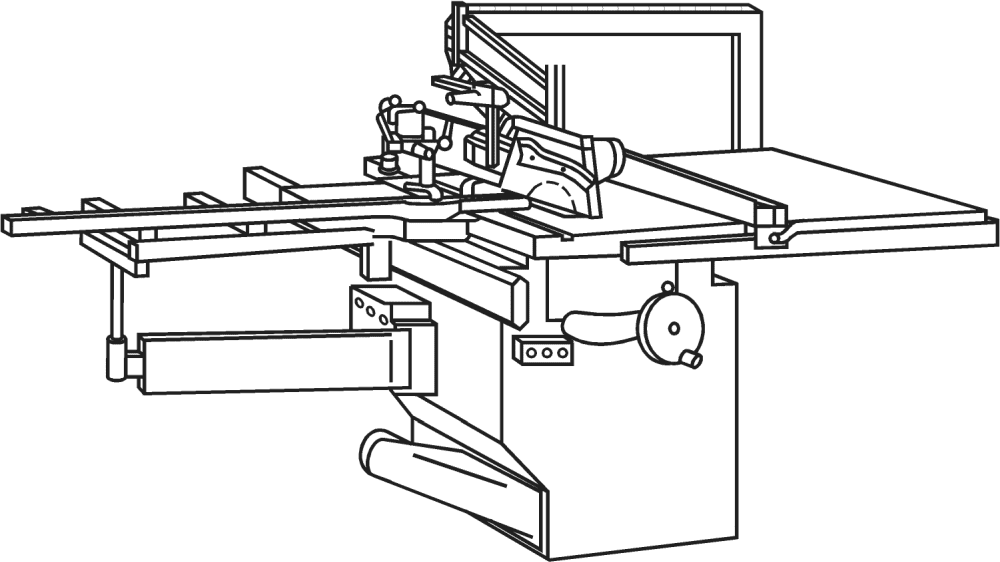

a) Станок для круглопильной обработки и фрезерования с передвижным столом

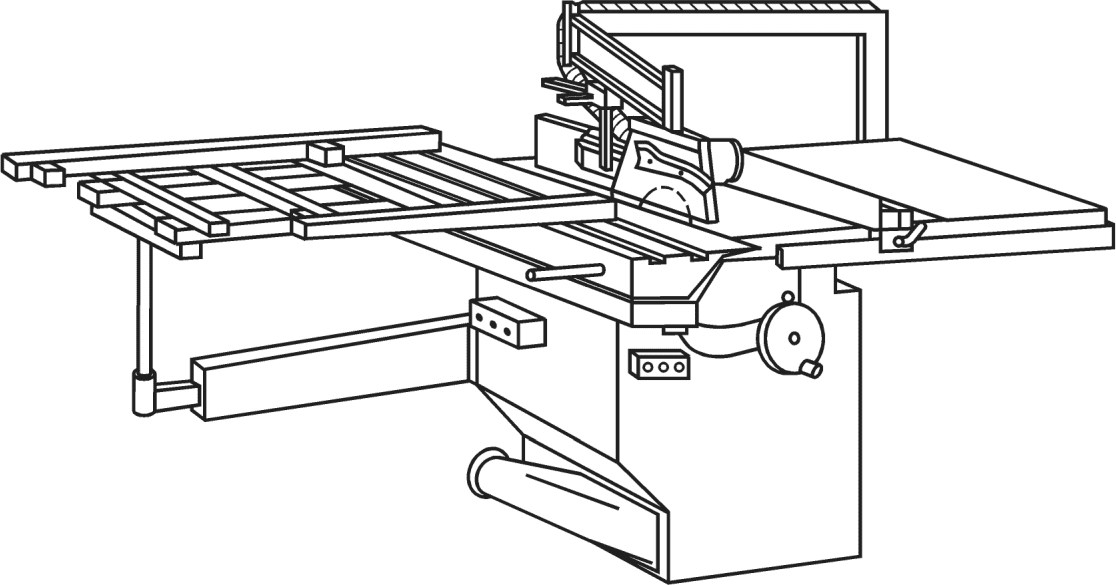

b) Станок для круглопильной обработки и фрезерования со встроенным раздвижным столом

Рисунок 1 — Станок для круглопильной обработки

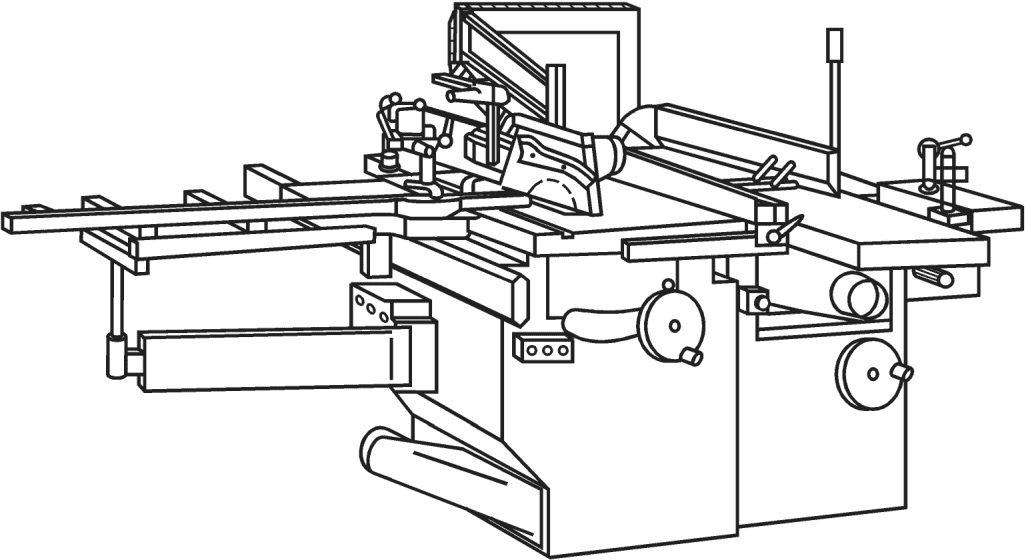

b) Станок для круглопильной обработки и фрезерования

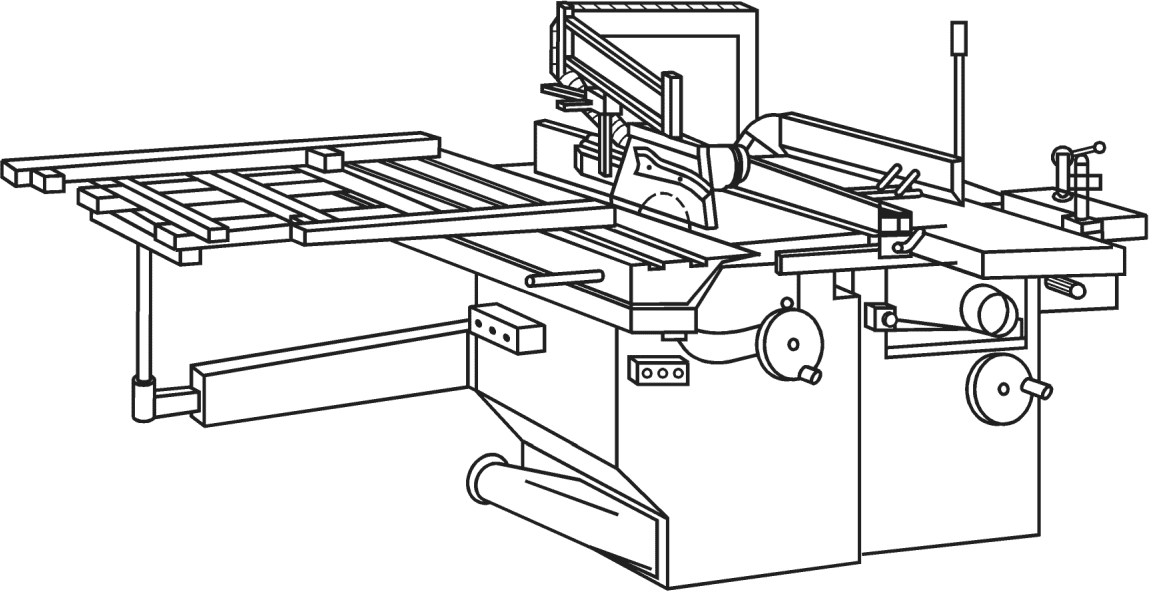

Рисунок 2 — Станок с круглопильным, фрезерным, фуговальным, рейсмусовым и сверлильным узлами

3.2.2 фуговальный узел (surfacing planing unit): Узел комбинированного станка, предназначенный для срезания слоя с нижней поверхности заготовки, вращающийся вокруг горизонтальной оси, установленный под прямым углом к направлению подачи заготовки между двумя столами, предназначенными для размещения и поддержания обрабатываемой заготовки.

Примечание — Ножевой вал является составным инструментом цилиндрической формы, оснащенный плоскими ножами с горизонтальной прямолинейной режущей кромкой, который режет в процессе вращения (см. также описание составного инструмента по EN 847-1:2005+A1:2007). Заготовка подается в станок навстречу вращению ножевого вала.

3.2.3 рейсмусовый узел (thicknesser unit): Узел комбинированного станка, предназначенный для срезания слоя с верхней поверхности обрабатываемой заготовки вращающимся вокруг горизонтальной оси ножевым валом, установленным под прямым углом к направлению подачи заготовки над столом, предназначенным для размещения и поддержания обрабатываемой заготовки.

Примечание — Ножевой вал является составным инструментом цилиндрической формы, оснащенный плоскими ножами с горизонтальной прямолинейной режущей кромкой, который режет в процессе вращения (см. также описание составного инструмента по EN 847-1:2005+A1:2007). Заготовка подается в станок навстречу вращению ножевого вала.

3.2.4 круглопильный узел (circular saw bench unit): Узел комбинированного станка, оснащенный отдельной циркулярной пилой, которая закреплена во время резки, и горизонтальным столом, который полностью или частично закреплен во время обработки.

Примечание — Пила устанавливается на горизонтальном шпинделе под столом. Узел может иметь одно из следующих устройств:

a) устройство для подъема и опускания пилы относительно рабочего стола;

b) устройство для наклона пилы для резки под углом;

c) станина станка под столом может быть открытой или закрытой;

d) дополнительный, перемещаемый вручную стол (не прилегающий к дисковой пиле);

e) устройство для нанесения меток;

f) устройство для выборки паза.

3.2.5 кромкообрабатывающий узел (dimension saw unit): Узел комбинированного пильного станка, оснащенный встроенным подвижным столом, прилегающим к дисковой пиле, который может иметь устройство для торцевания кромки постформинга.

3.2.6 вертикальный фрезерный узел (vertical spindle moulder unit): Узел комбинированного пильного станка, оснащенный одним вертикальным шпинделем (съемным или несъемным), который закреплен в процессе обработки, и горизонтальным столом, который полностью или частично закреплен во время обработки.

Примечание 1 — Шпиндель проходит через стол, а его приводной двигатель расположен под столом.

Примечание 2 — Узел может иметь любое из следующих устройств:

a) устройство для регулировки шпинделя по высоте относительно стола;

b) устройство для наклона шпинделя;

c) устройство для установки дополнительного стола с шипами шипорезного, плавно перемещаемого вручную;

d) устройство для установки регулировочной вставки стола.

3.2.7 узел для выборки паза (фиксированный или съемный) [mortising unit (drilling) (fixed or detachable)]: Узел комбинированного пильного станка, который предназначен для выборки паза (пазования) или сверления с помощью одного вращающегося инструмента и подвижного стола.

Примечание — Удерживающее устройство инструмента, например патрон, устанавливается на одном конце ножевого вала (см. рисунок 3).

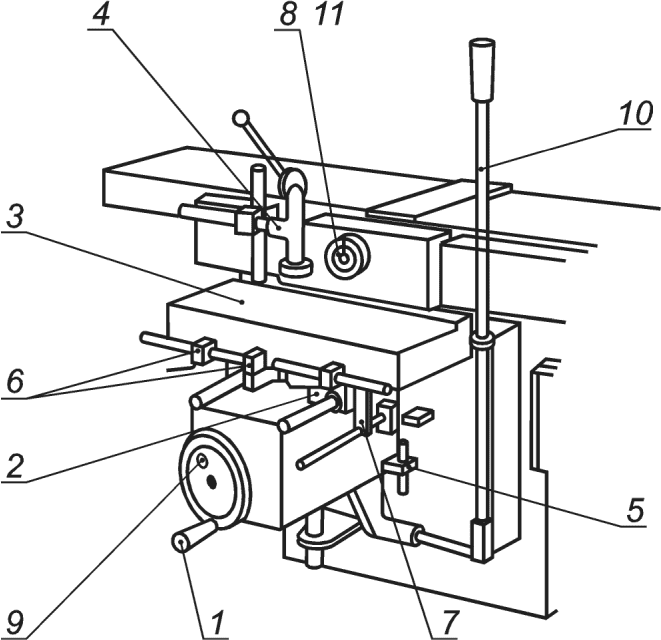

1 — регулирование по высоте; 2 — направляющие салазки; 3 — стол; 4 — прижим обрабатываемой заготовки; 5 — ограничитель передвижения стола по высоте; 6 — ограничители продольного передвижения стола по горизонтали; 7 — ограничитель поперечного передвижения стола по горизонтали; 8 — патрон; 9 — фиксатор стола по высоте; 10 — рычаг вертикального перемещения стола; 11 — защитное ограждение патрона

5 Требования безопасности и/или защитные меры

5.1 Общие требования

Каждый узел станка должен соответствовать требованиям безопасности и/или защитным мерам, указанным в EN 848-1:2007+A2:2012 (раздел 5), EN 859:2007+A2:2012 (раздел 5), EN 860:2007+A2:2012 (раздел 5), EN 861:2007+A2:2012 (раздел 5) и prEN 1870-18:2011 (раздел 5), если не имеется дополнительных и/или отменяющих требований безопасности и/или защитных мер, указанных в разделе 5 настоящего стандарта.

Примечание 1 — Кроме того, станки следует проектировать в соответствии с EN ISO 12100:2010 для соответствующих опасностей, но не значительных, которые не рассматриваются в настоящем стандарте (например, острые кромки станины станка).

Примечание 2 — Требования, направленные на снижение риска, обусловленные конструкцией, установлены в EN ISO 12100:2010 (подраздел 6.2) и для защитных мер — EN ISO 12100:2010 (подраздел 6.3).

5.2 Органы управления

5.2.1 Безопасность и надежность органов управления

5.2.1.1 Общие требования

В настоящем стандарте система безопасного управления представляет собой систему от исходного привода или датчика положения до элемента регулирования приводного механизма конечного привода станка (например, двигателя или тормоза). Элементы системы управления станком, связанные с безопасностью, должны соответствовать требованиям не ниже характеристического уровня PL (далее — уровня PL) по EN ISO 13849-1:2008:

• устройство пуска — PL = c (см. 5.2.3);
• устройство нормального останова — PL = c (см. 5.2.4);
• устройство аварийного останова — PL = c (см. 5.2.5);
• система блокировки — PL = c (см. 5.2.3, 5.3.7.2.4);
• выбор режущего узла — PL = c (см. 5.2.6);
• выбор способа нарезки шипа — PL = c (см. 5.2.6);
• управление приводами, связанными с механизированными перемещениями элементов станка и/или инструмента (EN 848-1:2007+A2:2012, EN 859:2007+A2:2012, EN 860:2007+A2:2012, EN 861:2007+A2:2012, prEN 1870-18:2011);
• механизированный прижим заготовки — PL = c (см. 5.3.9);
• система торможения — PL = c (см. 5.3.4);
• изменение частоты вращения — PL = c (см. 5.2.7);
• индикация выбранной частоты вращения — PL = b (см. 5.2.7);
• индикация направления вращения — PL = b (см. 5.2.8).

Контроль. Проверка соответствующих чертежей и/или схем и осмотр станка.

5.2.1.2 Использование защитных устройств

Защитные устройства должны быть в соответствии с конкретными стандартами. Для устройств, перечисленных ниже, применяются следующие требования:

a) магнитные/бесконтактные выключатели должны соответствовать требованиям EN 1088:1995+A2:2008 (подраздел 6.2), и связанная с ней система управления должна соответствовать как минимум уровню PL = c по EN ISO 13849-1:2008;

b) время задержки должно быть не менее уровня PL = c по EN ISO 13849-1:2008.

Примечание — Также см. 5.4.8 для требований электромагнитной совместимости станков.

Контроль. Проверка соответствующих чертежей и/или схем, осмотр, измерения и соответствующее функциональное тестирование станка.

5.2.2 Расположение органов управления

5.2.3 Пуск

Перед пуском или повторным пуском станка все блокируемые защитные ограждения (при наличии) должны быть на месте и в рабочем состоянии. Это достигается с помощью блокирующих устройств, описанных в EN 848-1:2007+A2:2012 (пункт 5.3.7), EN 859:2007+A2:2012 (пункт 5.3.7), EN 860:2007+A2:2012 (пункт 5.3.7), EN 861:2007+A2:2012 (пункт 5.3.7) и prEN 1870-18:2011 (пункт 5.3.7). Требования к неблокируемым защитным ограждениям и обеспечение их регулировки перед пуском см. 6.3, перечисление j).

Необходимо выполнять требования EN 848-1:2007+A2:2012 (пункт 5.2.3), EN 859:2007+A2:2012 (пункт 5.2.3), EN 860:2007+A2:2012 (пункт 5.2.3), EN 861:2007+A2:2012 (пункт 5.2.3) и prEN 1870-18:2011 (пункт 5.2.3), а также следующие требования.

Для комбинированных станков, работающих в режиме нарезки шипов, установка и функционирование защитных ограждений достигается за счет блокирующих устройств, описанных в 5.3.7.2.4.

Пуск каждого узла должен быть возможен только в его рабочем положении.

Как исключение, если станок оснащен только одним устройством управления для всех приводов станка, то он должен располагаться:

- вместе с переключателем выбора узла таким образом (см. 5.2.6), чтобы был обеспечен хороший обзор всего станка в этом месте;

- вместе с переключателем выбора узла, когда переключатель установлен на подвижной панели управления, расположенной над столом станка.

Элементы системы управления, связанные с безопасностью (см. также 5.2.1), для пуска должны соответствовать уровню PL = c по EN ISO 13849-1:2008.

Контроль. Проверка соответствующих чертежей и/или схем, осмотр и соответствующее функциональное тестирование станка.

5.2.4 Нормальный останов

Станок должен быть оснащен системой управления остановом, с помощью которого станок или съемный механизм подачи (при наличии) можно безопасно полностью остановить. Действие устройства нормального останова должно обеспечить отключение от энергоснабжения все приводы станка и включение привода системы торможения (если имеется, см. 5.3.4).

Порядок нормального останова системы силового привода, связанной с безопасностью [PDS (SR)], «безопасного выключения крутящего момента (STO)» приведен в EN 61800-5-2:2007 (пункт 4.2.2.2), а «безопасный останов 1 (SS1)» в EN 61800-5-2:2007 (пункт 4.2.2.3).

Необходимо выполнять требования EN 848-1:2007+A2:2012 (пункт 5.2.4), EN 859:2007+A2:2012 (пункт 5.2.4), EN 860:2007+A2:2012 (пункт 5.2.4), EN 861:2007+A2:2012 (пункт 5.2.4) и prEN 1870-18:2011 (пункт 5.2.4), а также следующие требования.

Для каждого узла должна быть предусмотрена возможность остановки в любом рабочем положении. Для этого могут быть использованы устройства управления нормальным или аварийным остановом.

Элементы системы управления, связанные с безопасностью (см. также 5.2.1), для обеспечения нормального останова должны соответствовать уровню PL = c по EN ISO 13849-1:2008.

Если сверлильный патрон установлен на конце ножевого вала или приводится в действие приводом ножевого вала (например, ремнями), то устройство управления остановом для фуговального узла может быть использовано и для останова сверлильного узла.

Контроль. Проверка соответствующих чертежей и/или схем, осмотр и соответствующее функциональное тестирование станка.

5.2.5 Аварийный останов

Необходимо выполнять требования EN ISO 13850:2008 и, в частности, устройство управления аварийным остановом должно быть самоблокирующимся, а также следующие требования.

Примечание — Порядок нормального останова системы силового привода, связанной с безопасностью [PDS (SR)], «безопасного выключения крутящего момента (STO)» приведен в EN 61800-5-2:2007 (пункт 4.2.2.2), а «безопасный останов 1 (SS1)» в EN 61800-5-2:2007 (пункт 4.2.2.3).

Станки с более чем одним двигателем, которые могут работать одновременно, или если может быть предусмотрено использование более одного двигателя, то станок должен быть оснащен органом управления аварийным остановом, который должен соответствовать требованиям EN 60204-1:2006 (подпункт 9.2.5.4.2 и подраздел 10.7, за исключением пункта 10.7.3).

Устройства управления аварийным остановом должны быть расположены следующим образом:

a) отдельно на вертикально-фрезерном и пильном узлах, если эти узлы могут использоваться одновременно;

b) на рейсмусовом узле в соответствии с EN 860:2007+A2:2012;

c) на рабочем месте оператора, где есть источники питания (например, розетки) для съемного механизма подачи;

d) там, где необходимы для отдельного узла.

Если станок оснащен системой торможения с пружинным устройством, то функция аварийного останова должна соответствовать категории 0 в соответствии с требованиями EN 60204-1:2006 (пункт 9.2.2).

Если станок оснащен системой торможения любого другого типа, например, электрической системой торможения, то функция аварийного останова должна соответствовать категории 1 в соответствии с требованиями EN 60204-1:2006 (пункт 9.2.2).

Для системы управления аварийным остановом категории 1 последовательность останова должна быть следующей:

1) одновременное отключение от энергоснабжения всех приводов станка, кроме привода зажима заготовки и привода электронной системы торможения (при наличии);

2) приведение в действие тормоза (если имеется электрический);

3) отключение энергоснабжения системы торможения после полного останова инструмента(ов), например, реле времени в соответствии с 5.2.1.2, перечисление b).

Если станок оборудован перемещаемой панелью управления и необходимо устройство управления аварийным остановом, то оно должно также устанавливаться на панели управления.

Конструкция системы управления должна быть такой, чтобы удовлетворять требованиям последовательности аварийного останова. Если используется реле времени, то задержка должна быть не менее максимального времени выбега. Время задержки должно быть установлено на постоянную величину или устройство для его регулирования должно быть опломбировано.

Элементы системы управления, связанные с безопасностью (см. также 5.2.1), для обеспечения аварийного останова должны соответствовать уровню PL = c по EN ISO 13849-1:2008.

Контроль. Проверка соответствующих чертежей и/или схем, осмотр и соответствующее функциональное тестирование станка.

5.2.6 Выбор узла и режима обработки

Необходимо выполнять требования EN 848-1:2007+A2:2012 (пункт 5.2.6) и prEN 1870-18:2011 (пункт 5.2.6), а также следующие требования.

Выбор узла должен быть осуществлен либо путем переключающего устройства, например, селектора, или путем пуска узла. При этом все остальные узлы должны блокироваться.

Станок должен быть сконструирован таким образом, чтобы была возможна одновременная работа только пильного и вертикально-фрезерного узлов.

Выбор режима обработки (если применимо) должен обеспечиваться селектором режимов.

Каждый выбор узла и режим обработки выбранного узла должны соответствовать следующим требованиям:

a) их системы управления должны иметь преимущество над системами управления невыбранных узлов, за исключением аварийного останова;

b) смена узла или режима обработки не должна вызывать произвольного движения;

c) переключение узла/режима обработки во время обработки недопустимо или должно выполняться при нормальном останове в соответствии с 5.2.4.

Элементы системы управления, связанные с безопасностью (см. также 5.2.1), для цепей управления для выбора узла/режима обработки должны соответствовать уровню PL = c по EN ISO 13849-1:2008.

Выбранный узел и режим обработки должны быть указаны на переключателе (селекторе) (см. также 6.1).

Контроль. Проверка соответствующих чертежей и/или схем, осмотр и соответствующее функциональное тестирование станка.

5.2.7 Изменение частоты вращения

Необходимо выполнять требования EN 848-1:2007+A2:2012 (пункт 5.2.7) для вертикально-фрезерного узла и prEN 1870-18:2011 (пункт 5.2.7) для круглопильного узла.

Если фуговальный узел или комбинированный фуговально-рейсмусовый узел имеет более чем одну частоту вращения, необходимую для узла выборки паза, то должны быть выполнены следующие требования:

a) для станков, на которых установлены двигатели с устройством регулирования частоты вращения, это устройство регулирования должно быть расположено около устройства управления пуском ножевого вала. Превышение максимальной частоты вращения шпинделя ножевого вала недопустимо;

b) выбранная частота вращения шпинделя ножевого вала должна быть видимой или указана на устройстве пуска ножевого вала. Выбранная частота вращения должна быть видимой или указана на рабочем месте оператора;

c) элементы системы управления, связанные с безопасностью (см. также 5.2.1), для индикации выбранной частоты вращения должны соответствовать уровню PL = b по EN ISO 13849-1:2008.

Индикация выбранной частоты вращения должна быть видна с рабочего места оператора.

Контроль. Проверка соответствующих чертежей и/или схем, осмотр и соответствующее функциональное тестирование станка.

5.2.8 Направление вращения

Для фрезерного узла необходимо выполнять требования EN 848-1:2007+A2:2012 (пункт 5.3.3.6).

Для узла выборки паза, имеющего два направления вращения шпинделя ножевого вала, необходимо выполнять следующие требования:

a) устройство переключения направления вращения должно быть расположено около устройства пуска ножевого вала;

b) должно быть установлено сигнальное устройство, указывающее оператору станка вращение ножевого вала против часовой стрелки;

c) цвет сигнального устройства должен быть желтым; визуальное сигнальное устройство может быть дополнено звуковым;

d) устройство переключения направления вращения не должно приводить к запуску шпинделя;

e) устройство переключения направления вращения должно быть одним из следующих:

1) двухпозиционный переключатель, оснащенный блокирующим устройством так, что:

- «нормальное» положение без блокировки соответствует направлению по часовой стрелке, если смотреть с рабочего места оператора при фуговании;

- ii) «ненормальное» положение с блокировкой соответствует направлению вращения против часовой стрелки, если смотреть с рабочего места оператора при фуговании;

- iii) выбор направления вращения против часовой стрелки должен быть возможным только после ручной настройки устройства блокировки;

- iv) устройство переключения направления вращения должно указывать выбранное направление вращения и соответствовать ему;

2) трехпозиционный переключатель, при нейтральном положении без блокирующего устройства, например, если станок запущен в направлении вращения против часовой стрелки, то как только он будет отключен, ручной привод органа управления устройством переключения направления вращения должен автоматически возвращаться в нейтральное положение, каждый последующий выбор направления вращения может быть возможен только намеренным включением устройства переключения;

3) комбинация нажимных кнопок, у которых:

- направление вращения по часовой стрелке включается кнопкой пуска привода ножевого вала;

- ii) направление вращения против часовой стрелки включается кнопкой пуска привода ножевого вала вместе с устройством инициирования управления (например, кнопка), которое расположено таким образом, что для пуска привода ножевого вала необходимо задействовать обе руки.

Элементы системы управления, связанные с безопасностью (см. также 5.2.1), для выбора направления вращения должны соответствовать уровню PL = b по EN ISO 13849-1:2008.

Контроль. Проверка соответствующих чертежей и/или схем, осмотр и соответствующее функциональное тестирование станка.

5.2.9 Нарушение энергоснабжения

Для станков с электрическим приводом восстановление энергоснабжения после его прерывания не должно приводить к повторному пуску любого привода станка в соответствии с требованиями EN 60204-1:2006 (подраздел 7.5, абзацы 1 и 3).

Для станков с пневматическим и/или гидравлическим приводом должно быть предусмотрено исключение самопроизвольного повторного пуска и опасных движений станка после нарушения энергоснабжения.

Контроль. Проверка соответствующих чертежей и/или схем, осмотр и соответствующее функциональное тестирование станка.

5.2.10 Сбои в системе управления

Системы управления должны соответствовать требованиям EN 1037:1995+A1:2008 (раздел 6) и следующим дополнительным требованиям.

Системы управления должны быть сконструированы таким образом, чтобы разрыв в любом месте цепи (например, разрыв электропровода, трубопровода или рукава) не мог привести к потере функций безопасности, например непроизвольному пуску или потере зажима заготовки, в соответствии с EN 60204-1:2006, EN ISO 4413:2010 и EN ISO 4414:2010.

Требования к системам управления см. 5.2.1.

Контроль. Проверка соответствующих чертежей и/или схем, осмотр и соответствующее функциональное тестирование станка.

5.3 Защита от механических опасностей

5.3.1 Устойчивость

Должна быть обеспечена возможность крепления стационарных станков к неподвижной поверхности, например, полу или другой устойчивой поверхности, например, с помощью крепежных отверстий в корпусе. Должны быть обеспечены условия для фиксации, например, отверстия для креплений или необходимые фиксирующие устройства в корпусе станка (см. 6.3).

Для передвижных станков, имеющих колеса, должны быть обеспечены следующие средства для их фиксации во время обработки, например:

a) тормоза для колес, или

b) комбинации колес и стабилизаторов; или

c) устройство для подъема колес над полом.

Контроль. Проверка соответствующих чертежей и соответствующее функциональное тестирование станка, а также, при необходимости, испытания в соответствии с приложением A.

5.3.2 Опасность поломки во время эксплуатации

Необходимо выполнять требования EN 848-1:2007+A2:2012 (пункт 5.3.2 и подпункт 5.3.7.3), EN 859:2007+A2:2012 (пункты 5.3.2 и 5.3.7), EN 860:2007+A2:2012 (пункты 5.3.2 и 5.3.8), EN 861:2007+A2:2012 (пункты 5.3.2 и 5.3.8) и prEN 1870-18:2011 (пункт 5.3.2).

Контроль. Проверка соответствующих чертежей, осмотр и соответствующее функциональное тестирование станка.

5.3.3 Конструкция инструмента и держателя инструмента

5.3.3.1 Общие требования

Необходимо выполнять требования EN 848-1:2007+A2:2012 (пункт 5.3.3), EN 859:2007+A2:2012 (пункт 5.3.3), EN 860:2007+A2:2012 (пункт 5.3.3), EN 861:2007+A2:2012 (пункт 5.3.3) и prEN 1870-18:2011 (пункт 5.3.3).

Контроль. Проверка соответствующих чертежей, осмотр и соответствующее функциональное тестирование станка.

5.3.3.2 Сверление

Не допускается ослабления патрона и/или инструмента во время пуска, вращения, выбега или торможения.

Контроль. Проверка соответствующих чертежей, осмотр и соответствующее функциональное тестирование станка.

5.3.3.3 Распиловка

5.3.3.4 Временно неиспользуемые элементы

5.3.4 Система торможения

5.3.5 Устройства, снижающие вероятность или предотвращающие выбрасывание

Необходимо выполнять требования EN 848-1:2007+A2:2012 (пункт 5.3.5), EN 859:2007+A2:2012 (пункт 5.3.5), EN 860:2007+A2:2012 (пункт 5.3.5), EN 861:2007+A2:2012 (пункт 5.3.5) и prEN 1870-18:2011 (пункт 5.3.5).

5.3.6 Упоры и направляющие

5.3.6.1 Общие требования

Необходимо выполнять требования EN 848-1:2007+A2:2012 (пункт 5.3.5), EN 859:2007+A2:2012 (пункт 5.3.6), EN 860:2007+A2:2012 (пункт 5.3.6), EN 861:2007+A2:2012 (пункт 5.3.6), EN 848-1:2007+A2:2012 (пункт 5.3.6) и prEN 1870-18:2011 (пункт 5.3.6) совместно с нижеперечисленными дополнительными и/или отменяющими требованиями.

5.3.6.2 Пильный и фрезерный узлы

Размеры стола должны соответствовать требованиям, указанным в таблице 2. Эти размеры применяются к встроенным передвижным столам. Для такого стола должна быть предусмотрена возможность его фиксации в центральном положении.

Таблица 2

Минимальные размеры пильного и фрезерного столов

В миллиметрах

Следует обеспечить зазор между пильным/фрезерным и фуговальным столами (см. Y на рисунке 4).

1 — встроенный передвижной стол; 2 — дополнительный передвижной стол; B1 — расстояние между осью шпинделя дисковой пилы и передней кромкой пильного/фрезерного стола; B2 — расстояние между осью сверлильного шпинделя и задней кромкой пильного/фрезерного стола, включая расширение при необходимости; C1 — ширина пильного/фрезерного стола; C2 — расстояние между осью сверлильного шпинделя и передней кромкой пильного/фрезерного стола; D1 — диаметр основной фрезы; D2 — диаметр отверстия в столе; L — длина пильного/фрезерного стола; Y — ширина зазора между пильным/фрезерным и фуговальным столами; Z — расстояние между задней кромкой фуговального стола и передней кромкой пильного/фрезерного стола; W — ширина пильного/фрезерного стола

Рисунок 4 — Размеры пильного и фрезерного столов

Контроль. Проверка соответствующих чертежей, измерения, осмотр и соответствующее функциональное тестирование станка.

5.3.6.3 Сверлильный стол

Станки, оснащенные сверлильным узлом, должны быть обеспечены упором для заготовки (столом), ограничивающим вертикальным ход, регулируемым ограничителем хода по ширине и двумя ограничителями по длине.

Размеры сверлильного стола и его максимальное перемещение должны быть выбраны так, чтобы гарантировать, что ось сверлильного инструмента всегда остается в пределах ширины сверлильного стола.

Перемещение стола во время обработки должно контролироваться с помощью одного рычага или нескольких.

Сверлильные столы должны фиксироваться в любом вертикальном положении.

Контроль. Проверка соответствующих чертежей, осмотр и соответствующее функциональное тестирование станка.

5.3.6.4 Направляющая для заготовки при фуговании

Направляющая для пильного узла также может быть использована и для фугования, если эта направляющая оснащена ограждением, расположенным на ней, которое предотвращает доступ к ножевому валу за направляющей в любом положении для фугования.

Такое ограждение должно быть прикреплено к направляющей, например, откидное и не препятствующее использованию пильного узла. В противном случае должны быть предусмотрены отдельные направляющие для пильного и фуговального узлов.

Съемные направляющие должны сниматься со станка без вспомогательного инструмента.

Контроль. Проверка соответствующих чертежей, осмотр и соответствующее функциональное тестирование станка.

5.3.7 Предотвращение доступа к подвижным частям станка

5.3.7.1 Общие требования

Определения и основные принципы для различных типов защитных ограждений и устройств см. EN ISO 12100:2010. Безопасные расстояния см. EN ISO 13857:2008 и минимальные расстояния для предотвращения защемления частей тела человека см. EN 349:1993.

Если необходимо демонтировать неподвижные защитные ограждения, например для технического обслуживания, то должны применяться невыпадающие винты [см. 6.3, перечисление x)].

Необходимо выполнять требования EN 848-1:2007+A2:2012 (пункт 5.3.7), EN 859:2007+A2:2012 (пункт 5.3.6), EN 860:2007+A2:2012 (пункт 5.3.7), EN 861:2007+A2:2012 (пункт 5.3.7) и prEN 1870-18:2011 (пункт 5.3.7) совместно с нижеперечисленными дополнительными и/или отменяющими требованиями.

Контроль. Проверка соответствующих чертежей, измерения, осмотр и соответствующее функциональное тестирование станка.

5.3.7.2 Ограждения инструмента

5.3.7.2.1 Ограждения при пилении

Необходимо выполнять требования prEN 1870-18:2011, а также следующие требования.

При необходимости снятия верхнего защитного кожуха для опускания пилы (диаметр пилы < 315 мм) и расклинивающего ножа ниже стола (см. 5.3.3.4), верхний защитный кожух пилы должен сниматься без применения вспомогательных инструментов.

В качестве исключения предельный размер верхнего защитного кожуха для расклинивающего ножа может быть таким, чтобы закрыть пильный диск диаметром 350 мм, если:

a) верхний защитный кожух автоматически закрывается (см. рисунок 5);

b) пильный диск с диаметром 350 мм может быть опущен ниже пильного стола;

c) верхний защитный кожух может быть снят без применения вспомогательных инструментов.

Рисунок 5 — Пример автоматически закрывающегося защитного ограждения

Защитный кожух пильного диска должен быть спроектирован так, чтобы закрыть всю нережущую часть пильного диска (режущая часть для автоматически закрывающегося ограждения), когда ограждение на столе. Нижний край ограждения пильного диска не должен оставлять зазоров между столом в любое время, когда оно на столе.

Контроль. Проверка соответствующих чертежей, измерения, осмотр и соответствующее функциональное тестирование станка.

5.3.7.2.2 Ограждения при выборке паза

При работе со сверлильным узлом доступ к ножевому валу должен быть предотвращен соответствующей системой защиты в соответствии с EN 859:2007+A2:2012 (подпункт 5.3.6.1) [также см. 6.3, перечисление d) 6)].

Доступ к сверлильному патрону должен быть предотвращен неподвижным защитным ограждением, за исключением отверстия на передней стороне необходимого для крепления сверлильного инструмента. В случае необходимости проем должен быть предусмотрен для ключа для патрона (см. 6.3).

Контроль. Проверка соответствующих чертежей, осмотр и соответствующее функциональное тестирование станка.

5.3.7.2.3 Ограждения при фуговании

Если ограждение мостового типа перемещается в положение рядом и/или ниже уровня фуговального стола, чтобы обеспечить использование различных узлов станка (например, направляющая для пильного элемента), оно должно оставаться прикрепленным к станку и должно быть перемещено/закреплено без применения вспомогательных инструментов.

Контроль. Проверка соответствующих чертежей, осмотр и соответствующее функциональное тестирование станка.

5.3.7.2.4 Ограждения при работе в режиме «нарезание шипов»

При нарезании шипов доступ к фрезерному инструменту должен быть предотвращен в соответствии с EN 848-1:2007+A2:2012 (подпункт 5.3.7.1.4).

Кроме того, неподвижные ограждения нережущей части инструмента должны иметь блокировку, чтобы исключить вращение шпинделя без ограждения.

Пильный диск должен иметь ограждение в соответствии с 5.3.7.1.1, 5.3.7.1.2, 5.3.7.2, 5.3.7.3.1 и 5.3.7.3.2 и prEN 1870-18:2011 (подпункт 5.3.7.5).

Подвижная опора для заготовки (встроенный подвижный стол или дополнительный стол) должна быть оборудована устройством удержания/задержки, которое предотвращает горизонтальный доступ к дисковой пиле за полный ход стола (см. рисунок 6).

1 — станина станка; 2 — кожух; 3 — дополнительный передвижной стол; 4 — устройство зажима заготовки; 5 — регулируемое защитное ограждение; 6 — устройство удержания/задержки, закрепленное на дополнительном передвижном столе

Рисунок 6 — Пример устройства удержания/задержки,

5.3.7.3 Ограждения приводов

5.3.8 Зажимное устройство

5.3.8.1 Общие требования

5.3.8.2 Выборка паза

b) уменьшения зазора зажим/заготовка до 6 мм с помощью регулируемого вручную устройства и ограничения хода максимум до 10 мм;

c) ограничения скорости закрытия зажима до 10 мм/с или менее;

d) защиты зажима регулируемым кожухом для уменьшения зазора между заготовкой и ограждением до 6 мм или менее; максимальный выступ зажима за ограждение должен быть не более 6 мм.

Элементы системы управления, связанные с безопасностью, для контроля предварительного зажимного усилия [см. перечисление a)] и ограничения скорости закрытия зажима [см. перечисление c)] должны быть не менее уровня PL = c в соответствии с требованиями EN ISO 13849-1:2008 (см. 5.2.1).

На станках с пневматическим зажимом заготовки должны быть предусмотрены меры для сохранения давления зажима в случае сбоя энергопитания. Если для этого используются обратные клапаны, то они должны быть установлены на цилиндрах привода в соответствии с EN ISO 4414:2010.

Контроль. Проверка соответствующих чертежей и схем, осмотр, измерения и соответствующее функциональное тестирование станка.

5.3.8.3 Режим «нарезание шипов»

Должно быть предусмотрено устройство зажима заготовки. Минимальная прижимная сила должна быть 700 Н.

Должно быть предусмотрено регулирующее устройство, обеспечивающее максимальное расстояние 100 мм между осью зажима и любым диаметром фрезы. См. 6.3, перечисление d) 6) iii).

Контроль. Проверка соответствующих чертежей, осмотр, измерения и соответствующее функциональное тестирование станка.

5.3.9 Защитные устройства

Необходимо выполнять требования EN 848-1:2007+A2:2012 (пункт 5.3.9) и prEN 1870-18:2011 (пункт 5.3.9) [также см. 6.3, перечисление d)].

5.4 Меры защиты от воздействия опасностей другого характера

5.4.1 Пожар

Для минимизации уровня пожароопасности необходимо соблюдать требования 5.4.3 и 5.4.4 [см. также 6.3, перечисление h)].

Предотвращение искр в результате контакта между ножами и столом/кромками фуговального и рейсмусового столов в соответствии с EN 859:2007+A2:2012 (пункт 5.3.6) и EN 860:2007+A2:2012 (пункт 5.3.6).

Требования, указанные в EN 848-1:2007+A2:2012 (подпункты 5.3.6.1.2.2, 5.3.6.2.2 и 5.3.7.1.2.1), применяются для предотвращения искр в результате контакта между инструментами и вставкой стола, направляющей и зажимом для фрезерного узла.

Требования prEN 1870-18:2011 (подпункт 5.3.2.1) применяют для предотвращения контакта между основной пилой и подрезной или пилой для постформинга, а требования prEN 1870-18:2011 (подпункт 5.3.7.1.5) применяют для предотвращения искр в результате контакта между пилой и краями отверстия в столе для пильного узла.

Контроль. Проверка соответствующих чертежей, осмотр и соответствующее функциональное тестирование станка.

5.4.2 Шум

Требования для снижения уровня шума и измерения уровня шума:

- для фрезерного узла — в соответствии с EN 848-1:2007+A2:2012 (пункт 5.4.2);

- для фуговального узла — в соответствии с EN 859:2007+A2:2012 (пункт 5.4.2);

- для рейсмусового узла — в соответствии с EN 860:2007+A2:2012 (пункт 5.4.2);

- для фуговально-рейсмусового узла — в соответствии с EN 861:2007+A2:2012 (пункт 5.4.2);

- для пильного узла — в соответствии с prEN 1870-18:2011 (пункт 5.4.2).

Примечание — В любом случае уровень шума при сверлении аналогичен уровню шума при рейсмусовании без механической обработки.

О заявлении уровня шума см. 6.3, перечисление r).

5.4.3 Выброс опилок и пыли

Необходимо выполнять требования EN 848-1:2007+A2:2012 (пункт 5.4.3), EN 859:2007+A2:2012 (пункт 5.4.3), EN 860:2007+A2:2012 (пункт 5.4.3), EN 861:2007+A2:2012 (пункт 5.4.3) и prEN 1870-18:2011 (пункт 5.4.3) и дополнительно для сверлильного узла.

Должны быть предусмотрены меры для удаления опилок и пыли из станка с помощью вытяжного колпака опилок и пыли с возможностью дальнейшего подключения станка к системе сбора опилок и пыли.

Если проем уловителя не может быть направлен навстречу потоку, то поток стружки и пыли должен направляться к уловителю.

Уловители должны иметь достаточно большое отверстие для захвата опилок и пыли.

Примечание 1 — Размер отверстия уловителя зависит от интенсивности выбросов и расстояния между источником выбросов и уловителя.

Конструкция уловителя должна обеспечивать минимальный перепад давления и скопления материалов, например посредством исключения резких изменений направления транспортируемых опилок и пыли, острых углов и препятствий, ведущих к скоплению опилок и пыли.

Транспортирование опилок и пыли между уловителем и подсоединением станка к системе CADES (система вытяжки опилок и пыли) и гибкие соединения подвижных узлов должны быть направлены на минимизацию перепада давления и скопления материала.

Для удаления опилок и пыли от места их образования до системы сбора конструкция вытяжных колпаков, воздуховодов и заслонок должна проектироваться с учетом скорости движения удаляемого воздуха в вытяжной системе для сухих опилок — 20 м/с и 28 м/с — для влажных опилок (влажность 18% и более).

Примечание 2 — Перепад давления между входом всех улавливаемых устройств и подсоединением к системе CADES должен составлять не более 1500 Па (при номинальном расходе воздуха).

Примечание 3 — Низкий уровень выбросов пыли можно достигнуть, если обеспечивается скорость воздушного потока в соответствии с EN 848-1:2007+A2:2012 (пункт 5.4.3), EN 859:2007+A2:2012 (пункт 5.4.3), EN 860:2007+A2:2012 (пункт 5.4.3), EN 861:2007+A2:2012 (пункт 5.4.3) и prEN 1870-18:2011 (пункт 5.4.3).

Контроль. Проверка чертежей, визуальный осмотр и следующее:

- Определение перепада давления на выбранной скорости потока воздуха путем измерения в условиях, предусмотренных для измерения уровней шума в соответствии со стандартами типа C или ISO 7960:1995.

- Запуск станка (без обработки заготовки) в условиях, предусмотренных для измерения уровней шума в соответствии со стандартами типа C или ISO 7960:1995. Вытяжная система опилок и пыли должна быть отключена. Используя дым, проверить, что станок создает воздушный поток от входа(ов) в уловитель(и) соединительного(ых) патрубка(ов) вытяжной системы опилок и пыли.

Примечание 4 — Для измерения характеристик вытяжной системы опилок и пыли применяют два стандартизированных метода: метод концентрации (EN 1093-9:1998+A1:2008) и индексный метод (EN 1093-11:2001+A1:2008).

5.4.4 Электрооборудование

Необходимо выполнять требования EN 60204-1:2006, если в настоящем стандарте не указано иное.

Необходимо выполнять требования EN 848-1:2007+A2:2012 (пункт 5.4.4), EN 859:2007+A2:2012 (пункт 5.4.4), EN 860:2007+A2:2012 (пункт 5.4.4), EN 861:2007+A2:2012 (пункт 5.4.4) и prEN 1870-18:2011 (пункт 5.4.4).

Тестирование на непрерывность цепи защиты в соответствии с EN 60204-1:2006 (подраздел 18.2) и функциональное тестирование в соответствии с EN 60204-1:2006 (подраздел 18.6).

Контроль. Проверка соответствующих чертежей и/или схем, визуальный контроль станка. Испытания для контроля целостности соединительной цепи и функциональные испытания проводят в соответствии с EN 60204-1:2006 [подразделы 18.2 (только тест 1) и 18.6].

Примечание — Для подтверждения характеристик электрооборудования могут быть использованы документы изготовителя.

5.4.5 Эргономика и управление

Необходимо выполнять требования EN 614-1:2006+A1:2009, а также следующее.

Необходимо выполнять требования к эргономике и управлению каждого узла в соответствии с EN 848-1:2007+A2:2012 (пункт 5.4.5), EN 859:2007+A2:2012 (пункт 5.4.5), EN 860:2007+A2:2012 (пункт 5.4.5), EN 861:2007+A2:2012 (пункт 5.4.5) и prEN 1870-18:2011 (пункт 5.4.5).

Для узла выборки паза применяют следующие требования.

Если узел выборки паза массой более 25 кг и для его снятия необходимо подъемное устройство, то он должен быть оснащен необходимыми приспособлениями для крепления подъемных устройств в соответствии с EN 1005-2:2003+A1:2088. Эти приспособления должны быть расположены так, чтобы исключить возможность опрокидывания или падения данной детали или ее движения в неуправляемом направлении во время транспортирования, сборки, демонтажа и утилизации.

См. также 5.2.2 для расположения органов управления, 6.3, EN 894-3:2000+A1:2008 и EN 1005-3:2002+A1:2008.

Если узел выборки паза расположен на станке в рабочей области фугования, то он должен быть съемным.

Контроль. Проверка соответствующих чертежей, осмотр, измерения и соответствующее функциональное тестирование станка.

5.4.6 Пневматическая система

Если станок оснащен пневматической системой, необходимо выполнять требования EN ISO 4414:2010.

См. также 5.2.1.

Контроль. Проверка соответствующих чертежей и/или схем, осмотр станка.

5.4.7 Гидравлическая система

Если станок оснащен гидравлической системой, необходимо выполнять требования EN ISO 4413:2010.

См. также 5.2.1.

Контроль. Проверка соответствующих чертежей и/или схем, осмотр станка.

5.4.8 Электромагнитная совместимость

Станок должен обладать устойчивостью к воздействию электромагнитных помех для обеспечения нормальной работы в соответствии EN 60349-1:2009 и EN 60349-1:1999+A1:2004, EN 50370-1:2005, EN 50370-2:2003.

Примечание — Если электрические компоненты станка имеют маркировку CE и если такие детали и кабели станка смонтированы в соответствии с требованиями инструкций изготовителя, считается, что станок защищен от внешних электромагнитных помех.

Контроль. Проверка соответствующих чертежей и/или схем, осмотр станка.

5.4.9 Лазер

Если используется лазер, то необходимо выполнять требования prEN 1870-18:2011 (пункт 5.4.9).

Контроль. Проверка соответствующих чертежей и осмотр станка.

5.4.10 Статическое электричество

Если станок оснащен встроенными гибкими рукавами для вытяжки опилок и пыли, то рукава должны быть пригодны для снятия статического заряда и отвода к земле.

Контроль. Проверка соответствующих чертежей и осмотр станка.

5.4.11 Ошибки при монтаже

Необходимо выполнять требования EN 848-1:2007+A2:2012 (пункт 5.4.9) и prEN 1870-18:2011 (пункт 5.4.11).

Также см. 6.3.

5.4.12 Отключение энергоснабжения (выключатель)

Должны быть выполнены основные принципы в соответствии с EN ISO 12100:2010 (пункт 6.2.10 и подпункт 6.3.5.4).

Электроснабжение станка должно управляться устройством отключения энергоснабжения (выключателем), которое должно соответствовать требованиям EN 60204-1:2006 (подраздел 5.3).

Если станок оснащен электрической системой торможения, то электрический выключатель:

a) должен быть оснащен блокирующим устройством, отключение сетевого энергоснабжения должно быть возможно только после ручного включения блокирующего устройства;

b) не должен размещаться на той стороне станка или той стороне пульта управления, на которой находятся устройства пуска/останова.

Если используется пневматическая энергия, то необходимо применять пневматический отключатель с блокировочным устройством в положении отключения. Если используется пневматическая энергия, то достаточно применения быстроразъемной муфты без блокировочного устройства в соответствии с требованиями EN ISO 4414:2010; при этом отсоединенный станок (или часть станка), как и отсоединенная муфта должны все время находиться под контролем оператора, выполняющего определенные работы на станке в соответствии с требованиями EN 1037:1995+A1:2008 (подраздел 5.2).

Если станок имеет гидравлическую систему, то отключение гидравлической системы должно осуществляться с помощью отключения электроснабжения к гидравлическому приводу.

Контроль. Проверка соответствующих чертежей и/или схем электрических соединений, осмотр и проведение соответствующего функционального испытания станка.

5.4.13 Техническое обслуживание

Должны быть выполнены основные принципы в соответствии с EN ISO 12100:2010 (пункт 6.2.15).

Информация по техническому обслуживанию должна быть предусмотрена в соответствии с EN ISO 12100:2010 [6.4.5.1, перечисление e)].

Места смазки должны быть расположены за пределами ограждений и доступны для оператора, когда он стоит на полу.

Если падение остаточного давления пневмосистемы может привести к опасным движениям какого-либо элемента станка, то давление должно поддерживаться в системе постоянным для предотвращения таких опасных движений, а для снятия остаточного давления должно быть предусмотрено отдельное устройство управления.

Там, где остаточная энергия сохраняется, например в резервуаре или трубопроводе, должно быть предусмотрено средство для сброса остаточного давления, например, с использованием клапана.

Сброс давления не должен быть за счет отсоединения трубы или соединительного устройства.

Также см. 6.3.

Контроль. Проверка соответствующих чертежей, руководства по эксплуатации и соответствующее функциональное тестирование станка.

6 Информация для потребителя

6.1 Общие требования

Необходимо выполнять требования EN 848-1:2007+A2:2012 (подраздел 6.1), EN 859:2007+A2:2012 (подраздел 6.1), EN 860:2007+A2:2012 (подраздел 6.1), EN 861:2007+A2:2012 (подраздел 6.1) и prEN 1870-18:2011 (подраздел 6.1) для соответствующего узла, если нет дополнительных и/или отменяющих требований безопасности и/или защитных мер в настоящем разделе.

Если станок оснащен пневматической подачей энергии, то на или около электрического устройства отключения энергопитания должен устанавливаться постоянный знак, предупреждающий, что пневматическая подача энергии не отключена.

Должна предоставляться информация об отрицательных результатах испытаний тормозной системы.

Контроль. Проверка соответствующих чертежей и осмотр станка.

6.2 Маркировка

a) торговое наименование и адрес изготовителя, а также его уполномоченного представителя (при наличии);

b) год выпуска, т.е. тот год, в котором завершен процесс изготовления;

c) обозначение станка и обозначение серии или типа;

d) идентификационные данные или серийный номер станка (при наличии);

e) номинальные данные [обязательные для электротехнической продукции: напряжение, частота, мощность в соответствии с EN 60204-1:2006 (подраздел 16.4)];

f) номинальное давление для пневматических/гидравлических контуров (если станок оснащен пневматической/гидравлической системой);

g) если станок оснащен пневматическими/гидравлическими выключателями, то их функции, местоположение и рабочее расположение необходимо указать, например, с применением указательной таблички или пиктограммы;

h) специальные требования к маркировке по EN 848-1:2007+A2:2012 (подраздел 6.2), EN 859:2007+A2:2012 (подраздел 6.2), EN 860:2007+A2:2012 (подраздел 6.2), EN 861:2007+A2:2012 (подраздел 6.2) и prEN 1870-18:2011 (подраздел 6.2).

Для сверлильного узла с одним направлением вращения инструмента направление вращения должно быть указано стрелкой.

Указательные таблички или пиктограммы, используемые для маркировки номинального давления и выключателей (при наличии), должны размещаться рядом с выключателем энергоснабжения станка.

Маркировка должна быть на языке страны, в которой используется станок, или по возможности она должна выражаться в виде пиктограмм.

Если используются графические символы, связанные с эксплуатацией приводов, то они должны быть выполнены в соответствии с EN 61310-1:2008 (таблица A.1).

Если станок оборудован шкалами, то они должны соответствовать требованиям EN 894-2:1997+A1:2008.

Контроль. Проверка соответствующих чертежей и осмотр станка.

6.3 Руководство по эксплуатации

1. для фуговального узла в соответствии с EN 859:2007+A2:2012 [пункт 6.3, перечисление h)];

4. для пильного узла в соответствии с prEN 1870-18:2011 [пункт 6.3, перечисление c)];

5. для фрезерного узла в соответствии с EN 848-1:2007+A2:2012 [пункт 6.3, перечисление k)];

6. для сверлильного узла следующую информацию:

i) предупреждение о недопустимости использования шлифовального инструмента;

ii) о необходимости крепления инструмента по всей длине зажимного патрона;

iii) о необходимости надежного крепления заготовки во время обработки;

iv) о диапазоне, типе, максимальном диаметре и длине инструмента, а также о максимальной частоте вращения инструмента при сверлении;

v) о максимальной длине, ширине и толщине обрабатываемой заготовки;

vi) о том, что ножевой вал во время сверления должен быть полностью закрыт;

vii) предупреждение о необходимости снятия сверлильного инструмента, если не используется сверлильный узел;

viii) о направлении вращения для сверлильного узла с одним направлением вращения;

ix) о выбросах опилок и пыли:

• расход воздуха, м3/ч;
• нижнее давление на каждом измерительном штуцере вытяжного устройства;
• рекомендуемая скорость воздуха в вытяжном трубопроводе, м/с;
• геометрические размеры каждого измерительного штуцера;

e) информация о необходимом общем или локальном освещении;

f) рекомендации по использованию станка, только при подключении его к системе удаления пыли и опилок;

Примечание 1 — Наружные установки для удаления опилок и пыли рассматриваются в EN 12779:2004+A1:2009.

g) инструкцию по установке стационарных станков на пол;

h) информацию о перемещении станка: о переносе за рукоятку и как обеспечить стабильность станка во время обработки;

i) информацию о подъеме станка;

j) информацию о необходимости подготовки оператора для использования, монтажа и эксплуатации станка;

k) рекомендации по правильной заточке инструмента/дисковой пилы по EN 847-1:2005+A1:2007.

Примечание 1 — EN 847-1:2005+A1:2007 содержит информацию о шлифовке, монтаже и техническом обслуживании инструмента и пил;

l) если станок оборудован лазером, предупреждение о недопустимости замены другим типом лазера и использования дополнительных оптических приборов и рекомендации, чтобы ремонт лазера осуществлялся только его изготовителем или другими уполномоченными лицами;

m) информацию о необходимости включения вытяжного устройства пыли перед обработкой;

n) информацию о предотвращении непроизвольного пуска и отключении станка от всех источников энергии перед началом технического обслуживания или чисткой станка;

o) информацию о безопасной очистке станка;

p) сведения об обслуживании и монтаже толкателя и толкателя с рукояткой;

q) информацию о способах обеспечения безопасного отвода остаточной энергии станка, если он оснащен пневматической/гидравлической системой (см. 5.4.13);

r) данные по уровням шума, выделяемого станком, с указанием фактических значений, полученных при измерениях, выполненных на соответствующем оборудовании в соответствии с методами, приведенными в 5.4.2. Значения должны быть приведены для каждого узла/режима, т.е. фрезеровального, пильного, фуговального, рейсмусового, «нарезания шипов». Для режима «нарезание шипов» — режим работы по ISO 7960:1995 (приложение K). Для сверлильного узла не могут быть заданы значения режима работы для фугования:

1. уровни звукового давления по шкале A на рабочем месте;

2. уровни звуковой мощности по шкале A, исходящие от станка.

Заявление должно сопровождаться указанием использованных методов измерения и условий эксплуатации при испытании и значениями параметра неопределенности K, используя двухзначное значение в соответствии с EN ISO 4871:2009:

• 4 дБ при применении EN ISO 3746:2010 и EN ISO 11202:2010;
• 2 дБ при применении EN ISO 3743-1:2010 или EN ISO 3743-2:2009 или EN ISO 3744:2010;
• 1 дБ при применении EN ISO 3745:2009.

Пример для уровня звуковой мощности:

LWA = xx дБ (измеренное значение).

Параметр неопределенности K = 4 дБ.

Измерения выполнены в соответствии с EN ISO 3746:2010.

Проверку точности измерения заявленного уровня шума должны производить с применением того же метода и тех же условий эксплуатации, которые указаны в заявлении.

Заявление об уровне шума должно быть дополнено следующим указанием:

«Указанные значения уровня звука достоверно не оценивают шумовое воздействие на рабочем месте. Несмотря на то, что корреляция между уровнями звука и шумового воздействия и существует, выводов о необходимости дополнительных мер предосторожности из нее сделать невозможно.»

Факторами, влияющими на уровень шумового воздействия на рабочем месте, могут быть: особенности рабочего помещения, наличие других источников шума (количество станков или создающие звук технологические процессы, происходящие по соседству). Допустимые значения на рабочем месте могут быть разными для разных стран. Однако данная информация позволяет пользователю лучше оценивать имеющиеся опасность и степени риска».

Информация об уровне шума должна быть приведена в рекламно-коммерческой литературе вместе с рабочими характеристиками;

s) для режима «нарезание шипов» (при наличии) — информацию об использовании специального оборудования для обеспечения безопасности (ограждения, зажимы, дополнительные столы и т.д.). Также приводится информация по применению специального оборудования;

t) информацию об условиях, необходимых для того, чтобы на протяжении всего прогнозируемого срока службы станок и его узлы не могли опрокинуться и упасть, или подвергнуться неуправляемому перемещению во время транспортирования, сборки, демонтажа, разборки и утилизации;

u) порядок действий в случае аварии или поломки; если произошла блокировка, то порядок действий по обеспечению безопасного разблокирования оборудования;

v) идентификационные данные на запасные части, которые должны заменяться пользователем и которые оказывают воздействие на его здоровье и безопасность (исключаются те части, которые заменяются изготовителем или его официальным представителем);

w) информацию о том, как обеспечить защиту людей от удара электрического тока при непрямом контакте со станком, используя для этого устройства автоматического отключения энергоснабжения, которые должны устанавливаться пользователем в линии энергоснабжения станка;

x) описание стационарных защитных ограждений, которые должны сниматься пользователем для проведения технического обслуживания и ремонта (демонтаж защитных ограждений изготовителем или его представителем запрещен).

Контроль. Проверка руководства по эксплуатации и соответствующих чертежей.

Приложение A (обязательное)

ИСПЫТАНИЯ НА УСТОЙЧИВОСТЬ ПЕРЕДВИЖНЫХ СТАНКОВ

Испытания на устойчивость передвижных станков аналогичны испытаниям отдельных станков с усилиями, приложенными к компонентам соответствующих узлов, в соответствии с EN 859:2007+A2:2012, EN 860:2007+A2:2012, EN 861:2007+A2:2012; EN 848-1:2007+A2:2012 и prEN 1870-18:2011.

Для передвижных станков для нарезания шипов при испытаниях применяют усилия, как и для фрезерного и пильного узлов.

Если станок оснащен сверлильным узлом, то сверлильный узел устанавливается в центральное положение.

В любых случаях станок не должен передвигаться и опрокидываться.

Приложение B (справочное)

ВЗАИМОСВЯЗЬ МЕЖДУ ЕВРОПЕЙСКИМ СТАНДАРТОМ И СУЩЕСТВЕННЫМИ ТРЕБОВАНИЯМИ ДИРЕКТИВЫ 2006/42/EC

Европейский стандарт, на основе которого подготовлен настоящий межгосударственный стандарт, разработан Европейским комитетом по стандартизации (CEN) по поручению Комиссии Европейского сообщества и Европейской ассоциации свободной торговли (EFTA) и реализует существенные требования Директивы 2006/42/EC.

Европейский стандарт размещен в официальном журнале Европейского сообщества как взаимосвязанный с этой директивой и применен как национальный стандарт не менее чем в одной стране — члене сообщества. Соответствие обязательным требованиям европейского стандарта обеспечивает в пределах области применения настоящего стандарта презумпцию соответствия существенным требованиям этой директивы и регламентирующим документам EFTA.

Таблица ZA.1

Соответствие разделов настоящего стандарта с Директивой 2006/42/EC

Внимание — Другие требования и другие Директивы EC могут распространяться на станки в пределах, указанных в области применения настоящего стандарта.

Приложение ДА (справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ И ЕВРОПЕЙСКИХ СТАНДАРТОВ МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ

Таблица ДА.1
