ГОСТ EN 792-12-2012. Межгосударственный стандарт. Машины ручные неэлектрические. Требования безопасности. Часть 12. Пилы малогабаритные дисковые колебательного и возвратно-поступательного действия

(введен в действие Приказом Росстандарта от 28.08.2013 № 629-ст)

Введен в действие Приказом Федерального

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

ПИЛЫ МАЛОГАБАРИТНЫЕ ДИСКОВЫЕ КОЛЕБАТЕЛЬНОГО

Hand-held non-electric power tools

Part 12 Small circular, small oscillating and reciprocating saws

МКС 25.140.10

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 Подготовлен научно-производственным республиканским унитарным предприятием «Белорусский государственный институт стандартизации и сертификации» (БелГИСС)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 262 «Инструмент механизированный и ручной»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 03 декабря 2012 г. № 54-П)

4 Настоящий стандарт идентичен европейскому стандарту EN 792-12:2000+A1:2008 Hand-held non-electric power tools. Safety requirements. Part 12. Small circular, small oscillating and reciprocating saws (Машины ручные неэлектрические. Требования безопасности. Часть 12. Пилы малогабаритные дисковые колебательного и возвратно-поступательного действия).

Европейский стандарт разработан техническим комитетом Европейского комитета по стандартизации (CEN/TC 255) «Ручные неэлектрические машины. Безопасность».

Европейский стандарт, на основе которого подготовлен настоящий стандарт, реализует существенные требования безопасности директив ЕС, приведенные в приложениях ZA, ZB.

Перевод с английского языка (en).

В разделе «Нормативные ссылки» и тексте стандарта ссылки на европейские и международные стандарты актуализированы.

Сведения о соответствии межгосударственных стандартов ссылочным европейским и международным стандартам приведены в дополнительном приложении ДА.

Степень соответствия — идентичная (IDT)

5. Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2013 г. № 629-ст ГОСТ EN 792-12-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Настоящий стандарт относится к стандартам типа C в соответствии с EN 1070.

Стандарт устанавливает степени рисков, опасные ситуации и меры защиты для ручных неэлектрических машин.

Если требования настоящего стандарта типа C отличаются от требований стандартов типов A или B, распространяющихся на такую же продукцию или группы продукции, то требования настоящего стандарта имеют преимущественное значение.

Настоящий стандарт устанавливает требования безопасности для отдельных видов ручных неэлектрических машин.

Требования безопасности для указанных ниже видов ручных неэлектрических машин, используемых в нижеперечисленных областях промышленности, устанавливаются в других стандартах:

• для цепных пил, машинок для подрезания живой изгороди, кусторезов, газонокосилок, применяемых в сельском и лесном хозяйстве;
• для отрезного механизированного инструмента, вибраторов для уплотнения бетонной смеси, применяемых в строительстве;
• для секаторов для разделки птицы, ножниц для стрижки овец, применяемых в пищевой промышленности.

Примечание - Стандарт состоит из следующих частей:

Часть 1. Машины для крепления деталей без резьбы.

Часть 2. Машины режущие и обжимные.

Часть 3. Машины для сверления и нарезания резьбы.

Часть 4. Машины ударные.

Часть 5. Машины ударно-вращательные.

Часть 6. Машины резьбозавертывающие.

Часть 7. Машины шлифовальные.

Часть 8. Машины полировальные и шлифовальные.

Часть 9. Машины зачистные.

Часть 10. Машины запрессовочные.

Часть 11. Ножницы и вырубные ножницы.

Часть 12. Пилы малогабаритные дисковые колебательного и возвратно-поступательного действия.

Часть 13. Машины для забивания крепежных изделий.

Некоторые части распространяются на ручные неэлектрические машины, приводимые в действие двигателями внутреннего сгорания, работающими на жидком или газообразном топливе. В этих частях аспекты безопасности, касающиеся двигателей внутреннего сгорания, приведены в приложениях.

1 Область применения

Настоящий стандарт распространяется на ручные неэлектрические машины с приводом от двигателей вращательного или возвратно-поступательного движения, работающих на сжатом воздухе или рабочей жидкости, удерживаемые при эксплуатации оператором при помощи:

• одной руки или обеих рук;
• подвесного устройства.

Настоящий стандарт распространяется на ручные неэлектрические машины, оснащенные малогабаритными дисковыми пилами колебательного и возвратно-поступательного действия, используемые для распиловки.

В настоящем стандарте перечислены опасности, возникающие в процессе работы машин, и указаны требования безопасности, которым они должны соответствовать во время установленного срока службы.

К этим машинам относятся:

• дисковые пилы, дисковые ножи;
• лобзики;
• пилы и ножи колебательного действия (скребковые ножи);
• приводные ножовки;
• пилы с возвратно-поступательным действием.

Настоящий стандарт распространяется на следующие машины:

• дисковые пилы с диаметром пильного диска 65 мм или менее;
• дисковые пилы с алмазными отрезными кругами диаметром 65 мм или менее и максимальной глубиной разрезания 10 мм;
• пилы колебательного действия с радиусом лезвия пилы 50 мм или менее или алмазным отрезным диском радиусом 100 мм или менее.

Примечание 1 — Для дисковых пил с пильным диском диаметром более 65 мм — см. требования механической безопасности в EN 50144-2-5 и EN 50144-2-10. Для дисковых пил с алмазными отрезными дисками диаметром более 65 мм — см. часть 7 настоящей серии стандартов.

Настоящий стандарт не распространяется на специальные и модифицированные ручные машины, устанавливаемые в приспособлениях.

Примечание 2 — На момент публикации стандарта не известны дисковые пилы с двигателями внутреннего сгорания.

2 Нормативные ссылки

Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения). Для применения настоящего стандарта необходимы следующие ссылочные документы:

EN 292-1:1991 <1> Безопасность машин. Основные понятия, общие принципы конструирования. Часть 1. Основные термины, методика

EN 292-2:1991 <1> Безопасность машин. Основные понятия, общие принципы конструирования. Часть 2. Технические правила и технические требования

<1> Действует только для датированной ссылки.

EN ISO 12100:2010 <2> Safety of machinery — General principles for design — Risk assessment and risk reduction (Безопасность машин. Общие принципы конструирования. Оценка риска и снижение риска)

<2> Действует взамен EN 292-1:1991 и EN 292-2:1991.

EN ISO 13732-1:2008 <3> Ergonomics of the thermal environment — Methods for the assessment of human responses to contact with surfaces — Part 1: Hot surfaces

<3> Действует взамен EN 563:1994.

(ISO 13732-1:2006) (Эргономика температурной среды. Методы оценки реакции человека при контакте с поверхностями. Часть 1. Горячие поверхности)

EN 614-1:2006+A1:2009 Safety of machinery — Ergonomic design principles — Part 1: Terminology and general principles (Безопасность машин. Эргономические принципы проектирования. Часть 1. Термины, определения и общие принципы)

EN 1070:1998 <4> Safety of machinery — Terminology (Безопасность оборудования. Термины и определения)

<4> Действует только для применения настоящего стандарта.

EN 12096:1997 Mechanical vibration — Declaration and verification of vibration emission values (Вибрация механическая. Форма записи и оценка показателей вибрационной эмиссии)

EN ISO 4871:2009 Acoustics — Declaration and verification of noise emission values of machinery and equipment (ISO 4871:1996) (Акустика. Декларация и верификация значений шумовых характеристик машин и оборудования)

EN ISO 28927-8:2009 <5> Hand-held portable power tools — Test methods for evaluation of vibration emission — Part 8: Saws, polishing and filing machines with reciprocating action and saws with oscillating or rotating action (ISO 28927-8:2009) (Инструменты ручные переносные с приводом. Методы испытаний для оценки распространения вибрации. Часть 8. Пилы, полировальные машины и опиловочные станки возвратно-поступательного действия и малогабаритные пилы колебательного или вращательного действия)

<5> Действует взамен EN ISO 8662-12:1997.

EN ISO 15744:2008 Hand-held non-electric power tools — Noise measurement code — Engineering method (grade 2) (ISO 15744:2002) (Инструменты ручные неэлектрические механизированные. Свод правил по измерению уровня шума. Технический метод (этап 2)

EN 28662-1:1992 Hand-held portable power tools — Measurement of vibration at the handle — Part 1: General (ISO 8662-1:1988) (Машины ручные с механизированным приводом. Измерение вибрации на рукоятке. Часть 1. Общие положения)

EN 60745-2-5:2010 <6> Hand-held motor-operated electric tools — Safety — Part 2-5: Particular requirements for circular saws (IEC 60745-2-5:2010, modified) (Инструменты ручные электромеханические. Безопасность. Часть 2-5. Дополнительные требования к дисковым пилам)

<6> Действует взамен EN 50144-2-5:1999.

ISO 3857-3:1989 Compressors, Pneumatic tools and machines, Vocabulary — Part 3: Pneumatic tools and machines (Компрессоры, инструменты и машины пневматические. Словарь. Часть 3. Инструменты и машины пневматические)

ISO 5391:2003 Pneumatic tools and machines — Vocabulary (Инструменты и машины пневматические. Словарь)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 Общие термины и определения

3.1.1 ручная машина (hand-held power tool): Механизированный инструмент с приводом от двигателей вращательного или возвратно-поступательного движения, работающих на сжатом воздухе, рабочей жидкости, газообразном или жидком топливе, электричестве или накопленной энергии, для осуществления механической работы, сконструированный таким образом, что двигатель и механизм образуют единый блок, который при работе можно легко переносить с места на место. Управление ручной машиной оператор осуществляет одной или двумя руками.

Примечание - Ручная машина, работающая на сжатом воздухе или газе, называется пневматической ручной машиной. Ручная машина, работающая на рабочей жидкости, называется гидравлической ручной машиной.

3.1.2 вращательная машина (rotary power tool): Ручная машина, оснащенная шпинделем для передачи вращательного движения.

3.1.3 сменный инструмент (inserted tool): Инструмент, вставляемый в ручную машину для осуществления определенной работы.

3.1.4 инструмент для технического обслуживания (service tool): Инструмент, предназначенный для текущего ремонта или технического обслуживания ручных машин.

3.1.5 устройство управления (control device): Устройство для пуска и остановки ручной машины или для изменения направления вращения шпинделя, либо для управления функциональными характеристиками, например частотой вращения или мощностью.

3.1.6 максимальное рабочее давление (maximum operating pressure): Максимальное давление, при котором ручная машина может работать в соответствии с указаниями изготовителя.

3.2 Термины и определения, относящиеся к дисковым пилам

3.2.1 дисковая пила (circular saw): Вращательная машина с круглым режущим диском.

3.2.2 пила колебательного действия (oscillating saw): Машина с круглым или сегментным режущим диском, который совершает угловое колебательное движение.

3.2.3 пила с возвратно-поступательным действием (reciprocating saw): Машина с возвратно-поступательным движением пильного полотна, оснащенная прямым режущим лезвием. Примерами таких пил являются лобзики, приводные ножовки.

3.2.4 расклинивающий нож (riving knife): Металлическая часть, установленная в панель пильного диска, которая не допускает затягивания древесины на заднюю часть пильного диска и предотвращает обратное движение или защемление пильного диска.

3.2.5 дисковый нож (circular knife): Вращательная машина, оснащенная дисковым ножом.

3.2.6 нож колебательного действия (oscillating knife): Машина, оснащенная ножом, который совершает угловое колебательное движение.

3.2.7 пильное полотно (saw blade): Полотно круглой, сегментной или прямоугольной формы, предназначенное для разрезания или отрезания с удалением стружки с помощью зубьев с режущей кромкой.

Остальные термины — согласно EN 1070, ISO 3857-3 и ISO 5391.

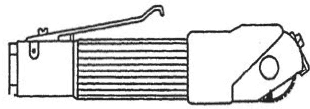

Примеры пил представлены в приложении A.

4 Перечень опасностей

Опасности, возникающие при эксплуатации ручных машин, приведены в таблице 1.

Таблица 1

5 Требования безопасности и меры по снижению риска

5.1 Механическая безопасность

5.1.1 Поверхности, кромки и углы

На доступных частях ручных машин, за исключением сменного инструмента, недопустимы острые углы, острые кромки, неровные или абразивные поверхности (см. EN 292-2:1991, подраздел 3.1).

5.1.2 Опорная поверхность и устойчивость

Конструкция ручных машин должна быть такой, чтобы при нахождении на ровной поверхности они сохраняли устойчивое положение.

5.1.3 Фланцы

Фланцы для малогабаритных дисковых пил, предназначенные для крепления пильного полотна к рабочему шпинделю, не должны быть одинакового размера с дисковой пилой, их размер должен составлять не менее 0,3 номинального диаметра диска.

5.1.4 Выброс жидкости под высоким давлением

Гидравлические системы ручных машин должны быть ограждены так, чтобы обеспечивалась защита от выброса жидкости под высоким давлением.

5.1.5 Направляющая пластина

Малогабаритные дисковые пилы и лобзики должны оснащаться направляющей пластиной, прикрепляемой к пиле, размер и форма которой должны позволять применять пилу по назначению.

Приводные ножовки должны иметь направляющую пластину для поглощения обратной силы, возникающей в процессе распиловки.

5.1.6 Время движения по инерции

Время движения пилы по инерции после срабатывания команды «Стоп» не должно превышать 5 с.

5.1.7 Защитное ограждение

Малогабаритные дисковые пилы должны оснащаться защитным ограждением, устанавливаемым над направляющей пластиной, чтобы предотвращать непреднамеренный контакт рук со вставленным лезвием пилы. Защитное ограждение не должно сниматься без помощи специального инструмента.

Малогабаритные дисковые пилы с глубиной распиливания более 10 мм должны оснащаться подвижным (втягивающимся) защитным ограждением, закрывающим часть лезвия, выступающую ниже предохранительной пластины. Подвижное защитное ограждение должно перемещаться свободно, без заедания, и при освобождении его из открытого положения оно должно возвращаться в полностью закрытое положение через 0,3 с.

Пилы с возвратно-поступательным действием не требуют наличия защитного ограждения для части лезвия пилы, которая осуществляет пиление (распиловку) и располагается под направляющей пластиной. Часть лезвия пилы, расположенная над направляющей пластиной, должна быть оснащена защитным ограждением, или конструкция должна быть такой, чтобы риск контакта с зубьями лезвия и с подвижными частями механизма был предотвращен.

Примечание 1 — Пилам колебательного действия защитное устройство не требуется.

5.1.8 Расклинивающий нож

Пилы, предназначенные для распиливания древесины, должны оснащаться расклинивающим ножом. Расклинивающий нож должен быть не толще ширины распила и не тоньше лезвия пилы. Более подробные технические характеристики приведены в EN 50144-2-5.

5.2 Тепловая безопасность

Температура поверхностей ручной машины, которых касается оператор во время ее использования или к которым он может случайно прикоснуться, должна соответствовать EN ISO 13732-1.

Примечание 2 — Предельные значения для низких температур рассматриваются CEN/TC 122.

Использование машин в потенциально взрывоопасных средах — в соответствии с EN 1127-1. Однако использование ручных машин в потенциально взрывоопасных средах зависит и от других факторов: сменного инструмента, обрабатываемого изделия. Полная информация в настоящем стандарте не приводится.

5.3 Шум

5.3.1 Общие требования

Шум, излучаемый ручными машинами, должен быть настолько мал, насколько это технически достижимо.

Существует три основных источника излучения шума:

• от самой ручной машины;
• от сменного инструмента;
• от обрабатываемого изделия.

Примечание 3 — Как правило, изготовитель ручной машины не может влиять на шум, излучаемый обрабатываемым изделием.

5.3.2 Шум, излучаемый ручной машиной

Шум, излучаемый самой ручной машиной, можно разделить на:

• шум от работы двигателя;
• шум от выброса воздуха в пневматических машинах;
• шум, вызываемый вибрацией.

Шум от выброса воздуха является основным источником шума от пневматических ручных машин. Снизить уровень этого шума можно с помощью глушителя соответствующей конструкции.

Для снижения уровня шума, излучаемого самими ручными машинами, следует руководствоваться принципами, изложенными в EN ISO 11688-1.

Примечание 4 — Отработавший воздух может отводиться по шлангу в сторону от оператора, однако на практике этот способ имеет свои недостатки.

Уровень шума, вызываемого вибрацией, можно снижать за счет применения акустической изоляции и демпфирования колебаний.

5.4 Вибрация

Вибрация на рукоятке ручной машины должна быть настолько незначительной, насколько это технически достижимо. Уровень вибрации в ручных машинах необходимо снижать согласно CR 1030-1.

5.5 Обрабатываемые, используемые или расходуемые материалы и вещества

5.5.1 Отработавший воздух

Для машин с пневмоприводом отработавший воздух должен быть направлен таким образом, чтобы не вызывать опасности для оператора и минимизировать вторичное воздействие, например поднятие пыли и отражение потока воздуха от обрабатываемого изделия в направлении к оператору.

5.5.2 Пыль

При необходимости на малогабаритных дисковых пилах должны быть установлены пылеулавливающие или пылеподавляющие устройства.

5.5.3 Смазки

Смазки, используемые в малогабаритных дисковых пилах, не должны вызывать опасности для оператора или окружающей среды.

5.6 Эргономические принципы

5.6.1 Конструкция рукоятки

Рукоятки и другие части, используемые для удерживания ручных машин, должны иметь такую конструкцию, чтобы обеспечивать правильное удерживание и выполнение предназначенной работы. Рукоятки должны быть сконструированы с учетом формы руки и иметь соответствующие размеры согласно EN 292-2:1991 (подраздел 3.6) и EN 614-1.

Для ручных машин массой более 2 кг (включая сменный инструмент) должна быть предусмотрена возможность удерживания двумя руками во время поднятия или в процессе эксплуатации.

5.6.2 Устройство управления

Устройство управления должно быть установлено по отношению к рукоятке или другой части ручной машины так, чтобы оно могло комфортабельно удерживаться оператором в процессе эксплуатации.

5.7 Меры и средства, связанные с безопасностью

5.7.1 Устройство пуска и останова

Дисковые пилы, малогабаритные пилы колебательного действия и с возвратно-поступательным действием должны быть оснащены отдельным устройством пуска и останова. Оно должно быть установлено так близко к рукоятке, чтобы оператор мог приводить его в действие, не выпуская рукоятку из рук.

Конструкция устройства пуска и останова должна быть такой, чтобы при его отключении прекращалось движение сменного инструмента. После прекращения ручного воздействия на устройство пуска и останова оно должно возвращаться в положение останова, т.е. должно срабатывать устройство автоматического возврата в исходное положение.

Устройство пуска и останова должно изначально находиться в положении останова или сразу же перейти в это положение при подключении ручной машины к источнику энергоснабжения.

Должна быть исключена возможность блокирования устройства пуска и останова во включенном состоянии.

5.7.2 Непреднамеренный пуск

Устройство пуска и останова должно быть сконструировано, расположено или защищено так, чтобы риск непреднамеренного пуска был сведен к минимуму. Верификация проводится в соответствии с требованиями подраздела 7.3.

6 Информация для потребителя

6.1 Маркировка, знаки и предупреждающие надписи

Маркировка дисковых пил, малогабаритных пил колебательного и возвратно-поступательного действия должна быть видимой, четкой и нестираемой и содержать следующую минимальную информацию:

• торговое наименование и полный адрес изготовителя и (при необходимости) его уполномоченного представителя;
• обозначение машины;
• CE маркировку (см. приложение III Директивы 2006/42/ЕС) <1>;
• обозначение серии или типа машины;
• серийный номер машины (при его наличии);
• год изготовления, т.е. тот год, в котором завершен процесс изготовления машины.

<1> При поставке в страны Евросоюза.

Графический символ, приведенный в приложении B, указывающий оператору на обязательное прочтение инструкции перед началом работы, следует наносить на корпус ручной машины. Другие графические символы, которые могут использоваться, приведены в приложении B.

6.2 Руководство по эксплуатации

6.2.1 Общие требования

Руководство по эксплуатации должно быть разработано изготовителем и состоять из:

• инструкции для пользователя;
• инструкции по техническому обслуживанию.

Руководство по эксплуатации должно быть составлено в соответствии с EN 292-2:1991 [пункт 5.5.2, приложение A (пункты 1.7.4 и 2.2)]. Информация об остаточных рисках приведена в EN 292-1:1991 (подраздел 5.5).

6.2.2 Инструкция для пользователя

Инструкция для пользователя должна содержать информацию о правильном применении ручных машин и справочную информацию о соответствующем сменном инструменте.

Инструкция для пользователя должна содержать информацию о том, что использование ручной машины не по назначению запрещается. Должно быть сделано также предупреждение о запрещении такого использования ручной машины не по назначению, которое известно из практики.

Инструкция для пользователя должна содержать следующую информацию о шуме:

• корректированный по A уровень звукового давления на рабочем месте, если его значение превышает 70 дБА. Если его значение не превышает 70 дБА, этот факт также должен быть указан;
• корректированное по C пиковое значение уровня звукового давления на рабочих местах, если оно превышает 63 Па (130 дБ относительно 20 мкПа);
• корректированный по A уровень звуковой мощности, создаваемый машиной, если корректированный по A уровень звукового давления на рабочем месте превышает 80 дБА.

Инструкция для пользователя должна содержать информацию о вибрации на рукоятках, включая неопределенность ее измерения.

Инструкция для пользователя должна содержать ссылки на применяемые стандарты по измерениям шума и вибрации.

Инструкция для пользователя должна содержать информацию о применении средств защиты органов слуха.

Инструкция для пользователя должна включать следующие предупреждения:

• ручные машины, как правило, не имеют изоляции в местах контакта с источниками электрического питания;
• запрещается использовать ручные машины в потенциально взрывоопасных средах, если только они специально не предназначены для этой цели;
• внезапное движение машины или поломка сменного инструмента могут стать причиной травм;
• неправильно принятая поза оператора не позволяет противодействовать нормальному или непреднамеренному движению ручной машины;
• необходимо удостовериться в надежности фиксации при удерживании машины подвесным устройством;
• существует опасность отрезания (разрезания);
• возможно выбрасывание металлической стружки;
• существует риск травмирования шлангом со сжатым воздухом в пневматических машинах;
• существует риск наматывания слишком свободной одежды, длинных волос и пр. на вращающийся шпиндель ручной машины;
• необходимо принимать правильные позы, эффективно обеспечивающие безопасность в случае разрушения сменного инструмента.

Инструкцией для пользователя должно быть установлено следующее:

• ручные машины должны быть отключены от источника энергоснабжения перед заменой или установкой сменного инструмента;
• устройство пуска и останова должно отключаться в случае прерывания энергоснабжения;
• сменный инструмент, который используется машиной, должен быть исправен и предназначен только для применения в данной машине;
• должны использоваться только такие смазки, которые рекомендованы изготовителем;
• в гидравлических машинах должны использоваться только такие рабочие жидкости, которые рекомендованы изготовителем.

Примечание - Рекомендуется согласовывать с изготовителем возможность использования невоспламеняющихся жидкостей.

В инструкции для пользователя должна быть приведена информация о конструкции и размерах соединений в гидравлических машинах, а именно:

• технические характеристики соединений;
• технические характеристики шлангов (с указанием допустимого давления рабочей жидкости и ее расходом);
• максимальное давление рабочей жидкости на входе;
• максимальный расход рабочей жидкости;
• максимальная температура рабочей жидкости на входе.

6.2.3 Инструкция по техническому обслуживанию

Инструкция по техническому обслуживанию должна содержать:

• инструктаж по техническому обслуживанию машин для поддержания их безопасного состояния;
• информацию о характере и периодичности технического обслуживания, например: через определенный период работы, через определенное количество циклов или операций, через установленный период времени в году;
• инструкции по утилизации, чтобы не подвергать опасности персонал и не загрязнять окружающую среду;
• характеристики запасных частей, которые могут оказывать негативное воздействие на здоровье и влиять на безопасность оператора.

7 Верификация

7.1 Шум

Верификация на соответствие требованиям подраздела 5.3 и пункта 6.2.2 настоящего стандарта проводится следующим образом.

Эквивалентный непрерывный корректированный по A уровень звукового давления должен быть измерен на рабочем месте и установлен в соответствии с EN ISO 15744:2008.

Корректированный по A уровень звуковой мощности должен быть измерен и установлен в соответствии с EN ISO 15744:2008.

Значения уровня шума должны быть заявлены в соответствии с EN ISO 4871.

7.2 Вибрация

Верификация на соответствие требованиям подраздела 5.4 и пункта 6.2.2 настоящего стандарта проводится следующим образом.

Уровень вибрации на рукоятке машины должен быть измерен и установлен в соответствии с EN 28662-1 и EN ISO 8662-12.

Значения уровня вибрации должны быть заявлены в соответствии с EN 12096.

7.3 Непреднамеренный пуск

Верификация на соответствие требованиям пункта 5.7.2 настоящего стандарта проводится следующим образом.

Машину подключают к источнику энергоснабжения, устанавливают в любое возможное положение, а затем перемещают волоком по горизонтальной плоскости при помощи присоединенного к ней шланга.

При этом устройство пуска и останова срабатывать не должно.

7.4 Структура верификации

Приложение B (справочное)

Символ	Значение	Цветовое исполнение	Соответствие стандартам
B.1	Обязательное ознакомление с инструкцией перед началом работы	Фон: синий Символ: белый
B.2	Необходимо использовать средства защиты органов слуха	Фон: синий Символ: белый	ISO 3864 EN 61310-1 EN 61310-2
B.3	Необходимо использовать защитные средства для глаз	Фон: синий Символ: белый	ISO 3864 EN 61310-1 EN 61310-2
B.4	Указатель вращения	Фон: произвольного цвета Символ: черный

Приложение ZA (справочное)

Европейский стандарт, на основе которого подготовлен настоящий межгосударственный стандарт, разработан Европейским комитетом по стандартизации (CEN) по поручению Комиссии Европейского сообщества и Европейской ассоциации свободной торговли (EFTA) и реализует существенные требования Директивы 98/37/ЕС с учетом изменений, внесенных Директивой 98/79/ЕС.

Европейский стандарт размещен в официальном журнале Европейского сообщества как взаимосвязанный с этой директивой и применен как национальный стандарт не менее чем в одной стране — члене сообщества. Соответствие требованиям европейского стандарта обеспечивает в пределах его области применения презумпцию соответствия существенным требованиям этой директивы (кроме пункта 1.5.7 приложения I) и требованиям регламентирующих документов EFTA.

ВНИМАНИЕ! К продукции, на которую распространяется европейский стандарт, могут применяться требования других стандартов и директив ЕС.

(справочное)

Европейский стандарт, на основе которого подготовлен настоящий межгосударственный стандарт, разработан Европейским комитетом по стандартизации (CEN) по поручению Комиссии Европейского сообщества и Европейской ассоциации свободной торговли (EFTA) и реализует существенные требования Директивы 2006/42/ЕС.

Европейский стандарт размещен в официальном журнале Европейского сообщества как взаимосвязанный с этой директивой и применен как национальный стандарт не менее чем в одной стране — члене сообщества. Соответствие требованиям европейского стандарта обеспечивает в пределах его области применения презумпцию соответствия существенным требованиям этой директивы (кроме пункта 1.5.7 приложения I) и требованиям регламентирующих документов EFTA.

ВНИМАНИЕ! К продукции, на которую распространяется европейский стандарт, могут применяться требования других стандартов и директив ЕС.

БИБЛИОГРАФИЯ

Документы, перечисленные в библиографии, в тексте настоящего стандарта не рассматриваются как обязательные, однако они имеют отношение к требованиям настоящего стандарта и представлены для информации. Следует признать, что данный перечень не является исчерпывающим.

СВЕДЕНИЯ О СООТВЕТСТВИИ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ
