Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 871-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОТЛЫ ОТОПИТЕЛЬНЫЕ

ЧАСТЬ 1

КОТЛЫ ОТОПИТЕЛЬНЫЕ С ГОРЕЛКАМИ С ПРИНУДИТЕЛЬНОЙ ПОДАЧЕЙ ВОЗДУХА ДЛЯ ГОРЕНИЯ

ОПРЕДЕЛЕНИЯ, ОБЩИЕ ТРЕБОВАНИЯ, ИСПЫТАНИЯ И МАРКИРОВКА

Heating boilers. Part 1. Heating boilers with forced draught burners. Terminology, general requirements, testing and marking

(EN 303-1:1999, IDT)

ГОСТ EN 303-1-2013

МКС 91.140.10

Дата введения 1 апреля 2022 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Испытания и сертификация бытовой и промышленной продукции „БЕЛЛИС“ (ОАО „БЕЛЛИС“) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5»

2 ВНЕСЕН Государственным комитетом по стандартизации Республики Беларусь

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. № 44)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 871-ст межгосударственный стандарт ГОСТ EN 303-1-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2022 г.

5 Настоящий стандарт идентичен европейскому стандарту EN 303-1:1999 «Котлы отопительные. Часть 1. Отопительные котлы с горелками с принудительной подачей воздуха для горения. Терминология, общие требования, испытания и маркировка» («Heating boilers — Part 1: Heating boilers with forced draught burners — Terminology, general requirements, testing and marking», IDT), включая изменение A1:2003.

Европейский стандарт разработан Техническим комитетом по стандартизации CEN/TC 57 «Котлы для центрального отопления» Европейского комитета по стандартизации (CEN).

Изменение к европейскому стандарту, принятое после его официальной публикации, внесено в текст стандарта и выделено вертикальной линией на полях напротив соответствующего текста. Обозначение и год принятия изменения приведены в скобках после измененного текста.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских и международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

6 ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт распространяется на отопительные котлы, в том числе низкотемпературные котлы с горелками с принудительной подачей воздуха для горения (далее — котлы), с номинальной теплопроизводительностью не более 1 000 кВт, которые работают или при разрежении (котлы с естественной циркуляцией), или при избыточном давлении (котлы с принудительной циркуляцией) в камере сгорания в соответствии с технической документацией изготовителя котлов.

Настоящий стандарт устанавливает термины и определения, требования к материалам и их испытаниям, а также требования к маркировке отопительных котлов.

Дополнительные требования к котлам, которые могут использоваться в системах открытой вентиляции, установлены в EN 303-4.

Требования настоящего стандарта применяют к котлам при их испытаниях с использованием аттестованной испытательной установки.

Настоящий стандарт распространяется на котлы, предназначенные для работы в системах центрального отопления с водным теплоносителем при максимально допустимой рабочей температуре 100 °C. Максимально допустимое рабочее давление составляет 8 бар. Для котлов со встроенными или присоединяемыми водонагревателями (с емкостью для воды или проточного типа) настоящий стандарт применяют только к тем частям водонагревателей, которые эксплуатируются в условиях отопительного котла (нагревательной части).

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных — последнее издание:

EN 226:1987, Acoustics — Normal equal-loudness level contours (Форсунки мазутные распылительные. Присоединительные размеры между горелкой и генератором тепла)

Поправка AC 1:1987

EN 287-1:2004, Qualification test of welders — Fusion welding — Part 1: Steels (Квалификационные испытания сварщиков. Сварка плавлением. Часть 1. Стали)

Поправка AC:2004

Изменение A2:2006

EN ISO 9606-2:2004 <1>, Qualification tests of welders. Fusion welding. Part 2. Aluminium and aluminium alloys (Квалификационные испытания сварщиков. Сварка плавлением. Часть 2. Алюминий и алюминиевые сплавы

<1> Действует взамен EN 287-2:1992.

EN 303-4:1999, Heating boilers. Part 4: Heating boilers with forced draught burners. Special requirements for boilers with forced draught oil burners with output up to 70 kW and maximum operating pressure of 0,3 MPa. Terminology, special requirements, test methods and marking (Котлы отопительные. Часть 4. Отопительные котлы с горелками с принудительной подачей воздуха для горения. Дополнительные требования к отопительным котлам с мощностью до 70 кВт и максимальным рабочим давлением 3 бар. Термины и определения, дополнительные требования, испытания и маркировка)

EN 304:1992, Heating boilers — Test code for heating boilers for atomizing oil burners (Котлы отопительные. Методы испытаний отопительных котлов с топливораспылительными горелками)

Изменение A1:1998

Изменение A2:2003

EN ISO 6506-1:2005 <2>, Metallic materials — Brinell hardness test — Part 1: Test method (Материалы металлические. Определение твердости вдавливанием шарика (по Бринеллю). Часть 1. Метод испытания)

<2> Взамен EN 10003-1:1994.

EN 10021:2006, General technical delivery conditions for steel products (Общие технические условия поставки на изделия из стали)

EN 10025-2:2004 <3>, Hot rolled products of structural steels — Part 2: Technical delivery conditions for non-alloy structural steels (Изделия горячекатаные из конструкционных сталей. Часть 2. Технические условия поставки нелегированных конструкционных сталей)

<3> Взамен EN 10025:1990.

EN 10027-2:1992, Designation systems for steel; numerical system (Система обозначения сталей. Часть 2. Система нумерации)

EN 10028-2:2009, Flat products made of steels for pressure purposes — Part 2: Non alloy and alloy steels with specified elevated temperature properties (Изделия плоские из сталей, предназначенных для сосудов, работающих под давлением. Часть 2. Нелегированные и легированные жаропрочные стали)

EN 10029:1991, Hot rolled steel plates 3 mm thick or above; tolerances on dimensions, shape and mass (Лист стальной горячекатаный толщиной от 3 мм и более. Допустимые отклонения размеров, формы и массы)

EN 10088-2:2005, Stainless steels — Part 2: Technical delivery conditions for sheet/plate and strip of corrosion resisting steels for general purposes (Стали нержавеющие. Часть 2. Технические условия поставки тонколистовой/толстолистовой и полосовой коррозийно-стойкой стали общего назначения)

EN 10120:2008, Steel sheet and strip for welded gas cylinders (Листы и полосы стальные для сварных газовых баллонов)

EN ISO 4063:2000 <4>, Welding and allied processes — Nomenclature of processes and reference numbers (Сварка и родственные процессы. Номенклатура процессов и ссылочных номеров)

<4> Взамен EN ISO 24063:1992.

EN 60335-1:2002, Safety of household and similar electrical appliances. Part 1: General requirements (Бытовые и аналогичные электрические приборы. Безопасность. Часть 1. Общие требования)

Изменение A1:2004

Изменение A11:2004

Изменение A12:2006

Изменение A2:2006

EN 60529:1991, Degrees of protection provided by enclosures (IP Code) [Степени защиты, обеспечиваемые оболочками (IP-код)]

Изменение A1:2000

EN 60730-2-9:2002, Automatic electrical controls for household and similar use. Part 2-9: Particular requirements for temperature sensing controls (Устройства автоматические электрические управляющие бытового и аналогичного назначения. Часть 2-9. Дополнительные требования к термочувствительным устройствам управления)

Изменение A1:2003

Изменение A11:2003

Изменение A12:2004

Изменение A13:2004

Изменение A2:2005

ISO 7-1:1994, Pipe threads where pressure-tight joints are made on the threads — Part 1: Dimensions, tolerances and designation (Резьбы трубные, обеспечивающие герметичность соединения. Часть 1. Размеры, допуски и обозначения)

Поправка Cor 1:2007

ISO 7-2:2000, Pipe threads where pressure-tight joints are made on the threads; Part 2: Verification by means of limit gauges (Резьбы трубные, обеспечивающие герметичность соединения. Часть 2. Контроль с помощью предельных калибров)

ISO 185:2005, Grey cast irons — Classification (Чугун серый литейный. Классификация)

ISO 228-1:2000, Pipe threads where pressure-tight joints are not made on the threads — Part 1: Dimensions, tolerances and designation (Резьбы трубные, не обеспечивающие герметичность соединения. Часть 1. Размеры, допуски и обозначения)

ISO 228-2:1987, Pipe threads where pressure-tight joints are not made on the threads; Part 2: Verification by means of limit gauges (Резьбы трубные, не обеспечивающие герметичность соединения. Часть 2. Контроль с помощью предельных калибров)

ISO 857-1:1998, Welding and allied processes — Vocabulary — Part 1: Metal welding processes (Сварка и родственные процессы. Словарь. Часть 1. Процессы сварки металлов)

ISO 7005-1:1992, Metallic flanges; Part 1: steel flanges (Фланцы металлические. Часть 1. Фланцы стальные)

ISO 7005-2:1988, Metallic flanges; Part 2: cast iron flanges (Фланцы металлические. Часть 2. Фланцы чугунные)

ISO 7005-3:1988, Metallic flanges; Part 3: copper alloy and composite flanges (Фланцы металлические. Часть 3. Фланцы из медных сплавов и композиционных материалов)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 рабочее давление (operating pressure): Максимально допустимое давление, при котором котел нормально работает. Рабочее давление меньше пробного давления и давления при испытаниях типа.

3.2 пробное давление (test pressure): Давление, которому подвергаются все котлы и их части в процессе производства или установки.

3.3 давление при испытаниях типа (type test pressure): Давление, при котором изготовитель испытывает опытную партию котлов и их частей до начала серийного производства.

3.4 рабочая температура (operating temperature): Максимально допустимая температура, при которой котел может работать в нормальных условиях эксплуатации при установке регулятора температуры воды котла на максимальное значение.

3.5 теплопроизводительность Q, диапазон теплопроизводительности (heat output Q, heat output range): Количество теплоты, передаваемое теплоносителю (воде) в единицу времени.

Диапазоном теплопроизводительности является совокупность значений теплопроизводительности ниже номинального значения, указанного изготовителем, при котором котел соответствует требованиям настоящего стандарта и в пределах которого он может использоваться.

3.6 номинальная теплопроизводительность QN (nominal heat output QN): Теплопроизводительность, установленная изготовителем в соответствии с требованиями настоящего стандарта, представляющая собой максимальное полезное количество теплоты, переданное теплоносителю за один час, при длительной эксплуатации.

3.7 тепловая мощность QB (heat input QB): Количество теплоты, подводимое к топке отопительного котла топливом, исходя из его низшей теплоты сгорания Hi в единицу времени.

3.8 КПД котла \eta_{K} (boiler efficiency \eta_{K} ): Отношение теплопроизводительности Q к тепловой мощности QB:

\eta_{K} = \frac{Q}{Q_{B}} .

3.9 тяга (draught): Разность между статическим атмосферным давлением в месте установки и статическим давлением продуктов сгорания, измеряемая в газоходе и требуемая для правильной работы котла при номинальной теплопроизводительности.

3.10 сопротивление тракта сгорания (gas side resistance): Разность давлений в камере сгорания и на выходе котла.

3.11 герметичность тракта сгорания (soundness of combustion system): Герметичность тракта, через который проходят продукты сгорания.

3.12 температура продуктов сгорания tA (exit flue temperature tA): Температура, измеренная в выпускном патрубке котла.

3.13 потери тепла в газоходе (flue gas loss): Количество неиспользуемой теплоты, выходящей с продуктами сгорания из выпускного патрубка котла за единицу времени.

3.14 тракт сгорания (combustion circuit): Камера сгорания, теплообменник, канал, обеспечивающий отвод продуктов сгорания в газоход, включая выпускной патрубок.

3.15 потери в горячем резерве qB (standby loss qB): Количество теплоты, необходимое для поддержания температуры в котле на заданном уровне при неиспользовании теплопроизводительности. Обозначение qB установлено с учетом обозначения QB.

3.16 гидравлическое сопротивление (water side resistance): Потери давления в котле, измеренные в прямом и обратном контурах котла при объемном расходе воды, соответствующем номинальной теплопроизводительности.

3.17 термостат управления (control thermostat): Устройство, обеспечивающее автоматическое поддержание температуры воды на заданном значении в пределах установленного диапазона.

3.18 защитный ограничитель температуры (safety temperature limiter): Устройство, обеспечивающее защитное отключение и энергонезависимую блокировку котла для предотвращения превышения заранее установленного значения температуры воды.

(Введены дополнительно, A1:2003)

4 Требования к конструкции и работе

4.1 Требования к конструкции

4.1.1 Общие требования

Котлы должны быть огнестойкими и безопасными в эксплуатации. Котлы должны быть изготовлены из негорючих материалов, быть стойкими к деформации и удовлетворять следующим условиям:

• выдерживать нагрузки, возникающие при нормальной работе;
• температура и давление в горелке и котле не должны достигать опасных значений;
• предотвращать образование горючих газов опасной концентрации (смеси топлива с воздухом) в камере сгорания и в выпускном патрубке;
• предотвращать утечку газов из котла в опасных количествах.

Использование горючих материалов допускается для изготовления:

• компонентов приспособлений, например крышек горелок, если эти части находятся снаружи котла;
• внутренних компонентов оборудования управления и безопасности;
• рабочих рукояток;
• электрического оборудования;
• теплоизоляции (см. 4.1.5.9); допускается использовать только материалы, не содержащие асбест.

Компоненты крышек, управляющих, защитных и электрических вспомогательных устройств должны быть установлены так, чтобы температура их поверхностей в установившихся условиях эксплуатации не превышала значений, установленных либо в документации изготовителя, либо в стандарте на данный компонент.

Материалы частей, подвергаемых давлению, должны соответствовать установленным общим техническим требованиям, подходить по назначению и для обслуживания. Механические и физические свойства, а также химический состав материалов должны быть подтверждены изготовителем/поставщиком этих материалов.

Корпус низкотемпературного котла должен соответствовать требованиям как минимум настоящего стандарта.

(Введены дополнительно, A1:2003)

4.1.2 Производственная документация

4.1.2.1 Конструкторская документация (КД)

Конструкторская документация или иная соответствующая документация должна содержать следующее:

• указание об используемых материалах;
• способ сварки, типы сварных швов (в общем случае достаточно указать условное обозначение типа шва) и сварочные присадки;
• максимально допустимая рабочая температура в градусах Цельсия;
• максимально допустимое рабочее давление в барах;
• пробное давление в барах;
• номинальная теплопроизводительность или диапазон теплопроизводительности для каждого размера котла в киловаттах.

4.1.2.2 Производственный контроль

Должен проводиться производственный контроль.

4.1.3 Котлы из стали и цветных металлов

4.1.3.1 Выполнение сварочных работ

Изготовители котлов, выполняющие сварочные работы, должны выполнять следующие требования EN 287-1 и EN 287-2:

• к выполнению сварочных работ должны допускаться только сварщики, аттестованные на выполнение сварки применяемых материалов;
• должно использоваться оборудование, обеспечивающее выполнение бездефектной сварки;
• контроль за сварочными работами должен осуществляться аттестованным персоналом (этому требованию должен удовлетворять по крайней мере один контролер).

4.1.3.2 Сварные соединения и присадочные материалы

Материалы должны быть пригодны для сварки. Материалы, указанные в таблице 1, пригодны для выполнения сварки и не требуют дополнительной термической обработки после сварки.

В сварных соединениях должны отсутствовать трещины и дефекты сварки, стыковые соединения не должны иметь дефекты по всему поперечному сечению. Односторонние угловые швы и полу-Y-образные сварные швы со сквозной сваркой не должны подвергаться напряжению на изгиб. Дымогарные трубы, вставные опоры и аналогичные компоненты не требуют двусторонней сварки. Сварные соединения с двумя угловыми швами допускаются только при достаточном охлаждении. Выступы в сторону газового тракта в областях высоких термических нагрузок не допускаются.

Угловые, торцевые и аналогичные сварные соединения, подвергаемые в процессе производства и эксплуатации высоким напряжениям на изгиб, не допускаются.

При сварке продольных балочных опор или опор труб поперечное сечение среза должно составлять не менее 1,25 требуемого поперечного сечения опоры балки или трубы.

Подробные сведения об указанных сварных швах приведены в таблице 2 (размеры указаны в миллиметрах). Сварочные присадки должны соответствовать применяемым материалам.

Термины, используемые в таблице 2, соответствуют ISO 2553. Коды технологии сварки соответствуют ISO 857 и ISO 24063.

4.1.3.3 Стальные части, работающие под давлением

Должны применяться стали, указанные в таблице 1.

Таблица 1

Материалы

Характеристики материалов должны быть указаны в паспортах изготовителей (см. EN 10021). Эти паспорта должны предоставляться изготовителю котла. Это требование не применяют к компонентам малых размеров, таких как муфты типоразмеров до DN 50, болты и гайки.

Таблица 2

Сварные швы и процессы сварки

N	Термин		Толщина материала t, мм	Процессы сварки <*>	Примечание
1.1	Стыковой шов без скоса кромок 1) Односторонний; 2) Двусторонний		<= 6 (8)	135 12 131 (111)	Допускаются значения t = 8 мм при использовании электродов глубокого проплавления или выполнении сварки с двух сторон
1.2	Стыковой шов без скоса кромок (односторонний)		>= 6 до 12	12	Зазор b = (2 — 4) мм с ребром жесткости, необходим держатель порошка
1.3	Стыковой шов без скоса кромок (двусторонний)		> 8 до 12	135 12 (111)	Зазор b = (2 — 4) мм. При выполнении ручной электросварки должны использоваться электроды глубокого проплавления
1.4	Односторонний стыковой шов с V-образным скосом двух кромок 60°		До 12	(111)	Подготовка под сварку — V-образный стык с углом 60°
1.5	Односторонний стыковой шов с V-образным скосом двух кромок -------------------------------- <1> От 30° до 50°		До 12	135 12	Подготовка под сварку — V-образный стык с углом (30° — 50°) в зависимости от толщины материала
1.6	Двусторонний стыковой шов с двумя симметричными V-образными скосами двух кромок -------------------------------- <1> От 30° до 50°		Свыше 12	135 12	Подготовка под сварку — V-образный стык с углом (30° — 50°) в зависимости от толщины материала
1.7	Стыковой шов по отбортовке		<= 6	135 141 131 (111)	Допускается использовать только в исключительных случаях для ввариваемых частей. Однако напряжение на изгиб для таких швов не допускается. Не используется для частей стенок, подвергающихся прямому воздействию огня. s = 0,8t
1.8	Нахлесточный шов		<= 6	135 12	Для сварных швов данного типа не допускаются напряжения на изгиб. Не используется для частей стенок, подвергающихся прямому воздействию огня. s = t
1.9	Нахлесточный шов (двусторонний)		<= 6	135 12 (111)	Не используется для частей стенок, подвергающихся прямому воздействию огня. s = t
2	Угловой шов		<= 6	135 12 (111)	Для сварных швов данного типа не допускаются напряжения на изгиб. a = t

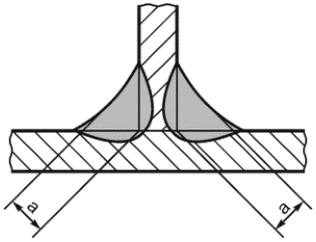

2.1	Двусторонний угловой шов		<= 12	135 12 (111)	a = t
			> 12	135 12 (111)	a = 2/3 t
2.2	Двусторонний угловой шов со скошенными кромками		<= 12	135 12 (111)	a = t
			> 12	135 12 (111)	a = 2/3 t

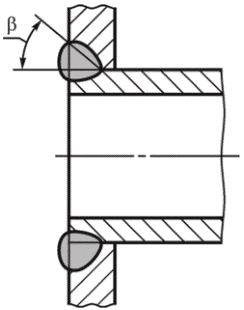

2.3	Односторонний угловой шов со скошенной кромкой		<= 12	135 12 (111)	Для (111) \beta = 60^{\circ}
			> 12	135 12	Для 135 и 12 \beta от 45° до 50°
2.4	Односторонний угловой шов со скошенной кромкой		<= 12	135 12 (111)	Для (111) \beta = 60^{\circ} Для 135 и 12 \beta от 45° до 50°

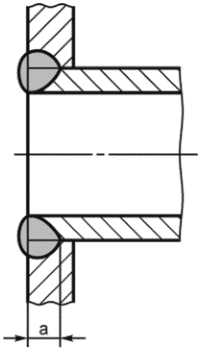

2.5			<= 12	135 (111)	Конец трубы, подвергаемый воздействию теплового излучения, не должен выступать за границу углового сварного шва
2.6			<= 6	135 (111)	Сварка при высоких тепловых воздействиях на трубу. a >= t
2.7				135 (111)	Сварка при высоких тепловых воздействиях на трубу. Для (111) \beta = 60^{\circ} . Для 135 \beta от 45° до 50°
<*> Обозначения процессов сварки указаны в соответствии с ISO 857 и ISO 24063.
Обозначение		Процесс сварки
12		Дуговая сварка под флюсом
111		Дуговая сварка металлическим электродом с покрытием
131		Дуговая сварка металлическим электродом в среде инертного газа (MIG-сварка)
135		Дуговая сварка металлическим электродом в среде активного газа (MAG-сварка)
141		Дуговая сварка вольфрамовым электродом в среде инертного газа (TIG-сварка)

4.1.3.4 Минимальная толщина стенок

Минимальная толщина стенок, указанная в таблице 3, определена с учетом:

• максимально допустимого рабочего давления;
• номинальной теплопроизводительности;
• свойств материалов.

Для котлов, которые содержат отдельные геометрически идентичные части (секции), минимальная толщина стенок для всех котлов ряда должна соответствовать толщине стенок котла с наименьшей теплопроизводительностью.

Допуски на толщину стенок из углеродистых сталей должны соответствовать EN 10029.

Номинальную минимальную толщину стенок, указанную в таблице 3, применяют к листам, трубам и штампованным частям. Меньшая толщина стенок допустима только для изделий, которые имеют эквивалентные свойства.

Таблица 3

Минимальная толщина стенок

4.1.4 Котлы из литых материалов

Изготовитель должен иметь персонал и оборудование для проведения необходимых испытаний материала. В процессе производства котлов и других частей из чугуна, подвергающихся давлению, следующие испытания должны проводиться на отдельных литых испытательных частях для каждой партии отливок:

1. испытание на растяжение — по ISO 185 (тип A). При испытаниях должно подтверждаться соответствие значениям, приведенным в таблице 4;

2. химический анализ (C, Si, Mn, P, S);

3. испытание твердости по Бринеллю — в соответствии с EN 6506-1;

4. испытание на удар по Изольду (для графитного чугуна).

Результаты этих испытаний должны или регистрироваться в журналах изготовителя с подписью ответственного за проведение заводских испытаний, или быть отражены в свидетельстве о заводских испытаниях в соответствии с EN 10021. Свидетельства и журналы регистрации подлежат хранению изготовителем в течение не менее пяти лет и должны быть доступны для проверки.

Ремонт частей, подвергаемых давлению, методом сварки недопустим.

4.1.4.1 Части из чугуна, подвергаемые давлению

Механические свойства чугуна, используемого для изготовления частей, подвергаемых давлению, должны как минимум соответствовать значениям, указанным в таблице 4.

Таблица 4

Минимальные требования для чугуна

4.1.4.2 Литые части из цветных металлов, подвергающиеся давлению

Таблица 5

Примеры алюминия и алюминиевых сплавов

Таблица 6

Примеры меди и медных сплавов

4.1.4.3 Минимальная толщина стенок

Значения толщины стенок, указанные на рабочих чертежах, должны быть не менее значений, указанных в таблице 7. Фактические минимальные значения толщины стенок при производстве секций котла и других частей, подвергаемых давлению, должны превышать значение толщины, указанное на чертеже, умноженное на 0,8. Меньшая толщина стенок допустима только для изделий, которые имеют эквивалентные свойства.

Таблица 7

Минимальные значения толщины стенок для секций котлов из литых материалов

Для котлов, которые состоят из геометрически идентичных частей (секций), минимальная толщина стенок для всех котлов ряда должна соответствовать толщине стенок котла с наибольшей номинальной теплопроизводительностью.

4.1.5 Дополнительные требования

4.1.5.1 Вентилирование водного пространства и отводов для продуктов сгорания

Котел и его части должны быть сконструированы так, чтобы обеспечивалась достаточная вентиляция водного пространства. Конструкция котла должна предотвращать появление чрезмерных шумов вследствие кипения воды при его нормальной эксплуатации в соответствии с инструкциями изготовителя.

Камеры сгорания и тракты для отвода продуктов сгорания должны быть сконструированы так, чтобы возможность опасного скопления горючих газов была исключена.

4.1.5.2 Очистка поверхностей нагрева

Доступ к поверхностям нагрева со стороны газового тракта для их осмотра и очистки химическими средствами и щетками должен быть обеспечен посредством обеспечения наличия и соответствующего расположения специальных отверстий в достаточном количестве. Если для очистки и технического обслуживания котла требуются специальные инструменты (например, специальные щетки), они должны поставляться вместе с котлом.

4.1.5.3 Контроль пламени

Котлы должны быть оснащены устройствами контроля пламени, которые должны позволять проведение проверки наличия пламени и быть расположены или сконструированы таким образом, чтобы на работу автоматического устройства защитного отключения пламени горелки не влияло, например, наличие других источников света. Если горелка присоединена к навесной дверце котла, открываемой оператором без использования инструментов, работа горелки при открытой дверце должна быть невозможна.

4.1.5.4 Водонепроницаемость

Отверстия для винтов и аналогичных деталей, используемых для присоединения съемных частей, не должны выходить в пространства, где протекает вода. Данное требование не применяют к гнездам для размещения измерительного, контрольного оборудования и оборудования, обеспечивающего безопасность работ.

4.1.5.5 Сменные детали

Сменные детали и запасные части (например, прокладки, фасонные огнеупорные кирпичи, турбулизаторы и т.д.) должны быть сконструированы, изготовлены или маркированы таким образом, чтобы при соблюдении инструкций изготовителя обеспечивалась их правильная установка.

4.1.5.6 Соединители для воды

Соединительные муфты должны соответствовать ISO 7-1, ISO 7-2, ISO 228-1 и ISO 228-2, фланцевые соединения — ISO 7005-1, ISO 7005-2 и ISO 7005-3. Расположение соединения должно быть таким, чтобы был обеспечен легкий доступ к ним и все соединения выполнялись надлежащим образом. Вокруг соединений должно быть достаточно свободного пространства для подключения соединительных труб с использованием необходимого инструмента.

Не рекомендуется использовать соединения с трубной резьбой и условным проходом более DN 50. Не допускается использовать соединения с трубной резьбой и условным проходом более DN 80. Для фланцевых соединений контрфланцы и уплотнительные прокладки должны входить в комплект поставки. В каждом котле должно иметься по крайней мере одно соединение для наполнения водой и дренажа. Такое соединение может быть общим. На передней или задней стороне каждого котла в его наиболее глубокой точке должно иметься по крайней мере одно сливное отверстие. Резьба соединения должна быть не менее:

• G 1/2 для котлов с номинальной теплопроизводительностью до 70 кВт включительно;
• G 3/4 для котлов с номинальной теплопроизводительностью более 70 кВт.

Допускается располагать эти соединения вне котла при условии обеспечения удовлетворительного наполнения водой и дренажа.

4.1.5.7 Соединения для контрольного и измерительного оборудования и защитного ограничителя температуры

Каждый котел должен иметь соединительные гнезда для подключения регулятора температуры, защитного ограничителя температуры и термометра с номинальным диаметром резьбы G 1/2. При поставке контрольного оборудования вместе с котлом указанные требования не применяют. В этом случае поставляемое контрольное оборудование не допускается заменять другим оборудованием.

Расположение соединений должно обеспечивать получение достоверного значения при измерении температуры котла. Если для подключения защитных устройств, таких как реле давления, водомерный автоматический выключатель или предохранительный клапан, предусмотрены другие соединения, то нормальное соединение, особенно для предохранительных клапанов, должно быть предназначено для различных значений пропускной способности и различных видов обслуживания <1>.

<1> Из перечислений защитных устройств исключен манометр, так как он не является таким устройством.

4.1.5.8 Присоединительные размеры горелки

На котлы с тепловой мощностью не более 150 кВт распространяется EN 226, и к ним применяют требования таблицы 8. Эти требования не применяют к сборкам котел/горелка.

Таблица 8

Присоединительные размеры горелки

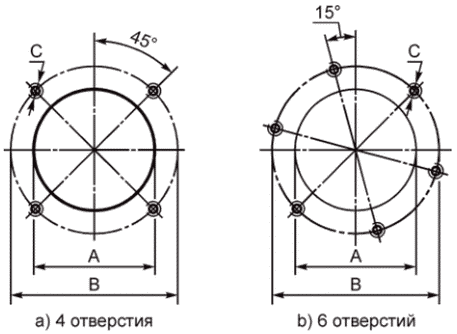

Рисунок 1 — Присоединительные размеры горелки

4.1.5.9 Теплоизоляция

При использовании теплоизоляции ее свойства не должны значительно изменяться в каком-либо месте вследствие воздействия тепла и износа. Используемая теплоизоляция должна выдерживать нормальные термические и механические воздействия. При нормальных условиях она не должна выделять какие-либо вредные вещества. Для теплоизоляции должны использоваться негорючие материалы.

Использование горючих материалов, например пенополиуретана, разрешается для изоляции поверхностей холодной воды при условиях, что:

• их теплостойкость составляет не менее 120 °C и они покрыты прочным негорючим материалом толщиной не менее 0,5 мм;
• термостат управления и защитный ограничитель температуры воды имеют максимальную установку 85 °C и 100 °C соответственно;
• работа котла без воды невозможна (например, установкой выключателя низкого уровня потока);
• исключена опасность возгорания от электрооборудования.

Расстояние от поверхностей патрубка для отвода продуктов сгорания до горючих материалов должно быть не менее 100 мм.

4.1.5.10 Температура поверхности

Средняя температура поверхности крышек котла со стороны оператора не должна превышать окружающую температуру более чем на 100 К.

Температура поверхности рабочих рукояток и всех частей, к которым возможно прикоснуться в процессе работы котла, не должна превышать температуру внутри помещения более чем на:

• 35 К для металлических и аналогичных материалов;
• 48 К для фарфоровых и аналогичных материалов;
• 60 К для пластмассовых и аналогичных материалов.

4.1.5.11 Ограничение температур боковых стенок, передней части и верха котла

Температура боковых стенок, передней части и верха котла не должна превышать температуру окружающей среды более чем на 80 К.

Данное требование не распространяется на части корпуса на расстоянии не более 5 мм от краев отверстия для наблюдения за пламенем и на расстоянии не более 15 мм от газохода.

4.1.5.12 Температура пола под котлом

Температура пола под котлом не должна превышать 80 °C в любой точке.

Если эта температура находится между 50 °C и 80 °C, то изготовитель в инструкции по установке должен рекомендовать тип защиты, которая должна быть размещена между котлом и полом, изготовленным из горючих материалов.

4.1.5.13 Гидравлическое сопротивление котла

Гидравлическое сопротивление котла определяют при таких потоках, которые соответствуют номинальной теплопроизводительности с двумя перепадами температур, равными 10 К и 20 К, между прямым и обратным контурами котла. Результаты выражают в миллибарах для всех типоразмеров котла.

4.1.5.14 Герметичность тракта сгорания

Тракт сгорания всех котлов должен быть герметичным.

4.1.5.14.1 Котлы, работающие при разрежении

При разрежении в камере сгорания, равном 0,05 мбар, утечка воздуха должна составлять не более 1% массового расхода топочного газа при номинальной теплопроизводительности.

4.1.5.14.2 Котлы, работающие при избыточном давлении

При избыточном давлении в камере сгорания, равном 1,2 рабочего давления, утечка воздуха не должна превышать 2% массового расхода топочного газа при номинальной теплопроизводительности.

4.1.5.15 Защитный ограничитель температуры и термостат управления

Каждый котел должен иметь защитный ограничитель температуры и термостат управления, работу которых проверяют по EN 304:1992 (пункт 5.8).

Термостат управления должен соответствовать требованиям EN 60730-2-9 для устройств типа 1 при максимальной рабочей температуре 100 °C.

Защитный ограничитель температуры должен соответствовать требованиям EN 60730-2-9 для устройств типа 2 при значении температуры, указанном изготовителем, которое должно быть менее 120 °C.

4.1.5.16 Вспомогательное оборудование котла

Если изготовитель прилагает к котлу дополнительное вспомогательное оборудование, поддержание которого в рабочем состоянии необходимо для его безопасной и правильной работы, проведение такого обслуживания должно быть возможным без существенного демонтажа котла.

4.1.5.17 Электробезопасность

Испытание на электробезопасность проводят по EN 60335-1.

4.1.5.17.1 Общие технические требования

• тип электрической защиты котла (по EN 60529);
• соответствие электрического оборудования (например, выключателей, реле).

4.1.5.17.2 Испытания

Осмотром, испытанием на функционирование или измерением проверяются:

• защита от доступа к частям, находящимся под напряжением;
• ток утечки и электрическая прочность;
• внутренняя проводка;
• подключения к источнику питания и внешние гибкие шнуры;
• клеммы для внешних проводников;
• обеспечение заземления;
• зазоры, пути утечки и расстояния по изоляции;
• требования безопасности схемы соединения;
• незаменяемые вилки.

4.1.5.17.3 Подтверждение соответствия

Если необходима подробная декларация о соответствии, изготовитель оборудования может предоставить следующую информацию:

• продолжительность нагрева;
• работа в условиях перегрузки приборов с нагревательными элементами;
• подавление радиопомех (только для электроприборов);
• теплостойкость, огнестойкость и трекингостойкость.

5 Методы испытаний

5.1 Общие требования

До начала производства должны проводиться испытания котлов для определения их номинальных характеристик и испытания технологии сжигания топлива. В процессе производства должны проводиться испытания конструкции и гидравлические испытания.

Изготовитель должен подтвердить, что конструкционные материалы и сварные швы соответствуют требованиям системы управления производством изготовителя и результаты всех необходимых испытаний соответствуют этим требованиям.

Изготовитель обязан проводить:

• контроль качества изготавливаемой продукции;
• дополнительные испытания образцов, отбираемых изготовителем в соответствии с установленным планом проведения испытаний.

Все котлы и их части подвергают гидравлическим испытаниям холодной водой на предприятии изготовителя. Утечка и остаточная деформация не допускаются.

5.2 Котлы из низкоуглеродистой стали или цветных металлов

5.2.1 Испытания, выполняемые до начала производства

Испытание выполняют гидравлическим давлением, равным 2·p₁ (p₁ - максимально допустимое рабочее давление).

Время выдержки испытаний должно составлять не менее 10 мин; когда испытывают ряд котлов, испытания проводят на котлах не менее чем трех размеров (наименьший, средний и наибольший). Во время испытаний не должно возникать утечек и заметных остаточных деформаций.

По результатам испытаний должен составляться протокол испытаний, содержащий:

• подробное описание испытуемого котла и обозначение КД;
• пробное давление в барах и продолжительность испытаний;
• результаты испытаний;
• место и дату проведения испытаний с указанием лиц, проводивших испытания. Протокол испытаний должен быть заверен подписью лица, ответственного за проведение испытаний у изготовителя, и как минимум одного независимого лица.

5.2.2 Испытания в процессе производства

Пробное давление должно составлять 1,3·p1, но не менее 4 бар.

5.3 Котлы из чугуна или цветных металлов

5.3.1 Испытания, выполняемые до начала производства

5.3.1.1 Испытание на гидроудар отдельных секций

Для проверки соответствия секций конструктивным требованиям проводят испытание на гидроудар передних, средних и задних секций каждого котла. Перед началом серийного производства котлов проводят испытание на гидроудар давлением, равным 4·p1 + 2 бар, но не менее 8 бар.

Результаты испытаний должны быть занесены в протокол, в котором должны быть указаны:

• дата проведения испытаний с указанием лиц, проводивших испытания;
• модели, типы и номера секций;
• номера отдельных секций или другой способ идентификации;
• дата отливки;
• давление в барах;
• описание и место возникших повреждений.

5.3.1.2 Гидравлическое испытание узла котла

Для каждого типа котла, предназначенного для серийного производства:

• один узел средних размеров должен подвергаться испытанию водой под давлением 2·p1 (минимальное значение — 8 бар);
• рассчитывают прочность анкерных болтов и испытывают их на стойкость к внутреннему давлению котла, равному 4·p1.

В ходе гидравлических испытаний не допускается появление утечек. Результаты испытаний заносят в протокол (см. также 5.2.1).

5.3.2 Испытания в процессе производства

5.3.2.1 Литые секции

Каждую секцию котла подвергают гидравлическим испытаниям холодной водой под давлением, равным 2·p1 (но не менее 8 бар). Максимально допустимое пробное давление — 10 бар.

Толщину стенок отдельных секций котла подвергают оценке в процессе производства в соответствии с системой качества. Предельным значением толщины стенки в каждой точке измерения считают номинальное значение толщины стенки за вычетом допустимых отклонений.

На секции и части котла, подвергаемые давлению, должна быть нанесена следующая информация:

• наименование и товарный знак изготовителя;
• сведения о материале;
• дата отливки;
• номер модели;
• знак соответствия (при наличии).

5.3.2.2 Узел котла

Каждый котел подвергают гидравлическим испытаниям под давлением, равным 1,3·p1 (но не менее 4 бар), до установки теплоизоляции у изготовителя. Для котлов, монтаж которых производится на месте эксплуатации, изготовитель котла должен предоставить инструкцию по проведению гидравлических испытаний. В процессе испытаний не допускается появление утечек.

5.4 Испытание на герметичность тракта сгорания

Установленные предельные значения скорости допустимых утечек определяют при массовом расходе газа, соответствующем номинальной теплопроизводительности.

Фактическую скорость утечки котла определяют при использовании воздуха при температуре окружающей среды на испытательном стенде, пример которого показан на рисунке 2.

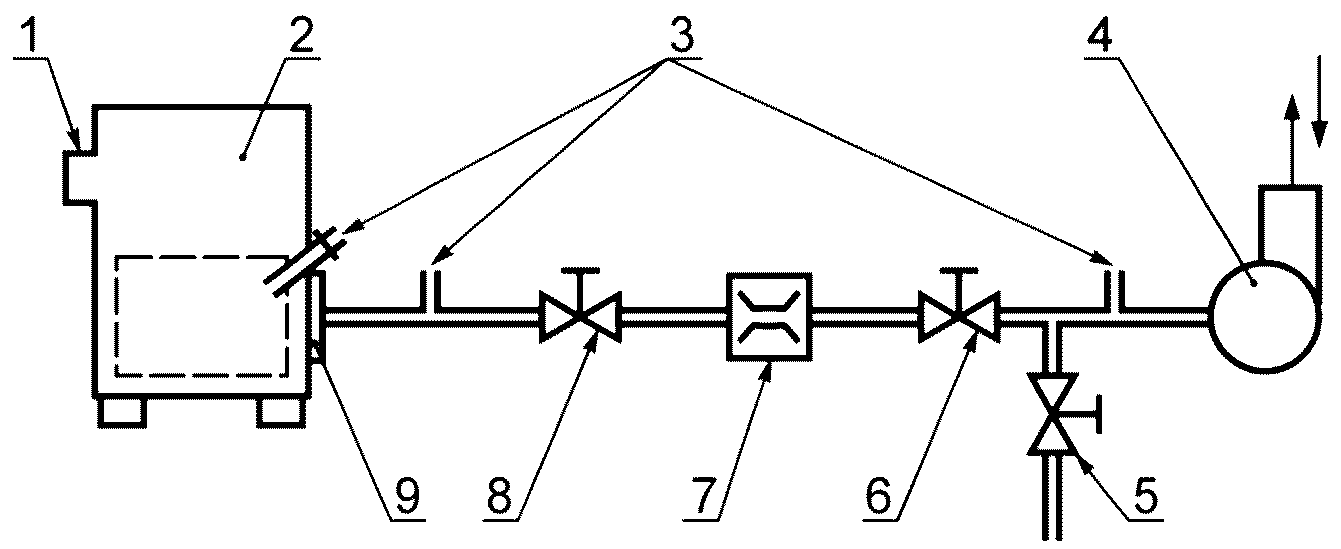

1 — газоотвод; 2 — испытуемый котел; 3 — точки измерения давления/тяги; 4 — вентилятор; 5 — вентиль 3 (перепускной); 6 — вентиль 2; 7 — расходомер; 8 — вентиль 1 (регулирующий); 9 — пластина горелки

Рисунок 2 — Точки измерения для определения герметичности тракта сгорания

Газоотвод должен быть герметично закрыт, дверцы и заслонки должны находиться в нормальном положении. Испытательный стенд подключают к камере сгорания испытуемого котла либо на входе горелки, либо на специальном входе.

Значения утечки должны быть скорректированы на нормальные условия (0 °C и 1 013 мбар).

6 Маркировка

6.1 Маркировочная табличка котла

Каждый котел должен иметь маркировочную табличку, которая должна находиться на доступном месте. Маркировка должна быть выполнена на языке страны назначения.

6.1.1 Информация, указываемая на маркировочной табличке

Должна быть приведена как минимум следующая информация:

a) наименование и адрес изготовителя, его товарный знак (при наличии);

b) торговая марка, тип котла;

c) серийный номер и год изготовления (допускается кодовое обозначение, принятое изготовителем);

d) номинальная теплопроизводительность или диапазон теплопроизводительности в киловаттах;

e) допустимое рабочее давление в барах;

f) допустимая рабочая температура в градусах Цельсия.

6.1.2 Требования к маркировочной табличке

Табличка должна быть стойкой с точки зрения используемого материала и метода нанесения надписей. Надпись должна быть устойчива к истиранию. При нормальных условиях эксплуатации табличка не должна обесцвечиваться настолько, чтобы это повлияло на разборчивость информации.

Самоклеющиеся таблички не должны отклеиваться в результате воздействия влажности и температуры.

7 Техническая документация

7.1 Общие требования

Каждый котел должен поставляться с нижеперечисленными документами, выполненными на языке страны назначения. Документы по 7.2 и 7.3 должны поставляться вместе с каждым котлом.

7.2 Техническая информация и инструкции по установке

Данные документы должны включать по крайней мере следующие сведения, необходимые для планирования:

• требуемую тягу в миллибарах;
• сопротивление тракта сгорания и давление в камере сгорания для котлов, работающих при избыточном давлении, в миллибарах;
• температуру продуктов сгорания в градусах Цельсия;
• температуру продуктов сгорания для диапазона теплопроизводительности в градусах Цельсия;
• массовый расход топлива в килограммах на секунду;
• присоединительный диаметр газоотвода в миллиметрах;
• гидравлическое сопротивление в миллибарах;
• максимальную тепловую мощность в киловаттах;
• номинальную теплопроизводительность или диапазон теплопроизводительности в киловаттах;
• потери в горячем резерве;
• объем газа в котле в кубических метрах;
• диапазон регулирования температуры в градусах Цельсия;
• вид топлива;
• тип камеры сгорания;
• размеры и объем камеры сгорания;
• направление пламени и его реверсирование;
• тип котла: ВКЛ./ВЫКЛ., модуляционный, многоступенчатый;
• присоединительные размеры горелки.

Инструкции по установке должны содержать сведения о:

• монтаже котла и гидравлических испытаниях, при необходимости (см. 5.2.2 или 5.3.2);
• необходимости в дополнительной изоляции, если температура поверхности под котлом может превышать 50 °C и поверхность изготовлена из горючего материала;
• пуске, включая информацию о тепловой мощности, необходимой для обеспечения требуемой теплопроизводительности;

(Введен дополнительно, A1:2003)

Кроме того, должны быть приведены ссылки на стандарты и правила, соблюдение которых необходимо при установке защитного оборудования.

7.3 Руководство по эксплуатации

Руководство по эксплуатации должно содержать информацию о:

• эксплуатации котла;
• очистке и интервалах между очистками;
• действиях при неисправностях;
• требованиях по техническому обслуживанию компетентным персоналом и интервалах между процедурами технического обслуживания;
• виде топлива;

(Введен дополнительно, A1:2003)

Другие печатные материалы (например, брошюры) не должны содержать информацию, противоречащую руководству по эксплуатации.

Приложение A (справочное)

ОТЛИЧИЯ A

Отличия A — национальные отличия из-за правил, изменение которых в настоящее время находится вне компетенции членов CEN/CENELEC.

На европейский стандарт, на основе которого подготовлен настоящий государственный стандарт, не распространяется какая-либо директива ЕС. В соответствующих странах — членах CEN/CENELEC эти отличия A действуют взамен положений европейского стандарта до их отмены.

A.1 Отличия Швеции

Требования европейского стандарта противоречат положениям шведского закона об оборудовании, работающем под давлением. Материалы для частей, работающих под давлением, и оборудование безопасности не соответствуют требованиям закона AFS 1994:39 (раздел 3, часть 1).

Общие конструктивные требования и, в частности, сварные соединения по 1.7 и 1.8 не соответствуют требованиям закона AFS 1994:39 (раздел 3, часть 1).

Приложение B (справочное)

ОЦЕНКА СООТВЕТСТВИЯ

При необходимости оценка соответствия отопительных котлов должна проводиться третьей стороной на основе:

• предварительных испытаний типа;
• первичного аудита изготовителя и его системы управления производством;
• результатов постоянного наблюдения, оценки и одобрения системы управления производством.

Приложение ДА (справочное)

Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандарта:

• IDT — идентичный стандарт.
