ГОСТ EN 12849-2013. Межгосударственный стандарт. Битумы и битуминозные вяжущие. Определение проникающей способности битумных эмульсий
(введен в действие Приказом Росстандарта от 14.08.2013 № 497-ст)
Примечание
Документ введен в действие с 1 июля 2014 года.
от 14 августа 2013 г. № 497-ст
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ» (ФГУП «ВНИЦСМВ») на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 55-П от 25 марта 2013 г.)
4 Настоящий стандарт идентичен европейскому региональному стандарту EN 12849:2009 Bitumen and bituminous binders — Determination of penetration power of bituminous emulsions (Битум и битуминозные вяжущие. Определение проникающей способности битумных эмульсий).
Европейский региональный стандарт разработан техническим комитетом CEN/TC 336 «Битумные вяжущие» Европейского комитета по стандартизации (CEN).
Перевод с английского языка (en).
Степень соответствия — идентичная (IDT).
Официальные экземпляры европейского регионального стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, региональные стандарты, на которые даны ссылки, имеются в ФГУП «СТАНДАРТИНФОРМ».
Сведения о соответствии межгосударственных стандартов ссылочным стандартам приведены в дополнительном приложении Д.А
5 Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2013 г. № 497-ст межгосударственный стандарт ГОСТ EN 12849-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
1.1 Настоящий стандарт устанавливает метод определения проникающей способности битумных эмульсий через стандартный наполнитель.
Метод применяется для маловязких битумных эмульсий.
1.2 Применение настоящего стандарта может быть связано с использованием опасных материалов, операций и оборудования. В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения):
EN 58 Bitumen and bituminous binders — Sampling bituminous binders (Битум и битумные вяжущие. Отбор проб битумных вяжущих)
EN 12594 Bitumen and bituminous binders — Preparation of test samples (Битум и битумные вяжущие. Приготовление образцов для испытания)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 проникающая способность (penetration power): Способность битумной эмульсии проникать в стандартный наполнитель.
3.2 время проникновения (penetration time): Время (мин), необходимое определенному количеству битумной эмульсии для проникновения в определенное количество стандартного наполнителя.
4 Сущность метода
Определенное количество испытуемой битумной эмульсии наливают на стандартный наполнитель и измеряют время, необходимое для проникновения эмульсии в наполнитель.
5 Реактивы и материалы
В качестве стандартного наполнителя используют смесь из силикатного песка и силикатного наполнителя. В случае разногласий используют стандартный наполнитель.
5.1 Песок
В качестве одного из двух компонентов стандартного наполнителя используют силикатный песок типа F 34 <1>. Его характеристики приведены в приложении А.
<1> Силикатный песок типа F 34 является торговой маркой Quarzwerke GmbH. Данная информация приводится для удобства пользователей настоящего стандарта и не устанавливает подтверждение наименования продукта CEN. Могут быть использованы аналогичные продукты, если их использование приводит к таким же результатам, или установлена корреляция между продуктами.
5.2 Наполнитель
В качестве другого компонента стандартного наполнителя используют испытательный силикатный наполнитель 315-001 <2>. Его характеристики приведены в приложении В.
<2> Испытательный силикатный наполнитель 315-001 является торговой маркой Quarzwerke GmbH. Данная информация приводится для удобства пользователей настоящего стандарта и не устанавливает подтверждение наименования продукта CEN. Могут быть использованы аналогичные продукты, если их использование приводит к таким же результатам, или установлена корреляция между продуктами.
6 Аппаратура
6.1 Испытательный аппарат, показанный на рисунке 1, состоящий из стеклянной трубки с припаянным стеклянным фильтрующим диском с размером пор от 160 до 250 мкм.
Выпускное отверстие, находящееся ниже диска, необходимо для уравнивания давления заполненного испытательного аппарата. Выпускное отверстие имеет слегка оплавленные края и вырезается перпендикулярно к вертикальной оси.
Примечание — Выпускное отверстие не используют, если при проведении испытания аппарат находится в закрепленном положении.
6.2 Весы, предназначенные для взвешивания до 100 г с точностью +/- 0,1 г.
6.3 Термостат, способный поддерживать температуру (110 +/- 5) °C.
6.4 Деревянная доска размером 200 x 200 x 10 мм.
6.5 Секундомер с ценой деления 1 с или менее.

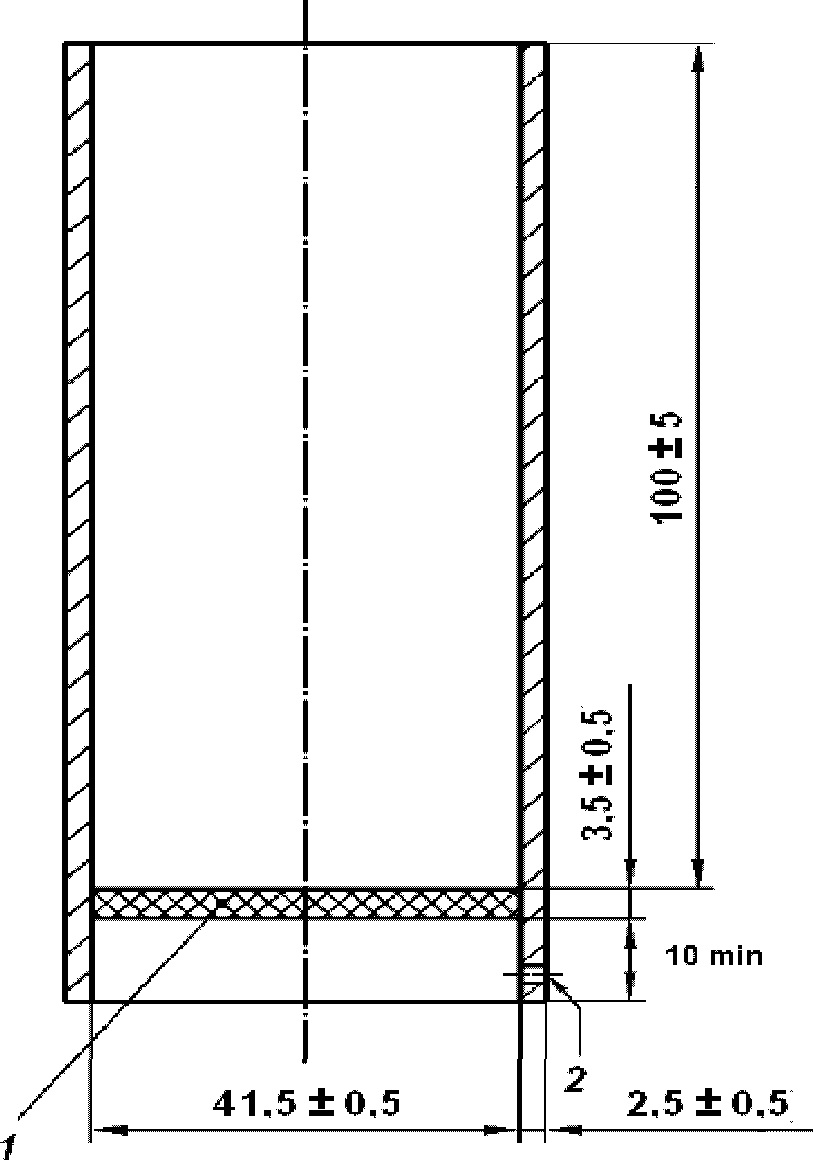

1 — стеклянный фильтрующий диск; 2 — выпускное отверстие
Рисунок 1 — Испытательный аппарат
7 Отбор проб
7.1 Пробу для испытания отбирают в соответствии с EN 58 и готовят в соответствии с EN 12594.
Испытание проводят на двух порциях образца по (10 +/- 0,1) г каждая (раздел 8).
8 Проведение испытания
8.1 Общие положения
Испытание проводят в нормальных лабораторных условиях при температуре от 18 °C до 28 °C.
8.2 Проведение испытания
Сушат требуемые для испытания количества силикатного песка и силикатного наполнителя в термостате (6.3) при температуре (110 +/- 5) °C до постоянной массы, затем охлаждают в эксикаторе до температуры окружающей среды.
Для каждой испытуемой порции образца смешивают (50 +/- 0,1) г силикатного песка и (50 +/- 0,1) г силикатного наполнителя и с помощью воронки переносят в верхнюю часть испытательного аппарата (6.1), приподнимая воронку при увеличении высоты стандартного наполнителя. Выравнивают поверхность наполнителя в аппарате, постукивая три раза нижней частью аппарата по деревянной доске (6.4).
Помещают аппарат на весы (6.2).
Наливают (10 +/- 0,1) г испытуемой эмульсии по стеклянной палочке в центр наполнителя в аппарате в течение (10 +/- 1) с. Сразу после налива эмульсии начинают измерять время.
Закрывают испытательный аппарат предметным стеклом.
Определяют время, за которое эмульсия полностью проникнет в наполнитель, т.е. когда верхняя поверхность наполнителя будет четко видна. Если проникновение эмульсии не завершится в течение 20 мин, испытание прекращают.
Повторяют испытание, используя новые количества эмульсии и стандартного наполнителя. Если результаты двух испытаний отличаются более чем на 3 мин, проводят третье испытание на новой порции образца.
Для вычисления среднего значения времени проникновения используют два ближайших результата.
9 Представление результатов
Представляют значение времени проникновения каждого испытания и среднее значение времени проникновения (мин) с точностью до целого числа.
Результат представляют как среднеарифметическое значение двух значений времени проникновения с точностью до целого числа.
10 Прецизионность
Примечание — Прецизионность настоящего метода испытаний определена в соответствии со стандартом [2].
10.1 Повторяемость
Расхождение между двумя результатами параллельных испытаний, полученными одним оператором на одной и той же аппаратуре при постоянных условиях испытания на идентичных образцах при правильном проведении испытания, превышает 3 мин только в одном случае из двадцати.
10.2 Воспроизводимость
Расхождение между двумя результатами испытаний, полученными разными операторами в разных лабораториях на идентичных образцах при правильном проведении испытания, превышает 6 мин только в одном случае из двадцати (при условии, что оба результата были получены в течение двух недель).
Примечание — Источником данных прецизионности является стандарт [1].
11 Отчет
a) тип и полную идентификацию испытуемого образца;
b) ссылку на настоящий стандарт;
c) тип использованного аппарата;
d) использованный песок и наполнитель;
e) результат испытания (раздел 10);
f) любое отклонение от установленной методики;
g) дату отбора проб, дату приготовления образца и дату проведения испытания.
Силикатный песок типа F 34 должен иметь следующие характеристики:
- недробленый природный мелкодисперсный кремнезем;
- содержание SiO2 — более 99%;
- плотность — (2650 +/- 20) кг/м3;
- распределение частиц по размерам:
от 0,250 до 0,355 мм — от 2% до 22%;
от 0,180 до 0,250 мм — от 32% до 67%;
от 0,125 до 0,180 мм — от 19% до 51%;
Силикатный песок типа F 34 доступен в Quarzwerke GmbH, Kaskadenweg 40, D-50226 Frechen, Tel.: +49-(0)2234-101-400, e-mail: info@quarzwerke.com, www.quarzwerke.com.
Рисунок А.1 — Типичный гранулометрический состав силикатного песка типа F 34
ХАРАКТЕРИСТИКА ИСПЫТАТЕЛЬНОГО СИЛИКАТНОГО НАПОЛНИТЕЛЯ 315-001
Испытательный силикатный наполнитель 315-001 должен иметь следующие характеристики:
- недробленый природный мелкодисперсный кремнезем;
- содержание SiO2 — более 99%;
- плотность — (2650 +/- 20) кг/м3;
- распределение частиц по размерам:
Испытательный силикатный наполнитель 315-001 доступен в Quarzwerke GmbH, Kaskadenweg 40, D-50226 Frechen, Tel.: +49-(0)2234-101-400, e-mail: info@quarzwerke.com, www.quarzwerke.com.
Рисунок В.1 — Типичный гранулометрический состав испытательного силикатного наполнителя 315-001
СВЕДЕНИЯ О СООТВЕТСТВИИ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ ССЫЛОЧНЫМ СТАНДАРТАМ
| Обозначение и наименование ссылочного стандарта | Степень соответствия | Обозначение и наименование соответствующего межгосударственного стандарта |
| EN 58:2004 Битум и битумные вяжущие. Отбор проб битумных вяжущих | - | <*> |
| EN 12594:2007 Битум и битумные вяжущие. Приготовление образцов для испытания | - | <*> |
| <*> Соответствующий межгосударственный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного стандарта. Перевод данного европейского регионального стандарта находится в Федеральном информационном фонде технических регламентов и стандартов. | ||
