Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 10 июля 1980 г. № 3560
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Pins. Specifications
ГОСТ 9650-80(СТ СЭВ 5959-87)
Группа Г11
ОКП 41 8800
Срок действия
с 1 января 1982 года
до 1 января 1992 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
ИСПОЛНИТЕЛИ
В.Я. Кремянский, канд. техн. наук (руководитель темы), Г.Ф. Сазонова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 10.07.80 № 3560
3. Срок проверки стандарта — 1991 г.
Периодичность проверки — 5 лет
4. Стандарт полностью соответствует СТ СЭВ 5959-87
Стандарт соответствует международным стандартам ИСО 2340-86, ИСО 2341-86.
5. ВЗАМЕН ГОСТ 9650-716. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
7. ПЕРЕИЗДАНИЕ (сентябрь 1988 г.) с Изменениями № 1, 2, утвержденными в июне 1983 г., мае 1988 г. (ИУС 10-83, 8-88).
8. Проверен в 1986 г. Срок действия продлен до 01.01.92. (Постановление Государственного комитета СССР по стандартам от 05.09.86 № 2601).
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на оси с наружным диаметром от 3 до 100 мм с отношением длины к диаметру не более 15.
(Измененная редакция, Изм. № 2).

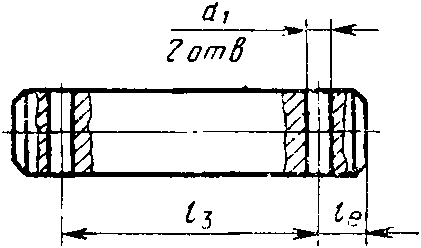

1. ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ
1.1. Типы, конструкция и размеры осей должны соответствовать указанным на черт. 1 и в табл. 1 и 2.
Примечание. Допускается изготовление осей с углублением на торце или сквозным отверстием, концентричными наружной цилиндрической поверхности.
(Измененная редакция, Изм. № 2).
Тип 1
Тип 2
(под шплинт)
Тип 3
(под замковую шайбу)
Тип 4
(под запорное кольцо)
Тип 5
Тип 6
(под шплинт)
Тип 7
(под замковую шайбу)
Тип 8
(под запорное кольцо)
Черт. 1
Таблица 1
Размеры, мм
d
l
l3
l4
l5
lh
l6
l7
Теоретическая масса 1000 шт., кг
Тип 1
Тип 5
3
6
-
-
-
3
-
-
0,45
0,53
8
2
5
0,49
0,65
10
4
7
0,53
0,76
11
5
8
0,59
0,82
12
6
9
0,64
0,87
14
8
11
0,75
0,98
16
10
13
0,86
1,09
18
12
15
0,97
1,20
20
14
17
1,09
1,32
22
16
19
1,20
1,43
24
-
(25)
19
22
1,36
1,59
26
-
28
22
25
1,53
1,76
30
24
27
1,69
1,92
4
8
2
5
-
5
6,5
-
0,91
1,20
10
4
7
7
8,5
0,95
1,40
11
5
8
8
9,5
1,05
1,50
12
6
9
9
10,5
1,15
1,60
14
8
11
11
12,5
1,35
1,80
16
10
13
13
14,5
1,55
2,00
18
12
15
15
16,5
1,74
2,19
20
14
17
17
18,5
1,94
2,39
22
16
19
19
20,5
2,14
2,59
24
-
-
-
-
-
-
(25)
19
22
22
23,5
2,43
2,88
26
-
-
-
-
-
-
28
22
25
25
26,5
2,73
3,18
30
24
27
27
28,5
2,93
3,38
32
26
29
29
30,5
3,12
3,58
35
29
32
32
33,5
3,48
3,85
(36)
30
33
33
34,5
3,52
3,97
40
34
37
37
38,5
3,91
4,37
5
10
2
7
-
6
8,5
-
1,56
2,15
11
3
8
7
9,5
1,69
2,28
12
4
9
8
10,5
1,81
2,40
14
6
11
10
12,5
2,12
2,71
16
8
13
12
14,5
2,43
3,02
18
10
15
14
16,5
2,73
3,32
20
12
17
16
18,5
3,04
3,63
22
14
19
18
20,5
3,35
3,94
24
-
-
-
-
-
-
(25)
17
22
21
23,5
3,81
4,40
26
-
-
-
-
-
-
28
20
25
24
26,5
4,28
4,87
30
22
27
26
28,5
4,58
5,17
32
24
29
28
30,5
4,89
5,48
35
27
32
31
33,5
5,40
5,98
(36)
28
33
32
34,5
5,51
6,10
40
32
37
36
38,5
6,12
6,71
45
37
42
41
43,5
6,90
7,49
50
42
47
46
48,5
7,67
8,26
6
12
4
9
6
8
10,5
9
2,70
3,82
14
6
11
8
10
12,5
11
3,06
4,29
16
8
13
10
12
14,5
13
3,50
4,73
18
10
15
12
14
16,5
15
3,94
5,17
20
12
17
14
16
18,5
17
4,39
5,62
22
14
19
16
18
20,5
19
4,83
6,06
24
-
-
-
-
-
-
-
-
(25)
17
22
19
21
23,5
22
5,50
6,73
26
-
-
-
-
-
-
-
-
28
20
25
22
24
26,5
25
6,17
7,39
30
22
27
24
26
28,5
27
6,61
7,84
32
24
29
26
28
30,5
29
7,05
8,28
35
27
32
29
31
33,5
32
7,71
9,00
(36)
28
33
30
32
34,5
33
7,94
9,17
40
32
37
34
36
38,5
37
8,83
10,07
45
37
42
39
41
43,5
42
9,94
11,17
50
42
47
44
46
48,5
47
11,05
12,28
55
47
52
49
51
53,5
52
12,16
14,62
60
52
57
54
56
58,5
57
13,27
17,00
8
16
6
13
10
11
14,5
13
6,13
7,91
18
8
15
12
13
16,5
15
6,92
8,70
20
10
17
14
15
18,5
17
7,71
9,49
22
12
19
16
17
20,5
19
8,50
10,28
24
-
-
-
-
-
-
-
-
(25)
15
22
19
20
23,5
22
9,68
11,46
26
-
-
-
-
-
-
-
-
28
18
25
22
23
26,5
25
10,87
12,65
30
20
27
24
25
28,5
27
11,69
13,47
32
22
29
26
27
30,5
29
12,45
14,22
35
25
32
29
30
33,5
32
13,60
15,36
(36)
26
33
30
31
34,5
33
14,02
15,80
40
30
37
34
35
38,5
37
15,60
17,38
45
35
42
39
40
43,5
42
17,57
19,35
50
40
47
44
45
48,5
47
19,55
21,33
55
45
52
49
50
53,5
52
21,52
23,30
60
50
57
54
55
58,5
57
23,49
25,27
65
55
62
59
60
63,5
62
25,47
27,25
70
60
67
64
65
68,5
67
27,44
29,22
75
65
72
69
70
73,5
72
29,41
31,19
80
70
77
74
75
78,5
77
31,38
33,16
10
20
10
15
12
15
17,5
16
12,1
15,1
22
12
17
14
17
19,5
18
13,3
16,4
24
-
-
-
-
-
-
-
-
(25)
15
20
17
20
22,5
21
15,2
18,2
26
-
-
-
-
-
-
-
-
28
18
23
20
23
25,5
24
17,0
20,1
30
20
25
22
25
27,5
26
18,3
21,3
32
22
27
24
27
29,5
28
19,5
22,5
35
25
30
27
30
32,5
31
21,4
24,2
(36)
26
31
28
31
33,5
32
22,0
25,0
40
30
35
32
35
37,5
36
24,4
27,5
45
35
40
37
40
42,5
41
27,5
30,5
50
40
45
42
45
47,5
46
30,6
33,6
55
45
50
47
50
52,5
51
33,7
36,7
60
50
55
52
55
57,5
56
36,8
39,8
65
55
60
57
60
62,5
61
39,8
42,9
70
60
65
62
65
67,5
66
42,9
45,9
75
65
70
67
70
72,5
71
46,0
49,0
80
70
75
72
75
77,5
76
49,1
52,1
85
75
80
77
80
82,5
81
52,2
55,2
90
80
85
82
85
87,5
86
55,3
58,2
95
85
90
87
90
92,5
91
58,4
61,4
100
90
95
92
95
97,5
96
61,5
64,5
11
20
10
-
-
-
-
-
14,6
18,1
22
12
15,7
19,6
24
-
-
-
(25)
15
18,3
21,9
26
-
-
-
28
18
20,6
24,0
30
20
22,1
25,3
32
22
23,6
26,4
35
25
26,7
29,0
(36)
26
27,7
30,1
40
30
29,6
33,1
45
35
33,6
36,7
50
40
37,0
40,6
55
45
41,2
44,3
60
50
44,3
48,8
65
55
48,4
52,0
70
60
54,0
56,2
75
65
56,0
60,1
80
70
60,2
64,2
85
75
64,3
68,3
90
80
67,2
72,1
95
85
70,8
76,3
100
90
74,5
80,0
12
22
12
17
14
17
19,5
18
18,8
22,8
24
-
-
-
-
-
-
-
-
(25)
15
20
17
20
22,5
21
21,5
25,5
26
-
-
-
-
-
-
-
-
28
18
23
20
23
25,5
24
24,2
28,1
30
20
25
22
25
27,5
26
25,9
29,9
32
22
27
24
27
29,5
28
27,7
31,7
35
25
30
27
30
32,5
31
30,4
34,4
(36)
26
31
28
31
33,5
32
31,3
35,2
40
30
35
32
35
37,5
36
34,8
38,8
45
35
40
37
40
42,5
41
39,3
43,2
50
40
45
42
45
47,5
46
43,7
47,7
55
45
50
47
50
52,5
51
48,1
52,1
60
50
55
52
55
57,5
56
52,6
56,5
65
55
60
57
60
62,5
61
57,0
61,0
70
60
65
62
65
67,5
66
61,5
65,4
75
65
70
67
70
72,5
71
65,9
69,8
80
70
75
72
75
77,5
76
70,8
74,3
85
75
80
77
80
82,5
81
74,8
78,7
90
80
85
82
85
87,5
86
79,2
83,2
95
85
90
87
90
92,5
91
83,7
87,6
100
90
95
92
95
97,5
96
88,1
92,0
105
95
100
97
100
102,5
101
92,5
96,5
110
100
105
102
105
107,5
106
96,9
100,9
115
105
110
107
110
112,5
111
101,4
105,4
120
110
115
112
115
117,5
116
105,8
109,8
14
(25)
15
19
15
20
22
20
29,4
35,4
26
-
-
-
-
-
-
-
-
28
18
22
18
23
25
23
33,0
39,0
30
20
24
20
25
27
25
35,5
41,4
32
22
26
22
27
29
27
37,9
43,9
35
25
29
25
30
32
30
41,5
47,5
(36)
26
30
26
31
33
31
42,7
48,7
40
30
34
30
35
37
35
47,5
53,5
45
35
39
35
40
42
40
53,6
59,6
50
40
44
40
45
47
45
59,6
65,6
55
45
49
45
50
52
50
65,7
71,7
60
50
54
50
55
57
55
71,7
77,7
65
55
59
55
60
62
60
77,8
83,8
70
60
64
60
65
67
65
83,8
89,8
75
65
69
65
70
72
70
89,8
95,8
80
70
74
70
75
77
75
95,9
101,9
85
75
79
75
80
82
80
101,9
107,9
90
80
84
80
85
87
85
107,9
114,0
95
85
89
85
90
92
90
114,0
120,0
100
90
94
90
95
97
95
120,0
126,0
105
95
99
95
100
102
100
125,3
131,3
110
100
104
100
105
107
105
132,1
138,1
115
105
109
105
110
112
110
138,2
144,2
120
110
114
110
115
117
115
144,2
150,2
(125)
115
119
115
120
122
120
150,2
156,2
130
120
124
120
125
127
125
156,2
162,2
140
130
134
130
130
137
130
168,2
174,2
16
(25)
15
19
15
20
22
20
38,5
45,9
26
-
-
-
-
-
-
-
-
28
18
22
18
23
25
23
43,3
50,7
30
20
24
20
25
27
25
46,4
53,8
32
22
26
22
27
29
27
49,6
57,0
35
25
29
25
30
32
30
54,3
61,7
(36)
26
30
26
31
33
31
55,9
63,3
40
30
34
30
35
37
35
62,2
69,6
45
35
39
35
40
42
40
70,1
77,5
50
40
44
40
45
47
45
78,0
85,4
55
45
49
45
50
52
50
85,9
93,3
60
50
54
50
55
57
55
93,8
101,2
65
55
59
55
60
62
60
101,7
109,0
70
60
64
60
65
67
65
109,5
116,9
75
65
69
65
70
72
70
117,4
124,8
80
70
74
70
75
77
75
120,3
127,7
85
75
79
75
80
82
80
133,2
140,6
90
80
84
80
85
87
85
141,1
148,5
95
85
89
85
90
92
90
149,0
156,4
100
90
94
90
95
97
95
156,9
164,3
105
95
99
95
100
102
100
164,8
172,2
110
100
104
100
105
107
105
172,7
180,1
115
105
109
105
110
112
110
180,6
188,0
120
110
114
110
115
117
115
188,5
195,9
(125)
115
119
115
120
122
120
196,0
203,0
130
120
124
120
125
127
125
204,2
211,6
140
130
134
130
135
137
135
220,1
227,5
150
140
144
140
145
147
145
236,1
243,5
160
150
154
150
155
157
155
251,1
258,5
18
32
20
26
22
26
29
27
62,9
71,8
(36)
24
30
26
30
33
31
70,9
79,8
40
28
34
30
34
37
35
78,8
87,8
45
33
39
35
39
42
40
88,8
97,8
50
38
44
40
44
47
45
98,9
107,8
55
43
49
45
49
52
50
108,8
117,8
60
48
54
50
54
57
55
118,8
127,7
65
53
59
55
59
62
60
128,8
137,7
70
58
64
60
64
67
65
138,8
147,7
75
63
69
65
69
72
70
148,8
157,7
80
68
74
70
74
77
75
158,7
167,7
85
73
79
75
79
82
80
168,7
177,7
90
78
84
80
84
87
85
178,7
187,7
95
83
89
85
89
92
90
188,7
197,7
100
88
94
90
94
97
95
198,7
207,5
105
93
99
95
99
102
100
208,7
217,6
110
98
104
100
104
107
105
218,7
227,6
115
103
109
105
109
112
110
228,7
237,6
120
108
114
110
114
117
115
238,6
247,6
(125)
113
119
115
119
122
120
248,0
257,0
130
118
124
120
124
127
125
258,6
267,6
140
128
134
130
134
137
135
278,6
287,6
150
138
144
140
144
147
145
298,6
307,5
160
148
154
150
154
157
155
318,5
327,5
170
158
164
160
164
167
165
338,5
347,5
180
168
174
170
174
177
175
358,9
367,9
20
32
20
26
22
26
29
27
77,7
93,1
(36)
24
30
26
30
33
31
87,6
103,0
40
28
34
30
34
37
35
97,5
112,9
45
33
39
35
39
42
40
109,8
125,2
50
38
44
40
44
47
45
122,1
137,5
55
43
49
45
49
52
50
134,4
149,9
60
48
54
50
54
57
55
146,8
162,2
65
53
59
55
59
62
60
159,1
174,5
70
58
64
60
64
67
65
171,4
186,9
75
63
69
65
69
72
70
183,8
199,2
80
68
74
70
74
77
75
196,1
211,5
85
73
79
75
79
82
80
208,4
223,8
90
78
84
80
84
87
85
220,8
236,2
95
83
89
85
89
92
90
233,1
248,5
100
88
94
90
94
97
95
245,4
260,8
105
93
99
95
99
102
100
257,8
273,8
110
98
104
100
104
107
105
270,1
285,5
115
103
109
105
109
112
110
282,4
297,8
120
108
114
110
114
117
115
294,8
310,2
(125)
113
119
115
119
122
120
306,0
322,0
130
118
124
120
124
127
125
319,4
334,8
140
128
134
130
134
137
135
344,1
359,5
150
138
144
140
144
147
145
368,7
384,1
160
148
154
150
154
157
155
393,4
408,8
170
158
164
160
164
167
165
418,1
433,5
180
168
174
170
174
177
175
442,7
458,1
190
178
184
180
184
187
185
467,4
482,8
200
188
194
190
194
197
195
492,0
507,5
210
198
204
200
204
207
205
516,7
532,1
220
208
214
210
214
217
215
541,8
557,2
240
228
234
230
234
237
235
590,8
606,2
250
238
244
240
244
247
245
615,8
631,2
260
-
-
-
-
-
-
-
-
280
-
-
-
-
-
-
-
-
300
288
294
290
294
297
295
738,8
754,2
22
45
33
38
33
39
41,5
39
133,0
152,0
50
38
43
38
44
46,5
44
147,9
167,0
55
43
48
43
49
51,5
49
162,8
182,0
60
48
53
48
54
56,5
54
177,7
197,0
65
53
58
53
59
61,5
59
192,7
212,0
70
58
63
58
64
66,5
64
207,6
227,0
75
63
68
63
69
71,5
69
222,5
241,0
80
68
73
68
74
76,5
74
237,4
256,0
85
73
78
73
79
81,5
79
252,3
271,0
90
78
83
78
84
86,5
84
267,3
286,0
95
83
88
83
89
91,5
89
282,2
301,0
100
88
93
88
94
96,5
94
297,1
316,0
105
93
98
93
99
101,5
99
312,0
331,0
110
98
103
98
104
106,5
104
326,0
346,0
115
103
108
103
109
111,5
109
341,9
361,0
120
108
113
108
114
116,5
114
356,9
376,0
(125)
113
118
113
119
121,5
119
372,0
391,0
130
118
123
118
124
126,5
124
386,6
406,0
140
128
133
128
134
136,5
134
416,5
435,0
150
138
143
138
144
146,5
144
446,3
465,0
160
148
153
148
154
156,5
154
476,2
495,0
170
158
163
158
164
166,5
164
506,0
525,0
180
168
173
168
174
176,5
174
535,8
555,0
190
178
183
178
184
186,5
184
565,7
585,0
200
188
193
188
194
196,5
194
595,5
615,0
210
198
203
198
204
206,5
204
625,4
644,0
220
208
213
208
214
216,5
214
655,2
674,0
240
228
233
228
234
236,5
234
714,7
734,0
250
238
243
238
244
246,5
244
744,7
764,0
260
-
-
-
-
-
-
-
-
280
-
-
-
-
-
-
-
-
300
288
293
288
294
296,5
294
893,7
913,0
24
(36)
24
-
-
30
-
-
126,0
149,0
50
38
44
176,0
198,0
55
43
49
194,0
216,0
60
48
54
212,0
234,0
65
53
59
229,0
252,0
70
58
64
247,0
269,0
75
63
69
265,0
287,0
80
68
74
283,0
305,0
85
73
79
300,0
323,0
90
78
84
318,0
340,0
95
83
89
336,0
358,0
100
88
94
354,0
376,0
105
93
99
371,0
394,0
110
98
104
389,0
411,0
115
103
109
407,0
429,0
120
108
114
425,0
447,0
(125)
113
119
442,0
463,0
130
118
124
460,0
482,0
140
128
134
496,0
518,0
150
138
144
531,0
553,0
160
148
154
567,0
589,0
170
158
164
602,0
624,0
180
168
174
638,0
660,0
190
178
184
673,0
695,0
200
188
194
709,0
732,0
210
198
204
744,0
767,0
220
208
214
780,0
802,0
240
228
234
851,0
873,0
250
238
244
887,0
909,0
260
-
-
-
-
280
-
-
-
-
300
288
294
1064,0
1086,0
(25)
(36)
24
29
24
30
32,5
30
134,0
165,0
45
33
38
33
39
41,5
39
172,0
203,0
55
43
48
43
49
51,5
49
210,0
242,0
60
48
53
48
54
56,5
54
230,0
261,0
65
53
58
53
59
61,5
59
249,0
281,0
70
58
63
58
64
66,5
64
268,0
300,0
75
63
68
63
69
71,5
69
288,0
319,0
80
68
73
68
74
76,5
74
307,0
338,0
85
73
78
73
79
81,5
79
326,0
358,0
90
78
83
78
84
86,5
84
345,0
377,0
95
83
88
83
89
91,5
89
365,0
396,0
100
88
93
88
94
96,5
94
384,0
415,0
105
93
98
93
99
101,5
99
403,0
435,0
110
98
103
98
104
106,5
104
422,0
454,0
115
103
108
103
109
111,5
109
442,0
473,0
120
108
113
108
114
116,5
114
461,0
492,0
(125)
113
118
113
119
121,5
119
481,0
511,0
130
118
123
118
124
126,5
124
499,0
531,0
140
128
133
128
134
136,5
134
538,0
569,0
150
138
143
138
144
146,5
144
577,0
608,0
160
148
153
148
154
156,5
154
615,0
647,0
170
158
163
158
164
166,5
164
654,0
685,0
180
168
173
168
174
176,5
174
692,0
724,0
190
178
183
178
184
186,5
184
730,0
762,0
200
188
193
188
194
196,5
194
769,0
801,0
210
198
203
198
204
206,5
204
808,0
839,0
220
208
213
208
214
216,5
214
846,0
878,0
240
228
233
228
234
236,5
234
923,0
955,0
250
238
243
238
244
246,5
244
962,0
993,0
260
-
-
-
-
-
-
-
-
280
-
-
-
-
-
-
-
-
300
288
293
288
294
296,5
294
1158,0
1158,0
27
55
43
-
-
-
-
-
247,0
283,0
60
48
269,0
306,0
65
53
292,0
329,0
70
58
314,0
352,0
75
63
336,0
373,0
80
68
360,0
396,0
85
73
382,0
418,0
90
78
414,0
445,0
95
83
437,0
464,0
100
88
449,0
486,0
105
93
471,0
507,0
110
98
491,0
529,0
115
103
513,0
554,0
120
108
536,0
579,0
(125)
113
562,0
602,0
130
118
584,0
629,0
140
128
629,0
666,0
150
138
674,0
712,0
160
148
720,0
761,0
170
158
762,0
802,0
180
168
805,0
848,0
190
178
854,0
892,0
200
188
900,0
937,0
210
198
948,0
982,0
220
208
990,0
1027,0
240
228
1080,0
1123,0
250
238
1123,0
1153,0
260
-
-
-
280
-
-
-
300
288
1351,0
1376,0
(28)
45
33
38
33
39
41,5
39
216,0
256,0
50
38
43
38
44
46,5
44
240,0
280,0
55
43
48
43
49
51,5
49
264,0
304,0
60
48
53
48
54
56,5
54
288,0
328,0
65
53
58
53
59
61,5
59
313,0
352,0
70
58
63
58
64
66,5
64
337,0
377,0
75
63
68
63
69
71,5
69
361,0
401,0
80
68
73
68
74
76,5
74
386,0
425,0
85
73
78
73
79
81,5
79
409,0
449,0
90
78
83
78
84
86,5
84
433,0
473,0
95
83
88
83
89
91,5
89
458,0
497,0
100
88
93
88
94
96,5
94
482,0
522,0
105
93
98
93
99
101,5
99
506,0
546,0
110
98
103
98
104
106,5
104
530,0
570,0
115
103
108
103
109
111,5
109
554,0
594,0
120
108
113
108
114
116,5
114
578,0
618,0
(125)
113
118
113
119
121,5
119
600,0
643,0
130
118
123
118
124
126,5
124
627,0
667,0
140
128
133
128
134
136,5
134
675,0
715,0
150
138
143
138
144
146,5
144
723,0
763,0
160
148
153
148
154
156,5
154
772,0
812,0
170
158
163
158
164
166,5
164
820,0
860,0
180
168
173
168
174
176,5
174
868,0
908,0
190
178
183
178
184
186,5
184
916,0
957,0
200
188
193
188
194
196,5
194
965,0
1005,0
210
198
203
198
204
206,5
204
1013,0
1053,0
220
208
213
208
214
216,5
214
1062,0
1102,0
240
228
233
228
234
236,5
234
1158,0
1192,0
250
238
243
238
244
246,5
244
1207,0
1241,0
260
-
-
-
-
-
-
-
-
280
-
-
-
-
-
-
-
-
300
288
293
288
294
296,5
294
1448,0
1488,0
30
55
39
46
39
47
50,5
47
303,0
348,0
60
44
51
44
52
55,5
52
331,0
376,0
65
49
56
49
57
60,5
57
359,0
403,0
70
54
61
54
62
65,5
62
387,0
431,0
75
59
66
59
67
70,5
67
414,0
459,0
80
64
71
64
72
75,5
72
442,0
487,0
85
69
76
69
77
80,5
77
470,0
514,0
90
74
81
74
82
85,5
82
498,0
542,0
95
79
86
79
87
90,5
87
525,0
570,0
100
84
91
84
92
95,5
92
553,0
598,0
105
89
96
89
97
100,5
97
581,0
625,0
110
94
101
94
102
105,5
102
609,0
653,0
115
99
106
99
107
110,5
107
636,0
681,0
120
104
111
104
112
115,5
112
664,0
709,0
(125)
109
116
109
117
120,5
117
690,0
730,0
130
114
121
114
122
125,5
122
720,0
764,0
140
124
131
124
132
135,5
132
775,0
820,0
150
134
141
134
142
145,5
142
830,0
875,0
160
144
151
144
152
155,5
152
886,0
931,0
170
154
161
154
162
165,5
162
942,0
986,0
180
164
171
164
172
175,5
172
997,0
1042,0
190
174
181
174
182
185,5
182
1049,0
1094,0
200
184
191
184
192
195,5
192
1108,0
1153,0
210
194
201
194
202
205,5
202
1164,0
1209,0
220
204
211
204
212
215,5
212
1219,0
1263,0
240
224
231
224
232
235,5
232
1330,0
1374,0
250
234
241
234
242
245,5
242
1385,0
1430,0
260
-
-
-
-
-
-
-
-
280
-
-
-
-
-
-
-
-
300
284
291
284
292
295,5
292
1663,0
1707,0
(32)
55
-
-
-
-
-
-
-
-
60
44
51
52
55,5
374,0
433,0
65
49
56
57
60,5
406,0
465,0
70
54
61
62
65,5
437,0
496,0
75
59
66
67
70,5
469,0
528,0
80
64
71
72
75,5
500,0
559,0
85
69
76
77
80,5
532,0
591,0
90
74
81
82
85,5
563,0
623,0
95
79
86
87
90,5
595,0
654,0
100
84
91
92
95,5
626,0
686,0
105
89
96
97
100,5
658
717
110
94
101
102
105,5
690
749
115
99
106
107
110,5
721
780
120
104
111
112
115,5
753
812
(125)
109
116
117
120,5
785
844
130
114
121
122
125,5
816
875
140
124
131
132
135,5
879
938
150
134
141
142
145,5
942
1001
160
144
151
152
155,5
1005
1064
170
154
161
162
165,5
1068
1128
180
164
171
172
175,5
1132
1191
190
174
181
182
185,5
1195
1254
200
184
191
192
195,5
1258
1317
210
194
201
202
205,5
1321
1380
220
204
211
212
215,5
1384
1443
240
224
231
232
235,5
1510
1570
250
234
241
242
245,5
1573
1633
260
-
-
-
-
-
-
280
-
-
-
-
-
-
300
284
291
292
295,5
1889
1948
33
65
49
-
-
57
-
-
429
496
70
54
62
462
528
75
59
67
496
560
80
64
72
530
592
85
69
77
563
630
90
74
82
595
664
95
79
87
628
696
100
84
92
668
732
105
89
97
702
765
110
94
102
730
796
115
99
107
763
832
120
104
112
797
866
(125)
109
117
829
898
130
114
122
864
933
140
124
132
931
997
150
134
142
998
1068
160
144
152
1071
1135
170
154
162
1139
1203
180
164
172
1207
1270
190
174
182
1269
1337
200
184
192
1342
1405
210
194
202
1409
1482
220
204
212
1476
1539
240
224
232
1610
1674
250
234
242
1678
1741
260
-
-
-
-
280
-
-
-
-
300
284
292
2014
2053
36
70
54
60
-
62
65
-
554,0
629,0
75
59
65
67
70
594,0
669,0
80
64
70
72
75
634,0
709,0
85
69
75
77
80
674,0
749,0
90
74
80
82
85
714,0
789,0
95
79
85
87
90
754,0
829,0
100
84
90
92
95
794,0
869,0
105
89
95
97
100
834,0
909,0
110
94
100
102
105
874,0
949,0
115
99
105
107
110
914,0
989,0
120
104
110
112
115
954,0
1029,0
(125)
109
115
117
120
994,0
1069,0
130
114
120
122
125
1034,0
1109,0
140
124
130
132
135
1113,0
1188,0
150
134
140
142
145
1193,0
1268,0
160
144
150
152
155
1273,0
1348,0
170
154
160
162
165
1353,0
1428,0
180
164
170
172
175
1433,0
1508,0
190
174
180
182
185
1513,0
1588,0
200
184
190
192
195
1593,0
1668,0
210
194
200
202
205
1673,0
1748,0
220
204
210
212
215
1753,0
1828,0
240
224
230
232
235
1912,0
1987,0
250
234
240
242
245
1992,0
2067,0
260
-
-
-
-
-
-
280
-
-
-
-
-
-
300
284
290
292
295
2392,0
2467,0
40
75
59
65
-
67
70
-
734,0
826,0
80
64
70
72
75
779,0
872,0
85
69
75
77
80
832,0
925,0
90
74
80
82
85
882,0
974,0
95
79
85
87
90
931,0
1024,0
100
84
90
92
95
980,0
1073,0
105
89
95
97
100
1030,0
1122,0
110
94
100
102
105
1079,0
1171,0
115
99
105
107
110
1128,0
1220,0
120
104
110
112
115
1178,0
1270,0
(125)
109
115
117
120
1228,0
1320,0
130
114
120
122
125
1276,0
1368,0
140
124
130
132
135
1375,0
1467,0
150
134
140
142
145
1474,0
1566,0
160
144
150
152
155
1572,0
1664,0
170
154
160
162
165
1671,0
1763,0
180
164
170
172
175
1770,0
1862,0
190
174
180
182
185
1868,0
1960,0
200
184
190
192
195
1967,0
2059,0
210
194
200
202
205
2066,0
2158,0
220
204
210
212
215
2164,0
2256,0
240
224
230
232
235
2362,0
2454,0
250
234
240
242
245
2460,0
2552,0
260
-
-
-
-
-
-
280
-
-
-
-
-
-
300
284
290
292
295
2954,0
3046,0
45
80
60
70
-
70
75
-
992,0
1120,0
90
70
80
80
85
1116,0
1250,0
95
75
85
85
90
1179,0
1310,0
100
80
90
90
95
1242,0
1370,0
105
85
95
95
100
1307,0
1440,0
110
90
100
100
105
1366,0
1500,0
115
95
105
105
110
1428,0
1560,0
120
100
110
110
115
1491,0
1620,0
(125)
105
115
115
120
1553,0
1685,0
130
110
120
120
125
1616,0
1750,0
140
120
130
130
135
1741,0
1870,0
150
130
140
140
145
1866,0
2000,0
160
140
150
150
155
1991,0
2120,0
170
150
160
160
165
2115,0
2250,0
180
160
170
170
175
2240,0
2370,0
190
170
180
180
185
2365,0
2500,0
200
180
190
190
195
2490,0
2620,0
210
190
200
200
205
2615,0
2750,0
220
200
210
210
215
2740,0
2870,0
240
220
230
230
235
2989,0
3120,0
250
230
240
240
245
3114,0
3240,0
260
-
-
-
-
-
-
280
-
-
-
-
-
-
300
280
290
290
295
3739,0
3870,0
50
90
70
79
-
80
84,5
-
1380,0
1540,0
95
75
84
85
89,5
1460,0
1610,0
100
80
89
90
94,5
1530,0
1690,0
105
85
94
95
99,5
1610,0
1770,0
110
90
99
100
104,5
1690,0
1840,0
115
95
104
105
109,5
1760,0
1920,0
120
100
109
110
114,5
1840,0
2000,0
(125)
105
114
115
119,5
1920,0
2075,0
130
110
119
120
124,5
2000,0
2150,0
140
120
129
130
134,5
2150,0
2310,0
150
130
139
140
144,5
2300,0
2460,0
160
140
149
150
154,5
2460,0
2610,0
170
150
159
160
164,5
2610,0
2770,0
180
160
169
170
174,5
2770,0
2920,0
190
170
179
180
184,5
2920,0
3080,0
200
180
189
190
194,5
3080,0
3230,0
210
190
199
200
204,5
3230,0
3380,0
220
200
209
210
214,5
3380,0
3540,0
240
220
229
230
234,5
3690,0
3850,0
250
230
239
240
244,5
3850,0
4000,0
260
-
-
-
-
-
-
280
-
-
-
-
-
-
300
280
289
290
294,5
4620,0
4770,0
55
110
90
99
-
100
104,5
-
2040,0
2250,0
115
95
104
105
109,5
2140,0
2340,0
120
100
109
110
114,5
2230,0
2440,0
(125)
105
114
115
119,5
2320,0
2530,0
130
110
119
120
124,5
2420,0
2630,0
140
120
129
130
134,5
2600,0
2810,0
150
130
139
140
144,5
2790,0
3000,0
160
140
149
150
154,5
2980,0
3180,0
170
150
159
160
164,5
3160,0
3270,0
180
160
169
170
174,5
3350,0
3560,0
190
170
179
180
184,5
3540,0
3740,0
200
180
189
190
194,5
3720,0
3930,0
210
190
199
200
204,5
3910,0
4120,0
220
200
209
210
214,5
4090,0
4300,0
240
220
229
230
234,5
4470,0
4680,0
250
230
239
240
244,5
4650,0
4860,0
260
-
-
-
-
-
-
280
-
-
-
-
-
-
300
280
289
290
294,5
5590,0
5800,0
60
120
100
109
-
110
114,5
-
2650,0
2890,0
(125)
105
114
115
119,5
2765,0
3005,0
130
110
119
120
124,5
2880,0
3120,0
140
120
129
130
134,5
3100,0
3340,0
150
130
139
140
144,5
3320,0
3560,0
160
140
149
150
154,5
3540,0
3780,0
170
150
159
160
164,5
3760,0
4010,0
180
160
169
170
174,5
3990,0
4230,0
190
170
179
180
184,5
4210,0
4450,0
200
180
189
190
194,5
4430,0
4670,0
210
190
199
200
204,5
4650,0
4890,0
220
200
209
210
214,5
4870,0
5120,0
240
220
229
230
234,5
5320,0
5560,0
250
230
239
240
244,5
5540,0
5780,0
260
-
-
-
-
-
-
280
-
-
-
-
-
-
300
280
289
290
294,5
6650,0
6890,0
70
130
106
117
-
118
123,5
-
3920,0
4310,0
140
116
127
128
133,5
4220,0
4610,0
150
126
137
138
143,5
4520,0
4920,0
160
136
147
148
153,5
4820,0
5220,0
170
146
157
158
163,5
5120,0
5520,0
180
156
167
168
173,5
5430,0
5820,0
190
166
177
178
183,5
5730,0
6120,0
200
176
187
188
193,5
6030,0
6430,0
210
186
197
198
203,5
6330,0
6730,0
220
196
207
208
213,5
6630,0
7030,0
240
216
227
228
233,5
7240,0
7630,0
250
226
237
238
243,5
7550,0
7940,0
260
-
-
-
-
-
-
280
-
-
-
-
-
-
300
276
287
288
293,5
9050,0
9450,0
80
160
136
143
-
148
151,5
-
6300,0
6800,0
170
146
153
158
161,5
6700,0
7190,0
180
156
163
168
171,5
7090,0
7590,0
190
166
173
178
181,5
7480,0
7980,0
200
176
183
188
191,5
7880,0
8380,0
210
186
193
198
201,5
8270,0
8770,0
220
196
203
208
211,5
8670,0
9170,0
240
216
223
228
231,5
9460,0
9960,0
250
226
233
238
241,5
9850,0
10350,0
260
-
-
-
-
-
-
280
-
-
-
-
-
-
300
276
283
288
291,5
11820,0
12320,0
90
190
162
173
-
176
181,5
-
9460,0
10190,0
200
172
183
186
191,5
9950,0
10690,0
210
182
193
196
201,5
10450,0
11190,0
220
192
203
206
211,5
10950,0
11690,0
240
212
223
226
231,5
11950,0
12690,0
250
222
233
236
241,5
12450,0
13190,0
260
-
-
-
-
-
-
280
-
-
-
-
-
-
300
272
283
286
291,5
14950,0
15680,0
100
200
172
183
-
186
191,5
-
12290,0
13810,0
210
182
193
196
201,5
12910,0
14420,0
220
192
203
206
211,5
13520,0
15660,0
240
212
223
226
231,5
14760,0
16270,0
250
222
233
236
241,5
15370,0
19360,0
260
-
-
-
-
-
-
280
-
-
-
-
-
-
300
272
283
286
291,5
18460,0
22570,0
Примечания:
1. Размеры, указанные в скобках, применять не рекомендуется.
2. Масса осей типа 5 приведена для осей с нормальным буртиком.
Таблица 2
мм
d
le
l1
l2
dк
K
d1
d2
d3
b
r
e
r1
c
норм.
увел.
норм.
увел.
норм.
увел.
3
3
-
-
-
5
-
-
-
0,8
-
-
-
-
0,6
0,6
-
0,6
4
1,5
6
7
1
1,5
1,0
3
1,5
5
4
8
-
1,6
-
1,2
6
3
10
-
2,0
-
1,6
4
5,6
-0,1
0,4
8
5
12
14
2,0
3
2,0
7,6
10
2,5
4
14
18
2,5
4,0
3,2
8
9,6
1,0
11
-
-
15
-
-
-
-
-
-
12
5,5
2,5
4
16
20
8
11,4
-0,1
1,5
0,6
14
6,0
3,0
5
18
22
3,0
4,0
10
13,4
2,0
1,6
16
20
25
4,5
15,0
1,0
18
6
7,0
22
28
5,0
5,0
14
17,0
1,0
20
8,0
25
30
4,0
18,8
-0,2
1,0
1,2
22
3,5
6
28
33
5,5
18
20,8
2,5
24
9,0
-
-
30
36
6,0
6,3
-
-
-
-
-
(25)
3,5
6
32
38
5,0
20
23,8
-0,2
2,5
1,2
27
-
-
36
40
-
-
-
-
-
(28)
3,5
6
20
26,8
-0,2
2,5
1,2
30
8
10
4,5
8
38
44
8,0
8,0
24
28,8
(32)
-
40
45
6,0
-
-
1,6
-
2,5
33
-
47
-
-
36
5,0
45
50
28
3,0
40
50
55
32
45
10
12
55
60
7,0
9,0
10,0
36
2,5
50
5,5
60
66
40
3,5
55
14
65
72
8,0
11,0
45
60
70
78
12,0
70
12
16
6,5
80
90
10,0
13,0
13,0
55
80
8,5
90
100
65
4,0
90
14
100
110
12,0
75
4,0
100
110
120
85
Примечания:
1. Допускается изготовление осей с увеличенным диаметром отверстия под шплинт d1, равным диаметру отверстия следующего большего размера или с уменьшенным диаметром под шплинт d1, равным диаметру отверстия предыдущего меньшего размера.
2. Допускаются по согласованию между изготовителем и потребителем другие значения размеров c, r и e, а также изготовление осей с канавкой для выхода шлифовального круга по ГОСТ 8820-69.
3. (Исключен, Изм. № 2).
4. Размеры, указанные в скобках, применять не рекомендуется.
1.2 Условное обозначение осей должно соответствовать следующей схеме:
Ось X-X...X XX(X) x X...X.X.X.X...X.X. XX-XX.XX(X)-XX(X).X...X ГОСТ 9650-80
Обозначения видов термообработки и шкалы, по которым указываются твердость осей, в условном обозначении должны соответствовать приведенным в табл. 3.
Таблица 3
Вид термообработки
Обозначение вида термообработки
Шкала твердости
Улучшение
1
По Бринеллю (HB)
Закалка объемная
2
По Роквеллу (HRCэ)
Закалка ТВЧ
3
Цементация
4
Азотирование
5
По Виккерсу (HV)
Пример условного обозначения оси типа 2, диаметром d = 20 мм, с полем допуска h11, длиной L = 60 мм, из стали Ст3сп ГОСТ 380-88, без термообработки и без покрытия:
Ось 2-20 h11x60.Ст3сп ГОСТ 9650-80.
То же, с d1ув, l1ув из стали 40Х ГОСТ 4543-71, с улучшением, с твердостью 228...302 HB, с цинковым покрытием по ГОСТ 9.306-85 толщиной 15 мкм:
То же, типа 6, с увеличенным буртиком Dув и высотой Hув с закругленным концом стержня, с изменениями параметров по п. 2.9, с увеличенным отверстием d1ув, из стали 20 ГОСТ 1050-74, с цементацией на глубину 0,8 — 1,5 мм, с твердостью 57...63 HRCэ, с окисным покрытием с последующим нанесением лакокрасочного покрытия:
Примечание. Разрыв записи в технической документации производить по точкам.
(Измененная редакция, Изм. № 1, 2).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Оси должны быть изготовлены в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Оси должны быть изготовлены из стали по ГОСТ 380-88, ГОСТ 1050-74, ГОСТ 4543-71, ГОСТ 5632-72, ГОСТ 1414-75 и ГОСТ 10702-78.
Предпочтительная твердость сталей для изготовления осей 125 — 245 HB.
Оси, применяемые в агрессивных средах, при высоких и низких температурах, могут быть изготовлены из других материалов по согласованию между потребителем и изготовителем.
(Измененная редакция, Изм. № 2).
2.3 Покрытия осей — по ГОСТ 9.303-84, ГОСТ 9.306-85 и ГОСТ 9.301-86.
2.4. Трещины, раковины, плены, инородные включения, коррозия не допускаются.
2.5. Допускается закругление головки и конца стержня оси радиусом, равным размеру фасок соответственно e и c.
(Измененная редакция, Изм. № 2).
2.6. Заусенцы в отверстиях не допускаются. Допускаются фаски. Острые кромки в отверстиях притупить.
(Измененная редакция, Изм. № 2).
2.7. Поля допусков размеров должны соответствовать указанным в табл. 3а.
Таблица 3а
Обозначение размеров
Поля допусков
d
f8, h8, f9, a11, c11, d11, h11, h12, b12
к
js14 (js16)
dк, d2
h14
d1, b
H13 (H14)
l
js15
\pm \frac{jT14}{2} остальные
отверстия
H13
\pm \frac{jT13}{2} остальные
Примечание. (Исключено, Изм. № 2).
(Измененная редакция, Изм. № 2).
2.8. Параметр шероховатости Ra (ГОСТ 2789-73) цилиндрической поверхности А в зависимости от диаметра d и полей допусков не должен быть более значений, указанных в табл. 4.
Таблица 4
мкм
d, мм
Для полей допусков
f8, h8, f9
a11; c11, d11, h11
h12, b12
3 — 10
2,5 (10)
2,5 (10)
5 (20)
11 — 50
2,5 (10)
5,0 (20)
10 (40)
55 — 100
5,0 (20)
5,0 (20)
10 (40)
Примечание. В скобках указаны значения параметра шероховатости Rz; применение параметра Ra предпочтительно.
(Измененная редакция, Изм. № 2).
2.9. По заказу потребителя допускаются предельные отклонения наружного диаметра dк, высота буртика K, технологические уклоны на поверхностях Б, В, Е и радиальное биение поверхности В относительно поверхности А — не более соответствующих норм на штампованные поковки класса II по ГОСТ 7505-74, а параметры шероховатости цилиндрической поверхности буртика и его наружного торца — Rz <= 630 мкм.
(Измененная редакция, Изм. № 2).
2.10. Для осей типов 1 — 4, изготовляемых без обработки наружной поверхности, допускается, при условии выполнения норм п. 2.7, шероховатость, соответствующая шероховатости поверхности исходной заготовки из проката.
2.11. Отклонение расположения поверхностей осей не должны превышать допусков, указанных в табл. 5.
Таблица 5
мм
d
Допуски
соосности поверхности В относительно поверхности А (в радиусном выражении)
торцевого биения поверхности Г относительно поверхности А
пересечения оси отверстия d1 относительно оси поверхности А (в радиусном выражении)
До 10
0,25
0,06
0,25
Св. 10 до 18
0,40
0,10
0,30
Св. 18 до 30
0,60
0,12
0,40
Св. 30 до 50
0,85
0,16
0,50
Св. 50
1,00
0,25
0,60
2.12. По заказу потребителя оси диаметром 5 мм и более, длиной не менее пятикратного диаметра, изготовляемые без термообработки, должны выдерживать изгиб в холодном состоянии на угол не менее 45° без возникновения надрывов и трещин.
2.13. По заказу потребителя у основания буртиков осей с d <= 20 мм типов 5 — 8, изготовляемых без термообработки, не должны появляться признаки разрушения при отклонении поверхности Г до 15° от исходного положения.
2.14. По заказу потребителя оси должны выдерживать срезающие нагрузки, значения которых устанавливают по согласованию между потребителем и изготовителем.
3. ПРАВИЛА ПРИЕМКИ
3.1. Для проверки соответствия осей требованиям настоящего стандарта предприятие-изготовитель должно проводить приемо-сдаточные испытания.
3.2. Оси следует предъявлять к приемо-сдаточным испытаниям партиями. Размер партий устанавливает изготовитель. Партия должна состоять из осей одного номинального размера, прошедших технологический процесс по одной технологической документации и предъявленных к приемке по одному документу.
на соответствие пп. 1.1, 2.4, 2.6 — 2.11 — в порядке, предусмотренном для контроля размеров и внешнего вида изделий нормальной точности по ГОСТ 17769-83 (за главный размер принимают размер d);
на соответствие пп. 2.12 — 2.14 и по твердости — в порядке, указанном для контроля механических свойств по ГОСТ 17769-83.
3.1 — 3.3. (Измененная редакция, Изм. № 1).
4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ
4.1. Требования пп. 1.1, 2.7, 2.9 контролируют универсальными средствами.
4.2. Шероховатость (пп. 1.1 и 2.8) проверяют сравнением с эталонными образцами по ГОСТ 9378-75 или на приборах.
4.3. Требования по пп. 2.4 и 2.6 контролируют осмотром без применения увеличительных приборов.
4.4 Требования по п. 2.11 контролируют следующими методами.
Отклонение от соосности поверхности В относительно поверхности А определяют как среднее значение наибольшего и наименьшего показаний измерительной головки, полученных при вращении контролируемой оси по схеме, указанной на черт. 2.
Черт. 2
Контролируемую ось поворачивают вокруг своей оси не менее чем на полный оборот.
Торцевое биение поверхности Г относительно поверхности А определяют как разность наибольшего и наименьшего показаний измерительной головки, полученных при вращении контролируемой оси по схеме, указанной на черт. 2.
Измерительную головку устанавливают на наибольшем диаметре торца. Контролируемую ось поворачивают вокруг своей оси не менее чем на полный оборот (см. черт. 2).
Допускается контроль торцевого биения проводить с помощью втулки и щупа. Допускается при dкнорм >= 32 мм и dкув >= 20 мм применение прибора с установкой упора к торцу Г.
Отклонение от пересечения оси отверстия d1 >= 1,6 мм с осью поверхности А проверяется введением в отверстие оправки (с зазором 0,1 — 0,2 мм) и измерением расстояний между наиболее удаленными образующими Д и Е оправки и оси при любом положении оси и после поворота ее на 180° вокруг своей оси (черт. 3).
Черт. 3
Величина отклонения от пересечения определяется разностью обоих измерений, для радиусного выражения значение отклонения должно быть разделено на два.
Допускается отклонение от пересечения оси отверстия с осью поверхности А не контролировать в готовых осях при условии обеспечения этих отклонений технологическим процессом.
(Измененная редакция, Изм. № 1, 2).
4.5. Твердость термообработанных осей должна проверяться в среднем сечении поверхности А по ГОСТ 9012-59 и ГОСТ 9013-59.
4.6. Оси подвергают испытанию на изгиб (п. 2.12), плавно прикладывая нагрузку, в тисках или специальном приспособлении с закругленными губками, радиус которых должен быть равен диаметру испытываемой оси.
4.7. Оси типов 5 — 8 подвергают испытанию на отрыв буртика (п. 2.13) по ГОСТ 1759.4-87. Размер диаметра отверстия матрицы должен соответствовать размеру по 1-му ряду ГОСТ 11284-75.
4.8. Испытания на срез (п. 2.14) производят по методике, согласованной с потребителем.
5. УПАКОВКА И МАРКИРОВКА
5.1 Упаковка осей и маркировка тары — по ГОСТ 18160-72.
