ГОСТ 9627.3-75. Государственный стандарт Союза ССР. Древесина слоистая клееная. Метод определения маслостойкости
(введен в действие Постановлением Госстандарта СССР от 12.12.1975 № 3884)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 11 — 12, 1994). Документ утрачивает силу с 1 января 1996 года. Документ введен в действие с 1 января 1977 года. Взамен ГОСТ 9628-61 в части метода определения маслостойкости.
Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 12 декабря 1975 г. № 3884
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МЕТОД ОПРЕДЕЛЕНИЯ МАСЛОСТОЙКОСТИ
Glued plywood. Method for determination of oil resistances
Взамен ГОСТ 9628-61 в части метода определения маслостойкости
Постановлением Государственного комитета стандартов Совета Министров СССР от 12 декабря 1975 г. № 3884 срок введения установлен
Постановлением Госстандарта СССР от 24.10.90 № 2680 срок действия продлен
Настоящий стандарт распространяется на фанеру, фанерные и столярные плиты, древесные слоистые пластики и устанавливает метод определения маслостойкости.
1. АППАРАТУРА И МАТЕРИАЛЫ
1.1 Для определения маслостойкости применяют следующие аппаратуру и материалы:
прибор электрический нагревательный по ГОСТ 14919-83;
емкости эмалированная и сетчатая, изготовленная из круглой проволоки по ГОСТ 2771-81 (см. чертеж);
щуп № 2, кл. 2 по ТУ 2-034-225-87;
лупу по ГОСТ 25706-83;
масло трансформаторное марки ТКп по ГОСТ 982-68;
кисть № 6 из синтетического волоса.

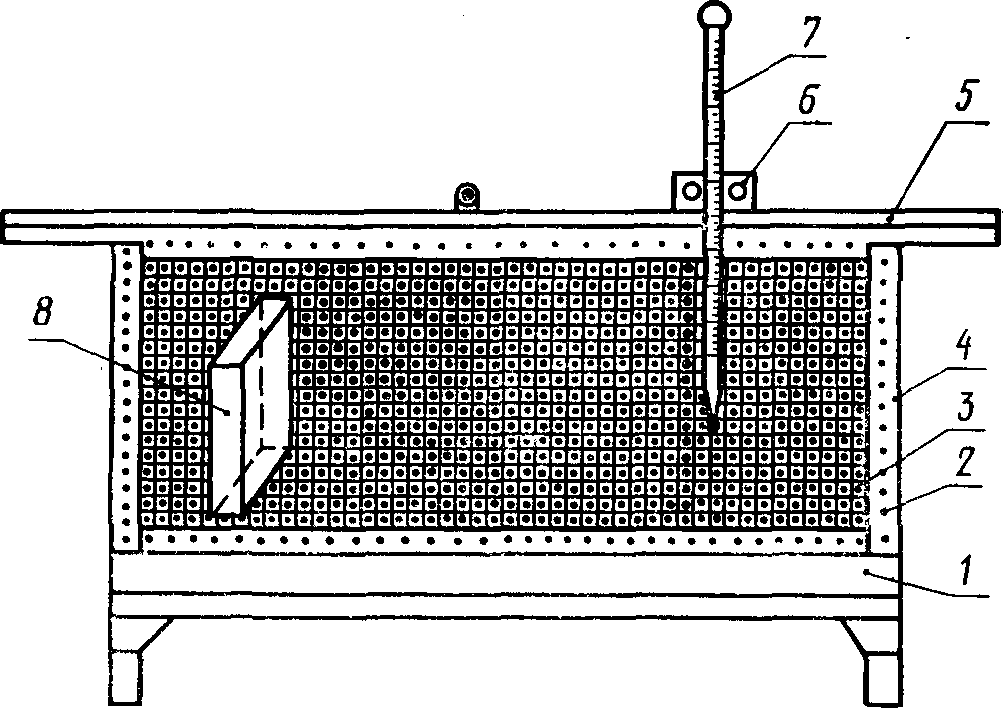

1 — электрический нагревательный прибор; 2 — трансформаторное масло; 3 — сетчатая емкость; 4 — эмалированная емкость; 5 — крышка эмалированной емкости; 6 — вентиляционный колпачок; 7 — термометр; 8 — испытываемый образец
2. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ К ИСПЫТАНИЮ
2.1. Отбор образцов и точность их изготовления должны соответствовать требованиям ГОСТ 9620-72.
2.2. Маслостойкость определяют на образцах размером 100 x 100 x s мм (s — толщина образца, равная толщине материала).
2.3. Перед испытанием кромочные поверхности образцов обрабатывают кистью клеем ВИАМ Б-3 или БФ-2 и БФ-4 по ГОСТ 12172-74.
Допускается применять другие виды клеев или лаков, имеющих аналогичные свойства покрытия.
2.4 Кромочные поверхности покрывают два раза.
При каждом покрытии норма расхода клея должна составлять 150 — 200 г/м2.
2.5. Режимы нанесения клеев указаны в рекомендуемом приложении.
3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
3.1. Подготовленные к испытанию образцы укладывают торцами в сетчатую металлическую емкость. Емкость с образцами погружают не ближе 30 мм от дна в эмалированный сосуд с трансформаторным маслом при температуре 20 +/- 2 °C. Слой трансформаторного масла над образцами должен составлять 10 — 15 мм. Трансформаторное масло в течение 30 мин подогревают до температуры (55 +/- 2) °C и при этой температуре образцы выдерживают не менее 30 мин. Затем температуру трансформаторного масла повышают в течение 30 — 60 мин до (103 +/- 2) °C и при этой температуре образцы выдерживают 6 ч.
3.2. По окончании времени испытания образцы извлекают тигельными щипцами из сосуда и в горячем состоянии осматривают для выявления дефектов (вспучиваний, расслоений, трещин). Для выявления дефектов применяют лупу, для измерения трещин — щуп.
РЕЖИМЫ ДЛЯ ПОКРЫТИЙ КРОМОЧНЫХ ПОВЕРХНОСТЕЙ ОБРАЗЦА
Примечание. В случае повышенной вязкости клеев БФ-2 и БФ-4 в качестве растворителя используют спирт по ГОСТ 10779-78.
