ГОСТ 9553-74. Государственный стандарт Союза ССР. Стекло силикатное и стеклокристаллические материалы. Метод определения плотности
(введен в действие Постановлением Госстандарта СССР от 20.05.1974 № 1235)
Внимание
Документ утратил силу с 1 марта 2019 года в связи с изданием Приказа Росстандарта от 27.03.2018 № 149-ст. Взамен введен в действие ГОСТ 9553-2017. Документ утратил силу с 1 марта 2019 года в связи с изданием Приказа Росстандарта от 27.03.2018 № 149-ст. Взамен введен в действие ГОСТ 9553-2017. С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 11-12, 1994). Документ утрачивает силу с 1 января 1981 года. Документ введен в действие с 1 января 1976 года. Взамен ГОСТ 9553-60.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 9553-60"]:::rst n1["ГОСТ 9553-74"]:::rst click n1 "https://bukva.ai/docs/standart-gost-9553-74" "ГОСТ 9553-74. Государственный стандарт Союза ССР. Стекло силикатное и стеклокристаллические материалы. Метод определения плотности (введен в действие Постановлением Госстандарта СС" n2["ГОСТ 9553-2017"]:::doc click n2 "https://bukva.ai/docs/standart-gost-9553-2017" "ГОСТ 9553-2017. Межгосударственный стандарт. Стекло и изделия из него. Метод определения плотности (введен в действие Приказом Росстандарта от 27.03.2018 N 149-ст)" n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 20 мая 1974 г. № 1235
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТЕКЛО СИЛИКАТНОЕ И СТЕКЛОКРИСТАЛЛИЧЕСКИЕ МАТЕРИАЛЫ
Silica glass and glass crystal materials. Determination of density
Постановлением Государственного комитета стандартов Совета Министров СССР от 20 мая 1974 г. № 1235 срок действия установлен
с 1 января 1976 года до 1 января 1981 года
Настоящий стандарт распространяется на силикатное стекло и стеклокристаллические материалы и устанавливает метод определения плотности.
Стандарт не распространяется на пористые материалы.
Метод основан на определении отношения разностей масс образца стекла, взвешенного в воздухе и в воде.
1. АППАРАТУРА
Весы, обеспечивающие требуемую точность взвешивания;
термометр лабораторный по ГОСТ 215-73, обеспечивающий измерение температуры с погрешностью не более +/- 0,5 °C;
стакан стеклянный лабораторный, вместимостью 400 или 600 мл;
проволока металлическая диаметром 0,1 +/- 0,05 мм;
спирт ректификованный, технический по ГОСТ 18300-72;
вода дистиллированная по ГОСТ 6709-72.
2. МЕТОД ОТБОРА ОБРАЗЦОВ И ПОДГОТОВКА К ИСПЫТАНИЮ
Для определения плотности берут не менее пяти кусочков стекла. Масса каждого образца должна быть от 10 до 50 г.
Образцы не должны иметь каких-либо видимых дефектов, остаточных напряжений после отжига, должны быть очищены от загрязнений и обезжирены. Качество отжига проверяют по ГОСТ 7329-74, отсутствие дефектов и загрязнений — визуальным просмотром.
Для взвешивания образец обвязывают проволокой.
3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

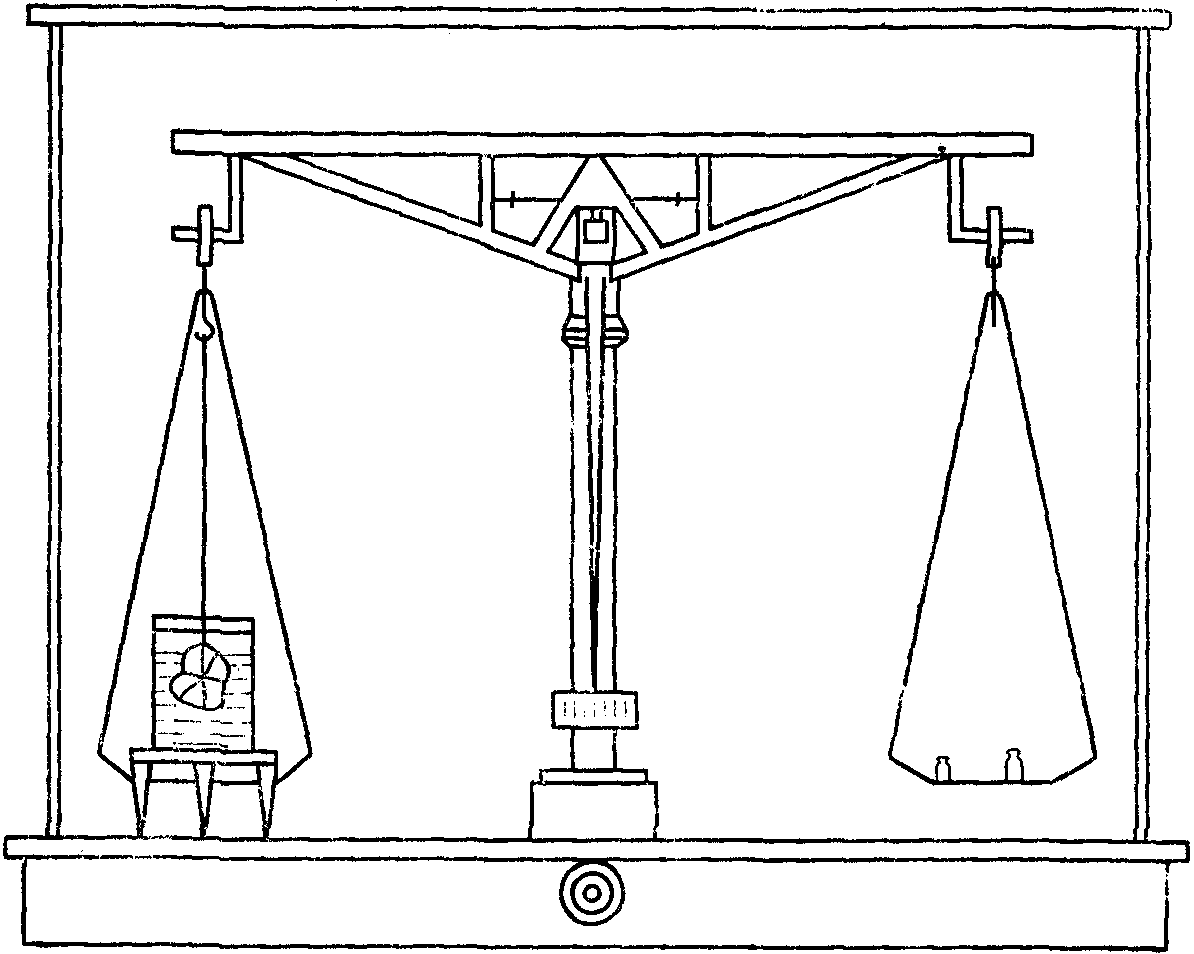

3.1. Образец в воздухе взвешивают следующим образом: к чашке уравновешенных весов прикрепляют проволоку и взвешивают ее. Затем образец закрепляют на проволоке и тоже взвешивают (см. чертеж).
3.2. Образец в воде взвешивают следующим образом: подвешенный образец полностью погружают в стакан с дистиллированной водой и взвешивают. Измеряют температуру воды в стакане и температуру окружающего воздуха.
Затем взвешивают в воде проволоку, погружая ее в воду без образца на ту же длину, что и с образцом.
Все взвешивания должны проводиться с погрешностью не более 0,0002 г.
При взвешивании образца и проволоки без образца в воде недопустимо образование на них пузырьков воздуха и прикасание их к стенкам и дну стакана.
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1 Плотность стекла (\rho) в г/см3 вычисляют по формуле
\rho = \frac{m_{1} - m_{2}}{(m_{1} - m_{2}) - (m_{3} - m_{4})} \cdot (\rho_{\text{ж}} - \rho_{\text{в}}) + \rho_{\text{в}} ,
где m1 — масса образца с проволокой в воздухе, г;
m2 — масса проволоки в воздухе, г;
m3 — масса образца с проволокой в воде, г;
m4 — масса проволоки в воде, г;
\rho_{\text{ж}} — плотность воды при температуре взвешивания, г/см3;
\rho_{\text{в}} — плотность воздуха при температуре взвешивания, г/см3.
Результат вычисляют с точностью до третьего знака и берут среднее арифметическое пяти определений. Допускаемое отклонение от среднего значения результатов не должно превышать +/- 0,2%.
