ГОСТ 9065-75*. Государственный стандарт Союза ССР. Шайбы для фланцевых соединений с температурой среды от 0 до 650 °C. Типы и основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 9065-75*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 28.03.1975 № 794)

(ред. от 01.12.1985)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 11-12, 1994). Документ введен в действие с 1 января 1976 года. Взамен ГОСТ 9065-69.

Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ С ТЕМПЕРАТУРОЙ СРЕДЫ ОТ 0 ДО 650 °C

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Washers for flanged connections with medium temperature from 0 to 650 °C. Types and main dimensions

ГОСТ 9065-75*

Группа Г18

Взамен ГОСТ 9065-69

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен

с 1 января 1976 года

Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срок действия продлен

до 1 января 1996 года

Переиздание (сентябрь 1986 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., декабре 1985 г. (ИУС 9-80, 4-86).

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на шайбы подкладные для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650 °C.

Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Pу менее 4 МПа (40 кгс/см2).

(Измененная редакция, Изм. № 1).

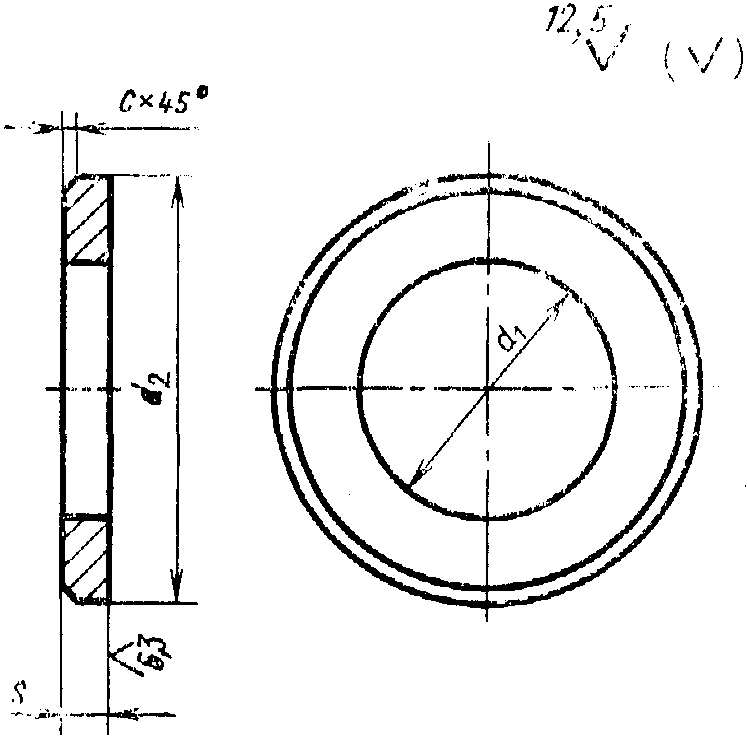

2. Размеры шайб должны соответствовать указанным на чертеже и в таблице.

рис. 1

мм

Номинальный диаметр резьбы шпильки d	10	12	16	20	(22)	24	(27)	30	36	42	48
Внутренний диаметр d1 (пред. откл. по H12)	11	13	17	21	23	25	28	31	37	43	50
Наружный диаметр d2 (пред. откл. по h14)	18	24	30	37	39	44	50	56	66	78	90
Толщина шайбы s (пред. откл. по h14)	2,5			4			5		6		10
Фаска c	0,5			1,0			1,6				2,0
Допускаемое смещение оси отверстия	0,5	0,6				0,7

Продолжение

мм

Номинальный диаметр резьбы шпильки d	(52)	56	(60)	64	(68)	72	(76)	80	90	100	110	(120)	125	140	160
Внутренний диаметр d1 (пред. откл. по H12)	54	58	62	66	70	74	78	82	92	102	112	122	127	142	162
Наружный диаметр d2 (пред. откл. по h14)	95	100	110	115	120	126	132	138	155	174	190	208	215	242	276
Толщина шайбы s (пред. откл. по h14)	10						12			14				16
Фаска c	2,0						3,0				4,0
Допускаемое смещение оси отверстия	0,8						0,9				1,0			1,2

Примечания:

1. Шайбы с размерами, заключенными в скобки, по возможности не применять.

2. При изготовлении шайб методом штамповки предельные отклонения по внутреннему диаметру — по H14, по наружному диаметру — по h14, толщине шайб — по стандартам на исходный материал.

3. Шайбы допускается изготовлять без фаски или со скруглением кромок радиусом, равным размеру c.

Пример условного обозначения шайбы для шпильки с диаметром резьбы М48 из стали марки 20, категории III, группы качества 4, с покрытием 0,2, толщиной 9 мкм:

Шайба 48.20.III.4.029 ГОСТ 9065-75

(Измененная редакция, Изм. № 1, 2).

3. Масса шайб приведена в справочном приложении 1.

4. Технические требования — по ГОСТ 20700-75.

5. (Исключен, Изм. № 2).

Приложение 1 Справочное

Номинальный диаметр резьбы шпильки, мм	Теоретическая масса 1000 шт. шайб, \approx кг	Номинальный диаметр (размер резьбы шпильки), мм	Теоретическая масса 1000 шт. шайб, \approx кг
10	4,20	60	508,57
12	6,27	64	546,35
16	9,41	68	586,20
20	22,87	72	640,64
22	24,44	76	838,25
24	32,30	80	910,69
27	52,85	90	1177,18
30	66,99	100	1713,76
36	110,40	110	2031,47
42	156,52	120	2447,49
48	344,96	125	2595,48
52	376,31	140	3784,70
56	408,79	160	4921,30

(Измененная редакция, Изм. № 1).

Приложение 2 справочное. (Исключено, Изм. № 2).
