Введен в действие

Постановлением Государственного комитета стандартов

Совета Министров СССР
от 29 декабря 1975 г. № 4062

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЧАСТИ СОЕДИНИТЕЛЬНЫЕ СТАЛЬНЫЕ С ЦИЛИНДРИЧЕСКОЙ
РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ P = 1,6 МПа.
МУФТЫ ПРЯМЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

Pipe steel connections with cylindrical thread
for pipelines P = 1,6 MPa.
Straight sockets. Basic dimensions

ГОСТ 8966-75

Группа В62

МКС 23.040.40

Взамен
ГОСТ 8966-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 29.12.75 № 4062 дата введения установлена

1 января 1977 года

Ограничение срока действия снято Постановлением Госстандарта СССР от 30.10.91 № 1677

Переиздание. Сентябрь 2010 г.

1. Настоящий стандарт распространяется на стальные прямые муфты с цинковым покрытием и без покрытия с цилиндрической резьбой, служащие для соединения водогазопроводных труб, с применением уплотнителя, в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред (вода, насыщенный водяной пар, горючий газ и др.) при температуре проводимой среды не выше 175 °C и давлении P = 1,6 МПа.

Стандарт соответствует рекомендации ИСО Р 50.

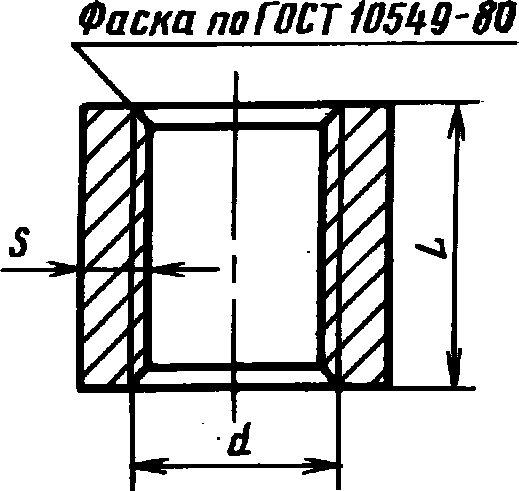

2. Основные размеры муфт должны соответствовать указанным на чертеже и в таблице.

рис. 1

Условный проход Dу, мм	Резьба d	L	S	Масса без покрытия, кг
Условный проход Dу, мм	Резьба d	мм		Масса без покрытия, кг
8	1/4» трубы	25	3,5	0,023
10	3/8» трубы	26	3,5	0,036
15	1/2» трубы	34	4,0	0,067
20	3/4» трубы	36	4,0	0,086
25	1» трубы	43	5,0	0,163
32	11/4» трубы	48	5,0	0,220
40	11/2» трубы	48	5,0	0,255
50	2» трубы	56	5,5	0,409
65	21/2» трубы	65	6,0	0,663
80	3» трубы	71	6,0	0,838
100	4» трубы	83	8,0	1,801
125	5» трубы	92	8,0	2,374
(150)	6» трубы	92	10,0	3,560

Примечания:

1. Допускается при изготовлении муфт из труб печной сварки увеличение толщины стенок и, соответственно, массы до 25%.

2. Муфты с Dу, указанными в скобках, изготавливают по требованию потребителя.

Примеры условных обозначений

Прямой муфты без покрытия с Dу = 50 мм:

Муфта 50 ГОСТ 8966-75

То же, с цинковым покрытием:

Муфта 50 — Ц ГОСТ 8966-75

3. Муфты изготавливают в соответствии с требованиями ГОСТ 8965-75.
