ГОСТ 8717-2025. Межгосударственный стандарт. Ступени бетонные и железобетонные. Технические условия
(введен в действие Приказом Росстандарта от 25.02.2026 № 158-ст)
Примечание
Документ введен в действие с 01.06.2026. Взамен ГОСТ 8717-2016.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 8717-81"]:::rst n1["ГОСТ 8717.0-84*"]:::rst click n1 "https://bukva.ai/docs/gost-8717-0-84" "ГОСТ 8717.0-84*. Государственный стандарт Союза ССР. Ступени железобетонные и бетонные. Технические условия (введен в действие Постановлением Госстроя СССР от 23.04.1984 N 58)" n2["ГОСТ 8717.1-84"]:::rst click n2 "https://bukva.ai/docs/gost-8717-1-84" "ГОСТ 8717.1-84. Ступени железобетонные и бетонные. Конструкция и размеры (утв. Постановлением Госстроя СССР от 23.04.1984 N 58)" n3["ГОСТ 8717-2016"]:::rst click n3 "https://bukva.ai/docs/standart-gost-8717-2016" "ГОСТ 8717-2016. Межгосударственный стандарт. Ступени бетонные и железобетонные. Технические условия (введен в действие Приказом Росстандарта от 11.11.2016 N 1681-ст)" n4["ГОСТ 8717-2025"]:::doc click n4 "https://bukva.ai/docs/standart-gost-8717-2025" "ГОСТ 8717-2025. Межгосударственный стандарт. Ступени бетонные и железобетонные. Технические условия (введен в действие Приказом Росстандарта от 25.02.2026 N 158-ст)" n3 --> n4 n1 --> n3 n2 --> n3 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
агентства по техническому
регулированию и метрологии
от 25 февраля 2026 г. № 158-ст
Reinforced concrete and concrete steps. Specifications
Дата введения 1 июня 2026 года
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН АО «Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений» (АО «ЦНИИПромзданий»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 11 декабря 2025 г. № 68-2025)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 февраля 2026 г. № 158-ст межгосударственный стандарт ГОСТ 8717-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2026 г.
5 ВЗАМЕН ГОСТ 8717-2016
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
1 Область применения
1.1 Настоящий стандарт устанавливает типы, основные параметры и размеры бетонных ступеней, предназначенных для устройства лестниц по сплошному основанию, и железобетонных ступеней, общие технические требования к ним.
1.2 Настоящий стандарт распространяется на ступени, изготовленные из тяжелого, легкого и плотного силикатного бетонов и предназначенные для устройства внутренних и наружных лестниц зданий и сооружений.
1.3 Ступени применяют:
- для отапливаемых зданий и сооружений;
- неотапливаемых зданий и сооружений и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха в течение пяти дней при самых низких температурных показателях в районе строительства) до минус 40 °C включительно;
- при неагрессивной степени воздействия среды на железобетонные конструкции.
1.4 Допускается применять ступени в зданиях и сооружениях с расчетной сейсмичностью до 9 баллов включительно, в неотапливаемых зданиях и сооружениях и на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40 °C, а также в условиях воздействия агрессивной среды при соблюдении дополнительных требований, установленных в действующих нормативных документах и технической документации, указанных в заказе на изготовление ступеней.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 535 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия
ГОСТ 7473 Смеси бетонные. Технические условия
ГОСТ 8829 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости
ГОСТ 10060 Бетоны. Методы определения морозостойкости
ГОСТ 10180 Бетоны. Методы определения прочности по контрольным образцам
ГОСТ 10181 Смеси бетонные. Методы испытаний
ГОСТ 10922 Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия <1>
<1> В Российской Федерации действует ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия».
ГОСТ 12730.0 Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости
ГОСТ 12730.1 Бетоны. Методы определения плотности
ГОСТ 12730.5 Бетоны. Методы определения водонепроницаемости
ГОСТ 13015 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 13087 Бетоны. Методы определения истираемости
ГОСТ 15467 Управление качеством продукции. Основные понятия. Термины и определения
ГОСТ 16504 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 17623 Бетоны. Радиоизотопный метод определения средней плотности
ГОСТ 17624 Бетоны. Ультразвуковой метод определения прочности
ГОСТ 17625 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры
ГОСТ 18105 Бетоны. Правила контроля и оценки прочности
ГОСТ 22690 Бетоны. Определение прочности механическими методами неразрушающего контроля
ГОСТ 22904 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры
ГОСТ 23009 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)
ГОСТ 23279 Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия
ГОСТ 23858 Соединения сварные стыковые и тавровые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Правила приемки
ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля
ГОСТ 25214 Бетон силикатный плотный. Технические условия
ГОСТ 25820 Бетоны легкие. Технические условия
ГОСТ 26134 Бетоны. Ультразвуковой метод определения морозостойкости
ГОСТ 26633 Бетоны тяжелые и мелкозернистые. Технические условия
ГОСТ 27751 Надежность строительных конструкций и оснований. Основные положения
ГОСТ 31384 Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования
ГОСТ ISO 9000 Системы менеджмента качества. Основные положения и словарь
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ ISO 9000, ГОСТ 13015, ГОСТ 15467, ГОСТ 16504, а также следующие термины с соответствующими определениями:
3.1 ступень: Опорно-несущий элемент лестничного марша, на который наступают при подъеме или спуске, имеющий основные поверхности: верхнюю горизонтальную, наклонно-вертикальную и торцевые вертикальные.
3.2 лестничный марш: Наклонная часть лестницы, связывающая между собой этажные и межэтажные площадки и состоящая из несущих балок и ряда ступеней.
4 Технические требования
4.1 Общие требования
4.1.1 Ступени должны удовлетворять установленным при проектировании конкретного объекта требованиям по прочности, жесткости, трещиностойкости, в соответствии с ГОСТ 27751 и при испытании их нагружением в случаях, предусмотренных рабочими чертежами, выдерживать контрольные нагрузки.
4.1.2 Ступени должны удовлетворять требованиям ГОСТ 13015 к следующим параметрам:
- показатели фактической прочности бетона (в проектном возрасте, передаточной и отпускной);
- морозостойкость бетона, а для ступеней, эксплуатируемых в условиях воздействия агрессивной среды, — также водонепроницаемость бетона;
- марки сталей для арматурных и закладных изделий, в том числе для монтажных петель;
- толщина защитного слоя бетона до арматуры;
- защита от коррозии.
4.1.3 Несущая способность ступени для конкретных условий применения зависит от класса арматуры, бетона и определяется при разработке проекта здания (сооружения).
4.1.4 Допускается применение ступеней в условиях агрессивных сред при соблюдении мер по защите их от коррозии в соответствии с указаниями рабочих чертежей, ГОСТ 31384 или иных нормативных документов, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт <1>.
<1> В Российской Федерации действует СП 28.13330.2017 «СНиП 2.03.11-85 Защита строительных конструкций от коррозии».
4.2 Типы, основные размеры и условные обозначения
4.2.1 Ступени следует изготовлять в соответствии с требованиями настоящего стандарта, а также рабочих чертежей и технологической документации.
4.2.2 Ступени в зависимости от их формы и расположения в лестничном марше подразделяют на следующие типы:
ЛСС — плоская для сквозных маршей.

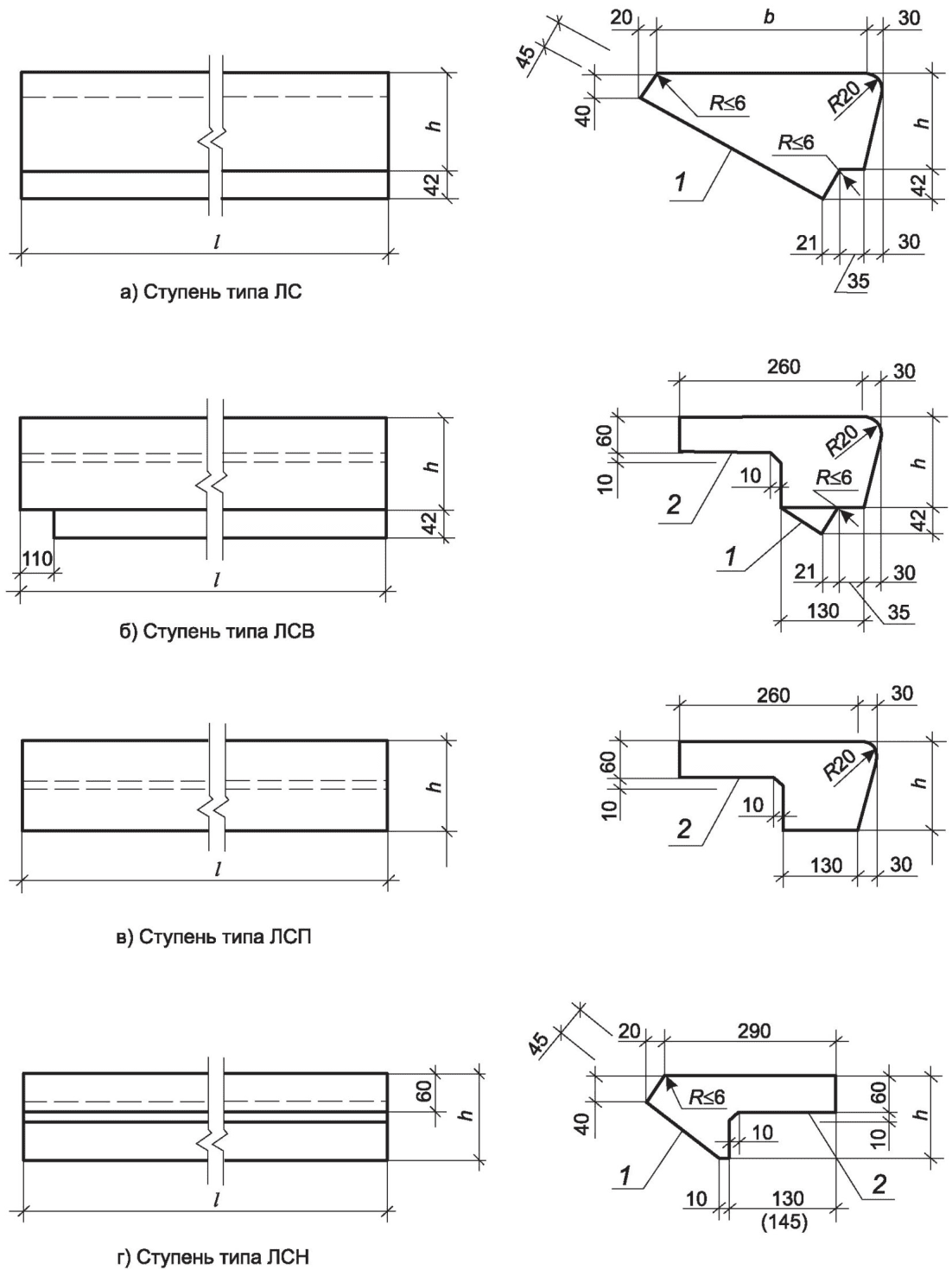

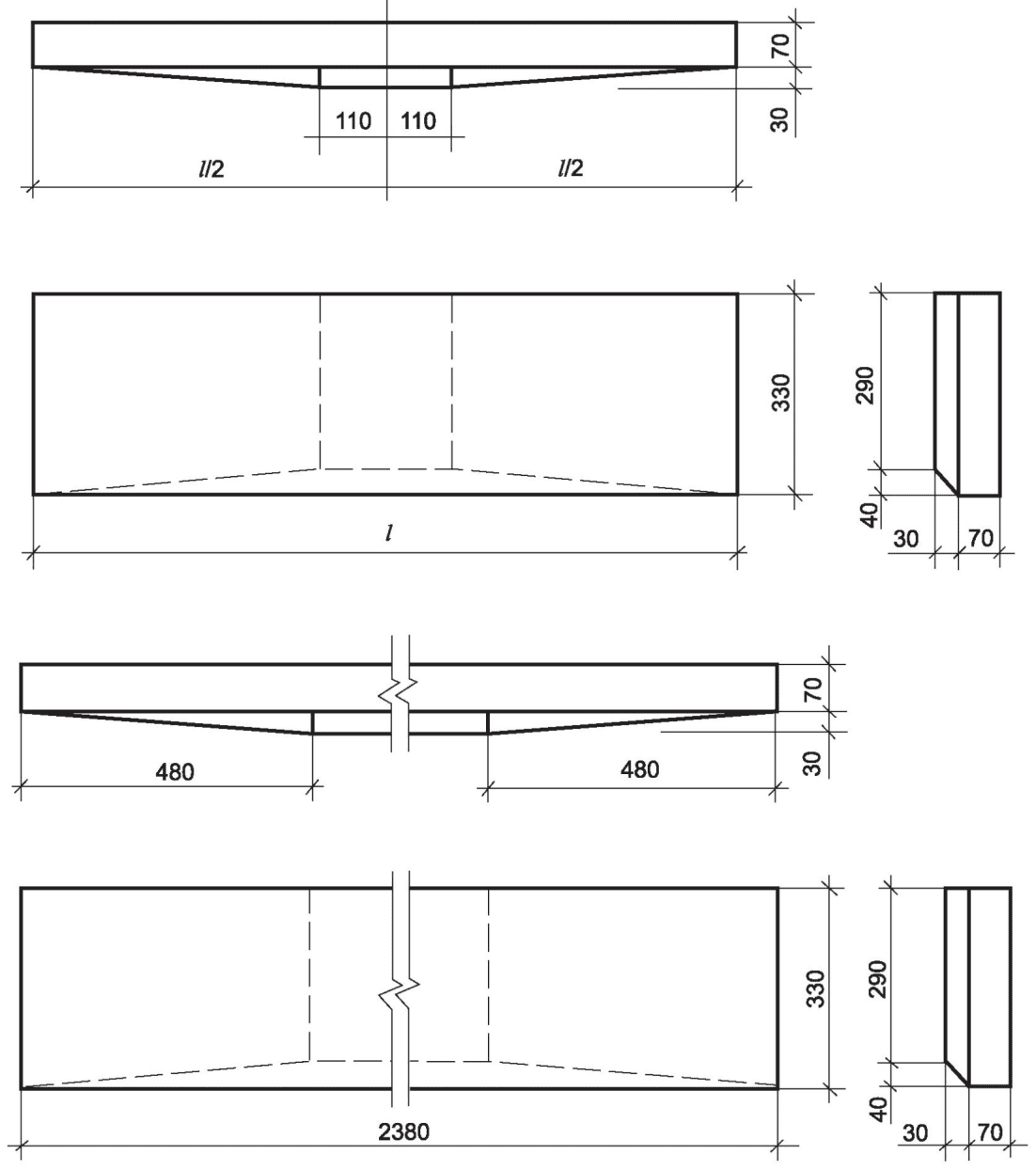

4.2.3 Форма и основные размеры наиболее часто применяемых ступеней приведены в приложении А.

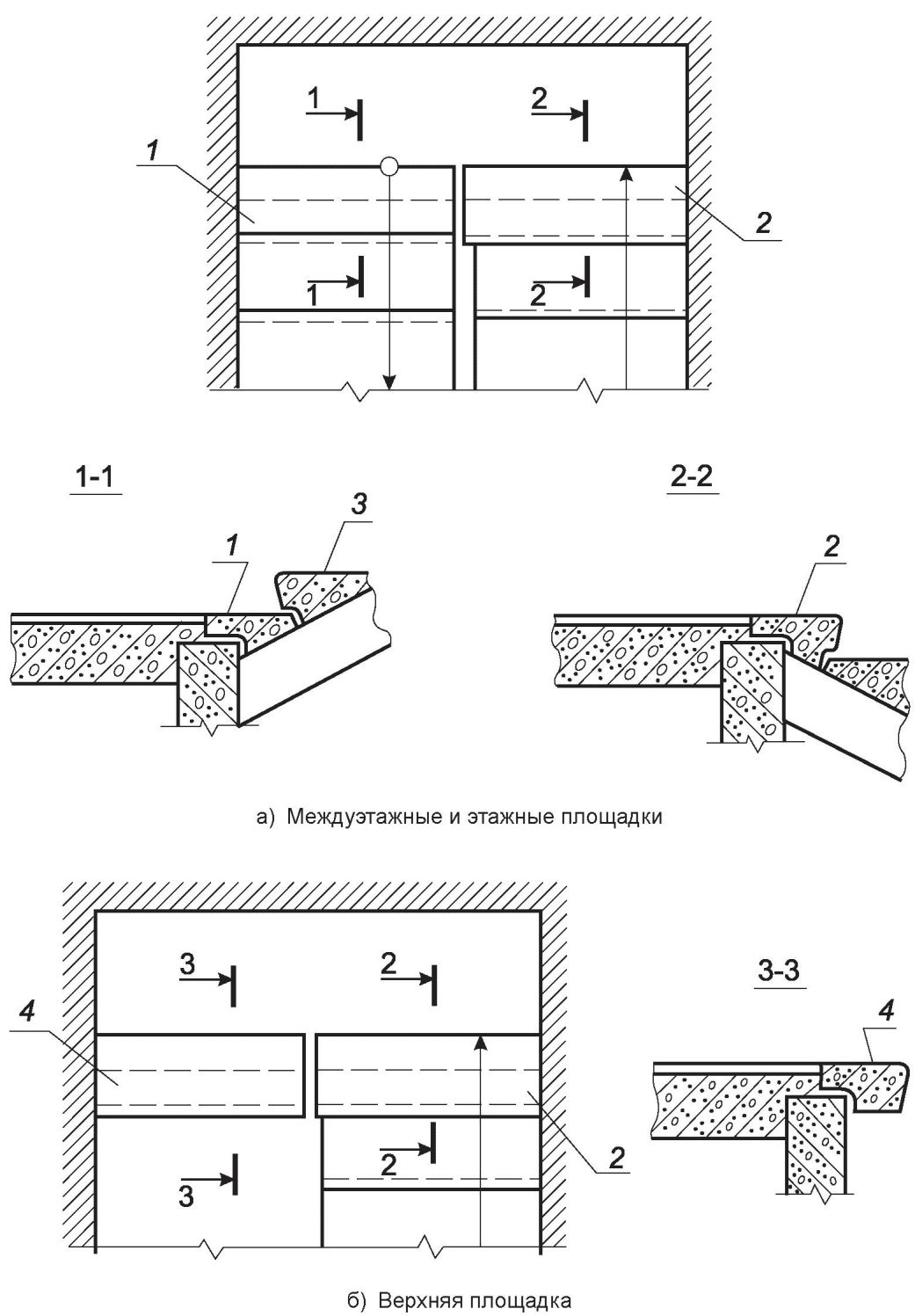

Схемы расположения ступеней в лестничном марше приведены в приложении Б.
4.2.4 Ступени изготовляют железобетонными, за исключением основных ступеней (тип ЛС) длиной до 1500 мм включительно для лестниц, устраиваемых по сплошному основанию, которые допускается изготовлять бетонными.
4.2.5 Ступени при необходимости изготовляют в двух вариантах исполнения: правом и левом — для лестниц с подъемом против хода и по ходу часовой стрелки соответственно.
4.2.6 Ступени обозначают марками в соответствии с требованиями ГОСТ 23009 с учетом приведенных ниже положений. Марка ступени состоит из буквенно-цифровых групп, разделенных дефисами.
Первая группа содержит обозначение типа ступени и габаритные размеры (значения которых округляют до целого числа в дециметрах) — длину ступени или ширину лестничного марша (для ступеней типа ЛСВ), а для ступеней высотой 168 или 143 мм — дополнительно и их высоту в сантиметрах.
Во второй группе указывают для ступеней, изготовляемых из легкого и плотного силикатного бетонов, вид бетона, обозначаемый соответственно прописными буквами «Л» и «С»; для бетонных основных ступеней (типа ЛС) — прописной буквой «Б».
В третьей группе (или во второй группе, если обозначения характеристик ступени, приведенные в этой группе марки, отсутствуют) указывают:
1 — для ступеней с закладными изделиями;
2, 3 и т.д. — для ступеней с дополнительными закладными изделиями или гнездами согласно проектной документации конкретного здания или сооружения;
- левое исполнение ступени, обозначаемое строчной буквой «л»;
- вид отделки верхней лицевой поверхности ступени (за исключением гладкой поверхности бетона на обычном цементе, которую в марке не указывают), обозначаемый прописной буквой «Г» при гладкой поверхности декоративного конструкционного слоя бетона на белом или цветном цементах, буква «Ш» — при шлифованной мозаичной поверхности;
- дополнительные характеристики, обеспечивающие долговечность ступеней в условиях эксплуатации. Например, М — для ступеней, применяемых в районах с расчетной температурой наружного воздуха ниже минус 40 °C;
- для ступеней, применяемых в условиях воздействия агрессивных сред, — характеристики степени плотности бетона (например, П — повышенной плотности).
Примеры условных обозначений (марки)
Ступени типа ЛС длиной 1500 мм, высотой 145 мм, изготовленной из тяжелого бетона, с закладными деталями для крепления ограждения, с гладкой поверхностью декоративного конструкционного слоя бетона на белом цементе, предназначенной для лестницы с подъемом по ходу часовой стрелки:
Ступени типа ЛС длиной 1200 мм, высотой 168 мм, изготовленной из тяжелого бетона, с гладкой верхней лицевой поверхностью бетона на обычном цементе:
Ступени типа ЛСВ длиной 1310 мм, предназначенной для маршей шириной 1200 мм, высотой 145 мм, изготовленной из легкого бетона, с шлифованной мозаичной поверхностью декоративного конструкционного слоя бетона на цветном цементе и мраморном щебне:
4.3 Требования к качеству поверхности и внешнему виду ступеней
4.3.1 Ступени из тяжелого и плотного силикатного бетонов изготовляют с декоративным конструкционным слоем бетона на верхней лицевой поверхности или без него.
Ступени из легкого бетона должны иметь верхний слой из тяжелого бетона толщиной не менее 15 мм или декоративный конструкционный слой либо покрытие из стойких к истиранию синтетических материалов.
4.3.2 Декоративный конструкционный слой ступеней должен иметь толщину не менее 15 мм и выполняться из тяжелого или плотного силикатного бетонов.
4.3.3 Ступени в зависимости от отделки верхних лицевых поверхностей изготовляют следующих видов:
- с гладкой поверхностью бетона на обычном цементе;
- с гладкой поверхностью декоративного конструкционного слоя на белом или цветном цементах;
- с шлифованной мозаичной поверхностью декоративного конструкционного слоя из бетона на обычном, белом или цветном цементах и на мраморном щебне.
Видимые нижние и торцевые поверхности ступеней предназначены под окраску.
4.3.4 Для повышения износостойкости и уменьшения скользкости ступеней допускается устройство отдельных вставок из фрикционных и стойких к истиранию материалов в виде полос, замоноличенных в ступень в процессе ее формования.
4.3.5 Требования к качеству поверхностей и внешнему виду ступеней следует определять по ГОСТ 13015 и настоящему стандарту. При этом качество бетонных поверхностей ступеней должно удовлетворять требованиям, установленным для категорий поверхности:
А0 или А1 — лицевой шлифованной мозаичной;
А3 — лицевой, предназначенной под окраску;
А7 — нелицевой, невидимой в условиях эксплуатации.
4.3.6 Верхняя лицевая поверхность ступеней партии должна иметь одинаковые цвет и тон окраски.
Поверхность мозаичного декоративного конструкционного слоя должна иметь равномерное (или предусмотренное проектной документацией и заказом) распределение мраморного щебня. В первом случае участки без мраморного щебня площадью более 3 см2 не допускаются.
4.3.7 На поверхностях ступеней не допускаются трещины в бетоне, за исключением усадочных и других местных поверхностных технологических трещин шириной не более 0,1 мм на нижней и торцевых поверхностях ступеней.
4.4 Конструктивные требования
4.4.1 Ступени изготовляют с закладными изделиями для крепления ограждений.
Ступени допускается изготовлять с гнездами (вместо закладных изделий) для крепления ограждений, если это указано в заказе на изготовление ступеней.
В плоских ступенях типа ЛСС устанавливают закладные изделия для крепления к косоурам шириной не менее 155 мм и не более 180 мм, при этом оси симметрии закладных изделий ступеней и косоуров должны совпадать.
В ступенях допускается установка дополнительных закладных изделий в соответствии с проектом конкретного здания или сооружения.
4.4.2 Ступени изготовляют с монтажными петлями.
Изготовление ступеней без монтажных петель и применение для их подъема захватных устройств допускается по согласованию между изготовителем, потребителем и автором проекта здания или сооружения.
4.4.3 Значения фактических отклонений геометрических параметров ступеней не должны превышать предельных, указанных в таблице 1.
4.5 Требования к материалам
4.5.1 Ступени следует изготовлять из тяжелого бетона по ГОСТ 26633, легкого бетона по ГОСТ 25820 и плотного силикатного бетона по ГОСТ 25214 классов по прочности на сжатие, указанных в рабочих чертежах ступеней.
4.5.2 Бетонные смеси для изготовления ступеней из тяжелого и легкого бетонов должны соответствовать требованиям ГОСТ 7473.
4.5.3 Ступени следует изготовлять из бетона класса по прочности на сжатие:
- B25 — ступени для наружных лестниц зданий и сооружений, а также ступени из тяжелого или плотного силикатного бетонов, предназначенные для внутренних лестниц жилых зданий высотой до пяти этажей;
- B15 — ступени для остальных зданий и сооружений.
Верхний слой бетона ступеней из легкого бетона, а также декоративный конструкционный слой ступеней следует изготовлять из тяжелого или плотного силикатного бетонов класса по прочности на сжатие не менее B25.
4.5.4 Нормируемая отпускная прочность бетона ступеней должна составлять (в процентах от класса бетона по прочности на сжатие):
70 — для тяжелого и легкого бетона;
100 — для плотного силикатного бетона.
При поставке ступеней в холодный период года нормируемая отпускная прочность бетона ступеней может быть повышена до 85% класса бетона по прочности на сжатие, соответствующей его классу, согласно требованиям рабочих чертежей этих ступеней.
Нормируемая отпускная прочность бетона должна соответствовать значению, указанному в рабочих чертежах на конкретное здание или сооружение и в заказе на изготовление ступеней согласно требованиям ГОСТ 13015.
4.5.5 Средняя плотность легкого и плотного силикатного бетонов (в высушенном до постоянной массы состоянии) должна быть не менее 1800 кг/м3.
4.5.6 Истираемость декоративного конструкционного слоя бетона на мраморном щебне не должна превышать 1,8 г/см2.
Истираемость декоративного конструкционного слоя бетона ступеней высшей категории качества не должна превышать 1,6 г/см2.
4.5.7 Арматура и закладные детали должны быть изготовлены из стали классов и марок по действующим нормативным документам, подтвержденных паспортами (сопровождающей документацией) на каждую партию стали.
Для армирования ступеней следует применять арматурную сталь следующих видов и классов:
Примечание - В тексте стандарта не приводятся ссылки на конкретные нормативные документы на арматуру в связи с непрерывным совершенствованием технологии проката, в том числе арматурного профиля.
4.5.8 Монтажные петли следует изготовлять из гладкой арматурной стали класса А240 марок Ст3пс и Ст3сп (с категориями нормируемых показателей не ниже 2 по ГОСТ 535).
Арматурную сталь марки Ст3пс не допускается применять для монтажных петель ступеней, подъем и монтаж которых возможен при температуре воздуха ниже минус 40 °C.
4.5.9 Антикоррозионное покрытие, вид и технические характеристики арматурных и закладных изделий должны соответствовать установленным в рабочих чертежах согласно ГОСТ 31384 и указанным в заказе на изготовление ступеней.
4.5.10 Форма и размеры арматурных и закладных изделий и их положение в ступенях должны соответствовать указанным в рабочих чертежах или стандартах на эти ступени и требованиям ГОСТ 10922 и ГОСТ 23279.
5 Правила приемки
5.1 Приемку и верификацию ступеней проводят в соответствии с требованиями ГОСТ 13015, ГОСТ 24297 и настоящего стандарта.
5.2 Ступени принимают:
- по результатам периодических испытаний — по показателям прочности, жесткости и трещиностойкости ступеней, морозостойкости бетона, по водонепроницаемости бетона ступеней, предназначенных для эксплуатации в условиях воздействия агрессивной среды, истираемости;
- по результатам приемо-сдаточных испытаний — по показателям прочности бетона (классу бетона по прочности на сжатие, отпускной прочности), соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия поверхностных трещин, категории бетонной поверхности.

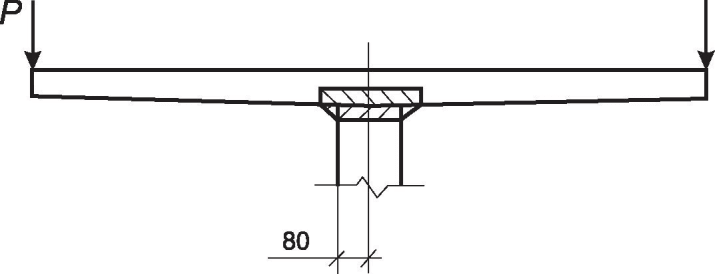

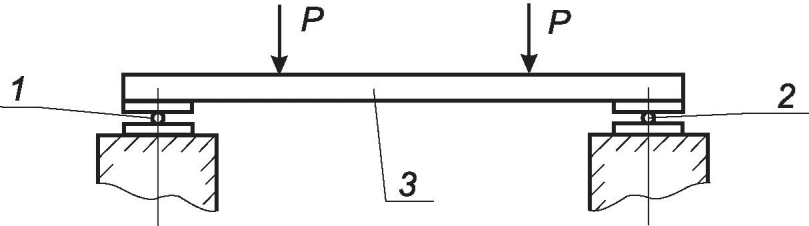

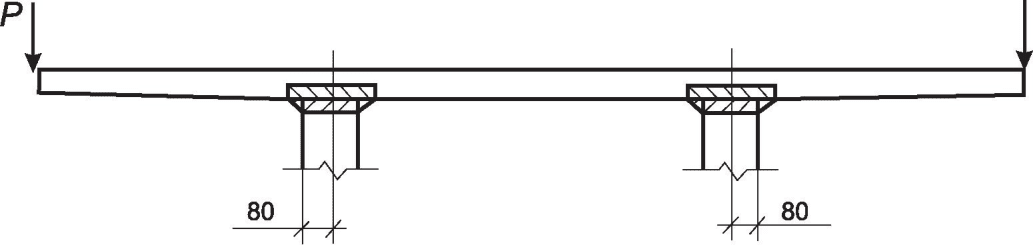

5.3 Периодические испытания нагружением ступеней для контроля их прочности, жесткости и трещиностойкости следует проводить перед началом массового изготовления ступеней и в дальнейшем при внесении в них конструктивных изменений или при изменении технологии изготовления в соответствии с требованиями ГОСТ 13015, а также в процессе серийного производства, если это предусмотрено рабочими чертежами.
Периодические испытания ступеней нагружением при внесении в них конструктивных изменений или при изменении технологии изготовления допускается не проводить по согласованию с проектной организацией — разработчиком рабочих чертежей ступеней.
Если испытания нагружением не предусмотрены рабочими чертежами, приемку ступеней по прочности, жесткости и трещиностойкости следует осуществлять по комплексу показателей, проверяемых в соответствии с требованиями ГОСТ 13015 в процессе входного, операционного и приемочного контроля.
5.4 Ступени по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия поверхностных трещин и категории бетонной поверхности следует принимать по результатам выборочного контроля.
5.5 Документ о качестве ступеней, поставляемых потребителю, следует составлять по ГОСТ 13015.
Дополнительно в документе о качестве ступеней должны быть приведены схемы установки монтажных знаков, марка бетона по морозостойкости, а для ступеней, предназначенных для эксплуатации в условиях воздействия агрессивной среды, — марка бетона по водонепроницаемости (если эти показатели оговорены в заказе на изготовление ступеней).
6 Методы контроля
6.1 Испытания ступеней и оценку их прочности, жесткости и трещиностойкости следует проводить в соответствии с требованиями ГОСТ 8829 и рабочих чертежей на эти ступени.
6.2 Прочность бетона ступеней следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава по ГОСТ 10181 и хранившихся в условиях, установленных ГОСТ 18105.
В случаях, когда вместо испытаний серии образцов используют методы неразрушающего контроля, фактическую передаточную и отпускную прочность бетона на сжатие определяют ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690, а также другими методами, предусмотренными стандартами на методы испытания бетона.
6.3 Морозостойкость бетона следует определять по ГОСТ 10060 или по ГОСТ 26134 при использовании образцов, изготовленных из бетонной смеси рабочего состава.
6.4 Водонепроницаемость бетона ступеней следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочего состава.
6.5 Среднюю плотность легкого бетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.1 на серии образцов, изготовленных из бетонной смеси рабочего состава или радиоизотопным методом по ГОСТ 17623.
6.6 Истираемость бетона ступеней следует определять по ГОСТ 13087 и ГОСТ 13015. Марки по истираемости бетонных поверхностей ступеней — в соответствии с ГОСТ 13015:
6.7 Методы контроля и испытаний сварных арматурных и закладных изделий следует принимать по ГОСТ 10922 и ГОСТ 23858. Схемы испытаний ступеней приведены в приложении В.
6.8 Размеры ступеней, отклонение от прямолинейности их лицевых поверхностей, толщины защитного слоя бетона до арматуры, положение закладных изделий, качество бетонных поверхностей, ширину раскрытия усадочных трещин и внешний вид ступеней следует проверять методами, установленными в ГОСТ 13015 и нормативных документах <1>, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт».
<1> В Российской Федерации действуют ГОСТ Р 58939-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления», ГОСТ Р 58941-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения», ГОСТ Р 58944-2020 «Система обеспечения точности геометрических параметров в строительстве. Функциональные допуски».
6.9 Размеры и положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625 и ГОСТ 22904.
7 Маркировка, транспортирование и хранение
7.1 Маркировку ступеней проводят в соответствии с требованиями ГОСТ 13015. Маркировочные надписи и знаки следует наносить на нелицевых поверхностях ступеней.
Маркировочные надписи должны содержать:
- товарный знак или краткое наименование предприятия-изготовителя;
- марку изделия (условное обозначение);
- штамп технического контроля.
Дополнительные информационные надписи должны содержать:
Монтажные знаки должны указывать:
Допускается по соглашению изготовителя с потребителем и автором проекта конкретного здания вместо марок наносить их сокращенные условные обозначения (марки), принятые в проектной документации, а также применение QR-кодов.
Монтажные знаки указывают по соглашению изготовителя с потребителем.
7.2 Транспортировать и хранить ступени следует в соответствии с требованиями ГОСТ 13015 и настоящего стандарта.
7.3 Выбор транспортных средств проводят на стадии разработки проекта производства работ (ППР) с учетом массы и размеров ступеней, дальности перевозки, дорожных условий.
Автомобильный транспорт рекомендуется использовать при перевозках на расстояния до 500 км. Для транспортирования ступеней применяют как автомобильный транспорт общего назначения в составе одиночных автомобилей или автопоездов, так и специализированный транспорт.
7.4 Ступени следует транспортировать и хранить в контейнерах рассортированными по маркам и уложенными в рабочем положении.
Допускается транспортировать и хранить ступени уложенными в штабели без контейнеров, а также уложенными в штабель вплотную одна к другой.
7.5 Число рядов ступеней в штабеле не должно превышать пяти.
7.6 Подкладки и прокладки между рядами ступеней должны быть толщиной не менее 25 мм и расположены по вертикали одна над другой на расстоянии 200 мм от торца ступени. Ширину подкладки и прокладок назначают с учетом прочности древесины на смятие согласно нормативным документам <1>, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт.
<1> В Российской Федерации действует СП 64.13330.2017 «СНиП II-25-80 Деревянные конструкции».
7.7 При транспортировании ступени следует укладывать в транспортные средства в рабочем положении, продольной осью по направлению движения транспорта.
7.8 Грузовые стропы и другие захватные устройства, применяемые для погрузки, разгрузки и складирования ступеней, в местах соприкосновения их со ступенями должны иметь мягкое покрытие.
8 Гарантии изготовителя
8.1 Изготовитель должен гарантировать соответствие поставляемых ступеней требованиям настоящего стандарта при соблюдении потребителем правил транспортирования, условий применения и хранения, установленных стандартом.
8.2 При отгрузке ступеней с отпускной прочностью бетона ниже прочности, соответствующей его классу по прочности на сжатие, изготовитель обязан гарантировать, что прочность бетона достигнет требуемой прочности в проектном возрасте при условии его твердения в нормальных условиях по ГОСТ 10180.
ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ НАИБОЛЕЕ ЧАСТО ПРИМЕНЯЕМЫХ СТУПЕНЕЙ
Примечание - Размеры в скобках относятся к ступеням для лестниц с уклоном 1:1,5.
Рисунок А.1 — Ступени типоразмеров ЛС, ЛСВ, ЛСП, ЛСН
Рисунок А.2 — Ступени типоразмеров ЛСС 12, ЛСС 15 и ЛСС 24
Основные размеры наиболее часто применяемых ступеней
СХЕМЫ РАСПОЛОЖЕНИЯ СТУПЕНЕЙ ТИПОВ ЛС, ЛСВ, ЛСП, ЛСН В ЛЕСТНИЧНОМ МАРШЕ
1 — нижняя фризовая ступень ЛСН; 2 — верхняя фризовая ступень ЛСВ; 3 — основная ступень ЛС; 4 — площадочный вкладыш ЛСП
Рисунок Б.1 — Схемы расположения ступеней
1 Опоры, указанные на схеме опирания и загружения, следует установить под «постелью» ступени.
2 Вынос «хвоста» площадочного вкладыша и верхней и нижней фризовых ступеней необходимо опереть по всей поверхности.
1 — подвижная опора; 2 — неподвижная опора; 3 — ступень; P — контрольная нагрузка
Рисунок В.1 — Схема испытания ступеней типов ПС, ЛСВ, ЛСП и ЛСН
Рисунок В.2 — Схема испытания ступеней типоразмеров ЛСС 12 и ЛСС 15
Рисунок В.3 — Схема испытания ступеней типоразмеров ЛСС 24
