Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам

от 27 сентября 1989 г. № 2912

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПОДШИПНИКИ УПОРНЫЕ ШАРИКОВЫЕ ОДИНАРНЫЕ И ДВОЙНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Single and double direction thrust ball bearings.

Specifications

ГОСТ 7872-89

(СТ СЭВ 4944-84, СТ СЭВ 6430-88)

Группа Г16

ОКП 46 16000

Срок действия с 1 января 1991 года до 1 января 1995 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством автомобильного и сельскохозяйственного машиностроения СССР

РАЗРАБОТЧИКИ

В.Н. Нарышкин, канд. техн. наук; Б.А. Яхин; В.А. Лапенко; В.П. Жевтунов (руководитель темы); Л.Е. Лунина; Л.Г. Дорофеева

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.09.89 № 2912

3. Срок проверки 1994 г.,

периодичность проверки 5 лет.

4. Стандарт полностью соответствует СТ СЭВ 4944-84 и СТ СЭВ 6430-88

5. Стандарт соответствует МС ИСО 104-1979 в части номенклатуры типоразмеров

6. ВЗАМЕН ГОСТ 6874-75 и ГОСТ 7872-75

7. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 520-89 4
ГОСТ 3325-85 5
ГОСТ 3478-79 3

1. Настоящий стандарт распространяется на одинарные и двойные шариковые упорные подшипники, а также на одинарные шариковые упорные подшипники со свободным самоустанавливающимся кольцом и подкладным кольцом или без него, предназначенные для восприятия осевых нагрузок.

2. Стандарт устанавливает следующие типы подшипников:

8000 (8000Н) — упорные шариковые одинарные;

38000 (38000Н) — упорные шариковые двойные;

28000 — упорные шариковые одинарные со свободным самоустанавливающимся кольцом без подкладного кольца;

18000 — упорные шариковые одинарные со свободным самоустанавливающимся кольцом и подкладным кольцом.

3. Основные размеры и масса подшипников должны соответствовать указанным на черт. 1 - 4 и в табл. 1 - 17.

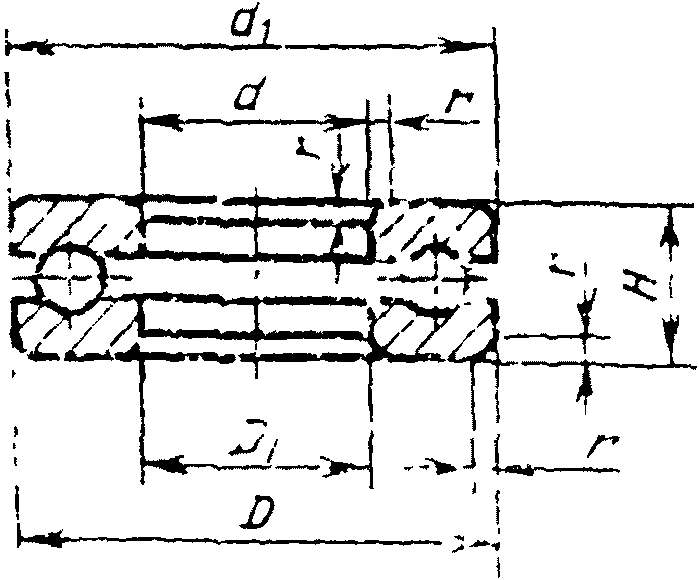

Тип 8000 (8000Н)

Информационные данные

Черт. 1

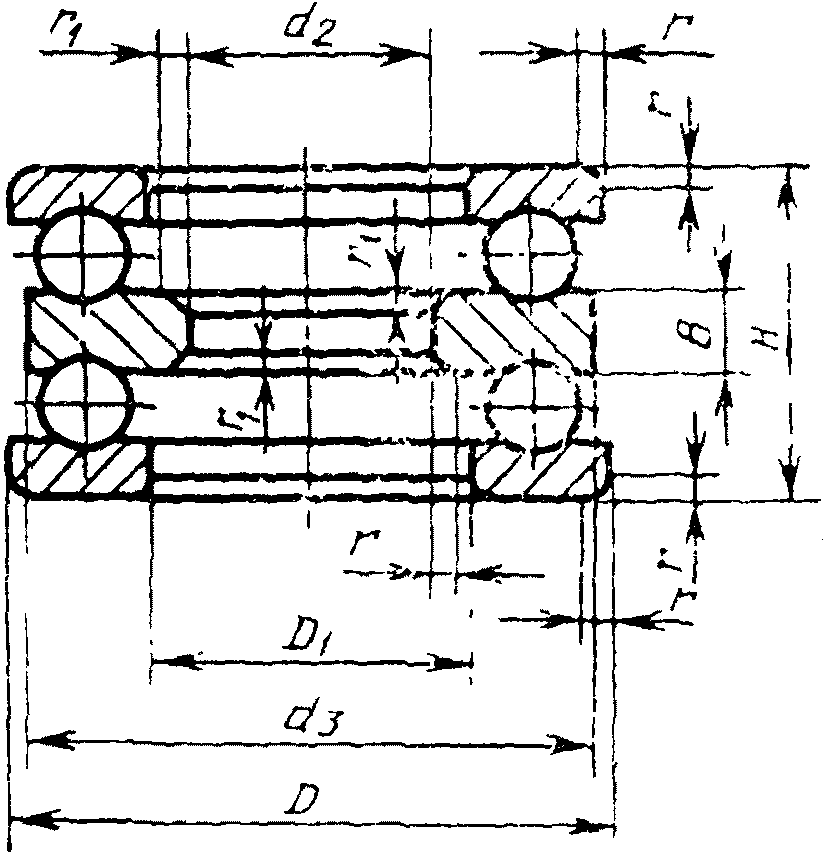

Тип 38000 (38000Н)

Информационные данные

Черт. 2

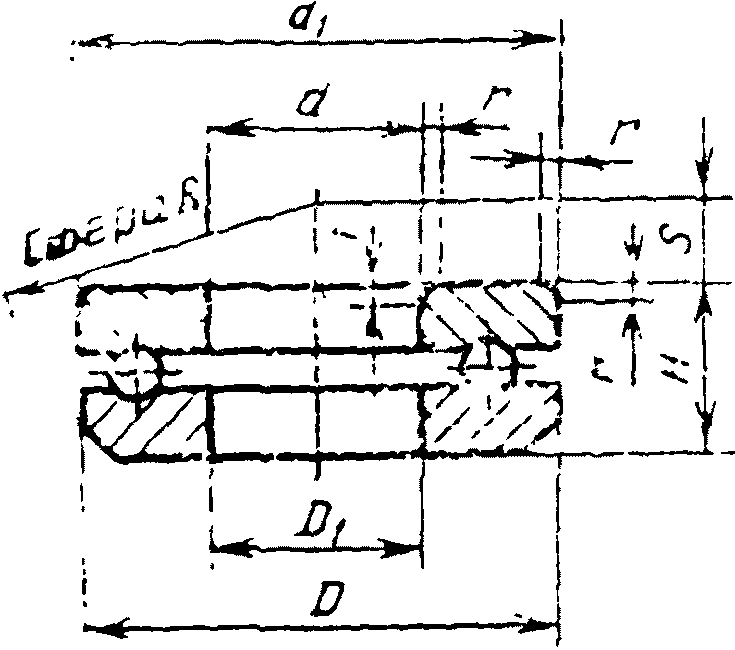

Тип 28000

Информационные данные

Черт. 3

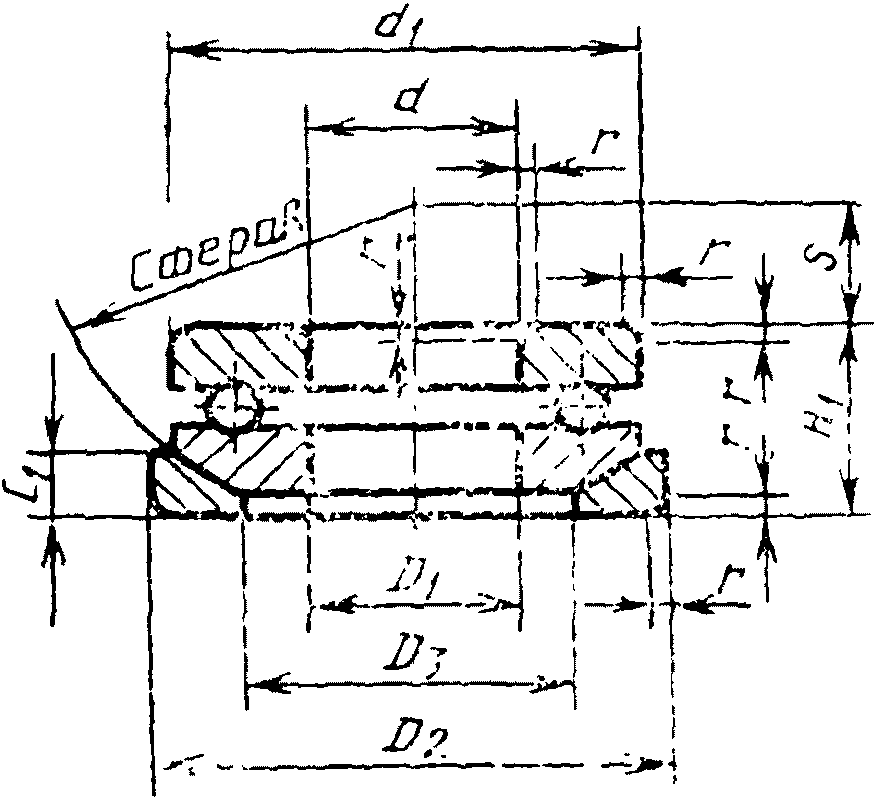

Тип 18000

Информационные данные

Черт. 4

d — номинальный диаметр отверстия тугого кольца одинарного подшипника;

d1 — номинальный наружный диаметр тугого кольца одинарного подшипника;

d1smax — наибольший единичный наружный диаметр тугого кольца одинарного подшипника;

D — номинальный наружный диаметр свободного кольца;

D1 — номинальный диаметр отверстия свободного кольца;

D1smin — наименьший единичный диаметр отверстия свободного кольца;

D2 - номинальный наружный диаметр подкладного кольца;

D3 — номинальный диаметр отверстия подкладного кольца;

d2 — номинальный диаметр отверстия тугого кольца двойного подшипника;

d3 — номинальный наружный диаметр тугого кольца двойного подшипника;

d3smax — наибольший единичный наружный диаметр тугого кольца двойного подшипника;

B — номинальная высота тугого кольца двойного подшипника;

H — номинальная высота подшипника;

H1 — номинальная высота подшипника с подкладным кольцом;

C1 — номинальная высота подкладного кольца;

r — координата монтажной фаски тугого кольца одинарного подшипника, свободного и подкладного кольца;

rsmin — наименьший предельный размер r;

r1 — координата монтажной фаски тугого кольца двойного подшипника;

r1smin — наименьший предельный размер r1;

R — радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца;

S — высота центра радиуса сферического опорного торца.

Примечания:

1. Подшипники типа 8000 и 38000 (кроме серии диаметров 9) без индекса Н при новом проектировании не применять.

2. Чертежи не определяют конструкцию подшипников.

Таблица 1

Серия диаметров 9, серия высот 1

Размеры, мм

Обозначение подшипника d D1 D H r rsmin Масса, кг ~=
1008094 4 4,2 12 6 0,5 0,3 0,004
1008096 6 6,2 16 7 0,5 0,3 0,007
1008901 12 12,2 22 7 0,5 0,3 0,013
1008902 15 15,2 26 7 0,5 0,3 0,016
1008903 17 17,2 28 7 0,5 0,3 0,019
1008904 20 20,2 32 8 0,5 0,3 0,025
1008905 25 25,2 37 8 0,5 0,3 0,031
1008906 30 30,2 42 8 0,5 0,3 0,034
1008907 35 35,2 47 8 0,5 0,3 0,041
1008908 40 40,2 52 9 0,5 0,3 0,047
1008909 45 45,2 60 10 0,5 0,3 0,083
1008910 50 50,2 65 10 0,5 0,3 0,091
1008911 55 55,2 70 10 0,5 0,3 0,100
1008912 60 60,2 75 10 0,5 0,3 0,100
1008913 65 65,2 80 10 0,5 0,3 0,113
1008914 70 70,2 85 10 0,5 0,3 0,120
1008915 75 75,2 90 10 0,5 0,3 0,130
1008916 80 80,2 95 10 0,5 0,3 0,142
1008917 85 85,2 100 10 0,5 0,3 0,151
1008918 90 90,2 105 10 0,5 0,3 0,160
1008920 100 100,2 120 14 1,0 0,6 0,336

Таблица 2

Серия диаметров 1, серия высот 0

Размеры, мм

Обозначение подшипника d D1 D H r rs min Масса, кг ~=
8100 10 10,2 24 9 0,5 0,3 0,02
8101 12 12,2 26 9 0,5 0,3 0,02
8102 15 15,2 28 9 0,5 0,3 0,02
8103 17 17,2 30 9 0,5 0,3 0,03
8104 20 20,2 35 10 0,5 0,3 0,04
8105 25 25,2 42 11 1,0 0,6 0,06
8106 30 30,2 47 11 1,0 0,6 0,07
8107 35 35,2 52 12 1,0 0,6 0,08
8108 40 40,2 60 13 1,0 0,6 0,12
8109 45 45,2 65 14 1,0 0,6 0,15
8110 50 50,2 70 14 1,0 0,6 0,16
8111 55 55,2 78 16 1,0 0,6 0,24
8112 60 60,2 85 17 1,5 1,0 0,29
8113 65 65,2 90 18 1,5 1,0 0,34
8114 70 70,2 95 18 1,5 1,0 0,36
8115 75 75,2 100 19 1,5 1,0 0,42
8116 80 80,2 105 19 1,5 1,0 0,43
8117 85 85,2 110 19 1,5 1,0 0,46
8118 90 90,2 120 22 1,5 1,0 0,68
8120 100 100,2 135 25 1,5 1,0 0,99
8122 110 110,2 145 25 1,5 1,0 1,08
8124 120 120,2 155 25 1,5 1,0 1,16
8126 130 130,3 170 30 1,5 1,0 1,87
8128 140 140,3 180 31 1,5 1,0 2,07
8130 150 150,3 190 31 1,5 1,0 2,20
8132 160 160,3 200 31 1,5 1,0 2,33
8134 170 170,3 215 34 2,0 1,1 3,31
8136 180 180,3 225 34 2,0 1,1 3,48
8138 190 190,3 240 37 2,0 1,1 4,06
8140 200 200,3 250 37 2,0 1,1 4,24
8144 220 220,3 270 37 2,0 1,1 4,62
8148 240 240,3 300 45 2,5 1,5 7,55
8152 260 260,3 320 45 2,5 1,5 8,11
8156 280 280,3 350 53 2,5 1,5 12,20
8160 300 300,3 380 62 3,0 2,0 17,50
8164 320 320,4 400 63 3,0 2,0 18,90
8168 340 340,4 420 64 3,0 2,0 20,30
8172 360 360,4 440 65 3,0 2,0 21,80
8180 400 400,4 480 65 3,0 2,0 24,60
8192 460 460,5 560 80 3,0 2,0 43,40
81/500 500 500,5 600 80 3,5 2,1 46,70

Таблица 3

Серия диаметров 2, серия высот 0

Размеры, мм

Обозначение подшипника d D1 D H r rs min Масса, кг ~=
8200 10 10,2 26 11 1,0 0,6 0,03
8201 12 12,2 28 11 1,0 0,6 0,03
8202 15 15,2 32 12 1,0 0,6 0,05
8203 17 17,2 35 12 1,0 0,6 0,05
8204 20 20,2 40 14 1,0 0,6 0,08
8205 25 25,2 47 15 1,0 0,6 0,12
8206 30 30,2 52 16 1,0 0,6 0,14
8207 35 35,2 62 18 1,5 1,0 0,22
8208 40 40,2 68 19 1,5 1,0 0,27
8209 45 45,2 73 20 1,5 1,0 0,32
8210 50 50,2 78 22 1,5 1,0 0,39
8211 55 55,2 90 25 1,5 1,0 0,61
8212 60 60,2 95 26 1,5 1,0 0,69
8213 65 65,2 100 27 1,5 1,0 0,77
8214 70 70,2 105 27 1,5 1,0 0,81
8215 75 75,2 110 27 1,5 1,0 0,86
8216 80 80,2 115 28 1,5 1,0 0,95
8217 85 85,2 125 31 1,5 1,0 1,29
8218 90 90,2 135 35 2,0 1,1 1,77
8220 100 100,2 150 38 2,0 1,1 2,36
8222 110 110,2 160 38 2,0 1,1 2,57
8224 120 120,2 170 39 2,0 1,1 2,86
8226 130 130,3 190 45 2,5 1,5 4,19
8228 140 140,3 200 46 2,5 1,5 4,88
8230 150 150,3 215 50 2,5 1,5 6,19
8232 160 160,3 225 51 2,5 1,5 6,67
8236 180 180,3 250 56 2,5 1,5 8,85
8240 200 200,3 280 62 3,0 2,0 12,40
8244 220 220,3 300 63 3,0 2,0 13,70
8248 240 240,3 340 78 3,5 2,1 23,60
8252 260 260,3 360 79 3,5 2,1 25,60
8256 280 280,3 380 80 3,5 2,1 27,60
8260 300 300,3 420 95 4,0 3,0 43,10
8264 320 320,4 440 95 4,0 3,0 45,50
8268 340 340,4 460 96 4,0 3,0 48,40
8272 360 360,4 500 110 5,0 4,0 70,00
8292 460 460,5 620 130 6,0 5,0 117,20
8296 480 480,5 650 135 6,0 5,0 138,60

Таблица 4

Серия диаметров 3, серия высот 0

Размеры, мм

Обозначение подшипника d D1 D H r rs min Масса, кг ~=
8305 25 25,2 52 18 1,5 1,0 0,18
8306 30 30,2 60 21 1,5 1,0 0,27
8307 35 35,2 68 24 1,5 1,0 0,39
8308 40 40,2 78 26 1,5 1,0 0,55
8309 45 45,2 85 28 1,5 1,0 0,69
8310 50 50,2 95 31 2,0 1,1 1,00
8311 55 55,2 105 35 2,0 1,1 1,34
8312 60 60,2 110 35 2,0 1,1 1,43
8313 65 65,2 115 36 2,0 1,1 1,57
8314 70 70,2 125 40 2,0 1,1 2,06
8315 75 75,2 135 44 2,5 1,5 2,68
8316 80 80,2 140 44 2,5 1,5 2,82
8317 85 85,2 150 49 2,5 1,5 3,66
8318 90 90,2 155 50 2,5 1,5 3,88
8320 100 100,2 170 55 2,5 1,5 5,11
8322 110 110,2 190 63 3,0 2,0 7,87
8324 120 120,2 210 70 3,5 2,1 10,90
8326 130 130,3 225 75 3,5 2,1 13,30
8328 140 140,3 240 80 3,5 2,1 15,90
8330 150 150,3 250 80 3,5 2,1 16,70
8332 160 160,3 270 87 4,0 3,0 21,50
8334 170 170,3 280 87 4,0 3,0 22,50
8336 180 180,3 300 95 4,0 3,0 28,70
8340 200 200,3 340 110 5,0 4,0 43,70
8368 340 340,4 540 160 6,0 5,0 148,00

Таблица 5

Серия диаметров 4, серия высот 0

Размеры, мм

Обозначение подшипника d D1 D H r rs min Масса, кг ~=
8413 65 65,2 140 56 2,5 2,0 4,47
8416 80 80,2 170 68 3,5 2,1 7,97
8418 90 90,2 190 77 3,5 2,1 11,20
8420 100 100,2 210 85 4,0 3,0 15,00
8422 110 110,2 230 95 4,0 3,0 20,20
8426 130 130,3 270 110 5,0 4,0 32,00
8428 140 140,3 280 112 5,0 4,0 34,50
8432 160 160,3 320 130 6,0 5,0 52,00
8436 180 180,3 360 140 6,0 5,0 70,50
8440 200 200,3 400 155 6,0 5,0 97,00
8444 220 220,3 420 160 8,0 6,0 107,00
8456 280 280,3 520 190 8,0 6,0 190,00

Таблица 6

Серия диаметров 1, серия высот 0

Размеры, мм

Обозначение подшипника d D d1 s max D1 s min H r rs min Масса, кг ~=
8100Н 10 24 24 11 9 0,5 0,3 0,02
8101Н 12 26 26 13 9 0,5 0,3 0,02
8102Н 15 28 28 16 9 0,5 0,3 0,02
8103Н 17 30 30 18 9 0,5 0,3 0,03
8104Н 20 35 35 21 10 0,5 0,3 0,04
8105Н 25 42 42 26 11 1,0 0,6 0,06
8106Н 30 47 47 32 11 1,0 0,6 0,07
8107Н 35 52 52 37 12 1,0 0,6 0,08
8108Н 40 60 60 42 13 1,0 0,6 0,12
8109Н 45 65 65 47 14 1,0 0,6 0,15
8110Н 50 70 70 52 14 1,0 0,6 0,16
8111Н 55 78 78 57 16 1,0 0,6 0,24
8112Н 60 85 85 62 17 1,5 1,0 0,29
8113Н 65 90 90 67 18 1,5 1,0 0,34
8114Н 70 95 95 72 18 1,5 1,0 0,36
8115Н 75 100 100 77 19 1,5 1,0 0,42
8116Н 80 105 105 82 19 1,5 1,0 0,43
8117Н 85 110 110 87 19 1,5 1,0 0,46
8118Н 90 120 120 92 22 1,5 1,0 0,68
8120Н 100 135 135 102 25 1,5 1,0 0,99
8122Н 110 145 145 112 25 1,5 1,0 1,06
8124Н 120 155 155 122 25 1,5 1,0 1,16
8126Н 130 170 170 132 30 1,5 1,0 1,87
8128Н 140 180 178 142 31 1,5 1,0 2,07
8130Н 150 190 188 152 31 1,5 1,0 2,20
8132Н 160 200 198 162 31 1,5 1,0 2,33
8134Н 170 215 213 172 34 2,0 1,1 3,31
8136Н 180 225 222 183 34 2,0 1,1 3,48
8138Н 190 240 237 193 37 2,0 1,1 4,06
8140Н 200 250 247 203 37 2,0 1,1 4,24
8144Н 220 270 267 223 37 2,0 1,1 4,62
8148Н 240 300 297 243 45 2,5 1,5 7,55
8152Н 260 320 317 263 45 2,5 1,5 8,11
8156Н 280 350 347 283 53 2,5 1,5 12,20
8160Н 300 380 376 304 62 3,0 2,0 17,60
8164Н 320 400 396 324 63 3,0 2,0 18,90
8168Н 340 420 416 344 64 3,0 2,0 20,30
8172Н 360 440 436 364 65 3,0 2,0 21,80
8176Н 380 460 456 384 65 3,0 2,0 23,10
8180Н 400 480 476 404 65 3,0 2,0 24,60
8184Н 420 500 495 424 65 3,0 2,0 25,10
8188Н 440 540 535 444 80 3,5 2,1 41,80
8192Н 460 560 555 464 80 3,5 2,1 43,40
8196Н 480 580 575 484 80 3,5 2,1 45,10
81/500Н 500 600 595 504 80 3,5 2,1 46,70
81/530Н 530 640 635 535 85 4,0 3,0 56,30

Таблица 7

Серия диаметров 2, серия высот 0

Размеры, мм

Обозначение подшипника d D d1 s max d1 s min H r rs min Масса, кг ~=
8200Н 10 26 26 12 11 1,0 0,6 0,03
8201Н 12 28 28 14 11 1,0 0,6 0,03
8202Н 15 32 32 17 12 1,0 0,6 0,05
8203Н 17 35 35 19 12 1,0 0,6 0,05
8204Н 20 40 40 22 14 1,0 0,6 0,08
8205Н 25 47 47 27 15 1,0 0,6 0,12
8206Н 30 52 52 32 16 1,0 0,6 0,14
8207Н 35 62 62 37 18 1,5 1,0 0,22
8208Н 40 68 68 42 19 1,5 1,0 0,27
8209Н 45 73 73 47 20 1,5 1,0 0,32
8210Н 50 78 78 52 22 1,5 1,0 0,39
8211Н 55 90 90 57 25 1,5 1,0 0,61
8212Н 60 95 95 62 26 1,5 1,0 0,69
8213Н 65 100 100 67 27 1,5 1,0 0,77
8214Н 70 105 105 72 27 1,5 1,0 0,81
8215Н 75 110 110 77 27 1,5 1,0 0,86
8216Н 80 115 115 82 28 1,5 1,0 0,95
8217Н 85 125 125 88 31 1,5 1,0 1,29
8218Н 90 135 135 93 35 2,0 1,1 1,77
8220Н 100 150 150 103 38 2,0 1,1 2,36
8222Н 110 160 160 113 38 2,0 1,1 2,57
8224Н 120 170 170 123 39 2,0 1,1 2,87
8226Н 130 190 187 133 45 2,5 1,5 4,19
8228Н 140 200 197 143 46 2,5 1,5 4,88
8230Н 150 215 212 153 50 2,5 1,5 6,19
8232Н 160 225 222 163 51 2,5 1,5 6,67
8234Н 170 240 237 173 55 2,5 1,5 8,28
8236Н 180 250 247 183 56 2,5 1,5 8,85
8238Н 190 270 267 194 62 3,0 2,0 11,90
8240Н 200 280 277 204 62 3,0 2,0 12,40
8244Н 220 300 297 224 63 3,0 2,0 13,70
8248Н 240 340 335 244 78 3,5 2,1 23,60
8252Н 260 360 355 264 79 3,5 2,1 25,60
8256Н 280 380 375 284 80 3,5 2,1 27,60
8260Н 300 420 415 304 95 4,0 3,0 43,10
8264Н 320 440 435 325 95 4,0 3,0 45,50
8268Н 340 460 455 345 96 4,0 3,0 48,40
8272Н 360 500 495 365 110 5,0 4,0 70,00
8276Н 380 520 515 385 112 5,0 4,0 73,00
8280Н 400 540 535 405 112 5,0 4,0 78,00
8292Н 460 620 615 465 130 6,0 5,0 117,20
8296Н 480 650 645 485 135 6,0 5,0 138,60
82/500Н 500 670 665 505 135 6,0 5,0 144,00

Таблица 8

Серия диаметров 3, серия высот 0

Размеры, мм

Обозначение подшипника d D d1 s max D1 s min H r rs min Масса, кг ~=
8305Н 25 52 52 27 18 1,5 1,0 0,18
8306Н 30 60 60 32 21 1,5 1,0 0,27
8307Н 35 68 68 37 24 1,5 1,0 0,39
8308Н 40 78 78 42 26 1,5 1,0 0,55
8309Н 45 85 85 47 28 1,5 1,0 0,69
8310Н 50 95 95 52 31 2,0 1,1 1,00
8311Н 55 105 105 57 35 2,0 1,1 1,34
8312Н 60 110 110 62 35 2,0 1,1 1,43
8313Н 65 115 115 67 36 2,0 1,1 1,57
8314Н 70 125 125 72 40 2,0 1,1 2,06
8315Н 75 135 135 77 44 2,5 1,5 2,68
8316Н 80 140 140 82 44 2,5 1,5 2,82
8317Н 85 150 150 88 49 2,5 1,5 3,66
8318Н 90 155 155 93 50 2,5 1,5 3,88
8320Н 100 170 170 103 55 2,5 1,5 5,11
8322Н 110 190 187 113 63 3,0 2,0 7,87
8324Н 120 210 205 123 70 3,5 2,1 10,90
8326Н 130 225 220 134 75 3,5 2,1 13,30
8328Н 140 240 235 144 80 3,5 2,1 15,90
8330Н 150 250 245 154 80 3,5 2,1 16,70
8332Н 160 270 265 164 87 4,0 3,0 21,50
8334Н 170 280 275 174 87 4,0 3,0 22,50
8336Н 180 300 295 184 95 4,0 3,0 28,70
8338Н 190 320 315 195 105 5,0 4,0 36,70
8340Н 200 340 335 205 110 5,0 4,0 43,70
8344Н <*> 220 360 355 225 112 5,0 4,0 -
8356Н <*> 280 440 435 285 130 6,0 5,0 -
8364Н <*> 320 500 495 325 140 6,0 5,0 -
8368Н 340 540 535 345 160 6,0 5,0 148,00
8372Н <*> 360 560 555 365 160 8,0 6,0 -
8380Н <*> 400 620 615 405 175 8,0 6,0 -
83/500Н <*> 500 750 745 505 195 8,0 6,0 -

<> Значения массы для данных типоразмеров подшипников будут вводиться по мере их освоения.*

Таблица 9

Серия диаметров 4, серия высот 0

Размеры, мм

Обозначение подшипника d D d1 s max D1 s min H r rs min Масса, кг ~=
8405Н 25 60 60 27 24 1,5 1,0 0,34
8406Н 30 70 70 32 28 1,5 1,0 0,53
8407Н 35 80 80 37 32 2,0 1,1 0,79
8408Н 40 90 90 42 36 2,0 1,1 1,14
8409Н 45 100 100 47 39 2,0 1,1 1,47
8410Н 50 110 110 52 43 2,5 1,5 1,99
8411Н 55 120 120 57 48 2,5 1,5 2,64
8412Н 60 130 130 62 51 2,5 1,5 3,51
8413Н 65 140 140 68 56 3,0 2,0 4,47
8414Н 70 150 150 73 60 3,0 2,0 5,48
8415Н 75 160 160 78 65 3,0 2,0 6,75
8416Н 80 170 170 83 68 3,5 2,1 7,97
8417Н 85 180 177 88 72 3,5 2,1 9,45
8418Н 90 190 187 93 77 3,5 2,1 11,20
8420Н 100 210 205 103 85 4,0 3,0 15,00
8422Н 110 230 225 113 95 4,0 3,0 20,20
8424Н 120 250 245 123 102 5,0 4,0 25,50
8426Н 130 270 265 134 110 5,0 4,0 32,00
8428Н 140 280 275 144 112 5,0 4,0 34,50
8430Н 150 300 295 154 120 5,0 4,0 42,30
8432Н 160 320 315 164 130 6,0 5,0 52,00
8434Н 170 340 335 174 135 6,0 5,0 61,00
8436Н 180 360 355 184 140 6,0 5,0 70,50
8438Н 190 380 375 195 150 6,0 5,0 84,50
8440Н 200 400 395 205 155 6,0 5,0 97,00
8444Н 220 420 415 225 160 8,0 6,0 107,00
8448Н 240 440 435 245 160 8,0 6,0 113,00
8452Н 260 480 475 265 175 8,0 6,0 149,00
8456Н 280 520 515 285 190 8,0 6,0 190,00
8460Н 300 540 535 305 190 8,0 6,0 199,00
8464Н 320 580 575 325 205 10,0 7,5 250,00
8468Н 340 620 615 345 220 10,0 7,5 308,00
8472Н 360 640 635 365 220 10,0 7,5 321,00

Таблица 10

Серия диаметров 2, серия высот 0

Размеры, мм

Обозначение подшипника d D1 d2 D H B r rs min Масса, кг ~=
38202 15 15,2 10 32 22 5 1,0 0,6 0,08
38204 20 20,2 15 40 26 6 1,0 0,6 0,15
38205 25 25,2 20 47 28 7 1,0 0,6 0,23
38206 30 30,2 25 52 29 7 1,0 0,6 0,27
38207 35 35,2 30 62 32 8 1,5 1,0 0,42
38208 40 40,2 30 68 36 9 1,5 1,0 0,54
38209 45 45,2 35 73 37 9 1,5 1,0 0,62
38210 50 50,2 40 78 39 9 1,5 1,0 0,71
38211 55 55,2 45 90 45 10 1,5 1,0 1,12
38212 60 60,2 50 95 46 10 1,5 1,0 1,25
38213 65 65,2 55 100 47 10 1,5 1,0 1,36
38214 70 70,2 55 105 47 10 1,5 1,0 1,48
38215 75 75,2 60 110 47 10 1,5 1,0 1,57
38216 80 80,2 65 115 48 10 1,5 1,0 1,69
38217 85 85,2 70 125 55 12 1,5 1,0 2,34
38218 90 90,2 75 135 62 14 2,0 1,1 3,22
38220 100 100,2 85 150 67 15 2,0 1,1 4,29
38222 110 110,2 95 160 67 15 2,0 1,1 4,68
38224 120 120,2 100 170 68 15 2,0 1,1 5,24
38226 130 130,3 110 190 80 18 2,5 1,5 7,74
38228 140 140,3 120 200 81 18 2,5 1,5 8,95

Таблица 11

Серия диаметров 3, серия высот 0

Размеры, мм

Обозначение подшипника d D1 d2 D H B r rs min Масса, кг ~=
38305 25 25,2 20 52 34 8 1,5 1,0 0,33
38306 30 30,2 25 60 38 9 1,5 1,0 0,49
38307 35 35,2 30 68 44 10 1,5 1,0 0,71
38308 40 40,2 30 78 49 12 1,5 1,0 1,06
38309 45 45,2 35 85 52 12 1,5 1,0 1,29
38310 50 50,2 40 95 58 14 2,0 1,1 1,86
38311 55 55,2 45 105 64 15 2,0 1,1 2,51
38312 60 60,2 50 110 64 15 2,0 1,1 2,68
38313 65 65,2 55 115 65 15 2,0 1,1 2,90
38314 70 70,2 55 125 72 16 2,0 1,1 3,90
38315 75 75,2 60 135 79 18 2,5 1,5 4,83
38316 80 80,2 65 140 79 18 2,5 1,5 5,06
38317 85 85,2 70 150 87 19 2,5 1,5 6,43
38318 90 90,2 75 155 88 19 2,5 1,5 6,60
38320 100 100,2 85 170 97 21 2,5 1,5 8,90
38322 110 110,2 95 190 110 24 3,0 2,0 13,80
38324 120 120,2 100 210 123 27 3,5 2,1 17,20

Таблица 12

Серия диаметров 2, серия высот 0

Размеры, мм

Обозначение подшипника d d2 d3 s max D d1 s min H B r rs min r1 r1 s min Масса, кг ~=
38202Н 15 10 32,0 32 17 22 5 1,0 0,6 0,5 0,3 0,08
38204Н 20 15 40,0 40 22 26 6 1,0 0,6 0,5 0,3 0,15
38205Н 25 20 47,0 47 27 28 7 1,0 0,6 0,5 0,3 0,23
38206Н 30 25 52,0 52 32 29 7 1,0 0,6 0,5 0,3 0,27
38207Н 35 30 62,0 62 37 34 8 1,5 1,0 0,5 0,3 0,42
38208Н 40 30 68,0 68 42 36 9 1,5 1,0 1,0 0,6 0,54
38209Н 45 35 73,0 73 47 37 9 1,5 1,0 1,0 0,6 0,62
38210Н 50 40 78,0 78 52 39 9 1,5 1,0 1,0 0,6 0,71
38211Н 55 45 90,0 90 57 45 10 1,5 1,0 1,0 0,6 1,12
38212Н 60 50 95,0 95 62 46 10 1,5 1,0 1,0 0,6 1,25
38213Н 65 55 100,0 100 67 47 10 1,5 1,0 1,0 0,6 1,36
38214Н 70 55 105,0 105 72 47 10 1,5 1,0 1,5 1,0 1,48
38215Н 75 60 110,0 110 77 47 10 1,5 1,0 1,5 1,0 1,57
38216Н 80 65 115,0 115 82 48 10 1,5 1,0 1,5 1,0 1,69
38217Н 85 70 125,0 125 88 55 12 1,5 1,0 1,5 1,0 2,34
38218Н 90 75 135,0 135 93 62 14 2,0 1,1 1,5 1,0 3,22
38220Н 100 85 150,0 150 103 67 15 2,0 1,1 1,5 1,0 4,29
38222Н 110 95 160,0 160 113 67 15 2,0 1,1 1,5 1,0 4,68
38224Н 120 100 170,0 170 123 68 15 2,0 1,1 2,0 1,1 5,24
38226Н 130 110 189,5 190 133 80 18 2,5 1,5 2,0 1,1 7,74
38228Н 140 120 199,5 200 143 81 18 2,5 1,5 2,0 1,1 8,95
38230Н 150 130 214,5 215 153 89 20 2,5 1,5 2,0 1,1 10,60
38232Н 160 140 224,5 225 163 90 20 2,5 1,5 2,0 1,1 12,10
38234Н 170 150 235,5 240 173 97 21 2,5 1,5 2,0 1,1 14,90

Таблица 13

Серия диаметров 3, серия высот 0

Размеры, мм

Обозначение подшипника d d2 d3 s max D D1 s min H B r rs min r1 r1s min Масса, кг ~=
38305Н 25 20 52,0 52 27 34 8 1,5 1,0 0,5 0,3 0,33
38306Н 30 25 60,0 60 32 38 9 1,5 1,0 0,5 0,3 0,49
38307Н 35 30 68,0 68 37 44 10 1,5 1,0 0,5 0,3 0,71
38308Н 40 30 78,0 78 42 49 12 1,5 1,0 1,0 0,6 1,06
38309Н 45 35 85,0 85 47 52 12 1,5 1,0 1,0 0,6 1,29
38310Н 50 40 95,0 95 52 58 14 2,0 1,1 1,0 0,6 1,86
38311Н 55 45 105,0 105 57 64 15 2,0 1,1 1,0 0,6 2,51
38312Н 60 50 110,0 110 62 64 15 2,0 1,1 1,0 0,6 2,68
38313Н 65 55 115,0 115 67 65 15 2,0 1,1 1,0 0,6 2,90
38314Н 70 55 125,0 125 72 72 16 2,0 1,1 1,5 1,0 3,90
38315Н 75 60 135,0 135 77 79 18 2,5 1,5 1,5 1,0 4,83
38316Н 80 65 140,0 140 82 79 18 2,5 1,5 1,5 1,0 5,06
38317Н 85 70 150,0 150 88 87 19 2,5 1,5 1,5 1,0 6,43
38318Н 90 75 155,0 155 93 88 19 2,5 1,5 1,5 1,0 6,60
38320Н 100 85 170,0 170 103 97 21 2,5 1,5 1,5 1,0 8,90
38322Н 110 95 189,5 190 113 110 24 3,0 2,0 1,5 1,0 13,80
38324Н 120 100 209,5 210 123 123 27 3,5 2,1 2,0 1,1 17,20
38326Н 130 110 224,5 225 134 130 30 3,5 2,1 2,0 1,1 23,40
38328Н 140 120 235,5 240 144 140 31 3,5 2,1 2,0 1,1 28,20

Таблица 14

Серия диаметров 4, серия высот 0

Размеры, мм

Обозначение подшипника d d2 d3s max D D1s min H B r rs min r1 r1s min Масса, кг ~=
38405Н 25 15 60,0 60 27 45 11 1,5 1,0 1,0 0,6 0,63
38406Н 30 20 70,0 70 32 52 12 1,5 1,0 1,0 0,6 1,00
38407Н 35 25 80,0 80 37 59 14 2,0 1,1 1,0 0,6 1,44
38408Н 40 30 90,0 90 42 65 15 2,0 1,1 1,0 0,6 2,03
38409Н 45 35 100,0 100 47 72 17 2,0 1,1 1,0 0,6 2,71
38410Н 50 40 110,0 110 52 78 18 2,5 1,5 1,0 0,6 3,56
38411Н 55 45 120,0 120 57 87 20 2,5 1,5 1,0 0,6 4,70
38412Н 60 50 130,0 130 62 93 21 2,5 1,5 1,0 0,6 6,33
38413Н 65 50 140,0 140 68 101 23 3,0 2,0 1,5 1,0 8,03
38414Н 70 55 150,0 150 73 107 24 3,0 2,0 1,5 1,0 9,71
38415Н 75 60 160,0 160 78 115 26 3,0 2,0 1,5 1,0 11,80
38416Н 80 65 170,0 170 83 120 27 3,5 2,1 1,5 1,0 14,50
38417Н 85 65 179,5 180 88 128 29 3,5 2,1 2,0 1,1 17,50
38418Н 90 70 189,5 190 93 135 30 3,5 2,1 2,0 1,1 19,60
38420Н 100 80 209,5 210 103 150 33 4,0 3,0 2,0 1,1 26,60

Таблица 15

Серия диаметров 2, серия высот 0

Размеры, мм

Обозначение подшипникаdDd1smaxD1sminHD3D2C1H1SRrrs minМасса, кг ~=
2820018200
28200182001026261211,618283,5138,5221,00,60,0300,038
28201182011228281411,420303,51311,5251,00,60,0330,045
28202182021532321713,324354,01512,0281,00,60,0490,063
28203182031735351913,226384,01516,0321,00,60,0560,071
28204182042040402214,730425,01718,0361,00,60,0820,102
28205182052547472716,736505,51919,0401,00,60,1220,155
28206182063052523217,842555,52022,0451,00,60,1440,182
28207182073562623719,948657,02224,0501,51,00,2220,279
28208182084068684220,355727,02328,5561,51,00,2800,350
28209182094573734721,360787,52426,0561,51,00,3010,388
28210182105078785223,562827,52632,5641,51,00,3660,464
28211182115590905727,472959,03035,0721,51,00,6000,752
28212182126095956228,0781009,03132,5721,51,00,6570,817
2821318213651001006728,7821059,03240,0801,51,00,7320,912
2821418214701051057228,8881109,03238,0801,51,00,7820,967
2821518215751101107728,3921159,53249,0901,51,00,8081,018
2821618216801151158229,59812010,03346,0901,51,00,8981,118
2821718217851251258833,110513011,03752,01001,51,01,2201,510
2821818218901351359338,511014013,54245,01002,01,11,7002,120
282201822010015015010340,912515514,045521122,01,12,222,72
282221822211016016011340,213516514,045651252,01,12,372,93
282241822412017017012340,814517515,046611252,01,12,573,22
282261822613019018713347,916019517,053671402,51,53,934,83
282281822814020019714348,617021017,055871602,51,54,275,49
282301823015021521215353,318022520,560791602,51,55,977,66
782321823216022522216354,719023521,061741602,51,56,448,25
282341823417024023717358,720025021,565911802,51,57,9310,07
282361823618025024718358,221026021,5661122002,51,58,2510,60
282381823819027026719465,623028023,073982003,02,011,4014,00
282401824020028027720465,324029023,0741252253,02,011,3014,50
282441824422030029722465,626031025,0751182253,02,012,8016,10
282481824824034033524481,729035030,0921222503,52,121,4026,10
282521825226036035526482,830537030,0931522803,52,123,2029,10
282561825628038037528485,032539031,0941432803,52,125,0031,50
2826018260300420415304100,536043034,01121643204,03,041,5049,80
2826418264320440435325100,538045036,01121573204,03,044,0053,30
2826818268340480455345100,340047036,01131993604,03,045,0054,70
2827218272360500495365116,743051043,01301723605,04,067,0081,50

Таблица 16

Серия диаметров 3, серия высот 0

Размеры, мм

Обозначение подшипникаdDd1smaxD1sminHD3D2C1H1SRrrs minМасса, кг ~=
2830018300
28305183052552522719,838556,02221,0451,51,00,1760,220
28306183063060603222,645627,02522,0501,51,00,2660,322
28307183073568683725,652727,52824,0561,51,00,3790,463
28308183084078784228,560828,53128,0641,51,00,5530,673
28309183094585854730,1659010,03325,0641,51,00,6600,830
28310183105095955234,37210011,03728,0722,01,10,9721,202
2831118311551051055739,38011011,54230,0802,01,11,3801,660
2831218312601101106238,38511511,54241,0902,01,11,4101,720
2831318313651151156739,49012012,54338,5902,01,11,5301,870
2831418314701251257244,29813013,04843,01002,01,12,1002,510
2831518315751351357748,110514015,05237,01002,51,52,6703,220
2831618316801401408247,611014515,05250,01122,51,52,7703,340
2831718317851501508853,111515517,55843,01122,51,53,5304,340
2831818318901551559354,612016018,05940,01122,51,53,8304,670
283201832010017017010359,213517518,06446,01252,51,54,9805,930
283221832211019018711367,215019520,57251,01403,02,07,8309,110
283241832412021020512374,116522022,08063,01603,52,110,60012,600
283261832613022522013480,317723526,08653,01603,52,112,90015,400
283281832814024023514484,919025026,09268,01803,52,115,60018,500
283301833015025024515483,7200260269289,52003,52,116,10019,200
283321833216027026516491,72152802910077,02004,03,021,50025,600
283341833417028027517491,322029029100105,02254,03,022,50027,100
283361833618030029518499,32403103210991,02254,03,027,40032,700
2833818338190320315195111,025533033121104,02505,04,037,00043,100
2834018340200340335205118,02703503813092,02505,04,043,70052,200

Таблица 17

Серия диаметров 4, серия высот 0

Размеры, мм

Обозначение подшипникаdDd1smaxD1sminHD3D2C1H1SRrrs minМасса, кг ~=
2840018400
28405184052560602726,442628,02919501,51,00,330,402
28406184063070703230,150759,03320561,51,00,5170,647
28407184073580803734,0588510,03723642,01,10,7630,936
28408184084090904238,2659512,04226722,01,11,0901,340
2840918409451001004742,47210512,54629802,01,11,4701,790
2841018410501101105245,68011514,05035902,51,51,9202,330
2841118411551201205750,58812515,55528902,51,52,5003,030
2841218412601301306254,09513516,058341002,51,53,1203,830
2841318413651401406860,210014517,565401123,02,04,5605,370
2841418414701501507363,611015519,569341123,02,05,5206,510
2841518415751601607869,011516521,075421253,02,06,8608,090
2841618416801701708372,212517522,078361253,52,17,9909,370
2841718417851801778877,013018523,083471403,52,19,38011,020
2841818418901901879381,214019525,588401403,52,111,10013,000
284201842010021020510390,015522027,098501604,03,014,80017,700
284221842211023022511399,717024029,0109581804,03,019,70023,400
2842418424120250245123107,318526032,0118702005,04,025,20029,900
2842618426130270265134115,220028038,0128582005,04,032,10038,500
2842818428140280275144117,020629038,0131832255,04,033,340,3
2843018430150300295154125,322531041,0140692255,04,040,448,6
2843218432160320315164135,324033041,5150842506,05,051,060,5
2843418434170340335174141,025535046,0156742506,05,056,068,0
2843618436180360355184148,327037046,5164972806,05,070,082,7

Примечания к табл. 1 - 17:

1 Масса подшипников рассчитана при плотности стали 7,85 кг/дм3.

2 Предельные координаты монтажных фасок, а также максимальные радиусы галтелей вала и корпуса rasmax устанавливают в соответствии с требованиями ГОСТ 3478.

Примеры условного обозначения:

Подшипник упорный шариковый одинарный серии диаметров 2, серии высот 0, с d = 30 мм:

Подшипник 8206 ГОСТ 7872-89

или

Подшипник 8206Н ГОСТ 7872-89

То же, для подшипника двойного:

Подшипник 38206 ГОСТ 7872-89

или

Подшипник 38206Н ГОСТ 7872-89

Подшипник упорный шариковый одинарный со свободным самоустанавливающимся кольцом без подкладного кольца, серии диаметров 2, серии высот 0, с d = 50 мм:

Подшипник 28210 ГОСТ 7872-89

То же, для подшипника с подкладным кольцом:

Подшипник 18210 ГОСТ 7872-89

4. Технические требования, приемка, методы контроля, маркировки, упаковывание, транспортирование, хранение и гарантии изготовителя — по ГОСТ 520.

5. Технические требования к посадочным местам вала и корпуса под подшипники — по ГОСТ 3325.

6. Значения статической C0 и динамической C грузоподъемностей приведены в приложении.

Приложение
Обязательное

СТАТИЧЕСКАЯ (C0) И ДИНАМИЧЕСКАЯ (C) ГРУЗОПОДЪЕМНОСТИ

Таблица 18

Серия диаметров 1

Обозначение подшипниковd,
мм		Грузоподъемность, Н, не менее
CC0
8100101000011800
8101121040012900
8102151060014000
8103171140016600
8104201500022400
8105251800030000
8106301900033500
8107352000039000
8108402700053000
8109452800058500
8110502900064000
8111553050063000
8112604150095000
8113653800085000
8114704000093000
81157544000104000
81168045000108000
81178545500114000
81189045500118000
812010061000160000
812211065500186000
812412065500193000
812613090000255000
812814098000285000
813015098000290000
8132160112000365000
8134170134000430000
8136180134000440000
8138190170000550000
8140200173000570000
8144220176000620000
8148240236000830000
8152260245000900000
81562803250001180000
81603003600001370000
81643203800001500000
81683404000001600000
81723604050001700000
81763804300001900000
81804004400001960000
81844204400002040000
81884405300002550000
81924605300002600000
81964805400002700000
81/5005005500002800000
81/5305306200003350000

Таблица 19

Серия диаметров 2

Обозначение подшипниковd,
мм		Грузоподъемность, Н, не менее
CC0
82002820018200101270014300
82012820118201121320016000
82022820218202151660020800
82032820318203171730023200
82042820418204202240032000
82052820518205252800042500
82062820618206302550040000
82072820718207353550057000
82082820818208404650083000
82092820918209453900067000
82102821018210505000090000
821128211182115561000114000
821228212182126062000118000
821328213182136564000125000
821428214182147065500134000
821528215182157567000143000
821628216182168075000160000
821728217182178598000212000
8218282181821890120000255000
82202822018220100122000270000
82222822218222110129000305000
82242822418224120140000335000
82262822618226130183000455000
82282822818228140190000475000
82302823018230150236000620000
82322823218232160245000655000
82342823418234170285000780000
82362823618236180290000830000
82382823818238190335000980000
824028240182402003400001020000
824428244182442203550001120000
824828248182482404650001560000
825228252182522604750001660000
825628256182562804900001800000
826028260182603006100002320000
826428264182643206200002450000
826828268182683406400002650000
827228272182723607650003250000
8276--3807280003200000
8280--4008000003750000
8292--4608500004170000
8296--4809600004750000
82/500--50010200005400000

Таблица 20

Серия диаметров 3

Обозначение подшипниковd,
мм		Грузоподъемность, Н, не менее
CC0
83052830518305253450046500
83062830618306303800055000
83072830718307355000075000
83082830818308406100095000
830928309183094575000118000
831028310183105088000146000
8311283111831155102000176000
8312283121831260102000176000
8313283131831365106000186000
8314283141831470137000250000
8315283151831575163000300000
8316283161831680160000300000
8317283171831785190000360000
8318283181831890196000390000
83202832018320100232000475000
88222832218322110275000610000
83242832418324120325000765000
83262832618326130360000880000
832828328183281404000001020000
833028330183301504050001100000
833228332183321604550001270000
833428334183341704650001370000
833628336183361805200001530000
833828338183381906000001860000
834028340183402006200002000000
834428344183442205000002060000
835628356183562806200002940000
8368283681836834010000004600000

Таблица 21

Серия диаметров 4

Обозначение подшипниковd,
мм		Грузоподъемность, Н, не менее
CC0
84052840518405254550057000
84062840618406306950095000
840728407184073576500106000
840828408184084096500143000
8409284091840945122000186000
8410284101841050137000216000
8411284111841155166000265000
8412284121841260200000325000
8413284131841365224000390000
8414284141841470240000440000
8415284151841575265000510000
8416284161841680275000550000
8417284171841785320000655000
8418284181841890325000695000
84202842018420100400000915000
842228422184221104650001120000
842428424184241205200001320000
842628426184261305700001500000
842828428184281405850001560000
843028430184301506550001860000
843228432184321606600001870000
843428434184341707300002100000
843628436184361807650002300000
844428444184442208090003440000

Таблица 22

Серия диаметров 2

Обозначение подшипниковd,
мм		Грузоподъемность, Н, не менее
CC0
38202151660020800
38204202240032000
38205252800042500
38206302550040000
38207353550057000
38208404650083000
38209453900067000
38210505000090000
382115561000114000
382126062000118000
382136564000125000
382147065500134000
382157567000143000
382168075000160000
382178598000212000
3821890120000255000
38220100122000270000
38222110129000305000
38224120140000335000
38226130183000455000
38228140190000475000
38230150236000620000
38232160245000655000
38234170285000780000

Таблица 23

Серия диаметров 3

Обозначение подшипниковd,
мм		Грузоподъемность, Н, не менее
CC0
38305253450046500
38306303800055000
38307355000075000
38308406100095000
383094575000118000
383105088000146000
3831155102000176000
3831260102000176000
3831365106000186000
3831470137000250000
3831575163000300000
3831680160000300000
3831785190000360000
3831890196000390000
38320100232000475000
38322110275000610000
38324120325000765000
38326130360000880000
383281404000001020000

Таблица 24

Серия диаметров 4

Обозначение подшипниковd,
мм		Грузоподъемность, Н, не менее
CC0
38405254550057000
38406306950095000
384073576500106000
384084096500143000
3840945122000186000
3841050137000216000
3841155166000265000
3841260200000325000
3841365224000390000
3841470240000440000
3841575265000510000
3841680275000550000
3841785320000656000
3841890325000695000
38420100400000915000

Примечания:

1. Значения статической C0 и динамической C грузоподъемностей подшипников с индексом «Н» соответствуют значениям C0 и C аналогичных подшипников без индекса.

2. Значения статической и динамической грузоподъемности для подшипников остальных типов, размеры которых приведены в стандарте, будут вводиться по мере их освоения.

УДК 621.822.6:006.354 Группа Г16
