ГОСТ 5717.2-2003. Межгосударственный стандарт. Банки стеклянные для консервов. Основные параметры и размеры

Государственный комитет Российской Федерации по стандартизации и метрологии · № ГОСТ 5717.2-2003Действующий акт

(введен в действие Постановлением Госстандарта России от 16.12.2003 № 365-ст)

Примечание

Документ включен в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности упаковки» (ТР ТС 005/2011) (Решение Комиссии Таможенного союза от 16.08.2011 № 769). Документ введен в действие с 01.07.2004. Взамен ГОСТ 5717-91 в части раздела 1.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 5717-91"]:::rst
  click n0 "https://bukva.ai/docs/standart-gost-r-iso-10002-2020" "ГОСТ 5717-91. Государственный стандарт Союза ССР. Банки стеклянные для консервов. Технические условия (утв. Постановлением Госстандарта СССР от 02.07.1991 N 1186)"
  n1["ГОСТ 5717.2-2003"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-5717-2-2003" "ГОСТ 5717.2-2003. Межгосударственный стандарт. Банки стеклянные для консервов. Основные параметры и размеры (введен в действие Постановлением Госстандарта России от 16.12.2003 N 36"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие

Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 16 декабря 2003 г. № 365-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БАНКИ СТЕКЛЯННЫЕ ДЛЯ КОНСЕРВОВ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Glass jars for canned food. Basic parameters and dimensions

ГОСТ 5717.2-2003

Группа Д91

МКС 55.100 ОКП 59 8610

Дата введения 1 июля 2004 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 074 «Стеклянная тара»

2 ВНЕСЕН Госстандартом России

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 23 от 22 мая 2003 г.)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азгосстандарт
Армения	AM	Армгосстандарт
Грузия	GE	Грузстандарт
Казахстан	KZ	Госстандарт Республики Казахстан
Кыргызстан	KG	Кыргызстандарт
Молдова	MD	Молдовастандарт
Российская Федерация	RU	Госстандарт России
Таджикистан	TJ	Таджикстандарт
Туркменистан	TM	Главгосслужба «Туркменстандартлары»
Узбекистан	UZ	Узгосстандарт

4 Настоящий стандарт соответствует международному стандарту ИСО 9100-92 «Тара стеклянная с широкой горловиной под обжимную лепестковую крышку для вакуумной упаковки. Размеры» (ISO 9100:1992 «Wide-mouth glass containers — Vacuum lug finishes — Dimensions», NEQ) в части требований к размерам горловин стеклянной тары с широкой горловиной

5 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 16 декабря 2003 г. № 365-ст межгосударственный стандарт ГОСТ 5717.2-2003 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2004 г.

6 ВЗАМЕН ГОСТ 5717-91 в части раздела 1

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

1. Область применения

Настоящий стандарт распространяется на стеклянные банки круглой формы для консервов и устанавливает их основные параметры и размеры.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты и классификаторы:

ГОСТ 5717.1-2003 Банки стеклянные для консервов. Общие технические условия

ГОСТ 17527-86 Упаковка. Термины и определения

МК (ИСО 3166) 004-97 Межгосударственный классификатор стран мира

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на территории государства по соответствующему указателю стандартов и классификаторов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 вместимость тары: По ГОСТ 17527.

3.2 номинальная вместимость: Вместимость тары, определяющая заданный объем жидкости, который используют для маркировки тары.

3.3 полная вместимость: Вместимость тары, определяющая объем жидкости, помещенной до верхней плоскости торца венчика горловины.

3.4 номинальный размер (высота, диаметр): По ГОСТ 17527.

3.5 предельный размер: По ГОСТ 17527.

3.6 предельное отклонение: Разность между предельным и номинальным размерами.

4. Основные параметры и размеры

4.1 Основные параметры и размеры банок должны соответствовать указанным на рисунке 1 и в таблице 1.

4. Основные параметры и размеры

Таблица 1

Вместимость, см3		Номер венчика горловины	Общая высота банки H, мм	Диаметр цилиндрической части D, мм
номинальная	полная	Номер венчика горловины	Общая высота банки H, мм	Диаметр цилиндрической части D, мм
250	280 +/- 10	53, 58, 63, 66	99,0 +/- 1,0	70,0 +/- 1,3
350	385 +/- 10	63, 66	124,0 +/- 1,1	71,0 +/- 1,3
500	560 +/- 15	70, 82, 89	117,0 +/- 1,1	88,0 +/- 1,5
650	700 +/- 15		140,0 +/- 1,2	88,0 +/- 1,5
800	865 +/- 15		161,0 +/- 1,3	92,0 +/- 1,6
1000	1060 +/- 20		161,0 +/- 1,3	104,0 +/- 1,8
1500	1550 +/- 20		194,0 +/- 1,4	114,0 +/- 1,9
2000	2080 +/- 30	70, 82, 89, 100, 110	206,0 +/- 1,4	132,0 +/- 2,1
3000	3200 +/- 50	70, 82, 89, 100, 110	235,0 +/- 1,5	153,0 +/- 2,3

Рисунок 1

4. Основные параметры и размеры

Таблица 2

Номер венчика горловины	Размеры, мм
Номер венчика горловины	d₁	d₂	d₃
58	58,0 +/- 0,6	51,0	54,0
82	83,0_{- 0,9}^{+ 0,6}	75,0	78,0

Рисунок 2 — Венчик типа 1

4.2 Контролируемые размеры и параметры банок: общая высота банки H, наружный диаметр корпуса банки D, полная вместимость.

4.3 В зависимости от вида укупорки венчики горловин подразделяют на типы:

I — обкатной (рисунок 2);

II — обжимной (рисунок 3);

III — резьбовой (рисунки 4 - 11).

4.4 Условные обозначения и размеры венчиков горловины должны соответствовать указанным на рисунках 2 - 11 и в таблицах 2 - 9.

4. Основные параметры и размеры

Таблица 3

Номер венчика горловины	Размеры, мм
Номер венчика горловины	d₁	d₂	d₃	d₄	d₅
66	67,75 +/- 0,45	65,6	60,0	68,0	64,0
82	81,65 +/- 0,45	79,6	74,0	82,0	78,0

Рисунок 3 — Венчик типа II

4. Основные параметры и размеры

Номер венчика горловины — 66.

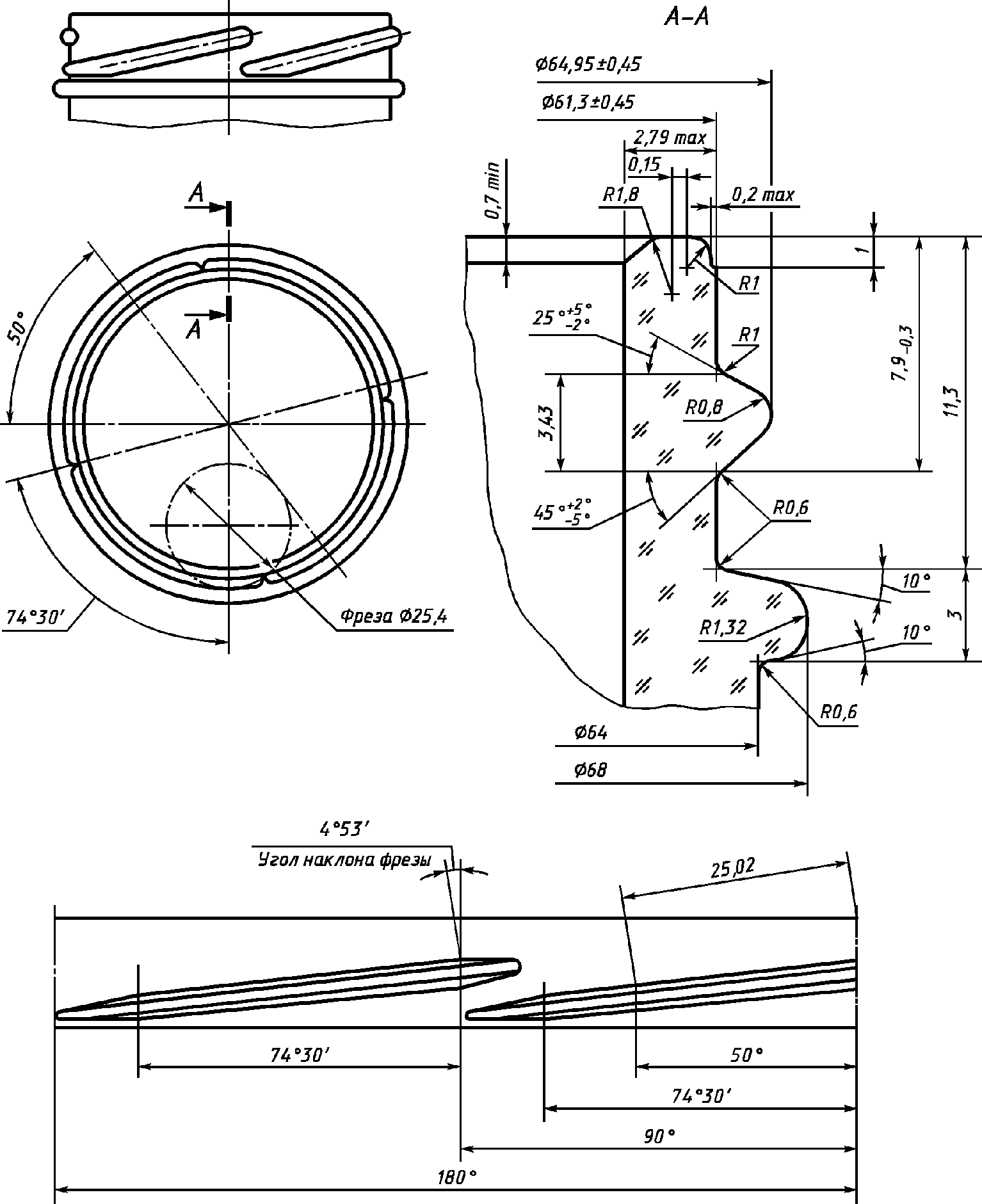

Рисунок 4 — Венчик типа III-1

4. Основные параметры и размеры

Номер венчика горловины — 82.

Рисунок 5 — Венчик типа III-2

4. Основные параметры и размеры

<1> Допускается применять любой тип усиливающего кольца, обеспечивающего достаточный зазор между крышкой и кольцом.

<2> Теоретическая точка, в которой крышка приподнимается при открывании.

<3> Размер определяет положение крышки и гарантирует, что между крышкой и усиливающим кольцом сохраняется достаточное расстояние.

Таблица 4

Номер венчика горловины	d1, мм	d2, мм	d3, мм	Шаг резьбы, мм	Угол захода резьбы \beta	Угол выступа \alpha
53	51,95 +/- 0,40	48,8 +/- 0,4	42,25	44,45	5°14'	10°
58	55,85 +/- 0,40	52,7 +/- 0,4	46,15	44,45	4°52'	10°

Рисунок 6 — Венчик типа III-3

Таблица 5

Номер венчика горловины	d1, мм	d2, мм	d3, мм	Шаг резьбы, мм	Угол захода резьбы \beta	Угол выступа \alpha
63	62,05 +/- 0,45	58,90 +/- 0,45	52,35	38,1	5°06'	5°06'
66-1	64,95 +/- 0,45	61,80 +/- 0,45	55,25	38,1	4°52'	4°52'
70	68,95 +/- 0,45	65,80 +/- 0,45	59,25	38,1	4°35'	4°35'

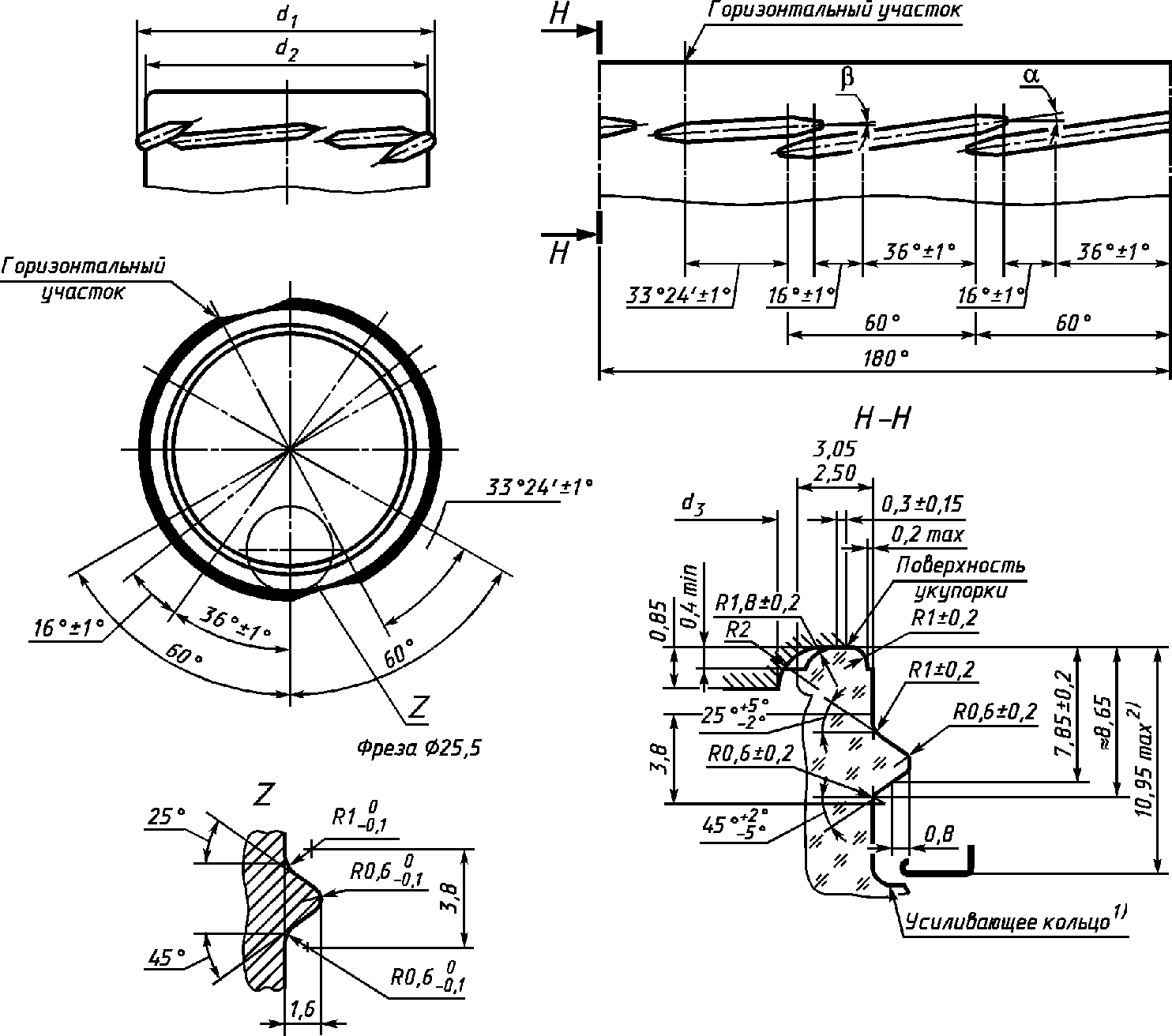

Рисунок 7 — Венчик типа III-4

4. Основные параметры и размеры

<2> Размер определяет положение крышки и гарантирует, что между крышкой и усиливающим кольцом сохраняется достаточное расстояние.

Таблица 6

Номер венчика горловины	d1, мм	d2, мм	d3, мм	Шаг резьбы, мм		Угол захода резьбы		Угол выступа \alpha
				для \beta_{1}	для \beta_{2}	\beta_{1}	\beta_{2}
82-1	80,75 +/- 0,45	77,60 +/- 0,45	71,05	31,75	19,05	4°40'	7°45'	4°40'
Примечание — При заказе банок указывается угол захода резьбы.

Рисунок 8 — Венчик типа III-5

4. Основные параметры и размеры

Таблица 7

Номер венчика горловины	d1, мм	d2, мм	d3, мм	Шаг резьбы, мм	Угол захода резьбы \beta	Угол выступа \alpha
89	88,55 +/- 0,45	85,40 +/- 0,45	78,85	25,40	5°19'	5°19'

Рисунок 9 — Венчик типа III-6

4. Основные параметры и размеры

Таблица 8

Номер венчика горловины	d1, мм	d2, мм	d3, мм	Шаг резьбы, мм	Угол захода резьбы \beta	Угол выступа \alpha
100	99,25 +/- 0,50	96,10 +/- 0,50	89,15	25,40	4°44'	4°44'

Рисунок 10 — Венчик типа III-7

4. Основные параметры и размеры

Таблица 9

Номер венчика горловины	d1, мм	d2, мм	d3, мм	Шаг резьбы, мм		Угол захода резьбы		Угол выступа \alpha
				для \beta	для \beta_{1}	\beta	\beta_{1}
110	108,35 +/- 0,65	105,20 +/- 0,65	98,30	29,05	50,85	4°57'	8°37'	4°57'
Примечание — При заказе банок указывается угол захода резьбы.

Рисунок 11 — Венчик типа III-8

4.5 Диаметр укупорочного кольца d1 венчиков горловин типов I, II, наружный диаметр резьбы венчиков типа III относятся к обязательным требованиям по безопасности и являются контролируемыми.

Остальные размеры венчиков горловин даны для изготовления формокомплектов.

4.6 На нижней части корпуса, на плечиках и дне банок допускается нанесение фактурного оформления типа насечек, точек и т.п.

Высота цилиндрической части банок должна быть достаточной для нанесения этикеток, размер которых указывается при заключении договоров.

4.7 На корпусе банок допускается углубление под этикетку до 0,5 мм.

4.8 Условное обозначение банки должно содержать: тип и номер венчика горловины, вместимость банки и обозначение настоящего стандарта.

Пример условного обозначения банки с венчиком горловины типа I, номер 82, вместимостью 500 см3:

Банка I-82-500 ГОСТ 5717.2-2003

То же, с венчиком горловины типа III-4, номер 63, вместимостью 350 см3:

Банка III-4-63-350 ГОСТ 5717.2-2003

4.9 При разработке новых типов банок предельные отклонения по высоте банок TH, мм, следует рассчитывать по формуле

TH = +/-(0,6 + 0,004H), (1)

где H — номинальный размер общей высоты банки, мм.

Предельные отклонения по диаметру круглых банок TD, мм, рассчитывают по формуле

TD = +/-(0,5 + 0,012D), (2)

где D — диаметр цилиндрической части корпуса банки, мм.

4.10 По качеству банки должны соответствовать требованиям ГОСТ 5717.1.
