Принят Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 21 октября 1993 г. № 4

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗАДВИЖКИ

СТРОИТЕЛЬНЫЕ ДЛИНЫ

Gate valves. End-to-end lengths

ГОСТ 3706-93

Группа Г18

МКС 23.060.30

ОКП 37 0000

Дата введения 1 января 1995 года

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 4 от 21 октября 1993 г.)

За принятие проголосовали:

Наименование государства Наименование национального органа по стандартизации
Республика Беларусь Белстандарт
Республика Кыргызстан Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Туркменистан Туркменглавгосинспекция
Украина Госстандарт Украины

3 Стандарт соответствует стандарту ИСО 5752-82 в части размеров строительных длин фланцевых задвижек и задвижек изоморфической серии

4 ВЗАМЕН ГОСТ 3706-83

5 ПЕРЕИЗДАНИЕ

1 Настоящий стандарт распространяется на задвижки фланцевые и под приварку из чугуна и стали и устанавливает размеры строительных длин.

Стандарт не распространяется на задвижки специального назначения.

Требования настоящего стандарта являются обязательными.

2 Строительные длины L фланцевых задвижек на PN 0,6; 1,0; 1,6; 2,5 и 4,0 МПа (6; 10; 16; 25 и 40 кгс/см2) должны соответствовать указанным на рисунке 1 и в таблице 1.

рис. 1

Рисунок 1

Таблица 1

В миллиметрах

DNномСтроительная длина L при номинальном давлении PN, МПа (кгс/см2)
до 0,4 (до 4)0,63 (6,3)1 (10)1,6 (16)0,6 — 1,0 — 1,6
(6 — 10 — 16)		2,0 (20)2,5 (25)4,0 (40)5,0 (50)6,3 — 10,0
(63 — 100)		16 (160)25 (250)40 (400)
<*><*><*>ряд 1 <*>ряд 2 <*>ряд 1ряд 2ряд 3 <**>ряд 1ряд 2ряд 1 <*>ряд 2ряд 3ряд 1 <*>ряд 2ряд 1ряд 2ряд 3ряд 1ряд 2ряд 3 <*>ряд 1ряд 2 <*>ряд 3ряд 1ряд 2ряд 1ряд 2
10------102--102------------------
15------108--108--140-140152140140165152-216------
20------117--117--152-152178152152190178-229------
25-----120127125120127-120165-165216165165216216-254------
32-----140140130140140-130178-178229178178229229-280------
40140140170240170240165140240165240240190240190241190190241241240305270241---310
50150180180250180250178150250178250250216250216267216216292267250368300292350368451350
65170170200270200270190170270190290270241290241292241241330292290419360330425419508425
80180210210280210280203180280203300280283310283318283283356318310381390356470470578470
100190230230330230300229190300229330300305350305356305305432356350457450432550546673550
125200255255360255325254200325254360325381400381400381381508400400-525508650--650
150210280280400280350267210350267400350403450403444403403559444450610600559750705914750
2002303303304603304002922304002924804004195504195334194196605335507377376608328321022832
250250450-530-4503302504503305504504576504576224574577876226508388387879919911270991
300270500-630-5003562705003566305005027505027115025028387117509659658381130113014221130
350290550-700-5503812905503817005507628507628387625728898388501029102988912571257-1257
400310600-750-6004063106004067806008389508388648386109918649501130113099113841384--
450-----650432330650432-650914-9149789146601092978-1219-109215371537--
500350700-880-700457350700457930700991115099110169917111194101611501321-119416641664--
600390800-1000-800508-800508-800114313501143134611437871397134613501549-139719431943--
700-----900610-900610-90013461550-14991346-15491499---1549----
8004701000-1250-1000660-1000660-1000-1750-1778----1750-------
900-----1100711-1100711-11001727--20831727-----------
10005501200-1500-1200813-1200813-120019812150--1981---2150------
12007001400---1400----------------------
14009001600---1900----------------------
160010001800---2200----------------------
200015002200---2900----------------------
<*> Ряды при новом проектировании не применять.
<**> Для задвижек с обрезиненным клином.
Примечания
1 Ряды 1, 3 <**> для PN 0,6 — 1,0 — 1,6 МПа; ряд 1 для PN 2,0 МПа; ряд 2 для PN 2,5 МПа соответствуют стандарту DIN 3202.
2 Остальные ряды (за исключением рядов, отмеченных знаком <*>) соответствуют стандарту ASME/ANSI B16.10.

Строительные длины L фланцевых задвижек на PN 2,0; 5,0; 6,3; 10,0 МПа (20, 50, 63, 100 кгс/см2) и выше должны соответствовать указанным на рисунках 2, 3, 4 и в таблице 1.

Фланец с гладкой уплотнительной поверхностью
PN 2,0 МПа (20 кгс/см2)
Серый чугун		рис. 2

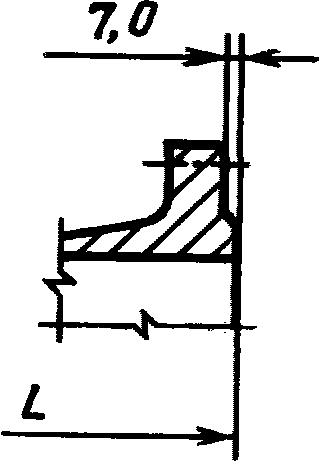

Фланец с соединительным выступом
рис. 3рис. 4
PN 5,0 МПа (50 кгс/см2)
Серый чугун
PN 2,0 и 5,0 МПа (20 и 50 кгс/см2)
Ковкий чугун и сталь		PN 6,3; 10,0 МПа (63 и 100 кгс/см2) и выше
Сталь

Рисунок 2

PN 2,0 и 5,0 МПа (20 и 50 кгс/см2)PN 6,3; 10,0 МПа (63 и 100 кгс/см2) и выше
Фланец с выступом
рис. 5рис. 6

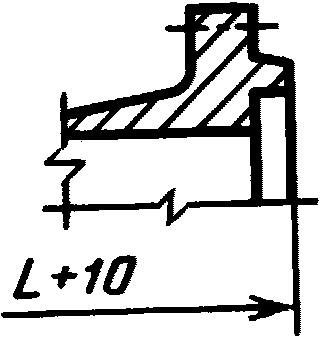

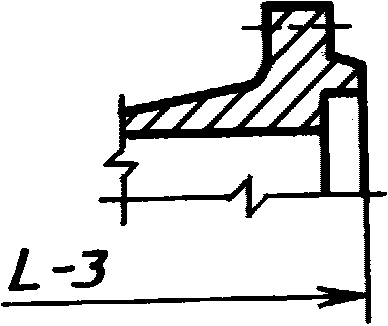

Фланец с впадиной
рис. 7рис. 8

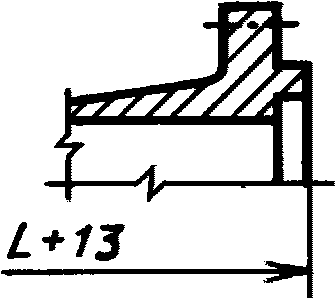

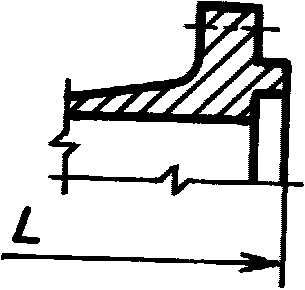

Фланец с шипом
рис. 9рис. 10

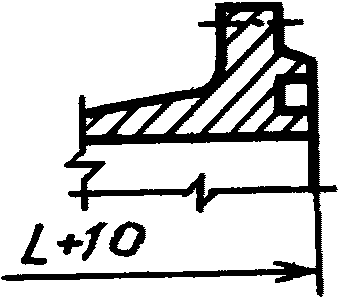

Фланец с паром
рис. 11рис. 12

Рисунок 3

Фланец под овальную кольцевую прокладку

рис. 13

В миллиметрах

DNномДополнительная длина для фланцевых задвижек под овальную кольцевую прокладку (X)
PN 20PN 50PN 63, 100
151111-2
2013130
2513130
3213130
4013130
5013163
6513163
8013163
10013163
12513163
15013163
20013163
25013163
30013163
35013163
40013163
45013163
50013196
600132210
700132513
800-2916
900-2916
1000-2916

Рисунок 4

3 Строительные длины L задвижек изоморфической серии должны соответствовать указанным на рисунке 1 и в таблице 2.

Таблица 2

В миллиметрах

DNномСтроительная длина L, ммМаксимально допустимое давление при 20 °C, МПа (кгс/см2)
401401,0 (10)
50150
65170
80180
100190
125200
150210
2002300,6 (6)
250250
300270
3502900,4 (4)
400310
450330
500350
6003900,25 (2,5)
700430
8004700,16 (1,6)
9005100,1 (1)
1000550

Примечания

1 «Изоморфические» задвижки — это задвижки специального профиля, имеющие для каждого номинального размера минимальную толщину стенки, отвечающую требованиям литейной промышленности или требованиям производства (в противоположность «изобарическим» задвижкам, имеющим одинаковое максимальное рабочее давление при температуре 20 °C, строительные длины которых указаны в таблице 1).

2 Размеры, указанные в таблице 2, применимы только для чугунных задвижек.

4 Строительные длины L задвижек под приварку должны соответствовать указанным на рисунке 5 и в таблице 3.

рис. 14

Рисунок 5

Таблица 3

В миллиметрах

DNномСтроительная длина L при номинальном давлении PN, МПа (кгс/см2)
до 2,5 (до 25)4,0 — 5,0 (40 — 50)6,3 — 10,0 (63 — 100)16 (160)25 (250)40 (400)
ряд 1ряд 2ряд 1ряд 2ряд 1ряд 2ряд 1ряд 2 <*>ряд 3ряд 1ряд 2 <*>ряд 3ряд 1ряд 2 <*>ряд 3
10-102-------------
15-108-140165-216--216--263--
20-117-152190-229--229--273--
25-127-165216-254--254--308--
32-140-178229-280--280--349--
40-165-190241-305--305--384--
50250216250216292250368300216368350216451350279
65270241290241330290419360254419425254508425330
80280283310283356310381390305470470305578470368
100300305350305432350457450356546550406673550457
125325381400381508400-525--650--650-
150350403450403559450610600508705750559914750610
2004004195504196605507377506608329507111022950762
250450457650457787650838900787991115086412701150914
300500502750502838750965105091411301350991142213501041
35055057285076288985010291200991125715001067--1118
400600610950838991950113013501092138417501194--1245
450-660-9141092-1219-11811537-1346--1397
5007007111050991119411501321-12831664-1473--1525
60080081313501143139713501549-15111943-1626--1829
700-914-13461549----------
8001000965-------------
900-1026-1727-----------
100012001067-1981-----------
<*> Ряды при новом проектировании не применять.
Примечание — Ряд 2 для PN до 2,5 МПа; 4,0 — 5,0 МПа; ряд 1 для PN 6,3 — 10,0 МПа; ряды 1, 3 для PN 16,0 — 25,0 — 40,0 МПа соответствуют стандарту ASME/ANSI B16.10.

5 Предельные отклонения размеров строительных длин должны соответствовать указанным в таблице 4.

Таблица 4

В миллиметрах

Строительная длинаПредельное отклонение
для фланцевых задвижекдля задвижек под приварку
До 250+/- 2+/- 4
Св. 250 до 500+/- 3+/- 5
« 500 » 800+/- 4+/- 6
« 800 » 1000+/- 5+/- 8
« 1000 » 1600+/- 6+/- 10
« 1600 » 2250+/- 8+/- 12
« 2250»+/- 10+/- 14
