ГОСТ 34654-2020. Межгосударственный стандарт. Упаковка стеклянная. Венчик горловины для вакуумной укупорки. Тип 89 — стандартный
(введен в действие Приказом Росстандарта от 30.07.2020 № 435-ст)
Примечание
Документ введен в действие с 01.04.2021.
Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 июля 2020 г. № 435-ст
ВЕНЧИК ГОРЛОВИНЫ ДЛЯ ВАКУУМНОЙ УКУПОРКИ
Glass packaging. Vacuum lug finishes. Type 89 — regular
Дата введения 1 апреля 2021 года
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Эксперт-Стандарт» (ООО «Эксперт-Стандарт»)
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 074 «Стеклянная тара и посуда»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 мая 2020 г. № 130-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 июля 2020 г. № 435-ст межгосударственный стандарт ГОСТ 34654-2020 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2021 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 9100-12:2005 «Тара стеклянная. Горловины под вакуумную укупорку. Часть 12. Тип 89 — стандартный» («Glass containers. Vacuum lug finishes — Part 12: 89 regular», NEQ)
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
1 Область применения
Настоящий стандарт устанавливает размеры стандартного венчика горловины типа 89 мм под вакуумную укупорку стеклянной упаковки с широкой горловиной.
2 Размеры
2.1 Форма и размеры венчика должны соответствовать представленным на рисунках 1 - 3 и приведенным в таблице 1.

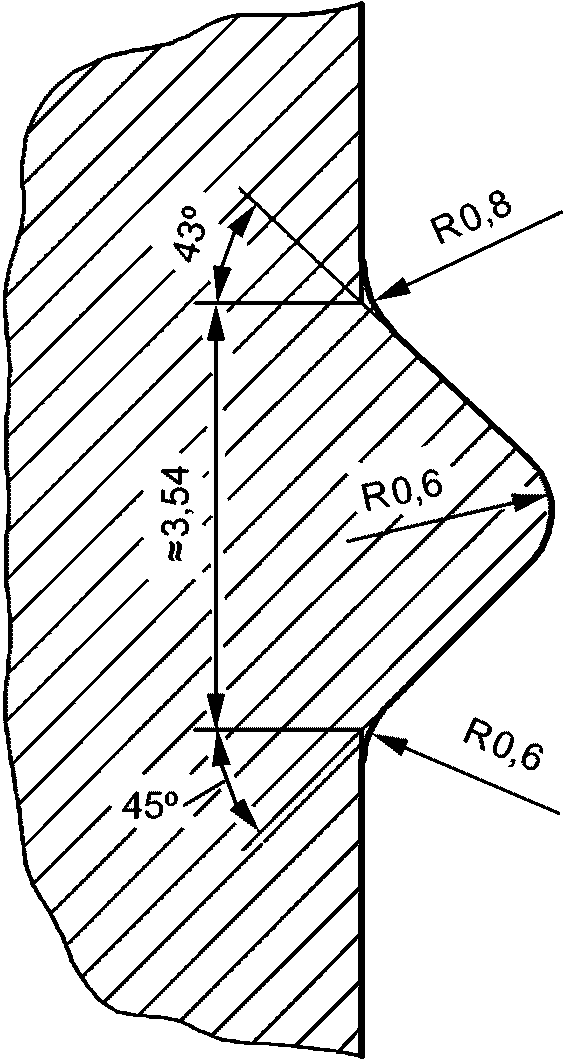

Рисунок 1 — Фрагмент профиля резьбы
a — условная линия разъема горлового кольца; b — см. рисунок 3

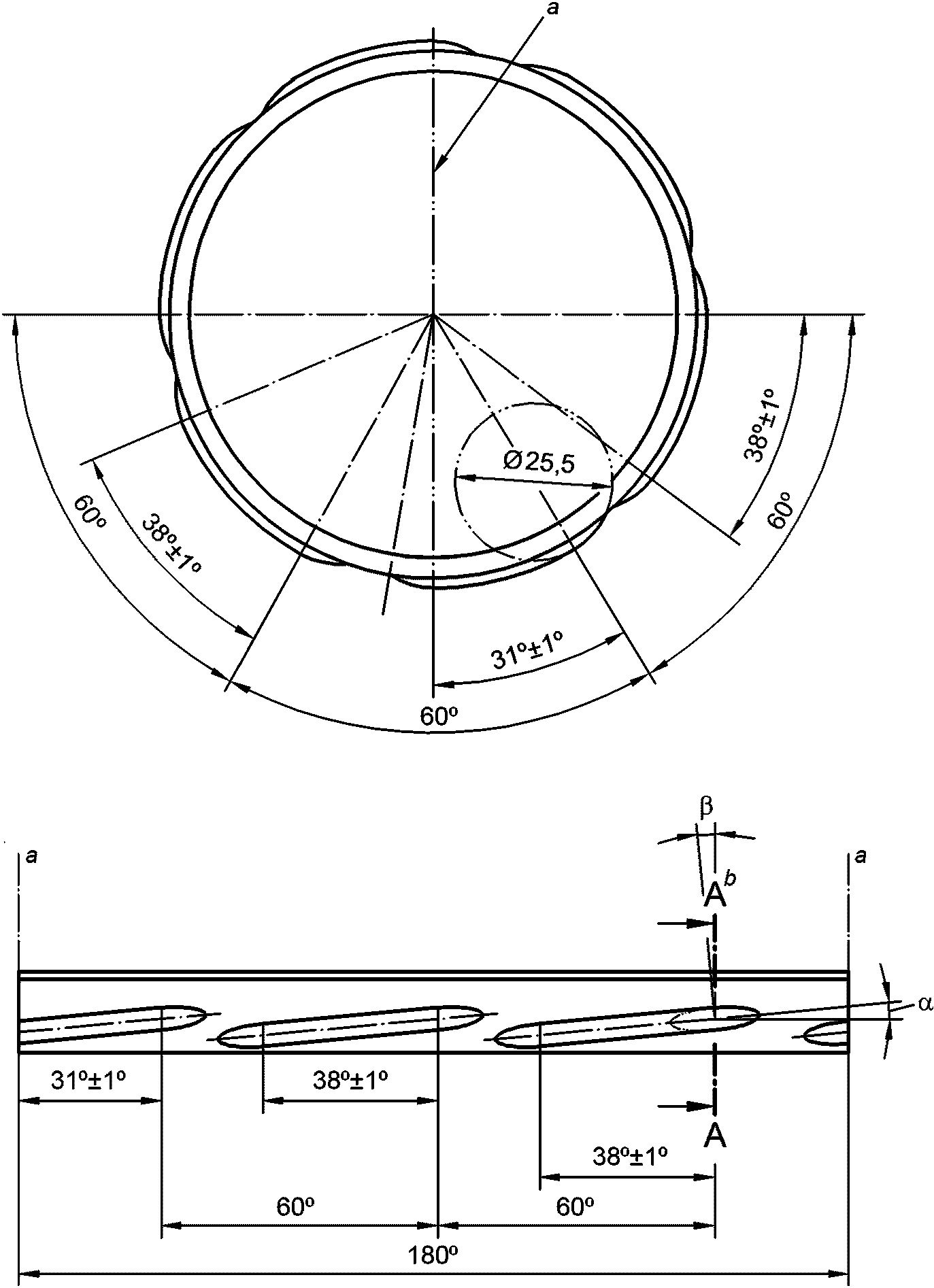

Рисунок 2 — Конструкция и увеличенные детали резьбы
Примечание - Контур горловины ниже высоты H и укрепляющее кольцо могут быть произвольного размера. Между выступом и заштрихованным фрагментом укупорочного средства должен быть достаточный зазор, размер которого зависит от типа горловины и типа укупорочного средства.
a поверхность под укупорку не должна иметь дефектов, которые влияют на герметичность; b овальность диаметров должна быть минимальной и соответствовать требованиям документации по стандартизации на стеклянную упаковку и на укупорочные средства. Диаметры E и T должны быть концентрическими относительно друг друга; c заштрихованный крестообразно фрагмент поверхности укупорочного средства (диаметра C и высоты H) показывает позицию крышки в закрытом положении. Диаметр Emax относится к диаметру укупорочного средства

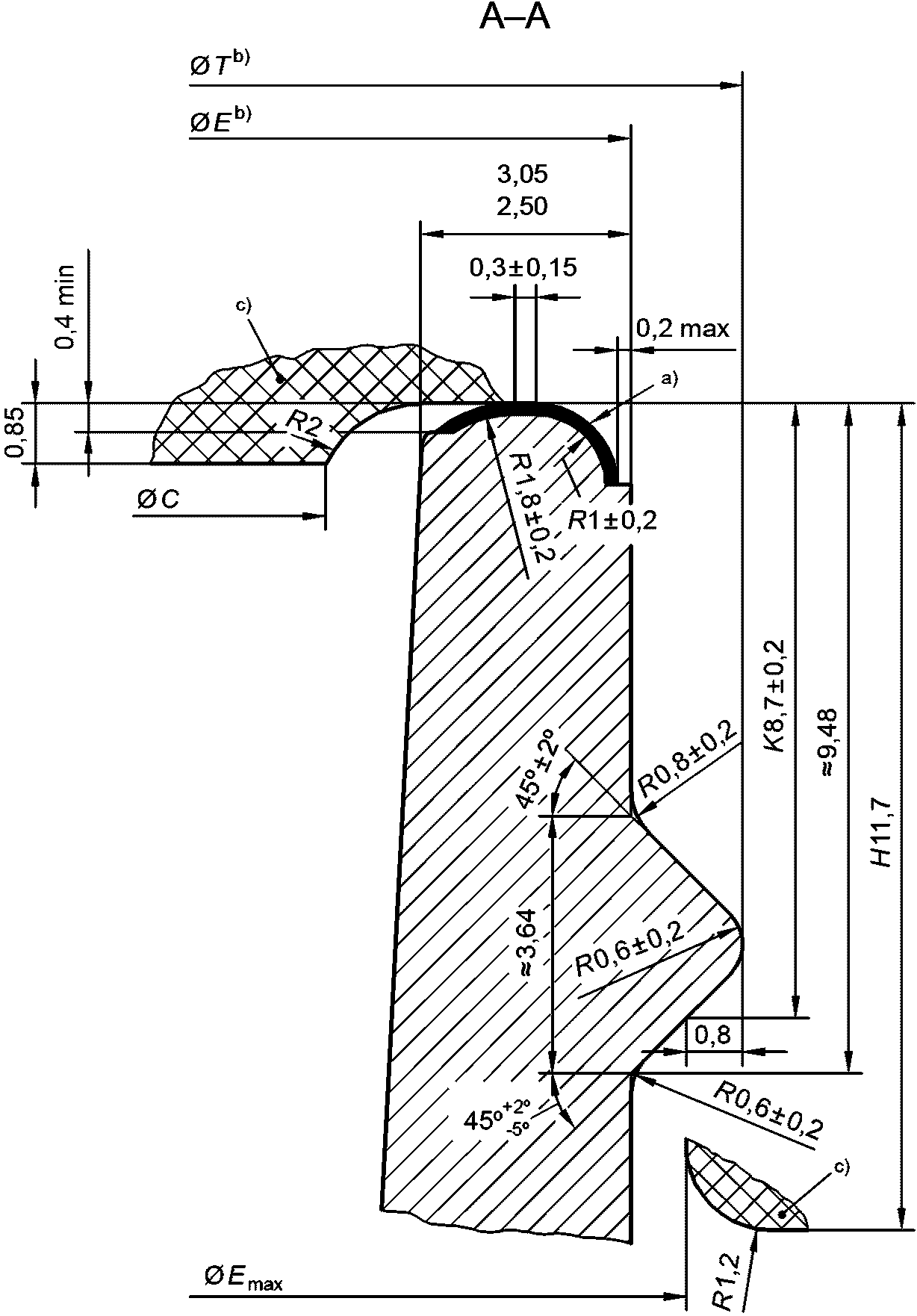

Рисунок 3 — Увеличенный вид сечения A — A
2.2 Детали, которые не указаны в настоящем стандарте, могут быть использованы в соответствии с их применением.
| УДК 66.172.6:621.798.147:006.354 | МКС 55.100 | NEQ |
| Ключевые слова: широкая горловина, венчик типа 89 стандартный, вакуумная укупорка, резьба, размеры | ||
