ПОКРЫТИЯ УДАРОПОГЛОЩАЮЩИЕ ИГРОВЫХ ПЛОЩАДОК
ОПРЕДЕЛЕНИЕ КРИТИЧЕСКОЙ ВЫСОТЫ ПАДЕНИЯ
Impact attenuating playground surfacing. Determination of the critical height of falling
ГОСТ 34615-2019 (EN 1177:2018)
Дата введения 1 августа 2020 года
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН рабочей группой, состоящей из представителей научно-производственного республиканского унитарного предприятия «Белорусский государственный институт стандартизации и сертификации» (БелГИСС) и Федерального государственного унитарного предприятия «Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия» (ФГУП «СТАНДАРТИНФОРМ») на основе собственного перевода на русский язык немецкоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Государственным комитетом по стандартизации Республики Беларусь и Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 13 ноября 2019 г. № 56)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2019 г. № 1310-ст межгосударственный стандарт ГОСТ 34615-2019 (EN 1177:2018) введен в действие в качестве национального стандарта Российской Федерации с 1 августа 2020 г.
5 Настоящий стандарт является модифицированным по отношению к европейскому стандарту EN 1177:2018 «Покрытия ударопоглощающие игровых площадок. Определение критической высоты падения» (« Aufpralldämpfender Spielplatzbelag — Prüfverfahren zur Bestimmung der Aufpralldämpfung », MOD), путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Сведения о соответствии ссылочных межгосударственных стандартов межгосударственным стандартам, использованным в качестве ссылочных в примененном европейском стандарте, приведены в дополнительном приложении ДА
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
Введение
Настоящий стандарт базируется на требованиях безопасности, установленных ГОСТ 34614.1, и устанавливает метод испытания для оценки способности покрытий игровых площадок смягчать удар при падении в зоне приземления оборудования игровой площадки.
Травмы и повреждения детей на игровых площадках происходят по различным причинам. Считается, что к наиболее тяжелым последствиям приводят повреждения головы при падении.
Комитет, ответственный за данный стандарт, признает, что существует множество факторов получения травмы, на которые не влияет покрытие игровой площадки, такие как положение тела, неуклюжесть падения, плотность костей и т.п. Недавние исследования показали, что к постоянной инвалидности и повреждениям костей могут привести длительные импульсы ускорения. Комитет, ответственный за данный стандарт, намеревается принять во внимание последние результаты исследований в этой области при последующем пересмотре стандарта.
В результате приоритет был отдан разработке критерия, который должен оценить эффективность покрытий игровой площадки, по способности уменьшать вероятность повреждения головы ребенка.
На основе статистического анализа полученных данных было принято значение критерия повреждения головы (HIC), равное 1000, в качестве предела допустимого повреждения головы ребенка, не приводящего к тяжелым последствиям. Применяемый критерий учитывает только кинетическую энергию при ударе головы ребенка о поверхность игровой площадки. Это представляется наиболее доступной моделью для оценки степени риска повреждения головы ребенка при падении.
Примечание - Значение 1000 — только точка данных на кривой тяжести повреждений. 1000 допускает вероятность 3% критической травмы головы соответственно (MAIS <*> 5), вероятность 18% тяжелой травмы головы (MAIS 4), вероятность 55% серьезной травмы головы (MAIS 3), вероятность 89% травмы головы средней тяжести (MAIS 2) и вероятность 99,5% легкой травмы головы (MAIS 1) для взрослого мужчины.
<*> MAIS — сокращенная шкала предельных повреждений (классификация тяжести травм), разработана «Ассоциацией содействия развитию медицины» и широко применяется в автомобильной промышленности как индикатор травм головы.
К материалам, обеспечивающим смягчение удара при падении, относят резиновые плитки, мягкие плиточные материалы, маты, сплошное синтетическое покрытие как промышленного производства, так и изготовленное непосредственно на месте установки, сыпучие материалы — песок, гравий, древесные опилки, стружку, древесную кору, сплошное резиновое покрытие. Метод испытания, изложенный в настоящем стандарте, позволяет оценивать различные покрытия.
1 Область применения
Настоящий стандарт устанавливает требования к испытательному оборудованию и методы испытания на удар для определения ударопоглощающих свойств покрытий игровых площадок путем измерения ускорения при ударе. Испытательное оборудование в соответствии с настоящим стандартом применяют для испытаний, проводимых в лаборатории или на месте эксплуатации покрытия в соответствии с описанными методами.
Примечание - Описанные в настоящем стандарте методы испытания допускается также применять к ударопоглощающим покрытиям, установленным в других стандартах, помимо стандартов на оборудование для игровых площадок, например для уличных тренажеров или оборудования для паркура.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 34614.1-2019 (EN 1176-1:2017) Оборудование и покрытие игровых площадок. Часть 1. Общие требования безопасности и методы испытаний
ГОСТ 34614.2-2019 (EN 1176-2:2017) Оборудование и покрытия игровых площадок. Часть 2. Дополнительные требования безопасности и методы испытаний качелей
ГОСТ 34614.3-2019 (EN 1176-3:2017) Оборудование и покрытие игровых площадок. Часть 3. Дополнительные требования безопасности и методы испытаний горок
ГОСТ ISO/IEC 17025 Общие требования к компетентности испытательных и калибровочных лабораторий
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 34614.1, ГОСТ ISO/IEC 17025, [1], а также следующие термины с соответствующими определениями:
3.1 поглощение удара (ударопоглощение) (impact attenuation): Свойство покрытия снижать кинетическую энергию удара за счет местной деформации или вытеснения материала покрытия таким образом, чтобы уменьшить ускорение ударяющегося объекта.
3.2 ударопоглощающее покрытие; IAS (impact attenuating): Покрытие поверхности, снижающее риск травмирования при падении на него.
Примечание - Также изделие или материал, обладающий способностью поглощать удар падающего на него пользователя.
3.3 критическая высота падения; CFH (critical fall height): Максимальная высота свободного падения (FHF), при которой покрытие игровой площадки обеспечивает необходимый уровень демпфирования удара, определенный по методу 1.
3.4 критерий повреждения головы; HIC (head injury criterion): Критерий для оценки степени возможного повреждения головы в результате удара.
3.5 пиковое ускорение gmax (peak acceleration): Максимальное ускорение a, которому подвергается модель головы во время удара, выраженное в единицах g (ускорение свободного падения).
3.6 измерение энергии удара (impact measurement): Значение HIC и gmax, полученные на основании зарегистрированного ускорения a (в единицах g) модели головы, падающей с определенной высоты на испытуемый участок покрытия игровой площадки.
3.7 испытуемый участок (test position): Участок материала покрытия, предназначенный для испытаний, расположенный по вертикали ниже центра модели головы.
3.8 высота падения (drop height): Расстояние, измеренное между испытуемым участком покрытия игровой площадки и самой нижней точкой модели головы перед началом свободного падения.
Примечание - В случае управляемой модели головы, данное значение рассчитывают на основании измеренной скорости падения модели головы непосредственно перед ударом.
3.9 испытание падением (drop test): Серия ударов, проводимых на испытуемом участке покрытия.
Примечание — Количество падений и высот падений в ходе испытаний на удар указано в методе 1 для разных видов материала (см. 6.2.4), а также в методе 2 для всех видов материала покрытия (см. 6.3.5).
3.10 сыпучий материал (loose particulate material): Материал, состоящий из отдельных, не связанных между собой частиц.
Примечание - Примерами сыпучего материала являются песок, гравий, древесная кора, древесная стружка.
3.11 зона падения (impact area): Поверхность в пространстве падения, о которую может удариться пользователь после падения.
3.12 испытуемая область (test zone): Часть ударопоглощающего покрытия, испытуемая на поглощение удара.
Примечание - Все испытуемые области покрытия игровой площадки образуют зону падения с оборудования игровой площадки.
4 Испытательная установка
4.1 Соответствие требованиям
Для двух методов, установленных в настоящем стандарте, применяют одну и ту же испытательную установку и процедуру регистрации результатов.
4.2 Конструктивные элементы установки
4.2.1 Общие положения
Установка включает в себя следующее: модель головы (4.2.2), оснащенную одним или несколькими акселерометрами (4.2.2.3), блок преобразования сигналов (4.2.3), пусковое устройство модели головы (4.2.6), устройство для высоты свободного падения (4.2.5), систему передачи сигнала (4.2.7) и оборудование для измерения удара (4.2.8).
При применении однокомпонентного акселерометра следует применять систему управления моделью головы (4.2.4).

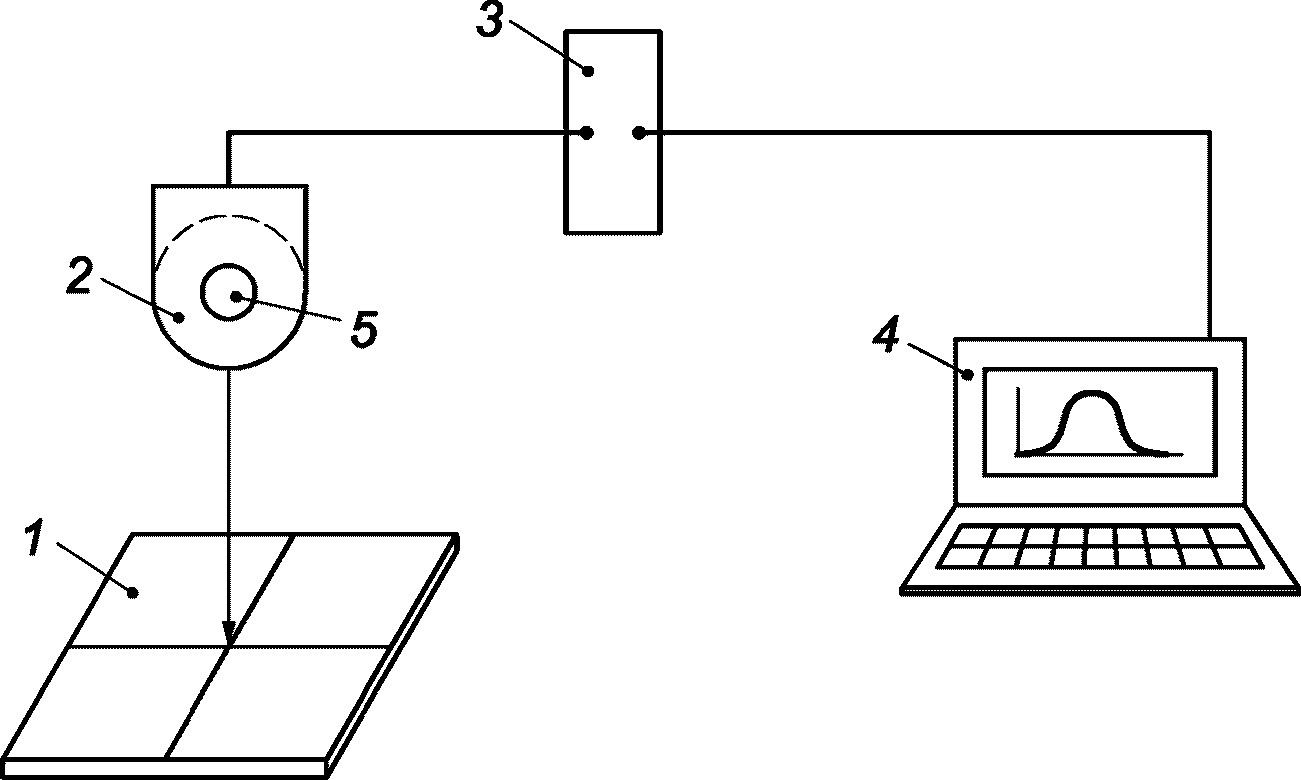

Принцип функционирования установки представлен на рисунке A.1 приложения A.
4.2.2 Модель головы
4.2.2.1 Модель головы должна представлять собой:
a) шар из алюминиевого сплава; или
b) цилиндр из алюминиевого сплава с полусферической головкой (ударной частью).
4.2.2.2 Модель головы должна иметь диаметр (160 +/- 5) мм и массу (4,6 +/- 0,05) кг, с максимально допустимым отклонением от полусферической поверхности ударной части — 0,5 мм.
Если алюминиевый сплав, из которого изготовлена модель головы, слишком мягкий, то его поверхность во время испытания может деформироваться сыпучими материалами, такими как гравий или любыми другими твердыми и жесткими частицами ударопоглощающего покрытия. Это приводит к неисключенной систематической погрешности при измерении gmax и значения HIC. При испытании таких материалов зону падения модели головы следует регулярно проверять. Если визуально выявлена деформация поверхности модели головы, то проведенные с последней проверки испытания являются недействительными.
Для определения массы модели головы при соединении ее проводами следует учитывать массу любых соединений, которые установлены или закреплены на модели, а также массу кабеля длиной 1,5 м.
4.2.2.3 Акселерометр(ы) должен(ы) быть встроен(ы) следующим образом:
a) в случае свободно падающей модели головы: акселерометр(ы) следует располагать так, чтобы проводить измерения по трем осям относительно центра тяжести модели головы (рекомендуется расположение с отклонением не более +/- 5 мм по вертикальной или горизонтальной оси от центра); или
b) в случае модели головы с системой управления: применяют акселерометр с одной осью, расположенный непосредственно над центром тяжести, направленный таким образом, чтобы проводить измерения по вертикальной оси с отклонением +/- 5°.
4.2.2.4 Ударная часть модели головы должна быть однородной и не иметь полостей в пространстве от предполагаемого места удара на поверхности модели до места установки акселерометра.
Примечание - Это позволяет избежать погрешностей измерения по причине вибрации.
4.2.3 Блок преобразования сигналов (при необходимости)
В зависимости от применяемого акселерометра могут потребоваться различные методы преобразования сигнала. Например: электрометрический усилитель, измерительный мост Уитстона с усилителем или встроенный электронный формирователь сигнала.
4.2.4 Система управления
Если используется однокомпонентный акселерометр, то модель головы должна быть оснащена системой управления перемещением в вертикальной плоскости, включающей, в том числе, устройство для измерения скорости модели головы непосредственно перед ударом (см. 4.2.5.2).
4.2.5 Устройство для измерения высоты падения
Для определения максимальной высоты свободного падения модели головы FHF при ударе о покрытие игровой площадки применяют следующие методы.
4.2.5.1 Испытание на удар при свободном падении путем измерения высоты падения или путем расчета высоты падения на основе времени, измеренного между началом падения и контактом модели головы с покрытием.
При расчете высоты падения на основе времени, измеренного между началом падения и контактом модели головы с покрытием, следует обращать внимание на возможную разницу во времени между началом измерения и фактическим началом падения модели головы (например, в результате стойкого остаточного магнетизма в магнитном пусковом устройстве). Может потребоваться сравнение измеренной и рассчитанной высот падения.
4.2.5.2 Проведение испытания на удар путем измерения скорости модели головы непосредственно перед ударом и расчета теоретической высоты падения при свободном падении
Для того чтобы исключить потери на трение, скорость модели головы, применяемой для расчета высоты падения, измеряют непосредственно перед ударом, считая что модель головы находилась в свободном падении.
Во всех случаях следует регистрировать также и максимальную высоту свободного падения FHF.
4.2.6 Пусковое устройство
Пусковое устройство для испытания на удар в свободном падении при пуске не должно создавать значительного крутящего момента или иных сил, действующих на модель головы.
Примечание - Наличие крутящего момента или других внешних сил, действующих на модель головы, может при ударе вызвать в акселерометре дополнительные ускорения, приводящие к неучтенной погрешности результата измерения.
4.2.7 Система передачи сигнала
Если для передачи сигнала используется сигнальный кабель, то он не должен создавать существенных сопротивлений, толкающих сил либо вибрации модели головы.
4.2.8 Оборудование для измерения удара
4.2.8.1 Оборудование для измерения удара должно состоять из акселерометра(ов) системы измерения ускорения (4.2.8.2), регистрирующего (записывающего) устройства (4.2.8.3) и программы для расчета критерия повреждения головы HIC (4.2.8.4).
4.2.8.2 Система измерения ускорения должна измерять все частоты сигнала в диапазоне 20 — 1000 Гц и иметь на всех частотах достаточное время отклика и погрешность измерения амплитуды менее 5%. Система должна быть пригодна для измерения, регистрации и индикации ускорения в течение всего периода воздействия удара (см. 5.1.3).
В случае применения пьезоэлектрических акселерометров, чтобы иметь необходимое время отклика на низких частотах, при нижнем значении частоты 3 дБ предельная частота должна быть не более 0,3 Гц для снижения погрешности, вызываемой ослаблением сигнала, который наиболее четко видим как превышение базовой линии (базового уровня) после удара. Ослабление сигнала также приводит к снижению значения gmax и производного от него значения HIC, в частности при более продолжительных периодах импульса. Пьезоэлектрические акселерометры с постоянной времени 2 с или более и соответствующим преобразованием сигнала, как правило, удовлетворяют данному требованию. Другие пьезоэлектрические акселерометры не рекомендуются.
4.2.8.3 Регистрирующее устройство должно собирать и регистрировать сигналы ускорение/время, создаваемые при ударе с частотой дискретизации не менее 20 кГц, включая наибольшее возникающее при ударе ускорение gmax. Обработка и фильтрация сигналов должны быть совместимы с акселерометром и установленным каналом передачи данных.
Если верхняя частотная характеристика акселерометра и его системы формирования сигналов составляет 3 дБ при частоте, превышающей четверть резонансной частоты, то необходимо использовать фильтр с коэффициентом ослабления не менее 30 дБ при половине резонансной частоты.
4.2.8.4 Программа для расчета значения HIC для зафиксированных на графике зависимостей ускорения от времени для каждого удара, представлена в разделе 5.
4.3 Точность испытательных устройств
4.3.1 Калибровка в лаборатории
4.3.1.1 Устройство должно проходить периодическую калибровку (или поверку) в лаборатории согласно ГОСТ ISO/IEC 17025.
4.3.1.2 Все элементы системы измерения ускорения, включая акселерометр и электронные части (аналоговые или цифровые) должны проходить калибровку для диапазона частот от 20 до 1000 Гц. Повторную калибровку следует проводить с периодичностью, рекомендованной изготовителем акселерометра, или не реже одного раза в два года. Калибровка должна подтверждаться документально (например, свидетельством о калибровке/поверке) и содержать значение погрешности измерения.
Погрешность измерения акселерометров должна составлять не более 5%.
4.3.1.3 Устройство измерения скорости должно быть откалибровано, а алгоритмы для расчета высоты падения должны быть выверены для всего диапазона скоростей (высота падения до 3,5 м).
Рассчитанную высоту падения модели головы, находящуюся в свободном падении, следует сравнивать с измеренной фактической высотой падения.
Во всех случаях максимальную высоту свободного падения FHF следует измерять с погрешностью не более +/- 1%.
4.3.1.4 Компьютерную программу, используемую для расчета, проверяют с помощью полупериода синусоиды, и результат сравнивают с независимыми математическими расчетами этой кривой, отклонения при сравнении должны составлять не более +/- 1%.
Примечание — Пример метода проверки представлен в приложении C.
4.3.2 Проверка оператором
4.3.2.1 Работоспособность применяемого испытательного устройства (в зависимости от частоты и вида используемого испытательного устройства) следует проверять с определенным интервалом времени. Результаты проверок должны регистрироваться в течение всего срока эксплуатации устройства (например, в журнале мониторинга).
Испытания, указанные в 4.3.2.2 и 4.3.2.3, проводят для проверки всех отклонений и отказов элементов конструкции, но они не заменяют калибровку или валидацию (поверку) оборудования на соответствие настоящему стандарту.
Примечание — Пример порядка действий для проверки надлежащей работоспособности устройства описан в приложении F.
4.3.2.2 Сравнительные испытания на эталонных поверхностях
Испытание для определения критической высоты падения CFH (раздел 6, метод 1) на предварительно подготовленной эталонной поверхности с постоянными характеристиками следует проводить в соответствии с указаниями, описанными для лабораторных испытаний (см. 6.2.4.1).
Проводят не менее трех последовательных испытаний на падение на одном и том же испытуемом участке эталонной поверхности, с одной и той же высоты падения +/- 2 см для всех испытаний на падение. Регистрируют результаты значений HIC и gmax при каждом испытании на падение и определяют критическую высоту падения CFH.
Полученные значения CFH могут отклоняться не более чем на +/- 5%.
При отклонениях, превышающих вышеуказанное значение, необходимо провести техническое обслуживание или новую калибровку измерительного оборудования.
Примечание - В качестве эталонной поверхности выбирают любую поверхность, имеющую постоянные характеристики в диапазоне испытательных высот падения.
4.3.2.3 Погрешность измерения на эталонных поверхностях
В течение 15 мин проводят не менее 10 последовательных испытаний на падение с одной и той же высоты падения и на одном том же испытуемом участке эталонной поверхности.
Все явно неверные результаты выбраковывают и рассчитывают стандартное отклонение расчетного значения HIC и измеренного значения gmax.
Стандартное отклонение считается приемлемым, если оно составляет не более 5% для 10 рассчитанных значений HIC и 10 измеренных значений gmax. В противном случае следует проводить техническое обслуживание и калибровку, а затем верификацию (поверку).
5 Метод испытания
5.1 Принцип измерения удара
5.1.1 Общие положения
Испытуемое покрытие подвергают ударам моделью головы с закрепленным на ней измерительным оборудованием (см. 4.2.1) с различных высот падения. Сигналы, подаваемые акселерометром(ами) от модели головы во время каждого удара обрабатывают для определения степени тяжести повреждения на основании измеренной энергии удара, установленной в качестве критерия повреждения головы HIC, а также измерения возникающего пикового ускорения gmax.
На рисунке A.1 представлена схема испытательного устройства для измерения энергии удара.
При применении метода 1 для определения критической высоты падения для покрытия используют высоты падения, при которых максимальное значение HIC составляет 1000 м и значение gmax не более 200 м. При применении метода 2 высоты падения для измерения HIC и gmax относят к установленному оборудованию игровой площадки и используют для подтверждения эффективности покрытия в месте проведения измерения при эксплуатации площадки.
5.1.2 Кривая «время-ускорение»
Записывают кривую «время-ускорение» для каждого удара при сбрасывании модели головы и исследуют на наличие отклонений, прежде чем обработать и оценить. Если одно из испытаний на падение показывает аномальный результат, то для проверки части кривой, вызывающей сомнения, следует проводить дальнейшие испытания на падение в том же испытуемом участке или, в случае применения сыпучего материала, на новом непроверенном участке покрытия.
Если появляются высокочастотные составляющие вследствие вибрации во время испытания на падение модели головы, то необходима фильтрация сигнала при помощи стандартного фильтра. Измерения проводят как с фильтром, так и без него и сравнивают значения HIC и gmax для принятия решения о том, являются ли полученные значения [кривая(ые) зависимости «время-ускорение»] достоверными.
5.1.3 Расчет результатов
5.1.3.1 Расчет значения критерия повреждения головы HIC следует проводить и регистрировать для каждой кривой зависимости «время-ускорение» по формуле:

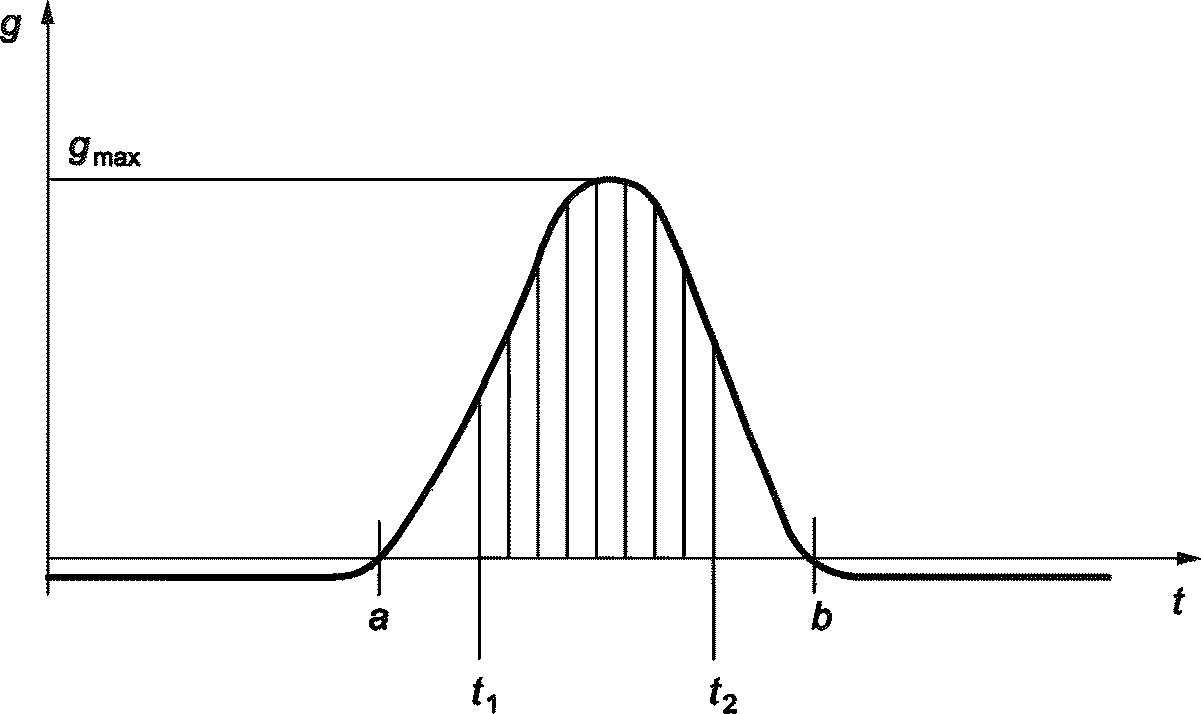

HIC = ((\frac{\int_{t_{1}}^{t_{2}} a \cdot dt}{t_{2} - t_{1}})^{2,5} \cdot (t_{2} - t_{1}))max, (1)
где a — ускорение, которому подвергается модель головы, выраженное в g (ускорение свободного падения);
t1, t2 - два любых промежуточных значения t между tstart и tend (см. рисунок B.1), где t — время, мс.
Частота дискретизации сигнала регистратора от tstart до tend должна составлять не менее 20 кГц (см. 4.2.8.3).
Данная методика применима для ударов продолжительностью не менее 3 мс [(t2 — t1) >= 3 мс], т.е. для ударов, для которых установлены пределы, для значения HIC <= 1000 и для максимального значения ускорения gmax <= 200g. Более короткое время удара соответствует ударам с более высокими значениями gmax, которые увеличивают вероятность риска, включая повреждения рук и ног; такое покрытие следует считать недопустимым при испытании.
5.1.3.2 Для каждой кривой «время-ускорение» следует регистрировать максимальное ускорение gmax.
5.2 Выбор и определение испытуемых участков
5.2.1 Измерения ударов следует проводить, насколько это практически возможно, на всех испытуемых участках покрытия для определения участков с наименьшим ударопоглощением.
Примечание — Требования к ударопоглощению на участках падения определены в ГОСТ 34614.1, ГОСТ 34614.3 для максимальной высоты свободного падения (FHF) и для принудительного движения на оборудовании игровых площадок (см. ГОСТ 34614.1-2019, подпункты 4.2.8.1 и 4.2.8.5), либо в других стандартах, где требуются покрытия.
5.2.2 Расстояние между двумя испытуемыми участками должно быть не менее 250 мм, и участки должны быть удалены не менее чем на 250 мм от края испытуемого образца покрытия, системы покрытия или ограждения испытуемого сыпучего материала.
Примечание - Такое расстояние применяют для того, чтобы избежать влияний на испытуемый участок результатов предыдущих испытаний и краев материала.
5.2.3 Точное расположение отдельных испытуемых участков следует выбирать с учетом структуры и/или геометрии испытуемых образцов или материала покрытия и указывать в протоколе испытания (см. раздел 8 и приложение D).
6 Метод 1. Определение критической высоты падения (CFH)
6.1 Краткое описание
6.1.1 Измерение удара следует проводить согласно процедуре, описанной в 5.1, путем проведения испытания на падение на каждом испытуемом участке согласно лабораторному методу (6.2) и методу испытания на месте эксплуатации (6.3).
6.1.2 Каждое испытание на падение (серия измерений для разных высот на одном и том же испытательном участке) следует проводить не более 15 мин. Значения для HIC и gmax необходимо регистрировать при каждом испытании на падение.
6.2 Лабораторные испытания
6.2.1 Испытание следует проводить при температуре (23 +/- 5) °C.
6.2.2 Испытание следует проводить на ровном, прочном бетонном основании или на эквивалентном основании достаточной массы, плотности и толщины, чтобы его деформация в ходе испытания существенно не повлияла на результат испытания.
Материалы, не создающие ровное и прочное основание, будут способствовать ослаблению воздействия на проверяемый материал и применимы для испытаний только при точно установленных характеристиках отклонений в результатах.
6.2.3 Выбор данных для определения критической высоты падения
6.2.3.1 Результаты для HIC и gmax (см. 5.1.3) каждого удара должны быть нанесены на график, а кривые зависимости HIC и gmax от соответствующей высоты падения должны быть получены для каждого испытуемого участка в каждой испытуемой зоне.

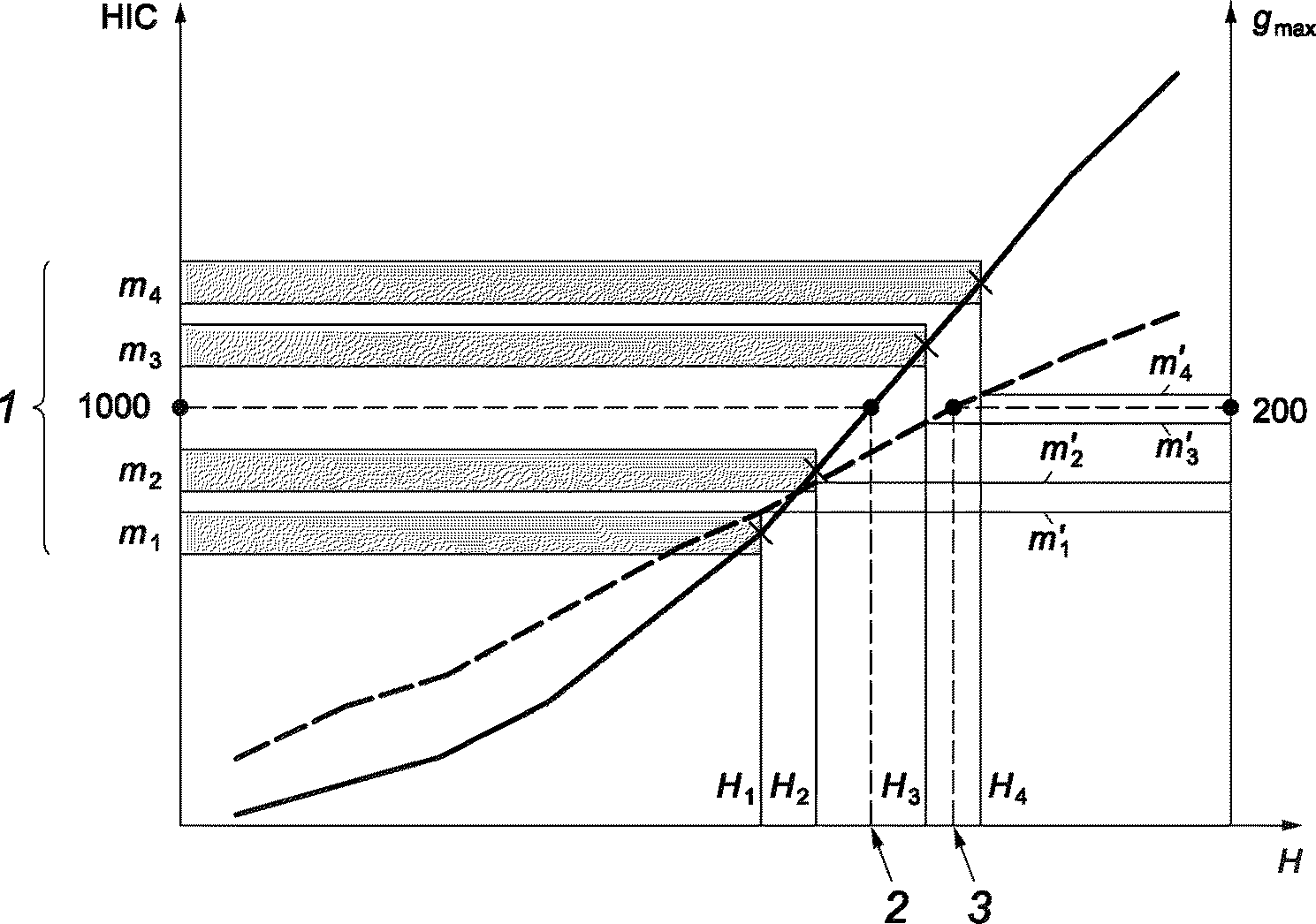

6.2.3.2 Для определения критической высоты падения CFH кривые интерполируют, чтобы получить высоту падения, соответствующую значению HIC = 1000 и значению gmax = 200g. Для этого используют результаты измерения удара не менее чем с двумя значениями, при которых значения HIC и gmax ниже, и не менее чем с двумя значениями, при которых значения HIC и gmax более указанных выше значений.
Критической высотой падения является наименьшее из значений полученных высот падения, соответствующих указанным величинам.
Высоту падения, по возможности, следует выбирать так, чтобы достичь значений, указанных в таблице 1.
| Номер удара | Заданное значение HIC |
|---|---|
| Удар 1 -> m1 | 700 — 800 |
| Удар 2 -> m2 | 850 — 950 |
| Удар 3 -> m3 | 1050 — 1150 |
| Удар 4 -> m4 | 1200 — 1300 |
Примечание — Пример соответствующей кривой представлен на рисунке B.2 приложения B (зависимость HIC от gmax).
6.2.3.3 Для материалов, у которых при испытаниях значения HIC ниже 1000 и gmax менее 200g, критическую высоту падения следует указывать как не превышающую M (при этом M — наибольшая измеренная высота падения).
Примечание — Максимальная допустимая высота свободного падения (FHF) для оборудования игровых площадок составляет 3 м (см. ГОСТ 34614.1-2019, подпункт 4.2.8.1).
6.2.4 Процедуры для различных видов материалов
6.2.4.1 Испытание защитных плит, матов или других готовых собираемых покрытий
Устанавливают не менее четырех испытательных образцов общими размерами 1 x 1 м согласно указаниям изготовителя, включая все используемые для установки на игровой площадке соединения и крепления на покрытии.
Проводят и регистрируют результаты не менее девяти испытаний на падение, каждое из которых проводят с не менее чем четырех возрастающих высот на различных испытуемых участках испытуемых образцов (см. также 5.2).
Испытание на падение проводят на следующих испытуемых участках:
b) в центре соединения между двумя смежными плитами;
c) в месте перекрестного стыка, в котором соединяют наибольшее число плит;
d) во всех других местах с неровностями и неоднородностями для определения наименьшего значения критической высоты падения для покрытия в собранном виде;
e) если панель имеет формованную структуру, при которой рабочая поверхность подвергается износу неравномерно, то следует проводить испытания в местах, на которых поверхность обеспечивает наибольшую и наименьшую защиту.
6.2.4.2 Испытание покрытий игровых площадок, предусмотренных для изготовления на месте эксплуатации
Испытуемые образцы должны быть подготовлены без швов и стыков одним из следующих способов:
a) как минимум один испытуемый образец с размерами не менее 1 x 1 м должен быть подготовлен согласно указаниям изготовителя;
b) как минимум девять испытуемых образцов, каждый из которых должен быть размером не менее 500 x 500 мм, должны быть подготовлены согласно указаниям изготовителя.
Проводят и регистрируют результаты не менее девяти испытаний на падение, каждое из которых проводилось с не менее чем четырех высот по возрастанию на различных испытуемых участках испытуемых образцов (см. также 5.2), если применимо к испытуемым участкам согласно 6.2.4.1.
6.2.4.3 Испытание покрытий, состоящих из нескольких компонентов
Испытывают всю систему, включая нижний слой покрытия, общими размерами 1 x 1 м, и в протоколе испытаний указывают как композиционный материал, для которого возможно повторение испытания.
Проводят и регистрируют результаты не менее девяти испытаний на падение, каждое из которых проводилось не менее чем с четырех высот по возрастанию на различных испытуемых участках материала (см. также 5.2).
6.2.4.4 Испытание покрытий, предназначенных для применения в сочетании с природными материалами
Покрытия, предназначенные для применения в сочетании с природными материалами, которые воздействуют на их эффективность (например, резиновые маты с травой или песком), невозможно эффективно испытать в лаборатории, и они не могут быть предметом протокола испытаний согласно 8.2 или 8.3. Критическая высота падения для таких покрытий может быть определена только индивидуально посредством испытания на месте эксплуатации после их установки, и предположительно будет меняться со временем или в зависимости от климатических условий эксплуатации.
6.2.4.5 Испытание покрытий из сыпучего и природного материалов
6.2.4.5.1 Используют рамку с внутренними размерами не менее 1 x 1 м.
Примечание - Указанные выше размеры, как правило, подходят для снижения влияния ограждения на сыпучий материал.
В рамку, установленную на плоском, жестком, неподвижном основании, засыпают сыпучий материал на установленную изготовителем высоту наполнения и равномерно распределяют его внутри рамки.
Материал уплотняют в соответствии с методом, указанным в приложении E.
При испытании покрытия из песка или щебня следует определять гранулометрический состав методом просеивания (см. [1]) и регистрировать «коэффициент однородности» (см. ГОСТ 34614.1-2019, таблица 4 и приложение G).
Если предполагается, что ударопоглощение материала может зависеть от влажности (например, песка), то влажность следует измерять и регистрировать в момент проведения испытания, и описывать метод испытания.
Примечание - На ударопоглощение некоторых сыпучих материалов основное влияние может оказывать уровень влажности.
6.2.4.5.2 На каждом выбранном испытуемом участке следует проводить и регистрировать испытание на падение посредством измерения удара при установленной высоте падения. После уплотнения в пределах рамки согласно приложению E осуществляют падение модели головы с не менее чем четырех высот по возрастанию на участках, не испытанных ранее (см. также 5.2.2).
Если для соответствующего материала указана более чем одна высота наполнения, то рамку следует наполнять отдельно для каждой высоты. Ранее испытанный материал должен быть удален из рамки и может быть повторно использован.
6.3 Испытания на месте эксплуатации
6.3.1 Испытание проводят при температуре поверхности покрытия от 5 °C до 55 °C. Следует измерять и регистрировать температуру, а также все другие значимые климатические условия на момент испытания, например, влажность воздуха, влажность материала и т.д.
6.3.2 Испытание не следует проводить на испытуемых участках, пропитанных водой.
6.3.3 Испытания не следует проводить на испытуемых участках, угол наклона к горизонталям которых составляет более 10°.
Примечание - Управляемые системы выдают неверные результаты на наклонных поверхностях, а модели головы, находящиеся в свободном падении, могут испытывать чрезмерные силы вращения.
6.3.4 Если внутри зоны падения существуют различные виды и/или толщины слоев материала и/или покрытия, то каждое отклонение следует рассматривать и испытывать как отдельную испытуемую область.
Покрытия, изготавливаемые на месте эксплуатации, подвергают испытанию на падение в каждой установленной испытуемой области.
6.3.5 Падение модели головы осуществляют не менее чем с четырех высот по возрастанию на ранее не испытанном участке без уплотнения, при этом следует обеспечивать одинаковую толщину слоя материала на каждом испытуемом участке. Результаты регистрируют.
Примечание - Перед испытанием песка или щебня на месте эксплуатации необходимо определить их гранулометрический состав.
6.3.6 Для испытаний на месте эксплуатации следует выбирать различные испытуемые участки покрытия для обеспечения включения наиболее неблагоприятных мест (например, область входа/выхода оборудования) (см. 5.2.1).
6.3.7 В протоколе испытаний, проведенных на месте эксплуатации покрытия, должно быть указано следующее: «Так как поведение некоторых материалов может сильно зависеть от существующих условий, то результаты, указанные в настоящем протоколе, не позволяют сделать выводы (заключения) об эффективности покрытия при других условиях или в других местах установки».
7 Метод 2. Определение поглощения удара на месте эксплуатации
7.1 Краткое описание
7.1.1 Измерения удара следует проводить согласно методу, указанному в 5.1, путем проведения испытания на падение на каждом выбранном испытуемом участке покрытия для подтверждения его соответствия ударопоглощающим требованиям для оборудования игровых площадок, под которым применены покрытия.
Измерения ударов следует проводить в соответствии с процедурой испытания, указанной в 5.1, путем проведения испытания на падение на каждом выбранном участке покрытия, чтобы проверить его соответствие требованиям к поглощению удара для оборудования, под которым установлено покрытие.
7.1.2 Данный метод не определяет критическую высоту падения.
Примечание — Этот метод предназначен для проверки покрытия для конкретного оборудования на месте эксплуатации в конкретных климатических условиях и условиях площадки и не является репрезентативным для другого места установки. Его допускается использовать для проверки окончательно установленного покрытия перед использованием (например, для игровых площадок по ГОСТ 34614.1-2019, подраздел 5.2), а также для проведения последующих проверок на ударопрочность покрытия при эксплуатации (например, при периодических проверках или проверках после замены игрового оборудования).
7.2 Выбор и регистрация испытуемых участков
7.2.1 Покрытие исследуют в зоне падения для определения его однородности или включают зоны с различными характеристиками удара. Зоны, имеющие разные характеристики удара, следует рассматривать как отдельные испытуемые области (см. также 5.2.1).
7.2.2 Выбор испытуемых участков для определенного оборудования игровых площадок следует проводить согласно примерам, приведенным в приложении D. Для любого оборудования, не описанного в приложении D, по крайней мере одно испытание следует проводить на каждых 10 м2 в пределах зоны падения, в обоих случаях оно должно включать испытания в положении, указанном в 7.2.3.
Для оборудования с зоной падения более 100 м2 испытание следует проводить на каждых 20 м2.
7.2.3 Следует последовательно проверять каждую испытуемую область для определения мест наибольшего износа, а также любых признаков разрушения или повреждения. Если возможно, следует использовать тонкий зонд для измерения толщины покрытия игровой площадки и определения наиболее тонкой области. Целью данных проверок является обеспечение, насколько это возможно, проведения испытания на участке, имеющем наименьшую защиту (самый неблагоприятный случай).
7.2.4 Следует точно определять расположение каждого испытуемого участка внутри испытуемой области и регистрировать любым удобным способом, например измерение с определенных точек на оборудовании игровых площадок или путем промаркированных фотоснимков.
7.3 Проведение испытания
7.3.1 На каждом выбранном участке в испытуемой области испытание на падение следует проводить с высоты падения, которая соответствует максимальной высоте свободного падения (FHF) с оборудования игровой площадки или другим аналогичным требованиям, установленным в стандартах (см. также 5.2.1).
7.3.2 Рекомендуется проводить измерение максимальной высоты свободного падения (FHF) на месте эксплуатации, так как измеренная таким способом высота свободного падения может отклоняться от ожидаемой изготовителем оборудования для игровых площадок в связи с методом установки.
7.3.3 Испытание следует повторять на каждом испытуемом участке в испытуемой области.
7.4 Результаты
7.4.1 Регистрируют не только значение критерия повреждения головы (HIC), но и пиковое ускорение gmax при ударе для каждого испытуемого участка.
7.4.2 Если результат испытания на падение показывает значение HIC в диапазоне 950 — 1050 или пиковое ускорение gmax в диапазоне 195 — 205, то следует провести три других испытания на падение на трех других испытуемых участках (на расстоянии соответственно не менее 250 мм) на той же высоте, и в качестве результата испытания следует рассчитывать среднее значение трех максимальных результатов для значения HIC или gmax.
8 Протоколы испытаний
8.1 Общие положения
Протоколы испытаний при испытании по методу 1 настоящего стандарта (см. 8.2 и 8.3) составляют только для определенного материала покрытия, основания под покрытие и условий испытаний. При испытании по методу 2 составляют отчет о результатах проверки.
8.2 Лабораторные испытания по методу 1
Протокол испытаний должен содержать следующее:
a) обозначение настоящего стандарта, включая дату его утверждения; метод 1;
b) полное описание испытуемого материала, размеры, массу, толщину, плотность, а также все другие характеристики, которые могут влиять на критическую высоту падения материала; или, для сыпучих материалов, толщину слоя, размер частиц и результат гранулометрического анализа, проведенного методом просеивания (для песка или щебня) (см. [1]);
c) фотографию испытуемого материала с указанием масштаба для сыпучего материала;
d) метод фиксации испытуемых образцов или внутренние размеры испытательной рамки и толщину слоя сыпучего материала при испытании;
e) схему размещения участков, на которых были проведены испытания;
f) характеристики покрытия на момент проведения испытания, включая температуру в градусах Цельсия, при необходимости влажность (например, песка), включая методы определения этих параметров;
g) результаты каждого испытания на падение с указанием применяемых высот падения и соответствующих значений HIC или gmax;
h) критическую высоту падения для испытуемого покрытия, указанную в метрах, с двумя знаками после запятой, указание погрешности измерения +/- 7%.
Примечание - Данная погрешность измерения основана на результатах кругового межлабораторного сличения, проведенного в 2011 г.;
i) кривые значений HIC или gmax относительно высоты падения, на основании которой была определена критическая высота падения для покрытия для каждого испытательного участка; либо
j) кривую зависимости ускорения от времени одного из ударов со значением HIC, большим или равным 1000, либо значение gmax, большим или равным 200g, либо, при максимально возможных значениях HIC менее 1000 и gmax менее 200g, наибольшее измеренное значение.
Примечание - Метод 1 предназначен для измерения критической высоты падения для покрытия игровой площадки при наиболее неблагоприятных условиях. Протоколы испытаний допускается использовать при выборе покрытия игровой площадки для каждой конкретной ситуации при обычных климатических условиях.
8.3 Испытания на месте эксплуатации по методу 1
Протокол испытаний на месте эксплуатации по методу 1 должен содержать следующую фразу:
«Данное испытание проводилось на определенном месте эксплуатации и при определенных климатических условиях, зафиксированных в день проведения испытания. Результаты не позволяют сделать заключение об эффективности покрытия при других условиях или в других местах установки».
Протокол должен содержать следующее:
a) обозначение настоящего стандарта, включая дату его утверждения; метод 1;
b) место испытания (например, почтовый адрес) и, если имеет значение, основание, на котором покрытие было подвергнуто испытанию;
c) описание испытуемого материала и соответствующую ссылку для идентификации;
d) фотографию испытуемого материала с указанием масштаба, для сыпучего материала;
e) толщину слоя сыпучего материала и материала, уложенного на месте эксплуатации;
f) идентификацию и местоположение каждого испытуемого участка;
g) состояние покрытия на момент испытания, включая температуру и влажность воздуха на поверхности, дату изготовления покрытия (если известно), а также все другие факторы, которые могут влиять на результат, например влажность (для сыпучих материалов);
h) результаты каждого испытания на падение с указанием применяемых высот падения и соответствующих значений HIC или gmax;
i) критическую высоту падения для покрытия на каждом испытуемом участке, указанную в метрах с двумя знаками после запятой, с фразой: «Погрешность измерения данного результата при контролируемых лабораторных условиях составляет +/- 7%. При локальных условиях на месте погрешность измерения может быть выше».
Примечание - Данная погрешность измерения основана на результатах межлабораторного сличения, проведенного в 2011 г. Однако при этом отмечается, что межлабораторные сличения проводились при контролируемых лабораторных условиях. Поэтому результаты испытаний, проведенных на месте, могут отклоняться еще больше;
j) кривые значений HIC или gmax относительно высоты падения, на основании которой была определена критическая высота падения для покрытия для каждого места испытания; либо
k) кривую зависимости ускорения от времени одного из ударов со значением HIC, большим или равным 1000, либо значение gmax, большим или равным 200g, либо, при максимально возможных значениях HIC менее 1000 и gmax менее 200g, наибольшее измеренное значение.
8.4 Испытания на месте эксплуатации по методу 2
Протокол испытаний на месте эксплуатации по методу 2 должен содержать следующую фразу:
«Данное испытание проводилось на определенном месте эксплуатации и при определенных климатических условиях, зафиксированных в день проведения испытания. Поэтому не следует исходить из того, что такие же результаты будут получены при других условиях испытаний».
Протокол должен содержать следующее:
a) обозначение настоящего стандарта, включая дату его утверждения; метод 2;
b) место испытания (например, почтовый адрес) и, если имеет значение, основание, на котором было подвергнуто испытанию покрытие;
c) описание испытуемого материала(ов) или соответствующую ссылку для его идентификации;
d) фотографию испытуемого материала с указанием масштаба, для сыпучего материала;
e) толщину слоя сыпучего материала и материала, уложенного на месте эксплуатации;
f) идентификацию и местоположение каждого испытуемого участка, а также детальное описание оборудования и его максимальную высоту свободного падения (FHF) или другие требования, содержащиеся в стандарте;
g) состояние покрытия на момент испытания, включая температуру и влажность воздуха на поверхности, дату изготовления материала (если известно), а также все другие факторы, которые могут влиять на результат испытания;
h) результаты каждого испытания на падение с указанием применяемых высот падения и соответствующих значений HIC или gmax;
i) кривую зависимости ускорения от времени одного из ударов на месте;
j) фразу: «Ударопоглощающие покрытия должны иметь значение HIC, равное или менее 1000, и значение gmax не более 200 для высоты падения, которая соответствует максимальной высоте свободного падения (FHF) оборудования игровых площадок. Настоящий протокол допускается использовать только для подтверждения эффективности покрытий на момент испытания».
ИСПЫТАТЕЛЬНАЯ УСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ ПОГЛОЩЕНИЯ УДАРА
1 — испытуемый образец; 2 — модель головы; 3 — преобразователь сигнала (электрометрический усилитель) (при необходимости); 4 — регистрирующее устройство (компьютер); 5 — акселерометр
Рисунок A.1 — Испытательное устройство для определения критической высоты падения
ПРИМЕРЫ ТИПОВЫХ КРИВЫХ ЗАВИСИМОСТИ УСКОРЕНИЯ ОТ ВРЕМЕНИ И ГРАФИКА ЗНАЧЕНИЙ HIC И gmax ОТ ВЫСОТЫ ПАДЕНИЯ
a — tstart (начало); b — tend (окончание); g — ускорение (a); t — время, мс
Рисунок B.1 — Типовая кривая зависимости ускорения от времени
1 — измерения удара m1 — m4 в HIC при высотах падения H1 — H4; 2 — критическая высота падения при HIC = 1000; 3 — критическая высота падения при gmax = 200; m1 — HIC = 700 — 800; m2 — HIC = 850 — 950; m3 — HIC = 1050 — 1150; m4 — HIC = 1200 — 1300; m'1, m'2, m'3, m'4 — измерения удара m'i в gmax при высотах падения Hi; H1, H2, H3, H4 — высоты падения H1 — H4, м
Рисунок B.2 — Типовой график зависимости значений HIC и gmax от высоты падения, полученный при испытаниях резиновых плит
ПРОВЕРКА КОМПЬЮТЕРНОЙ ПРОГРАММЫ, ПРИМЕНЯЕМОЙ ДЛЯ РАСЧЕТА (СМ. 4.3.1.4)
С целью верификации напряжение на формирователе выходных сигналов, необходимое для симуляции удара, вычисляют по формуле
V = \frac{A}{2} (1 - cos(\frac{2\pi t}{T})), (C.1)
где A — общая амплитуда сигнала (+/-);
Примечание — Для расчета по формуле (C.1) измеряют подаваемый для симуляции удара сигнал, измеренный в вольтах (В). Сигнал соответствует измеренному ускорению a (g), в зависимости от применяемой схемы акселерометра.
Расчет напряжения на выходе при частоте 20 кГц (путем изменения параметров A и T) приведен в таблице C.1. Это позволяет симулировать три «стандартные» кривые для удара. Программное обеспечение для расчета должно определять «целевые» значения для индекса HIC и \Delta t (t2 — t1), в рамках учитываемой погрешности округления.
Расчет напряжения на выходе при частоте 20 кГц
| Период времени T, мс | Амплитуда | Значение HIC | \Delta t (t2 - t1) |
|---|---|---|---|
| 10 | 100 | 295 — 311 | 5,03 — 5,14 |
| 10 | 150 | 814 — 856 | 5,03 — 5,14 |
| 10 | 200 | 1671 — 1756 | 5,03 — 5,14 |
Значения HIC и интервалы валидации \Delta t были определены с учетом погрешности измерения в 1% амплитуды и частоты генератора звуковой частоты.
ПРОЦЕДУРА ВЫБОРА ИСПЫТУЕМЫХ УЧАСТКОВ НА ИГРОВЫХ ПЛОЩАДКАХ ДЛЯ МЕТОДА 2 (СМ. РАЗДЕЛ 7)

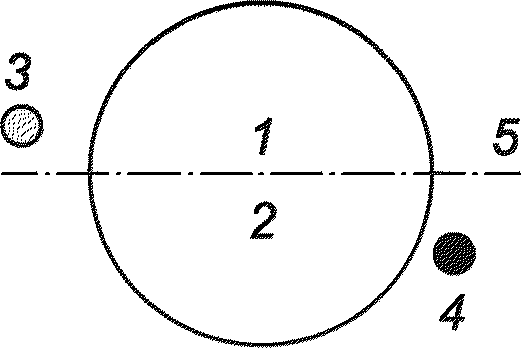

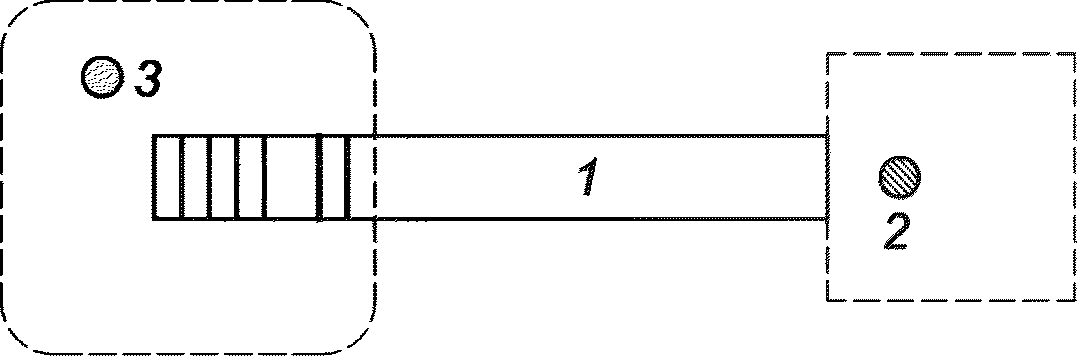

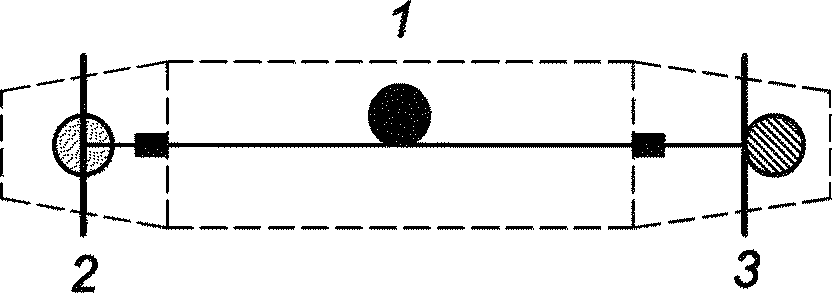

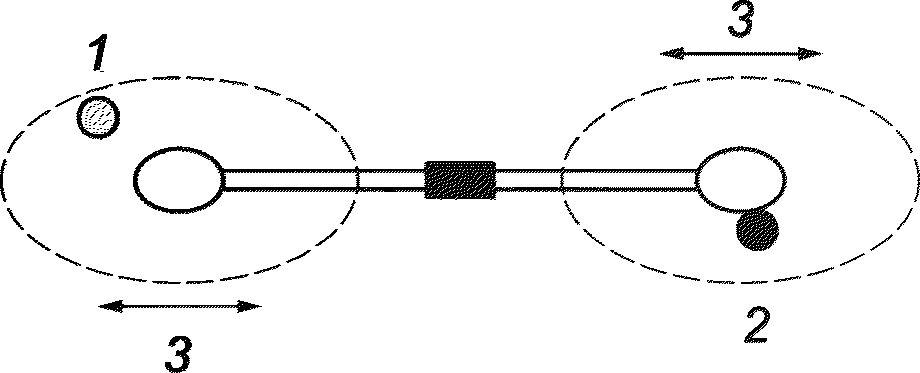

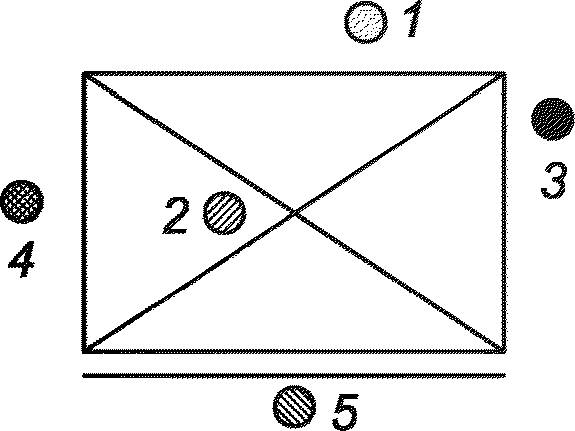

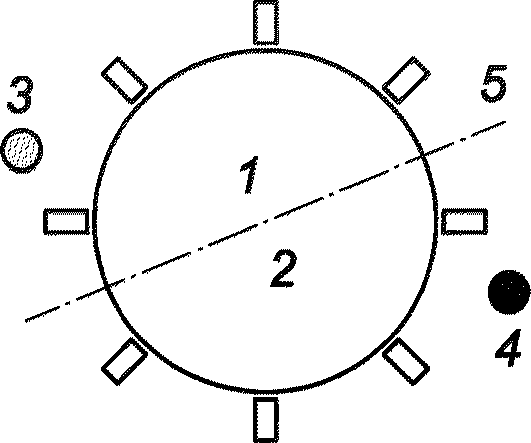

В приведенных ниже таблицах D.1 - D.4 указаны примеры испытуемых областей для конкретных элементов игрового оборудования (см. ГОСТ 34614.1, ГОСТ ISO/IEC 17025), местоположение и количество испытуемых участков в области падения. Другое игровое оборудование, не представленное в таблице D.1, следует проверять согласно описанному принципу. В каждом случае измерения следует проводить на участках с наименьшей толщиной материала покрытия в соотношении к максимальной высоте свободного падения (FHF) соответствующего игрового элемента.

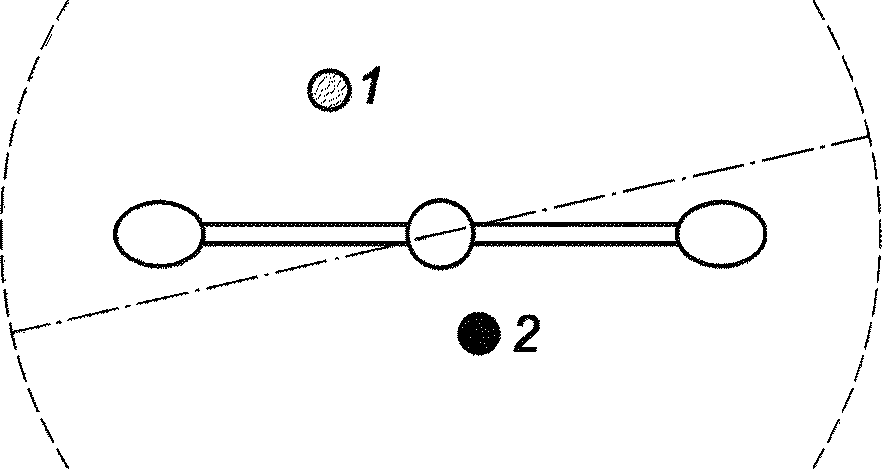

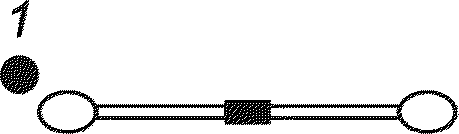

Примеры испытуемых областей. Качели
| Качели | Расположение и количество испытуемых участков | Схема расположения испытуемых областей |
|---|---|---|
| Тип 1: с одной осью вращения | Один испытуемый участок для каждого сиденья (3 и 4), выбранный в точке наименьшей толщины IAS, спереди или за сиденьем: 1 — за сиденьем; 2 — перед сиденьем |
 |
| Тип 2: с несколькими осями вращения | Как для типа 1 | |
| Тип 3: с одной точкой крепления | Испытуемые участки по обеим сторонам оси: 1 — один участок в области A (4); 2 — один участок в области B (5), выбранный в точке с наименьшей толщиной IAS; 3 — ось крепления; 4 — область A, см. ГОСТ 34614.2 подпункт 4.10.2.1, 5 — область B или C, см. ГОСТ 34614.2, подпункт 4.10.2.1 |
 |
| Тип 4: коллективные качели | Один испытуемый участок в центральной испытуемой области 2. Выбирают один испытуемый участок для каждого сиденья 1, 3, 4 и 5 в точке с наименьшей толщиной IAS |
 |

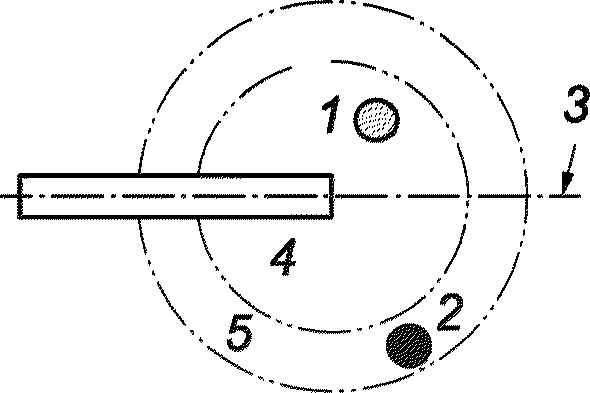

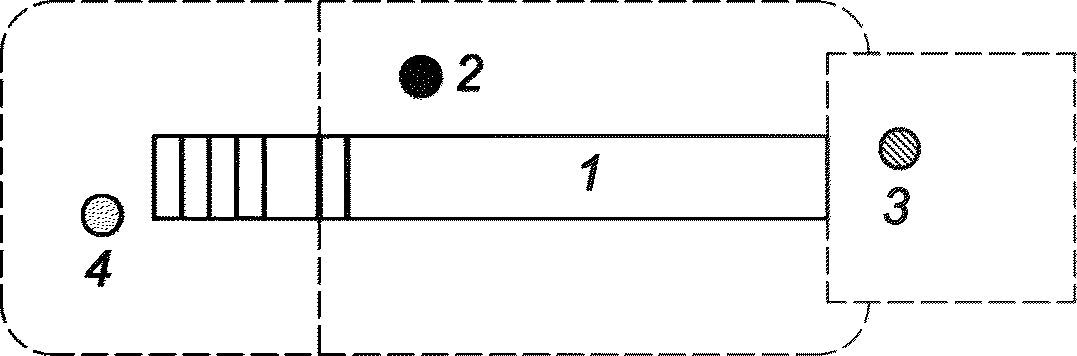

Примеры испытуемых областей. Детские горки и подвесные канатные дороги

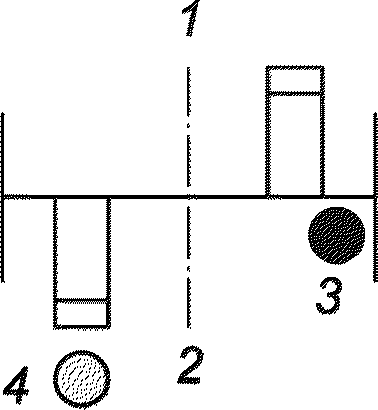

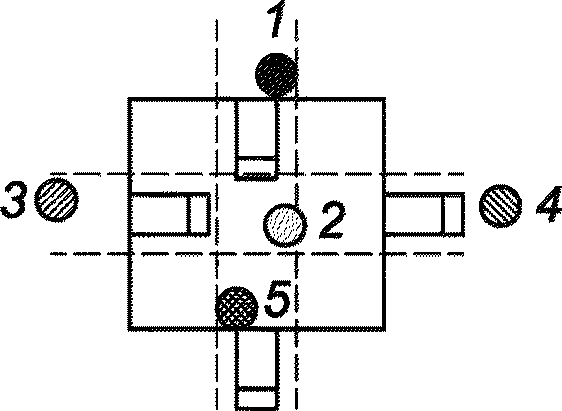

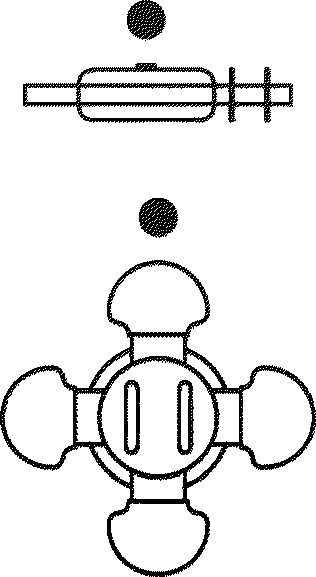

Пример испытуемых областей. Карусели

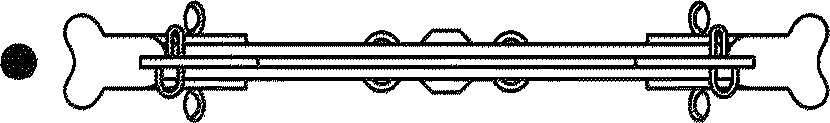

Пример испытуемых областей. Оборудование для качания и пространственные игровые сети
D.2 Критерии выбора испытуемых областей
Положение испытуемых областей зависит от устанавливаемого оборудования и предполагаемого места падения.
В зависимости от вида оборудования необходимо выделять испытуемые области на ударопоглощающем покрытии (IAS) для различных высот свободного падения с игровых элементов, являющихся частью одного оборудования.
Каждая определенная испытуемая область подвергается как минимум одному испытанию по методу 2.
В каждой испытуемой области следует проводить не менее трех измерений толщины, и испытание следует проводить в месте наименьшей толщины.
В месте испытания указывают толщину покрытия, а также его расположение по отношению к оборудованию (см. 7.2.2 и 7.2.3).
Измеренная толщина является информационной. Погрешность измерения зависит главным образом от свойств покрытия (например, несвязанного материала).
В таблицах D.1 - D.4 представлены примеры зон падения, которые учитывают для определенных типов оборудования, а также минимальное количество испытуемых областей.
МЕТОД УПЛОТНЕНИЯ СЫПУЧЕГО МАТЕРИАЛА, ПРИМЕНЯЕМОГО В КАЧЕСТВЕ УДАРОПОГЛОЩАЮЩЕГО ПОКРЫТИЯ (СМ. 6.2.4.5.1)
Свойства некоторых сыпучих материалов или систем, содержащих сыпучий материал, могут существенно измениться в результате уплотнения в процессе эксплуатации. В данном приложении даны указания по уплотнению подобных материалов перед испытанием. Процедуру применяют для лабораторного испытания по методу 1.
Испытания на месте эксплуатации проводят на имеющемся покрытии без предварительной подготовки как по методу 1, так и по методу 2.
На испытуемых участках поверхность материала слегка разрыхляют граблями для достижения равномерного ровного слоя.
Толщину слоя измеряют, укладывая на подготовленное покрытие, например жесткую, неподвижную круглую плиту диаметром не менее 200 мм известной толщины, и измеряя толщину слоя от нижней стороны подготовленного покрытия до субстрата, например при помощи калиброванного стержневого щупа диаметром не более 3 мм.
Жесткую круглую плиту диаметром не менее 200 мм укладывают на испытуемый образец. В течение (3 +/- 1) с к плите прикладывают испытательную нагрузку из расчета (2 +/- 0,1) Н/см2. Испытательную нагрузку прикладывают четыре раза таким образом, чтобы вся последовательность была завершена в течение 1 мин.
Диаметр плиты должен быть выбран исходя из массы контрольного груза.
В пределах значения испытательной нагрузки из расчета (2 +/- 0,1) Н/см2 размер применяемой плиты допускается поэтапно увеличивать на 5 мм в зависимости от массы применяемого контрольного груза, указанного в таблице E.1.
Диаметр плиты, которую допускается использовать при разной массе контрольного груза
ПРИМЕРЫ СПОСОБОВ ПРОВЕРКИ ФУНКЦИОНИРОВАНИЯ ИСПЫТАТЕЛЬНОГО УСТРОЙСТВА ДЛЯ ОПРЕДЕЛЕНИЯ HIC
Примеры способов проверки функционирования испытательного устройства для определения HIC, используемого постоянно
| Внутренняя/внешняя проверка | Вид испытания | Периодичность проверки |
|---|---|---|
| Самоконтроль | Сравнительные испытания на эталонных поверхностях | 1 раз в год, март |
| Самоконтроль | Проверка разброса результата измерения | 1 раз в год, март |
| Самоконтроль | Сравнительные испытания на эталонных поверхностях | 1 раз в год, июнь |
| Самоконтроль | Проверка разброса результата измерения | 1 раз в год, март |
| Самоконтроль | Сравнительные испытания на эталонных поверхностях | 1 раз в год, сентябрь |
| Самоконтроль | Проверка разброса результата измерения | 1 раз в год, сентябрь |
| Калибровка в лаборатории (см. 4.3.1) | Система измерения ускорения Системы измерения скорости Компьютерная программа |
1 раз в год, декабрь |
| Самоконтроль | Сравнительные испытания на эталонных поверхностях | 2 раза в год, март |
| Самоконтроль | Проверка разброса результата измерения | 2 раза в год, март |
| Самоконтроль | Сравнительные испытания на эталонных поверхностях | 2 раза в год, июнь |
| Самоконтроль | Проверка разброса результата измерения | 2 раза в год, июнь |
| Самоконтроль | Сравнительные испытания на эталонных поверхностях | 2 раза в год, сентябрь |
| Самоконтроль | Проверка разброса результата измерения | 2 раза в год, сентябрь |
| Калибровка в лаборатории (см. 4.3.1.1) | Система измерения ускорения Системы измерения скорости Компьютерная программа |
2 раза в год, декабрь |
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ МЕЖДУНАРОДНЫМ И ЕВРОПЕЙСКИМ СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ ЕВРОПЕЙСКОМ СТАНДАРТЕ
| Обозначение ссылочного межгосударственного стандарта | Степень соответствия | Обозначение и наименование ссылочного европейского, международного стандарта |
| ГОСТ 34614.1-2019 | MOD | EN 1176-1:2017 «Оборудование и покрытие игровых площадок. Часть 1. Общие требования безопасности и методы испытаний» |
| ГОСТ 34614.2-2019 | MOD | EN 1176-2:2017 «Оборудование и покрытие игровых площадок. Часть 2. Дополнительные требования безопасности и методы испытаний качелей» |
| ГОСТ 34614.3-2019 | MOD | EN 1176-3:2017 «Оборудование и покрытие игровых площадок. Часть 3. Дополнительные требования безопасности и методы испытаний горок» |
| ГОСТ ISO/IEC 17025-2019 | IDT | ISO/IEC 17025:2017 «Общие требования к компетентности испытательных и калибровочных лабораторий» |
| Примечание — В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT — идентичные стандарты; - MOD — модифицированные стандарты. | ||
БИБЛИОГРАФИЯ
| УДК 688.72:006.354 | МКС 97.200.40 | MOD |
| Ключевые слова: оборудование игровой площадки, ударопоглощающее покрытие, критическая высота падения, зона падения, критерий повреждения головы | ||
