ГОСТ 34561-2019. Межгосударственный стандарт. Упаковка стеклянная. Бутылки. Венчик 28 мм с защитой от вскрытия для жидкостей под давлением. Размеры
(введен в действие Приказом Росстандарта от 11.09.2019 № 656-ст)
Примечание
Документ введен в действие с 01.06.2020.
Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 сентября 2019 г. № 656-ст
ВЕНЧИК 28 ММ С ЗАЩИТОЙ ОТ ВСКРЫТИЯ ДЛЯ ЖИДКОСТЕЙ ПОД ДАВЛЕНИЕМ
Glass packing. Bottles. 28 mm tamper-evident finish for pressurized liquids. Dimensions
Дата введения 1 июня 2020 года
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Эксперт-Стандарт» (ООО «Эксперт-Стандарт»)
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 074 «Стеклянная тара и посуда»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 120-П от 30 июля 2019 г.)
4 Приказом Федерального агентства по техническому регулированию и метрологии № 656-ст от 11 сентября 2019 г. межгосударственный стандарт ГОСТ 34561-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2020 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 9057:1991 «Тара стеклянная. Горловина диаметром 28 мм с защитой от вскрытия для жидкостей под давлением. Размеры» («Glass containers. 28 mm tamper-evident finish for pressurized liquids. Dimensions», NEQ)
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
1 Область применения
Настоящий стандарт устанавливает размеры венчика стеклянной бутылки, имеющей горловину диаметром 28 мм, с защитой от вскрытия для жидкостей под давлением.
2 Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
2.1 горловина с защитой от вскрытия (перфорация, отрывное, опорное или выдвижное кольцо и т.п.): Горловина с устройством защиты от вскрытия, которое необходимо нажать перед открыванием.
3 Размеры

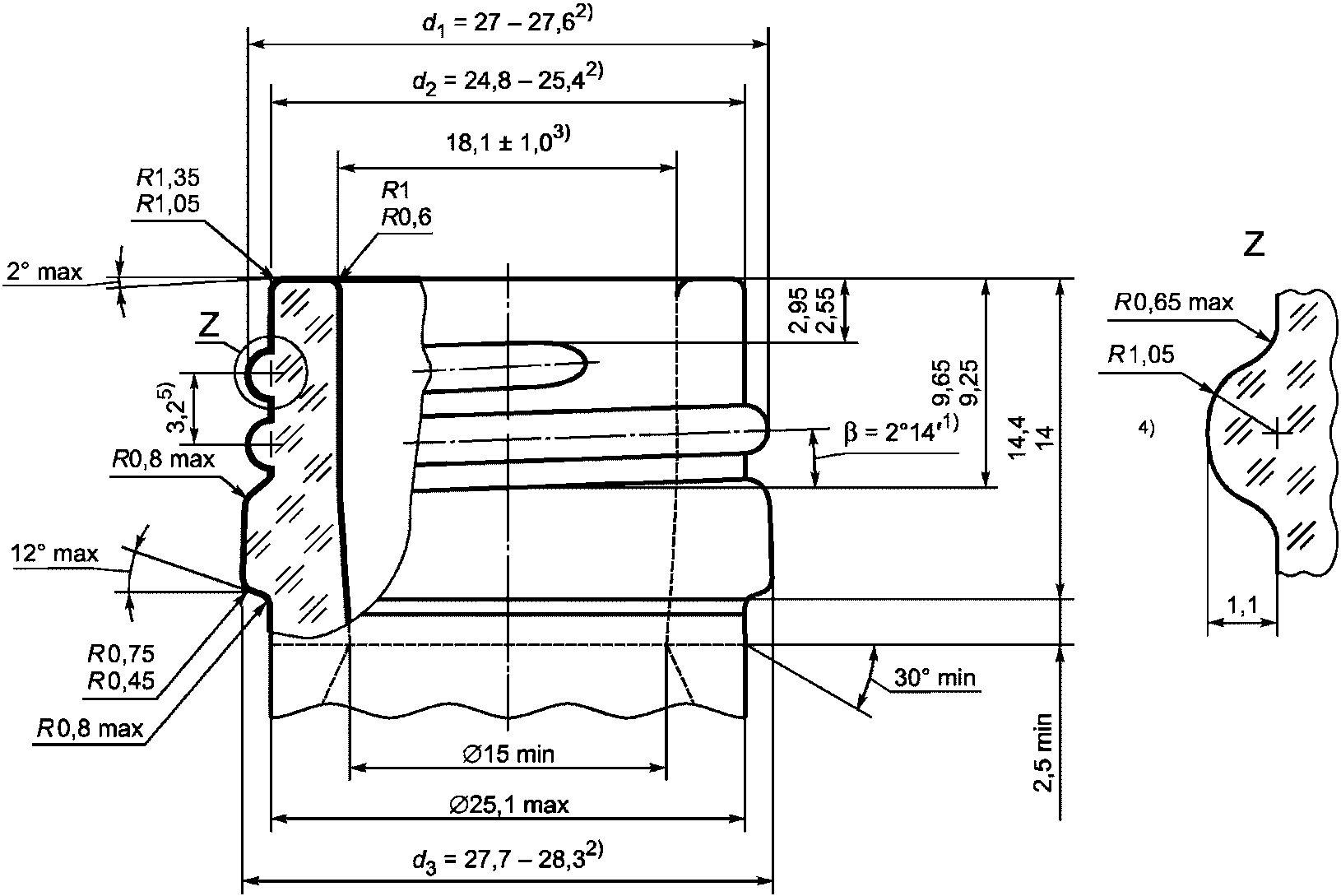

Форма и все размеры венчика должны соответствовать рисунку 1. Размеры, на которые не указаны допуски, являются номинальными. Допуски к номинальным размерам венчика допускается устанавливать в соответствии с применением стеклянной бутылки.
Толщина стекла по всей глубине горловины должна быть достаточной для того, чтобы выдерживать обычное усилие при укупоривании. Горловина не должна иметь трещин, которые могли бы привести к ухудшению герметичности при укупоривании.
<1> \beta — угол наклона спирали или угол показателя выступа:
tg\beta = \frac{P}{\overline{D}} , (1)
где \overline{D} = \frac{\overline{d_{1}} + \overline{d_{2}}}{2} ;
<2> Для получения более лучшего уплотнения горловина должна быть круглой и все диаметры должны быть как можно ближе к номинальным размерам. Значения d3 max и d3 min должны быть как можно ближе к d3 nom.
<3> Внутренний диаметр равен (18,1 +/- 1,0) мм на глубине от 1,5 до 3,0 мм от края торца.
<4> Номинальный диаметр фрезы для изготовления резьбы должен быть равен 12,5 мм.
<5> Для удобства перевода шаг резьбы, равный восьми виткам на 1 дюйм, соответствует 3,175 мм.
Рисунок 1 — Форма и размеры венчика
| УДК 66.172.6:621.798.147:006.354 | МКС 55.100 | NEQ |
| Ключевые слова: упаковка стеклянная, горловина диаметром 28 мм с защитой от вскрытия жидкости под давлением, размеры | ||
