ГОСТ 34406-2018. Межгосударственный стандарт. Упаковка стеклянная. Венчик горловины для вакуумной укупорки. Тип 58 — высокий

(введен в действие Приказом Росстандарта от 28.08.2018 № 542-ст)

Glass packaging. Vacuum lug finishes. Type 58 — deep

МКС 55.020

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Эксперт-Стандарт» (ООО «Эксперт-Стандарт»)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 074 «Стеклянная тара и посуда»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 мая 2018 г. № 109-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Молдова	MD	Институт стандартизации Молдовы
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Узбекистан	UZ	Узстандарт
Украина	UA	Минэкономразвития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2018 г. № 542-ст межгосударственный стандарт ГОСТ 34406-2018 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2019 г.

5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 9100-7:2005 «Тара стеклянная. Горловины под вакуумную укупорку. Часть 7.58 — высокие» («Glass containers. Vacuum lug finishes — Part 7: 58 deep», NEQ)

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт устанавливает размеры высокого венчика горловины типа 58 мм под вакуумную укупорку стеклянной тары с широкой горловиной.

2 Размеры

2.1 Форма и размеры венчика должны соответствовать рисункам 1 - 3 и таблице 1.

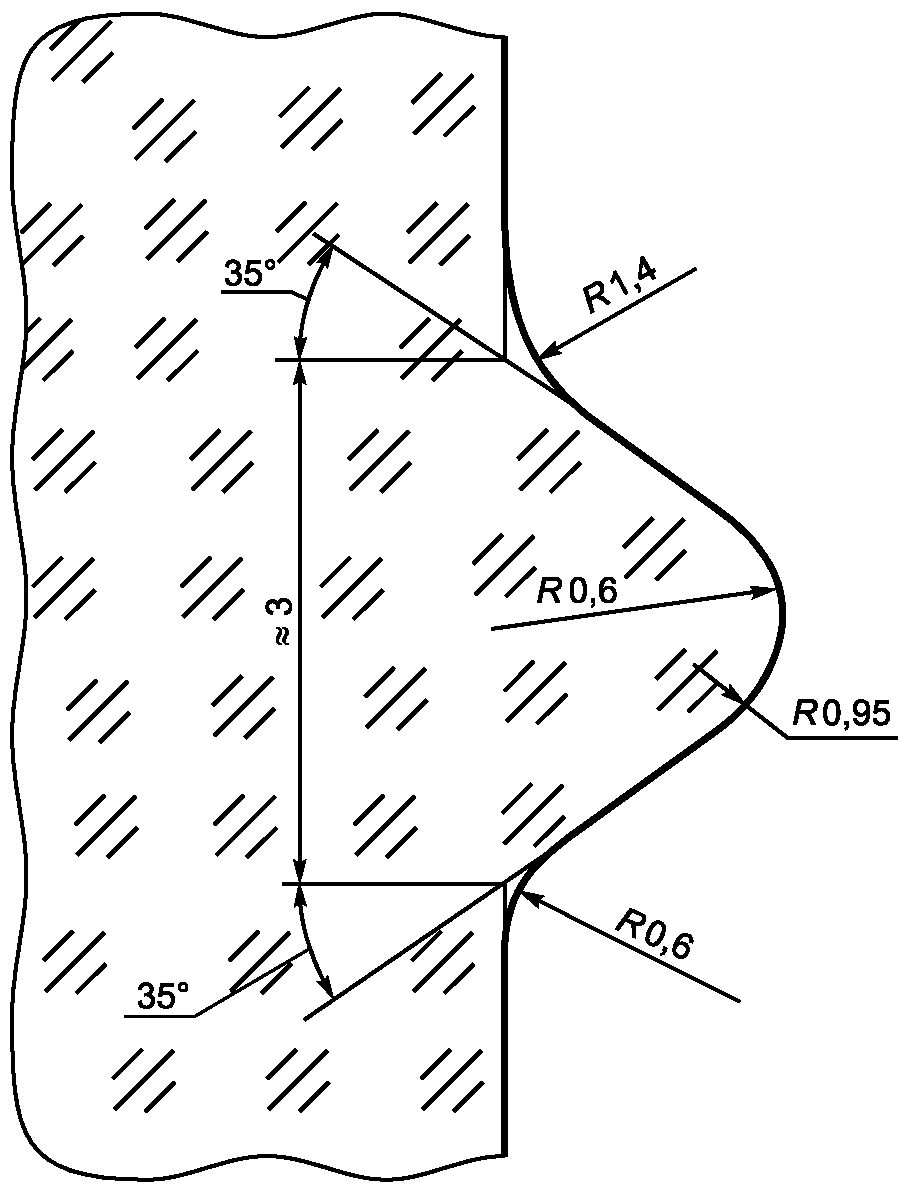

b — см. рисунок 3; c — для обеспечения

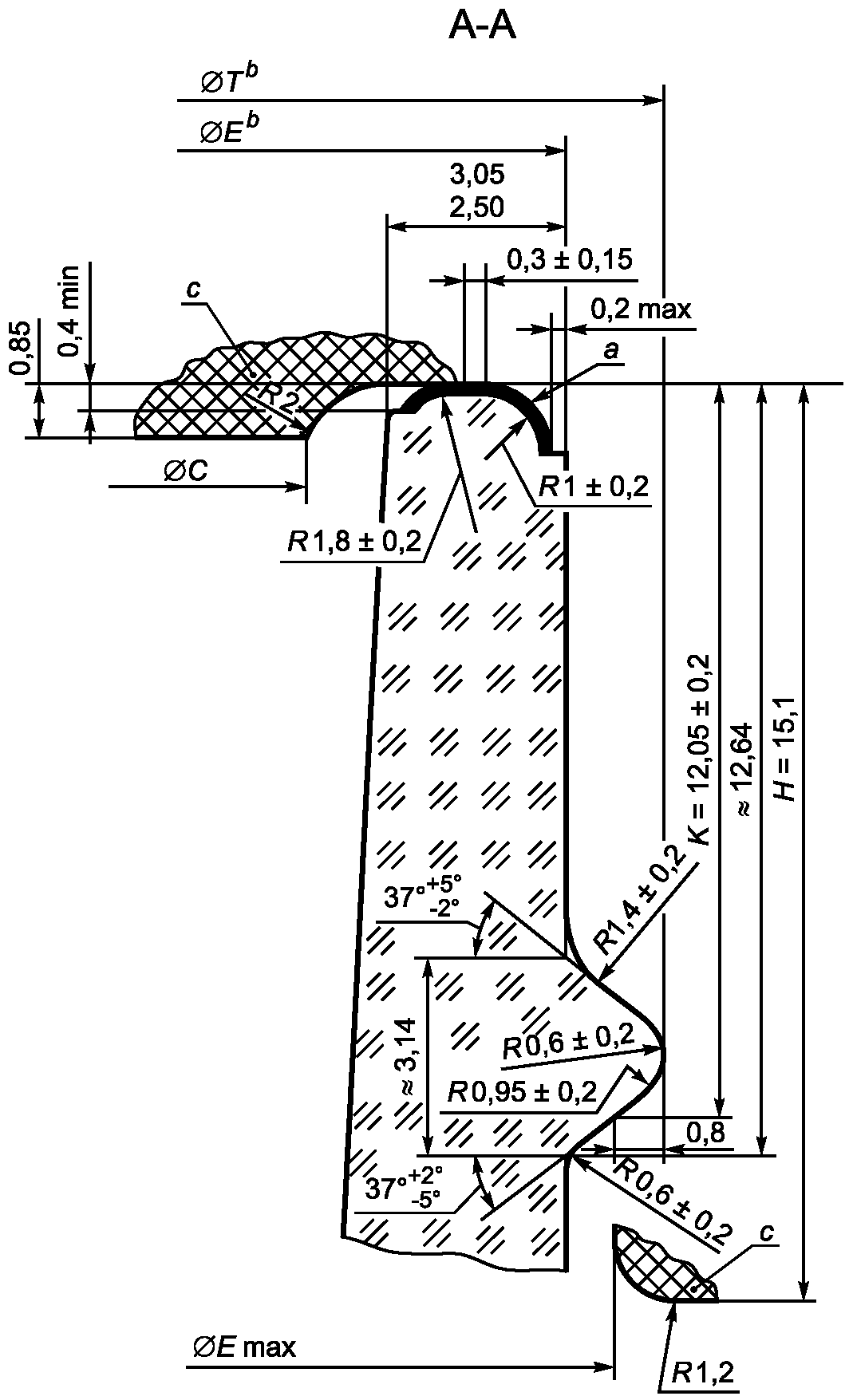

которые влияют на герметичность; b — овальность диаметров должна быть минимальной. Диаметры E и T должны быть концентрическими относительно друг друга; c — заштрихованный крестообразно фрагмент поверхности укупорочного средства (диаметра C и высоты H) показывает позицию крышки в закрытом положении. Диаметр Emax относится к диаметру укупорочного средства

Примечание — Контур горловины ниже высоты H и укрепляющее кольцо могут быть произвольными. Между выступом и заштрихованным крестообразно фрагментом укупорочного средства должен быть достаточный зазор.

Таблица 1

Тип	Диаметр E, мм	Диаметр T, мм	Диаметр C, мм	Угол выступа резьбы \alpha a	Количество нитей резьбы	Параметр резьбы
						Угол захода резьбы \beta	Подача, мм	Нити резьбы, дюйм
58	52,70 +/- 0,40	55,85 +/- 0,40	46,15	10°	4	4°52'	14,50
a Угол выступа \alpha должен сохраняться для всех нитей резьбы. Начало и конец проведения резьбы должны соответствовать профилю фрезы.

2.2 Детали, которые не указаны в данном стандарте, могут быть использованы в соответствии с их применением.

---
