ГОСТ 34276-2017. Межгосударственный стандарт. Грунты. Методы лабораторного определения удельного сопротивления пенетрации
(введен в действие Приказом Росстандарта от 20.10.2017 № 1465-ст)
Примечание
Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» (Приказ Росстандарта от 02.04.2020 № 687). Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований Федерального закона от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» (Приказ Росстандарта от 17.04.2019 № 831). Документ введен в действие с 01.03.2018.
Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2017 г. № 1465-ст
МЕТОДЫ ЛАБОРАТОРНОГО ОПРЕДЕЛЕНИЯ УДЕЛЬНОГО СОПРОТИВЛЕНИЯ ПЕНЕТРАЦИИ
Soils. Methods of laboratory determination of the specific resistance to penetration
Дата введения 1 марта 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Региональной общественной научной организацией «Охотинское общество грунтоведов» (РОНО «Охотинское общество грунтоведов»), ОАО «Трест геодезических работ и инженерных изысканий» («Трест ГРИИ»), Научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений им. Н.М. Герсеванова (НИИОСП им. Н.М. Герсеванова) ОАО «НИЦ „Строительство“, Обществом с ограниченной ответственностью НТЦ „Технологии XXI века“ (ООО НТЦ „Технологии XXI века“), Обществом с ограниченной ответственностью „Центр генетического грунтоведения“ (ООО „ЦГГ“), Обществом с ограниченной ответственностью „Геологический центр Санкт-Петербургского государственного университета“ (ООО „Геологический центр СПбГУ“), АО „ЛЕНМОРНИИПРОЕКТ“»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 сентября 2017 г. № 103-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2017 г. № 1465-ст межгосударственный стандарт ГОСТ 34276-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2018 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на дисперсные связные органоминеральные (илы, сапропели) и минеральные (глинистые) грунты и устанавливает методы лабораторного определения удельного сопротивления пенетрации (сопротивления недренированному сдвигу) в ненарушенном (природном) сложении при исследовании этих грунтов для строительства.
Настоящий стандарт не распространяется на глинистые грунты, содержащие крупнообломочные включения более 2 мм в количестве более 10%, а также на грунты в мерзлом состоянии.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 5180-2015 Грунты. Методы лабораторного определения физических характеристик
ГОСТ 9147-80 Посуда и оборудование лабораторные фарфоровые. Технические условия
ГОСТ 12071-2014 Грунты. Отбор, упаковка, транспортирование и хранение образцов
ГОСТ 12248-2010 Грунты. Методы лабораторного определения характеристик прочности и деформируемости
ГОСТ 25100-2011 Грунты. Классификация
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 30416-2012 Грунты. Лабораторные испытания. Общие положения
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Часть 1. Метрологические и технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 пенетрация: Косвенный метод определения физико-механических свойств грунтов путем внедрения наконечника (конический зонд, шариковый штамп) в грунт на глубину, не превышающую высоту зонда.
3.2 сопротивление недренированному сдвигу cu, кПа: Прочность глинистых грунтов, определяемая по результатам недренированных лабораторных или полевых испытаний (трехосные испытания, вращательный срез и др.).
3.3 дисперсный грунт: Грунт, состоящий из совокупности твердых частиц, зерен, обломков и других элементов, между которыми есть физические, физико-химические или механические структурные связи.
3.4 минеральный грунт: Грунт, состоящий из неорганических веществ.
3.5 глинистый грунт: Связный грунт, состоящий в основном из пылеватых и глинистых (не менее 3%) частиц, обладающий свойством пластичности (Ip >= 1%).
4. Основные нормативные положения
4.1 Общие требования к исследованиям грунтов для строительства — по ГОСТ 12071, ГОСТ 12248, ГОСТ 25100 и ГОСТ 30416.
4.2 Значение удельного сопротивления пенетрации (сопротивление недренированному сдвигу) определяется прибором — конусным пенетрометром.
4.3 Значение удельного сопротивления пенетрации (сопротивление недренированному сдвигу) определяется в образце грунта при естественной влажности.
4.4 Размер испытуемого образца: h >= 30 мм, D >= 70 мм.
4.5 Удельное сопротивление пенетрации численно равно отношению вертикального усилия, передаваемого на конус, в килограмм-силах к квадрату глубины погружения конуса в сантиметрах.
4.6 Глубину погружения конуса определяют с погрешностью 0,1 мм.
4.7 Погрешность результатов параллельных определений не должна превышать 0,2 мм от средней определяемой величины. Если расхождение между результатами двух параллельных определений превышает 0,5 мм, число определений следует увеличить до трех и более.
За окончательный результат измерений следует принимать среднее арифметическое результатов определений.
4.8 Значение удельного сопротивления пенетрации определяется с точностью 0,01 кгс/см2 (1 кПа).
5. Методы определения удельного сопротивления пенетрации
5.1 Аппаратура и материалы
Пенетрометр с коническим зондом (угол раскрытия 30°, высота >= 50 мм, масса 300 г) (приложение А).
Весы лабораторные по ГОСТ OIML R 76-1 с гирями по ГОСТ OIML R 111-1.
Кольца-пробоотборники (сдвиговое кольцо: d = 71 мм, h = 35 мм).
Бюксы алюминиевые ВС-1 с крышками.
Шпатель металлический по ГОСТ 9147.
Чашки фарфоровые по ГОСТ 9147.
Эксикатор по ГОСТ 25336.
5.2 Подготовка к испытаниям
5.2.1 Установить прибор горизонтально.
5.2.2 Установить нулевое показание на шкале с нониусом 9 (рисунок А.1): придерживая конус 7, нажимают кнопку, перемещают подвижный стержень с грузом 10.
5.2.3 Смазать рабочий зонд тонким слоем вазелина.
5.2.4 Вырезать из монолита грунта образец кольцом-пробоотборником.
5.2.5 Испытуемый образец должен иметь ровные и зачищенные горизонтальные поверхности.
5.2.6 Установить на рабочий столик 2 испытуемый образец.
5.2.7 Конус 7 в заблокированном (поднятом) положении должен касаться поверхности испытуемого образца грунта.
5.2.8 Вращая установочный винт 6, опустить острие конуса 7 до соприкосновения с поверхностью образца. Правильность положения конуса 7 проверяют передвижением кольца с грунтом по рабочему столику 2 пенетрометра: при точной установке острие конуса 7 вычерчивает тонкую линию.
5.3 Проведение испытания
5.3.1 Пенетрация одним усилием
5.3.1.1 Нажать на кнопку-фиксатор 8.
5.3.1.2 Дать возможность конусу 7 погрузиться в грунт. Если время проникновения конуса 7 превышает 5 с (постоянное плавное погружение), грунт считается структурно неустойчивым. На такие грунты настоящий стандарт не распространяется.
5.3.1.3 Снять отсчет по шкале с нониусом 9 с точностью до 0,1 мм.
5.3.1.4 Если глубина погружения конуса достигла 10 мм и более, испытание прекращают.
5.3.1.5 Число определений величины глубины погружения конуса в грунт должно быть не менее четырех (по две пенетрации на каждой стороне образца).
5.3.2 Ступенчатая пенетрация
5.3.2.1 Нажать на кнопку-фиксатор 8.
5.3.2.2 Дать возможность конусу 7 погрузиться в грунт.
5.3.2.3 Снять отсчет по шкале с нониусом 9 с точностью до 0,1 мм.
5.3.2.4 Если глубина погружения конуса 7 составила менее 10 мм, производить дальнейшее вдавливание конуса путем приложения возрастающей ступенями нагрузки. Ступени нагрузки на конус выбирают в зависимости от показателя текучести испытуемого грунта:
- текучая — (0,05 +/- 0,002) кгс;
- текучепластичная — (0,15 +/- 0,002) кгс;
- мягкопластичная — (0,3 +/- 0,002) кгс;
- тугопластичная — (0,5 +/- 0,002) кгс;
- полутвердая — (0,75 +/- 0,002) кгс;
- твердая — (1 +/- 0,002) кгс.
5.3.2.5 Каждую ступень нагрузки выдерживают до условной стабилизации деформации, составляющей не более 0,1 мм за 15 с.
5.3.2.6 Каждое испытание производится на нескольких ступенях нагрузки в зависимости от показателя текучести грунта в соответствии с п. 5.3.2.4 настоящего стандарта. В результате общая глубина погружения конуса 7 в грунт должна достигать 10 мм.
5.3.2.7 Для определения удельного сопротивления пенетрации (сопротивления недренированному сдвигу) необходимо сделать не менее двух точек пенетрации на каждой (верхней и нижней) поверхности образца.
5.3.2.8 Точки следует распределить на поверхности испытуемого образца так, чтобы на получаемую глубину проникновения конуса в грунт не влияли предыдущие единичные измерения и близость к краю образца.
5.3.2.9 Расстояние между двумя точками (внешние границы проникновения конуса в грунт) должно быть не менее 14 мм.
5.3.2.10 Результаты опытов записывают в журнал.
5.3.2.11 После каждого испытания подвижную часть пенетрометра с конусом 7 следует поднять и зафиксировать его кнопкой-фиксатором 8, тщательно очистить и протереть зонд.
5.3.2.12 Из грунта отобрать пробы по ГОСТ 12071 массой 15 — 20 г для определения влажности по ГОСТ 5180.
5.4 Обработка испытаний
5.4.1 Значение удельного сопротивления пенетрации грунтов, кгс/см2 (кПа), вычисляют по формуле
где R — удельное сопротивление пенетрации, кгс/см2 (кПа);
P — вес конуса (с грузом), кгс;
h — глубина проникновения конуса в грунт, см.
5.4.2 В органоминеральных и минеральных глинистых грунтах текучей и пластичной консистенций удельное сопротивление пенетрации численно равно сопротивлению недренированному сдвигу: R = cu.
5.4.3 По данным каждого опыта строят график зависимости квадрата глубины погружения конуса h2 от вертикального усилия, передаваемого на конус P, на котором точки должны располагаться на прямой, выходящей из начала координат (приложение Б).
В этом случае для определения R с графика снимают любое значение P и соответствующее ему значение h2.
5.4.4 В случае отклонения точек от одной прямой, R определяют как среднее арифметическое полученных значений на каждой ступени нагрузки.
5.4.5 В случае, когда график зависимости h2 от P пересекает ось P, для расчета R из значения P вычитают поправку Px.
5.4.6 За нормативное значение R принимают среднее арифметическое частных значений R, полученных по результатам опытов на верхней и нижней поверхностях образца.
5.4.7 Разновидности грунтов по удельному сопротивлению пенетрации R, кПа (сопротивлению недренированному сдвигу cu, кПа), определяют согласно приложению В.

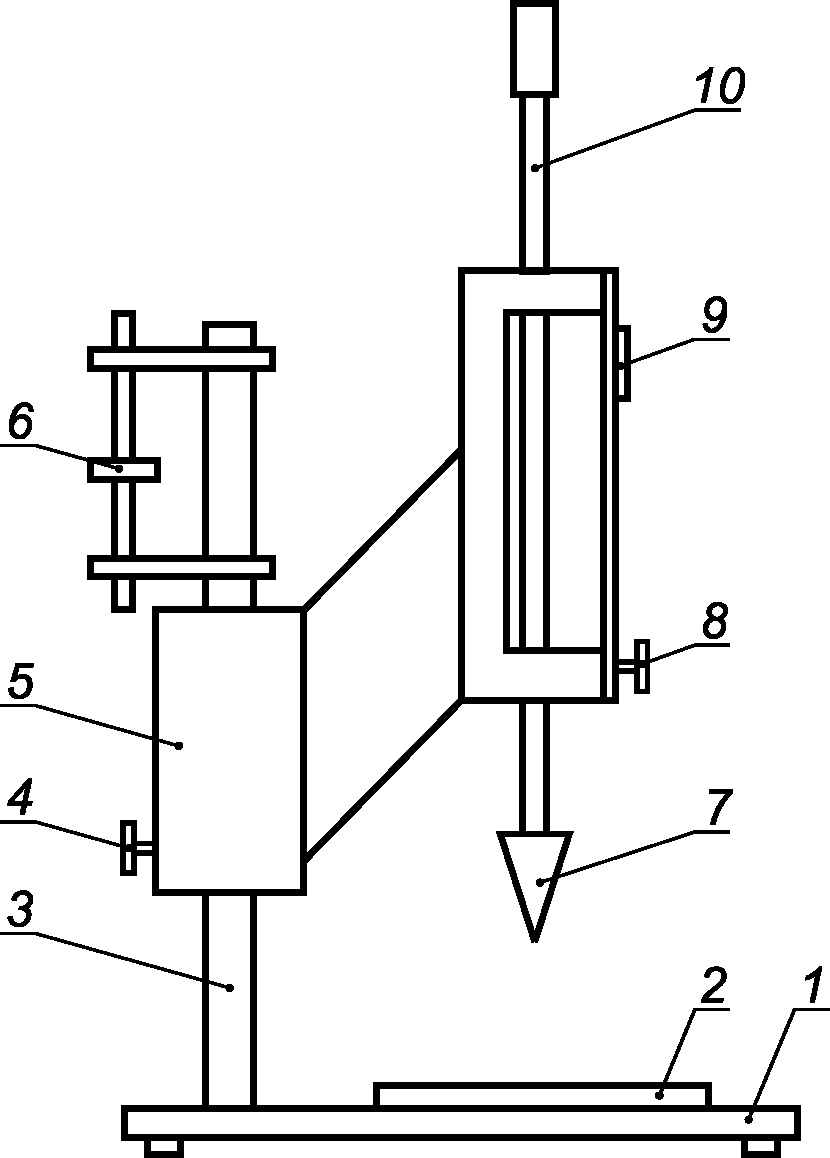

ПРИНЦИПИАЛЬНАЯ СХЕМА КОНСТРУКЦИИ ПЕНЕТРОМЕТРА
1 — основание; 2 — рабочий столик; 3 — стойка; 4 — фиксирующий винт; 5 — подвижный корпус; 6 — установочный винт; 7 — конус; 8 — кнопка-фиксатор; 9 — шкала с нониусом; 10 — подвижный стержень с грузом
Рисунок А.1 — Пенетрометр с коническим зондом

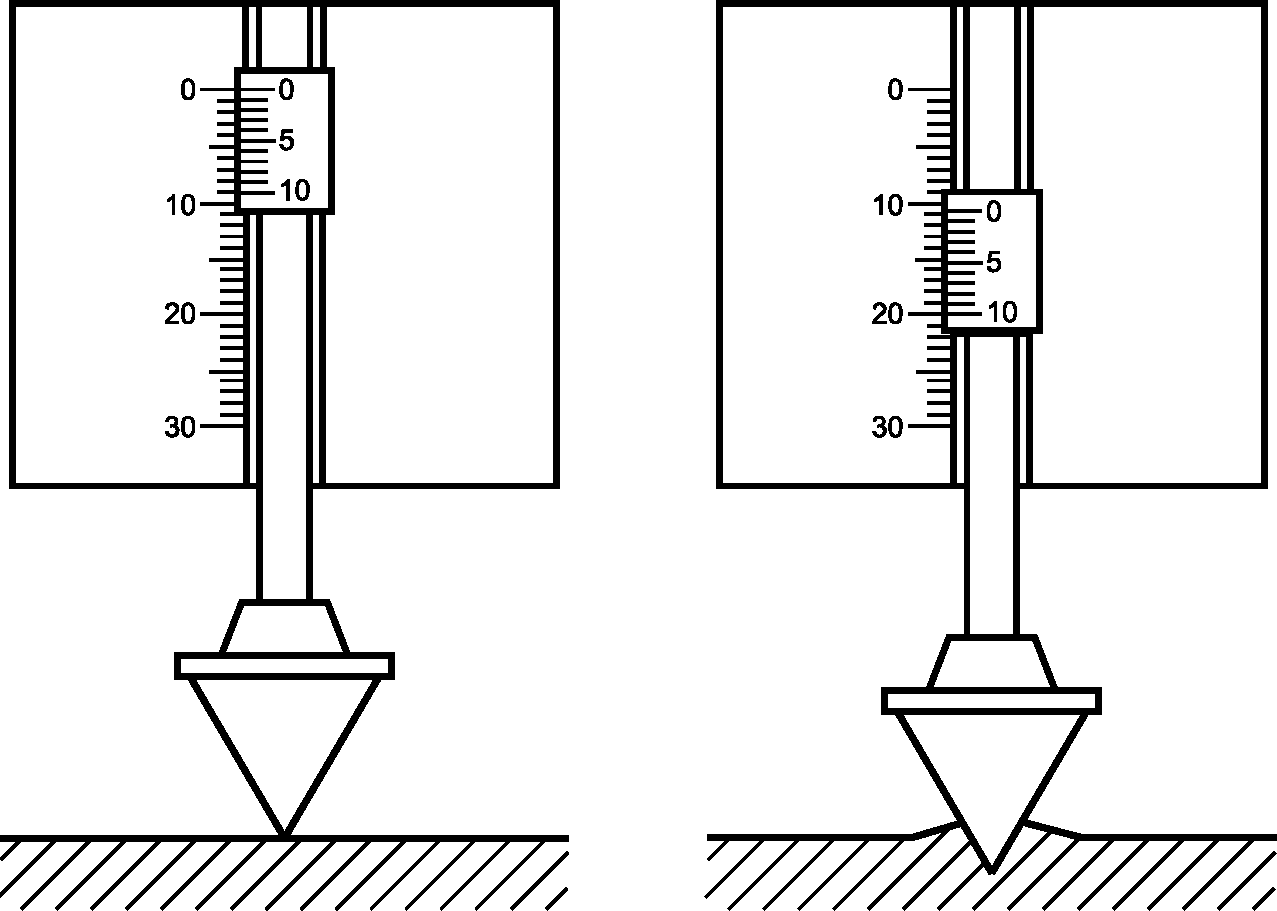

Рисунок А.2 — Снятие показаний глубины погружения конуса в грунт ненарушенного сложения

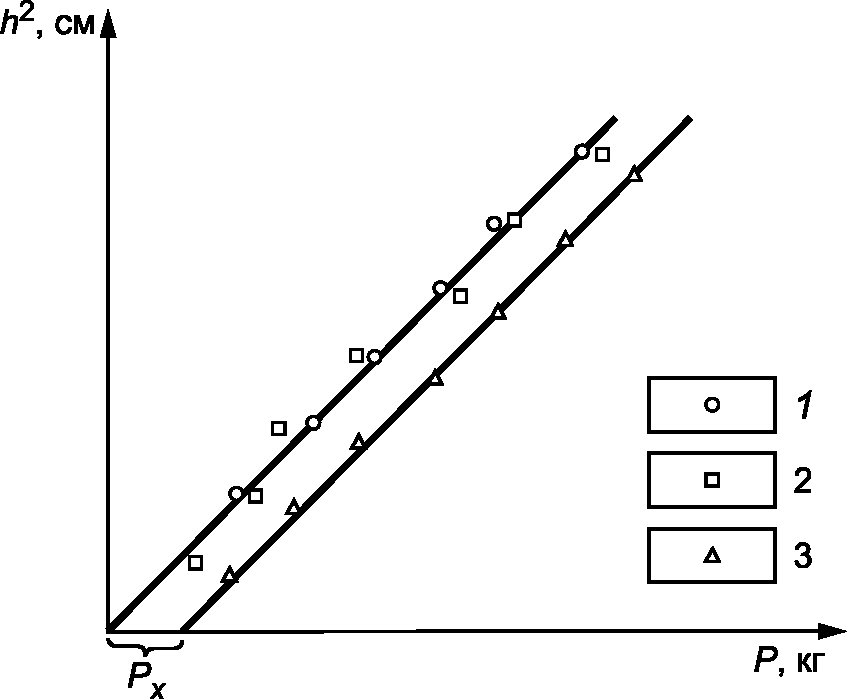

ГРАФИЧЕСКИЙ СПОСОБ УСТАНОВЛЕНИЯ ЧИСЛЕННЫХ ЗНАЧЕНИЙ УДЕЛЬНОГО СОПРОТИВЛЕНИЯ ПЕНЕТРАЦИИ
1 — R определяется по любой точке; 2 — R определяется по среднему арифметическому из частных значений; 3 — из значений P вычитается Px
РАЗНОВИДНОСТИ ГЛИНИСТЫХ ГРУНТОВ ПО СОПРОТИВЛЕНИЮ НЕДРЕНИРОВАННОМУ СДВИГУ (УДЕЛЬНОМУ СОПРОТИВЛЕНИЮ ПЕНЕТРАЦИИ)
