от 18 марта 2016 г. № 183-ст

МКС 75.100

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены».

Сведения о стандарте

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации материалов и технологий» (ФГУП «ВНИИ СМТ»), Техническим комитетом по стандартизации ТК 160 «Продукция нефтехимического комплекса» на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. № 81-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 марта 2016 г. № 183-ст межгосударственный стандарт ГОСТ 33592-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.

5 Настоящий стандарт идентичен стандарту ASTM D 3321-13 Standard test method for use of the refractometer for field test determination of the freezing point of aqueous engine coolants (Стандартный метод с использованием рефрактометра для определения температуры кристаллизации водных охлаждающих жидкостей в полевых условиях).

Стандарт разработан подкомитетом D15.03 по физическим свойствам комитета D15 «Охлаждающие жидкости» Американского общества по испытаниям и материалам (ASTM).

Перевод с английского языка (en).

Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).

Официальные экземпляры стандарта ASTM, на основе которого подготовлен настоящий межгосударственный стандарт, и стандартов ASTM, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.

Сведения о соответствии межгосударственных стандартов ссылочным стандартам ASTM приведены в дополнительном приложении ДА.

Степень соответствия — идентичная (IDT)

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

1 Область применения

1.1 Настоящий стандарт устанавливает метод определения температуры начала кристаллизации ручным рефрактометром растворов охлаждающих жидкостей на основе этиленгликоля и пропиленгликоля, используемых в системах охлаждения и других областях.

Примечание 1 — Некоторые приборы имеют дополнительную шкалу температуры начала кристаллизации для охлаждающих жидкостей на основе метоксипропанола. Другие имеют дополнительную шкалу, калиброванную в единицах плотности или относительной плотности растворов серной кислоты, поэтому рефрактометр можно использовать для определения уровня заряда свинцово-кислотных аккумуляторных батарей.

1.2 Значения в единицах системы СИ считают стандартными. Значения в скобках приведены только для информации.

1.3 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.

2 Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения) <1>.

<1> Ссылки на стандарты ASTM можно уточнить на сайте ASTM website, www.astm.org или в службе поддержки клиентов ASTM service@astm.org, а также в информационном томе ежегодного сборника стандартов ASTM (Website standard's Document Summary).

ASTM D 1177 Standard test method for freezing point of aqueous engine coolants (Стандартный метод определения температуры кристаллизации водных растворов охлаждающих жидкостей)

ASTM E 177 Standard practice for use of the terms precision and bias in ASTM test methods (Стандартная практика использования терминов прецизионности и смещения в методах испытаний ASTM)

ASTM E 691 Standard practice for conducting an interlaboratory study to determine the precision of a test method (Стандартная практика проведения межлабораторных исследований для определения прецизионности метода испытания)

3 Сущность метода

3.1 Ручные рефрактометры для охлаждающих жидкостей представляют собой рефрактометры предельного угла, предназначенные для быстрого приблизительного определения температуры начала кристаллизации охлаждающих жидкостей на основе этиленгликоля и пропиленгликоля. Для определения требуется только несколько капель испытуемого раствора. Некоторые приборы автоматически вводят поправки на температуру окружающего воздуха и температуру испытуемого раствора. Прибор надежен и прост в эксплуатации, очистке и обслуживании.

3.2 Значение температуры начала кристаллизации охлаждающей жидкости определяют в точке пересечения шкалы границей между светлой и темной областями. Некоторые рефрактометры имеют шкалу температуры начала кристаллизации только для водных растворов охлаждающих жидкостей на основе этиленгликоля, другие рефрактометры имеют шкалу температуры начала кристаллизации водных растворов охлаждающих жидкостей на основе пропиленгликоля. Диапазон шкалы у разных приборов может быть разным.

3.3 Значения температуры начала кристаллизации зависят от концентрации охлаждающей жидкости и непосредственно связаны с показателем преломления. Эмпирически было установлено, что температура начала кристаллизации определяется с точностью до 1 °C (2 °F).

4 Назначение и применение

4.1 Настоящий метод широко используется персоналом по техническому обслуживанию автомобилей для определения температуры начала кристаллизации в градусах Цельсия или Фаренгейта водных растворов товарных охлаждающих жидкостей на основе этиленгликоля и пропиленгликоля. Доступный и надежный ручной рефрактометр определяет температуру начала кристаллизации в градусах Цельсия или Фаренгейта при правильном помещении нескольких капель охлаждающей жидкости на поверхность призмы рефрактометра с температурной компенсацией, который предназначен для гликолей и водных растворов и не пригоден для растворов других охлаждающих жидкостей.

4.2 Перед использованием ручные рефрактометры должны быть откалиброваны (см. раздел 7).

4.3 Следует внимательно выбирать правильную гликолевую шкалу температуры начала кристаллизации для испытуемого типа гликоля. Использование неподходящей гликолевой шкалы может привести к ошибке при определении температуры начала кристаллизации более чем на 18 °F.

4.4 Определение температуры начала кристаллизации смесей этилен-/пропиленгликолей будет неточным при использовании обеих гликолевых шкал температуры кристаллизации.

5 Помехи

5.1 Если раствор или поверхность призмы загрязнены, могут возникнуть помехи. Наличие незначительного количества других гликолей, например диэтиленгликоля, не вызывает помех.

6 Аппаратура

6.1 Ручной рефрактометр предельного угла представляет собой надежный портативный прибор с литым корпусом, покрытый ударопрочным пластиком для защиты линзы окуляра от повреждений при падении. Полированная стеклянная призма находится на противоположном от окуляра конце. Откидная пластиковая крышка закрывает призму (зона для образца) для распределения образца и предотвращения утечки жидкого образца при испытании. При испытании образца не требуется настройка окуляра или призмы.

6.2 Телескопический утопленный окуляр находится на одном конце, а полупрозрачная призма — на противоположном (см. рисунок 1).

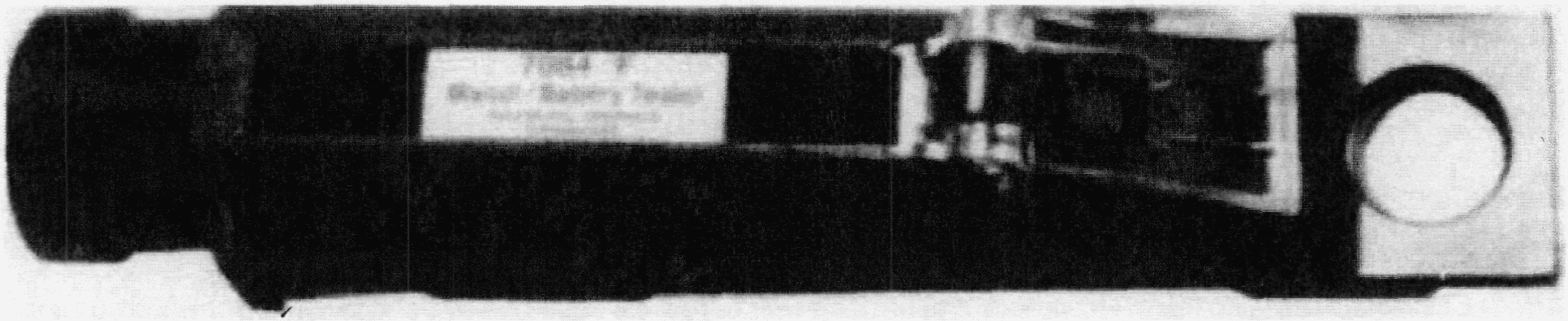

Рисунок 1 — Ручной рефрактометр предельного угла

7 Калибровка

7.1 Периодически проверяют калибровку рефрактометров для охлаждающих жидкостей испытанием образца воды в соответствии с процедурой, приведенной в разделе 8.

7.2 Если результат испытания образца воды отличается от 0 °C (плюс 32 °F), калибровка рефрактометра для охлаждающих жидкостей нарушена и прибор следует калибровать заново.

7.3 Калибровочное испытание целесообразно проводить при температуре окружающей среды. Если используемый прибор оснащен автоматической компенсацией температуры, испытание проводят в указанном диапазоне температурной компенсации.

8 Проведение испытаний

8.1 Очистка

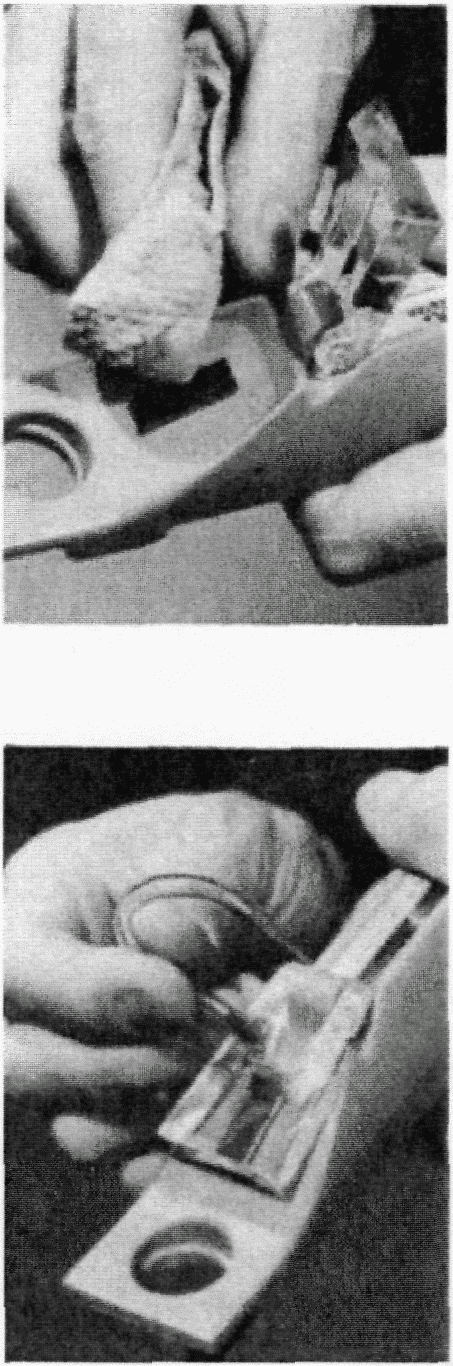

Перед использованием открывают пластиковую крышку на наклонном конце прибора, получая доступ к измерительному окну и нижней части пластиковой крышки, протирают их мягкой бумажной салфеткой или чистой мягкой тканью и закрывают пластиковую крышку (см. рисунок 2).

8.2 Испытуемый раствор охлаждающей жидкости

Имеющиеся в продаже ручные рефрактометры обычно оснащены всасывающей пипеткой небольшого объема для отбора испытуемого раствора. Эту пипетку используют для отбора пробы (ниже поверхности охлаждающей жидкости) и выпускания нескольких капель на измерительное окно (см. рисунок 3). Перед отбором образца для испытания промывают всасывающую пипетку испытуемым раствором.

Примечание 2 — Не отсоединяя прозрачную пластиковую пипетку от рефрактометра, помещают кончик пипетки ниже уровня жидкости в заливную горловину радиатора или расширительного бачка охлаждающей жидкости, используя грушу пипетки для всасывания образца охлаждающей жидкости. Промывают пипетку, утилизируя первую порцию жидкости. Затем отбирают пробу, размещают кончик пипетки в отверстие крышки, огибая пластиковую трубку вокруг прибора, и выпускают несколько капель охлаждающей жидкости на измерительную поверхность, нажимая на грушу. Принимают меры для предотвращения загрязнения пробы маслом.

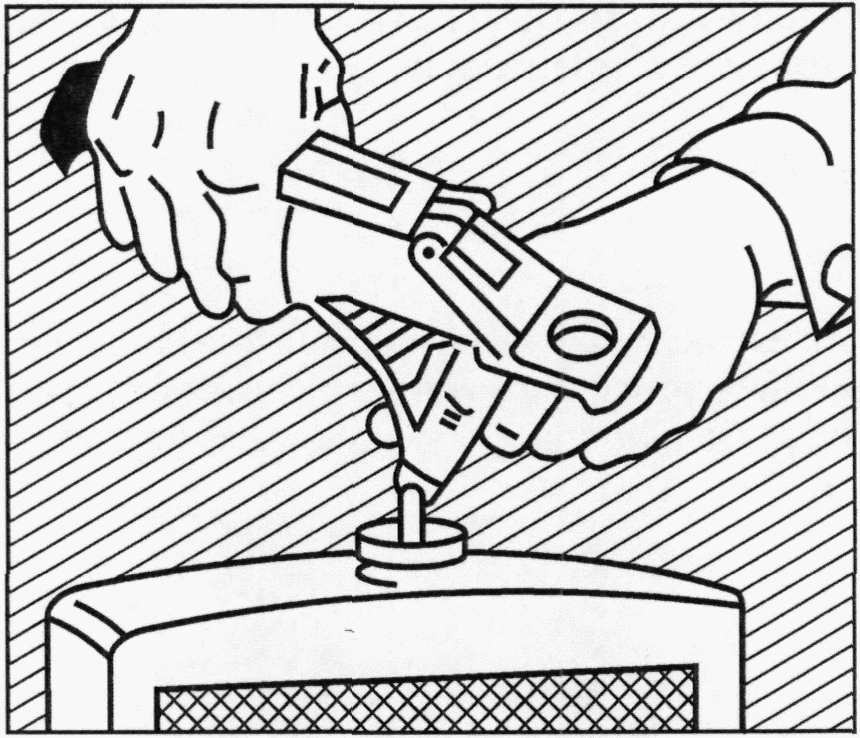

Рисунок 3 — Отбор проб

8.3 Снятие показаний

8.3.1 Направляют прибор на любой источник света (например, лампу) и смотрят в окуляр (см. рисунок 4).

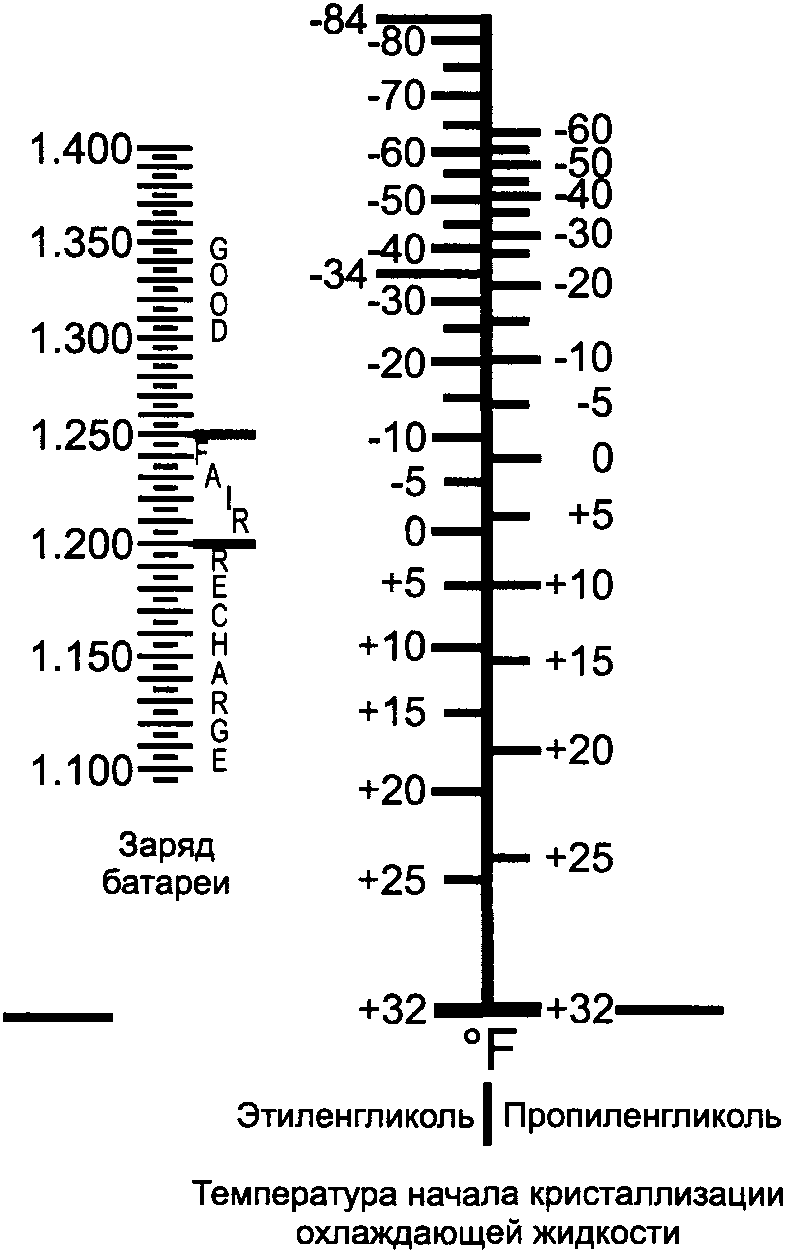

8.3.2 Температурой кристаллизации является точка, в которой граница между светлой и темной областями (край тени) пересекает шкалу; снимают показания по шкале, соответствующей типу испытуемой охлаждающей жидкости (см. рисунок 5).

Примечание 3 — Температурная шкала прибора обратна шкале стандартных термометров. Значения отрицательных температур расположены в верхней половине шкалы.

8.3.3 Для получения максимального контраста между светлыми и темными участками шкалы необходим небольшой опыт. Наклоняют прибор в направлении источника света для получения лучших результатов.

Примечание 4 — Шкалы рефрактометра для определения температуры начала кристаллизации охлаждающих жидкостей на основе этиленгликоля и пропиленгликоля могут быть в градусах Цельсия и градусах Фаренгейта.

8.3.4 Нечеткая граница тени указывает на то, что измерительные поверхности были недостаточно хорошо очищены или высушены или использовали недостаточное количество образца охлаждающей жидкости. Очищают и сушат измерительное окно. Проводят новое испытание.

Примечание 5 — Загрязнение маслом снижает четкость линии раздела.

8.3.5 Полностью темная шкала указывает на недостаточное количество образца охлаждающей жидкости. Полностью светлая шкала указывает, что температура начала кристаллизации охлаждающей жидкости выходит за пределы диапазона шкалы.

8.3.6 Если раствор образца отбирают при повышенных температурах, существует опасность потери воды от испарения из-за небольшого количества образца. В этих условиях сразу снимают показания. Более точные результаты получают при испытании при температуре окружающей среды.

9 Прецизионность и смещение

9.1 Прецизионность настоящего метода испытаний получена на основании результатов межлабораторных исследований, проведенных в 2011 г. с участием 12 лабораторий, которые определяли температуру начала кристаллизации 4 разных материалов 2 разных концентраций. За результат испытания принимали единичный результат определения. Каждая лаборатория сообщала результаты 3 повторных испытаний для каждого материала. Получение и анализ результатов проводили в соответствии с ASTM E 691; подробные данные приведены в исследовательском отчете RR:D15-1032 <2>.

<2> Подтверждающие данные хранятся в штаб-квартире ASTM и могут быть получены при запросе исследовательского отчета RR:D15-1032.

9.1.1 Предел повторяемости r

Два результата испытаний, полученные в одной лаборатории, рассматривают как неудовлетворительные, если расхождение между ними превышает значение r для этого материала. Предел повторяемости r — интервал, представляющий критическое расхождение результатов двух испытаний одного и того же материала, полученных одним и тем же оператором на одном и том же оборудовании в один и тот же день в одной и той же лаборатории.

9.1.1.1 Пределы повторяемости приведены в таблицах 1 и 2.

9.1.2 Предел воспроизводимости R

Два результаты испытаний рассматривают как неудовлетворительные, если расхождение между ними превышает значение R для этого материала. Предел воспроизводимости R — интервал, представляющий критическое расхождение результатов двух испытаний одного и того же материала, полученных разными операторами с помощью разных устройств в разных лабораториях.

9.1.2.1 Пределы воспроизводимости приведены в таблицах 1 и 2.

9.1.3 Вышеуказанные термины (предел повторяемости и предел воспроизводимости) — см. ASTM E 177.

9.1.4 Любая оценка в соответствии с 9.1.1 и 9.1.2 будет верной с приблизительной доверительной вероятностью 95%.

9.2 Смещение

Смещение не было определено в связи с отсутствием принятого стандартного образца, пригодного для определения смещения.

9.3 Прецизионность была установлена на основании статистической обработки результатов 288 испытаний, проведенных в 12 лабораториях при испытании 4 разных материалов.
