ГОСТ 32760-2014. Межгосударственный стандарт. Дороги автомобильные общего пользования. Дорожные тумбы. Методы контроля
(введен в действие Приказом Росстандарта от 26.03.2015 № 172-ст)
Примечание
Документ включен в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «Безопасность автомобильных дорог» (ТР ТС 014/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 18.09.2012 № 159). Документ введен в действие с 1 октября 2015 года с правом досрочного применения.
Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 марта 2015 г. № 172-ст
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
General use highways. Traffic bollards. Test methods
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Центром инженерно-технических исследований „Дорконтроль“ (ООО ЦИТИ „Дорконтроль“)»
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 418 «Дорожное хозяйство»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. № 45)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 марта 2015 г. № 172-ст межгосударственный стандарт ГОСТ 32760-2014 «Дороги автомобильные общего пользования. Дорожные тумбы. Методы контроля» введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2015 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на вновь изготавливаемые и устанавливаемые дорожные тумбы (далее — тумбы) по ГОСТ 32759, применяемые в качестве направляющих устройств на автомобильных дорогах общего пользования по ГОСТ 33151, и устанавливает методы их контроля.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 166-89 Штангенциркули. Технические условия
ГОСТ 380-2005 Сталь углеродистая обыкновенного качества
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 5378-88 Угломеры с нониусом. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 32759-2014 Дороги автомобильные общего пользования. Дорожные тумбы. Технические требования
ГОСТ 32946-2014 Дороги автомобильные общего пользования. Знаки дорожные. Методы контроля
ГОСТ 32952-2014 Дороги автомобильные общего пользования. Разметка дорожная. Методы контроля
ГОСТ 33151-2014 Дороги автомобильные общего пользования. Элементы обустройства. Технические требования. Правила применения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения, обозначения и сокращения
3.1 В настоящем стандарте применяют термины и определения по ГОСТ 32759.
3.2 В настоящем стандарте применяют обозначения и сокращения по ГОСТ 32759.
4. Условия проведения контроля
4.1 При проведении контроля в полевых условиях:
4.2 При проведении контроля в лабораторных условиях:
5. Подготовка образцов
5.1 При контроле тумб используют тумбы, не имеющие дефектов и повреждений, способных повлиять на точность измерений.
5.2 Контроль тумб по 7.2, 8.1 возможно проводить на образцах, изготовленных путем извлечения соответствующих фрагментов (элементов) корпусов тумб размером не менее [(150 x 150) +/- 5] мм из выбранных для испытаний тумб.
6. Контроль геометрических параметров
6.1 Метод контроля
Сущность метода заключается в контроле нормируемых параметров ширины, высоты и длины тумбы, а также в определении сопутствующих геометрических величин при проведении других испытаний.
6.2 Средства контроля
При контролировании геометрических параметров применяют следующие средства измерений:
- штангенциркуль по ГОСТ 166;
- линейку измерительную металлическую по ГОСТ 427;
- рулетку измерительную металлическую по ГОСТ 7502.
6.3 Проведение контроля
6.3.1 Контролю подвергаются тумбы или их отдельные элементы, не имеющие дефектов и повреждений, способных повлиять на точность измерений.
6.3.2 Геометрические размеры тумб измеряют при помощи линейки (для измерения линейных размеров до 1 м), для контроля линейных размеров, превышающих 1 м, применяются рулетки.
6.3.3 Измерения проводятся не менее трех раз для каждого геометрического параметра.
6.4 Обработка результатов
За окончательный результат измерения принимают среднеарифметическое значение полученных результатов, выраженное в м и округленное до сотых долей.
7. Контроль вертикальной разметки и световозвращающих элементов
7.1 Контроль вертикальной разметки тумб осуществляется в соответствии с ГОСТ 32952.
7.2 Контроль световозвращающих элементов тумб осуществляется в соответствии с ГОСТ 32946.
8. Контроль фотометрических и колориметрических параметров
8.1 Контроль координат цветности (x, y) корпусов тумб осуществляется в соответствии с требованиями для знаков с внутренним и внешним освещением по ГОСТ 32946.
8.2 Измерение средней яркости тумб с искусственным освещением и равномерность распределения яркости осуществляется в соответствии с требованиями для знаков с внутренним освещением по ГОСТ 32946.
9. Контроль физико-механических свойств
9.1 Контроль на стойкость к статическим нагрузкам
9.1.1 Метод контроля
Сущность метода заключается в определении деформационных характеристик тумб путем воздействия на них различными статическими нагрузками.
9.1.2 Средства контроля
При контроле стойкости к статической нагрузке применяют следующие средства измерений и вспомогательные устройства:
- секундомер с погрешностью не более 0,2 с;
- штангенциркуль по ГОСТ 166;
- линейка металлическая по ГОСТ 427;
- груз массой 150 кг и диаметром основания 270 мм.
9.1.3 Контроль на стойкость к статической нагрузке тумб класса ДТ1
9.1.3.1 Подготовка к контролю
Тумба должна быть закреплена в сборе с основанием к жесткой поверхности с помощью соответствующих анкерных болтов таким образом, чтобы вертикальная ось тумбы находилась в горизонтальной плоскости и необходимое нагружение тумбы испытательной нагрузкой в соответствии с рисунком 1 могло осуществляться непосредственно весом прикладываемого груза.
9.1.3.2 Проведение контроля

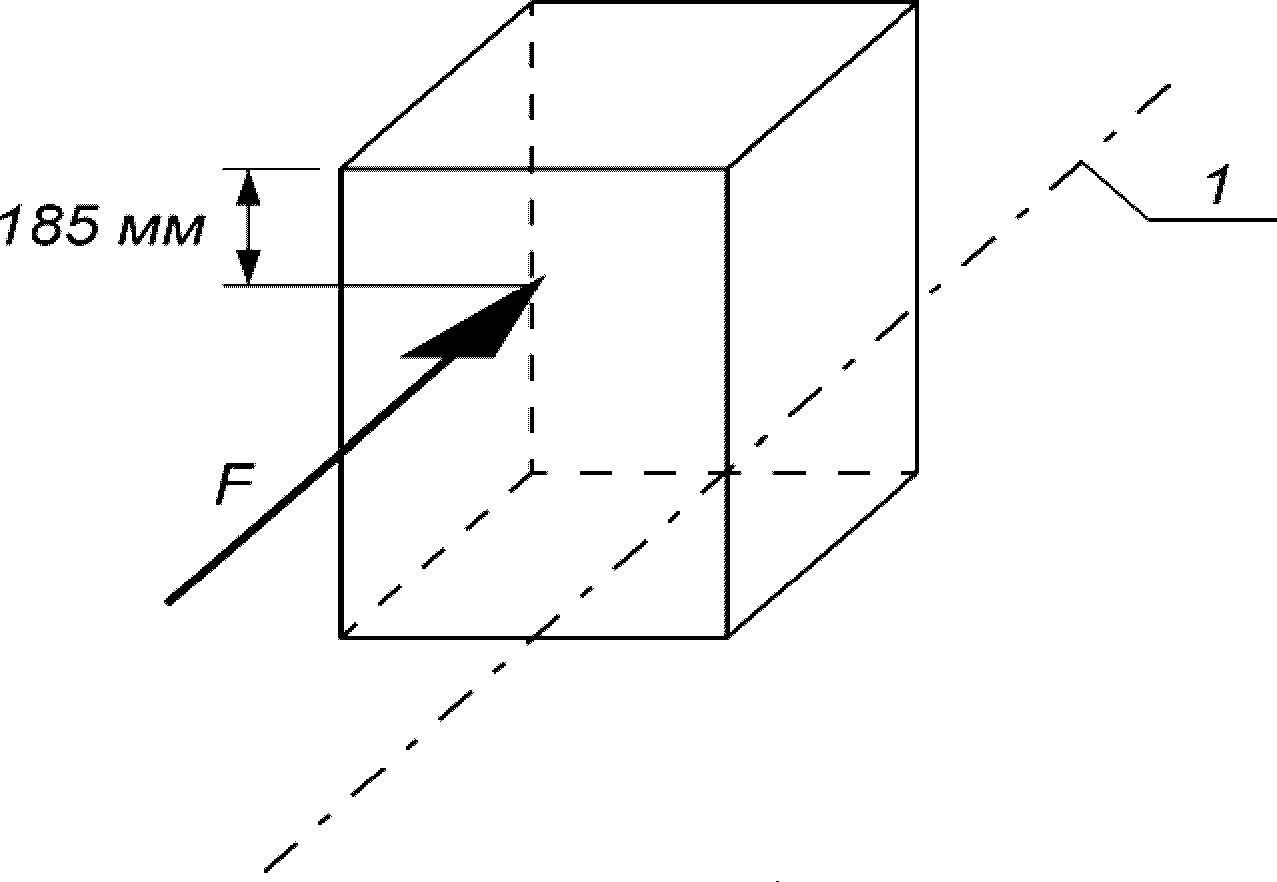

При проведении испытания верхнюю часть тумбы (см. рисунок 1) постепенно нагружают грузом массой 150 кг, равномерно распределяя прикладываемую нагрузку по площади круга диаметром 270 мм, с центром, расположенным на 185 мм ниже верхнего края стенки тумбы и на середине расстояния между сторонами.
9.1.3.3 Обработка результатов
Определяют среднее значение остаточных деформаций (отклонение крайней верхней точки) при помощи штангенциркуля и линейки в течение не менее 30 с и не более 60 с после снятия нагрузки. Результатом испытания является отношение полученного значения остаточной деформации к высоте тумбы до проведения испытаний, выраженное в процентах и округленное до целого значения.
9.1.4 Контроль на стойкость к статической нагрузке тумб класса ДТ2
9.1.4.1 Подготовка к контролю
Тумба должна быть закреплена в сборе с основанием к жесткой поверхности с помощью соответствующих анкерных болтов таким образом, чтобы она стояла вертикально.
9.1.4.2 Проведение контроля

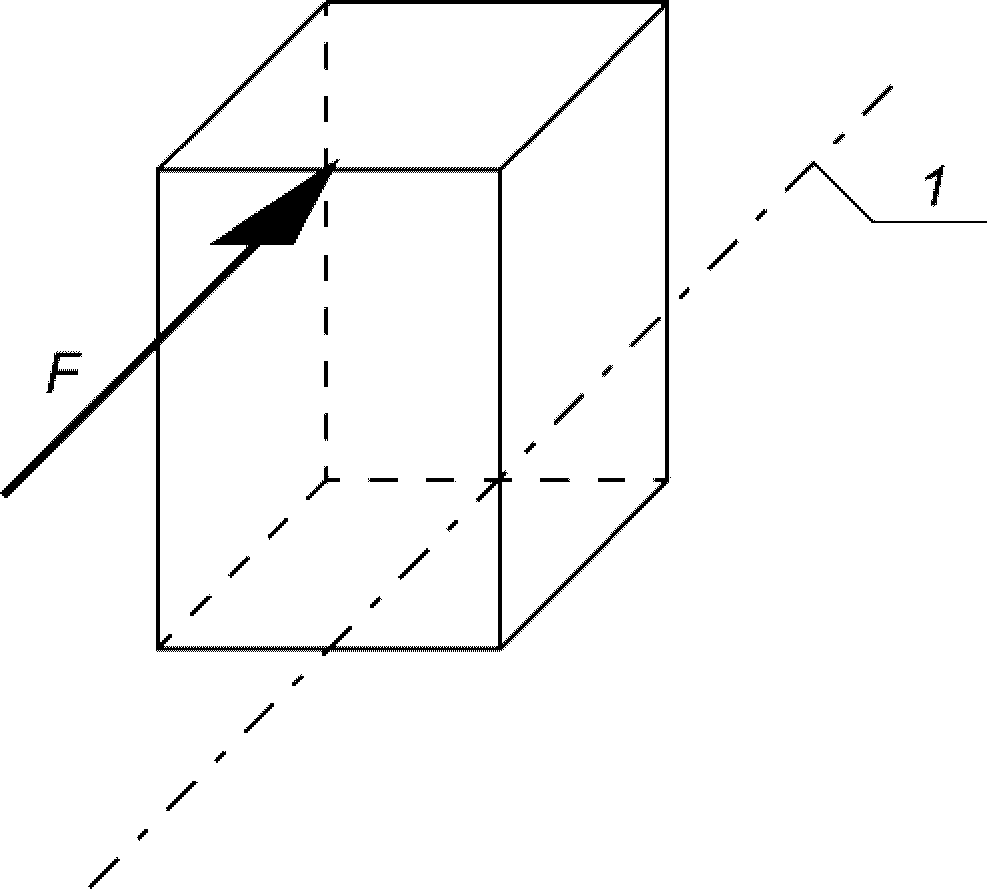

К верхней части тумбы (см. рисунок 2) прикладывают тестовую нагрузку, достаточную для отклонения тумбы на 45° от вертикальной оси, и удерживают в течение 30 с. Затем дают возможность вернуться тумбе в состояние покоя после снятия нагрузки.
Вновь применяют и снимают тестовую нагрузку еще два раза в том же направлении. Измеряют остаточные деформации (отклонение крайней верхней точки) тумбы в промежуток времени не ранее 30 с и не позднее 60 с после снятия нагрузки. Поворачивают тумбу на 180° и повторяют испытания в такой же последовательности, прилагая и снимая нагрузку три раза с противоположной стороны тумбы.
9.1.4.3 Обработка результатов
Определяют среднее значение остаточных деформаций (отклонение крайней верхней точки) при помощи штангенциркуля и линейки в промежуток времени не ранее 30 с и не позднее 60 с после снятия нагрузки. Результатом испытания является отношение полученного значения остаточной деформации к высоте тумбы до проведения испытаний, выраженное в процентах и округленное до целого значения.
9.1.5 Контроль на стойкость к статической нагрузке тумб класса ДТ3
9.1.5.1 Подготовка к контролю
Перед контролем тумба выдерживается при температуре (0 +/- 2) °C в течение 4 часов, затем закрепляется в сборе с основанием к жесткой поверхности с помощью соответствующих анкерных болтов таким образом, чтобы она стояла вертикально. Время между окончанием термостатирования и началом испытаний должно быть не более 5 мин.
9.1.5.2 Проведение контроля
К тумбе прикладывают нагрузку на высоте 400 мм над уровнем земли в горизонтальном направлении в плоскости, перпендикулярной оси тумбы, со скоростью 0,2 м/с, используя цилиндрический стержень диаметром (50 +/- 5) мм. Стержень должен пройти полностью над тумбой, дав ей вернуться в свое первоначальное положение. Повторяют испытания еще 2 раза. Измеряют остаточные деформации (отклонение крайней верхней точки) в промежуток времени не ранее 10 мин и не позднее 15 мин после снятия последней тестовой нагрузки. Поворачивают тумбу на 180° и повторяют испытания в такой же последовательности.
9.1.5.3 Обработка результатов
Определяют среднее значение остаточных деформаций (отклонение крайней верхней точки) при помощи штангенциркуля и линейки в промежуток времени не ранее 10 мин и не позднее 15 мин после снятия последней тестовой нагрузки. Результатом испытания является отношение полученного значения остаточной деформации к высоте тумбы до проведения испытаний, выраженное в процентах и округленное до целого значения.
9.2 Метод испытания на стойкость к кручению
9.2.1 Метод контроля
Сущность метода заключается в определении стойкости тумб к кручению путем воздействия на них нагрузки.
9.2.2 Средства контроля
При контроле стойкости к кручению применяют следующие средства измерений и вспомогательные устройства:
- угломер по ГОСТ 5378;

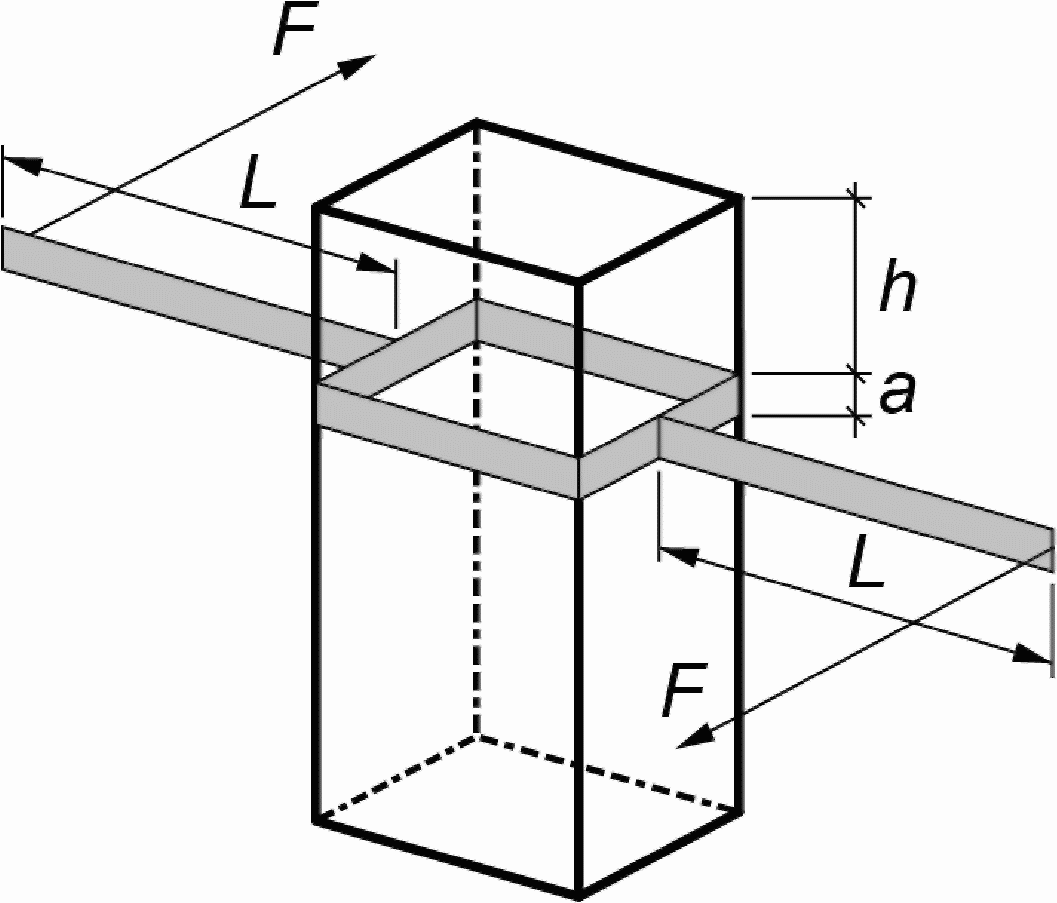

h — монтажное расстояние (150 +/- 10) мм от крайней верхней
точки тумбы, a — ширина рамы, L — плечо рамы (длиной 1 м),
F — направление приложения нагрузки
9.2.3 Подготовка к контролю
Тумба должна быть закреплена в сборе с основанием к жесткой поверхности с помощью соответствующих анкерных болтов таким образом, чтобы она стояла вертикально. Приспособление для испытания тумбы на кручение должно представлять из себя раму (см. рисунок 3) шириной (25 +/- 1) мм, которая фиксируется на верхней части тумбы таким образом, чтобы тестовая нагрузка могла прилагаться без изгиба тумбы в вертикальной плоскости относительно ее вертикальной оси. Фиксация рамы на тумбе не должна допускать проворачивание ее относительно вертикальной оси корпуса тумбы при проведении испытаний.
9.2.4 Проведение контроля
К тумбе прикладывается нагрузка на кручение, равная 90 Нм, в горизонтальной плоскости, с помощью рамы, установленной по центру вертикальной оси, на расстоянии (150 +/- 10) мм от крайней верхней точки тумбы, в соответствии с рисунком 2.
9.2.5 Обработка результатов
После снятия нагрузки определяют среднее значение остаточных деформаций (угловое отклонение) при помощи угломера в плоскости приложения тестовой нагрузки.
9.3 Метод испытания на малую динамическую нагрузку
9.3.1 Метод испытания
Метод заключается в определении стойкости тумб к воздействию малых динамических нагрузок.
9.3.2 Средства контроля
При контроле стойкости к ударной нагрузке применяют следующие средства измерений и вспомогательные устройства:
9.3.3 Подготовка к контролю
Перед контролем тумба выдерживается при температуре (0 +/- 2) °C в течение 4 часов, затем закрепляется в сборе с основанием к жесткой поверхности с помощью соответствующих анкерных болтов таким образом, чтобы она стояла вертикально. Время между окончанием термостатирования и началом испытаний должно быть не более 5 мин.
9.3.4 Проведение контроля

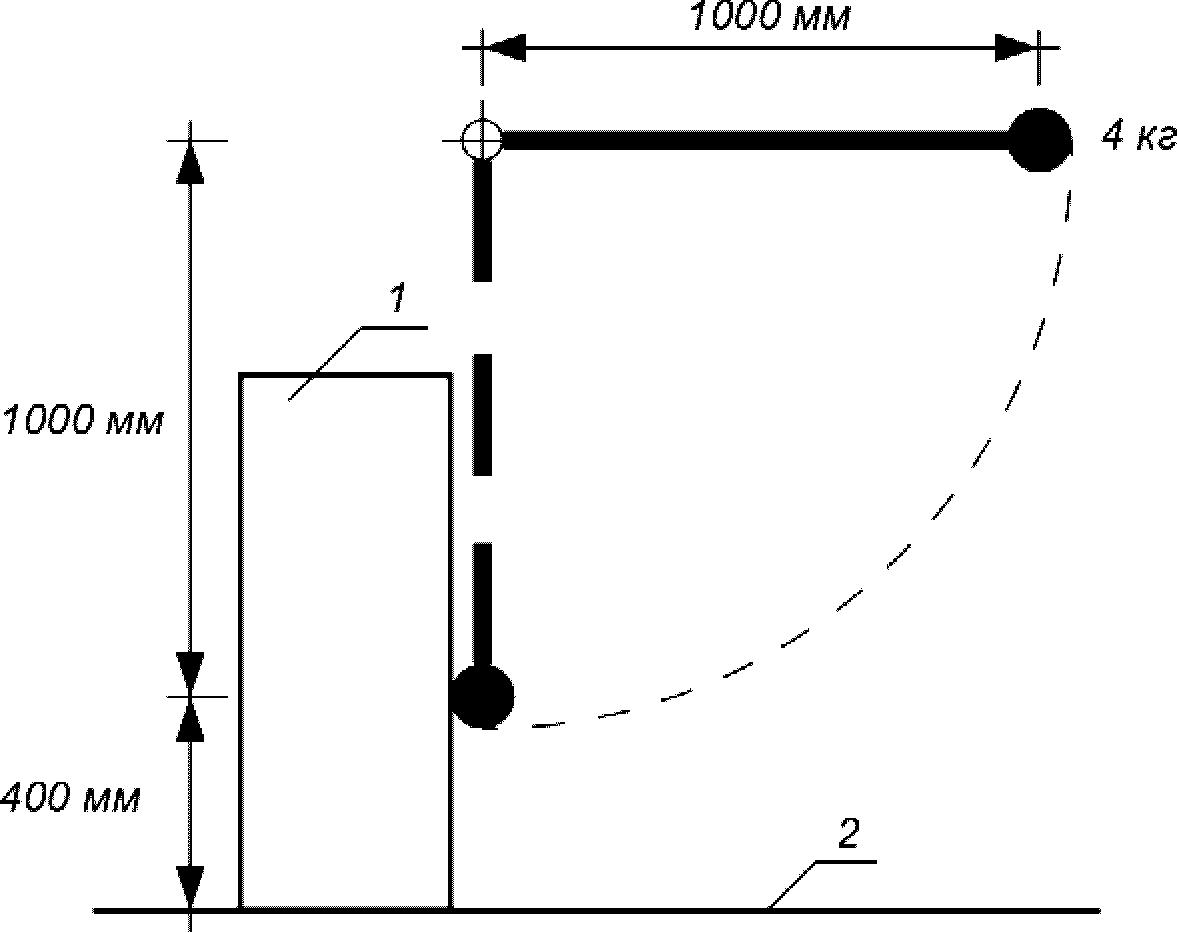

Положение рычага устройства перед сбросом должно быть горизонтальным (см. рисунок 4). Применяют ударную нагрузку массой 4 кг к лицевой поверхности тумбы с центром в точке, расположенной на 400 мм выше уровня земли и на середине расстояния между сторонами.
Измеряют остаточные деформации (отклонение крайней верхней точки) тумбы в промежуток времени не ранее 30 с и не позднее 60 с после воздействия нагрузки. Повторяют испытание в аналогичных точках других боковых сторон тумбы по очереди. Для тумб с непрямоугольным горизонтальным сечением прикладывают ударную нагрузку в четырех точках таким образом, чтобы осевая линия ударной нагрузки проходила через осевую линию тумбы на 400 мм выше плоскости установки и под углом 90° в плане.
9.3.5 Обработка результатов
Определяют среднее значение остаточных деформаций (отклонение крайней верхней точки) при помощи штангенциркуля и линейки в промежуток времени не ранее 30 с и не позднее 60 с после воздействия нагрузки для каждой стороны тумбы. Результатом испытания является отношение полученного значения остаточной деформации к высоте тумбы до проведения испытаний, выраженное в процентах и округленное до целого значения.
9.4 Метод испытания на стойкость к динамической нагрузке при имитации воздействия транспортного средства
9.4.1 Метод испытания
Метод заключается в определении стойкости тумб к воздействию динамических нагрузок от транспортных средств.
9.4.2 Средства контроля
При контролировании стойкости к ударной нагрузке от транспортного средства применяют следующие средства измерений и вспомогательные устройства:
- штангенциркуль по ГОСТ 166;
- линейку металлическую по ГОСТ 427;
- тележку массой 1000 кг с установленным на нее устройством в виде модели бампера транспортного средства.
9.4.3 Подготовка к контролю
Перед контролем тумба выдерживается при температуре (0 +/- 2) °C в течение 4 часов, затем закрепляется в сборе с основанием к жесткой поверхности с помощью соответствующих анкерных болтов таким образом, чтобы она стояла вертикально. Время между окончанием термостатирования и началом испытаний должно быть не более 5 мин.
9.4.4 Проведение контроля
Испытания проводят при помощи тележки массой 1000 кг с установленным на нее устройством в виде модели бампера транспортного средства, выполненного из стального швеллера высотой (200 +/- 10) мм, установленного горизонтально на тележке с центром в точке на 400 мм выше плоскости установки тумбы. Тележку разгоняют до скорости (5,0 +/- 0,1) м/с и осуществляют наезд на переднюю сторону тумбы. Испытание проводят таким образом, чтобы модель бампера транспортного средства контактировала с тумбой по всей ее ширине.
9.4.5 Обработка результатов
Определяют среднее значение остаточных деформаций (отклонение крайней верхней точки) при помощи штангенциркуля и линейки в промежуток времени не ранее 10 мин и не позднее 15 мин после завершения испытания. Результатом испытания является отношение полученного значения остаточной деформации к высоте тумбы до проведения испытаний, выраженное в процентах и округленное до целого значения.
9.5 Метод испытания на стойкость поверхности тумбы к появлению царапин
9.5.1 Метод испытания
Метод заключается в определении стойкости тумб к появлению царапин в процессе эксплуатации.
9.5.2 Средства контроля
При контролировании стойкости к появлению царапин применяют следующие средства измерений и вспомогательные устройства:
- штангенциркуль по ГОСТ 166;
- линейку металлическую по ГОСТ 427;
- приспособление в виде полосы из стали Ст0 по ГОСТ 380 с поперечным сечением [(10,0 x 2,0) +/- 0,1] мм, с радиусом краев и углов 0,25 мм и длиной не менее 150 мм.
9.5.3 Подготовка к контролю
Перед контролем тумба выдерживается при температуре (0 +/- 2) °C в течение 4 часов. Время между окончанием термостатирования и началом испытаний должно быть не более 5 мин.
9.5.4 Проведение контроля
Испытания проводят следующим способом — прикладывают приспособление к образцу ребром (2-миллиметровая сторона) и удерживая его вертикально проводят им по лицевой поверхности образца с усилием (10 +/- 1) Н под углом (30 +/- 5)° между направлением проведения испытаний и осью приспособления.
9.5.5 Обработка результатов
10. Прочие методы контроля
10.1 Контроль надежности крепления внешних компонентов тумб, в т.ч. соответствие размеров основания и корпуса тумбы, осуществляется внешним осмотром.
10.2 Контроль комплектности и маркировки тумб осуществляется визуально.
10.3 При контроле тумб по разделам 6 - 9 допускается применять другие средства измерений, метрологические характеристики которых позволяют определять контролируемые параметры с заданной точностью.
11. Электротехнические испытания
Электротехнические испытания дорожных тумб с искусственным освещением должны проводиться в соответствии с ГОСТ 32946.
12. Оформление результатов измерений
Результаты проведенных испытаний дорожных тумб оформляются в виде протокола, который должен содержать:
- исходную информацию об испытываемом изделии (в том числе наименование предприятия-изготовителя, дату изготовления и номер партии);
- полную маркировку испытуемого образца (в том числе дату отбора проб и дату подготовки проб);
- ссылку на настоящий стандарт;
- название организации, проводившей испытания;
- дату проведения испытания;
- результаты измерений и выводы.
13. Контроль точности результатов измерений
Точность результатов измерений обеспечивается:
- соблюдением требований настоящего стандарта;
- проведением периодической оценки метрологических характеристик средств измерений;
- проведением периодической аттестации оборудования.
Лицо, проводящее измерения, должно быть ознакомлено с требованиями настоящего стандарта.
