ГОСТ 32700-2014. Межгосударственный стандарт. Железнодорожный подвижной состав. Методы контроля сцепляемости

(введен в действие Приказом Росстандарта от 10.10.2014 № 1307-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 32700-2014"]:::rst
  click n0 "https://bukva.ai/docs/standart-gost-32700-2014" "ГОСТ 32700-2014. Межгосударственный стандарт. Железнодорожный подвижной состав. Методы контроля сцепляемости (введен в действие Приказом Росстандарта от 10.10.2014 N 1307-ст)"
  n1["ГОСТ 32700-2020"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-32700-2020" "ГОСТ 32700-2020. Межгосударственный стандарт. Железнодорожный подвижной состав. Методы контроля сцепляемости (введен в действие Приказом Росстандарта от 24.03.2020 N 149-ст)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие Приказом Федерального агентства

Дата введения

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом «Научно-исследовательский институт железнодорожного транспорта» (ОАО «ВНИИЖТ»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии Российской Федерации

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 30 мая 2014 г. № 67-П)

За принятие стандарта проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 октября 2014 г. № 1307-ст межгосударственный стандарта ГОСТ 32700-2014 введен в действие в качестве национального стандарта Российской Федерации с 01 июня 2015 г.

5 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технических регламентов «О безопасности железнодорожного подвижного состава» и «О безопасности высокоскоростного железнодорожного транспорта»

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт устанавливает методы контроля железнодорожного подвижного состава, предназначенного для эксплуатации на железных дорогах колеи 1520 мм, при сцеплении железнодорожного подвижного состава и прохождении кривых в сцепленном состоянии.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 3475-81 Устройство автосцепное подвижного состава железных дорог колеи 1520 (1524) мм. Установочные размеры

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 21447-75 Контур зацепления автосцепки. Размеры

ГОСТ 32885-2014 Автосцепка модели СА-3. Конструкция и размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 сцепляемость: Обеспечение механического соединения автосцепок (сцепок).

3.2 сцеп: Две или несколько единиц железнодорожного подвижного состава, сцепленных между собой.

3.3 прохождение сцепом кривых: Обеспечение перемещения сцепа из единиц железнодорожного подвижного состава по кривым участкам железнодорожного пути без расцепления, схода железнодорожного подвижного состава с рельсов, повреждения его деталей и сборочных единиц.

3.4 (железнодорожный) тяговый подвижной состав: Железнодорожный подвижной состав, обладающий тяговыми свойствами для осуществления и обеспечения перевозочного процесса.

4 Общие положения

4.1 Контроль обеспечения сцепления железнодорожного подвижного состава и возможности прохождения в сцепе по криволинейным участкам железнодорожного пути выполняют экспериментальным или расчетным методом.

4.2 Для четырехосных грузовых вагонов длиной по осям сцепления менее 21 м и длиной консоли менее 3,25 м, оборудованных автосцепным устройством в соответствии с ГОСТ 3475 и с автосцепкой, имеющей контур зацепления по ГОСТ 21447 и линейные размеры, установленные ГОСТ 32885, расчет обеспечения сцепления и прохождения сцепом вагонов нормативных кривых в плане по 4.6 выполняют в соответствии с нормативными документами государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта.

Допускается замена расчета на контроль экспериментальным методом в соответствии с 6.1.

4.3 Для грузовых вагонов с параметрами, не удовлетворяющими условиям 4.2, локомотивов, пассажирских вагонов локомотивной тяги, вагонов моторвагонного подвижного состава и специального железнодорожного подвижного состава, контроль обеспечения сцепляемости и прохождения в сцепленном состоянии по нормативным кривым в плане (см. 4.6) выполняют экспериментальным методом в соответствии с 6.1.

4.4 Проверку прохождения сортировочных горок и аппарельного съезда парома для всех видов подвижного состава выполняют расчетным методом в соответствии с нормативными документами государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта.

4.5 В качестве расчетных нормативных вертикальных кривых для расчета принимают горку с переломом профиля 55‰ между плоскостями надвижной и спускной частей, сопряженными вертикальной кривой радиусом 250 м, а также аппарель парома с переломом профиля между горизонтальной плоскостью и аппарелью 40‰ .

4.6 Нормативные кривые, в которых должно быть обеспечено сцепление железнодорожного подвижного состава и прохождение в сцепленном состоянии, указаны в таблице 1.

5 Условия проведения испытаний

5.1 Испытания проводят на открытом воздухе независимо от температуры воздуха, наличия или отсутствия атмосферных осадков.

5.2 Испытания проводят на участках железнодорожного пути, радиус которых соответствует заданным в таблице 1 с отклонением не более +/- 5%. Состояние пути, на котором проводят испытания, должно соответствовать требованиям, установленным национальными нормативными документами <*> государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта.

<*> В Российской Федерации применяют «Правила технической эксплуатации железных дорог Российской Федерации», утвержденные приказом Минтранса России от 21 декабря 2010 г. № 286.

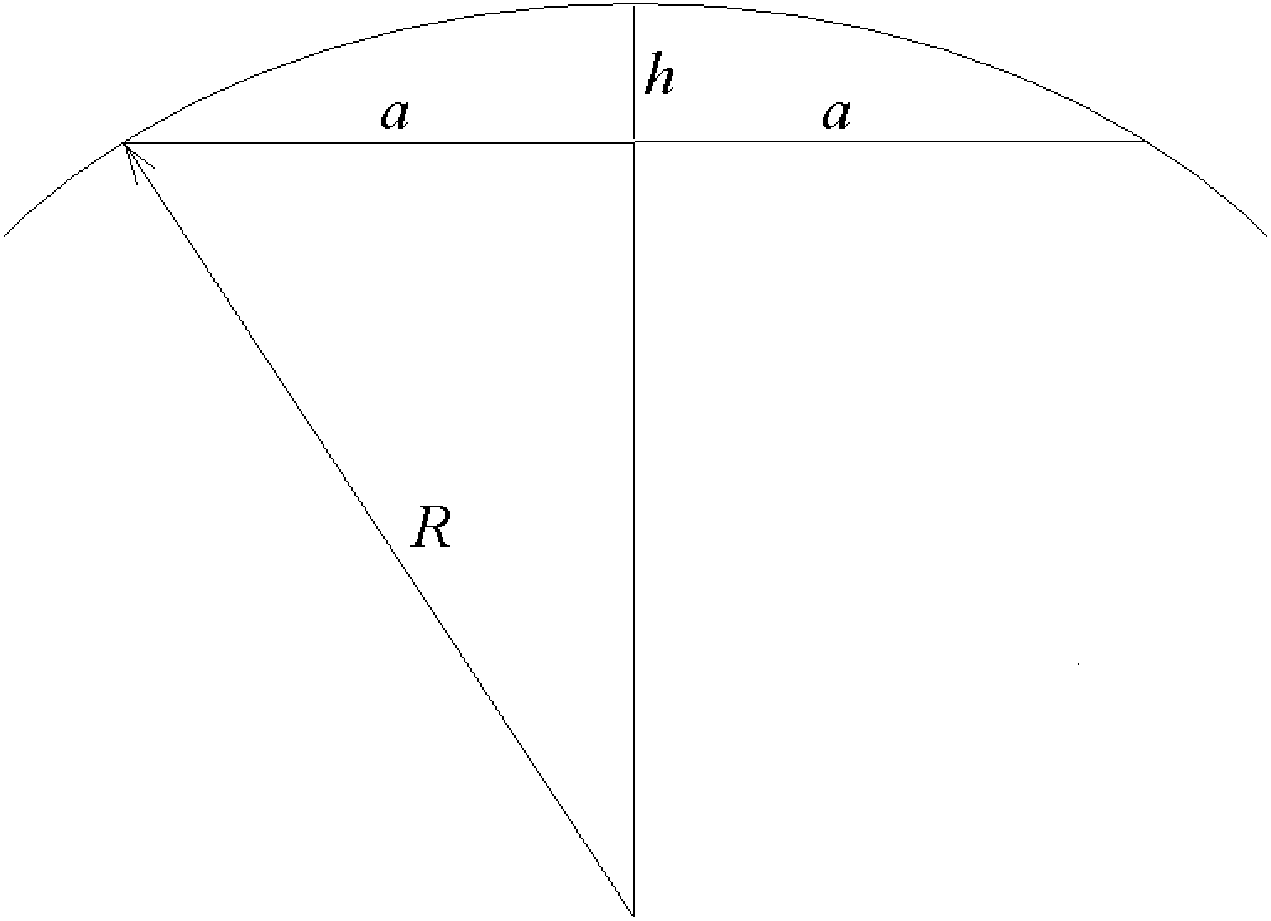

5.3 Радиус кривой R, на которой проводят испытания, определяют на основании натурных измерений в соответствии с рисунком 1 и формулами (1) и (2). Хорду 2a измеряют рулеткой длиной 10 м, высоту сегмента h измеряют линейкой или штангенциркулем от внутреннего или наружного рельса.

R = \frac{a^{2} + h^{2}}{2h} - 0,5 \cdot s , (1)

R = \frac{a^{2} + h^{2}}{2h} + 0,5 \cdot s , (2)

где R — радиус кривой, м;

a — половина хорды, м;

h — высота сегмента, м;

5.4 Средства измерений, применяемые при испытаниях на сцепление и прохождения железнодорожного подвижного состава кривых в сцепленном состоянии, указаны в приложении А. Средства измерений должны быть поверены в установленном порядке.

6 Порядок проведения испытаний

6.1 Испытания на сцепляемость

6.1.1 Испытания проводят при сцеплении двух одинаковых по конструкции и линейным размерам единиц железнодорожного подвижного состава (кроме локомотивов) между собой. Испытания локомотивов проводят при сцеплении с четырехосным грузовым вагоном длиной по осям сцепления не менее 21 м или пассажирским вагоном длиной по осям сцепления не менее 24,5 м (в зависимости от рода службы локомотива), оборудованными автосцепным устройством в соответствии с ГОСТ 3475 и с автосцепкой, имеющей контур зацепления по ГОСТ 21447.

Испытания единичного опытного образца вагона или специального железнодорожного подвижного состава проводят при сцеплении с локомотивом.

Испытания на сцепление вагонов моторвагонного подвижного состава, а также специального железнодорожного подвижного состава, состоящего из вагонов различных по конструкции и линейным размерам, выполняют при их сцеплении между собой.

6.1.2 Испытания проводят независимо от степени загрузки подвижного состава.

6.1.3 Испытания проводят при разности высот продольных осей автосцепок испытуемого железнодорожного подвижного состава друг относительно друга на значение, не превышающее значений, установленных национальными нормативными документами <*> государств, приведенных в предисловии, или при отсутствии разности их высот.

<*> В Российской Федерации применяют «Правила технической эксплуатации железных дорог Российской Федерации», утвержденные приказом Минтранса России от 21 декабря 2010 г. № 286.

6.1.4 Испытания заключаются в подходе испытуемого локомотива или передвижении вагона толканием тяговым подвижным составом на заторможенный вагон или вагон в сцепе с другим железнодорожным подвижным составом. При этом испытуемый подвижной состав располагается на кривой.

6.1.5 Подход локомотива или передвижение вагонов выполняют со скоростями, не превышающими значений, установленных национальными нормативными документами <*> государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта.

<*> В Российской Федерации применяют «Правила технической эксплуатации железных дорог Российской Федерации», утвержденные приказом Минтранса России от 21 декабря 2010 г. № 286.

6.1.6 При испытаниях выполняют по три сцепления и расцепления в каждой нормативной кривой, радиус которых соответствует значениям, приведенным в таблице 1. Контроль радиуса нормативных кривых — на основании натурных измерений в соответствии с 5.3. В случае отрицательного результата в одном из опытов проводят два подхода локомотива или передвижения вагона дополнительно. При повторном отрицательном результате хотя бы в одном из дополнительных опытов испытания приостанавливают до выяснения и устранения причин отрицательного результата. После устранения недостатка повторяют весь цикл испытаний на сцепляемость.

6.1.7 Для единиц железнодорожного подвижного состава, оборудованного сцепным устройством, не обеспечивающим непосредственного сцепления с автосцепкой с контуром зацепления по ГОСТ 21447, дополнительно выполняют испытания при сцеплении с локомотивом, оборудованным автосцепкой, имеющей контур зацепления по ГОСТ 21447 и линейные размеры, установленные ГОСТ 32885, через переходное приспособление (адаптер). Испытания проводят в соответствии с 6.1.2 - 6.1.6.

6.2 Испытания при прохождении кривых в сцепленном состоянии

6.2.1 Испытания проводят при прохождении кривых сцепом из двух одинаковых по конструкции и линейным размерам единиц железнодорожного подвижного состава (кроме локомотивов). Испытания локомотивов проводят при сцеплении с четырехосным грузовым вагоном длиной по осям сцепления не менее 21 м или пассажирским вагоном длиной по осям сцепления не менее 24,5 м (в зависимости от рода службы локомотива), оборудованными автосцепным устройством в соответствии с ГОСТ 3475 и с автосцепкой, имеющей контур зацепления по ГОСТ 21447.

Испытания единичного опытного образца вагона или специального железнодорожного подвижного состава проводят при сцеплении с локомотивом.

6.2.2 Для единиц железнодорожного подвижного состава, оборудованного сцепным устройством, не обеспечивающим непосредственного сцепления с автосцепкой с контуром зацепления по ГОСТ 21447, дополнительно выполняют испытания при прохождении кривых в сцепе с локомотивом, оборудованным автосцепкой, имеющей контур зацепления по ГОСТ 21447 и линейные размеры, установленные ГОСТ 32885, через переходное приспособление (адаптер).

6.2.3 Испытания проводят независимо от степени загрузки подвижного состава.

6.2.4 Испытания проводят при разности высот продольных осей автосцепок испытуемого железнодорожного подвижного состава друг относительно друга на значение, не превышающее значений, установленных национальными нормативными документами <*> государств, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта, или при отсутствии разности их высот.

6.2.5 Испытания заключаются в прохождении сцепом, составленным в соответствии с 6.2.1, по нормативным кривым, радиус которых соответствует значениям, приведенным в таблице 1, со скоростями, не превышающими значений, установленных соответствующими национальными нормативными документами <*> государств, приведенных в предисловии, для движения вагонами вперед. Контроль радиуса нормативных кривых — на основании натурных измерений в соответствии с 5.3. Передвижение сцепа вагонов может быть выполнено любым тяговым подвижным составом.

<*> В Российской Федерации применяют «Правила технической эксплуатации железных дорог Российской Федерации», утвержденные приказом Минтранса России от 21 декабря 2010 г. № 286.

6.2.6 При испытаниях в каждой нормативной кривой, установленной в таблице 1, выполняют три прохождения сцепом с вагонами (или другими единицами железнодорожного подвижного состава), прицепленными сзади (в режиме тяги) и три прохождения вагонами вперед (в режиме толкания).

6.2.7 В процессе каждого прохождения выполняют визуальный контроль отсутствия саморасцепа, схода, а после прохождения — отсутствия повреждений (изломов, заклиниваний, остаточных деформаций), являющихся следствием смещения деталей и сборочных единиц сцепного устройства при прохождении кривых.

В случае обнаружения указанных повреждений испытания приостанавливают до выяснения и устранения причин отрицательного результата. После устранения недостатка испытания при прохождении кривых в сцепленном состоянии повторяют в полном объеме.

6.2.8 Результаты испытаний считают положительными при отсутствии саморасцепа, схода и повреждений, указанных в 6.2.7.

7 Оформление результатов испытаний

Результаты испытаний оформляют протоколом, содержащим следующие данные:

• организацию, место и дату проведения испытаний;
• наименование объекта испытаний;
• идентификационный номер изделия (испытуемого железнодорожного подвижного состава);
• год выпуска объекта испытаний;
• фактические значения радиусов кривых, на которых проведены испытания (с указанием измеренных значений хорды и высоты сегмента);
• полученные результаты для каждого испытания на сцепляемость и испытания на прохождение кривых сцепом при всех значениях радиусов кривых;
• фамилию и подпись руководителя испытаний.

К протоколу испытаний прилагают сведения о средствах измерения.

(справочное)

Таблица А.1
