ГОСТ 32695-2014. Межгосударственный стандарт. Стыки изолирующие железнодорожных рельсов. Требования безопасности и методы контроля
(введен в действие Приказом Росстандарта от 30.10.2014 № 1467-ст)
Примечание
Отдельные положения данного документа включены в Перечень международных и региональных (межгосударственных) стандартов (п. п. 745, 857, 858), а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности высокоскоростного железнодорожного транспорта» (ТР ТС 002/2011), в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности высокоскоростного железнодорожного транспорта» (ТР ТС 002/2011) и осуществления оценки соответствия объектов технического регулирования, в Перечень международных и региональных (межгосударственных) стандартов (п. п. 113, 254, 257), а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности инфраструктуры железнодорожного транспорта» (ТР ТС 003/2011), и в Перечень международных и региональных (межгосударственных) стандартов (п. п. 147, 150, 292), а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности инфраструктуры железнодорожного транспорта» (ТР ТС 003/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 16.07.2024 № 81). Документ введен в действие с 01.03.2015.
от 30 октября 2014 г. № 1467-ст
СТЫКИ ИЗОЛИРУЮЩИЕ ЖЕЛЕЗНОДОРОЖНЫХ РЕЛЬСОВ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ КОНТРОЛЯ
Isolation of rail joints.
Safety requirements and testing methods
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования «Петербургский государственный университет путей сообщения Императора Александра I» (ФГБОУ ВПО «ПГУПС»)
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 «Железнодорожный транспорт»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. № 45-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 октября 2014 г. № 1467-ст межгосударственный стандарт ГОСТ 32695-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2015 г.
6 ПЕРЕИЗДАНИЕ. Сентябрь 2019 г.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
1 Область применения
Настоящий стандарт распространяется на стыки изолирующие рельсовые (далее — изолирующие стыки) с металлическими (со сборной изоляцией), полимерными, металлополимерными, металлокомпозитными или композитными накладками, предназначенные для разделения железнодорожного пути на рельсовые цепи, и устанавливает требования безопасности и методы их контроля.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8.050 Государственная система обеспечения единства измерений. Нормальные условия выполнения линейных и угловых измерений
ГОСТ 8.051 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 427 Линейки измерительные металлические. Технические условия
ГОСТ 23706 (МЭК 51-6-84) Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборам для измерения активной проводимости
ГОСТ 33185-2014 Накладки для изолирующих стыков железнодорожных рельсов. Требования безопасности и методы контроля
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 изолирующий стык: Конструкция железнодорожного пути, соединяющая два конца рельсов между собой и предназначенная для разделения железнодорожного пути на рельсовые цепи.
3.2 горизонтальное искривление стыка: Отклонение положения концов рельсов в горизонтальной плоскости.
4 Требования безопасности
4.1 Геометрические размеры
4.1.1 Поверхности катания рельсов должны располагаться на одном уровне (не иметь вертикальных ступенек). Максимальная величина несовпадения поверхности катания рельсов не должна превышать при термоупрочненных рельсах — 1 мм, при термоупрочненных рельсах высшего качества — 0,6 мм.
4.1.2 Максимальная величина горизонтального искривления изолирующего стыка (горизонтальная ступенька) не должна превышать при термоупрочненных рельсах — 1 мм, при термоупрочненных рельсах высшего качества — 0,8 мм.
4.2 Электрические показатели
Электрическое сопротивление изолирующего стыка, измеренное между смежными концами рельсов — не менее 1 кОм.
4.3 Прочностные показатели
4.3.1 Максимальные и минимальные величины циклического нагружения вертикальной нагрузкой, при которых элементы изолирующего стыка не должны иметь разрушения, появления трещин и смятия поверхностей, для клееболтовых изолирующих стыков по ГОСТ 33185-2014 (пункт 4.2.1), для сборных изолирующих стыков по ГОСТ 33185-2014 (пункт 4.3.1).
4.3.2 Максимальная величина прогиба рельса в изолирующем стыке при приложении вертикальной статической нагрузки (после циклического нагружения в изолирующем стыке) для клееболтовых изолирующих стыков по ГОСТ 33185-2014 (пункт 4.2.2), для сборных изолирующих стыков по ГОСТ 33185-2014 (пункт 4.3.2).
4.3.3 Величина продольной растягивающей нагрузки после циклического нагружения, при которой элементы изолирующего стыка не должны иметь разрушения, появления трещин, смятия поверхностей и сдвига, для клееболтовых изолирующих стыков по ГОСТ 33185-2014 (пункт 4.2.3), для сборных изолирующих стыков по ГОСТ 33185-2014 (пункт 4.3.3).
5 Методы контроля
5.1 Геометрические размеры
Геометрические размеры (4.1) контролируют в соответствии с ГОСТ 8.050 при нормальных условиях проведения линейных и угловых измерений. При этом погрешности, допускаемые при измерении линейных размеров, не должны превышать указанных в ГОСТ 8.051.
Для измерения вертикальной ступеньки рельса линейку длиной 1000 мм по ГОСТ 427 прикладывают к верхней грани головки рельса по оси симметрии вдоль рельса, а зазоры между рельсом и линейкой измеряют плоским щупом.
Для измерения горизонтальной ступеньки рельса линейку длиной 1000 мм по ГОСТ 427 прикладывают к середине боковой грани головки рельса, а зазоры между рельсом и линейкой измеряют плоским щупом.
5.2 Электрические показатели

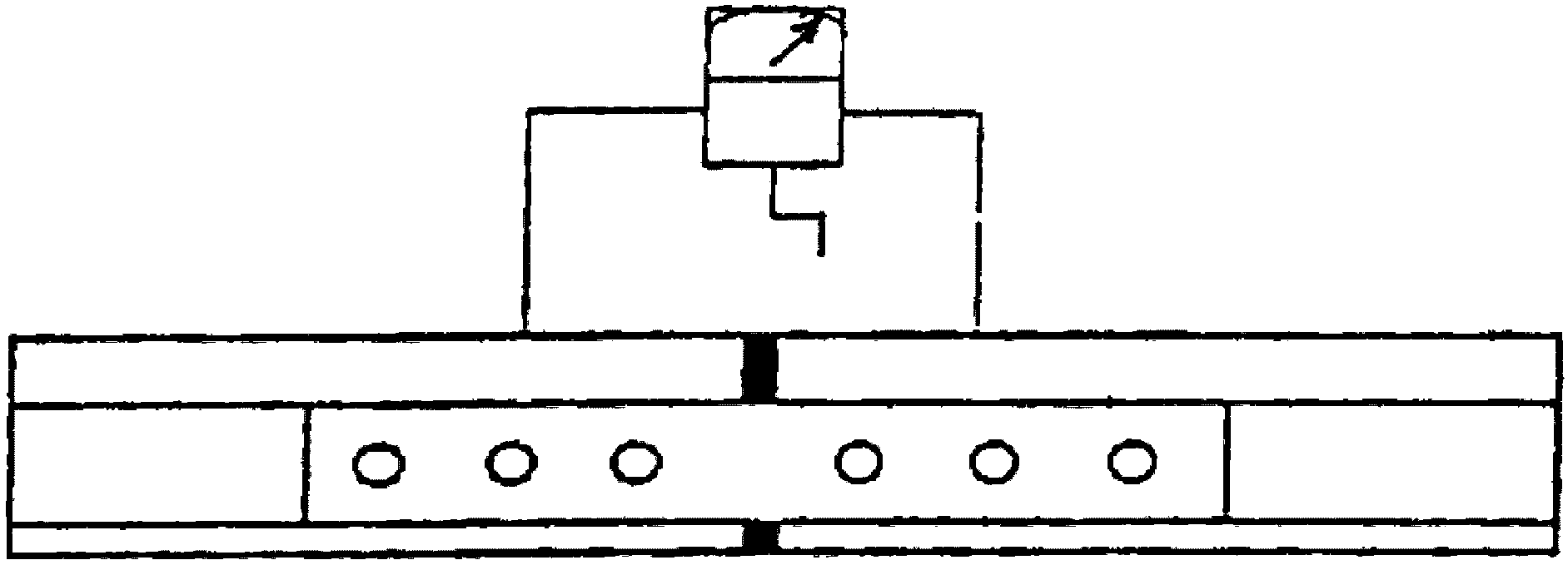

Измерение электрического сопротивления изолирующего стыка (4.2) производят между концами смежных рельсов, входящих в состав изолирующего стыка, омметром по ГОСТ 23706, рассчитанным на рабочее напряжение 500 В, после закрепления контактных проводов омметра на противоположные рельсы (см. рисунок 1).
Измерения электрического сопротивления проводят не менее трех раз. При этом каждое из измеренных значений не должно быть меньше 1,0 кОм. Определяют электрическое сопротивление как среднее значение по результатам измерений.
электрического сопротивления изолирующего стыка
5.3 Прочностные показатели
5.3.1 Циклические испытания изолирующего стыка (4.3.1) по ГОСТ 33185-2014 (пункт 5.2.2).
5.3.2 Контроль максимальной величины прогиба рельса в изолирующем стыке определяется при приложении вертикальной статической нагрузки (4.3.2) по ГОСТ 33185-2014 (пункт 5.2.3).
5.3.3 Контроль величины продольной растягивающей нагрузки изолирующего стыка после циклического нагружения (4.3.3) по ГОСТ 33185-2014 (пункт 5.2.4).
| УДК 625.143.142:621.332.232 | МКС 45.080 |
| Ключевые слова: изолирующие рельсовые стыки, область применения, геометрические размеры, электрическое сопротивление, соответствие требованиям безопасности | |
