ГОСТ 32594-2025. Межгосударственный стандарт. Лесоматериалы круглые. Методы определения объема
(введен в действие Приказом Росстандарта от 16.09.2025 № 1066-ст)
Примечание
Документ введен в действие с 01.07.2026. Взамен ГОСТ 32594-2013.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ Р 52117-2003"]:::rst click n0 "https://bukva.ai/docs/prikaz-sp-31-13330-2012-minstroy-rossii-ministerstvo-3" "ГОСТ Р 52117-2003. Национальный стандарт Российской Федерации. Лесоматериалы круглые. Методы измерений (принят и введен в действие Постановлением Госстандарта России от 24.09.2003 " n1["ГОСТ 32594-2013"]:::rst click n1 "https://bukva.ai/docs/gost-32594-2013" "ГОСТ 32594-2013. Межгосударственный стандарт. Лесоматериалы круглые. Методы измерений (введен в действие Приказом Росстандарта от 30.12.2013 N 2413-ст)" n2["ГОСТ 32594-2025"]:::doc click n2 "https://bukva.ai/docs/standart-gost-32594-2025" "ГОСТ 32594-2025. Межгосударственный стандарт. Лесоматериалы круглые. Методы определения объема (введен в действие Приказом Росстандарта от 16.09.2025 N 1066-ст)" n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 16 сентября 2025 г. № 1066-ст
Round timber. Methods for determining the volume
Дата введения 1 июля 2026 года
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением «Российский институт стандартизации» (ФГБУ «Институт стандартизации»)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 августа 2025 г. № 188-П)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 16 сентября 2025 г. № 1066-ст межгосударственный стандарт ГОСТ 32594-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2026 г.
5 ВЗАМЕН ГОСТ 32594-2013
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
1 Область применения
Настоящий стандарт устанавливает требования к измерению и методы определения объема круглых лесоматериалов хвойных и лиственных пород (далее — лесоматериалы), предназначенных для использования в различных отраслях экономики, а также в личном подсобном хозяйстве.
Выбор метода зависит от требуемой нормы точности определения объема лесоматериалов и технологичности процесса их измерения.
Примечание - Настоящий стандарт не устанавливает следующие методы определения объема круглых лесоматериалов: фотографический, электронно-оптический, ксилометрический.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8.647 Государственная система обеспечения единства измерений. Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний
ГОСТ 427 Линейки измерительные металлические. Технические условия
ГОСТ 2140 Видимые пороки древесины. Классификация, термины и определения, способы измерения
ГОСТ 2292 Лесоматериалы круглые. Маркировка, сортировка, транспортирование, методы измерения и приемка
ГОСТ 2708 Лесоматериалы круглые. Таблицы объемов
ГОСТ 7502 Рулетки измерительные металлические. Технические условия
ГОСТ 17461 Технология лесозаготовительной промышленности. Термины и определения
ГОСТ 17462 Продукция лесозаготовительной промышленности. Термины и определения
ГОСТ 21524 Лесоматериалы круглые. Средства для линейных и объемных измерений. Типы и основные параметры. Технические требования
ГОСТ 32714 Лесоматериалы. Термины и определения
ГОСТ 33242 Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузок на оси. Метрологические и технические требования. Испытания
ГОСТ OIML R 76-1 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 32714, ГОСТ 17461, ГОСТ 17462, ГОСТ 2140, а также следующие термины с соответствующими определениями:
3.1 рабочий метод измерения: Экономичный метод массовых измерений объема круглых лесоматериалов.
3.2 опорный метод измерения: Более точный относительно рабочих методов метод измерения объема, основанный на учете сбега каждого бревна, применяемый при выборочных измерениях для установления погрешности рабочих методов и корректировки их систематической погрешности.
Примечание - Далее по тексту стандарта термин «бревно» применен в качестве синонима термина «круглые лесоматериалы».
3.3 опорное значение величины: Значение величины, которое используют в качестве основы для сопоставления со значениями величин того же рода.
Примечание - Опорное значение величины может быть истинным значением величины, подлежащей измерению, в этом случае оно неизвестно, или принятым значением величины, в этом случае оно известно.
3.4 допускаемая погрешность определения объема партии лесоматериалов: Максимально допустимая разница в результатах двух последовательных измерений одной и той же партии лесоматериалов одним и тем же методом.
4 Измерение линейных размеров лесоматериалов
4.1 При проведении измерений линейных размеров лесоматериалов (длины и диаметра) используют средства измерений по ГОСТ 21524, ГОСТ 7502, ГОСТ 427 с учетом требований, приведенных в приложении А.
Примечание - При измерении лесоматериалов следует стремиться к уменьшению количества измерительных операций в цепи поставок, уменьшению погрешностей и повышению точности измерений.
Результаты измерений лесоматериалов выражают в метрах с округлением значений длины и диаметра до 0,01 м.
4.2 При измерении линейных размеров лесоматериалов влияние видимых пороков древесины по ГОСТ 2140 на результаты измерений должно быть исключено.

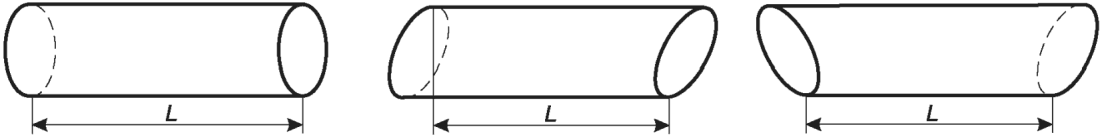

4.3 Длину бревна (L) измеряют между двумя параллельными плоскостями, перпендикулярными его продольной оси, в месте наименьшего расстояния между ними.
4.3.1 Фактический результат измерения длины бревен с целью определения их объема приводится к номинальному размеру соответствующего сортимента, который учитывает допуск, исключая припуск и добавляя нижнее предельное отклонение по длине на поперечную распиловку.
При этом и нижнее предельное отклонение по длине, и припуск учитываются со стороны верхнего торца сортимента.
Примечание - Припуск на поперечную распиловку устанавливается в стандартах на соответствующие сортименты и не должен превышать 5% от номинальной длины сортимента.
4.3.2 При измерении бревен автоматизированными средствами их длина приводится к номинальной длине в соответствии с 4.3.1.
4.4 Диаметр бревна измеряют в долях сантиметра по длине перпендикуляра между двумя параллельными прямыми, касающимися окружности поперечного сечения бревна с противоположных сторон.
Перпендикуляр, по которому проводят измерение диаметра, должен располагаться под прямым углом к продольной оси бревна.
Диаметр бревна определяют вычислением среднего арифметического значения результатов измерения двух его взаимно перпендикулярных диаметров.
Результат определения диаметра бревна округляют до целого сантиметра. При этом доли менее 0,5 см не учитывают, а долю 0,5 см и более приравнивают к большему целому числу.
4.4.1 Измерение диаметров бревен проводят без учета коры. По соглашению между поставщиком и потребителем допускается измерение диаметров бревен с учетом коры, с последующим исключением объема коры.
4.4.2 Для каждого из бревен, торцы которых при визуальной оценке признают круглыми, допускается проводить одно измерение диаметра.
Примечание - Форма поперечного сечения торца бревна признается круглой у бревен, у которых больший диаметр не более чем в 1,1 раза превышает меньший.
4.4.3 Если измеряемый диаметр бревен не превышает 20 см, проводят для каждого из них одно измерение, располагая измерительный инструмент в одном (например, горизонтальном) направлении.
Если измеряемый диаметр бревен превышает 20 см, а число таких бревен в партии менее 100 шт., проводят два измерения диаметра, одно перпендикулярно другому, и вычисляют среднеарифметическое значение.
4.4.4 При измерении бревен автоматизированными средствами исключение толщины коры производится в соответствии с 7.3.
4.5 При ручном измерении диаметра бревен с закомелистостью исключение ее искажающего влияния на значение нижнего диаметра корректируют по 4.5.1 или 4.5.2. При автоматизированном измерении диаметра бревен с закомелистостью исключение ее искажающего влияния на значение нижнего диаметра обеспечивается соответствующим алгоритмом программы.
4.5.1 На комлевой торец визуально проецируют две точки, образованные пересечением плоскости торца и двух прямых линий, проходящих вдоль бревна с диаметрально противоположных сторон и касающихся его боковой поверхности за пределами закомелистой части, где сбег бревна относительно постоянный. Расстояние, измеренное между названными точками, принимается как нижний диаметр с учетом коры.
Нижний диаметр без учета коры определяется исключением из определенного, как указано выше, диаметра с учетом коры, двойной толщины коры, измеренной на нижнем торце.
4.5.2 На расстоянии 0,5 м от комлевого торца определяют диаметр с учетом коры.
Нижний диаметр без учета коры определяется исключением из определенного, как указано выше, диаметра с учетом коры, двойной толщины коры, измеренной на нижнем торце.
4.6 Диаметр срединного сечения (dс) измеряют на середине длины бревна.
4.6.1 Если бревно имеет кору, а его объем необходимо определить без коры, проводится ее снятие (стесывание) в местах измерения диаметра или диаметр, измеренный с корой, уменьшается на двойную толщину коры.
4.6.2 Допускается уменьшать диаметр на двойную толщину коры, определенную инструментально на измеряемом бревне, на расстоянии не более 0,5 м от места измерения диаметра или на аналогичных по диаметрам и породе бревнах.
4.7 Если в точке измерения диаметра имеется видимый порок древесины, способный исказить результат измерения, проводят два измерения, равноудаленных от этой точки, или изменяют направление измерения диаметра.
4.8 Порядок определения характеристик древесины и учета древесины устанавливается в соответствии с требованиями настоящего стандарта, а также в соответствии с требованиями нормативных документов, действующих на территории государства, принявшего стандарт <*>.
<*> В Российской Федерации действует Постановление Правительства Российской Федерации от 30 ноября 2021 г. № 2128 «О порядке определения характеристик древесины и учета древесины».
5 Поштучное определение объема лесоматериалов
5.1 Поштучное определение объема предусматривает суммирование объемов бревен, составляющих партию лесоматериалов, определенных одним из следующих методов:
- концевых сечений бревна (5.2);
- усеченного конуса (5.3);
- секционный (5.4);
- верхнего диаметра и среднего сбега бревна (5.5);
- срединного сечения бревна (5.6);
- по ГОСТ 2708 (5.7).
5.1.1 Метод концевых сечений (5.2) является опорным методом и, если между поставщиком и потребителем, или между другими субъектами права, не согласовано иное, используется в качестве арбитражного при расхождении результатов определения объема при приемке и отгрузке.
5.1.2 При определении объема бревна автоматизированными средствами его длина приводится к номинальной длине сортимента по 4.3.2, а диаметры определяются по 4.4.4.
5.2 Метод концевых сечений
Метод основан на допущении идентичности формы бревна форме усеченного эллиптического параболоида и предусматривает определение объема бревна без коры V, м3, по формуле
V = \frac{S_{\text{в}} + S_{\text{н}}}{2} \cdot L, (1)
V = \frac{\pi \cdot (d^{2} + D^{2})}{8 \cdot 10000} \cdot L, (2)
V = 0,00003927·(d2 + D2)·L, (3)
где Sв — площадь поперечного сечения верхнего торца бревна, м2, определенная по формуле
S_{\text{в}} = \frac{d^{2}}{4 \cdot 10000} \cdot \pi; (4)
Sн — площадь поперечного сечения нижнего торца бревна, м2, определенная по формуле
S_{\text{н}} = \frac{D^{2}}{4 \cdot 10000} \cdot \pi, (5)
где \pi — константа, округленное значение которой равно 3,1416;
L — длина бревна по 4.3, м;
d — верхний диаметр бревна по 4.4, 4.7, см;
D — нижний диаметр бревна по 4.4, 4.5, 4.7, см.
5.3 Метод усеченного конуса
Метод предусматривает измерение длины, верхнего и нижнего диаметров бревна, и определение объема бревна без коры V, м3, по формуле
V = \frac{\pi \cdot L \cdot (d^{2} + D^{2} + d \cdot D)}{12 \cdot 10000} , (6)
V = 0,00002618·L·(d2 + D2 + d·D), (7)
где \pi — константа, округленное значение которой равно 3,1416;
d — верхний диаметр бревна по 4.4, 4.7, см;
D — нижний диаметр бревна по 4.4, 4.5, 4.7, см;
L — длина бревна по 4.3, м.
5.4 Секционный метод
Метод предусматривает многократные измерения диаметра (di) через равные отрезки (b) по длине бревна. Объем секции равен объему цилиндра с диаметром, равным наименьшему измеренному диаметру секции, и длиной, равной длине секции.
Объем бревна Vс, м3, равен сумме объемов отдельных секций:
V_{\text{с}} = \frac{3,1416 \cdot b}{4000000} \cdot \sum_{i = 1}^{m} d_{i}^{2}, (8)
di — диаметр бревна i-й секции без коры, мм;
m — число секций — измерений диаметра по длине бревна, шт.
Влияние коры при измерении диаметров исключается посредством предварительных выборочных вычислений поправок на двойную толщину коры для каждой древесной породы и группы диаметров.
Примечание - Длина секции b <= 0,20 м для автоматических измерений и не более 0,5 м — для ручных контрольных измерений.
5.5 Метод верхнего диаметра и среднего сбега бревна
Метод предусматривает определение объема бревна без коры V, м3, по формуле
V = \frac{\pi \cdot L \cdot (d + S \cdot L/2)^{2}}{40000} , (9)
где \pi — константа, округленное значение которой равно 3,1416;
L — длина бревна по 4.3, м;
d — верхний диаметр бревна по 4.4, 4.7, см;
S — средний сбег бревна, см/м, определенный по формуле
где D — диаметр бревна в нижнем торце по 4.4, 4.5, 4.7, см.

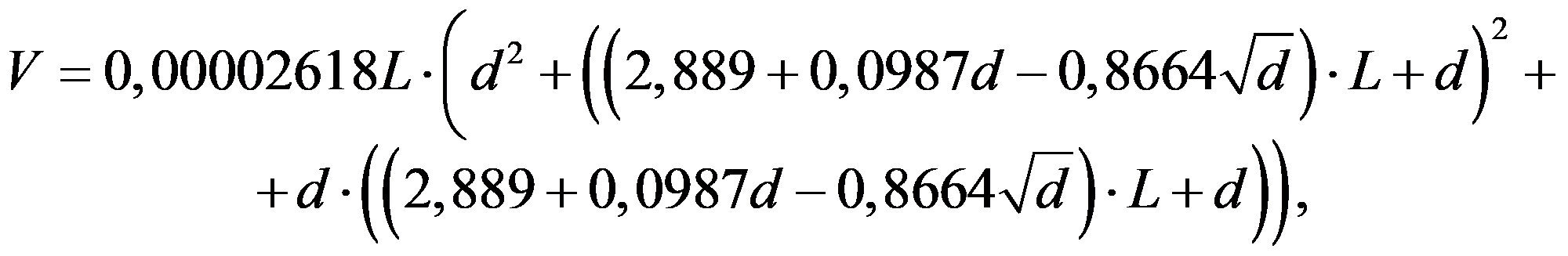

Примечание - По согласованию между поставщиком и потребителем при определении объема партии лесоматериалов допускается:
- применение среднеарифметического значения сбега партии бревен Sс, определяемого по результатам измерений бревен выборки, порядок формирования которой устанавливают так же по согласованию между поставщиком и потребителем;
- использование метода определения объема круглых лесоматериалов по верхнему диаметру и сбегу бревна, как функции верхнего диаметра по приложению Б.
5.6 Метод срединного сечения бревна
Метод предусматривает определение объема бревна без коры V, м3, по формуле
V = \frac{\pi \cdot d_{\text{с}}^{2} \cdot L}{4 \cdot 10000} , (11)
где \pi — константа, округленное значение которой равно 3,1416;
dс — срединный диаметр бревна без коры по 4.6, 4.7, см;
L — длина бревна по 4.3, м.
5.7 Метод по ГОСТ 2708 <*>
<*> При применении метода по ГОСТ 2708 под толщиной следует понимать верхний диаметр круглых лесоматериалов.
Метод предусматривает определение объема бревен V, м3, по их действительным размерам — диаметру и длине с использованием значений таблиц ГОСТ 2708. При этом измерение и округление до принятых градаций диаметров и длин лесоматериалов следует проводить по ГОСТ 2292.
6 Групповое определение объема лесоматериалов
6.1 Групповое определение объема осуществляют одним из следующих методов:
6.2 Геометрический метод
Метод предусматривает определение объема суммированием объемов штабелей, составляющих партию лесоматериалов и сформированных:
- на наземном складе, на палубе судна (6.2.1);
- в транспортной емкости автомобильного или железнодорожного транспорта, в трюме судна (6.2.2);
- в виде штабеля-шапки железнодорожного вагона (6.2.3).
Примечание - Определение объема геометрическим методом проводят отдельно для каждого штабеля бревен.
Для определения объема штабеля бревен геометрическим методом сначала определяют складочный объем штабеля. Для перевода полученного складочного объема штабеля в плотный объем умножают значение складочного объема на соответствующий коэффициент полнодревесности.
6.2.1 Геометрический метод определения объема штабеля, сформированного на наземном складе, на палубе судна
6.2.1.1 Складочный объем штабеля Vск, м3, сформированного на наземном складе или на палубе судна (см. рисунок 2), определяют по формуле
где H — высота штабеля, м, определенная по формуле (13);
L — длина штабеля, м, определенная по формуле (14) или (15).

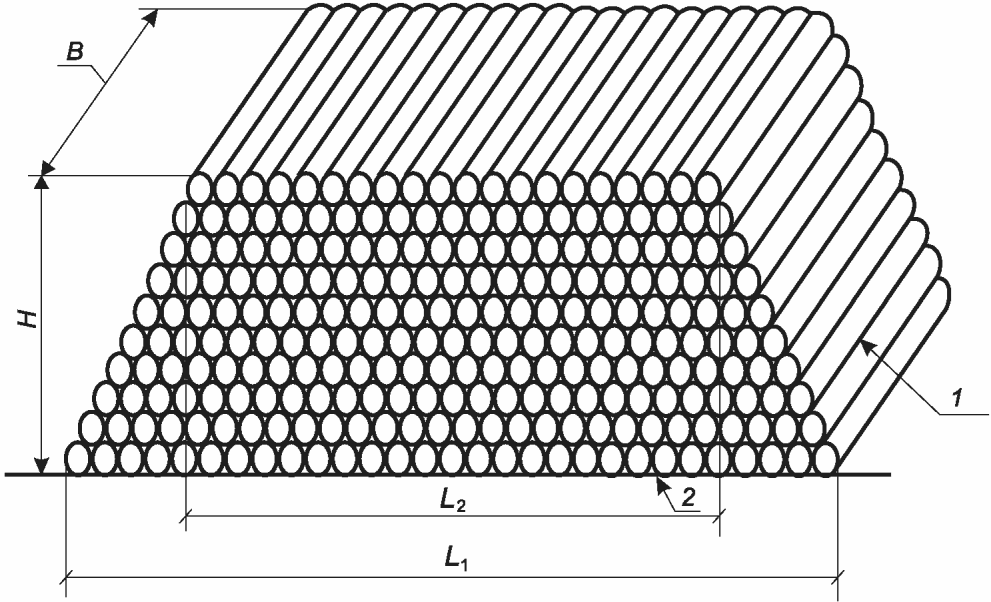

1 — боковая сторона штабеля; 2 — торцевая сторона штабеля
6.2.1.2 Высоту H, м, определяют как среднеарифметическое значение высоты всех секций штабеля по формуле
H = \frac{[\frac{\sum_{i = 1}^{n} h_{i\text{п}}}{n} + \frac{\sum_{i = 1}^{n} h_{i\text{з}}}{n}]}{2} , (13)
где hiп — высота i-й секции с торцевой передней стороны штабеля, м;
n — число секций штабеля, шт.;
hiз — высота i-й секции с торцевой задней стороны штабеля, м;
i — порядковый номер секции (i изменяется от 1 до n).
Торцевую сторону штабеля делят на n одинаковых частей (секций) длиной не более 3 м.
Высоту секции h измеряют по середине каждой секции с обеих торцевых сторон штабеля (в случае их доступности), с округлением результата до 0,01 м.
Толщину подштабельных подкладок и иных прокладок из измеренной высоты штабеля исключают.
6.2.1.3 Ширину штабеля B принимают равной номинальной длине соответствующего сортимента.
В случае, если в штабель уложены бревна разных номинальных длин, средняя длина штабеля вычисляется как средняя величина номинальных длин, определенная через число бревен соответствующих номинальных длин.
Ширину штабеля B определяют в метрах с округлением результата до 0,01 м.
6.2.1.4 Длину штабеля измеряют вдоль его торцевой передней и задней сторон с вычислением среднего значения.
Длину штабеля по основанию вдоль его торцевой передней стороны (L1) и задней стороны (L_{1}\prime) измеряют по крайним бревнам нижнего ряда, длину штабеля по верхнему ряду вдоль его торцевой передней стороны (L2) и задней стороны (L_{2}\prime) — по крайним бревнам верхнего ряда.
Среднее значение длины штабеля L, м, определяют по формуле
L = \frac{(L_{1} + L_{1}\prime + L_{2} + L_{2}\prime)}{4} , (14)
где L1 — длина штабеля по основанию вдоль его торцевой передней стороны, м;
L_{1}\prime — длина штабеля по основанию вдоль его торцевой задней стороны, м;
L2 — длина штабеля по верхнему ряду вдоль его торцевой передней стороны, м;
L_{2}\prime — длина штабеля по верхнему ряду вдоль его торцевой задней стороны, м.
В случае недоступности торцевой задней стороны штабеля его длину L, м, определяют по формуле
L = \frac{L_{1} + L_{2}}{2} . (15)
В случае недоступности верхнего ряда штабеля его длину L2 и/или L_{2}\prime определяют по соответствующей вертикальной проекции на нижний ряд.
Среднее значение длины (L) округляют до 0,01 м.
6.2.1.5 Плотный объем штабеля V, м3, определяют по формуле
где Vск — складочный объем штабеля, м3;
Kп — применимый коэффициент полнодревесности по приложению В.
6.2.2 Геометрический метод определения объема штабеля, сформированного в транспортной емкости автомобильного или железнодорожного транспорта, в трюме судна
6.2.2.1 Складочный объем штабеля Vск.т, м3, определяют по формуле
Hср.т — средняя высота штабеля, м.
6.2.2.2 Длину L принимают равной номинальной длине соответствующего сортимента.
6.2.2.3 Ширину штабеля Bт определяют как среднеарифметическое, определенное по высоте значение ширин (оснований) трапеций, образующих поперечное сечение штабеля между ограждающими его стойками с учетом наклона стоек, их профилей и, когда применимо, ребер жесткости стоек.
Для определения ширины штабеля измерению подлежат не менее двух его поперечных сечений, образованных парами крайних (ближайших к соответствующим торцевым сторонам штабеля) стоек, на которые опирается штабель.

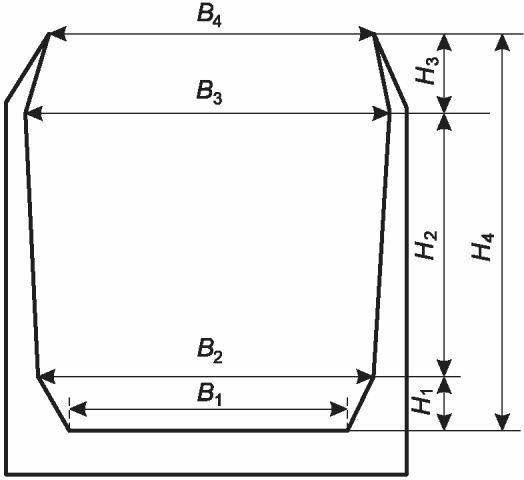

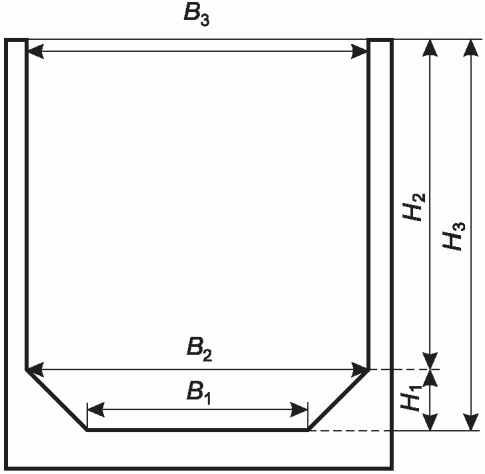

Вычисление ширины штабеля проводят по следующим формулам [см. (18.1) или (18.2)], применимым исходя из формы (см. рисунки 3 и 4) поперечного сечения штабеля
B_{\text{т}} = \frac{(\frac{B_{1} + B_{2}}{2}) \cdot H_{1} + (\frac{B_{2} + B_{3}}{2}) \cdot H_{2}}{H_{3}} , (18.1)
где B1 — ширина штабеля в его нижней плоскости, м;
B2 — ширина штабеля в плоскости изменения профиля стойки, м;
H1 — высота части штабеля между его нижней плоскостью и плоскостью изменения профиля стойки, м;
B3 — ширина штабеля в его верхней плоскости, м;
H2 — высота части штабеля между плоскостью изменения профиля стойки и его верхней плоскостью, м;
B_{\text{т}} = \frac{(\frac{B_{1} + B_{2}}{2}) \cdot H_{1} + (\frac{B_{2} + B_{3}}{2}) \cdot H_{2} + (\frac{B_{3} + B_{4}}{2}) \cdot H_{3}}{H_{4}} , (18.2)
где B1 — ширина штабеля в его нижней плоскости, м;
B2 — ширина штабеля в 1-й плоскости изменения профиля стойки, м;
H1 — высота части штабеля между его нижней плоскостью и 1-й плоскостью изменения профиля стойки, м;
B3 — ширина штабеля во 2-й плоскости изменения профиля стойки, м;
H2 — высота части штабеля между 1-й и 2-й плоскостями изменения профиля стойки, м;
B4 — ширина штабеля в его верхней плоскости, м;
H3 — высота части штабеля между 2-й плоскостью изменения профиля стойки и его верхней плоскостью, м;
По согласованию между поставщиком и потребителем для определения ширины штабеля допустимо применять результаты измерения емкости автомобильного или железнодорожного транспорта, трюма судна до погрузки и/или после выгрузки лесоматериалов либо, при наличии технической возможности, результаты измерений штабеля на середине его высоты в соответствующей плоскости.
6.2.2.4 Высоту Hср.т принимают равной среднеарифметическому значению расстояния от верхней стороны прилегающего к стойкам верхнего бревна до основания укладки штабеля.
6.2.2.5 Плотный объем штабеля Vт, м3, определяют по формуле
где Vск.т — складочный объем штабеля, м3, определенный по формуле (17);
Kп — применимый коэффициент полнодревесности по приложению В.
6.2.3 Геометрический метод определения объема штабеля, сформированного в виде штабеля-шапки железнодорожного вагона
6.2.3.1 Складочный объем штабеля-шапки Vск.ш, м3, определяют по формуле
Vск.ш = 0,785·L·Bш·hср.ш, (20)
где L — длина штабеля-шапки, м;
Bш — ширина основания штабеля-шапки, м;
hср.щ — средняя высота штабеля-шапки, м.
6.2.3.2 Длину L принимают равной номинальной длине соответствующего сортимента.
6.2.3.3 Ширину основания штабеля-шапки Bш принимают равной среднеарифметическому значению расстояния, измеренного между крайними (ближайшими к соответствующим торцевым сторонам штабеля-шапки) парами ограждающих его стоек. Измерения проводят в нижней (у основания шапки) плоскости штабеля-шапки.
6.2.3.4 Высоту hср.ш принимают равной среднеарифметическому расстоянию от основания штабеля-шапки до горизонтальной линии, касающейся верхнего бревна штабеля-шапки.
6.2.3.5 Плотный объем штабеля-шапки Vш, м3, определяют по формуле
где Vск.ш — складочный объем штабеля-шапки, м3, определенный по формуле (20);
Kп — применимый коэффициент полнодревесности по приложению В.
6.3 Весовой метод
Метод предусматривает определение объема его вычислением по формуле
V_{\text{вес}} = \frac{M}{K_{\text{пл}}} , (22)
где M — масса лесоматериалов, т, по 6.3.1, 6.3.2;
Kпл — коэффициент плотности древесины, т/м3, по 6.3.3.
6.3.1 Масса лесоматериалов может определяться ее прямым измерением применимыми весами автоматического или неавтоматического действия, кроме неградуированных.
Примечание - Предельная нагрузка используемых весов (максимальное значение статической нагрузки, которую могут выдержать весы без изменения их метрологических свойств) должна не менее чем на 10% превышать массу взвешиваемых за один раз лесоматериалов.
6.3.2 Масса лесоматериалов может определяться вычислением разницы между массой груженого лесоматериалами транспортного средства и массой соответствующего или аналогичного транспортного средства без груза.
Примечание — Определение массы автомобилей или автопоездов осуществляется автомобильными весами по ГОСТ OIML R 76-1 или ГОСТ 33242, вагонными весами — по ГОСТ 8.647.
6.3.3 Значение коэффициента плотности древесины Kпл определяют по результатам выборочных измерений по разделу 5 отдельно для каждой партии лесоматериалов.
Коэффициент Kпл, т/м3, определяют по формуле
K_{\text{пл}} = \frac{M_{\text{в}}}{V_{\text{в}}} , (23)
где Mв — масса бревен в выборке, т;
Vв — объем бревен в выборке, м3.
Число бревен, отбираемых в выборку, не должно быть меньше 10% от их количества в партии.
Результат определения коэффициента Kпл округляют до 0,001.
7 Результат определения объема лесоматериалов
7.1 Результаты определения объема лесоматериалов округляют:
- при определении объема одного бревна и при определении объема партии лесоматериалов поштучным методом — до 0,001 м3;
- при определении объема партии лесоматериалов групповым методом — до 0,01 м3.
7.2 Допускаемые погрешности определения объема партии лесоматериалов указаны в приложении Г.
7.3 При необходимости объем лесоматериалов, определенный с учетом коры, для определения соответствующего объема без учета коры корректируют следующими методами:
- произведением объема лесоматериалов, определенного с учетом коры, и поправочного коэффициента, исключающего объем коры из объема этих лесоматериалов (7.3.1);
- уменьшением используемых в формулах (2) - (11) диаметров, измеренных с корой, на двойную толщину коры соответствующих бревен (7.3.2).
7.3.1 Объем лесоматериалов, определенный с учетом коры, пересчитывается в объем без учета коры, V, м3, по формуле
где Vк — объем лесоматериалов с учетом коры, м3;
Pк — поправочный коэффициент, исключающий объем коры.
Поправочный коэффициент Pк определяют по результатам выборочных измерений диаметров бревен и вычисляют по формуле
P_{\text{к}} = \frac{\sum_{i = 1}^{n} d_{\text{бк}i}^{2}}{\sum_{i = 1}^{n} d_{\text{к}i}^{2}} , (25)
где dбкi — диаметр бревна без учета коры, мм;
dкi — диаметр бревна с учетом коры, мм;
n — число бревен в выборке, шт.
Примечание - Выборочные измерения проводят отдельно для каждой древесной породы и группы диаметров, объем каждой из соответствующих выборок должен составлять не менее 500 бревен.
По согласованию между поставщиком и потребителем допускается определение величины поправочного коэффициента Pк с применением коэффициентов регрессии (зависимости) двойной толщины коры от диаметра бревна с корой по формулам:
P_{\text{к}} = 1 + b^{2} - 2b + \frac{a^{2}}{d_{\text{к}}^{2}} - \frac{2a - 2ab}{d_{\text{к}}} , (26)
где a и b — коэффициенты регрессии (зависимости) двойной толщины коры от диаметра бревна (7.3.3);
dк — срединный диаметр бревна с корой, см;
P_{\text{к}} = a_{n} - \frac{b_{n}}{d_{\text{к}}} + \frac{c}{d_{\text{к}}^{2}} , (27)
7.3.2 Кору из объема круглых лесоматериалов исключают следующими способами:
- измерением верхнего и нижнего диаметров без коры по границе между древесиной и корой;
- снятием слоя коры по окружности бревна в месте измерения срединного диаметра;
- уменьшением срединного диаметра, измеренного с корой, на двойную толщину коры, определяемую как среднее значение толщины коры в верхнем и нижнем торцах бревна, умноженное на два.
Примечание — Допускается применение табличного способа исключения двойной толщины коры, пример которого приведен в приложении Д.
В определении двойной толщины коры k, см, допускается ее вычисление с применением коэффициентов регрессии (зависимости) двойной толщины коры от диаметра бревна с корой:
где a и b — коэффициенты регрессии (зависимости) двойной толщины коры от диаметра бревна с корой;
dк — срединный диаметр бревна с корой, см.
7.3.3 Коэффициенты регрессии a и b определяют в результате математико-статистических расчетов по методу наименьших квадратов, рассчитывают для каждой древесной породы по результатам выборочных измерений диаметров с корой, без коры и двойной толщины коры k не менее чем у 500 бревен.
ТРЕБОВАНИЯ К СРЕДСТВАМ ИЗМЕРЕНИЙ КРУГЛЫХ ЛЕСОМАТЕРИАЛОВ
| Наименование и назначение | Метрологические характеристики | Нормативный документ | |
| Предел измерений | Допускаемая погрешность | ||
| Средства измерений диаметров лесоматериалов | |||
| Рулетка измерительная металлическая со шкалой 0 — 2 м 3-го класса точности с лентой из нержавеющей стали или с лентой из углеродистой стали с защитным антикоррозионным покрытием (в условном обозначении рулетки Н или У соответственно): Р2Н3К, Р2Н3Д, Р2Н3П, Р2У3К, Р2У3Д, Р2У3П | 0 — 2 м | +/- 0,3 мм | ГОСТ 7502 |
| Линейка измерительная металлическая 0 — 500 мм с одной или двумя шкалами | 0 — 500 мм | +/- 0,15 мм | ГОСТ 427 |
| Лесная скоба 0 — 50 см | 0 — 50 см | +/- 2,0 мм | - |
| Измерительная лесная вилка 0 — 75 см | 0 — 75 см | +/- 2,0 мм | - |
| Автоматический измеритель бревен | 0 — 80 см | +/- 2,0 мм | - |
| Средства измерений длины лесоматериалов | |||
| Рулетка измерительная металлическая со шкалой 0 — 10 м 3-го класса точности с лентой из нержавеющей стали или с лентой из углеродистой стали с защитным антикоррозионным покрытием (в условном обозначении рулетки Н или У соответственно): Р10Н3К, Р10Н3Д, Р10Н3П, Р10У3К, Р10У3Д, Р10У3П | 0 — 10 м | +/- [0,40 + 0,20(L — 1)] мм, где L — число полных и неполных метров в отрезке | ГОСТ 7502 |
| Автоматический измеритель бревен | 0 — 10 м | +/- 30 мм | - |
| Средства измерений высоты штабеля лесоматериалов на транспортных средствах | |||
| Мерный крюк | 0 — 4 м | +/- 5 мм | - |
МЕТОД ОПРЕДЕЛЕНИЯ ОБЪЕМА КРУГЛЫХ ЛЕСОМАТЕРИАЛОВ ПО ВЕРХНЕМУ ДИАМЕТРУ И СБЕГУ БРЕВНА КАК ФУНКЦИИ ВЕРХНЕГО ДИАМЕТРА
Б.1 Метод основан на применении преобразованной формулы усеченного конуса, предусматривает измерение двух параметров (верхнего диаметра и длины бревна) и определение объема бревна V, м3, по формуле
(Б.1)d — верхний диаметр бревна, см.
Б.2 По согласованию между поставщиком и потребителем допускается определение объема лесоматериалов по таблицам Б.1 - Б.9.
Объемы круглых лесоматериалов длиной от 1,0 до 1,9 м
Объемы круглых лесоматериалов длиной от 2,0 до 2,9 м
Объемы круглых лесоматериалов длиной от 3,0 до 3,9 м
Объемы круглых лесоматериалов длиной от 4,0 до 4,9 м
Объемы круглых лесоматериалов длиной от 5,0 до 5,9 м
Объемы круглых лесоматериалов длиной от 6,0 до 6,9 м
Объемы круглых лесоматериалов длиной от 7,0 до 7,9 м
Объемы круглых лесоматериалов длиной от 8,0 до 8,9 м
Объемы круглых лесоматериалов длиной от 9,0 до 9,5 м
Примечание — По согласованию между поставщиком и потребителем в случае возникновения систематической погрешности она подлежит устранению применением соответствующего поправочного коэффициента, определенного сравнением результата определения объема по этому методу с аналогичным результатом определения объема по методу усеченного конуса (5.3). Если относительная систематическая погрешность, вычисленная для выборочной партии бревен объемом 300 м3 и более, составляет менее 2%, решение о применении поправочного коэффициента не принимают.
КОЭФФИЦИЕНТЫ ПОЛНОДРЕВЕСНОСТИ ШТАБЕЛЕЙ ЛЕСОМАТЕРИАЛОВ
В.1 Коэффициенты полнодревесности штабелей лесоматериалов приведены в таблицах В.1 - В.3.
Коэффициенты полнодревесности для беспрокладочных штабелей, сформированных на наземном складе, на палубе судна, при длине лесоматериалов до 2 м включительно
Коэффициенты полнодревесности для беспрокладочных штабелей, сформированных на наземном складе, на палубе судна, при длине лесоматериалов 3 м и более
Коэффициенты полнодревесности штабелей лесоматериалов, сформированных в транспортной емкости автомобильного железнодорожного транспорта, в трюме судна, при длине круглых лесоматериалов более 2 м
В.2 Указанные в таблицах В.1 - В.3 коэффициенты полнодревесности являются базовыми и могут быть скорректированы.
Факторами, позволяющими произвести корректировку коэффициента полнодревесности, признаются:
- поставки лесоматериалов партиями менее 100 м3;
- наличие в штабеле бревен с частично удаленной корой (доля которых свыше 30%);
- качество укладки лесоматериалов в штабеле;
- видимые пороки формы бревен, в том числе кривизна;
- недопустимые размеры сучков;
- загрязнение штабеля льдом, снегом;
- прочие факторы по согласованию между поставщиком и потребителем.
По результату визуальной оценки влияния вышеуказанных факторов на полнодревесность штабеля допускается ввести к коэффициенту полнодревесности поправку.
В.3 При разногласиях между поставщиком и потребителем значение коэффициентов полнодревесности лесоматериалов может быть определено с использованием метода поштучного определения объема (В.3.1) или одним из методов пробных площадей (В.3.2 и В.3.3), указанных ниже.
В.3.1 Корректировка коэффициента полнодревесности с использованием метода поштучного определения объема
В.3.1.1 Корректировка коэффициента полнодревесности включает:
- случайный отбор в выборку штабелей лесоматериалов определенного назначения, породы, длины, находящихся в вагонах или на автомобилях, их измерение в соответствии с требованиями настоящего стандарта;
- поштучное измерение объема лесоматериалов в отобранных в выборку штабелях по ГОСТ 2292 и ГОСТ 2708 с округлением результата до 0,01 м3;
- вычисление коэффициента полнодревесности.
В.3.1.2 Количество штабелей в выборке устанавливают по таблице В.4 в зависимости от объема поставки лесоматериалов, предусмотренного договором между поставщиком и потребителем.
В.3.1.3 Значение коэффициента полнодревесности вычисляют по формуле
K = \frac{\sum_{i = 1}^{n} Q_{i}}{\sum_{i = 1}^{n} B_{i} \cdot H_{\text{р}i} \cdot l_{i}} , (В.1)
где Qi — объем лесоматериалов в i-м штабеле по ГОСТ 2292;
Hрi — расчетная высота i-го штабеля, м;
n — количество штабелей в выборке, шт.
Значения Bi, Hрi и li определяют по 6.2.2.2 - 6.2.2.4.
Результаты округляют до 0,001.
В.3.1.4 Фактическое значение коэффициента полнодревесности, установленное для определенного габарита погрузки и формы штабеля, может быть пересчитано для другого габарита и формы штабеля умножением его на коэффициент формы (Kф), указанный в таблице В.5.
На торцевой стороне штабеля случайным образом закладывают пробные площади прямоугольной формы. Размеры площадей выбирают с таким учетом, чтобы на их диагональ попадало не менее 60 торцов бревен. В случае невозможности соблюдения этого условия в дальнейших расчетах используют сумму двух диагоналей. Длину диагонали измеряют в сантиметрах, при этом доли менее 0,5 см не учитывают, а доли, равные 0,5 см или более, принимают за целый сантиметр.
Протяженность древесины (без учета коры для деловой древесины, для дров — с учетом коры или без учета коры), без пустот по длине диагонали измеряют по торцам бревен с округлением до 0,5 см.
Коэффициент полнодревесности Kп, округляемый до 0,001, вычисляют по формуле
Kп = (T1 + T2)/(Lд1 + Lд2), (В.2)
где T1 — протяженность торцов по первой диагонали, м;
T2 — протяженность торцов по второй диагонали, м;
Lд1 — длина первой диагонали, м;
Lд2 — длина второй диагонали, м.
На торцевой стороне штабеля случайным образом закладывают площади прямоугольной формы. Размеры площадей с учетом высоты штабеля, длины штабеля, длины сортимента, качества укладки штабеля, равномерности укладки штабеля, доступа к штабелю выбирают таким образом, чтобы их суммарная площадь составляла не менее 10% площади торцевой стороны штабеля и включала в себя при этом не менее 60 торцов. Высоту и ширину площадей измеряют в метрах с округлением до второго знака после запятой.
Пробную площадь Sп, м2, вычисляют по формуле
где A — ширина пробной площади, м;
Hп — высота пробной площади, м.
Полученное значение округляют до 0,01 м2.
Затем определяют площадь торцов бревен (без учета коры для деловой древесины, для дров — с учетом коры или без учета коры) без пустот по торцам бревен, попавших в пробную площадь. При измерении диаметров результат округляют до 0,5 см.
Сумму площадей торцов бревен Sт, м2, целиком попавших в пробную площадь, вычисляют по формуле
S_{\text{т}} = \frac{\sum_{i = 1}^{n} 3,1416d_{i}^{2}}{40000} , (В.4)
где di — диаметры i-х торцов бревен без коры (без учета коры для деловой древесины, для дров — с учетом коры или без учета коры), целиком вписавшихся в пробную площадь, см;
n >= 60 — число бревен, целиком вписавшихся в пробную площадь, шт.
Полученные значения округляют до 0,01 м2.
При попадании в пробную площадь только части торца бревна проводят измерение диаметра и хорды (хорду измеряют по линии стороны пробной площади), и эти данные используют для расчета площади частей торцов. Если в пробную площадь вошла меньшая по площади часть торца бревна, площадь этой части Sм, см2, выбирают по таблице В.6.
Площадь меньшего сектора круга по значениям хорды и диаметра, см2
Если в пробную площадь вошла большая по площади часть торца бревна, площадь этой (большей) части торца Sб, см2, вычисляют по формуле
где d — диаметр торца конкретного бревна, большая часть которого входит в пробную площадь, см;
Sм — площадь меньшей части торца, находящейся вне пробной площади, по таблице В.6, см2.
Площадь неполных частей торцов, вошедших в пробную площадь Sн, м2, определяют по формуле
S_{\text{н}} = \frac{\sum_{i = 1}^{n} S_{\text{м}} + \sum_{i = 1}^{m} S_{\text{б}}}{10000} , (В.6)
где n и m — соответственно число торцов с меньшим и большим сегментами, вписавшимися в пробную площадь, шт.
Общую площадь торцов бревен, целиком вошедших в пробную площадь и вписавшихся в нее частью торца, Sо, м2, вычисляют по формуле
Коэффициент полнодревесности Kп, вычисленный с точностью до тысячных долей единицы, в этом случае вычисляют по формуле
где Sо — общая площадь древесины в торцах бревен, вписавшихся целиком и частично в границы пробной площади, м2;
Формула В.8 может использоваться и для автоматизированных средств определения площадей.
ДОПУСКАЕМЫЕ ОТНОСИТЕЛЬНЫЕ ПОГРЕШНОСТИ ОПРЕДЕЛЕНИЯ ОБЪЕМА ПАРТИИ ЛЕСОМАТЕРИАЛОВ
Г.1 Условия, при которых определены характеристики погрешности измерений:
- объем партии измеряемых лесоматериалов 15 м3 и более;
- наименьший диаметр измеряемых бревен 6 см;
- наибольший диаметр измеряемых бревен 120 см;
- наименьшая длина измеряемых бревен 0,5 м;
- наибольшая длина измеряемых бревен 13,5 м.
Г.2 Пределы приписанной относительной погрешности определения объема древесины партии бревен, измеренных поштучным методом по ГОСТ 2708, составляют +/- 8% с вероятностью 0,95, измеренных методом верхнего диаметра и сбега бревна, как функции верхнего диаметра, составляют +/- 5% с вероятностью 0,95.
Пределы приписанной относительной погрешности определения объема древесины партии бревен, измеренных поштучным секционным методом, методом срединного сечения, методом верхнего диаметра и среднего сбега, методом концевых сечений и методом усеченного конуса, составляют +/- 3% с вероятностью 0,95.
Пределы приписанной относительной погрешности определения плотного объема партии бревен, измеренных групповыми методами, составляют +/- 5% с вероятностью 0,95.
Пределы приписанной относительной погрешности измерения объема партии бревен при сдаче-приемке (пределы воспроизводимости), в условиях воспроизводимости (т.е. при повторных измерениях, например, — покупателем после продавца) составляют +/- 3% с вероятностью 0,95.
Г.3 При определении объема любой партии лесоматериалов автоматизированными средствами допускаемая относительная погрешность определения объема не должна превышать 3%.
ТАБЛИЧНЫЙ СПОСОБ ИСКЛЮЧЕНИЯ ДВОЙНОЙ ТОЛЩИНЫ КОРЫ
Способ подразумевает использование табличных значений, составленных по результатам фактических измерений, проведенных по 7.3.2, — значения двойной толщины определяют для каждого диапазона диаметров и для каждой древесной породы (группы пород) по результатам выборочных измерений диаметров с корой, без коры и двойной толщины коры (K) не менее чем у 500 бревен.
Для каждого диапазона диаметров, измеренного с корой, сопоставляется соответствующее ему значение двойной толщины коры. Пример оформления данных приведен в таблице Д.1.
| Dк, мм | K, мм |
|---|---|
| 50 | 4 |
| 100 | 10 |
| 140 | 12 |
| 180 | 13 |
| 200 | 16 |
| ... | ... |
| 600 | 34 |
Исключение двойной толщины коры определяют по формуле
где Dбк — диаметр без коры, мм;
Dк — диаметр, измеренный с корой, мм;
| УДК 674.038:006.354 | МКС 79.040 |
| Ключевые слова: круглые лесоматериалы, методы измерений, измерение линейных размеров, поштучное определение объема, групповое определение объема | |
