ГОСТ 32549-2013 (EN 12239:2001). Межгосударственный стандарт. Вентиляция зданий. Воздухораспределительные устройства. Аэродинамические испытания и оценка применения для вытесняющей вентиляции

(введен в действие Приказом Росстандарта от 20.03.2014 № 207-ст)

ДЛЯ ВЫТЕСНЯЮЩЕЙ ВЕНТИЛЯЦИИ

Ventilation for buildings Air terminal devices Aerodynamic testing and rating for displacement flow applications

(EN 12239:2001, MOD)

ГОСТ 32549-2013 (EN 12239:2001)

МКС 91.140.30

ОКП 48 6360

Дата введения 1 января 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации Российской Федерации ТК 061 «Вентиляция и кондиционирование», Обществом с ограниченной ответственностью «Арктос» и Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) на основе аутентичного перевода на русский язык перевода, указанного в пункте 4, выполненного ООО «Арктос»

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14.11.2013 г. № 44-2013)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Таджикистан	TJ	Таджикстандарт
Украина	UA	Минэкономразвития Украины

3.1 Термины и определения

3.2 Символы

Символ, принятый в стандарте		Величина		Единица измерения
Европейском	Российском
A	F	площадь		м2
Ad	Fв/в	Площадь поперечного сечения воздуховода номинального размера, к которому монтируется воздухораспределительное устройство		м2
av	av	Длина изовелы		м
bR	bпом	Ширина испытательной камеры или установки		м
bv	bv	Ширина изовелы		м
Ci	Ci	Концентрация, измеренная в эжектируемом воздушном потоке		-
Cp	Cp	Концентрация, измеренная в первичном воздушном потоке		-
Ct	Ct	Концентрация, измеренная в суммарном воздушном потоке воздухораспределительного устройства		-
De	Dэкв	Эквивалентный диаметр [2 \sqrt{\frac{A_{d}}{\pi}}]		м
Dh	Dг	Гидравлический диаметр [\frac{4A_{d}}{perimeter}]		м
d	d	Диаметр		м
hv	hv	Высота изовелы		м
hR	hпом	Высота испытательного помещения или установки		м
i	кэж.	Коэффициент эжекции		-
IR	апом	Длина испытательного помещения или установки		м
psa	Pст	Абсолютная величина статического давления		Па
pa	Pа	Атмосферное давление		Па
ps	\Delta P_{\text{ст}}	Избыточное статическое давление		Па
		ps = psa — pa	(\Delta P_{\text{ст}} = \text{Р}_{\text{ст}} - \text{Р}_{\text{а}})
pta	Pп	Абсолютное полное давление		Па
pt	\Delta P_{\text{п}}	Избыточное полное давление		Па
		pt = pta — pa	(\Delta P_{\text{п}} = \text{Р}_{\text{п}} - \text{Р}_{\text{а}})
Pt1,2	\Delta P_{\text{п}1,2}	Избыточное полное давление, соответствующее плотности воздуха 1,2 кг/м3		Па
ptD	P_{\text{п}}^{\text{вр}}	Полное давление воздухораспределителя		Па
ps1,2	\Delta P_{\text{ст}1,2}	Избыточное статическое давление, соответствующее плотности воздуха 1,2 кг/м3		Па
pd1,2	Pд	Динамическое давление (\rho \frac{v^{2}}{2})		Па
\Delta\text{р}	\Delta\text{Р}	Перепад давлений		Па
qi	Lэ	Расход эжектируемого воздуха		м3/с
qp	Lп	Расход первичного воздуха		м3/с
qt	Lполн	Суммарный расход воздуха		м3/с
v	V	Скорость		м/с
vm	Vср	Средняя скорость воздуха		м/с
vx	V_{x}^{max}	Максимальная скорость на расстоянии x от центра воздухораспределителя		м/с
\theta_{p}	\theta_{\text{п}}(mema),t_{\text{п}}	Температура первичного воздуха		К, °C
\theta_{i}	\theta_{\text{э}}(mema),t_{\text{э}}	Температура эжектируемого воздуха		К, °C
\theta_{t}	\theta_{\text{полн}}(mema),t_{\text{полн}}	Температура суммарного воздушного потока		К, °C
\theta_{t}	\theta_{\text{и}}(mema),t_{\text{и}}	Исходная температура воздуха помещения		К, °C
\Delta\theta_{p}	\Delta\theta_{\text{п}}(mema),\Delta t_{\text{п}}	Разность температур первичного воздуха		К, °C
\rho	\rho (ро)	Плотность воздуха		кг/м3

4 Классификация воздухораспределительных устройств

Воздухораспределительные устройства могут быть разделены на:

• тип 1 (категории \alpha и \beta ) — устройства с горизонтальной подачей воздуха;
• тип 2 (категории \alpha и \beta ) — напольные устройства с вертикальной подачей воздуха

Примечание - К категории \alpha относятся устройства без эжекции воздуха, к категории \beta устройства с эжекцией воздуха.

Испытательная установка может быть двух видов:

• D: ВР монтируется к воздуховоду.
• P: ВР монтируется к камере статического давления без воздуховода.

5.1 Принципы

5.2 Испытательный стенд

5.3 Установка

5.3.1 Общие положения

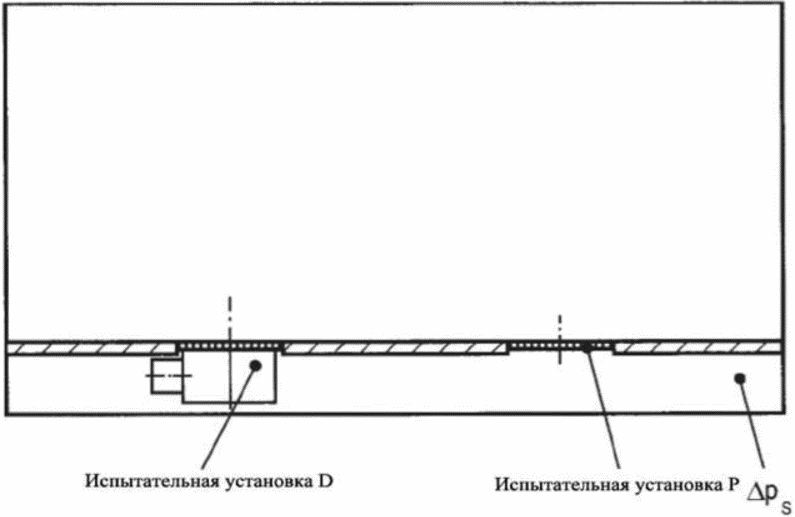

5.3.2 Испытательная установка D

5.3.3 Испытательная установка P

Скорость воздуха в камере статического давления не должна превышать 1 м/с на расстоянии 2De от центра входного отверстия ВР.

Статическое давление измеряют в камере статического давления, со скоростью воздуха менее 1 м/с.

Температура первичного воздуха должна быть измерена в камере статического давления на расстоянии не более 2De от центра входного отверстия ВР.

5.4 Приборы для измерения скорости

Измерение малых скоростей должно проводиться подходящими для этого измерительными приборами,.

Примечание — В европейской региональной стандартизации [1] требования к контрольно-измерительным приборам установлены в соответствующем стандарте.

5.5 Помещение для испытаний

Испытания проводят в закрытом помещении, все поверхности которого должны быть взаимно перпендикулярными, гладкими и плоскими в местах, где проходит воздушная струя. Рекомендуемые размеры помещения для испытаний: длина 7,5 м, ширина 5,6 м, высота 2,8 м. Помещения с большими или меньшими габаритами должны иметь отношение ширины к высоте в диапазоне от 1,5 до 2,2.

Минимальные размеры помещения для испытаний:

• длина — 5,0 м;
• ширина — 4,2 м;
• высота — 2,8 м.

Удаление воздуха из помещения должно осуществляться на высоте не менее 2,5 м от пола.

Начальную температуру воздуха в помещении вычисляют как среднее значение минимум пяти измерений на высоте 1,1 м от пола за пределами зоны прямого воздействия ВР. Температура воздуха в данных точках измерений не должна отличаться более чем на +/- 0,5 К от среднего значения, полученного в любом другом месте.

Разность температур первичного воздуха должна быть постоянной с точностью +/- 0,5 К во время испытания.

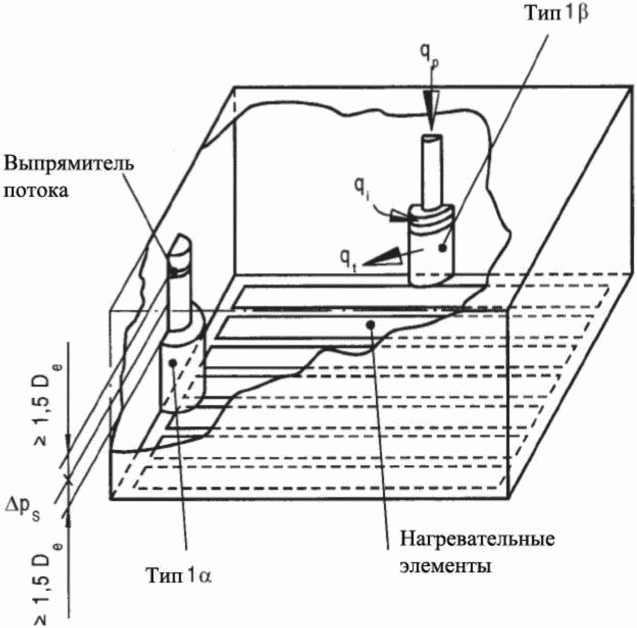

Нагревательные элементы распределены равномерно по всей площади пола и скрыты в нем. Температура поверхности пола не должна превышать начальной температуры воздуха более чем на 4 К.

5.6 Порядок проведения испытания

5.6.1 Общие положения

Испытания следует начинать после достижения стационарного режима.

Характеристики устройств категории \alpha определяются при разности температур первичного воздуха \Delta\theta_{p} не менее 3К (охлаждение).

Примечание - ВР категории \beta также могут иметь характеристики, рассчитанные для разности температур первичного воздуха \Delta\theta_{p} = 6\text{К} (охлаждение).

Испытания следует проводить не менее чем для четырех значений расхода воздуха, равномерно распределенных по рабочему диапазону ВР.

Среднюю скорость и коэффициент эжекции измеряют в течение не менее 3 минут.

Примечание:

1 В европейской региональной стандартизации [1] для нахождения заданной изовелы измерение малых скоростей проводят в соответствии с соответствующим стандартом

2 Интенсивность турбулентности следует определить при замерах средней скорости.

Для устройств типов 1 и 2 измерение средней скорости выполняют минимум на четырех различных расстояниях от ВР и на разных высотах, чтобы определить ее максимальное значение.

Скорость следует измерять на расстоянии не менее чем 0,03 м от пола.

Особое внимание уделяют проведению измерений на уровне от 0,03 до 0,10 м, поскольку максимальные горизонтальные скорости обычно возникают вблизи пола.

Скорость следует измерять не ранее чем через 1 мин после перемещения датчика.

Для расчета коэффициента эжекции устройств категории \beta (согласно 5.7.3.) необходимо измерить температуры \theta_{t} и \theta_{i} в соответствии с тем, что температура:

• эжектируемого воздуха — среднее значение не менее трех измерений в характерных точках на расстоянии не более 0,02 м от отверстия для эжекции воздуха;
• суммарного воздушного потока — среднее значение не менее шести измерений в характерных точках, распределенных по выходной площади, и на расстоянии не более 0,1 м от ВР. При помощи визуализации потока следует убедиться в том, что измерения сделаны в пределах воздушной струи.

Вместе с тем могут применяться следующие измерения коэффициента эжекции методом:

a) трассирующего газа (согласно 5.6.2.);

b) нулевой разности давлений (согласно 5.6.3.).

5.6.2 Измерение методом трассирующего газа

Для расчета величины коэффициента эжекции устройств категории \beta (см. 5.7.3.) необходимо измерить концентрацию Ct и Ci в соответствии с тем, что концентрация:

• эжектируемого воздуха — среднее значение, по крайней мере, трех измерений в характерных точках на расстоянии не более 0,02 м от эжектирующего отверстия;
• измеренная в суммарном потоке, — среднее значение, по крайней мере, шести измерений в характерных точках, распределенных по выходной площади на расстоянии не более 0,1 м от ВР.

Концентрация в первичном воздушном потоке, измеряется при тех же условиях, что и температура первичного воздуха согласно 5.3.2. и 5.3.3.

Для испытательной установки D необходимо подавать трассирующий газ с постоянным расходом в первичный воздушный поток на расстоянии не более 20 De от любой части ВР.

Для испытательной установки P следует подавать трассирующий газ с постоянным расходом в первичный воздушный поток вне камеры статического давления.

5.6.3 Измерение методом нулевой разности давлений

5.6.3.1 Расход воздуха

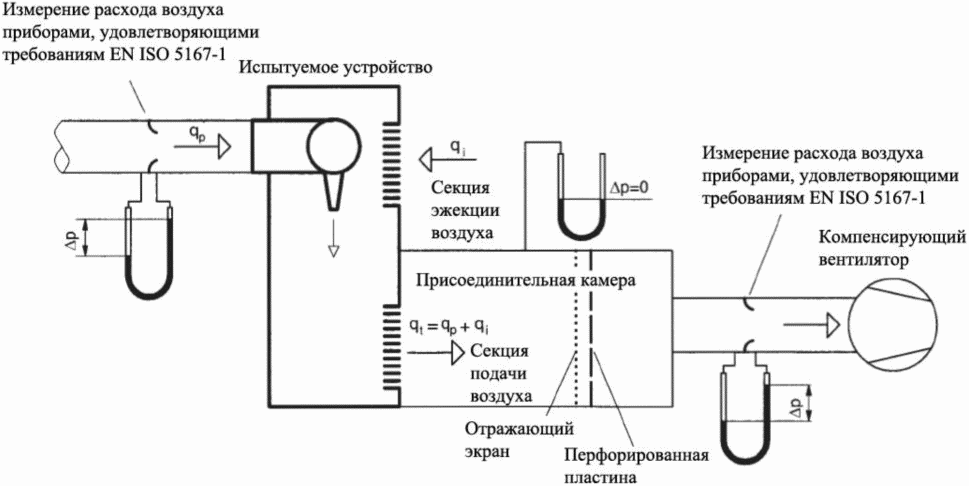

Испытываемое устройство устанавливается согласно рисунку 3.

Рисунок 3 — Испытательная установка для измерения коэффициента эжекции методом нулевой разности давления

Для вычисления коэффициента эжекции методом нулевой разности давления должен быть измерен расход:

• первичного воздуха;
• эжектируемого воздуха или суммарный расход воздуха.

5.6.3.2 Испытательная установка

Испытательная установка должна соответствовать схеме, показанной на рисунке 3.

Для создания давления окружающей среды в присоединительной камере используется компенсирующий вентилятор.

Присоединительная камера монтируется к выходному отверстию для суммарного воздушного потока.

5.6.3.3 Порядок проведения испытания

Измерение расходов воздуха проводится, когда в присоединительной камере достигнута нулевая разность давлений.

Поддержание давления окружающей среды в присоединительной камере осуществляется с помощью компенсирующего вентилятора.

Коэффициент эжекции рассчитывается как среднее значение минимум для четырех значений расхода воздуха, равномерно распределенных по рабочему диапазону ВР.

Интервал между измерениями должен составлять не менее трех минут.

5.7 Представление результатов

5.7.1 Измерение давления для заданного расхода воздуха

Статическое давление следует измерять согласно 5.3.2. и 5.3.3. для каждого заданного значения расхода воздуха.

Динамическое давление рассчитывается по формуле:

p_{d} = \frac{\rho \cdot v_{m}^{2}}{2} , (2)

где vm — средняя скорость воздуха, полученная делением заданного значения расхода воздуха на площадь поперечного сечения воздуховода.

Полное давление рассчитывается по формуле:

pt = ps + pd, (3)

Значение полного давления корректируется с учетом плотности стандартного воздуха 1,2 кг/м3 согласно следующей формуле:

p_{t1,2} = p_{t} \cdot \frac{1,2}{\rho} . (4)

5.7.2 Измерение скорости

Изовела строится интерполяцией значений измеренных скоростей.

Длина av и ширина bv заданной изовелы строится, как показано на рисунках 4 и 5.

Для устройств типа 2 дополнительно определяется высота hv.

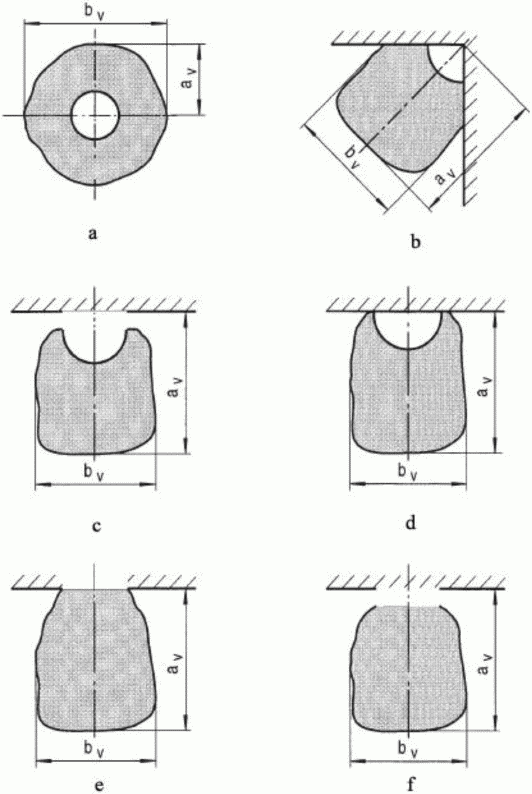

Рисунок 4 — Примеры характерных изовел

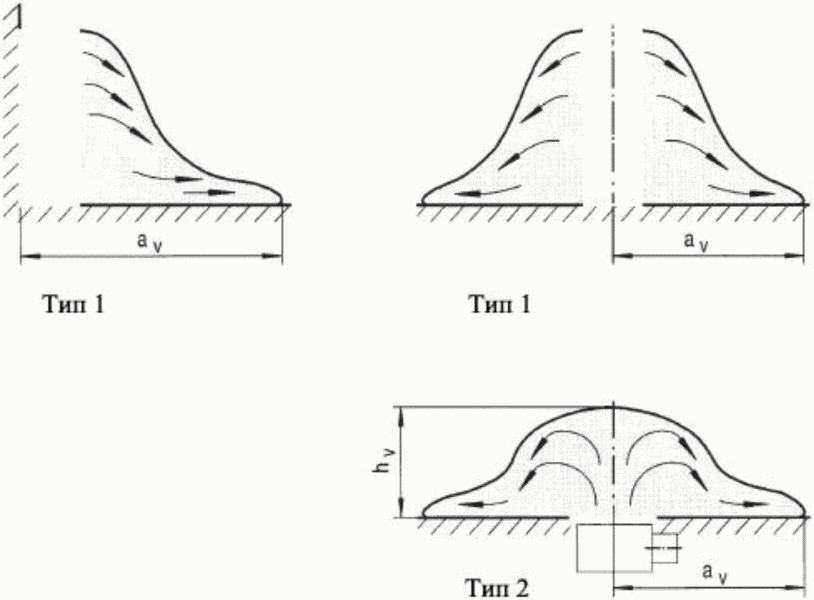

Рисунок 5 — Примеры характерных изовел

5.7.3 Вычисление коэффициента эжекции

Коэффициент эжекции рассчитывается для каждого значения расхода воздуха в соответствии с тем, что при измерении:

• температур:

i = \frac{\theta_{t} - \theta_{p}}{\theta_{i} - \theta_{t}} , (5)

• концентрации методом трассирующего газа:

i = \frac{C_{t} - C_{p}}{C_{i} - C_{t}} , (6)

• расхода воздуха методом нулевой разности давления:

i = \frac{q_{i}}{q_{p}} . (7)

6 Погрешность измерений

Измерительные приборы должны иметь предельную погрешность при определении следующих величин:

• расход воздуха — менее +/- 3% от измеренного расхода;
• статическое давление — менее +/- 5% или +/- 1 Па;
• скорость воздуха — менее +/- 0,05 м/с;
• температура воздуха — менее +/- 0,25 К.

Предельная погрешность включает неточность как измерительных приборов, так и методов испытаний.

Определение av, bv и hv должно быть с погрешностью не более +/- 0,2 м.

Приложение Д.А (справочное)

ПЕРЕЧЕНЬ ТЕХНИЧЕСКИХ ОТКЛОНЕНИЙ НАСТОЯЩЕГО СТАНДАРТА ОТ ПРИМЕНЕННОГО В НЕМ ЕВРОПЕЙСКОГО РЕГИОНАЛЬНОГО СТАНДАРТА EN 12239:2001

Таблица Д.А.1

Структурный элемент (раздел, подраздел, пункт, подпункт, таблица, приложение)	Модификация
3.2, таблица 1 - Символы, используемые при испытании воздухораспределительных устройств	Дополнить: «Символы, принятые в Российской Федерации»
Примечание — Символы в межгосударственном стандарте соответствуют установленным в международном стандарте. Дополнительно приведены символы, принятые в Российской Федерации.
Раздел 4 Классификация воздухораспределительных устройств	Исключить слова: «Тип 3 (категории \alpha и \beta ) — потолочные устройства»
Примечание — В межгосударственном стандарте не рассматривается тип 3 воздухораспределительных устройств (потолочные устройства), так как раздача воздуха сверху вниз классифицируется как перемешивающая вентиляция, а не вытесняющая (ГОСТ 32548-2013 «Вентиляция зданий. Воздухораспределительные устройства. Общие технические условия).»
5.6.1 Общие положения	Исключить: «Для устройств типа 3 следует рассмотреть две схемы формирования потока: а) свободного потока в направлении пола; б) потока вдоль стен в направлении пола. В обоих случаях изовела определяется вдоль пола, как описано выше. При схеме свободного потока необходимо провести дополнительные измерения для определения изовелы или уровня максимальной скорости между воздухораспределительным устройством и полом.»
Примечание — В межгосударственном стандарте не рассматривается тип 3 воздухораспределительных устройств (потолочные устройства).
5.7.2, рисунок 5 - Примеры характерных изовел	Исключить: пример для воздухораспределительных устройств типа 3
Примечание — В межгосударственном стандарте не рассматривается тип 3 воздухораспределительных устройств (потолочные устройства)
По тексту стандарта	Исключена ссылка на отмененный стандарт ИСО 5221:1984 «Распределение и диффузия воздуха. Правила и методы измерения потока воздуха в воздуховоде»

[1]	ЕН 13182:2002	Вентиляция зданий. Требования к приборам для измерения скорости воздуха в проветриваемых помещениях.

---
