ГОСТ 32316.2-2025 (EN 12317-2:2010). Межгосударственный стандарт. Материалы кровельные и гидроизоляционные гибкие полимерные (термопластичные и эластомерные). Метод определения прочности на сдвиг сварного и клеевого соединений

(введен в действие Приказом Росстандарта от 17.12.2025 № 1738-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ Р 56911-2016"]:::rst
  click n0 "https://bukva.ai/docs/gost-r-56911-2016" "ГОСТ Р 56911-2016. Национальный стандарт Российской Федерации. Материалы кровельные и гидроизоляционные гибкие полимерные (термопластичные и эластомерные). Метод определения... (ут"
  n1["ГОСТ 32316.2-2025"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-32316-2-2025" "ГОСТ 32316.2-2025. Межгосударственный стандарт. Материалы кровельные и гидроизоляционные гибкие полимерные (термопластичные и эластомерные). Метод определения прочности на сдвиг св"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Предисловие

Сведения о стандарте

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 11 декабря 2025 г. № 68-2025)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2025 г. № 1738-ст межгосударственный стандарт ГОСТ 32316.2-2025 (EN 12317-2:2010) введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2026 г.

Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

Сведения о соответствии ссылочных межгосударственных стандартов европейским стандартам, использованным в качестве ссылочных в примененном европейском стандарте, приведены в дополнительном приложении ДА

<1> Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2025 г. № 1738-ст ГОСТ Р 56911-2016/EN 12317-2:2010 отменен с 1 сентября 2026 г.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

Введение

Данный метод испытаний предназначен для использования совместно с EN 13956 «Материалы листовые гибкие гидроизоляционные. Материалы листовые кровельные и гидроизоляционные полимерные и эластомерные. Определения и характеристики».

• из разделов 2 и 5 исключен ссылочный стандарт EN ISO 7500-1, а также информация о классе устройства для регистрации усилия ввиду отсутствия межгосударственных стандартов, гармонизированных с указанным европейским стандартом, и отсутствием установленных характеристик применительно к устройству для регистрации усилия;
• из подраздела 9.2 исключена информация, характеризующая прочность на сдвиг сварного (клеевого) соединения, которая дублирует термин 3.1 и не относится к оценке результатов испытания;

Изменения и дополнения выделены в тексте настоящего стандарта курсивом.

1 Область применения

Настоящий стандарт устанавливает метод определения прочности на сдвиг сварного и клеевого соединений двух листов кровельных и гидроизоляционных гибких полимерных (термопластичных и эластомерных) материалов (далее — материалы), изготовленных из одного и того же материала.

Примечание - Прочность на сдвиг сварного и клеевого соединений двух термопластичных и эластомерных листов зависит от типа материала, метода соединения листов, а также от величины нахлеста и качества сваривания (склеивания).

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:

ГОСТ EN 13416 Материалы кровельные и гидроизоляционные гибкие битумосодержащие и полимерные (термопластичные или эластомерные). Правила отбора образцов

3 Термины и определения

3.1 прочность на сдвиг сварного (клеевого) соединения: Максимальная разрушающая сила, необходимая при растяжении специально подготовленного образца для испытаний, сваренного (склеенного) внахлест, которая требуется для разрушения образца посредством сдвига одной половины образца относительно другой.

4 Сущность метода

Сущность метода заключается в растяжении образца сварного (клеевого) соединения с постоянной скоростью до его полного разрушения посредством сдвига одной половины образца относительно другой с непрерывной регистрацией силы растяжения.

5 Средства испытаний

Разрывная машина с устройством для регистрации усилия и растяжения образца для испытаний, обеспечивающая равномерную скорость перемещения захватов в соответствии с приведенными ниже техническими характеристиками.

Разрывная машина должна обеспечивать предельную нагрузку не менее 2000 Н и скорость перемещения захватов (100 +/- 10) мм/мин. Ширина захватов должна быть не менее 50 мм.

Захваты разрывной машины должны поддерживать или увеличивать давление, действующее на образец для испытаний, по мере увеличения воздействия нагрузки на образец. Образец должен быть закреплен таким образом, чтобы проскальзывание в захватах составляло не более 2 мм.

Способ крепления образца в захватах должен исключать возможность преждевременного разрушения образца внутри захвата или на его границе.

6 Отбор образцов

Отбор образцов материала проводят в соответствии с требованиями ГОСТ EN 13416.

7 Подготовка образцов для испытания

Полосы материала, предназначенные для сваривания (склеивания), кондиционируют в течение не менее 20 ч при температуре (23 +/- 2) °C и относительной влажности (30 +/- 70)%.

Полосы материала, вырезанные из листа, изготовленного из материала конкретного вида, сваривают (склеивают), используя метод(ы), применяемый(ые) при монтаже материала. Величину нахлеста по бокам и на концах устанавливают в нормативно-технической документации для материалов конкретных видов. Перед проведением испытания сваренные (склеенные) полосы материала выдерживают в течение не менее 2 ч при температуре (23 +/- 2) °C и относительной влажности (50 +/- 5)%, если по рекомендациям изготовителя конкретного материала не предусмотрено иное.

Испытание проводят на пяти образцах шириной (50 +/- 1) мм, вырезанных из сваренных (склеенных) полос материала перпендикулярно линии сваривания (склеивания). Длина образцов для испытаний должна быть такой, чтобы исходное расстояние между захватами было (200 +/- 5) мм, а участок сварного (клеевого) соединения находился посредине образца для испытаний (см. рисунок 1).

8 Проведение испытания

Образец для испытаний помещают в захваты разрывной машины так, чтобы продольные оси разрывной машины и захватов и продольные оси образца совпали между собой.

На каждый образец для испытания наносят метки, позволяющие заметить проскальзывание образца в захватах.

Расстояние между захватами должно быть в три-четыре раза больше ширины сварного (клеевого) соединения и находиться в пределах от 120 до 200 мм. Приложение предварительной нагрузки перед проведением испытания не требуется.

Испытания проводят при температуре (23 +/- 2) °C и постоянной скорости перемещения подвижного захвата (100 +/- 10) мм/мин.

Значения приложенной силы растяжения непрерывно регистрируют до тех пор, пока образец не разрушится.

9 Обработка результатов испытания

9.1 Информация об образцах для испытания

Фиксируют всю необходимую информацию об условиях подготовки и кондиционирования образцов сварного (клеевого) соединения.

9.2 Оценка результатов испытания

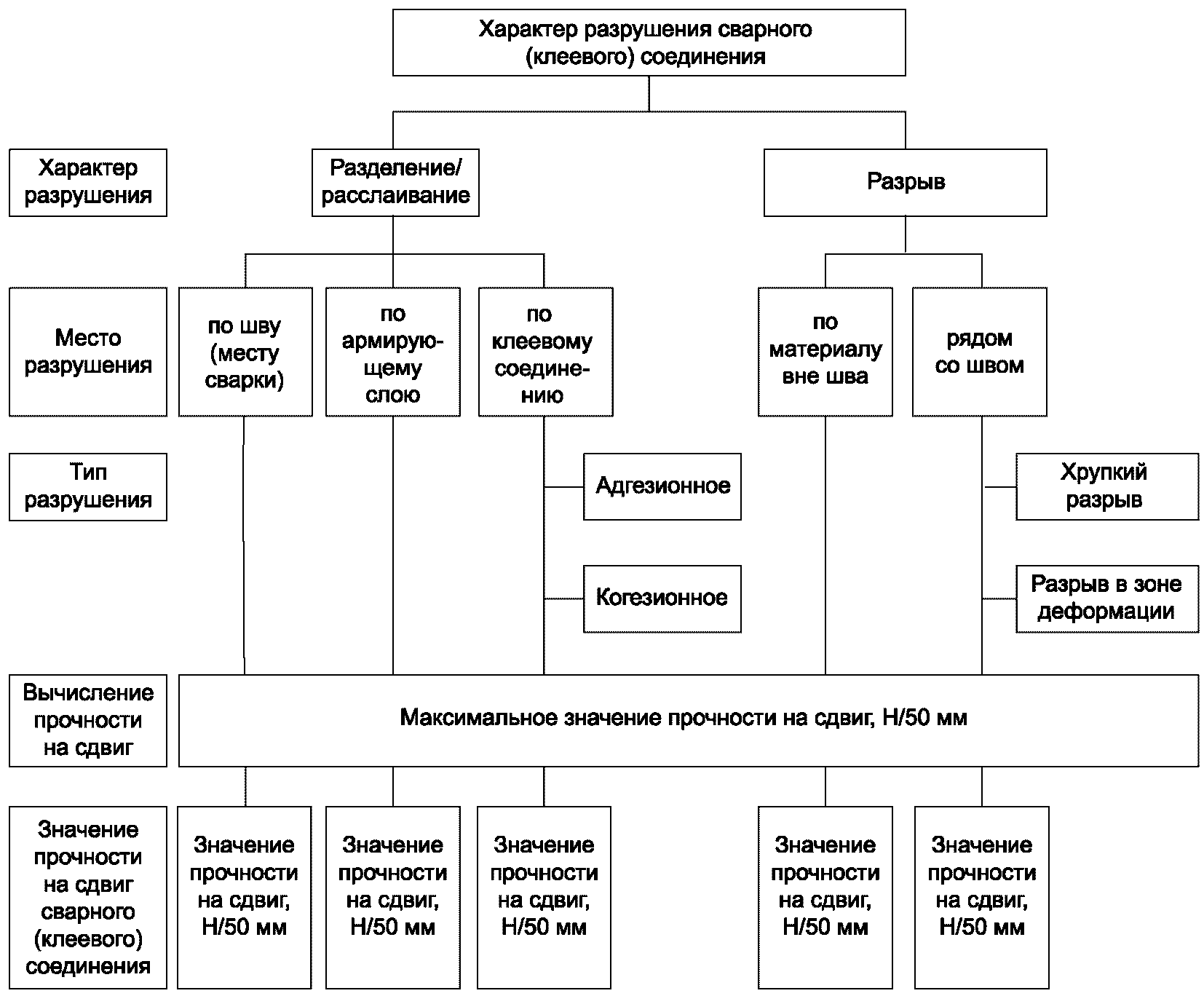

Фиксируют характер разрушения сварного (клеевого) соединения (см. приложение A).

Прочность на сдвиг сварного (клеевого) соединения для каждой серии из пяти образцов вычисляют как среднее арифметическое значение результатов испытаний пяти образцов и выражают в ньютонах.

В случае разрушения образца на расстоянии менее 10 мм от захватов или при его проскальзывании в захватах на расстояние, превышающее указанное в разделе 5, результаты испытаний не учитывают и проводят повторные испытания с использованием другого образца.

10 Протокол испытаний

a) ссылку на настоящий стандарт и отклонения от его требований;

b) данные, необходимые для идентификации испытуемого материала;

c) информацию о способах сваривания (склеивания) образцов;

d) информацию об отборе образцов в соответствии с разделом 6;

e) информацию о подготовке образцов в соответствии с разделом 7;

f) результаты испытаний в соответствии с разделом 9;

g) значение прочности на сдвиг сварного (клеевого) соединения и характер его разрушения;

h) любые особенности и отклонения, которые использовались или были обнаружены во время проведения испытаний;

i) дату проведения испытаний.
