ГОСТ 32126.23-2013 (IEC 60670-23:2006). Межгосударственный стандарт. Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения. Часть 23. Специальные требования к напольным коробкам и корпусам
(введен в действие Приказом Росстандарта от 26.08.2013 № 541-ст)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 11.05.2023 № 55). Документ включен в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011), и в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Комиссии Таможенного союза от 16.08.2011 № 768). Документ введен в действие с 1 января 2014 года.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ Р 50827.4-2009"]:::rst click n0 "https://bukva.ai/docs/gost-r-52032-2003" "ГОСТ Р 50827.4-2009. Национальный стандарт Российской Федерации. Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и ан" n1["ГОСТ 32126.23-2013"]:::doc click n1 "https://bukva.ai/docs/standart-gost-32126-23-2013" "ГОСТ 32126.23-2013. Межгосударственный стандарт. Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назна" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 26 августа 2013 г. № 541-ст
КОРОБКИ И КОРПУСЫ ДЛЯ ЭЛЕКТРИЧЕСКИХ АППАРАТОВ, УСТАНАВЛИВАЕМЫЕ В СТАЦИОНАРНЫЕ ЭЛЕКТРИЧЕСКИЕ УСТАНОВКИ БЫТОВОГО И АНАЛОГИЧНОГО НАЗНАЧЕНИЯ
СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ К НАПОЛЬНЫМ КОРОБКАМ И КОРПУСАМ
Boxes and enclosures for electrical accessories for household and similar fixed electrical installations. Part 23. Particular requirements for floor boxes and enclosures
ГОСТ 32126.23-2013 (IEC 60670-23:2006)
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».
1 ПОДГОТОВЛЕН Открытым акционерным обществом «Всероссийский научно-исследовательский институт сертификации» (ОАО «ВНИИС»)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 7 июня 2013 г. № 43)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 августа 2013 г. № 541-ст межгосударственный стандарт ГОСТ 32126.23-2013 (IEC 60670-23:2006) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60670-23:2006 Boxes and enclosures for electrical accessories for household and similar fixed electrical installation — Part 23: Particular requirements for floor boxes and enclosures (Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения. Часть 23. Специальные требования к напольным коробкам и корпусам) путем внесения изменений, объяснение которых приведено во введении к настоящему стандарту.
В настоящем стандарте применены следующие шрифтовые выделения:
Перевод с английского языка (en).
В разделе «Нормативные ссылки» и тексте настоящего стандарта ссылки на международные стандарты актуализированы.
6 Настоящий стандарт подготовлен на основе применения ГОСТ Р 50827.4-2009 (МЭК 60670-23:2006)
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60670-23:2006 «Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения. Часть 23. Специальные требования к напольным коробкам и корпусам».
Настоящий стандарт устанавливает дополнительные частные требования к соединительным коробкам и корпусам по отношению к IEC 60670-1:2002 «Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения. Часть 1. Общие требования».
Настоящий стандарт следует применять совместно с IEC 60670-1:2002.
Международные стандарты серии IEC 60670 на коробки и корпусы, применяемые в электроустановках напряжением до 1000 В переменного тока и 1500 В постоянного тока и подготовленные как модифицированные по отношению к указанным стандартам межгосударственные стандарты отражают современные требования к устройству электропроводок в низковольтных электроустановках, выполняемых в различного вида строительных конструкциях с применением различных строительных материалов.
Настоящий стандарт по построению, последовательности изложения требований, нумерации разделов, пунктов, подпунктов, таблиц и рисунков полностью соответствует IEC 60670-23:2006.
Применяют соответствующий раздел IEC 60670-1, за исключением следующего.
Дополнение за четвертым абзацем.
Требования настоящего стандарта распространяются на коробки и корпусы, предназначенные для установки на полу любого вида и защиты аппаратов от нагрузок до 1000 Н включительно.
Примечание - Требования к наружному применению разрабатываются.
Применяют соответствующий раздел IEC 60670-1.
Применяют соответствующий раздел IEC 60670-1, за исключением следующего.
3.106 чистовой пол (при применении внутри помещения) [finished floor (for indoor application)]: Пол, который несет нагрузку и на котором присутствует или отсутствует напольное покрытие, например ковровое, плиточное, виниловое или деревянное.
3.107 сухая обработка пола (dry treatment of floor): Процесс очистки и/или ухода без применения жидкости или с использованием небольшого количества жидкости. На пол наносят или распыляют необходимые вещества в количестве, не приводящем к образованию луж или намоканию напольного покрытия.
Примечание - Примеры сухой обработки: подметание веником или щеткой для чистки ковров, уборка пылесосом, уборка с применением сухого чистящего порошка, чистка сухим шампунем, чистка жидким шампунем для ковров, уборка с применением очищающих наполнителей (жидкий химический очистительный состав, нанесенный на твердый материал, применяемый для сбора мусора, например влажные опилки, влажная ткань и т.п.).
3.108 влажная обработка пола (wet treatment of floor): Процесс очистки и/или ухода, требующий применения жидкости в количестве, не позволяющем исключить образование луж или намокание напольного покрытия в течение короткого промежутка времени.
Примечание - Примеры влажной обработки: чистка влажной щеткой, ручное или механическое протирание.
Применяют соответствующий раздел IEC 60670-1.
5. Общие требования к испытаниям
Применяют соответствующий раздел IEC 60670-1.
Соответствующий раздел IEC 60670-1 не применяют.
Применяют соответствующий раздел IEC 60670-1, за исключением следующего.
Примечание - В Испании степень защиты напольных коробок и корпусов должна быть не менее IPX4.
7.7 Настоящий пункт не применяют.
7.101 В зависимости от типа крышки.
7.101.1 Корпус с удаляемой крышкой.
7.101.2 Корпус с закрепленной крышкой.
Применяют соответствующий раздел IEC 60670-1, за исключением следующего.
c) обозначение степени защиты IP от попадания воды наносят только на напольные корпусы, классифицируемые по 7.2.101.3.
Обозначение степени защиты IP должно быть видимым в нормальном режиме эксплуатации.
Дополнение за перечислением j):
k) маркировку наносят внутри коробки (например, под крышкой) для указания на то, что коробка предназначена для применения «только при сухой обработке» пола или «не предназначена для влажной обработки» пола.
Примечание - Маркировка может быть нанесена в виде таблички или графического обозначения.
Применяют соответствующий раздел IEC 60670-1.
10. Защита от поражения электрическим током
Применяют соответствующий раздел IEC 60670-1.
Применяют соответствующий раздел IEC 60670-1, за исключением следующего.
11.2 Настоящий пункт не применяют.
Применяют соответствующий раздел IEC 60670-1, за исключением следующего.
12.101 Отверстия для кабелей для подключенного оборудования
Отверстия для кабелей или жил для подключенного оборудования в напольных коробках и корпусах должны защищать кабели или жилы от повреждения.
При эксплуатации (кабель или жила подключена к оборудованию) не требуется закрывать все отверстия, расположенные на открытой поверхности напольных коробок или корпусов для скрытой установки, классифицируемых по 7.2.101.1, если размер каждого незакрытого отверстия по одному из направлений менее 20 мм. Наличие таких отверстий допускается в напольных коробках или корпусах, классифицируемых по 7.2.101.2.
Когда оборудование не находится в эксплуатации, степень защиты всех отверстий, расположенных на открытой поверхности напольных коробок или корпусов для скрытой установки, классифицируемых по 7.2.101.1, должна быть не менее IP20 или должна быть предусмотрена возможность их закрытия, при этом крышка должна находиться на одном уровне с поверхностью, на которой она расположена. Наличие таких отверстий допускается в напольных коробках и корпусах, классифицируемых по 7.2.101.2.
Проверку проводят путем внешнего осмотра и измерения.
12.102 Корпусы должны защищать аппараты и вставленные вилки от нагрузок.
Крышки корпусов, классифицируемых по 7.101.2, допускается удалять только с применением инструмента.
Проверку проводят путем внешнего осмотра.
12.103 Напольные корпусы, классифицируемые по 7.2.101.2, должны выступать над поверхностью пола не менее чем на 19 мм.
Проверку проводят путем внешнего осмотра и измерения.
13. Устойчивость к старению, воздействию влаги и проникновению твердых частиц
Применяют соответствующий раздел IEC 60670-1, за исключением следующего.
Непосредственно после завершения испытаний в коробке или корпусе не должно быть воды.
13.3.101 Степень защиты напольных корпусов, классифицируемых по 7.2.101.1, при монтаже, как и при нормальном режиме эксплуатации, должна быть не менее IP20.
Напольные корпусы, классифицируемые по 7.2.101.2, должны выдерживать испытания на обеспечение степени защиты IPX4 по ГОСТ 14254 при установке следующим образом:
Напольный корпус устанавливают в соответствии с инструкцией на плоской поверхности из непроницаемого материала с закрытой крышкой (крышками), если ее используют. Кабели не подключают. Монтажная поверхность должна выступать на 50 мм в каждом направлении от периметра крышки напольной коробки в месте ее соприкосновения с монтажной поверхностью. Должна быть обеспечена маскировка всех соединений напольной коробки, находящихся на расстоянии более 19 мм над поверхностью пола, с помощью непроницаемой ленты или других непроницаемых материалов.
Напольные корпусы, классифицируемые по 7.2.101.3, должны выдерживать испытания на обеспечение степени защиты IPX4 по ГОСТ 14254 при установке следующим образом:
Напольный корпус устанавливают в соответствии с инструкцией на плоской поверхности из непроницаемого материала с закрытой крышкой (крышками), если ее используют. Кабели не подключают. Монтажная поверхность должна выступать на 50 мм в каждом направлении от периметра крышки напольной коробки в месте ее соприкосновения с монтажной поверхностью.
14. Испытания на сопротивление и электрическую прочность изоляции
Применяют соответствующий раздел IEC 60670-1.
Применяют соответствующий раздел IEC 60670-1, за исключением следующего.
15.3 За первым абзацем:
Высота падения бойка при испытаниях на удар (таблица 8) напольных коробок или корпусов должна составлять 500 мм.
15.101 Испытание на сжатие всех коробок, предназначенных для напольной установки
Коробки, предназначенные для напольной установки, должны выдерживать нагрузки, возможные при нормальном режиме эксплуатации.
Проверку выполняют следующим испытанием:
Коробку устанавливают в соответствии с инструкцией изготовителя в горизонтальном положении на листе фанеры, имитирующем пол. Затем к крышке коробки и специальным частям, при их наличии, прилагают нагрузку (см. рисунок 101):
a) к поверхности крышки площадью 1 см2 постепенно прилагают силу 500 Н в месте, в котором ожидается наибольший прогиб.
Крышка и напольная коробка или корпус должны выдерживать испытательную силу в течение 1 мин, при этом прогиб должен быть не более 3 мм. Прогиб измеряют, когда значение силы достигает указанного значения. Не допускается прогиб фанеры и сжатие уплотнения. Постоянная деформация, которую измеряют через 1 ч после удаления испытательной силы, в любой точке крышки, кроме прогиба фанеры или сжатия уплотнения, не должна превышать 1 мм;
b) постепенно прилагают силу 50 Н/см2 (общая максимальная сила 1000 Р) к листу фанеры толщиной 9 мм по всей поверхности крышки.
Не должно происходить повреждения средств удерживания коробки на полу.
Применяют соответствующий раздел IEC 60670-1.
17. Пути утечки, электрические зазоры и расстояния через герметизирующий компаунд
Применяют соответствующий раздел IEC 60670-1.
18. Тепло- и огнестойкость изоляционных материалов
Применяют соответствующий раздел IEC 60670-1.
Применяют соответствующий раздел IEC 60670-1.
Применяют соответствующий раздел IEC 60670-1.
Применяют соответствующий раздел IEC 60670-1.

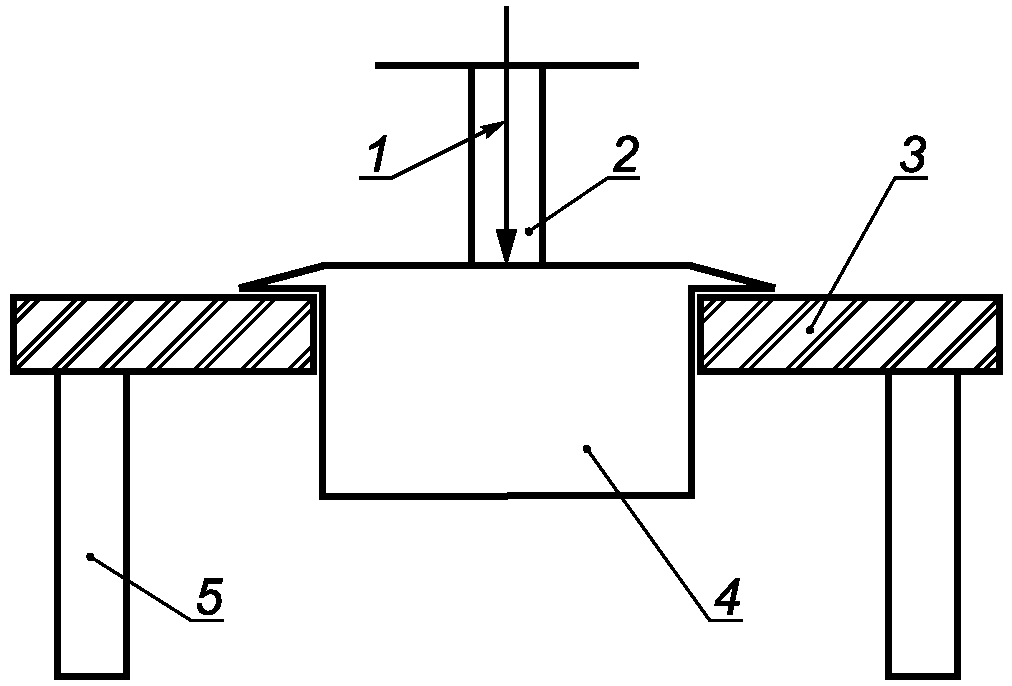

Рисунок 101 — Место приложения силы при испытании сжатием по 15.101
