Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. № 1890-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СВЕТОВОЗВРАЩАЮЩИЕ ЭЛЕМЕНТЫ ДЕТСКОЙ И ПОДРОСТКОВОЙ ОДЕЖДЫ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Light retroreflective elements of child's and juvenile clothing. General technical requirements

ГОСТ 32074-2013

МКС 13.340.10

59.080.30

Дата введения 1 июля 2015 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 412 «Текстиль», Открытым акционерным обществом «Всероссийский научно-исследовательский институт сертификации» (ОАО «ВНИИС»)

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2013 г. № 44)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. № 1890-ст ГОСТ 32074-2013 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2015 г.

5 Настоящий стандарт подготовлен на основе применения ГОСТ Р 51835-2001

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт распространяется на световозвращающие материалы, применяемые при изготовлении детской и подростковой одежды в качестве отделочных сигнальных элементов для визуального обозначения присутствия человека в лучах направленного света, например, автомобильных фар.

Настоящий стандарт устанавливает требования к эксплуатационным характеристикам и методам испытаний световозвращающих материалов, содержит указания по их использованию в одежде. Стандарт не распространяется на аксессуары, прикрепляемые к одежде.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ ISO 3758-2010 Изделия текстильные. Маркировка символами по уходу

ГОСТ 7000-80 Материалы текстильные. Упаковка, маркировка, транспортирование и хранение

ГОСТ 8978-2003 Кожа искусственная и пленочные материалы. Методы определения устойчивости к многократному изгибу

ГОСТ 10581-91 Изделия швейные. Маркировка, упаковка, транспортирование и хранение

ГОСТ 21050-2004 Ткани для спецодежды. Метод определения устойчивости к сухой химической чистке

ГОСТ 24957-81 Кожа искусственная и синтетическая. Маркировка, упаковка, транспортирование и хранение

ГОСТ 30157.1-95 Полотна текстильные. Методы определения изменения линейных размеров после мокрых обработок или химической чистки. Режимы обработки

ГОСТ Р 12.4.219-99 Система стандартов безопасности труда. Одежда специальная сигнальная повышенной видимости. Технические требования

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 световозвращение: Отражение, при котором световой поток возвращается в направлениях, близких направлению, по которому он исходил.

3.2 световозвращающий материал: Материал, обладающий световозвращающими свойствами.

3.3 сигнальный элемент: Деталь одежды, изготовленная из световозвращающего материала, предназначенная для обеспечения заметности в лучах направленного света.

3.4 угол наблюдения ( \alpha ): Угол, образуемый осью освещения и осью наблюдения. Угол наблюдения всегда является положительным и для световозвращающих материалов ограничивается значениями обычно не более 1°30'.

3.5 угол освещения ( \beta ): Угол, образуемый осью освещения и исходной осью, проходящей через центр устройства для определения световозвращающих характеристик. Угол освещения обычно не превышает 90°, для световозвращающих материалов ограничен 40°.

3.6 коэффициент световозвращения (R'): Частное от деления коэффициента силы света на поверхности световозвращающего материала на ее площадь.

4 Классы световозвращающих материалов

4.1 Световозвращающие материалы для изготовления сигнальных элементов в одежде поставляют метражными полотнами или полосами шириной 50 мм. По согласованию с заказчиком допускается поставка и применение полос другой ширины.

4.2 Световозвращающие материалы в зависимости от значения коэффициента световозвращения подразделяют на два класса: 1 и 2. Второму классу соответствуют материалы, имеющие более высокие световозвращающие характеристики, чем материалы первого класса.

5 Технические требования

5.1 Технические требования к световозвращающему материалу

5.1.1 Световозвращающие материалы должны быть безопасны для здоровья и не оказывать вредного воздействия на организм человека.

5.1.2 Световозвращающий материал должен иметь коэффициент световозвращения не менее указанного в таблицах 1 или 2 в зависимости от класса материала.

Таблица 1

Минимальный коэффициент световозвращения для световозвращающих материалов 1-го класса, кд/(лк·м2)

Минимальный коэффициент световозвращения для световозвращающих материалов 2-го класса, кд/(лк·м2)

5.1.3 Световозвращающий материал должен быть устойчив к перепадам температур (от плюс 50 °C до минус 30 °C).

5.1.4 Коэффициент световозвращения материала 1-го класса после физико-механических испытаний должен быть не менее 100 кд/(лк·м2) при значении угла наблюдения 12' и угла освещения 5°, материала 2-го класса — не менее 140 кд/(лк·м2).

5.1.5 Изменение линейных размеров световозвращающего материала после мокрой обработки не должно превышать +/- 3%. Срезы световозвращающего материала не должны осыпаться или отслаиваться при стирке.

5.1.6 Маркировка и упаковка световозвращающего материала должна соответствовать требованиям ГОСТ 24957 со следующим дополнением: на товарном ярлыке указывают класс световозвращающего материала, гарантийный срок хранения.

5.1.7 Указания по способам ухода оформляют символами согласно ГОСТ ISO 3758.

5.2 Технические требования к сигнальным элементам

5.2.1 Сигнальные элементы из световозвращающего материала располагают на одежде таким образом, чтобы они не были закрыты при движении человека и способствовали зрительному восприятию. Световозвращающий материал должен быть равномерно распределен вокруг торса.

5.2.2 Сигнальные элементы настрачивают на детали одежды строчкой частотой не более 5 стежков на 10 мм, на расстоянии 2 — 3 мм от края элемента или приклеивают. Рекомендуется наносить сигнальные элементы в виде горизонтальных и вертикальных полос: на полочку, спинку, внешнюю часть рукавов, нижнюю наружную часть брюк на расстоянии от нижнего края детали изделия не менее 3 см (для детской) и 5 см (для подростковой одежды). Допускается использование сигнальных элементов в виде прерывистых полос, логотипов или другой формы. Минимальная площадь сигнального элемента 25 см2. Сигнальные элементы могут располагаться также на головном уборе, ранце, рукавицах, обуви и других изделиях.

5.2.3 Рекомендуемые площади световозвращающего материала в детской и подростковой одежде для различных возрастных групп указаны в таблице 3.

Таблица 3

Рекомендуемые площади световозвращающего материала в детской и подростковой одежде

Рекомендуемые схемы расположения сигнальных элементов даны в приложении A.

5.2.4 Маркировка и упаковка швейных изделий с элементами из световозвращающих материалов должны соответствовать ГОСТ 10581 со следующим дополнением: на товарном ярлыке указывают класс световозвращающего материала, например, «СВМ I кл.».

6 Методы испытаний

6.1 Отбор и подготовка образцов

Точечные образцы для испытаний отбирают случайным образом из партии готового материала. Из различных упаковочных единиц каждого артикула материала отбирают не менее трех полос длиной не менее 5 м каждая или трех плоских поверхностей размером не менее (500 x 500) мм. Из каждого точечного образца вырезают по три элементарных образца для каждого испытания. Допускается вырезать по одному элементарному образцу, который должен соответствовать установленным требованиям. Размер и форма элементарных образцов должны соответствовать требованиям технической документации для каждого испытания.

Образцы перед испытаниями выдерживают не менее 24 ч при температуре (20 +/- 2) °C и относительной влажности (65 +/- 5)%. Если условия испытаний отличаются от указанных, то до проведения испытаний кондиционированные элементарные образцы помещают в закрытые контейнеры, испытания проводят не более чем через 5 мин после кондиционирования или изъятия образца из контейнера.

6.2 Методы определения коэффициента световозвращения

6.2.1 Метод определения коэффициента световозвращения по ГОСТ Р 12.4.219. Коэффициент световозвращения R1 рассчитывают по формуле:

R^{1} = \frac{R}{A} , (1)

где R — коэффициент силы света на плоскости световозвращающего материала, кд/лк;

A — площадь световозвращающей поверхности, м2.

Измерения проводят на квадратных образцах размерами (100 x 100) мм. Допускается использовать образцы других размеров.

6.2.2 Ориентированность материала оценивают при измерении коэффициента световозвращения при двух взаимно перпендикулярных положениях элементарного образца. Испытания проводят при угле наблюдения и угле отражения в соответствии с 6.2.3. Значения коэффициента световозвращения, полученные при двух взаимно перпендикулярных положениях элементарного образца, не должны отличаться более чем на 25% и быть не менее указанных в 5.1.2.

6.2.3 Определение коэффициента световозвращения материала после физико-механических испытаний проводят при угле наблюдения 20' и угле освещения 5°.

Примечание - Допускается проводить испытания при угле наблюдения 12' и угле освещения 5° по требованию потребителя.

6.2.4 Испытания световозвращающего материала допускается проводить на ретромере отраженного света, обеспечивающем указанный в 6.2.2 угол наблюдения и освещения. Арбитражными являются испытания по 6.2.1.

6.3 Методы определения устойчивости световозвращающих материалов к физико-механическим воздействиям

6.3.1 Устойчивость к многократному изгибу

Испытания проводят по ГОСТ 8978, метод 1. Испытания проводят без предварительного растяжения. Световозвращающий материал, изготовленный в виде полосы, для проведения испытаний настрачивают на ткань. Измерения световозвращающих характеристик проводят после 7500 циклов многократного изгиба.

6.3.2 Устойчивость к стирке

Испытания по определению изменения линейных размеров после мокрой обработки и устойчивости световозвращающего материала к стирке проводят в соответствии с ГОСТ 30157.1. Режим и параметры мокрой обработки устанавливают по программе стиральной машины для «хлопчатобумажных тканей». Глажение не производят.

Примечание - Допускается проводить глажение через хлопчатобумажную, белую, неаппретированную ткань.

6.3.2.1 Проведение испытаний по определению устойчивости к стирке:

элементарные образцы световозвращающего материала размерами не менее (250 x 50) мм настрачивают или наклеивают на расстоянии не менее 50 мм друг от друга на ткань, изменение линейных размеров которой после мокрой обработки не более +/- 3%.

Цикл стирки повторяют три раза. По окончании последнего цикла стирки образцы сушат при температуре (50 +/- 5) °C.

Примечание - Допускается цикл стирки повторять столько раз, сколько указано в нормативном документе на материал, но не менее трех раз.

6.3.2.2 Элементарные образцы выдерживают в климатических условиях в соответствии с 6.1 и проводят измерения коэффициента световозвращения.

6.3.3 Устойчивость к химической чистке

Испытания проводят по ГОСТ 21050 со следующим изменением: образцы высушивают при температуре (50 +/- 5) °C.

Примечание - Испытания устойчивости материала к стирке или химической чистке выбирают в зависимости от маркировки по способам ухода за материалом и одеждой.

6.3.4 Стойкость к перепадам температур

Метод определения стойкости световозвращающего материала к перепадам температур в соответствии с ГОСТ Р 12.4.219 (смотри 7.4.4).

7 Транспортирование и хранение

7.1 Транспортирование и хранение световозвращающих материалов — в соответствии с ГОСТ 7000.

7.2 Транспортирование и хранение швейных изделий с элементами световозвращающих материалов — по ГОСТ 10581.

8 Гарантии изготовителя

Изготовитель гарантирует, что световозвращающий материал безопасен для здоровья и сохраняет световозвращающие характеристики в течение гарантийного срока хранения.

Гарантийный срок хранения световозвращающего материала — два года с момента изготовления.

Приложение А (рекомендуемое)

ПРИМЕРЫ РАСПОЛОЖЕНИЯ СИГНАЛЬНЫХ ЭЛЕМЕНТОВ ИЗ СВЕТОВОЗВРАЩАЮЩИХ МАТЕРИАЛОВ

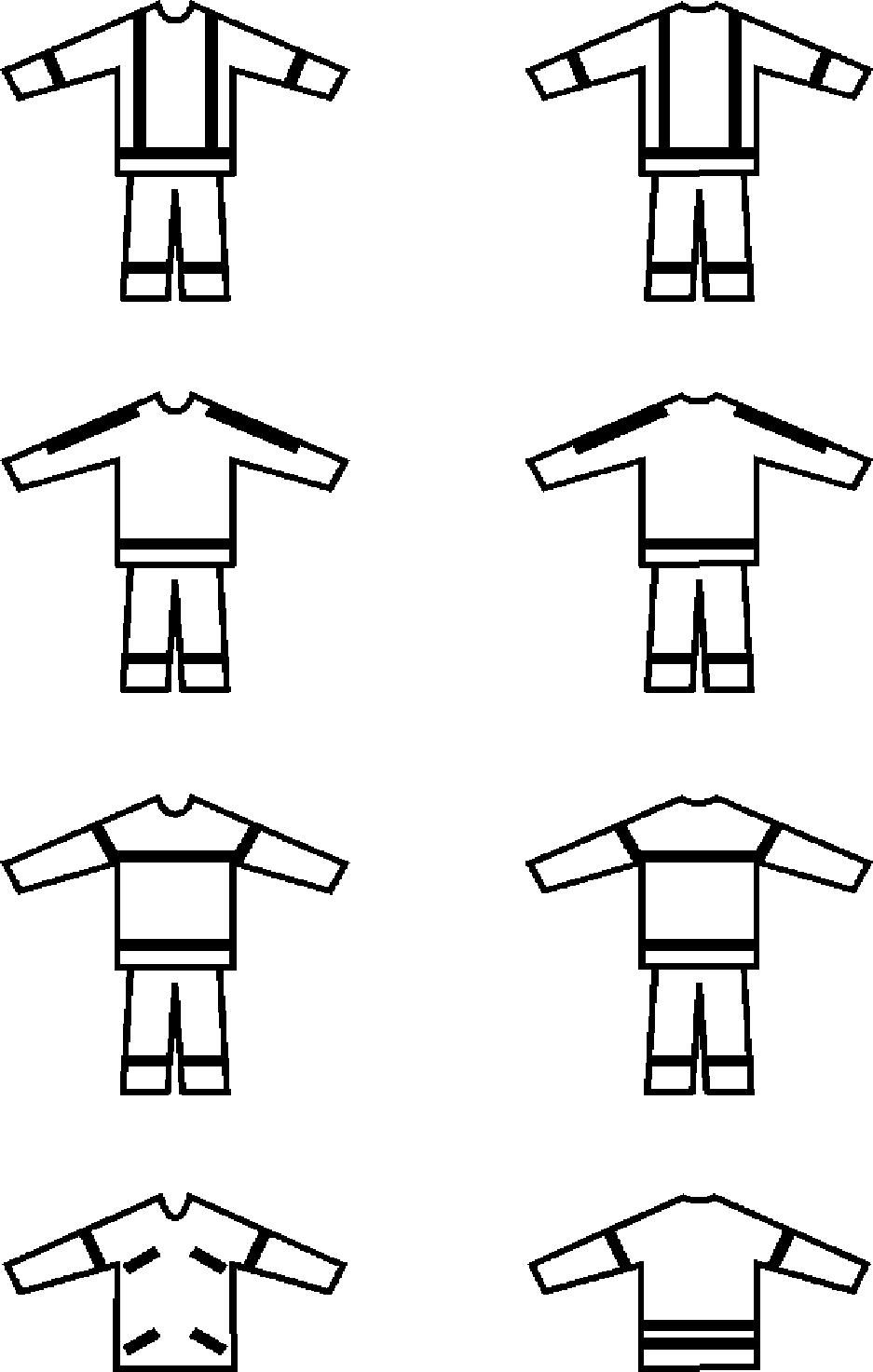

Рисунок А.1, лист 1 — Расположение сигнальных элементов на верхней

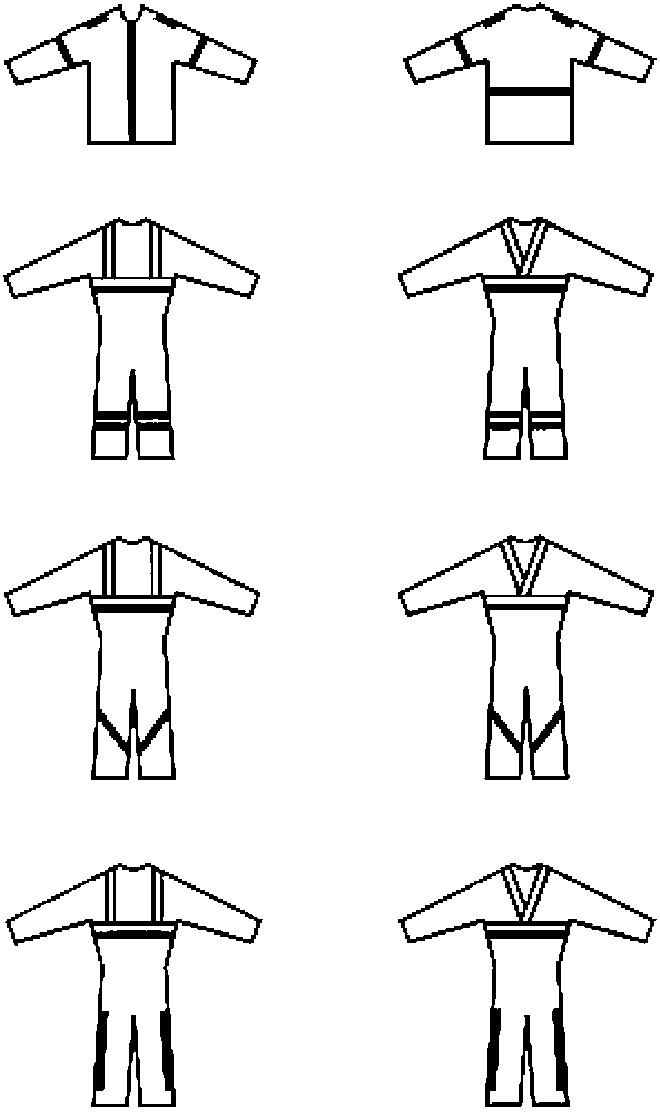

Рисунок А.1, лист 2

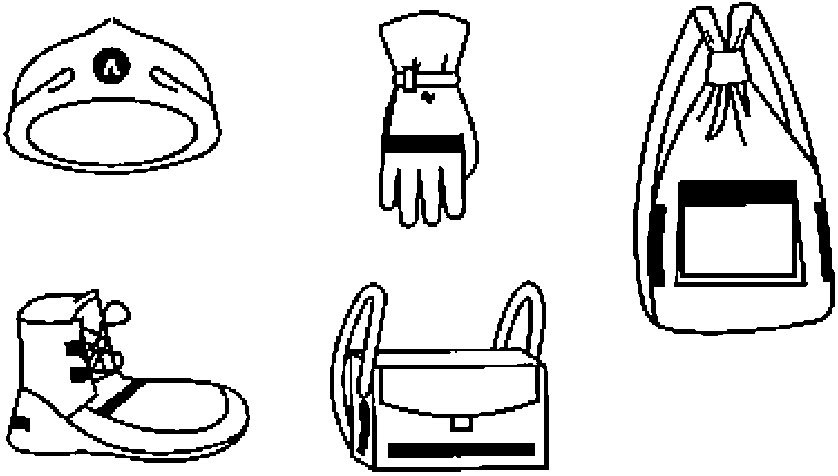

Рисунок А.2 — Расположение сигнальных элементов на изделиях, дополняющих одежду

1 — нагрудник, 2 — лямки с поясом, 3 — нарукавная повязка

Рисунок А.3 — Съемные сигнальные элементы
