ГОСТ 31.2031.01-91. Межгосударственный стандарт. Приспособления сборно-разборные переналаживаемые для сборки деталей под сварку. Типы, параметры и размеры
(утв. и введен в действие Постановлением Госстандарта СССР от 24.04.1991 № 562)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1992 года.
Утвержден и введен в действие
Постановлением Государственного
комитета СССР по управлению
качеством продукции и стандартам
от 24 апреля 1991 г. № 562
ПРИСПОСОБЛЕНИЯ СБОРНО-РАЗБОРНЫЕ ПЕРЕНАЛАЖИВАЕМЫЕ
ДЛЯ СБОРКИ ДЕТАЛЕЙ ПОД СВАРКУ
Readjustable built-up detachable fixtures for assembly
of elements to be welded. Types, parameters and dimensions
1 июля 1992 года
1. РАЗРАБОТАН И ВНЕСЕН Министерством оборонной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 24.04.91 № 562
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 10242-81 | 9 |
Настоящий стандарт распространяется на переналаживаемые накладные сборно-разборные приспособления (далее — приспособления), их детали и сборочные единицы.
Приспособления предназначены для сборки под сварку цилиндрических деталей с гладкими и резьбовыми отверстиями, стержней и плоскостных деталей.
Требования пп. 1, 2, 4, 6 - 10 являются обязательными, другие требования настоящего стандарта — рекомендуемыми.
1. Размеры деталей, устанавливаемых под сварку, должны соответствовать указанным в табл. 1.
2. Стандарт устанавливает типы приспособлений в зависимости от способа их базирования:
2 — по двум плоскостям и отверстию;
3 — по плоскости и двум отверстиям;
4 — по двум плоскостям и риске;
5 — по плоскости, отверстию и риске.
3. Детали и сборочные единицы приспособлений по функциональному назначению подразделяются на базовые, соединительные, опорно-направляющие, фиксирующие и крепежные.
4. Стандарт устанавливает серии приспособлений, основные параметры которых должны соответствовать указанным в табл. 2.
| Серия | Диаметр базовой детали, мм | Собираемые приспособления | |
| Габаритные размеры, мм, не более | Масса, кг, не более | ||
| 1 | 16 | 835·415·200 | 8,0 |
| 2 | 20 | 1530·830·200 | 12,0 |
5. Основными конструктивными элементами соединения деталей приспособления являются: конические и цилиндрические базовые отверстия, П-образные пазы и выступы, зубчатые зацепления.

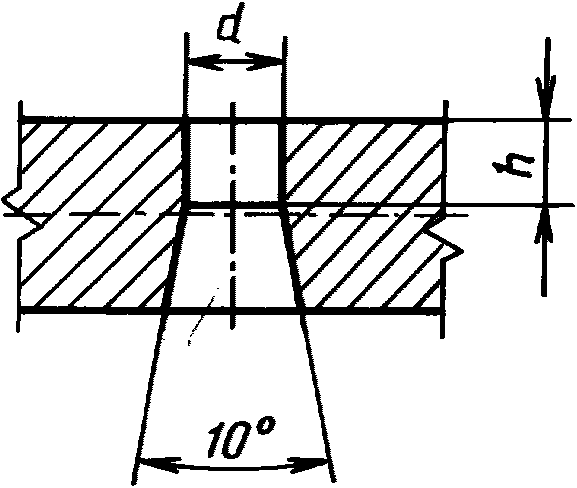

6. Основные размеры конических базовых отверстий должны соответствовать указанным на черт. 1 и в табл. 3. Предельные отклонения углового размера — \pm \frac{AT11}{2} .
| Серия | d | h |
|---|---|---|
| 1 | 6,2 | 5,7 |
| 2 | 8,2 | 9,7 |
7. Основные размеры цилиндрических базовых отверстий должны соответствовать указанным в табл. 4. Предельные отклонения размеров диаметров в соединительных деталях — H9.
| Серия | Диаметр базового отверстия, мм | |
| в соединительных деталях | в других деталях | |
| 1 | 16 | 6, 8, 10 |
| 2 | 20 | 8, 10, 12 |
8. Ширина П-образных пазов и выступов должна составлять 12 мм. Предельные отклонения — H9, h9 соответственно.

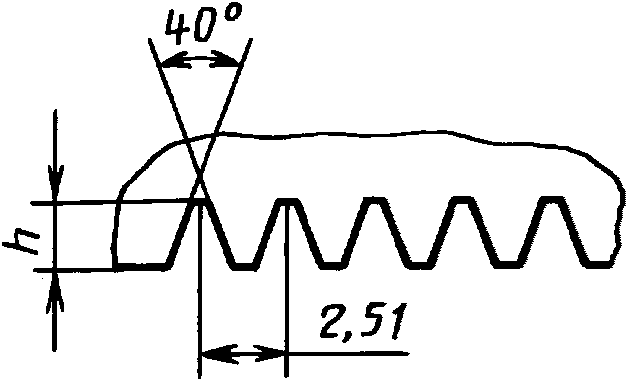

9. Основные размеры зубчатых зацеплений должны соответствовать указанным на черт. 2 и в табл. 5. Степень точности зубчатых зацеплений — 7-В ГОСТ 10242.
| Серия | Высота зуба h | Модуль |
| 1 | 1,5 | 0,8 |
| 2 | 1,8 |
10. Неуказанные предельные отклонения размеров деталей и сборочных единиц приспособлений:
H14, h14, \pm \frac{IT14}{2} , \pm \frac{AT14}{2} .
11. Примеры типовых схем компоновок приспособлений приведены в приложении.
Справочное
ПРИМЕРЫ ТИПОВЫХ СХЕМ КОМПОНОВОК ПРИСПОСОБЛЕНИЙ

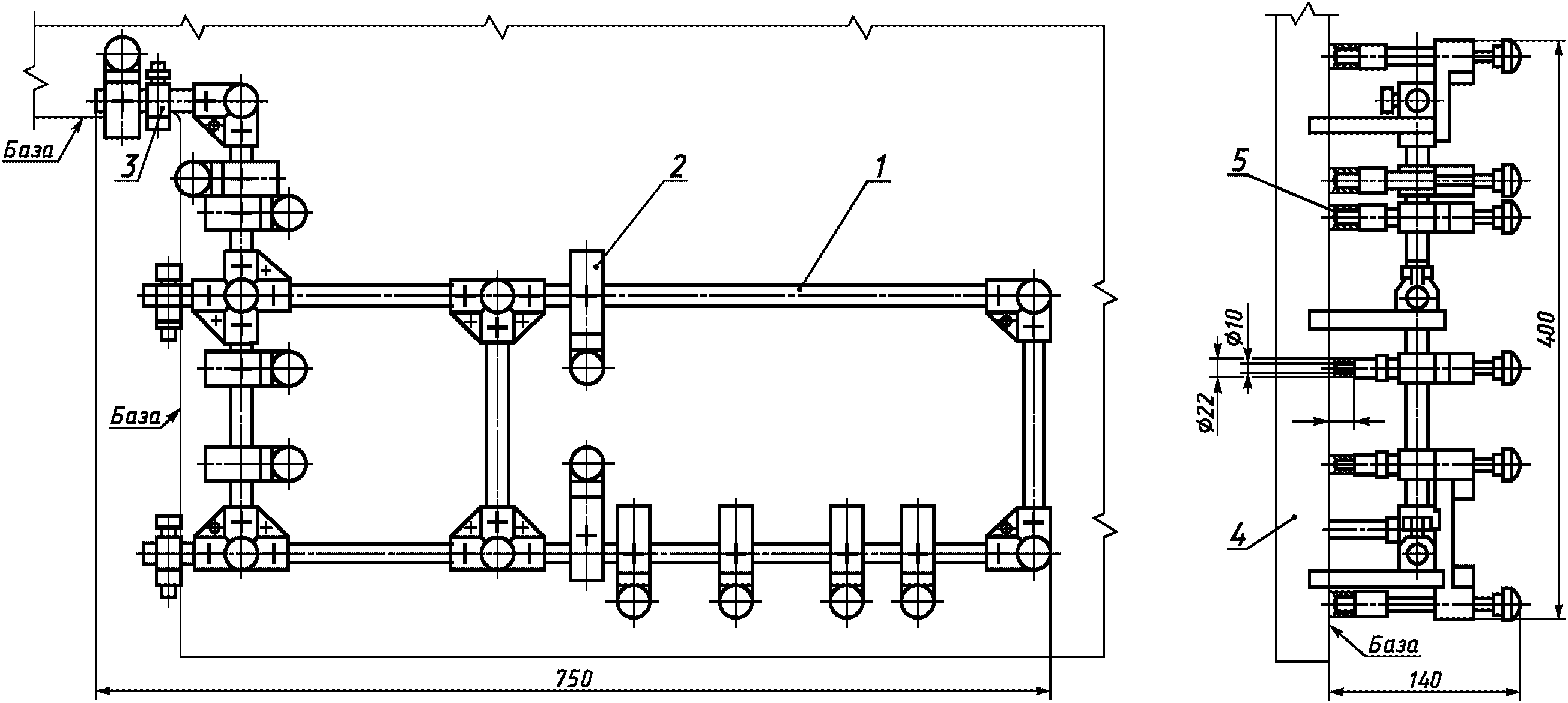

Приспособление с базированием по трем плоскостям (тип 1)
1 — каркас приспособления (1 шт.); 2 — сборочная единица
фиксации (11 шт.); 3 — сборочная единица базирования
(3 шт.); 4 — корпус изделия (1 шт.); 5 — привариваемая
цилиндрическая деталь с гладким отверстием (11 шт.)

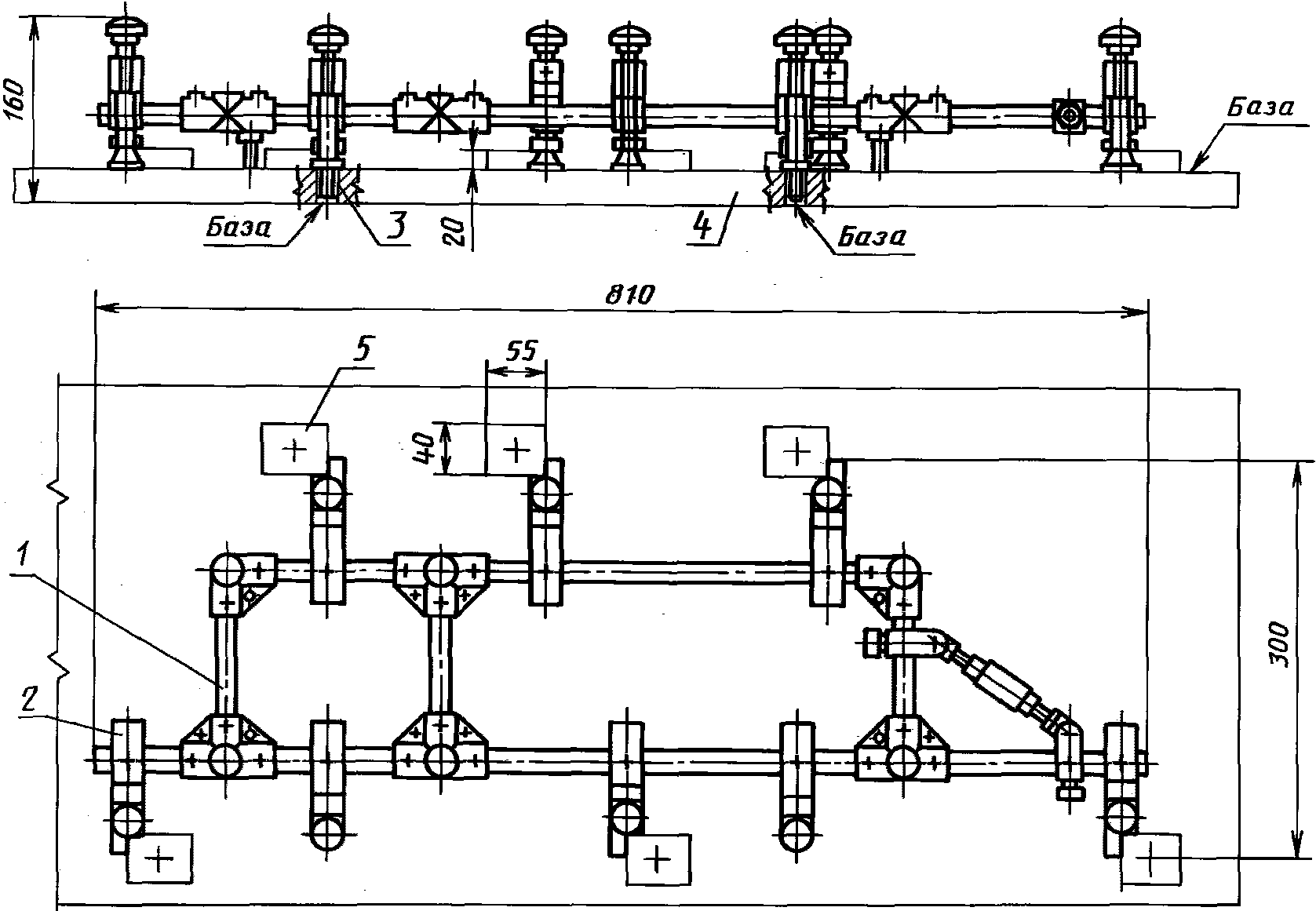

по двум плоскостям и отверстию (тип 2)
1 — каркас приспособления (1 шт.); 2 — сборочная
единица фиксации (6 шт.); 3 — сборочная единица
базирования (2 шт.); 4 — корпус изделия (1 шт.);
5 — привариваемый стержень (7 шт.)

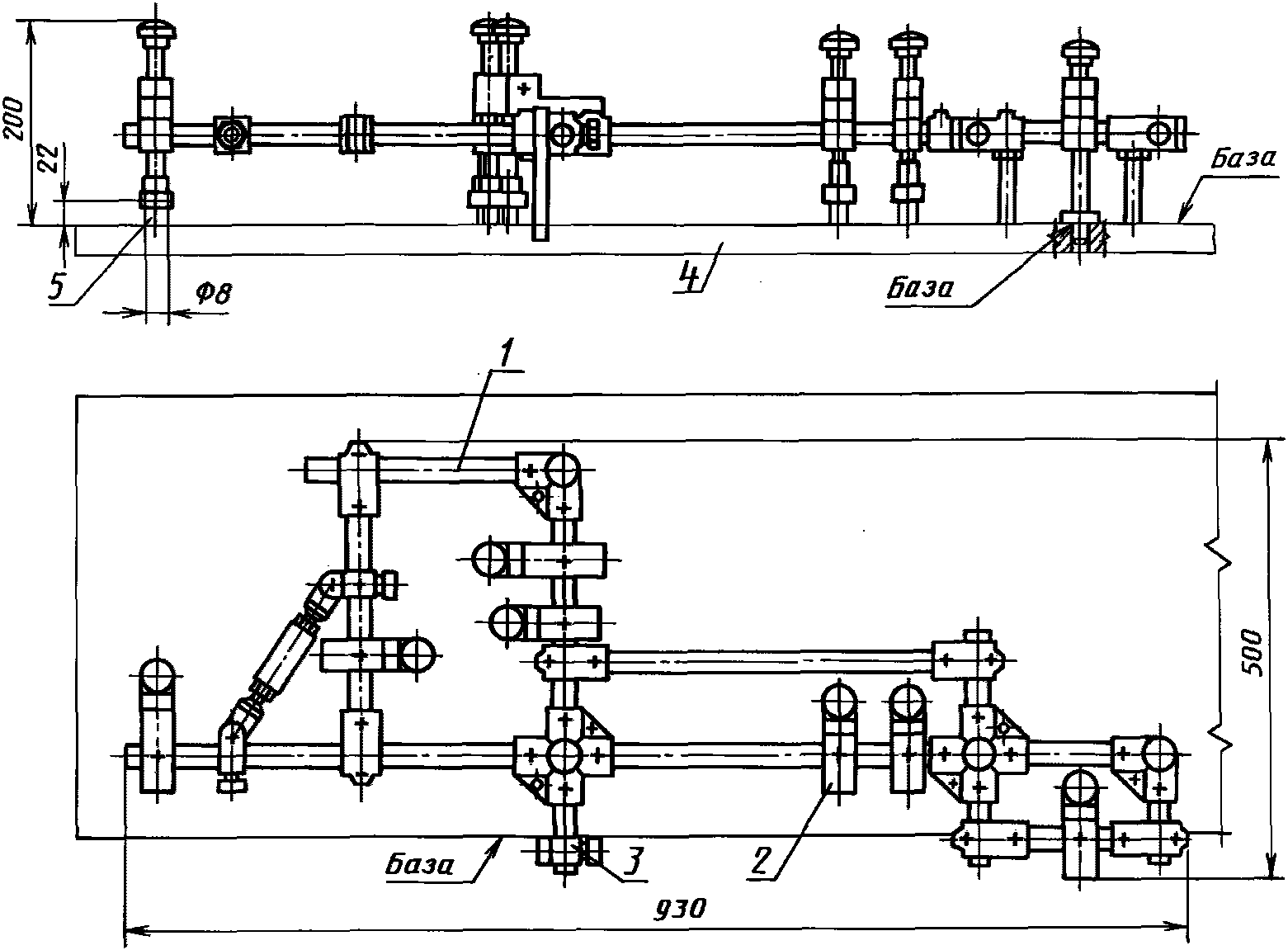

по плоскости и двум отверстиям (тип 3)
1 — каркас приспособления (1 шт.);
2 — сборочная единица фиксации (6 шт.); 3 — сборочная
единица базирования (2 шт.); 4 — корпус изделия (1 шт.);
5 — привариваемая плоскостная деталь (6 шт.)

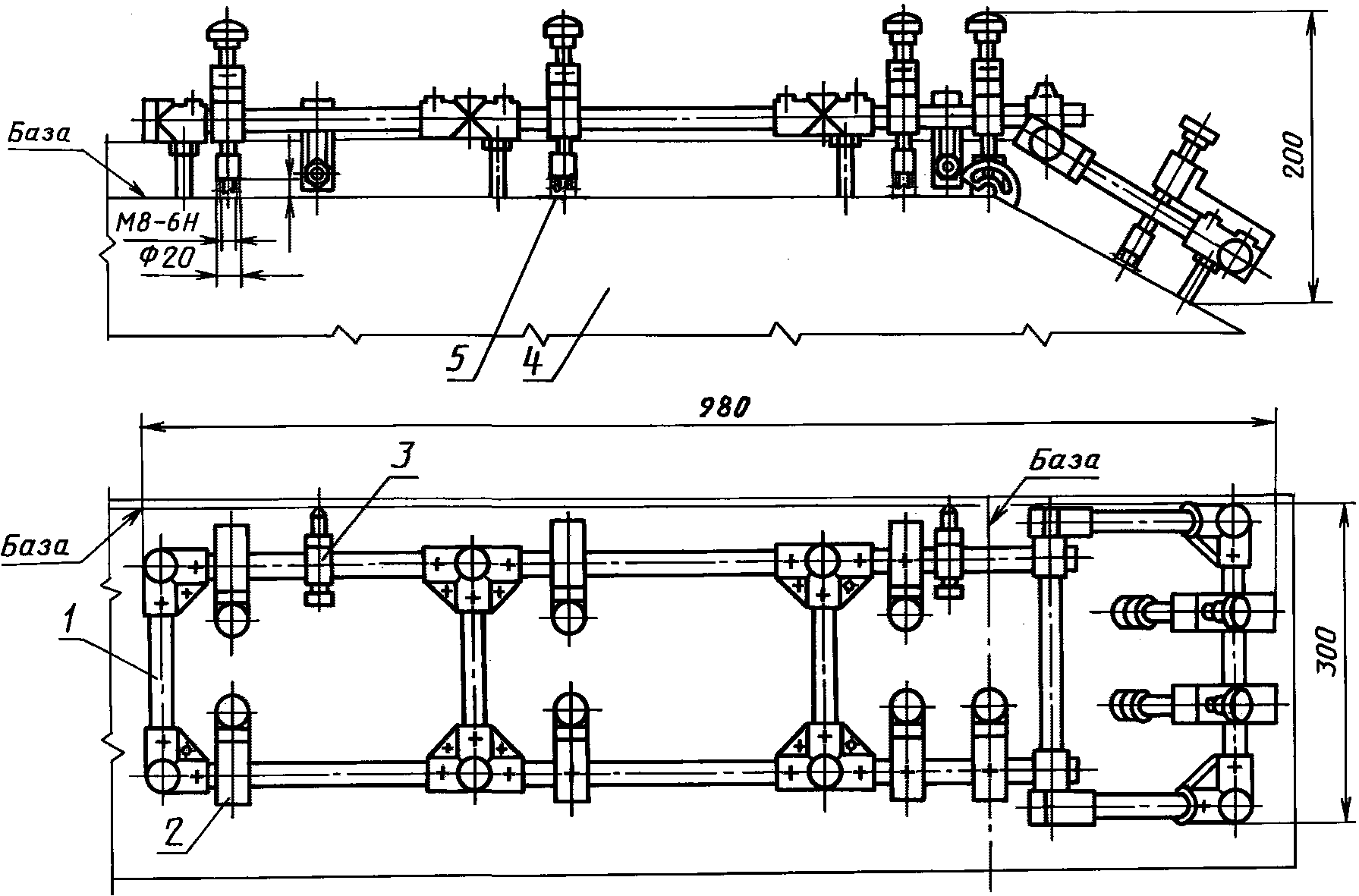

(длина приспособления 980 мм)
1 — каркас приспособления (1 шт.); 2 — сборочная единица
фиксации (9 шт.); 3 — сборочная единица базирования (2 шт.);
4 — корпус изделия (1 шт.); 5 — привариваемая цилиндрическая
деталь с резьбовым отверстием (9 шт.)

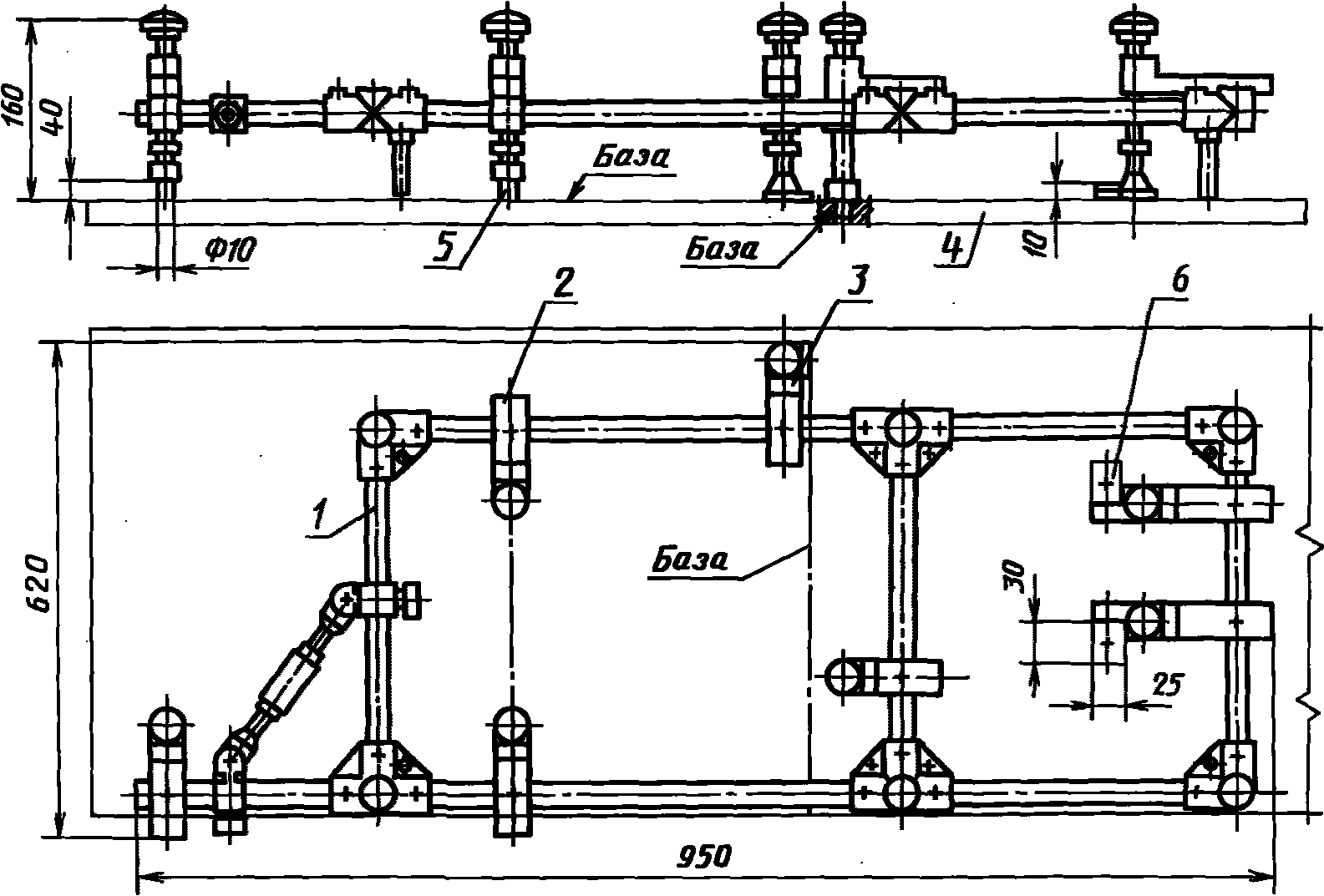

по плоскости, отверстию и риске (тип 5)
1 — каркас приспособления (1 шт.); 2 — сборочная единица
фиксации (5 шт.); 3 — сборочная единица базирования (1 шт.);
4 — корпус изделия (1 шт.); 5 — привариваемый стержень
(4 шт.); 6 — привариваемая плоскостная деталь (2 шт.)
