ГОСТ 30804.6.2-2013 (IEC 61000-6-2:2005). Межгосударственный стандарт. Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в промышленных зонах. Требования и методы испытаний
(введен в действие Приказом Росстандарта от 22.07.2013 № 427-ст)
Примечание
Отдельные положения данного документа включены в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Евразийского экономического союза «О безопасности продукции, предназначенной для гражданской обороны и защиты от чрезвычайных ситуаций природного и техногенного характера» (ТР ЕАЭС 050/2021), и отдельные положения данного документа включены в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Евразийского экономического союза «О безопасности продукции, предназначенной для гражданской обороны и защиты от чрезвычайных ситуаций природного и техногенного характера» (ТР ЕАЭС 050/2021) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 30.05.2023 № 78). Отдельные положения данного документа включены в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011) и в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 29.06.2021 № 77). Отдельные положения данного документа включены в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности железнодорожного подвижного состава» (ТР ТС 001/2011), и в Перечень стандартов, содержащих правила и методы исследований (испытаний) измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности железнодорожного подвижного состава» (ТР ТС 001/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Комиссии Таможенного союза от 15.07.2011 № 710). Отдельные положения данного документа включены в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011), и в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011) и осуществления оценки (подтверждения) соответствия продукции (Решение Комиссии Таможенного союза от 09.12.2011 № 879). Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 7, 2019. Документ введен в действие с 01.01.2014.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ Р 51317.6.2-99"]:::rst click n0 "https://bukva.ai/docs/gost-r-51929-2014" "ГОСТ Р 51317.6.2-99. Государственный стандарт Российской Федерации. Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств." n1["ГОСТ Р 51317.6.2-2007"]:::rst click n1 "https://bukva.ai/docs/postanovlenie-225" "ГОСТ Р 51317.6.2-2007. Национальный стандарт Российской Федерации. Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических... (утв. " n2["ГОСТ 30804.6.2-2013"]:::doc click n2 "https://bukva.ai/docs/standart-gost-30804-6-2-2013" "ГОСТ 30804.6.2-2013. Межгосударственный стандарт. Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в... " n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 22 июля 2013 г. № 427-ст
СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ
УСТОЙЧИВОСТЬ К ЭЛЕКТРОМАГНИТНЫМ ПОМЕХАМ ТЕХНИЧЕСКИХ
СРЕДСТВ, ПРИМЕНЯЕМЫХ В ПРОМЫШЛЕННЫХ ЗОНАХ
Electromagnetic compatibility of technical equipment.
Immunity of technical equipment intended for use
in industrial environments. Requirements and test methods
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1 ПОДГОТОВЛЕН Закрытым акционерным обществом «Научно-испытательный центр „САМТЭС“ и Техническим комитетом по стандартизации ТК 30 „Электромагнитная совместимость технических средств“»
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 7 июня 2013 г. № 43)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июля 2013 г. № 427-ст межгосударственный стандарт ГОСТ 30804.6.2-2013 (IEC 61000-6-2:2005) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту IEC 61000-6-2:2005 Electromagnetic compatibility (EMC) — Part 6-2: Generic standards — Immunity for industrial environments (Электромагнитная совместимость (ЭМС). Часть 6-2. Общие стандарты. Помехоустойчивость для промышленных обстановок).
Международный стандарт IEC 61000-6-2:2005 разработан Техническим комитетом 77 IEC «Электромагнитная совместимость».
IEC 61000-6-2:2005 (второе издание) отменяет и заменяет первое издание стандарта IEC 61000-6-2:1999.
Перевод с английского языка (en).
Наименование настоящего стандарта изменено относительно наименования международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
Дополнительные фразы и слова, внесенные в текст стандарта для уточнения области распространения и объекта стандартизации, выделены полужирным курсивом.
Ссылки на международные стандарты, которые приняты в качестве межгосударственных стандартов, заменены в разделе «Нормативные ссылки» и тексте стандарта ссылками на соответствующие межгосударственные стандарты.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия — модифицированная (MOD).
Стандарт разработан на основе применения ГОСТ Р 51317.6.2-2007 (МЭК 61000-6-2:2005)
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение к IEC 61000-6-2:2005
Стандарты серии IEC 61000 публикуются отдельными частями в соответствии со следующей структурой:
общее рассмотрение (введение, фундаментальные принципы), определения, терминология;
описание электромагнитной обстановки, классификация электромагнитной обстановки, уровни электромагнитной совместимости;
нормы помехоэмиссии, нормы помехоустойчивости (в той степени, в какой они не являются предметом рассмотрения техническими комитетами, разрабатывающими стандарты на продукцию);
методы измерений, методы испытаний;
руководства по установке, руководства по помехоподавлению;
Каждая часть подразделяется на разделы, которые могут быть опубликованы как международные стандарты либо как технические условия или технические отчеты. Некоторые из указанных разделов опубликованы. Другие будут опубликованы с указанием номера части, за которым следует дефис, а затем второй номер, указывающий раздел (например, 61000-6-1).
В текст IEC 61000-6-2:2005 внесены изменения по отношению к стандарту IEC 61000-6-2:1999. Для испытаний, проводимых в соответствии с IEC 61000-4-3:2006, установлены частоты, превышающие 1 ГГц, с учетом технологий, используемых в этой полосе частот. Изменены таблицы 1 — 4. При испытаниях конкретных изделий допускается применение TEM-камер в соответствии с IEC 61000-4-20:2003. Существенно изменены требования к проведению испытаний в соответствии с IEC 61000-4-11:2004.
1 Область применения и цель
Настоящий стандарт устанавливает требования по обеспечению электромагнитной совместимости в части устойчивости к электромагнитным помехам (далее — помехи) к электротехническим, электронным и радиоэлектронным <1> изделиям и аппаратуре (далее — технические средства), предназначенным для применения в промышленных зонах, в соответствии с приведенными ниже условиями отнесения мест эксплуатации технических средств (ТС) к указанным зонам, а также методы соответствующих испытаний. Область применения настоящего стандарта охватывает полосу частот от 0 до 400 ГГц. Испытания ТС на частотах, применительно к которым требования не установлены, не проводят.
<1> Радиоэлектронные изделия и аппаратура выделены из состава электронных изделий и аппаратуры в целях соблюдения принятой терминологии.
Настоящий стандарт применяют при отсутствии межгосударственных стандартов в области электромагнитной совместимости, устанавливающих требования помехоустойчивости для ТС конкретных групп, предназначенных для применения в промышленных зонах.
К применяемым в промышленных зонах относят ТС, предназначенные для подключения к электрическим сетям, получающим питание от силовых трансформаторов высокого или среднего напряжения, предназначенных для электроснабжения установок, питающих электрической энергией промышленное оборудование и оборудование аналогичного назначения, функционирующие в местах эксплуатации, характеризующиеся хотя бы одним из следующих условий:
- наличием в месте эксплуатации или в непосредственной близости промышленных, научных и медицинских высокочастотных устройств класса A;
- частыми переключениями значительных индуктивных и емкостных нагрузок в электрических сетях;
- значительными токами, потребляемыми ТС, и связанными с ними уровнями магнитных полей.
Настоящий стандарт распространяется на ТС, применяемые в промышленных зонах как в помещениях, так и вне их, а также на ТС, питание которых осуществляется от батарей, функционирующие в указанных выше местах эксплуатации.
Настоящий стандарт устанавливает требования устойчивости к кондуктивным и излучаемым непрерывным и импульсным помехам, а также к электростатическим разрядам.
Требования устойчивости к помехам установлены в настоящем стандарте так, чтобы обеспечить приемлемый уровень помехоустойчивости ТС, применяемых в промышленных зонах. Установленные требования, однако, не касаются случаев, которые с малой вероятностью могут иметь место в условиях применения ТС. Настоящий стандарт устанавливает требования устойчивости к помехам только тех видов, которые рассматриваются как соответствующие условиям применения ТС в промышленных зонах.
Примечание — Информация о помехах других видов приведена в [1].
Требования настоящего стандарта представляют собой основные требования по электромагнитной совместимости, относящиеся к устойчивости к помехам.
Требования помехоустойчивости установлены применительно к каждому порту ТС.
1 Настоящий стандарт не содержит положений, относящихся к безопасности.
2 В некоторых случаях уровни помех при эксплуатации ТС могут превышать уровни испытательных воздействий при испытаниях на помехоустойчивость, установленные в настоящем стандарте, например при установке ТС поблизости от промышленных, научных и медицинских высокочастотных устройств класса A или использовании переносных радиостанций в непосредственной близости от ТС. В этих случаях должны быть применены специальные меры по снижению помех.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 30372-95 Совместимость технических средств электромагнитная. Термины и определения
ГОСТ 30804.4.2-2013 (IEC 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний
ГОСТ 30804.4.3-2013 (IEC 61000-4-3:2006) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний
ГОСТ 30804.4.4-2013 (IEC 61000-4-4:2004) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний
ГОСТ 30804.4.5-2002 Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
ГОСТ 30804.4.6-2002 Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний
ГОСТ 30804.4.11-2013 (IEC 61000-4-11:2004) Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения электропитания. Требования и методы испытаний
ГОСТ 30805.22-2013 (CISPR 22:2006) Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы испытаний
ГОСТ 31204-2003 Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 30372, а также следующие термины с соответствующими определениями:
Примечание - Дополнительные определения, относящиеся к электромагнитной совместимости и смежным понятиям, — в соответствии с межгосударственными стандартами, разработанными на основе публикаций IEC и CISPR.

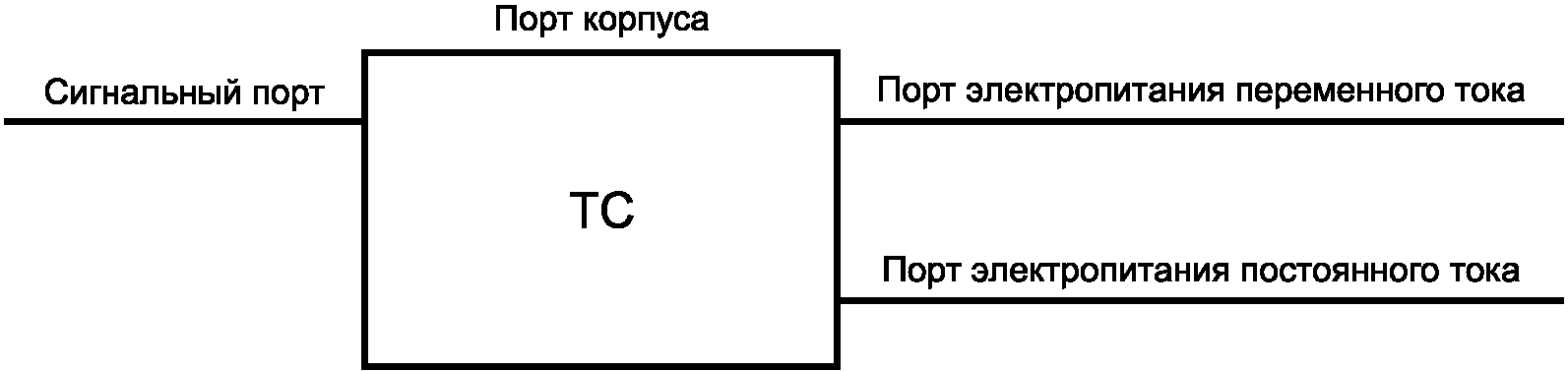

3.1 порт (port): Граница между ТС и внешней электромагнитной средой (зажим, разъем, клемма, стык связи и т.п.) (см. рисунок 1).
Примечание — В некоторых случаях разные порты могут быть объединены.
3.2 порт корпуса (enclosure port): Физическая граница ТС, через которую могут излучаться создаваемые ТС или проникать внешние электромагнитные поля.
3.3 порт подключения кабеля (cable port): Порт, в котором проводник или кабель подключается к ТС.
Примечание - Примерами портов подключения кабеля являются сигнальные порты и порты электропитания.
3.4 сигнальный порт (signal port): Порт в котором проводник или кабель, предназначенный для передачи сигнала, подключается к ТС.
Примечание - Примерами сигнальных портов являются: аналоговые входы и выходы; порты подключения линий управления, шин передачи данных, сетей связи и т.д.
3.5 порт электропитания (power port): Порт, в котором проводник или кабель, подающий электрическую энергию, необходимую для приведения в действие (функционирования) конкретного ТС или подключаемого к нему оборудования, подключается к ТС.
3.6 длинные линии (long distance lines): Линии, подключенные к сигнальным портам, длина которых в пределах здания более 30 м, а также выходящие за пределы здания (включая линии, подключаемые к электрическим установкам, расположенным вне зданий).
4 Критерии качества функционирования
Многообразие и различия между ТС, на которые распространяется настоящий стандарт, затрудняют установление точных критериев оценки результатов испытаний ТС на устойчивость к помехам.
Если в результате испытаний на помехоустойчивость, регламентированных в настоящем стандарте, ТС становится опасным или ненадежным, данное ТС считают не соответствующим требованиям настоящего стандарта.
Описания выполняемых функций, а также критериев качества функционирования ТС при испытаниях на помехоустойчивость во время воздействия или после прекращения воздействия помехи должны быть установлены изготовителем ТС и отражены в протоколе каждого испытания в соответствии с таблицами 1 - 4 на основе следующих критериев качества функционирования A — C:
a) Критерий качества функционирования A
Во время воздействия и после прекращения воздействия помехи ТС должно продолжать функционировать в соответствии с назначением. Не допускается ухудшение качества функционирования ТС в сравнении с уровнем качества функционирования, установленным изготовителем применительно к использованию ТС в соответствии с назначением, или прекращение выполнения функции ТС. Минимальный уровень качества функционирования ТС может быть заменен допустимым ухудшением качества функционирования. Если минимальный уровень качества функционирования или допустимое ухудшение качества функционирования не установлены изготовителем, они могут быть определены на основе анализа эксплуатационных и технических документов на ТС конкретных видов или исходя из результатов применения ТС в соответствии с назначением.
b) Критерий качества функционирования B
После прекращения воздействия помехи ТС должно продолжать функционировать в соответствии с назначением. Не допускается ухудшение качества функционирования ТС в сравнении с уровнем качества функционирования, установленным изготовителем применительно к использованию ТС в соответствии с назначением, или прекращение выполнения функции ТС. Минимальный уровень качества функционирования ТС может быть заменен допустимым ухудшением качества функционирования. В период воздействия помехи допускается ухудшение рабочих характеристик ТС. При этом прекращение выполнения функции ТС или изменение данных, хранимых в памяти ТС, не допускается. Если минимальный уровень качества функционирования или допустимое ухудшение качества функционирования не установлены изготовителем, они могут быть определены на основе анализа эксплуатационных и технических документов на ТС конкретных видов или исходя из результатов применения ТС в соответствии с назначением.
c) Критерий качества функционирования C
Допускается временное прекращение выполнения функции ТС при условии, что функция является самовосстанавливаемой или может быть восстановлена с помощью операций управления, выполняемых пользователем.
5 Условия проведения испытаний
При испытаниях на помехоустойчивость выбирают режим функционирования испытуемого ТС из предусмотренных в технических документах на ТС, характеризующийся наименьшей устойчивостью к помехе конкретного вида. Для определения режима функционирования испытуемого ТС, характеризующегося наименьшей устойчивостью к помехе конкретного вида, проводят предварительные испытания. Должна быть выбрана такая конфигурация ТС, при которой оно обладает наименьшей помехоустойчивостью при соответствии типичным условиям установки и применения ТС.
Испытуемое ТС, являющееся частью системы или подключаемое к вспомогательному оборудованию, испытывают при минимальной конфигурации подключенного вспомогательного оборудования, необходимого для проведения испытаний и проверки портов, с учетом рекомендаций ГОСТ 30805.22.
Если в технических документах на ТС конкретного вида установлена необходимость применения совместно с ТС внешних помехоподавляющих устройств или проведения пользователем дополнительных мероприятий по обеспечению устойчивости к помехам, испытания ТС проводят с применением внешних помехоподавляющих устройств и при осуществлении мероприятий, проводимых пользователем.
Режимы функционирования и конфигурация ТС при проведении испытаний на помехоустойчивость должны быть указаны в протоколе испытаний.
Если проведение испытаний ТС на помехоустойчивость во всех режимах функционирования, предусмотренных в технических документах на ТС конкретного вида, невозможно, должен быть выбран наиболее критичный режим его функционирования.
Если ТС оборудовано большим числом идентичных портов или портами со значительным числом идентичных соединений, для испытаний выбирают достаточное число портов (соединений), с тем чтобы воспроизвести действительные условия функционирования ТС и обеспечить проверку соединений всех видов. Испытания должны быть проведены при климатических условиях, установленных в технических документах на ТС конкретного вида, и номинальном напряжении электропитания ТС, если иное не установлено в стандартах на методы испытаний ТС на помехоустойчивость (см. таблицы 1 - 4).
6 Эксплуатационные документы
Если изготовитель ТС применяет критерии качества функционирования ТС при испытаниях на помехоустойчивость в период и после прекращения воздействия помехи, отличные от указанных в настоящем стандарте, об этом должно быть указано в эксплуатационных документах на ТС. При этом сведения о применяемых критериях качества функционирования ТС при испытаниях на помехоустойчивость должны быть готовы для передачи по запросу.
7 Применимость испытаний
Применимость испытаний на помехоустойчивость зависит от конфигурации, состава портов, конструкции и режимов функционирования ТС конкретного типа.
Испытания применительно к различным портам ТС проводят в соответствии с таблицами 1 - 4.
Испытания проводят только при наличии соответствующих портов.
По результатам анализа электрических характеристик и способов применения ТС конкретного типа может быть принято решение конкретные испытания на помехоустойчивость не проводить. Решение и обоснование об исключении конкретных испытаний на помехоустойчивость должны быть отражены в протоколе испытаний.
8 Требования помехоустойчивости
Требования помехоустойчивости для ТС конкретного типа установлены в таблицах 1 - 4 и включают в себя последовательную проверку всех портов ТС.
Требования к условиям испытаний, методы испытаний и состав средств испытаний установлены в стандартах, указанных в таблицах 1 - 4.
Испытания проводят как последовательность одиночных испытаний. Последовательность испытаний устанавливают применительно к ТС конкретного типа.
Испытания должны проводиться в условиях воспроизводимости для помехи каждого вида.
В таблицах 1 - 4 приведены также дополнительные сведения, необходимые при осуществлении испытаний в соответствии с основополагающими стандартами на методы испытаний.
Помехоустойчивость. Порт корпуса
| Вид помехи | Наименование и значение параметра | Основополагающий стандарт | Примечание | Критерий качества функционирования |
| 1.1 Магнитное поле промышленной частоты | Частота 50 Гц, напряженность магнитного поля 30 А/м | ГОСТ 31204 | Испытания проводят на частоте, соответствующей частоте сети электропитания <1> | A <2> |
| 1.2 Радиочастотное электромагнитное поле (амплитудная модуляция) | Частота 80 — 1000 МГц, напряженность электрического поля 10 В/м, глубина амплитудной модуляции 80%, частота модуляции 1 кГц | ГОСТ 30804.4.3 <3> | Установленный испытательный уровень соответствует среднеквадратичному значению немодулированной несущей <4> | A |
| 1.3 Радиочастотное электромагнитное поле (амплитудная модуляция) | Частота 1,4 — 2,0 ГГц, напряженность электрического поля 3 В/м, глубина амплитудной модуляции 80%, частота модуляции 1 кГц | ГОСТ 30804.4.3 <3> | Установленный испытательный уровень соответствует среднеквадратичному значению немодулированной несущей <5> | A |
| 1.4 Радиочастотное электромагнитное поле (амплитудная модуляция) | Частота 2,0 — 2,7 ГГц, напряженность электрического поля 1 В/м, глубина амплитудной модуляции 80%, частота модуляции 1 кГц | ГОСТ 30804.4.3 <3> | Установленный испытательный уровень соответствует среднеквадратичному значению немодулированной несущей <5> | A |
| 1.5 Электростатический разряд | Испытательное напряжение при контактном разряде +/- 4 кВ | ГОСТ 30804.4.2 | Применение контактных и воздушных разрядов — в соответствии с ГОСТ 30804.4.2 | B |
| Испытательное напряжение при воздушном разряде +/- 8 кВ | ||||
| <1> Применяют только для ТС, содержащих устройства, чувствительные к магнитным полям. <2> Для электронно-лучевых трубок предельно допустимое значение дрожания изображения J, мм, для напряженности магнитного поля 1 А/м в зависимости от характерного размера изображения рассчитывают по формуле J \leq \frac{(3C + 1)}{40} , где C — характерный размер изображения, мм. Так как дрожание изображения пропорционально напряженности магнитного поля, испытания допускается проводить при других значениях напряженности поля с последующей экстраполяцией на предельно допустимый уровень дрожания изображения. <3> Допускается проводить испытания малогабаритных ТС методом, установленным в международном стандарте МЭК 61000-4-20 [[2]](#p100317), при условии, что ТС соответствуют требованиям, установленным в подразделе 6.1 МЭК 61000-4-20 [[2]](#p100317). <4> Исключая радиовещательные диапазоны 87 — 108, 174 — 230 и 470 — 790 МГц, где напряженность электрического поля должна быть 3 В/м. <5> Выбранная полоса частот включает в себя частоты, при которых возникновение помех наиболее вероятно. | ||||
| Вид помехи | Наименование и значение параметра | Основополагающий стандарт | Примечание | Критерий качества функционирования |
| 2.1 Кондуктивные помехи, наведенные радиочастотными электромагнитными полями | Частота 0,15 — 80 МГц, напряжение 10 В, глубина амплитудной модуляции 80%, частота модуляции 1 кГц | ГОСТ 30804.4.6 | Установленный испытательный уровень соответствует среднеквадратичному значению немодулированной несущей <1>, <2>, <3> | A |
| 2.2 Наносекундные импульсные помехи | Амплитуда импульсов +/- 1 кВ, длительность фронта импульса/длительность импульса 5/50 не, частота импульсов 5 кГц | ГОСТ 30804.4.4 | Используют емкостные клещи связи <3> | B |
| 2.3 Микросекундные импульсные помехи большой энергии. Подача помехи по схеме «провод — земля»; | Длительность фронта импульса/длительность импульса 1,2/50 (8/20) мкс, амплитуда импульсов +/- 1 кВ | ГОСТ 30804.4.5 | Применяют для входных портов <4>, <5> | B |
| <1> Уровень помехи может быть также установлен как эквивалентный ток при нагрузке 150 Ом. <2> Исключая радиовещательный диапазон 47 — 68 МГц, где напряжение испытательного сигнала должно быть 3 В. <3> Применяют только для портов, длина подключаемых кабелей которых в соответствии с техническими документами на ТС конкретного типа может превышать 3 м. <4> Применяют только для портов, длина подключаемых кабелей которых в соответствии с техническими документами на ТС конкретного типа может превышать 30 м. <5> Испытание не проводят, если нормальное функционирование испытуемого ТС не может быть обеспечено при использовании устройства связи/развязки | ||||
порты электропитания постоянного тока
| Вид помехи | Наименование и значение параметра | Основополагающий стандарт | Примечание | Критерий качества функционирования |
| 3.1 Кондуктивные помехи, наведенные радиочастотными электромагнитными полями | Частота 0,15 — 80 МГц, напряжение 10 В, глубина амплитудной модуляции 80%, частота модуляции 1 кГц | ГОСТ 30804.4.6 | Установленный испытательный уровень соответствует среднеквадратичному значению немодулированной несущей <1>, <2> | A |
| 3.2 Микросекундные импульсные помехи большой энергии: | Длительность фронта импульса/длительность импульса 1,2/50 (8/20) мкс | ГОСТ 30804.4.5 | Применяют для входных портов <3>, <4> | B |
| - подача помехи по схеме «провод — земля»; | амплитуда импульсов +/- 0,5 кВ | |||
| - подача помехи по схеме «провод — провод» | амплитуда импульсов +/- 0,5 кВ | |||
| 3.3 Наносекундные импульсные помехи | Амплитуда импульсов 2 кВ, длительность фронта импульса/длительность импульса 5/50 не, частота импульсов 5 кГц | ГОСТ 30804.4.4 | Применяют для входных портов <3>, <5> | B |
| <1> Уровень помехи может быть также установлен как эквивалентный ток при нагрузке 150 Ом. <2> Исключая радиовещательный диапазон 47 — 68 МГц, где напряжение испытательного сигнала должно быть 3 В. <3> Испытания не проводят для входных портов, предназначенных для подключения батарей или заряжаемых источников постоянного тока, которые при зарядке должны быть изъяты из корпуса или отсоединены от ТС. ТС, имеющие входной порт электропитания постоянного тока, предназначенный для электропитания от адаптера «переменный ток — постоянный ток», должны быть испытаны при подаче помехи на вход переменного тока адаптера, предназначенного для применения с ТС в соответствии с техническими документами на ТС. Если тип адаптера, предназначенного для применения с ТС, не установлен, испытания проводят с использованием типового адаптера «переменный ток — постоянный ток». <4> Порты постоянного тока, не предназначенные для подключения к распределительным сетям постоянного тока, рассматривают как сигнальные порты. <5> Применяют только для входных портов, длина постоянно подключенных кабелей которых в соответствии с техническими документами на ТС превышает 3 м. | ||||
Помехоустойчивость. Входные и выходные порты электропитания переменного тока
| Вид помехи | Наименование и значение параметра | Основополагающий стандарт | Примечание | Критерий качества функционирования |
| 4.1 Кондуктивные помехи, наведенные радиочастотными электромагнитными полями | Полоса частот 0,15 — 80 МГц, напряжение 10 В, глубина амплитудной модуляции 80%, частота модуляции 1 кГц | ГОСТ 30804.4.6 | Установленный испытательный уровень соответствует среднеквадратичному значению немодулированной несущей <1>, <2> | A |
| 4.2 Провалы напряжения электропитания | Испытательное напряжение 0% Un <2>, длительность 1 период | ГОСТ 30804.4.11 | Изменения напряжения при пересечении нуля <3>, <4> | B <5> |
| Испытательное напряжение 40% Un <2>, длительность 10 периодов при частоте 50 Гц | C <5> | |||
| Испытательное напряжение 70% Un <2>, длительность 25 периодов при частоте 50 Гц | ||||
| 4.3 Прерывания напряжения электропитания | Испытательное напряжение 0% Un <2>, длительность 250 периодов при частоте 50 Гц | ГОСТ 30804.4.11 | То же | C <5> |
| 4.4 Микросекундные импульсные помехи большой энергии: | Длительность фронта импульса/длительность импульса 1,2/50 (8/20) мкс | ГОСТ 30804.4.5 | - | B |
| - подача помехи по схеме «провод — земля»; - подача помехи по схеме «провод — провод» | амплитуда импульсов +/- 2 кВ амплитуда импульсов +/- 1 кВ | |||
| 4.5 Наносекундные импульсные помехи | Амплитуда импульсов +/- 2 кВ, длительность фронта импульса/длительность импульса 5/50 нс, частота импульсов 5 кГц | ГОСТ 30804.4.4 | - | B |
| <1> Уровень помехи может быть также установлен как эквивалентный ток при нагрузке 150 Ом. <2> Исключая радиовещательный диапазон 47 — 68 МГц, где напряжение испытательного сигнала должно быть 3 В. <3> Un - номинальное напряжение электропитания. <4> Применяют только для входных портов. <5> Для электронных преобразователей напряжения допускается использование встроенных устройств защиты от помех. | ||||
СВЕДЕНИЯ О СООТВЕТСТВИИ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ СТАНДАРТАМ
| Таблица ДА.1 | Обозначение и наименование международного стандарта | |
| Степень соответствия | Обозначение и наименование межгосударственного стандарта | IEC 60050-161:1990 Международный электротехнический словарь. Глава 161: Электромагнитная совместимость |
| MOD | ГОСТ 30372-95 Совместимость технических средств электромагнитная. Термины и определения | IEC 61000-4-2:2008 Электромагнитная совместимость (ЭМС). Часть 4-2. Методы испытаний и измерений. Испытания на устойчивость к электростатическим разрядам |
| MOD | ГОСТ 30804.4.2-2013 (IEC 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний | IEC 61000-4-3:2010 Электромагнитная совместимость (ЭМС). Часть 4-3. Методы испытаний и измерений. Испытания на устойчивость к излученному радиочастотному электромагнитному полю |
| MOD | ГОСТ 30804.4.3-2013 (IEC 61000-4-3:2006) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний | IEC 61000-4-4:2012 Электромагнитная совместимость (ЭМС). Часть 4-4. Методы испытаний и измерений. Устойчивость к наносекундным импульсным помехам |
| MOD | ГОСТ 30804.4.4-2013 (IEC 61000-4-4:2004) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний | IEC 61000-4-5:2005 Электромагнитная совместимость (ЭМС). Часть 4-5. Методы испытаний и измерений. Испытания на устойчивость к микросекундным импульсным помехам большой энергии |
| MOD | ГОСТ 30804.4.5-2002 Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний | IEC 61000-4-6:2008 Электромагнитная совместимость (ЭМС). Часть 4-6. Методы испытаний и измерений. Устойчивость к кондуктивным помехам, наведенным радиочастотными полями |
| MOD | ГОСТ 30804.4.6-2002 Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний | IEC 61000-4-8:2009 Электромагнитная совместимость (ЭМС). Часть 4-8. Методы испытаний и измерений. Испытания на устойчивость к магнитному полю промышленной частоты |
| MOD ГОСТ 31204-2003 Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний | ||
| IEC 61000-4-11:2004 Электромагнитная совместимость (ЭМС). Часть 4-11. Методы испытаний и измерений. Испытания на устойчивость к провалам напряжения, кратковременным прерываниям и изменениям напряжения | MOD | ГОСТ 30804.4.11-2013 (IEC 61000-4-11:2004) Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения электропитания. Требования и методы испытаний |
| CISPR 22:2008 Оборудование информационных технологий. Характеристики радиопомех. Нормы и методы измерений | MOD | ГОСТ 30805.22-2013 (CISPR 22:2006) Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений |
| Примечание — В настоящей таблице использовано следующее обозначение степени соответствия стандартов: - MOD — модифицированные стандарты. | ||
