ГОСТ 30411-2001 (ИСО 6535-91). Межгосударственный стандарт. Машины для лесного хозяйства. Пилы бензиномоторные цепные. Тормоз пильной цепи. Методы испытаний
(введен в действие Постановлением Госстандарта России от 10.12.2001 № 516-ст)
Примечание
Отдельные положения данного документа включены в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 09.03.2021 № 28). Отдельные положения данного документа включены в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) и осуществления оценки (подтверждения) соответствия продукции (Решение комиссии Таможенного союза от 18.10.2011 № 823). Документ включен в Перечень национальных стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108). С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.07.2002. Взамен ГОСТ 30411-95.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 30411-95"]:::rst click n0 "https://bukva.ai/docs/sp-svod-pravil-sp-128-13330-2012" "ГОСТ 30411-95. Межгосударственный стандарт. Пилы бензиномоторные цепные. Тормоз пильной цепи. Испытания" n1["ГОСТ 30411-2001"]:::doc click n1 "https://bukva.ai/docs/standart-gost-30411-2001" "ГОСТ 30411-2001. Межгосударственный стандарт. Машины для лесного хозяйства. Пилы бензиномоторные цепные. Тормоз пильной цепи. Методы испытаний (введен в действие Постановлением Гос" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие
Постановлением Государственного
комитета Российской Федерации
по стандартизации и метрологии
от 10 декабря 2001 г. № 516-ст
ТОРМОЗ ПИЛЬНОЙ ЦЕПИ. МЕТОДЫ ИСПЫТАНИЙ
Forestry machinery. Gasoline chain saws. Chain brake.
Test methods
(ИСО 6535-91)
1 июля 2002 года
Предисловие
1 РАЗРАБОТАН Межгосударственным комитетом по стандартизации МТК 287 «Ручное портативное механизированное оборудование для лесной промышленности и лесного хозяйства»
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 19 от 24 мая 2001 г.)
3 Настоящий стандарт представляет собой полный аутентичный текст международного стандарта ИСО 6535:1991 «Лесные машины. Портативные цепные пилы. Тормоз пильной цепи. Методы испытаний» и содержит дополнительные требования, отражающие потребности экономики страны, выделенные в тексте стандарта курсивом
4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 10 декабря 2001 г. № 516-ст межгосударственный стандарт ГОСТ 30411-2001 (ИСО 6535-91) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2002 г.
1 Область применения
Настоящий стандарт распространяется на бензиномоторные цепные пилы (далее — бензопилы) с низкорасположенными рукоятками управления и устанавливает параметры тормоза пильной цепи, время торможения, а также методы измерения времени торможения и усилия срабатывания тормоза.
Требования настоящего стандарта являются обязательными.
2 Параметры тормоза пильной цепи
2.1 При испытаниях по 5.3.1 и 5.3.2 максимальное время торможения должно быть не более 0,15 с, а среднее арифметическое время торможения — не более 0,12 с.
2.2 При испытании тормоза по 6.2 усилие срабатывания должно быть не менее 20 Н и не более 60 Н.
3 Аппаратура
3.1 Измеритель скорости вращения (тахометр) с точностью измерения +/- 2,5%.
3.2 Устройство регистрации времени с точностью измерения +/- 5 мс.
3.3 Устройство, оснащенное датчиком регистрации момента включения тормоза.
3.4 Устройство, оснащенное датчиком регистрации момента остановки пильной цепи.
3.5 Устройство (динамометр) с точностью измерения +/- 1 Н.

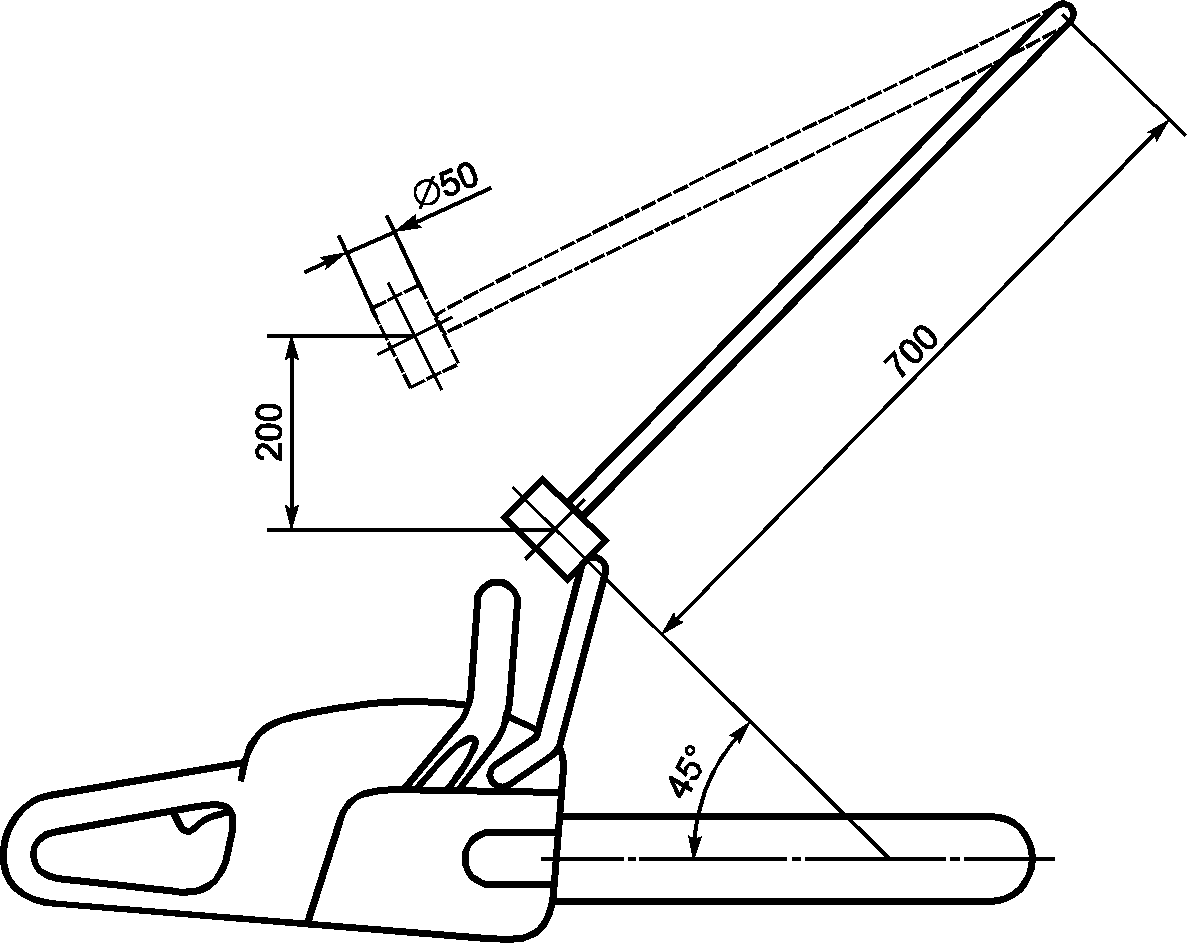

3.6 Маятниковая система (далее — маятник) (рисунок 1), состоящая из молотка с плоским торцом диаметром 50 мм и штанги длиной 700 мм от оси шарнирного соединения до центра молотка.
Маятник должен передавать энергию 1,4 Дж с высоты падения молотка 200 мм. Приведенная масса маятника — 0,7 кг.
3.7 Испытательный стенд.
4 Подготовка бензопилы
4.1 Перед началом испытаний необходимо запустить двигатель и прогреть его, отрегулировав предварительно карбюратор. Система зажигания должна соответствовать требованиям руководства по эксплуатации бензопилы.
4.2 Затем следует обкатать бензопилу и отрегулировать натяжение пильной цепи.
4.3 Проверку натяжения пильной цепи проводят следующим образом. Груз массой 1 кг подвешивают к нижнему участку пильной цепи в центре полезной длины шины. Максимальный зазор между боковым звеном и шиной должен быть 0,017 мм на миллиметр длины шины.
4.4 Масляный насос для смазки пильной цепи должен быть отрегулирован согласно руководству по его эксплуатации.
Марка применяемого при испытаниях масла для смазки пильной цепи должна быть указана в протоколе испытаний.
5 Методы испытаний
5.1 Подготовительная работа
Прогреть двигатель на скорости между оборотами максимальной мощности и разносными оборотами.
Трущиеся поверхности тормоза должны быть сухими и без смазки. Во время работы двигателя в интервале скоростей при максимальной мощности и разгоне остановить пильную цепь тридцать раз.
При этом разрезать древесину мягких пород в течение времени, которое требуется для использования полного топливного бака со скоростью работы двигателя на максимальной мощности.
Во избежание перегрева тормоза интервал времени между каждыми двумя остановками пильной цепи должен быть не менее 1 мин.
5.2 Общие требования
В процессе испытаний тормоз срабатывает при ударе маятника по защитному устройству передней рукоятки бензопилы с высоты падения 0,2 м.
Временем торможения считают интервал от момента удара маятника по защитному устройству передней рукоятки до момента прекращения движения пильной цепи. Прекращением движения пильной цепи считают момент, когда время прохождения двух соседних зубьев пильной цепи через контрольную точку измерения превысит 10 мс.
При торможении дроссель должен быть в зафиксированном положении, которое должно соответствовать номинальной скорости, установленной изготовителем для максимальной мощности, плюс (33 +/- 2,5)%, или дроссель должен быть полностью открытым в бензопилах, имеющих ограничитель оборотов.
При остановке пильной цепи после торможения дроссель устанавливают в положение холостого хода.
При испытаниях бензопила должна быть жестко закреплена на стенде за рукоятки или за пильную шину.
Температура окружающей среды должна быть (20 +/- 5) °C.
5.3 Порядок проведения испытаний
5.3.1 Первое испытание
При работе двигателя на разносных оборотах произвести пять торможений пильной цепи с интервалами между торможениями 30 с и зарегистрировать время торможения.
5.3.2 Второе испытание
5.3.2.1 При работе двигателя на разносных оборотах произвести пятнадцать торможений пильной цепи с интервалами между торможениями 30 с и зарегистрировать время торможения.
5.3.2.2 При работе двигателя на разносных оборотах произвести пять торможений пильной цепи с интервалами между торможениями 30 с и зарегистрировать время торможения.
6 Усилие срабатывания тормоза (статическое испытание)
6.1 При проведении испытания двигатель должен быть в выключенном состоянии.

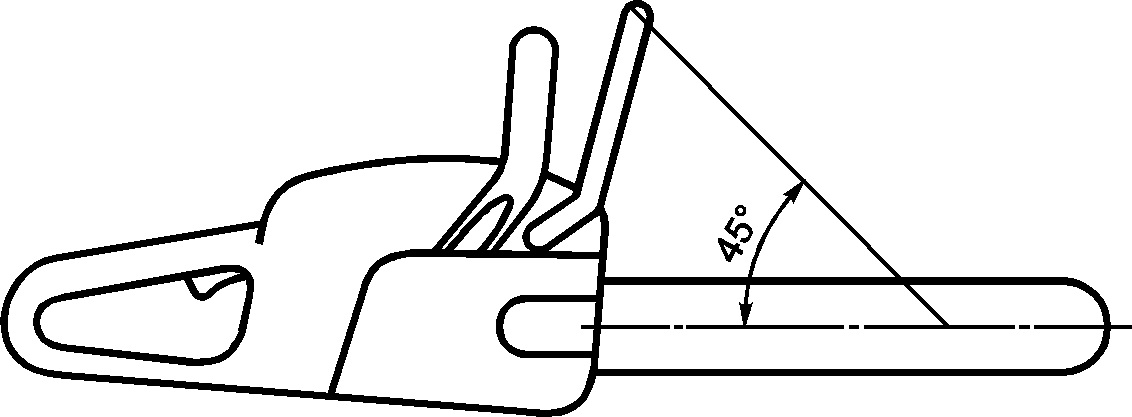

6.2 Плавно приложить усилие к защитному устройству передней рукоятки под углом 45° в направлении вперед и вниз от центра верхней (горизонтальной) части защитного устройства относительно осевой линии шины в соответствии с рисунком 2.
7 Оформление результатов испытаний
Результаты испытаний оформляют в виде протокола, содержащего:
все зарегистрированные значения времени торможения;
вычисленное среднее арифметическое значение торможения по 5.3.1 и 5.3.2.2;
максимальное значение времени торможения;
значение усилия срабатывания тормоза пильной цепи;
марку масла для смазки пильной цепи, применяемого при испытаниях.
